INSTRUKCJA OBSŁUGI PRM 1300 A1 PARKSIDE

PL Tłumaczenie oryginalnej instrukcji obsługi Strona

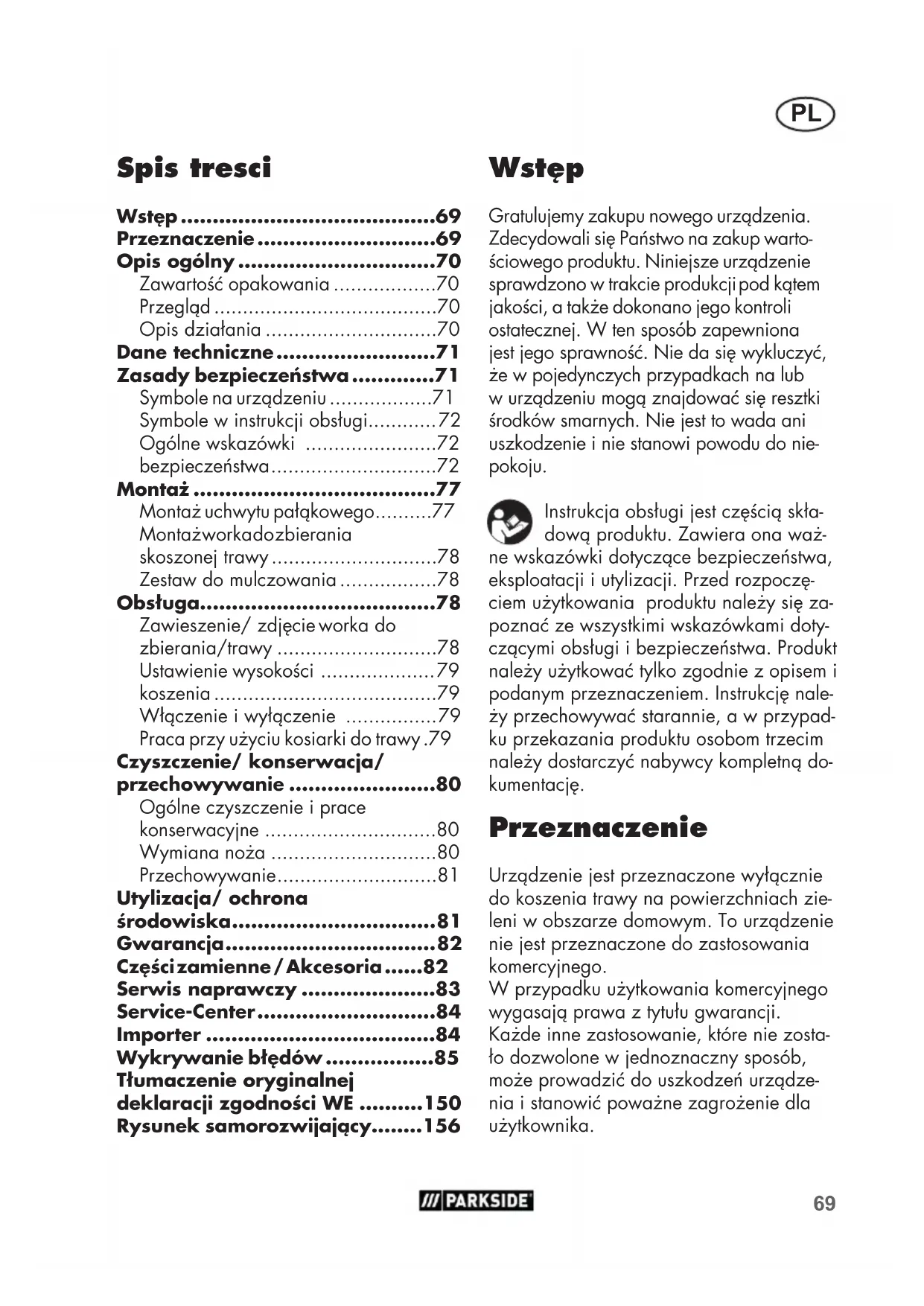

• Spis tresci Wstęp p. 69
• Przeznaczenie p. 69
• Opis ogólny p. 70
• Zawartość opakowania p. 70
• Przegląd p. 70
• Opis działania p. 70
• Dane techniczne p. 71
• Zasady bezpieczeństwa p. 71
• Symbole na urządzeniu p. 71
• Symbole w instrukcji obsługi p. 72
• Ogólne wskazówki p. 72
• bezpieczeństwa p. 72
• Montaż p. 77
• Montaż uchwytu pałąkowego p. 77
• Montaż worka do zbierania skoszonej trawy p. 78
• Zestaw do mulczowania p. 78
• Obsługa p. 78
• Zawieszenie/ zdjęcie worka do zbierania/trawy p. 78
• Ustawienie wysokości p. 79
• koszenia p. 79
• Włączenie i wyłączenie p. 79
• Praca przy użyciu kosiarki do trawy .79 Czyszczenie/ konserwacja/ przechowywanie p. 80
• Ogólne czyszczenie i prace konserwacyjne p. 80
• Wymiana noża p. 80
• Przechowywanie p. 81
• Utylizacja/ ochrona środowiska p. 81
• Gwarancja p. 82
• Części zamienne / Akcesoria p. 82
• Serwis naprawczy p. 83
• Service-Center p. 84
• Importer p. 84
• Wykrywanie błędów p. 85
• Wstęp Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup warto- ściowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność. Nie da się wykluczyć, że w pojedynczych przypadkach na lub w urządzeniu mogą znajdować się resztki środków smarnych. Nie jest to wada ani uszkodzenie i nie stanowi powodu do nie- pokoju. Instrukcja obsługi jest częścią skła- dową produktu. Zawiera ona waż- ne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczę- ciem użytkowania produktu należy się za- poznać ze wszystkimi wskazówkami doty- czącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem. Instrukcję nale- ży przechowywać starannie, a w przypad- ku przekazania produktu osobom trzecim należy dostarczyć nabywcy kompletną do- kumentację. Przeznaczenie Urządzenie jest przeznaczone wyłącznie do koszenia trawy na powierzchniach zie- leni w obszarze domowym. To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji. Każde inne zastosowanie, które nie zosta- ło dozwolone w jednoznaczny sposób, może prowadzić do uszkodzeń urządze- nia i stanowić poważne zagrożenie dla użytkownika. Tłumaczenie oryginalnej deklaracji zgodności WE p. 150
• Rysunek samorozwijający p. 1567

7 Osłona odbojowa 8 Uchwyt do kabla 9 Gniazdo wtykowe do kabla sie-ciowego 10 Przycisk odryglowujący 11 Uchwyt kablowy odciążający 12 Dźwignia włączająca

14 Dołączonymi śrubami

15 Worka rękojeść 16 Zbierania trawy 17 Ruchu zegara 18 Przytrzymać nóż 19 Wrzeciona silnika

20 Klapa 21 Oś koła 22 Zestaw do mulczowania 23 Uchwyt do przenoszeniaOpis działaniaKosiarka elektryczna posiada narzędzie obracające się równolegle do płaszczyzny cięcia. Jest ona wyposażona w silnik elek-tryczny o dużej mocy, wytrzymałą obu-dowę z tworzywa sztucznego, wyłącznik bezpieczeństwa, osłonę odbojową i worek do zbierania skoszonej trawy. Dodatkowo urządzenie można przestawiać na 3 róż-nych wysokości i jest ono wyposażone w lekkobieżne kółka. Sposób działania części obsługi proszę zaczerpnąć z poniższych opisów.Urządzenie jest przeznaczone wyłącznie do użytku przez osoby dorosłe. Dzieciom oraz osobom, które się nie zaznajomiły z niniejszą instrukcją, urządzenia nie wolno eksploatować. Eksploatacja urządzenia w deszczu i wilgotnym otoczeniu jest zabro-niona.Producent nie ponosi odpowiedzialności cywilnej za szkody, które są powodowane ze względu na użycie niezgodne z prze-znaczeniem i nieprawidłową obsługę. Opis ogólny Zawartość opakowaniaProszę ostrożnie wyciągnąć urządzenie z opakowania i sprawdzić, czy dostarczone zostały wszystkie poniższe części:- kosiarka do trawy i uchwyt pałąkowy z przewodem przyłączowym- dolny pałąk- zasobnik do zbierania skoszonej trawy (trzyczęściowy)- 2 śruby do zamocowania pałąka- 2 nakrętki motylkowe i śruby do zamocowania uchwytu pałąkowego- 2 uchwyty do zamocowania przewodu łączącego- Instrukcja obsługi Zestaw do mulczowania nie należy do zakresu dostawy.Przegląd

1 Uchwyt pałąkowy 2 Nakrętki motylkowe 3 Dolny trzonek 4 Worek do zbierania skoszonej trawy 5 Kółka 6 Obudowa kosiarki do trawy71

Dane techniczne Elektryczna kosiarka do trawy ....PRM 1300 A1 Moc pobierana przez silnik ........ 1300 W Napięcie sieciowe ..........................230V~, 50 Hz Prędkość obrotowa biegu jałowego .............................. 3500 min

Szerokość noża ........................... 32 cm Wysokość koszenia ...... 20 / 40 / 60 mm Klasa ochrony.................................

Rodzaj ochrony ............................. IP 24 Ciężar ................................... ok. 8,7 kg Pojemność kosza do zbierania trawy ..30 l Poziom ciśnienia akustycznego

= 3 dB Poziom mocy ciśnienia akustycznego (L

zmierzony ....... 90,0 dB(A); K

= 1,85 dB gwarantowany ............................ 92 dB Wibracje rękojeści

Ostrzeżenie: Wartość emisji drgań może się różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposobu używania urządzenia. Istnieje konieczność określenia i zasto- sowania środków ochrony użytkownika, opartych na ocenie ekspozycji w rzeczy- wistych warunkach używania urządzenia (należy przy tym uwzględnić wszystkie części cyklu roboczego, na przykład okre- sy czasu, w których urządzenie elektrycz- ne jest wyłączone bądź jest włączone, ale pracuje bez obciążenia). Wartości hałasu i wibracji zostały ustalone zgodnie z normami i postanowieniami wymienionymi w deklaracji. Zasady bezpieczeństwa W niniejszym ustępie zajęto się podstawowymi przepisami bezpie- czeństwa w trakcie pracy przy uży- ciu elektrycznej kosiarki do trawy. Symbole na urządzeniu Uwaga! Proszę uważnie przeczytać niniejszą instrukcję obsługi. Proszę nie narażać urządze- nia na działanie wilgoci. Proszę nie pracować w deszczu i nie ścinać mokrej trawy. Niebezpieczeństwo urazów ze względu na wyrzucane części. Trzymać z daleka od tej ko- siarki osoby stojące w pobli- żu. Ostrożnie - ostre noże! Trzy- mać z daleka ręce i nogi. Niebezpieczeństwo dozna- nia obrażeń ciała! Przed wykonaniem prac na- stawczych i czyszczenia, lub gdy kabel sieciowy się po- plątał, albo jest uszkodzony, wyłączyć silnik i wyciągnąć wtyczkę sieciową. Niebezpieczeństwo ze względu uszkodzony kabel. Kabel sieciowy trzymać z daleka od urządzenia i noża tnącego!72

Ogólne wskazówki bezpieczeństwa WAŻNE

PÓŹNIEJSZEGO WYKORZYSTANIA. Informacje na temat bezpiecznego użytkowania kosiarek z napędem elektrycznym W przypadku nieprawidło- wej eksploatacji urządzenie może spowodować poważ- ne urazy. W celu uniknięcia szkód osobowych i rzeczo- wych, proszę koniecznie przeczytać i przestrzegać następujących wskazówek bezpieczeństwa ię dobrze zaznajomić ze wszystkimi częściami obsługi. Ostrożnie: W ten sposób unikniesz wypadków i zranień: Przygotowanie:

• Przeczytaj uważnie instrukcję użytkowania. Zapoznaj się z ele- mentami nastawczymi i zasada- mi prawidłowego użytkowania maszyny.

• Proszę nigdy nie pozwalać dzieciom i innym osobom, które nie znają niniejszej instrukcji ob- sługi, eksploatować tego urzą- dzenia. Lokalne postanowienia mogą ustalać minimalny wiek osób obsługujących urządzenie.

• Proszę nigdy nie stosować urządzenia w czasie, w którym Uwaga! Wybieg noża tnącego. Konieczne jest noszenie ochrony oczu i słuchu. Informacje odnośnie pozio- mu mocy akustycznej L

dB. Poziom ochrony II (podwójna izolacja) Urządzeń elektrycznych nie należy wyrzucać wraz z od- padami i śmieciami z gospo- darstw domowych.

Okrąg przycinania Procedura uruchamia- nia - Naciśnij przycisk zwalniający i pociągnij dźwignię uruchamiającą

Skala wysokości koszenia Wskaźnik poziomu napełnienia: Klapa otwarta: Kosz pusty Klapa zamknięta: Kosz pełny Symbole w instrukcji obsługi W trakcie manipulowania nożem należy nosić rękawice. Wyjąć wtyk sieciowy.73

w pobliżu są osoby, a szcze- gólnie dzieci, oraz zwierzęta domowe.

• Osoba obsługująca lub użyt- kownik są odpowiedzialni za wypadki i urazy innych osób oraz ich mienia.

• Proszę sprawdzić teren, w którym eksploatowane jest urządzenie, i usunąć kamienie, kije, druty oraz inne ciała obce, które mogą zostać uchwycone i wyrzucone.

• Proszę zawsze nosić odpowied- nią odzień roboczą i stabilne obuwie z przeciwpoślizgową podeszwą oraz wytrzymałe, długie spodnie. Urządzenia nie należy używać, gdy chodzą Państwo boso lub noszą nieza- pinane sandały.

• Przed użyciem należy zawsze sprawdzić wzrokowo, czy noże, śruby mocujące i cały zespół tnący nie są zużyte lub uszkodzone. Zużyte lub uszko- dzone noże i śruby mocujące można wymieniać tylko w ze- stawach, aby uniknąć stanu nie- wyważenia. Zużyte lub uszko- dzone tabliczki informacyjne należy wymienić.

• W przypadku urządzeń z wie- loma narzędziami tnącymi za- chować ostrożność, gdyż ruch jednego noża może prowadzić do rotacji pozostałych noży.

• Proszę używać wyłącznie części zamiennych i części wy- posażenia, które zostały dostar- czone i są zalecane przez pro- ducenta. Użycie obcych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

• Unikać noszenia luźnej odzieży lub odzieży z wiszącymi sznur- kami lub paskami..

• Zużyte lub uszkodzone tabliczki informacyjne należy wymienić..

• Należy stosować wyłącznie do- puszczone kable sieciowe typu konstrukcji H05RN-F, których długość wynosi maksymalnie 75m, i które są przeznaczone do stosowania na zewnątrz. Przekrój poprzeczny przewodu plecionego kabla sieciowego musi wynosić przynajmniej 2,5mm

. Przed użyciem należy zawsze całkowicie rozwinąć bę- ben kablowy. Proszę sprawdzać kabel pod kątem uszkodzeń.

• Jeżeli przewód łączący jest uszkodzony, urządzenie należy wyłączyć i wtyczkę sieciową wyciągnąć z gniazdka wtyko- wego. Jeżeli kabel sieciowy zo- stanie uszkodzony, to musi on, w celu uniknięcia uszkodzeń, zostać wymieniony przez pro- ducenta lub przez jego serwis, albo też przez wykwalikowa- ną osobę.

• Proszę nie podłączać uszko- dzonego kabla sieciowego do sieci elektrycznej. Uszkodzone- go kabla sieciowego nie wolno dotykać, gdy jest on podłączo- ny do sieci elektrycznej. Uszko- dzony kabel sieciowy może prowadzić do dotknięcia części przewodzących napięcie elek- tryczne.

• Przed użyciem urządzenia nale- ży zawsze sprawdzić przewód przyłączeniowy i kabel prze- dłużający pod kątem śladów uszkodzeń lub oznak zużycia.74

atmosferycznych, w wilgotnym otoczeniu lub na mokrej trawy. Pracę należy wykonywać przy dziennym świetle lub przy do- brym oświetleniu. Jeśli to możliwe, unikaj korzy- stania z urządzenia, gdy trawa jest mokra.

• Pracy przy użyciu urządzenia nie należy wykonywać w przy- padku zmęczenia lub braku koncentracji, lub po spożyciu alkoholu wzgl. tabletek. Należy zawsze w odpowiednim czasie robić przerwę. Do pracy należy podchodzić z rozsądkiem.

• W trakcie pracy proszę zwrócić uwagę na stabilną pozycję, a szczególnie na pochyłościach. Pracę należy zawsze wykony- wać w poprzek pochyłości, ni- gdy do góry lub w dół. Proszę zachować szczególną ostroż- ność, gdy zmieniają Państwo na pochyłości kierunek jazdy. Pracy nie należy wykonywać na zbyt dużych pochyłościach.

• Urządzenie prowadzić wyłącz- nie w tempie kroku pieszego. Proszę zachować szczególną ostrożność, gdy odwracają Państwo urządzenie, przycią- gają je do siebie, lub też, gdy poruszają się Państwo do tyłu.

• Proszę ostrożnie włączyć urzą- dzenie zgodnie z instrukcjami z niniejszej instrukcji obsługi. Proszę zwrócić uwagę na od- powiednią odległość nóg do obracających się noży.

• Nie przechylać urządzenia w trakcie uruchomienia z wyjąt- kiem, gdy jest to konieczne w trakcie rozruchu w wysokiej tra- Jeśli podczas użycia urządze- nia uszkodzony zostanie kabel, należy go natychmiast odłą- czyć od sieci zasilającej. NIE

DOTYKAJ KABLA PRZED JEGO

ODŁĄCZENIEM. Nie używaj maszyny, jeśli kabel jest zużyty lub uszkodzony. Ostrożnie! W ten sposób unikniesz uszkodzeń urządzenia i wynikających stąd szkód osobowych: Praca przy użyciu urządzenia Proszę w trakcie pracy nie przystawiać nóg i rąk w po- bliże obracających się części lub pod te części. Istnieje niebezpieczeństwo doznania obrażeń! Przestrzegać przepisów do- tyczących ochrony przed ha- łasem i przepisów lokalnych. Eksploatacja urządzenia w określone dni (np. w niedzie- le i w dni świąteczne), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określo- nych obszarach (np. kuror- tach lub w klinikach itd.) jest ograniczona lub zabroniona.

• Proszę wyłączyć silnik zgodnie z instrukcją i jedynie w przy- padku, gdy Państwa nogi stoją się w bezpiecznej odległości od narzędzi tnących.

• Proszę nie stosować urządzenia w deszczu, w złych warunkach75

wie. W takim przypadku kosiar- kę przechyl tylko na tyle, na ile jest to konieczne i podnieś tylko stronę przeciwną do użytkow- nika. W tym przypadku proszę przechylić urządzenie poprzez naciśnięcie pałąka chwytowe- go tak, aby przednie koła urzą- dzenia zostały lekko podnie- sione. Proszę przed ponownym odstawieniem urządzenia na podłożu zawsze sprawdzać, czy obydwie ręce znajdują się pozycji roboczej.

• Nigdy nie używaj kosiarki z uszkodzonymi osłonami lub kratkami ochronnymi, lub bez zamontowanych elementów ochronnych, np. osłon bla- szanych i / lub urządzeń do zbierania trawy. Proszę zawsze trzymać się z dale od otworu wylotowego. Uwaga, niebezpieczeństwo! Nóż obraca się jeszcze przez pewien czas. Istnieje niebezpieczeństwo obrażeń.

• Urządzenia nie wolno podnosić lub transportować w czasie, w którym silnik pracuje. Urządze- nie należy wyłączać, gdy jest koniecznie jego przewrócenie w celu wykonania transportu, prze- kroczenia powierzchni innych niż trawa, lub w przypadku, gdy urządzenie jest umieszcza- ne lub odbierane z powierzchni przeznaczonych do koszenia.

• Otwór wylotowy trawy musi być stale czysty i wolny. Ścięty materiał należy usuwać jedynie przy zatrzymanym urządzeniu.

• Nigdy nie zostawiać urządzenia w miejscu pracy bez nadzoru.

• Nie należy pracować przy użyciu urządzenia, które jest uszkodzo- ne, niekompletne, lub które zo- stało przebudowane bez zgody producenta. Nigdy nie używać urządzenia z uszkodzonymi urzą- dzeniami zabezpieczającymi lub osłonami, lub też w przypadku braku urządzeń zabezpiecza- jących, takich jak urządzeń od- chylających i/lub urządzeń do zbierania skoszonej trawy.

• Nie przeciążać urządzenia. Należy pracować tylko w poda- nym przedziale mocy, nie nale- ży zmieniać ustawień regulatora przy silniku. Do cięższych pracy nie stosować maszyn o niższej mocy. Proszę nie stosować urzą- dzenia do celów, do których nie jest ono przeznaczone.

• Nie eksploatować urządzenia w pobliżu palnych cieczy i gazów. W przypadku nieprzestrzegania tych zaleceń istnieje niebezpie- czeństwo pożaru lub wybuchu.

• Nigdy nie podnosić lub odnosić urządzenia w przypadku pracu- jącego silnika.

• Urządzenie należy wyłączyć i wyciągnąć kabel sieciowy. Upewnij się, że wszystkie ru- chome części zostały całkowi- cie zatrzymane: - zawsze, gdy oddalają się Państwo od maszyny, - przed czyszczeniem otwo- ru wylotowego lub usunię- ciem blokad, - jeżeli urządzenie nie jest używane,76

własnym zakresie, chyba, że posiadają Państwo w tym zakresie wykształcenie zawo- dowe. Wszystkie prace, które nie są podane w niniejsze in- strukcji, mogą być wykonywane wyłącznie przez upoważnione przez nas placówki serwisowe.

• Urządzenie należy przechowy- wać w suchym miejscu poza zasięgiem dzieci.

• Z urządzeniem należy ob- chodzić się z należytą troską. Narzędzia należy utrzymywać tak, aby były ostre i czyste, co umożliwia łatwiejsze i bezpiecz- niejsze wykonywanie pracy. Proszę przestrzegać instrukcji (przepisów) konserwacyjnych.

• Proszę nosić rękawice, gdy zmie- niają Państwo urządzenie tnące.

• Należy regularnie sprawdzać urządzenie do zbierania trawy pod kątem zużycia i deforma- cji. Ze względów bezpieczeń- stwa zużyte i uszkodzone czę- ści należy wymieniać. Proszę w trakcie ustawiania noży za- chować szczególną ostrożność, aby Państwa palce nie zostały zakleszczone pomiędzy obra- cającymi się nożami i nierucho- mymi częściami maszyny.

• Proszę sprawdzać, czy są uży- wane zapasowe narzędzia tną- ce, które są dopuszczone przez producenta.

• Podczas konserwacji noży tnących należy pamiętać, że noże mogą zostać poruszone nawet przy wy- łączonym źródle napięcia.

• Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekać, aż silnik ostygnie. - przed sprawdzeniem, czysz- czeniem i pracy przy użyciu urządzenia, - jeżeli kabel sieciowy jest uszkodzony lub poplątany, - po natraeniu na ciało obce. Przed ponownym urucho- mieniem i rozpoczęciem pracy z urządzeniem należy sprawdzić kosiarkę pod kątem uszkodzeń i wykonać nie- zbędne naprawy.

• Upewnij się, czy wszystkie nakrętki, sworznie i śruby są prawidłowo dokręcone. Jeśli kosiarka zacznie nienormalnie wibrować, wymagana jest na- tychmiastowa kontrola. - Poszukaj uszkodzeń; - wykonaj wymagane naprawy uszkodzonych części; - zadbaj o prawidłowe dokrę- cenie wszystkich nakrętek, sworzni i śrub.

• Proszę w żadnym wypadku nie umieszczać rąk i nóg w pobliżu obracających się części lub pod nimi. W przypadku kosze- nia przy użyciu sierpowatych noży nie wolno się nigdy usta- wiać przed otworem wyrzuto- wym trawy.

• Nie uruchamiać silnika w chwi- li, gdy stoimy przed kanałem wyrzutowym. Konserwacja i przechowywanie:

• Proszę zadbać o to, aby wszyst- kie nakrętki, trzpienie i śruby były dobrze dokręcone, i aby urządzenie było w bezpiecznym stanie eksploatacyjnym.

• Nie należy podejmować prób naprawiania urządzenia we77

• Pamiętaj, że w przypadku mas- zyn z wieloma nożami ruch jed- nego noża może spowodować obrót pozostałych noży.

• Ze względów bezpieczeństwa wymień zużyte lub uszkodzone części. Używaj wyłącznie ory- ginalnych części zamiennych i akcesoriów. Ostrożnie: W ten sposób unikniesz wypadków i zranień wskutek porażenia prądem: Bezpieczeństwo elektryczne:

• Proszę zwrócić uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.

• Urządzenie podłączaj tylko do gniazda sieciowego z wyłączni- kiem różnicowoprądowym (Resi- dual Current Device) o wartości prądu wyzwalającego nieprze- kraczającej 30 mA.

• Proszę uniknąć kontaktu ciała z uziemionymi częściami (z płota- mi metalowymi, słupkami meta- lowymi).

• W celu zamocowania kabla sieciowego proszę zastosować przewidziane w tym celu zawie- szenie do kabla.

• Kabel sieciowy należy utrzymy- wać z daleka od narzędzia tną- cego. Noże tnące mogą uszko- dzić kabel sieciowy i prowadzić do dotknięcia części przewodzą- cych napięcie. Osoba obsługu- jąca powinna prowadzić kabel sieciowy zasadniczo za sobą.

• Proszę nie używać kabla siecio- wego do wyciągania wtyczki z gniazda sieciowego. Kabel należy chronić przed wysoką temperaturą, olejem i ostrymi krawędziami. Montaż Przed wszelkimi pracami na urzą-dzeniu należy wyciągać wtyczkę sieciową. Istnieje niebezpieczeń-stwo szkód osobowych.Montaż uchwytu pałąkowego

1. Włożyć dolny pałąk (3) w element mocujący obudowy kosiarki do trawy (6). Proszę po-równać z ilustracją

2. Zamocować dolne trzonki (3) za pomocą dołączonych śrub do mocowania trzonków (13).

3. Przymocować uchwyt pałąkowy (1) dołączonymi śrubami (14) i nakrętkami motylkowymi (2) do dolnego pałąku (3). Możliwe są dwie pozycje. 4. Zatrzasnąć uchwyt kabla (patrz 8) na pałąku (3) i na uchwy-cie pałąkowym (1) i zablokować nim kabel. Jeżeli zostaną odkręcone dwie nakrętki motylkowe, to uchwyt pałąkowy można na potrzeby prze-chowywania urządzenia złożyć w dół. Zwrócić uwagę, aby kabel sieciowy nie został zakleszczony.78

Montaż worka do zbierania skoszonej trawy Podczas montażu kosza na trawę nosić rękawice, aby uniknąć urazów.1. Połączyć obydwie części kosza na trawę (4).2. Włożyć worka rękojeść (15) do zbiera-nia trawy (16). Strzałki umieszczone na rączce (15) i na górnej części kos-za na trawę (16) wskazują ustawianie rączki (15) Nie wolno używać kosiarki bez osłony zabezpieczającej przed uderzeniem. Niebezpieczeństwo odniesienia obrażeń. Podczas koszenia bez zestawu do mulczowania zalecamy zawsze sto-sowanie kosza na trawę. W prze-ciwnym razie efekt koszenia będzie w istotny sposób zakłócony. Zestaw do mulczowania (wariant opcjonalny) W razie potrzeby można nabyć zestaw do mulczowania, patrz „Części zamienne/akcesoria”. Montaż zestawu do mulczowania1. Zdjąć kosz na trawę, jeśli jest założony.2. Podnieść osłonę.3. Założyć zestaw do mulczowania (22) pionowo, dolną krawędzią na urzą-dzeniu. 4. Wcisnąć zestaw do mulczowania (22) dolną krawędzią, a następnie górną krawędzią w otwór wyrzutowy.5. Opuścić osłonę (7) na zestaw do mul-czowania (22). Demontaż zestawu do mulczowania6. Chwycić zestaw do mulczowania (22).7. W pierwszej kolejności należy wycią-gnąć z urządzenia górną krawędź zestawu do mulczowania (22).8. Zdjąć zestaw do mulczowania. Obsługa

Zawieszenie/ zdjęcie worka do zbierania/ trawy 1. W celu zawieszenie worka do zbierania skoszonej trawy (4) należy podnieść osłonę odbojową (7)i zawiesić worek do zbierania skoszonej trawy (4). Odchylić osłonę odbojową (7) i umieścić ją na worku do zbierania skoszonej trawy (4). Utrzymuje on ten worek we właściwej pozycji.2. W celu zdjęcia worka do zbierania skoszonej trawy (4) należy podnieść osłonę odbojową (7) i zawiesić wo-rek do zbierania trawy (4). Odchylić osłonę odbojową (7) do tyłu na obudowę kosiarki. Z boku kosza (4) znajduje się wskaźnik napełnienia ( 20). Wskaźnik poziomu napełnienia wskazuje poziom napełnienia kosza na trawę podczas pracy kosiarki. Klapa (

20) otwarta: Kosz (4) pusty Klapa (

20) zamknięta: Kosz (4) pełny79

Ustawienie wysokości koszenia Wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się. Istnieje niebez- pieczeństwo szkód osobowych. Osie należy przestawiać jedna za drugą. Aby uzyskać dokładny efekt koszenia, na przedniej i na tylnej osi musi być ustawio- na ta sama wysokość koszenia. 60 mm - duża wysokość koszenia 40 mm - średnia wysokość koszenia 20 mm - mała wysokość koszenia

1. Połóż kosiarkę na boku.

2. Chwyć oś koła po obu stronach.

3. Pociągnij równomiernie za oś i pozwól,

aby zatrzasnęła się w żądanej pozycji. Prawidłowa wysokość koszenia wynosi dla trawy ozdobnej około 20 - 40 mm, a dla trawy użytkowej około 40 - 60 mm. W przypadku pierwszego koszenia w sezonie należy wybrać większą wysokość koszenia. Przestrzegać przepisów ochrony przed hałasem i przepisów lokalnych.

Włączenie i wyłączenie

1. Włożyć wtyczkę kabla sieciowego w gni-

9) znajdujące się przy

uchwycie pałąkowym. (patrz

2. W celu odciążenia kabla należy z

końcówki kabla sieciowego uformować pętlę i zawiesić na uchwycie kablowym odciążającym (11).. Porów- naj z ilustracją szczegółową na rysun-

3. Podłączyć urządzenie do napięcia sie-

4. Proszę przed włączeniem zwrócić

uwagę na to, aby urządzenie nie dotykało do żadnych przedmiotów.

5. Aby włączyć urządzenie, naciśnij

przycisk zwalniający (10) na rękojeści. Naciśnij dźwignię uruchamiającą (12), przytrzymując wciśnięty przycisk zwalniający. Teraz możesz zwolnić przycisk zwalniający (10).

6. W celu wyłączenia urządzenia,

dźwignię włączającą należy zwolnić (12). Po wyłączeniu urządzenia nóż obraca się jeszcze przez parę sekund. Proszę nie dotykać poru- szającego się noża. Istnieje nie- bezpieczeństwo doznania szkód osobowych. Praca przy użyciu kosiarki do trawy Regularnie koszenie trawy pobudza trawę do silniejszego tworzenia liści, przyczynia się jednocześnie do obumierania chwa- stów. Dlatego też po każdym koszeniu tra- wy trawa uzyskuje większą gęstość i jedno- cześnie można ją równomiernie obciążać. Pierwsze koszenie należy wykonać mniej więcej na początku kwietnia, gdy wyso- kość trawy osiąga 70 - 80 mm. W głów- nym okresie wegetacyjnym trawę należy kosić przynajmniej raz w tygodniu.

• Koszenie należy rozpoczynać w pobli- żu gniazda wtykowego i poruszać się w kierunku od tego gniazda.

• Kabel przedłużający należy zawsze prowadzić za sobą i po zawróceniu należy go umieszczać po skoszonej stronie.80

• Proszę prowadzić urządzenie w tempie kroku pieszego po w miarę możliwości prostych pasach. W celu przeprowadzenia koszenia bez luk, pasy powinny zawsze zachodzić na siebie na szerokości paru centymetrów.

• Głębokość koszenia należy ustawić tak, aby urządzenie nie zostało prze- ciążone. W przeciwnym razie może dojść do uszkodzenia silnika.

• Pracę na pochyłościach należy wyko- nywać zawsze poprzecznie do stoku. Proszę zachować szczególną ostroż- ność w trakcie cofania się i ciągnięcia urządzenia.

• Do przenoszenia kosiarki elektrycznej można wykorzystywać uchwyt do przenoszenia ( 23).

• Po każdym użyciu proszę wyczyścić urządzenie w sposób opisany w roz- dziale „Czyszczenie, konserwacja, przechowywanie“). Po pracy i w celu przetransporto- wania urządzenia należy go wyłą- czyć, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się. Istnieje niebezpieczeństwo dozna- nia szkód osobowych. Czyszczenie/ konserwacja/ przechowywanie Proszę zlecać wykonanie prac, które nie są opisane w niniejszej in- strukcji, przez upoważnioną przez nas placówkę serwisową. Proszę stosować wyłącznie oryginalne części zamienne. W trakcie manipulowania nożem należy nosić rękawice. Proszę przed wykonaniem prac konserwacyjnych i czyszczenia wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się. Istnieje niebezpieczeństwo dozna- nia szkód osobowych. Ogólne czyszczenie i prace konserwacyjne Nie spryskiwać kosiarki do trawy wodą.

• Urządzenie należy stale utrzymywać w czystości. Do czyszczenia stosować szczotkę lub szmatkę, jednakże nie należy używać żadnych środków do czyszczenia lub rozpuszczalników.

• Po koszeniu przylegające resztki ro- ślin należy usuwać z kółek, otworów wentylacyjnych, otworu wyrzutowego i komory noża kawałkiem drewna lub plastiku. W tym celu nie stosować twardych i spiczastych narzędzi, gdyż mogą one uszkodzić urządzenie.

• Przed każdym użyciem kosiarkę do trawy należy sprawdzać pod kątem widocznych usterek, takich jak nie przy- twierdzone lub uszkodzone części. Pro- szę sprawdzić, czy nakrętki, trzpienie i śruby są dobrze przymocowane.

• Proszę sprawdzić osłony i urządze- nia ochronne pod kątem uszkodzeń i stabilności przymocowania. W razie konieczności należy je wymienić.

Wymiana noża Jeżeli nóż jest tępy, to jego ostrzenie może wykonać warsztat specjalistyczny. Jeżeli nóż jest uszkodzony lub wykazuje niewy- ważenie, to należy go wymienić (patrz rozdział „Części zamienne”).81

1. Proszę obrócić urządzenie.

2. Używać odpornych rękawic ochron-

nych i przytrzymać nóż (18). Odkręcić śrubę noża w kierunku odwrotnym do ruchu zegara (17) za pomocą klucza płaskiego (rozmiar klucza 13) z wrze- ciona silnika (19).

3. Zamontować nowy nóż w odwrotnej

kolejności. Zwrócić uwagę na to, aby nóż był ustawiony w prawidłowej po- zycji i aby śruba była dobrze dokręco- na. Wpust noża (18) musi znajdować się w równej płaszczyźnie z garbami wałka silnika (19). Przechowywanie

• Urządzenie należy przechowywać w suchym miejscu poza zasięgiem dzie- ci. Odkręcić nakrętki motylkowe i zło- żyć pałąk uchwytowy, aby urządzenie zajmowało mniej miejsca. Kable nie mogą być zakleszczane.

• Przed ustawieniem urządzenia w za- mkniętym pomieszczeniu poczekać, aż silnik ostygnie.

• Nie zapakowywać urządzenia w wor- ki nylonowe, gdyż może się wytwa- rzać wilgoć. Odpowiedzialności cywilnej nie ponosimy za szkody wywołane przez nasze urzą- dzenia, jeżeli zostaną wywołane z powo- du nieprawidłowo wykonanej naprawy lub zastosowania nieoryginalnych części za- miennych wzgl. zastosowania urządzenia niezgodnego z przeznaczeniem. Utylizacja/ ochrona środowiska Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny. Urządzeń elektrycznych nie należy wyrzucać razem z odpadami do- mowymi.

• Oddaj urządzenie w punkcie recy- klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać od siebie precyzyjnie oddzie- lone, a następnie poddane utylizacji. Zwróć się po poradę do naszego Cen- trum Serwisowego.

• Przekaż wycięty materiał do komposto- wania, nie wyrzucaj go do kontenera na śmieci.

• Urządzenia nie wolno wyrzucać razem z odpadami domowymi lub odpadami wielkogabarytowymi. Infor- macje dotyczące punktów zbiórki lub terminów odbioru odpadów można uzyskać w najbliższym urzędzie gminy lub w lokalnym zakładzie utylizacji odpadów.82

Gwarancja Szanowna Klientko, Szanowny Kliencie, na zakupione urządzenie otrzymują Pań- stwo 3 lata gwarancji od daty zakupu. W przypadku wad tego produktu przysłu- gują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Prawa te nie są ograniczone przez naszą przedstawioną niżej gwarancję. Warunki gwarancji Okres gwarancji rozpoczyna się z datą zaku- pu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód zakupu. Jeśli w okresie trzech lat od daty zakupu tego produktu wystąpi wada materiałowa lub fabryczna, produkt zostanie – wedle naszego wyboru – bezpłatnie naprawiony lub wymieniony. Gwarancja zakłada, że w okresie trzech lat uszkodzone urządzenie zostanie przesłane wraz z dowodem za

kupu (paragonem) z krótkim opisem, gdzie wystąpiła wada i kiedy się pojawiła. Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawio- ny lub nowy produkt. Wraz z wymianą urządzenia lub ważnej części, zgodnie z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna się od nowa. Okres gwarancji i ustawowe roszczenia z tytułu wad Okres gwarancji nie wydłuża się z po- wodu świadczenia gwarancyjnego. Obo- wiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszko- dzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne. Części zamienne / Akcesoria Części zamienne i akcesoria można zakupić na www.grizzlytools-service.eu W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 84). Pos. Instrukc- ja obsługi Oznaczenie Nr. kata- logowe

Zapasowy nóż (Identykacja wytwórcy: GD6MBX.00.06)

Zestaw do mulczowania 9109704983

Zakres gwarancji Urządzenie wyprodukowano z zacho- waniem staranności zgodnie z surowymi normami jakościowymi i dokładnie spraw- dzono przed wysyłką. Gwarancja obowiązuje dla wad mate- riałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. nóż lub śruba mocująca nóż), oraz na uszkodzenia części delikatnych (np. przełączniki). Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przezna- czeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi. Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przy- padku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowa- nia „na siłę” i zabiegów, które nie zostały przeprowadzone przez nasz autoryzowa- ny oddział, gwarancja wygasa. Realizacja w przypadkach objętych gwa- rancją Aby zagwarantować szybkie przetworze- nie Państwa sprawy, prosimy o przestrze- ganie poniższych wskazówek:

• W przypadku wszelkich zapytań prosimy o przygotowanie paragonu i numeru identykacyjnu jako dowodu zakupu (IAN352227_2007).

• Numer artykułu znajduje się na tablicz- ce znamionowej.

W przypadku wystąpienia usterek lub in- nych wad prosimy o skontaktowanie się z wymienionym niżej działem serwisowym telefonicznie lub mailowo. Uzyskają Pań stwo wówczas szczegółowe infor- macje na temat realizacji reklamacji.

• Uszkodzony produkt mogą Państwo wysłać po skontaktowaniu się z naszym działem obsługi klienta, za- łączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć proble- mów z odbiorem i dodatkowych kosz- tów, prosimy o wysłanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysyłka nie nastąpi- ła odpłatnie, jako ponadwymiarowa, ekspresowo lub na innych specjalnych warunkach. Prosimy o przesłanie urządzenia wraz ze wszystkimi czę- ściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczająco bezpieczne opakowanie. Serwis naprawczy Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddzia- le serwisowym. Serwis sporządzi Państwu kosztorys naprawy. Podejmujemy się wy- łącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane. Uwaga: Prosimy o przesłanie czystego urządzenia ze wskazaniem usterki. Urządzenia przesłane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspre- sowa lub na innych warunkach specjal- nych, nie zostaną odebrane. Utylizację przesłanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.84

Serwis Polska Tel.: [phone] E-Mail: [e-mail] IAN 352227_2007 Importer Prosimy mieć na uwadze, że poniższy adres nie jest adresem serwisu. Prosimy o kontakt z wymienionym wyżej centrum serwisowym. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Niemcy www.grizzlytools-service.eu85

Wykrywanie błędów Problem Możliwa przyczyna Usuwanie błędów Urządzenie nie uruchamia się Zanik napięcia sieciowego Sprawdzić gniazdo wtykowe, kabel, przewód, wtyczkę, ewentualnie zlecić naprawę fachowcowi- elektrykowi Dźwignia włączająca

Naprawa przez serwisSzczotki węglowe są zużyte Uszkodzony silnik Trawa jest za długa Ustawić wyższą wysokość koszenia. Podnieść lekko przednie kółka poprzez naciśnięcie na pałąk uchwytowy (

Silnik wyłącza się Blokada przez obce ciało Usunąć obce ciała Wynik koszenia nie jest zadawalający lub utrudniona praca silnika Wysokość koszenia jest za mała Ustawić mniejszą wysokość koszenia Nóż

Zlecić naostrzenie noża lub go wymienić Komora noża jest zatkana Wyczyścić urządzenie Nóż jest zamontowany w nieprawidłowy sposób Zamontować nóż w prawidłowy sposób Nóż nie obraca się Nóż jest zablokowany przez trawę Usunąć trawę Śruba

poluzowana Dokręcić śrubę noża Nienormalne odgłosy, stukanie lub wibracje Śruba

poluzowana Dokręcić śrubę noża Nóż jest uszkodzony Wymienić nóż86

Tłumaczenie oryginalnej deklaracji zgodności WE Niniejszym oświadczamy, że konstrukcja Elektryczna kosiarka do trawy Seriia produkcyjna PRM 1300 A1 Numer seryjny 000001 - 505000 spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu: 2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC 2011/65/EU* • (EU) 2015/863 W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe: EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN IEC 63000:2018 EN 55014-1:2017 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62233:2008 Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC: poziom mocy akustycznej gwarantowany: 92 dB(A) zmierzony: 90,0 dB(A) Zastosowana procedura oceny zgodności odpowiada załącznikowi VI/ 2000/14/EC Placówka zgłoszenia: NB 0036, TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Germany Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent: Christian Frank Osoba upoważniona do sporządzania dokumentacji technicznej Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim / 30.10.2020 Germany

• Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.151
