BEDIENUNGSANLEITUNG PRM 1300 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

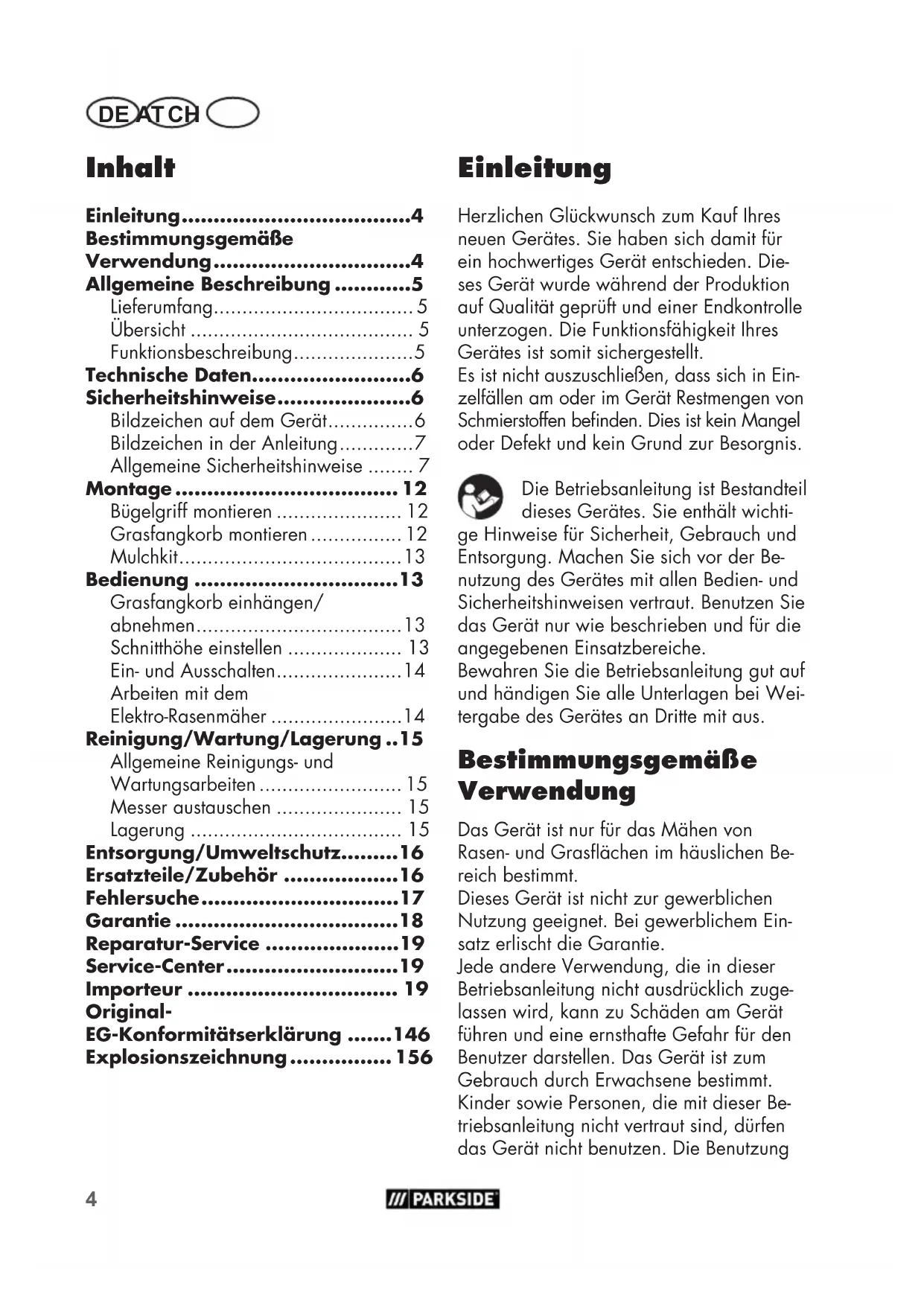

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung 5

Lieferumfang. 5

Ubersicht 5

Funktionsbeschreibung. 5

Technische Daten. 6

Sicherheitshinweise. 6

Bildzeichen auf dem Gerät. 6

Bildzeichen in der Anleitung. 7

Allgemeine Sicherheitshinweise 7

Montage 12

Bügelgriff montieren 12

Grasfangkorb montieren 12

Mulchkit. 13

Bedienung 13

Grasfangkorb einhängen/ abnehmen 13

Schnitthöhe einstellen 13

Ein- und Ausschalten 14

Arbeiten mit dem Elektro-Rasenmacher 14

Reinigung/Wartung/Lagerung..15

Allgemeine Reinigungs- und Wartungsarbeiten 15

Messer austauschen 15

Lagerung 15

Entsorgung/Umweltschutz.....16

Ersatzteile/Zubehör 16

Fehlersuche 17

Garantie 18

Reparatur-Service 19

Service-Center 19

Importeur 19

Original-

EG-Konformitätserklarung ....146

Explosionszeichnung 156

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist damit sichergestellt.

EsistnichtauszuschlieBen,dassichinEin-zelfallenamoderimGeratRestmengenvon Schmierstoffenbefinden.DiesistkeinMangel oderDefektundkeinGrundzurBesorgnis.

Die Betriebsanleitung ist Bestandteil deses Gerates. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerates mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemebe Verwendung

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im hauslichen Bereich bestimmt.

Dieses Gerät ist nicht zur gewerblichenutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge-lassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt.

Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzten. Die Benutzung

des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurde

Allgemeine Beschreibung

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

-Elektro-Rasenmacher und Bügelgriff mit Anschlussleitung

-2untereHolme
- Grasfangkorb mit Griff (dreiteilig)
- 2 Schrauben zur Holmbefestigung
- 2 Flügelmuttern und Schrauben zur Bügelgriffbefestigung
-2 Kabelhalter
- Betriebsanleitung

Das Mulchkit ist nicht im Lieferumfang enthalten.

Übersicht

1 Biegelgriff

2 Flugelmattern

3 Unterer Holm

4 Grasfangkorb
5 Rader

6 Elektro-Rasenmachergebnisse

7 Prallschutz
8 Kabelhalter

9 Steckdose für Netzanschlussleitung

10 Entriegelungsknopf
11 Kabel-Zugentlastung
12 Starthebel

13 Schrauben zur Holmbefestigung

14 Schrauben zur Biegelgriffbefestigung

15 Handgriff Oberes Teil des Grasfangkorbs

17 Messerschraube
18 Messer
19 Motorspindel

20 Fullstandsanzeige

21 Radachse

22 Mulchkit

23 Tragegriff

Funktionsbeschreibung

Der Elek tro-Rasenmacher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elek tromotor, einem robusten Kunststoffgehause, einem Entriegelungsknopf, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 3-fach hohenverstellbar und hat leichtgangige Räder.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Technische Daten

Elektro-Rasenmacher..PRM 1300 A1 Aufnahmeleistung des Motors....1300 W Netzspannung.230 V~;50 Hz Leerlaufdrehzahl (n_0) .3500 min-1 Schnittkreis... ..32 cm Schnittthehe 20/40/60 mm Schutzklasse. II Schutzart. IP24 Gewicht ca.8,7 kg Volumen Grasfangkorb ...30 I Schalldruckpegel (L_PA) 86 dB(A); K_pA = 3 dB Schalleistungspegel (L_WA) gemessen...90,0 dB(A); K_WA = 1,85 dB garantiert... 92 dB Vibration am Handgriff (a_p) .4,0 m/s2; K = 2,0m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfferfahren gemessen worden und kann zum Vergleich eines Elek tro werk zeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning: Der Schwingungsemis-sionswert kann sich während der tatsächlichen Benutzung des Elek-tro werk zeugs von dem Angabewert understandsien, abhängig von der Art und Weise, in der das Elek trowerk zeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigigen, beispielsweise Zeiten, in denen das Elek tro werk-

zeug abgeschaltet ist, und solche, in denen es bereits eingeschaltet ist, aber ohne Belastung lauft).

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Sicherheitschinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elek tro-Rasenmacher.

Bildzeichen auf dem Gerät

HTUNG! Bedienungsanleitunglesen

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile.
tehende Personen vom Elek tro-Rasenmacher fern halten.

Vorsicht - Scharfe Schneidmesser! Fuße und Hande fernhalten. Verletzungsgefahr! or ausschalten und Netzsteckerziehen vor Einstellungs- oder Reinigungsrarbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist.

Achtung! Nachlauf des Rassenmähermessers!

Gefahr durch beschädigtes Netzkabel Netzkabel von Gerät und Schneidmesser fernhalten!

Tragen Sie Augen- und Gehorschutz.

Angabe des Schalleistungspegels L_WA in dB

Schutzklasse II (Doppelisolierung)

Elek trogerate gehoren nicht in den Hausmull.

Schnittkreis

Startvorgang - Entriegelungsknopf drucken & Starthebelziehen

-20
-40
-60

Füllstandsanzeige am Grasfangkorb:

Füllstandsanzeige geöffnet: Grasfangkorb leer

Füllstandsanzeige geschlossen: Grasfangkorb gefüllt

Bildzeichen in der Anleitung

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Netzsteckerziehen

Allgemeine Sicherheitschinweise

WICHTIG
LESEN SIE DIE GEBRAUCHSANWEISUNG SORGFÄLTIG. GEBRAUCHSANWEISUNG ZUM NACHLESEN AUFBEWAHREN.

Angaben zum sicheren Gebrauch für elektrisch betriebene Rasenmacher

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursuchen. Um Personen- und Sachschäden zu vermeiden, lessen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Vorbereitung:

• Lesen Sie die Gebrauchsanausung sorgfältig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen konnen das Mindestalter der Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals ein, während Personen, besonderss Kinder und Haustiere, in der Nähe sind.

DEATCH

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie Steine, Stöcke, Drahte oder andere Fremdkörper, die erfasst und weggeschleucht werden können.
• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.
  Vor dem Gebrauch ist immer durch Sichtkontrolle zu prufen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetaucht werden. Abgenutzte oder beschädigte Hinweisschiler müssen ersetzt werden.
• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
  Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdtellen führt zum sofortigen Verlust des Garantieanspruches.
• Vermeiden Sie das Tragenloser Kleidung oder Kleidung mit hangenden Schnurren oder Gurteln.

Abgenutzte oder beschädigte Hinweisschildernüssen ersetzt werden.
- Verwenden Sie nur zugelassene Netzkabel der Bauart H05RN-F, die hochstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Netzkabels muss mindestens 2,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schaden.
- Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Netz-kabel beschädigt ist. Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kunden dienst erhältlich ist.
- Verbinden Sie kein beschädigtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile führen.
Vor dem Gebrauch sind immer Anschlussleitung und Verlangerungsleitung auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie sofort vom Versorgungsnetz getrennt werden. BERUHREN SIE DIE LEITUNG NICT, BEVOR SIE GETRENNT IST. Benutzen Sie die Maschine

nicht, wenn die Leitung abgenutzt oder beschädigt ist.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

Arbeiten mit dem Gerät:

Führer Sie Fuße und Hande beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z. B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z. B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre Fübe in sicheren Abstand von den Schneidwerkzeugen sind.

Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung. Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.

• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzen-

triert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hangen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwarts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrtrichtung am Hangändern. Arbeiten Sie nicht an übermöbig steilen Hangen.

Führn Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder ruckwärts gehen.

Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Betriebsanleitung ein. Achten Sie auf ausreichenden Abstand der Fuß zu rotierenden Messern.

• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesen Fall kippen Sieihn nur soweit, wie es unbedingt erforderlich ist, und haben Sie nur die vom Benutzer abgewandte Seite hoch. In diesen Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hande in Arbeitsstellung befinden, bevord das Gerät wieder auf den Boden zusückgestellt wird.

Benutzen Sie niemals den Rasenmacher mit beschädig

DEATCH

ten Schutzeinrichtungen oder Schutzgittern oder ohne an-gebaute Schutzeinrichtungen, z. B. Prallbleche und/oder Grasfangeinrichtungen. Halten Sie sich immer entfernt von der Auswurföffnung.

Achtung Gefahr! Messer lauft nach. Es besteht Verletzungsgefahr.

Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mahenden Flächen gebracht wird.

• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.

• Uberlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und andereim nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbei

ten. Benutzen Sie ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

Benutzen Sie das Gerät nicht in der Nähe von entsündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand-oderExplosionsgefahr.

• Niemals das Gerät aufheiten oder wegtragen, wenn der Motor lauft.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker. Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind:

• immer, wenn Sie die Maschine verlassen,

• bevor Sie Blockierungen losen oder Verstopfungen im Auswurfkanal beseitigen,

• wenn das Gerät nicht verwendet wird,

• bevor Sie das Gerät überprüfen, reinigen oder davon arbeiten,

• wenn das Netzkabel beschädigt oder verheddert ist,

• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmacher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmacher arbeiten.

Sorgen Sie damit, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.

Falls der Rasenmacher anfangt, ungewohnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

• sichen Sie nach Beschädigungen;

• führen Sie die erforderlichen Reparaturen beschädigter Teile durch;

• sorgen Sie davon, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.
• Bringen Sie Hande oder Fußienals in die Nähe oder unter rotierende Teile. Bei Sichelmähernarf sich nie vor die Grasauswurföffnung gestellt werden.
• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanaal stehen.

Wartung und Lagerung:

Sorgen Sie dazu, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von einer von uns ermächtigten Kundendienstelle ausgeführct werden.
Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und sicherer arbeiten zu konnen. Befolgen Sie die Wartungsverschriften.
Tragen Sie Schutzhandschuhe,
wenn Sie die Schneideinrichtung wechseln.
- Überprüfen Sie die Grasfangeinrichtung regelmäßig auf

Verschleib und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer entsprechenden vorsichtig, damit ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

• Beachten Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.
• Achten Sie beim Warten der Schneidmesser daraufuf, dass selbst dann, wenn die Spannungsequelle abgeschaltet ist, die Schneidmesser beweget werden konnen.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Achten Sie daraufuf, dass bei Maschinen mit mehreren Schneidmessern die Bewegung eines Schneidmessers zu Drehungen der übrigen Schneidmesser führen kann.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör.

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
  SchlieBen Sie das Gerät nur an eine Steckdose mit RCD (Resi

DEATCH

dual Current Device) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z. B. Metallzäune, Metallposten).
• Verwenden Sie für die Anbrin-gung des Netzkabels die dafür vorgesehene Kabelaufhängung.
• Halten Sie das Netzkabel beim Arbeitsen von dem Schneidwerkzeug fern. Die Schneidmesser konnen das Netzkabel beschädigen und zum Berühren spannungsfährender Teile führen. Führten Sie das Netzkabel grundsatzlich hinter der Bedierungsperson.
  Benutzten Sie das Netzkabel nicht, um den Netzstecker aus der Steckdose zuziehen. Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr von Personenschäden.

Bügelgriff montieren

1. Setzen Sie die unteren Holme (3) in die Aufnahme des Elek tro-Rasenmahergehauses (6) ein. Vergleichen Sie mit der Abbildung A.

2. Befestigen Sie die unteren Holme (3) mit den beiliegenden Schrauben zur Holmbefestigung (13).

Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben zur Bügelgriffbefestigung (14)

und den Flügelmuttern (2) am unteren Holm (3).

Es sind zwei Positionen möglich.

1. Klipsen Sie die Kabelhalter (A 8) am unteren Holm (3) und am Bügelgriff (1) ein und fixieren Sie damit das Kabel.

Wenn Sie die beiden Flügelmuttern lose, können Sie den Bügelgriff zur Aufbewährung des Gerätes nach unter klappen. Darauf achtendass das Netzkabel nicht eingeklemmt ist.

Grasfangkorb montieren

Tragen Sie zur Montage des Grasfangkorbes Handschuhe, um Verletzungen zu vermeiden.

1. Stecken Sie beiden Teile des Grasfangkorbs (4) zusammen.
2. Stecken Sie den Handgriff (15) in den oberen Teil des Grasfangkorbes (16). Die Pfeilmarkierungen am Handgriff (15) und am oberen Teil des Grasfangkorbes (16) zeigen die Ausrichtung des Handgriffs (15) an.

Mit dem Elek tro-Rasenmacher damit nicht ohne Prallschutz gearbeitet werden. Es besteht Verletzungsgefahr.

Wir empfehlen beim Mahren ohne Mulchkit immer mit Grasfangkorb zu arbeiten. Sonst kann es zu einer deutlichen Beeinträchtigung des Mahergebnisses führen.

Mulchkit (optional erhaltlich)

Das Mulchkit konnen Sie bei Bedarf erwerben, siehe "Ersatzteile/Zubehör".

Mulchkit einsetzen

1. Entfernen Sie den Grasfangkorb, falls eingesetzt.
2. Heben Sie den Prallschutz an.
3. Setzen Sie das Mulchkit (22) hochkant, mit der Unterkante am Gerät an.
4. Drücken Sie das Mulchkit (22) mit der Unterkante und anschließend mit der Oberkante in die Auswurföffnung ein.
5. Klappen Sie den Prallschutz (7) auf das Mulchkit (22).

Mulchkit entnehmen

1. Greifen Sie das Mulchkit (22).
2. Ziehen Sie die Oberkante des Mulch-kits (22) zuerst aus dem Gerät.
3. Entfernen Sie das Mulchkit.

Bedienung

Grasfangkorbeinhängen/abnehmen

1. Zum Einhängen des Grasfangkorbes (4) haben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) ein. Klappen Sie den Prallschutz (7) auf den Grasfangkorb (4). Er hält den Grasfangkorb (4) an richtiger Position.
2. Zum Abnehmer des Grasfangkorbes (4) haben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) aus. Klappen Sie den Prallschutz (7) an das Elek tro-Rasenmähergehause (6) darüber.

Seitlich am Grasfangkorb (4) ist eine Fullstandsanzeige (D 20) angebracht.

Die Füllstandsanzeige zeigt den Füllstand

des Grasfangkorbs an, wenn der Rosenmacher lauft.

Füllstandsanzeige (D 20) geöffnet: Grasfangkorb (4) leer

Füllstandsanzeige (D 20) geschlossen: Grasfangkorb (4) voll

Schnitthöhe einstellen

Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Der Elek tro-Rasenmacher kann durch drei Positionsänderungen der vorderen und hinteren Achse auf folgende Schnittthohen eingestellt werden:

60 mm - große Schnitthöhe
40 mm - mittlere Schnittthöhe
20 mm - geringe Schnittthöhe

Verstellen Sie die Achsen nacheinander. Bei der vorderen und hinteren Achse muss die gleiche Schniththee eingestellt sein, um ein genaues Ergebnis zu erzielen.

1. Legen Sie den Rasenmacher auf die Seite.
2. Greifen Sie die Radachse (21) an den beiden Seiten.
3. Ziehen Sie gleichmäßig an der Achse und halten Sie sie in die gewünschte Position einrasten.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 20 - 40 mm, bei einem Nutzrasen etwa 40 - 60 mm.

Für den ersten Schnitt in der Saison sollte eine große Schnittthöhe gewählt werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Stecken Sie den Netzstecker des Netzkabels in die Steckdose für Netzanschlussleitung (A9) am Biegelgriff (A1).

2. Zur Zugentlastung formen Sie aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Kabel-Zugentlastung (11) ein. Vergleichen Sie mit dem Detailbild auf Abbildung A.

3. Schlieben Sie das Gerät an die Netzspannung an.

4. Achten Sie vor dem Einsatzen darauf, dass das Gerät keine Gegenstände berührt.

5. Zum Einschalten drücken Sie den Entriegelungsknopf (10) am Handgriff. Betätigten Sie bei gedrücktem Entriegelungsknopf den Starthebel (12). Sie können den Entriegelungsknopf (10) jetzt loslassen.

6. Zum Ausschalten halten Sie den Starthebel (12) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eineuge Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Arbeiten mit dem Elek tro-Rasenmacher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an, lasst aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rosen nach jedem Mähvorgang dichter und es entsteht ein gleichmöbig belastbarer Rosen.

Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestensomal proWoche gemaht.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.
• Führer Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemachte Seite.
  Fuhren Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollenn sich die Bahnen immer um weniger Zentimeter überlappen
• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeitsen Sie an Hängen immer quer zum Hang. Seien Sie besonderss vorsichtig beim Rückwartsgeben und Ziehen des Gerätes.
  Zum Transportieren des Elektro-Rasenmachers kann der Tragegriff (E 23) genutzt werden.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel "Reinigung/Wartung/Lagerung" beschreiben.

Schalten Sie nach der Arbeit und zum Transport das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung/Lagerung

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungsund Reinigungsrarbeiten das Gerat aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschaden.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Elek tro-Rasenmacher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen anhaltende Pflanzenrechte mit einem Holz-oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie können das Gerät beschädigen.

• Kontrollieren Sie den Elek tro-Rasenmacher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstände nachgeschließen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden.

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe und halten Sie das Messer (18) fest. Drehen Sie die Messerschraube (17) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels (SW13) von der Motorspindel (19).

3. Bauen Sie das neue Messer (18) in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer (18) richtig positioniert ist und die Messerschraube (17) fest angezogen ist. Die Nut des Messers (18) muss mit den Erhebungen der Motorspindel (19) plan sein.

Lagerung

Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Lösen Sie die Flügelmuttern (2) und klappen Sie den Bügelgriff (1) zusammen, damit das Gerät weniger Platz beansprucht. Die Kabel dürfen darauf nicht eingeklemmt werden.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.

• Umhullen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.

DEATCH

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elek trogerate gehoren nicht in den Hausmull.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile konnen sorten rein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser Service-Center.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Strauchern und Bäumen.

Das Gerätarf nicht mit dem Haus-oder Sperrmüll entsorgt werden. Informationen zu Sammelplatzzen oder Abholungsterminen erfolhen Sie über ihre Gemeindeverwaltung oder über Ihr örtliches Entsorgungsunternehmen.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sieitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das Service-Center" (siehe Seite 19).

Pos. Betrieb-sanleitung	Bezeichnung Bestell-Nr.
18	Ersatzmesser (Hersteller-Bez.: GD6MBX.00.06)inkl. Schraube	13700203
A4	Grasfangkorb	91104095
H22	Mulchkit 91097049

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elek trofachmann
	Starthebel (A 12) defekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt
	Motor defekt
	Gras zu lang	Größere Schnitthöhe einstellen. Durch Drücken des Bügelgriffs (A 1) die Vorderräder leicht anheiten.
Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnithöhe zu niedrig Großere	Schnithöhe einstellen
	Messer (18) stumpf	Messer schleifen setzen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert Messer korrekt einbauen
Messer rotiert nicht	Messer durch Gras blockiert Gras entfernen
	Messerschraube (17) locker	Messerschraube festziehen
Abnorme Geräusahe, Klappern oder Vibrationen	Messerschraube (17) locker	Messerschraube festziehen
	Messer beschädigt Messer austauschen

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantié ab Kaufdatum.

Im Falle von Mängeln diesen Produkts stehen Ihnen gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkts ein Materialoder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe angegeben werden konnen (z. B. Messer oder Messerschraube) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungenbau einzuhalten. Verwendungsweise und Handlungen, von denen in der Betriebsanleitung abgeraten oder vorden genarwt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 352227_2007) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild.

• Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte

Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Produkt konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführten halten. Sie erstellt Ohnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:Bitte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht, eingeschiedte Geräte.

Die Entsorgung ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel: [phone]

E-Mail: [e-mail]

IAN 352227_2007

Service Österreich

AT Service Oste Tel. [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 352227_2007

Service Schweiz

CH Service Sch Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 352227 2007

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co KG

Stockstädter Straße 20

63762 GroBostheim

GERMANY

www.grizzlytools-service.eu

Content

Introduction 20

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großbostheim
Germany
www.grizzlytools-service.eu

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großbostheim
Allemagne
www.grizzlytools-service.eu

Technische gegevens 54

De mulchkit is nicht inbegren.

Overzicht

1 Beugelhandgreep

2 Vleugelmoeren

Spuit de grasmaier nicht met water schoon.

Machines horen nicht thus in hetuisafval.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Niemcy

www.grizzlytools-service.eu

Wykrywanie będów

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Nemecko

www.grizzlytools-service.eu

Obsah

Uvod. 100

Použitie 100

Všeobecnýpopis. 101

Objem dodávky. 101

Prehlad 101

Popis funkcie 101

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Nemecko

www.grizzlytools-service.eu

Indhold

Formalsbestemt anvendelse....115

Generel beskrivelse 116

Leveringsomfang 116

Oversigt. 116

Technische Daten. 116

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 GroBostheim

Tyskland

www.grizzlytools-service.eu

Contenido

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Alemania

www.grizzlytools-service.eu

DEAT CH Original-EG-Konformitätserklärung

Hiermit bestätigten wir, dass der Elektro-Rasenmacher Modell PRM 1300 A1 Seriennnummern 000001 - 505000folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG2011/65/EU* • (EU) 2015/863

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN IEC 63000:2018EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62233:2008

Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:Schalleistungspegel:Garantiert: 92 dB(A);Gemessen: 90,0 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechendAnh. VI / 2000/14/EGGemeldete Stelle: NB 0036, TÜV SÜD Industrie Service GmbH, Westendstrasse 199,80686 München, Germany

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:

CEGrizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim / 30.10.2020Germany

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Stand der Informationen - Last Information

Ident.-No.: 72055418092020-8
