BRUGSANVISNING PRM 1300 A1 PARKSIDE

DK Oversættelse af den originale driftsvejledning Side

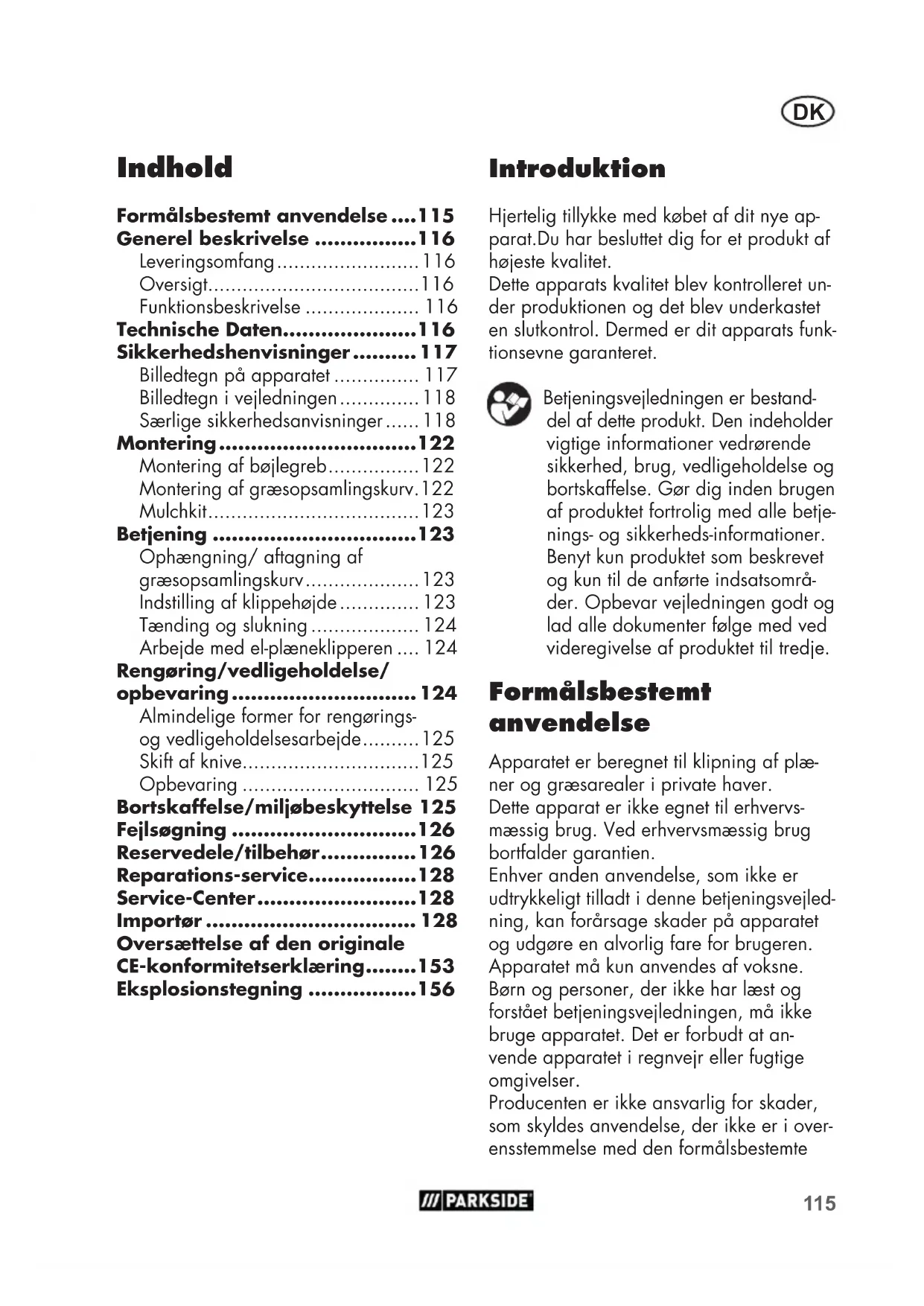

• Indhold Formålsbestemt anvendelse p. 115
• Generel beskrivelse p. 116
• Leveringsomfang p. 116
• Oversigt p. 116
• Funktionsbeskrivelse p. 116
• Technische Daten p. 116
• Sikkerhedshenvisninger p. 117
• Billedtegn på apparatet p. 117
• Billedtegn i vejledningen p. 118
• Særlige sikkerhedsanvisninger p. 118
• Montering p. 122
• Montering af bøjlegreb p. 122
• Montering af græsopsamlingskurv . 122 Mulchkit p. 123
• Betjening p. 123
• Ophængning/ aftagning af græsopsamlingskurv p. 123
• Indstilling af klippehøjde p. 123
• Tænding og slukning p. 124
• Arbejde med el-plæneklipperen p. 124
• Rengøring/vedligeholdelse/ opbevaring p. 124
• Almindelige former for rengørings- og vedligeholdelsesarbejde p. 125
• Skift af knive p. 125
• Opbevaring p. 125
• Bortskaffelse/miljøbeskyttelse 125 Fejlsøgning p. 126
• Reservedele/tilbehør p. 126
• Reparations-service p. 128
• Service-Center p. 128
• Importør p. 128
• Introduktion Hjertelig tillykke med købet af dit nye ap- parat.Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kontrolleret un- der produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funk- tionsevne garanteret. Betjeningsvejledningen er bestand- del af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betje- nings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområ- der. Opbevar vejledningen godt og lad alle dokumenter følge med ved videregivelse af produktet til tredje. Formålsbestemt anvendelse Apparatet er beregnet til klipning af plæ- ner og græsarealer i private haver. Dette apparat er ikke egnet til erhvervs- mæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejled- ning, kan forårsage skader på apparatet og udgøre en alvorlig fare for brugeren. Apparatet må kun anvendes af voksne. Børn og personer, der ikke har læst og forstået betjeningsvejledningen, må ikke bruge apparatet. Det er forbudt at an- vende apparatet i regnvejr eller fugtige omgivelser. Producenten er ikke ansvarlig for skader, som skyldes anvendelse, der ikke er i over- ensstemmelse med den formålsbestemte Oversættelse af den originale CE-konformitetserklæring p. 153
• Eksplosionstegning p. 1561

15 Håndtag 16 Øvre del af græsopsamlingskur- ven

20 Niveauvisning 21 Hjulaksel 22 Mulchkit 23 BæregrebFunktionsbeskrivelseEl-plæneklipperen har et roterende skæ-reværktøj parallelt med skæreniveauet. Den er udstyret med en kraftig el-motor, et robust kunststofkabinet, en udløserknap, en stødsikring og en græsopsamlingskurv. Derudover er apparatet højdejusterbart i 3 trin og har letgående hjul. Betjeningsdelenes funktion beskrives i det følgende. Technische Daten Elektrisk græsslåmaskine ........PRM 1300 A1Netspænding ..................230 V~; 50 HzTomgangshastighed (n ) .......... 3500 min Klippecirkel ..................................32 cmSkærehøjde .................20 / 40 / 60 mmBeskyttelsesklasse ............................. Beskyttelsesgrad .............................. IP24Vægt .....................................ca. 8,7 kgVolumen græsopsamlingskurv ............ 30 lLydtrykniveau (L ) ..... 86 dB(A); K = 3 dBLydeffektniveau (L

målt ............... 90,0 dB(A); K = 1,85 dB garanteret .................................... 92 dBanvendelse, eller som skyldes forkert bet-jening. Generel beskrivelse LeveringsomfangTag forsigtigt apparatet ud af emballagen og kontrollér, om de efterfølgende dele er komplette:- El-plæneklipper og bøjlegreb med tils-lutningsledning- 2 nedre styrestænger- græsopsamlingskurv med håndtag (tredelt)- 2 skruer til fastgørelse af styrestang- 2 vingemøtrikker og skruer til fast-gørelse af bøjlegreb- 2 ledningsholdere- betjeningsvejledning Mulchkittet ikke inkluderet i leveringen.Oversigt

1 Bøjlegreb 2 Vingemøtrikker 3 Nedre styrestang 4 Græsopsamlingskurv 5 Hjul 6 Plæneklipperkabinet 7 Stødsikring 8 Ledningsholder 9 Stikdåse til tilslutningsledning 10 Udløserknap 11 Trækaastning af ledning 12 Starthåndtag

13 Skruer til fastgørelse af sty-restang

14 Skrue til fastgørelse af bøjlegreb117

Den angivne vibrationsemissionsværdi er målt iht. en standardiseret afprøvningspro- ces og kan anvendes til sammenligning af elværktøjer. Den angivne vibrationsemissionsværdi kan også anvendes til en indledende ekspone- ringsvurdering. Advarsel: Vibrationsemissions- værdien kan under brugen af elværktøjet afvige fra den angivne værdi, afhængigt af måden, hvorpå elværktøjet anvendes. Det er nødvendigt at fastsætte sikker- hedsforanstaltninger til beskyttelse af brugeren, som beror på en ekspo- neringsvurdering under de faktiske brugerbetingelser (her skal der tages hensyn til alle dele af driftscyklussen, eksempelvis tider, hvor elværktøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning). Støj- og vibrationsværdier er blevet målt ef- ter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen. Sikkerhedshenvisninger Dette afsnit beskriver de grundlæg- gende sikkerhedsforeskrifter ved arbejde med el-plæneklipperen. Billedtegn på apparatet OBS! Læs betjeningsvejledningen Udsæt ikke apparatet for fugt. Arbejd ikke, når det regner, og klip ikke vådt græs. Fare for kvæstelser på grund af bortkastede dele. Hold omkringstående perso- ner på afstand af el-plæne- klipperen. Forsigtig - skarpe knive! Hold fødder og hænder på af- stand. Fare for kvæstelser! Sluk for motoren og træk stik- ket inden vedligeholdelses- og rengøringsopgaver, eller hvis strømledningen sidder fast eller er beskadiget. OBS! Efterløb af kniven! Fare pga. beskadiget strøm- ledning Hold strømledningen på af- stand af apparatet og kniven! Bær øjen- og høreværn. Angivelse af lydeffektniveau

Forsigtig: På denne måde forhindrer du ulykker og kvæstelser: Forberedelse:

• Læs betjeningsvejledningen omhyggeligt. Gør dig fortrolig med indstillingsdelene og den formålsbestemte anvendelse af apparatet.

• Giv aldrig børn eller andre personer, som ikke kender bet- jeningsvejledningen, lov til at bruge apparatet. Der kan være lokale bestemmelser for bruge- rens mindstealder.

• Brug aldrig apparatet, mens personer - især børn og husdyr - er i nærheden.

• Bær altid egnet arbejdstøj som sikkerhedssko med skridsikker sål og kraftige lange bukser. Brug ikke apparatet, hvis du er barfodet eller har åbne sanda- ler på.

• Inden brugen skal der altid gen- nemføres en sikkerhedskontrol, for at kontrollere om knivene, fastgørelsesboltene og hele skæreenheden er slidte eller beskadigede. For at undgå uba- lance, må slidte eller beskadige- de knive og bolte kun udskiftes i sæt. Slidte eller beskadigede henvisningsskilte skal udskiftes. Startproces - tryk på ud- løserknappen og træk i starthåndtaget

Skala klippehøjde Niveauvisning ved græsopsamlingskurv: Niveauvisning åben: tom græsopsamlingskurv Niveauvisning lukket: fyldt græsopsamlingskurv Billedtegn i vejledningen Tag handsker på ved hånd- tering af kniven. Træk stikket Særlige sikkerhedsanvisninger VIGTIGT LÆS BETJENINGSVEJLEDNINGEN. OPBEVAR BETJENINGSVEJLEDNIN- GEN TIL SENERE BRUG. Oplysninger om sikker brug af eld- revne plæneklippere Dette apparat kan forårsage alvorlige kvæstelser, hvis det anvendes forkert. For at undgå personskader og ma- terielle skader, skal du læse og overholde de følgende sikkerhedsanvisninger og gøre dig fortrolig med alle betjeningselementer.119

• Vær forsigtig ved apparater med skæreværktøjer, da bevæ- gelsen af en kniv kan føre til rotation af de øvrige knive.

• Brug kun reserve- og til- behørsdele der leveres og an- befales af producenten. Brug af dele fra andre leverandører medfører øjeblikkeligt tab af ga- rantien.

• Undgå at bære løstsiddende tøj eller tøj med nedhængende snore eller bælter.

• Slidte eller beskadigede henvis- ningsskilte skal udskiftes.

• Anvend kun godkendte strømka- bler af typen H05RN-F, der maksimalt er 75m lange og er beregnet til udendørs brug. Strømled- ningens trådgennemsnit skal mindst være 2,5 mm

• Sluk apparatet og tag stikket ud af stikkontakten, hvis strømled- ningen er beskadiget. Hvis det- te apparats tilslutningsledning beskadiges, skal den udskiftes med en særlig tilslutningsled- ning, der fås hos producenten eller dennes kundeservice.

• Slut ikke en beskadiget strøm- ledning til strømforsyningen. Rør ikke ved en beskadiget strømled- ning, når den er sluttet til strøm- forsyningen. En beskadiget strøm- ledning kan medføre berøring med strømførende dele.

• Tilslutningsledningen og forlæn- gerledningen skal inden brug altid undersøges for tegn på beskadigelse og slid. Hvis led- ningen beskadiges under brug, skal den øjeblikkeligt fjernes fra strømforsyningen. RØR IKKE

VED LEDNINGEN, FØR DEN

ER FRAKOBLET. Anvend ikke apparatet, hvis ledningen er slidt eller beskadiget. Forsigtig! Hvis du følger disse anvisninger, undgår du skader på produktet og personskader, der kan opstå som følge heraf: Arbejde med apparatet: Hold fødder og hænder på afstand af roterende dele un- der arbejdet med apparatet. Der er fare for kvæstelser! Overhold reglerne for stø- jbeskyttelse og lokale forskrif- ter. Anvendelsen af appara- tet kan være indskrænket el- ler forbudt på bestemte dage (fx søn- og helligdage), på bestemte klokkeslæt (middag, nat) eller i bestemte områder (fx kursteder, klinikker osv.).

• Tænd for motoren ift. vejled- ningen og kun når dine fødder har en sikker afstand til skære- værktøjerne.

• Brug ikke apparatet i regnvejr, ved dårlige vejrforhold, i fugti- ge omgivelser eller på en våd græsplæne. Arbejd kun i dags- lys eller ved god belysning. Undgå så vidt muligt at bruge apparatet på fugtigt græs.

• Arbejd ikke med apparatet, hvis du er træt eller ukoncen-120

OBS fare! Knivene efterløber. Der er fare for kvæstelser.

• Apparatet må ikke løftes eller transporteres, så længe motoren kører. Sluk for apparatet, hvis det skal vippes under transport, hvis andre arealer end græs skal passeres og hvis apparatet fragtes hen og væk fra det om- råde, der skal klippes.

• Hold altid græsudkaståbningen ren og fri. Fjern kun afskåret materiale, når apparatet er standset.

• Efterlad aldrig apparatet uden opsyn på arbejdsstedet.

• Hvis apparatet er beskadiget, ufuldstændigt eller ændret uden producentens tilladelse, må der ikke arbejdes med det. Anvend ikke apparatet med beskadige- de sikkerhedsindretninger eller afskærmninger eller manglende sikkerhedsindretninger som af- bøjnings- eller græsopsamlings- enheder.

• Apparatet må ikke overbelas- tes. Arbejd kun inden for det angivne effektområde og ændr ikke på indstillingerne ved mo- toren. Brug ikke svage maskiner til krævende arbejde. Brug ikke apparatet til formål, det ikke er beregnet til.

• Brug aldrig apparatet i nærhed- en af antændelige væsker eller gasser. Hvis dette ikke overhol- des, er der fare for brand eller eksplosioner.

• Løft og bær aldrig apparatet når motoren stadig er i gang.

• Sluk for apparatet og træk stik- ket ud. Sørg for, at alle bevæge- treret eller efter indtagelse af alkohol eller piller. Hold altid en pause med regelmæssige mellemrum. Brug altid din sun- de fornuft under arbejdet.

• Sørg altid for at stå sikkert, spe- cielt på skråninger. Arbejd altid på tværs af skråninger, aldrig oppe- eller nedefra. Vær særligt forsigtig, når kørselsretningen på skråningen ændres. Arbejd ikke på meget stejle skråninger.

• Gå kun med apparatet i skridttempo. Vær særlig forsigtig, når du vender apparatet, trækker det hen til dig eller går baglæns.

• Start apparatet forsigtigt efter anvisningerne i denne betjenings- vejledning. Vær opmærksom på en tilstrækkelig afstand af fødder- ne til roterende knive.

• Vip ikke apparatet ved start, kun hvis det er nødvendigt til start i højt græs. I dette tilfælde skal du kun vippe apparatet så meget, som det allerhøjst er nødvendigt, og kun løfte siden, der er vendt væk fra betjenings- personen. I dette tilfælde skal apparatet vippes ved at trykke på styrrøret, så forhjulene af apparatet løftes en smule. Kon- trollér altid, at begge hænder bender sig i arbejdsstillingen, inden apparatet sættes tilbage på jorden.

• Brug aldrig plæneklipperen med beskadigede sikkerhedsin- dretninger eller sikkerhedsgitre eller uden påsatte sikkerhedsin- dretninger, fx slagplader og/ eller græsopsamlingsenheder. Hold dig altid på afstand af ud- kaståbningen.121

lige dele står fuldstændigt stille: - altid, når du forlader apparatet, - inden du løsner blokader eller forstoppelser i udkastningska- nalen, - når apparatet ikke anvendes, - inden du kontrollerer, rengør eller udfører arbejdsopgaver ved apparatet, - hvis strømledningen er beska- diget eller ltret sammen, - hvis et fremmedlegeme er ble- vet ramt. Undersøg apparatet for beskadigelser, og udfør de nødvendige reparationer, før du igen starter og arbejder med plæneklipperen.

• Sørg for, at alle møtrikker, bolte og skruer er spændt fast. Hvis der opstår usædvanligt kraftige vibrationer ved plæne- klipperen, skal den kontrolleres øjeblikkeligt. - undersøg apparatet for beskadigelser; - udfør de nødvendige reparationer af beskadigede dele; - sørg for, at alle møtrikker, bol- te og skruer er spændt fast.

• Hold hænder og fødder på af- stand af roterende dele. Stil dig aldrig foran udkaståbningen, når du seglklipper.

• Start ikke motoren, hvis du be- nder dig foran udkastkanalen. Vedligeholdelse og opbeva- ring:

• Sørg for, at alle møtrikker, bolte og skruer er spændt fast, og at apparatet er i sikker arbejdstil- stand.

• Forsøg ikke at reparere appa- ratet selv, medmindre du er uddannet til dette. Alle former for arbejde, der ikke er angivet i denne betjeningsvejledning, må kun udføres af kundeserviceafde- linger, der er autoriseret af os.

• Opbevar apparatet på et tørt sted uden for børns rækkevidde.

• Behandl apparatet med stor omhu. Hold værktøjerne skarpe og rene, så du kan arbejde be- dre og mere sikkert. Overhold forskrifterne for vedligeholdelse.

• Bær beskyttelseshandsker, hvis du skifter skæreindretningen.

• Kontrollér græsopsamlingsen- heden regelmæssigt for slid og deformering. Udskift slidte eller beskadigede komponenter af sikkerhedsmæssige årsager. Vær særlig forsigtigt, når du indstiller knivene, så dine ngre ikke bliver klemt fast mellem roterende knive og faste dele af apparatet.

• Brug udelukkende reservedele, som er godkendt af producen- ten.

• Vær ved vedligeholdelse af knivene opmærksom på, at de kan bevæge sig, selv hvis der er slukket for strømmen.

• Lad motoren køle af, før du stil- ler apparatet i et lukket rum.

• Vær ved apparater med ere knive opmærksom på, at bevæ- gelsen af én kniv gør det muligt for de øvrige knive at dreje.

• Udskift slidte eller beskadigede dele af sikkerhedsmæssige år- sager. Anvend udelukkende ori- ginale reservedele og tilbehør.122

2. Fastgør de nedre styrestænger (3) med de medfølgende skruer til fastgørelsen af styrestangen (13).

3. Fastgør bøjlegrebet (1) med de vedlagte skruer til fastgørelsen af bøjlegrebet (14) og vingemøt-rikkerne (2) ved den nedre sty-restang (3). Der ndes to forskellige positioner. 4. Sæt ledningsholderen ( 8) fast ved den nedre styrestang (3) og ved bøjlegrebet (1) og fastgør led-ningen med ledningsholderen. Hvis du løsner de to vingemøtrikker, kan bøjlegrebet klappes ned til en pladsbesparende opbevaring af apparatet. Vær opmærksom på, at strømledningen ikke klemmes fast.

Montering af græsopsamlingskurv Bær beskyttelseshandsker ved mon-teringen af græsopsamlingskurven for at undgå kvæstelser.1. Forbind begge dele af græsopsam-lingskurven (4) med hinanden.2. Sæt håndtaget (15) i den øverste del af græsopsamlingskurven (16). Pilemarke-ringerne på håndtaget (15) og på den øverste del af græsopsamlingskurven (16) viser håndtagets (15) position. Der må ikke arbejdes med el-plæ-neklipperen uden stødsikring. Der er fare for kvæstelser. Vi anbefaler, at der ved slåning uden mulchkit altid anvendes en græsopsamlingskurv. Ellers kan klipperesultatet forringes betydeligt. Forsigtig: Ved at følge disse anvisninger forhindrer du uly- kker og kvæstelser forårsaget af elektrisk stød: Elektrisk sikkerhed:

• Sørg for, at netspændingen stemmer overens med angivel- serne på typeskiltet.

• Slut kun apparatet til en stikkon- takt med fejlstrømsafbryder RCD (Residual Current Device) med en dimensioneret aktiverings- strøm på højst 30mA.

• Undgå at røre ved dele med jordforbindelse (fx metalhegn, metalstolper).

• Brug ophængningsanordningen til strømledningen.

• Hold strømledningen væk fra skæreværktøjet under arbejdet. Knivene kan beskadige strøm- ledningen og føre til berøring med strømførende dele. Hold altid strømledningen bag ved brugeren.

• Brug ikke strømledningen til at trække stikket ud af stikkontak- ten. Beskyt strømledningen mod varme, olie og skarpe kanter. Montering Træk altid stikket ud før arbejde på produktet. Der er fare for persons-kader. Montering af bøjlegreb

1. Sæt de nedre styrestænger (3) ind i optageren på el-plæneklip-perens kabinet (6). Sammenlign med afbildningen

Mulchkit (ekstraudstyr) Mulchkittet kan købes ved behov, se "Reservedele/tilbehør". Påsætning af mulchkit1. Fjern græskurven, hvis den er indsat.2. Løft stødsikringen.3. Anbring mulchkittet (22) på højkant med undersiden på apparatet. 4. Tryk mulchkittet (22) med undersiden og derefter oversiden ind i udkaståbningen.5. Klap stødsikringen (7) på mulchkittet (22). Aftagning af mulchkit6. Tag fat i mulchkittet (22).7. Træk først oversiden af mulchkittet (22) ud af apparatet.8. Fjern mulchkittet. Betjening

Ophængning/ aftagning af græsopsamlingskurv 1. For at indsætte græsopsamlingskurven (4) skal du løfte stødsikringen (7) og hænge græsopsamlingskurven (4) på plads. Klap stødsikringen (7) ned på græsopsamlingskurven (4). Den holder græsopsamlingskurven (4) i den rigtige position.2. For at fjerne græsopsamlingskurven (4) skal du løfte stødsikringen (7) og løfte græsopsamlingskurven (4) ud. Klap stødsikringen (7) ned på el-plæneklip-perens kabinet (6). Ved siden af græsopsamlingskurven (4) er der en niveauvisning (

20). Niveauvisningen viser græsopsamlingskur-vens påfyldningsniveau, når plæneklippe-ren kører. Niveauvisning (

20) åben: græsopsamlingskurv (4) tom Niveauvisning (

20) lukket: græsopsamlingskurv (4) fyldt

Indstilling af klippehøjde Sluk for apparatet, træk stikket ud og vent til kniven står stille. Der er fare for personskader.El-plæneklipperen kan justeres til følgende klippehøjder ved at skifte for- og bagaks-lens position mellem tre stillinger: 60 mm - høj klippehøjde 40 mm - middel klippehøjde 20 mm - lav klippehøjdeJuster akslerne en ad gangen. For at opnå et nøjagtigt resultat skal der være indstillet den samme klippehøjde ved for- og bagakslen.1. Læg plæneklipperen om på siden.2. Tag fat i hjulakslen (21) på begge si- der. 3. Træk jævnt i akslen og sæt den fast i den ønskede position. Den rigtige højde for en prydgræsplæne er ca. 20-40 mm og for en nyttegræsplæne ca. 40-60 mm. Til den første klipning i sæsonen bør der vælges en høj klippehøjde. Overhold reglerne for støjbeskyttel-se og lokale forskrifter.124

1. Sæt stikket af strømledningen i

stikkontakten til tilslutningsledningen (

9) ved bøjlegrebet (

2. For at sikre trækaastningen skal du

lave en løkke af strømledningens ende og fastgøre den på kablets trækaast- ning (11). Sammenlign med detaljebil- lede på afbildning

3. Tilslut apparatet til netspændingen.

4. Sørg for, at apparatet ikke rører ved

nogen genstande, før det tændes.

5. Tryk på udløserknappen (10) ved

håndtaget for at tænde for det. Tryk på starthåndtaget (12), mens du trykker på udløserknappen. Du kan nu slippe udløserknappen (10).

6. Slip starthåndtaget (12) for at slukke

apparatet. Kniven roterer i et par sekunder, ef- ter at apparatet er slukket. Rør ikke ved den roterende kniv. Der er fare for personskader. Arbejde med el- plæneklipperen En regelmæssig klipning stimulerer græs- planten til at danne ere blade og får sam- tidigt ukrudtsplanter til at visne. Derfor bli- ver græsplænen tættere efter hver klipning, og der dannes en jævn og robust plæne. Den første klipning sker i april, når græsset er ca. 70 80 mm højt. I vækstsæsonen klip- pes græsplænen mindst en gang om ugen.

• Begynd med arbejdet i nærheden af stikkontakten, og bevæg dig væk fra stikkontakten.

• Hold altid strømledningen bag dig og anbring den altid på den side som er klippet, når du vender.

• Kør med apparatet i skridttempo og i så lige baner som muligt. For at opnå en perfekt klipning, skal banerne altid overlappe hinanden med et par centi- meter.

• Indstil klippehøjden på en sådan måde, at apparatet ikke overbelastes. Ellers kan motoren blive beskadiget.

• Arbejd altid på tværs af skråninger. Vær særlig forsigtig, når du går bag- læns og trækker apparatet.

at transportere el-plæneklipperen.

• Rengør apparatet efter hver brug som beskrevet i kapitlet "Rengøring/vedli- geholdelse/opbevaring". Sluk for apparatet efter arbejdet og ved transport, træk stikket ud, og vent til kniven står stille. Der er fare for personskader. Rengøring/ vedligeholdelse/ opbevaring Arbejdsopgaver, som ikke er besk- revet i denne betjeningsvejledning, skal udføres af en kundeserviceafde- ling, som er autoriseret af os. Brug kun originale dele. Tag handsker på ved håndtering af kniven. Sluk for apparatet før alle vedlige- holdelses- og rengøringsopgaver, træk stikket ud, og vent til kniven står stille. Der er fare for personskader.125

Almindelige former for rengørings- og vedligeholdelsesarbejde Sprøjt ikke vand på el-plæneklippe- ren. Der er fare for elektrisk stød.

• Hold altid apparatet rent. Anvend en børste eller en klud, men ingen rengørings- eller opløsningsmidler til rengøringen.

• Fjern planterester, der sidder fast på hjulene, ventilationsåbningerne, udkaståbningen og knivområdet efter klipningen. Brug ikke hårde eller spidse genstande, da de kan beskadige appa- ratet.

• Før hver brug skal el-plæneklipperen kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele. Kontrollér at alle møtrikker, bolte og skruer sidder fast.

• Kontrollér afdækninger og sikkerhed- sanordninger for beskadigelser og korrekt position. Udskift dem om nød- vendigt.

Skift af knive Hvis kniven er sløv, kan den slibes i et fag- værksted. Hvis kniven er beskadiget eller ikke længere er i balance, skal den skiftes.

ven (18). Drej knivskruen (17) mod uret ved hjælp af en skruenøgle (NV13) fra motorspindlen (19).

3. Montér den nye kniv (18) i omvendt

rækkefølge. Vær opmærksom på, at kniven (18) er rigtigt positioneret og at knivskruen (17) er spændt fast. Knivens (18) not skal være på niveau med mo- torens spindel (19). Opbevaring

• Opbevar apparatet på et tørt sted uden for børns rækkevidde. Løsn vin- geskruerne (2) og klap bøjlegrebet (1) sammen, så apparatet optager mindre plads. Ledningerne må ikke komme i klemme.

• Lad motoren køle af, før du stiller ap- paratet i et lukket rum.

• Hæng ikke nylonsække hen over appa- ratet, da der ellers kan dannes fugt. Vi giver ikke garanti for skader på vores produkter, hvis skaderne er et resultat af for- kert udført reparation eller brug af ikke-ori- ginale dele eller anvendelse, som ikke er i overensstemmelse med bestemmelserne. Bortskaffelse/ miljøbeskyttelse Apparatet, tilbehøret og emballagen skal aeveres til miljøvenlig genanvendelse. Elektriskeapparater må ikke bort- skaffes som husholdningsaffald.

• Aever apparatet på en genbrugssta- tion. De anvendte plast- og metaldele kan rensorteres og derefter genanven- des. Kontakt vores service-center for nærmere informationer.

• Smid ikke afklippet græs i skraldespan- den, men kom det i en kompostbehol- der eller brug det som gødning under buske og træer.

• Apparatet må ikke bortskaffes via hus- holdningsaffaldet eller storskrald. Infor- mationer om genbrugsstationer kan du få hos din lokale kommune eller hos dit lokale renovationsselskab.126

Fejlsøgning Problem Mulig årsag FejlafhjælpningApparat starter ikkeDer er ingen strømKontrollér stikkontakt, kabel, ledning, strømstik, og få dem repareret af en autoriseret elektriker ved behovStarthåndtaget (

12) er defektReparationen skal udføres af kundeserviceKulbørster er slidteMotoren er defektGræsset er for langtIndstil en højere klippehøjde. Løft forhjulene ved at trykke på bøjlegrebet (

1). Motoren afbrydes Blokering via fremmedlegemer Fjern fremmedlegemerneArbejdsresultatet er ikke tilfredsstillende, eller motoren arbejder trægtKlippehøjde for lav Indstil en højere klippehøjdeKniven (

18) er sløvSlib kniven eller skift denKnivområdet er stoppet Rengør apparatetKniven er monteret forkert Montér kniven korrektKniven roterer ikkeKniven er blokeret pga. græs Fjern græssetKnivskruen (

17) er løsSpænd knivskruenUnormale lyde, klapren eller vibrationerKnivskruen (

17) er løsSpænd knivskruenKniven er beskadiget Skift af knive

Reservedele/tilbehør Reservedele og tilbehør kan fås på www.grizzlytools-service.eu Hvis du har problemer med bestillingsprocessen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte vores service-center (se side 128).Betjenings-vejledningBetegnelseBestillings- nr.

Garanti Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato. Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti. Garantibetingelser Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette pro- dukts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivel- se af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen be- gynder garantiperioden ikke forfra Garantiperiode og lovpligtige pro- duktansvarskrav Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombytte- de og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re- parationer er omkostningspligtige. Garantiens omfang Apparatet blev produceret meget omhyg- geligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken. Garantiydelsen gælder udelukkende for materiale- og fabrikationsfejl. Denne ga- ranti dækker ikke produktdele, der er udsat for normal slitage og derfor kan betragtes som sliddele (fx kniv eller knivskrue), eller skader på skrøbelige komponenter (f.eks. kontakter). Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. Ligeledes ved skader forårsaget af vand, frost, lyn, ild eller forkert transport. For at sikre en kor- rekt brug af produktet skal alle anvisninger i betjeningsvejledning overholdes nøje. Anvendelser og handlinger, der frarådes i betjeningsvejledningen skal ubetinget undgås. Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved ind- greb, der ikke er foretaget på vores autori- serede servicested, bortfalder garantien. Afvikling af et garantitilfælde For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kassebo- nen og identikationnummeret (f.eks. IAN352227_2007) parat som doku- mentation for købet.

• Artikelnummeret fremgår af mærkepla- den, en indgravering, forrest på din vejledning (forneden til venstre) eller som mærkat på bag- eller undersiden.

• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceaf- deling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.

• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon)128

samt en kort beskrivelse af, hvori de- fekten består og hvornår denne defekt er optrådt indsende portofrit til den ser- viceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ube- tinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialfor- sendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker trans- portemballage. Reparations-service Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores ser- vice-lial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag. Vi kan kun bearbejde apparater, der er ind- sendt tilstrækkeligt emballeret og frankeret. OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores service-lial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – ind- sendte apparater bliver ikke modtaget. Vi bortskaffer dine defekte indsendte appa- rater gratis. Service-Center

Service Danmark Tel.: [phone] E-Mail: [e-mail] IAN 352227_2007 Importør Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 DE-63762 Großostheim Tyskland www.grizzlytools-service.eu129

Oversættelse af den originale CE-konformitetserklæring Hermed bekræfter vi, at El-plæneklipper af serien PRM 1300 A1 Serienummer 000001 - 505000 opfylder følgende gældende EF-direktiver i deres respektive gyldige version: 2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC 2011/65/EU* • (EU) 2015/863 For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt: EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN IEC 63000:2018 EN 55014-1:2017 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62233:2008 Yderligere bekræftes ifølge direktivet 2000/14/EC om støjemission: Lyde󰀨ektniveau: Garanteret: 92 dB(A) Målt: 90,0 dB(A) Anvendt metode for overensstemmelsesvurdering iht. tillæg VI / 2000/14/EC Rapporteret organ: TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Germany (NB 0036) Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring: Christian Frank Dokumentationsbefuldmægtiget Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany
