INSTRUKCJA OBSŁUGI Viaggio 22 Shuttle PEG PEREGO

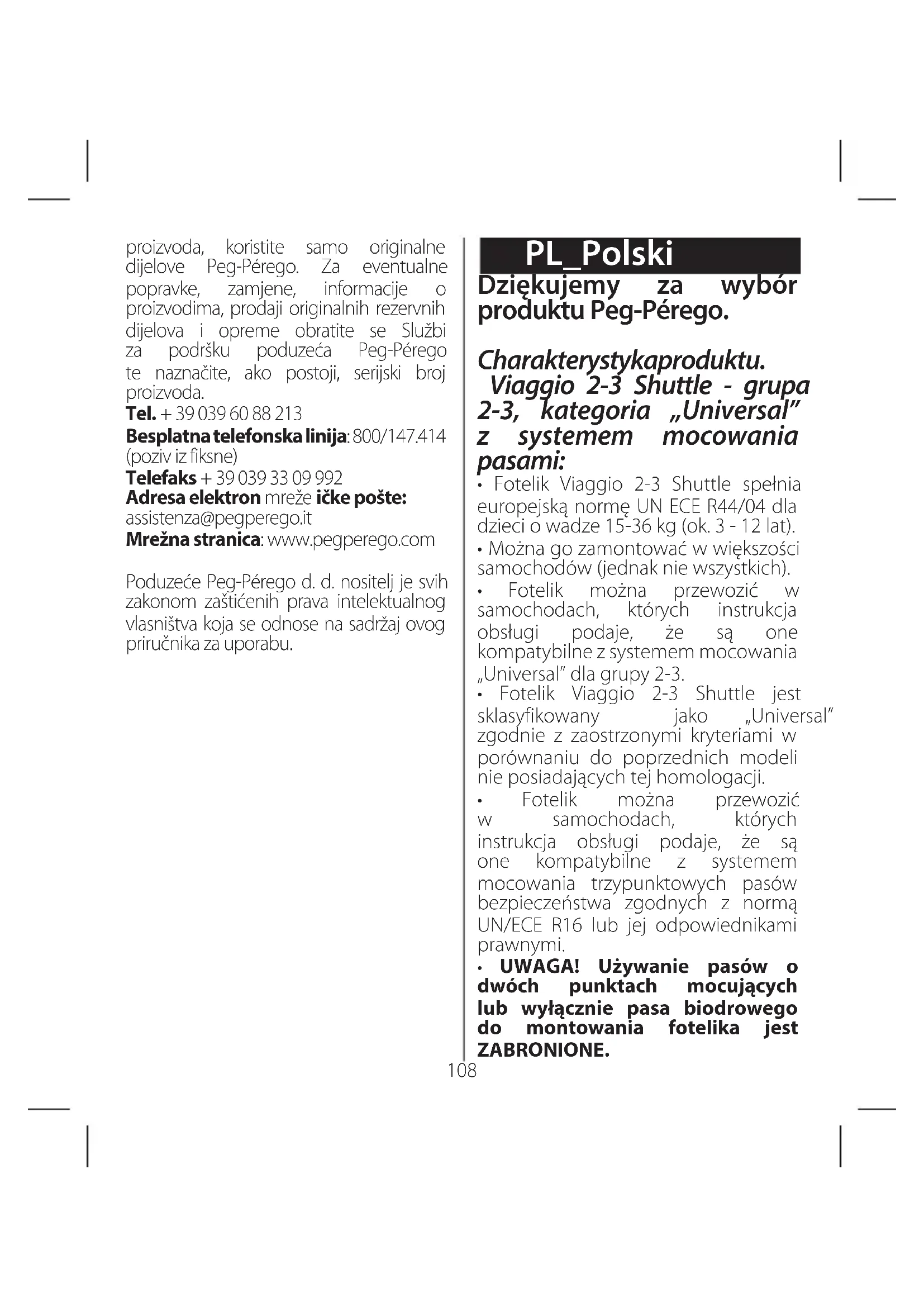

Fotelik Viaggio 2-3 Shuttle spełnia europejską normę UN ECE R44/04 dla dzieci o wadze 15-36 kg (ok. 3 - 12 lat).

Można go zamontować w większości samochodów (jednak nie wszystkich).

Fotelik można przewozić w samochodach, których instrukcja obsługi podaje, że są one kompatybilne z systemem mocowania „Universal” dla grupy 2-3.

Fotelik Viaggio 2-3 Shuttle jest sklasyfikowany jako „Universal” zgodnie z zaostrzonymi kryteriami w porównaniu do poprzednich modeli nie posiadających tej homologacji.

Fotelik można przewozić w samochodach, których instrukcja obsługi podaje, że są one kompatybilne z systemem mocowania trzypunktowych pasów bezpieczeństwa zgodnych z normą UN/ECE R16 lub jej odpowiednikami prawnymi.

UWAGA! Używanie pasów o dwóch punktach mocujących lub wyłącznie pasa biodrowego do montowania fotelika jest ZABRONIONE. PL_Polski109 Viaggio 2-3 Shuttle - grupa 2-3, kategoria „Semi- universal” z systemem Isofix i samochodowymi pasami bezpieczeństwa:

• Fotelik Viaggio 2-3 Shuttle spełnia europejską normę UN ECE R44/04 dla dzieci o wadze 15-36 kg (ok. 3 - 12 lat).

• Fotelik można przewozić w samochodach, których instrukcja obsługi podaje, że są one kompatybilne z systemem mocowania trzypunktowych pasów bezpieczeństwa zgodnych z normą UN/ECE R16 lub jej odpowiednikami prawnymi. Samochód powinien posiadać system mocowania Isofix.

• Można go zamontować w większości samochodów, które posiadają system Isofix – lista modeli samochodów z systemem Isofix znajduje się w kieszonce fotelika oraz na naszej stronie internetowej www.akord. poznan.pl w zakładce INSTRUKCJE.

• Fotelik można przewozić w samochodach, których instrukcja obsługi podaje, że są one kompatybilne z systemem mocowania trzypunktowych pasów bezpieczeństwa zgodnych z normą UN/ECE R16 lub jej odpowiednikami prawnymi. UWAGA! Używanie pasów o dwóch punktach mocujących lub wyłącznie pasa biodrowego do montowania fotelika jest ZABRONIONE. UWAGA! Przeczytaj uważnie poniższą instrukcję i zachowaj ją na przyszłość. Stosowanie się do zawartych w niej wskazówek i poleceń zapobiegnie powstaniu niebezpiecznych dla zdrowia i życia dziecka sytuacji.

• Obsługą i montażem fotelika Viaggio 2-3 Shuttle mogą się zajmować wyłącznie osoby dorosłe. Regulacja i montaż fotelika mogą być przeprowadzane tylko wtedy, gdy dziecko nie znajduje się w foteliku.

• Podczas jazdy samochodem nigdy nie trzymaj dziecka w ramionach lub na kolanach, przewoź je zawsze w foteliku. Podczas nagłego hamowania, nawet przy niewielkiej prędkości, nie utrzymasz dziecka w rękach.

• Nie wkładaj palców w ruchome mechanizmy fotelika

• Szczególnie uważaj by bagaż lub inne przedmioty znajdujące się w samochodzie nie zraniły dziecka podczas wypadku.

• Przestrzegaj po kolei wszystkich kroków montażu zawartych w instrukcji. Inne metody montażu mogą spowodować wypięcie fotelika.

• Nigdy nie pozostawiaj dziecka w foteliku bez opieki – obserwuj je nawet w czasie snu.

• Nigdy nie wyjmuj ani nie odpinaj dziecka z fotelika, gdy samochód jest w ruchu.

• Upewniaj się, że fotelik nie opiera się o ruchome elementy fotela samochodu lub drzwi.

• Wyreguluj odpowiednio wysokość i napięcie pasów i upewnij się, że110 przylegają do ciała dziecka, lecz go nie cisną. Sprawdź czy pas nie uległ skręceniu i czy dziecko nie jest wstanie samo odpiąć pasów.

• Nie używaj fotelika bez oryginalnej tapicerki - nie może ona być zastąpiona inną, nie zatwierdzoną przez producenta, gdyż jest integralną częścią produktu i systemu bezpieczeństwa.

• Nie wyjmuj ani nie wymieniaj styropianowych części fotelika, gdyż stanowią one o bezpieczeństwie fotelika.

• W razie jakichkolwiek wątpliwości skontaktuj się z producentem bądź sprzedawcą.

• Numer seryjny oraz informacje o produkcie znajdują się na naklejce pod fotelikiem (rys. 24).

• Nie usuwaj dodatkowych i wszytych metek – ich usunięcie może spowodować niezgodność fotelika z prawem dotyczącym bezpieczeństwa drogowego.

• W żadnych okolicznościach nie modyfikuj produktu.

• Skontaktuj się z serwisem w celach informacyjnych, gwarancyjnych, naprawczych lub wymiany części.

• Fotelik musi być zawsze zamontowany w samochodzie, nawet jeśli dziecko nie jest w nim przewożone. W przypadku nagłego hamowania, fotelik niezamontowany może wyrządzić krzywdę pozostałym pasażerom.

• Używanie akcesoriów nie zatwierdzonych przez producenta może być niebezpieczne.

• Nigdy nie wkładać gorących napojów do uchwytów na napoje (jeśli znajdują się one na wyposażeniu).

• Nigdy nie należy pozostawiać dziecka samego w samochodzie, nawet przez krótki czas. Temperatura wewnątrz pojazdu może ulec nagłej zmianie i stać się niebezpieczna dla przebywającego w nim dziecka.

• Nie używać dziecięcego fotelika samochodowego w razie braku lub niesprawności którejkolwiek z jego części lub jeśli został on poddany znacznym obciążeniom wskutek wypadków, ponieważ mogło dojść do uszkodzenia konstrukcji fotelika, które może być niewidoczne, lecz bardzo niebezpieczne.

• Korzystając z używanego produktu, należy upewnić się, że jest to jeden z ostatnich modeli, dołączono do niego instrukcje oraz że wszystkie jego części są w pełni sprawne. Przestarzały produkt może nie spełniać norm bezpieczeństwa z uwagi na naturalne procesy starzenia materiałów oraz zmiany przepisów. W razie jakichkolwiek wątpliwości należy skontaktować się z biurem obsługi klienta producenta. 1 WAŻNE!

• Fotelik Viaggio 2-3 Shuttle musi być montowany przodem do kierunku jazdy.

• Nie montuj fotelika na siedzeniach, które nie są usytuowane przodem do kierunku111 jazdy.

• Zawsze bezpieczniej jest montować fotelik na tylnym siedzeniu, po stronie pasażera.

• Jeśli fotelik montowany jest na przednim siedzeniu, zalecanym jest usytuować fotelik jak najdalej od deski rozdzielczej.

2 ELEMENTY SKŁADOWE FOTELIKA

Upewnij się, że nie brakuje żadnych elementów składowych fotelika i skontaktuj się ze sprzedawcą w przypadku jakichkolwiek niezgodności. Produkt składa się z siedziska z podłokietnikami (rys. a) oraz regulowanego pasa ramiennego, ukrytego w bazie fotelika (rys. b). Jak zamontować fotelik w samochodzie z systemem mocowania Isofix Ten sposób montowania fotelika przeznaczony jest dla samochodów posiadających system Isofix. Jeżeli Twój samochód nie jest wyposażony w system Isofix – przejdź do następnej sekcji. Po więcej informacji oraz większego bezpieczeństwa zajrzyj do instrukcji obsługi swojego pojazdu. Zaczepy systemu Isofix gwarantują lepszą stabilność i większe bezpieczeństwo fotelika, nie zastępują jednak funkcji pasów bezpieczeństwa.

Dźwignia do wysuwania zaczepów Isofix znajduje się w otworze z przodu siedziska zaznaczonym na żółto (rys. a). Pociągnij ją do siebie (rys. b) i maksymalnie wysuń zaczepy Isofix (rys. c). Aby upewnić się, że zaczepy Isofix są maksymalnie wysunięte, jeszcze raz pociągnij dźwignię.

Zakleszcz zaczepy Isofix na ich mocowaniach w samochodzie, aż nie usłyszysz kliknięcia.

WAŻNE! Prawidłowy montaż oznaczony jest po bokach bazy fotelika: zielony kolor oznacza prawidłowy montaż (rys. a), podczas gdy czerwony sygnał sugeruje nieprawidłowość zapięcia (rys. b).

Gdy zaczepy Isofix są prawidłowo zamontowane, pociągnij raz jeszcze centralną dźwignię w otworze z przodu siedziska (rys. a) jednocześnie mocno dopychając fotelik do siedzenia samochodu (rys. b).

Aby wymontować fotelik z samochodu pociągnij dźwignię (1) aż nie pojawią się żółte zaczepy Isofix. Następnie przesuń do siebie dwa żółte guziczki znajdujące się po bokach zaczepów (2), aby zwolnić mocowania. Wyciągnij fotelik z samochodu.

Aby schować zaczepy Isofix pociągnij centralną dźwignię w otworze z przodu siedziska (1), i schowaj zaczepy Isofix dopychając je do fotelika (2). Jak zamontować fotelik w samochodzie bez systemu mocowania Isofix

Umieść fotelik Viaggio 2-3 Shuttle112 na siedzeniu samochodu, przodem do kierunku jazdy. Zaczepy Isofix zostaw schowane w środku fotelika. Jak zabezpieczyć dziecko w foteliku samochodowym Viaggio 2-3 Shuttle

Umieść dziecko w foteliku jak ukazano na ilustracji upewniając się, żeby fotelik nie przesunął się.

Zabezpiecz dziecko pasem samochodowym jak pokazano na rysunku.

Zapnij pas, upewniając się, że jest prawidłowo zamontowany. Oba pasy, zarówno ramienny jak i biodrowy muszą przechodzić pod podłokietnikiem.

Dla dodatkowego bezpieczeństwa i dopasowania pasa bezpieczeństwa fotelik posiada własny pas. Aby go użyć podążaj za instrukcjami poniżej. Unieś tapicerkę z tyłu fotelika (1), wyjmij czerwoną klamrę (2) i przełóż ją pod rączką do przenoszenia fotelika (3).

Wydłuż pas naciskając metalowy przycisk z tyłu siedziska (1) i wyciągając go ku górze (2). Dla lepszego napięcia przełóż pas pod rączką do przenoszenia fotelika.

Wsuń pas samochodowy w czerwoną klamrę i obniż wysokość pasa samochodowego (1) pociągając pas fotelika (2).

Czerwona klamra powinna znajdować się tuż nad poziomem ramion. Jak zdjąć tapicerkę Tapicerkę fotelika Viaggio 2-3 Shuttle można zdjąć do czyszczenia. Materiał na podłokietnikach jest zamontowany na stałe.

Instrukcja dotycząca zasad czyszczenia tapicerki znajduje się na metce (patrz rysunek).

Zdejmij materiał z bocznych guzików.

Odczep napy znajdujące się pod tapicerką w tylnej części siedziska. Zdejmij materiał. Czyszczenie i konserwacja elementów tapicerowanych Szczotkuj elementy tapicerowane, aby usunąć kurz.

• Instrukcja dotycząca zasad czyszczenia znajduje się na metce wszytej w tapicerkę siedziska (pkt 18).

• Nie używaj chlorowych wybielaczy.

• Nie czyść chemicznie.

• Nie usuwaj plam rozpuszczalnikami.

• Nie suszyć w suszarce bębnowej. Jak założyć tapicerkę

Naciągnij materiał zaczynając od przodu fotelika i dopasuj do jego kształtu (rys. a), a następnie zaczep napy materiału na tyle siedziska (rys. b).

Załóż materiał na boczne guziki. Transport fotelika

Viaggio 2-3 Shuttle posiada113 specjalną rączkę służącą do przenoszenia fotelika. Numer seryjny

Pod fotelikiem Viaggio 2-3 Shuttle znajdują się wszystkie niezbędne informacje dotyczące produktu: nazwa, data produkcji, numer seryjny oraz homologacje (pomarańczowe etykiety). Informacje te są potrzebne przy składaniu ewentualnych reklamacji. Uchwyt na napoje 25• Fotelik samochodowy jest wyposażony w uchwyt na napoje. Umieścić uchwyt na napoje na przycisku w ksztalcie grzyba obecnym po obu stronach siedzenia (fig_a) i zabezpieczyć go (fig_b). Konserwacja produktu

• Czyszczenie tapicerki może być przeprowadzone tylko przez osobę dorosłą.

• Zachowaj w czystości wszelkie ruchome elementy.

• Regularnie czyść plastikowe elementy za pomocą wilgotnej szmatki. Nie stosuj chemikaliów, wybielaczy ani innych środków czystości.

• Szczotkuj elementy tapicerowane, aby usunąć kurz.

• Chroń produkt przed niekorzystnymi warunkami atmosferycznymi, tj. deszcz, śnieg czy wilgoć. Zbyt długie wystawianie produktu na działanie promieni słonecznych może spowodować zmiany w odcieniu i fakturze tkaniny.

• Przechowuj produkt w suchym i zacienionym miejscu. Jak należy odczytywać etykietę homologacji

• Ta sekcja wyjaśnia jak należy interpretować etykietę homologacji (pomarańczowa etykieta).

• Etykieta jest podwójna, gdyż niniejszy fotelik jest przystosowany do dwojakiego sposobu montażu w samochodzie:

• System mocowania za pomocą trzypunktowych pasów bezpieczeństwa oraz systemu Isofix (kategoria „Semi-Universal” oznacza kompatybilność fotelika z systemem Isofix).

• System mocowania za pomocą 3-punktowych pasów bezpieczeństwa (kategoria „Universal” oznacza kompatybilność fotelika z samochodami o 3-punktowych pasach bezpieczeństwa).

• Górna część etykiety prezentuje znak towarowy producenta i nazwę produktu.

• Litera E znajdująca się w kółku przedstawia znak homologacji europejskiej, podczas gdy numer oznacza kraj dostosowany do norm.

• Numer homologacji: jeżeli numer zaczyna się od 04 oznacza on czwartą poprawkę (obecnie prawomocną) Regulacji R44.

• Wzorzec odniesienia: UN/ECE R44/04.114

• Numer seryjny: poza homologacją każdy produkt posiada także własny numer seryjny. PEG-PÉREGO S.p.A. Peg-Pérego SpA to firma z wdrożonym systemem zarządzania jakością certyfikowanym przez TÜV Italia Srl, zgodnie z normą ISO 9001. Producent Peg-Pérego zastrzega sobie prawo do wprowadzania zmian w modelach prezentowanych w niniejszej publikacji dla celów technicznych i reklamowych. Serwis gwarancyjny i pogwarancyjny Peg- Pérego Jeżeli jakakolwiek z części zgubi się lub ulegnie zniszczeniu, nie używaj zamienników. W celu zdobycia informacji, wymiany lub naprawy produktu bądź zakupienia oryginalnych części możesz skontaktować się z producentem lub dystrybutorem w swoim kraju. tel. 0039/039/60.88.213 fax. 0039/039/33.09.992 e-mail assistenza@pegperego.it www.pegperego.com Wszelkie prawa autorskie dotyczące treści niniejszej instrukcji są własnością firmy Peg-Pérego S.p.A. i są chronione obowiązującym prawem. Σας ευχαριστούμε που επιλέξατε προϊόν Peg-Pérego. Κάθισμα αυτοκινήτου, Viaggio 2-3 Shuttle κατηγορία “Universal” με ζώνες
