MANUALE UTENTE Viaggio 22 Shuttle PEG PEREGO

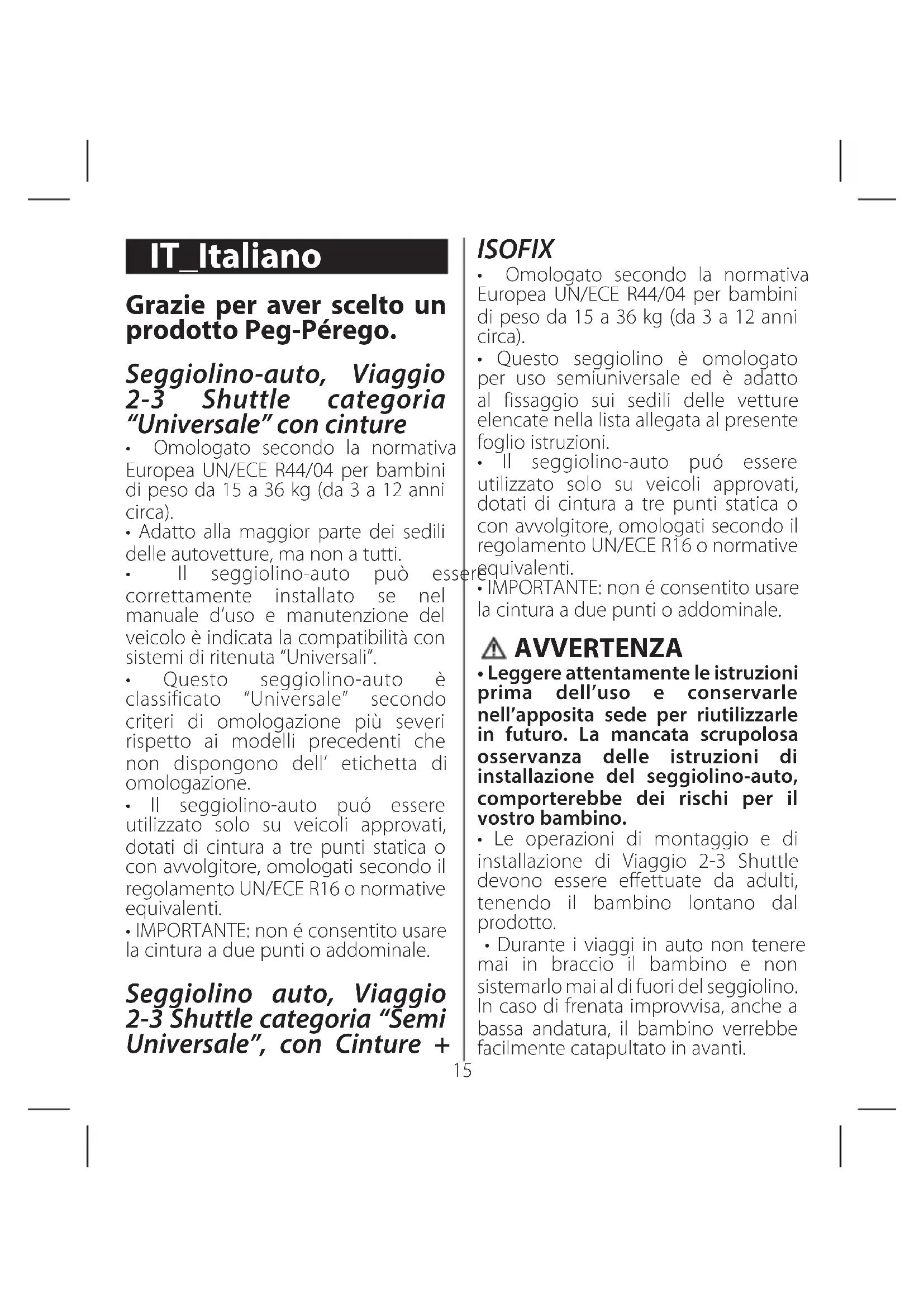

IT_Italiano Grazie per aver scelto un prodotto Peg-Pérego. Seggiolino-auto, Viaggio 2-3 Shuttle categoria “Universale” con cinture

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 15 a 36 kg (da 3 a 12 anni circa).

• Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti.

• Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali”.

• Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione.

• Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R16 o normative equivalenti.

• IMPORTANTE: non é consentito usare la cintura a due punti o addominale. Seggiolino auto, Viaggio 2-3 Shuttle categoria “Semi Universale”, con Cinture + ISOFIX

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 15 a 36 kg (da 3 a 12 anni circa).

• Questo seggiolino è omologato per uso semiuniversale ed è adatto al fissaggio sui sedili delle vetture elencate nella lista allegata al presente foglio istruzioni.

• Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R16 o normative equivalenti.

• IMPORTANTE: non é consentito usare la cintura a due punti o addominale. AVVERTENZA

• Leggere attentamente le istruzioni prima dell’uso e conservarle nell’apposita sede per riutilizzarle in futuro. La mancata scrupolosa osservanza delle istruzioni di installazione del seggiolino-auto, comporterebbe dei rischi per il vostro bambino.

• Le operazioni di montaggio e di installazione di Viaggio 2-3 Shuttle devono essere effettuate da adulti, tenendo il bambino lontano dal prodotto.

• Durante i viaggi in auto non tenere mai in braccio il bambino e non sistemarlo mai al di fuori del seggiolino. In caso di frenata improvvisa, anche a bassa andatura, il bambino verrebbe facilmente catapultato in avanti.16

• Evitare di introdurre le dita nei meccanismi.

• In auto prestare particolare attenzione a bagagli o altri oggetti che possono causare lesioni al bambino nel seggiolino-auto in caso di incidente.

• Non utilizzare metodologie di installazione diverse da quelle indicate, pericolo di distacco dal sedile.

• Non lasciare mai incustodito il vostro bambino nel seggiolino-auto: sorvegliarlo anche mentre dorme.

• Se la vettura è in movimento, non togliere mai il bambino dal seggiolino- auto.

• Prestare attenzione che il seggiolino- auto non rimanga bloccato da una parte mobile del sedile o da una portiera.

• Regolare l’altezza e la tensione delle cinture verificando che siano aderenti al corpo del bambino senza stringere troppo; verificare che la cintura di sicurezza non sia attorcigliata e che il bambino non la sganci da solo.

• Non utilizzare il seggiolino-auto senza il rivestimento di tessuto, tale rivestimento non può essere sostituito da uno non approvato dal costruttore in quanto costituisce parte integrante del seggiolino e della sicurezza.

• Non rimuovere o cambiare la parte bianca in polistirolo sotto la seduta in quanto costituisce parte integrante della sicurezza.

• In caso di dubbi, rivolgersi al costruttore o al rivenditore di questo seggiolino-auto.

• Questo articolo è numerato progressivamente grazie all’ etichetta di omologazione posta nella parte inferiore del sedile (fig. 24).

• Non staccare le etichette adesive e cucite; potrebbero rendere il prodotto non conforme ai sensi di norma.

• Non effettuare modifiche al prodotto.

• Per eventuali riparazioni, sostituzioni di pezzi e informazioni sul prodotto, contattare il servizio assistenza post- vendita. Le varie informazioni sono all’ultima pagina di questo manuale.

• In caso di utilizzo della vettura con il seggiolino auto vuoto, se il seggiolino è agganciato agli attacchi isofix dell'auto, è possibile lasciarlo in vettura; se invece non vengono utilizzati gli attacchi Isofix, rimuoverlo dal sedile: in caso di incidente potrebbe essere pericoloso per altri occupanti.

• Non utilizzare accessori che non siano approvati dal costruttore o dalle competenti autorità.

• Se presenti, non inserire mai nei portabibite bevande calde.

• Non lasciare il bambino incustodito in auto anche per brevi periodi. La temperatura interna dell'abitacolo può cambiare in modo repentino e diventare pericolosa per il bambino all'interno.

• Non utilizzare il seggiolino-auto se presenta rotture o pezzi mancanti o se è stato sottoposto a sollecitazioni violente in un incidente perchè potrebbe avere subito danni strutturali non visibili ma estremamente pericolosi.

• Se il prodotto è di seconda mano,17 verificate che sia un modello di recente costruzione, sia corredato da istruzioni e sia funzionante in tutte le sue parti. Un prodotto obsoleto potrebbe essere non conforme a causa del naturale invecchiamento dei materiali e del rinnovamento delle normative. In caso di dubbi, contattate il centro assistenza dell’ azienda produttrice. 1_ IMPORTANTE

• "Viaggio 2-3 Shuttle": seggiolino auto di Gruppo 2-3, deve essere installato in senso di marcia.

• Non installare “Viaggio 2-3 Shuttle” su sedili rivolti in direzione opposta al senso di marcia o trasversalmente al senso comune di marcia del veicolo.

• Si consiglia sempre l'uso del sedile posteriore sul lato opposto al guidatore.

• In caso di installazione su sedile anteriore, si raccomanda di posizionare il seggiolino il più lontano possibile dal cruscotto. Componenti dell' articolo 2• Verificare il contenuto presente nell'imballo e in caso di reclamo contattare il Servizio Assistenza post- vendita. Il seggiolino auto è composto da: seduta dotata di braccioli (a), cinghia regolazione spalla, inserita sotto la confezione del sedile (b). Come agganciare il seggiolino in auto per chi possiede una vettura con attacchi Isofix E' possibile utilizzare questo tipo di aggancio se la vostra vettura è dotata di ganci Isofix. Se la vostra vettura ne è sprovvista, andate alla sezione successiva. Per maggiori informazioni sulla presenza e posizione dei ganci, consultare il manuale d'uso della vettura. L'aggancio ai connettori garantisce una maggior stabilità e sicurezza in auto, ma non sostituisce la funzione delle cinture del veicolo per trattenere in sicurezza il bambino. 3• Per allungare i connettori situati all’ interno della seduta, agire sulla maniglia posta sulla parte anteriore del seggiolino, inserendo la mano nella fessura evidenziata dal profilo giallo (fig_a) tirando longitudinalmente verso di sè (fig_b). I connettori verranno espulsi automaticamente (fig_c). Ripetere l’operazione per assicurarsi che i connettori siano stati espulsi contemporaneamente e alla massima estensione. 4• Agganciare i connettori del seggiolino ai ganci Isofix del sedile dell'auto, fino al "click". 5• IMPORTANTE: Il corretto aggancio fra attacco Isofix vettura e i connettori del sedile è verificato dalla presenza della spia di colore verde posta sopra i connettori (fig_a). La presenza della spia di colore rosso indica un NON corretto aggancio (fig_b).18 6• Una volta agganciato correttamente il seggiolino, tirare nuovamente la maniglia centrale (fig_a) e contemporaneamente spingere il prodotto contro il sedile (fig_b). 7• Per sganciare Viaggio 2-3 Shuttle dal sedile vettura, tirare la maniglia (1) fino alla completa esposizione dei connettori. Facendo questa operazione, i pulsanti gialli di sgancio saranno visibili ai lati della base, quindi tirare i due pulsanti (2) fino ad udire un click di apertura dei connettori. A questo punto è possibile rimuovere il seggiolino. 8• Per riposizionare i connettori all’ interno del sedile tirare nuovamente la leva (1) e contemporaneamente spingere uno dei due connettori (2) fino alla minima esposizione degli stessi. Come agganciare il seggiolino in auto per chi non possiede una vettura con attacchi Isofix 9• Posizionare il seggiolino Viaggio 2-3 Shuttle sul sedile dell'auto nel senso di marcia del veicolo, lasciando i connettori all’ interno del sedile. Come assicurare il bambino su Viaggio 2-3 Shuttle 10• Accomodare il bambino come in figura facendo attenzione che il seggiolino non si sposti durante questa operazione. 11• Far passare la cintura di sicurezza dell'auto, come in figura. 12• Agganciare la cintura di sicurezza dell'auto, fino al click. Posizionare i due rami della cintura come in figura; sia il ramo vita che il ramo spalla della cintura devono passare sotto il bracciolo. 13• Per completare l'aggancio in auto è possibile utilizzare il passante spalla regolabile. Per sfilare il passante dalla sua sede posta sotto il tessuto della seduta, seguire la sequenza in figura. 14• Sfilare il nastro dal passante posto sotto il sedile. 15• Allungare il nastro del passante spalla premendo sul pulsante posto dietro la seduta (1) e contemporaneamente tirando verso l' alto (2). 16• Inserire la cintura di sicurezza nel passante spalla (come nel riquadro) quindi abbassare il passante spalla (1) tirando il cinturino (2). 17• L' altezza giusta del passante spalla è appena sopra il livello delle spalle. Come sfoderare il rivestimento in tessuto La seduta in tessuto di Viaggio 2-3 Shuttle può essere rimossa per la pulizia. I braccioli non sono sfoderabili. 18• Seguire le istruzioni di lavaggio riportate sull'etichetta della confezione (evidenziata in figura). 19• Sfilare i due occhielli dai relativi bottoni posti lateralmente alla seduta del seggiolino. 20• Sganciare le due linguette dal19 fondo del seggiolino. Manutenzione e pulizia del rivestimento in tessuto. Spazzolare le parti in tessuto per allontanare la polvere.

• Per il lavaggio attenersi all'etichetta cucita sulla confezione del prodotto (fig. 18).

• non candeggiare al cloro;

• non smacchiare con solventi;

• non asciugare a mezzo di asciugabiancheria a tamburo rotativo. Come rivestire il seggiolino-auto 21• Calzare dal fronte del seggiolino il rivestimento inserendo il profilo nell’apposita sede (fig_a); inserire i due ganci della seduta nelle apposite sedi vicine alla parte posteriore del sedile (fig_b). 22• Infine agganciare le due asole laterali ai bottoni presenti sui fianchi. Trasporto 23• Viaggio 2-3 Shuttle è comodamente trasportabile per mezzo dell’apposita maniglia di trasporto. Numeri di serie 24• Viaggio 2-3 Shuttle riporta sotto la seduta le informazioni relative a: nome del prodotto, data di produzione e numerazione seriale dello stesso; inoltre riporta l' etichetta arancione di omologazione. Portabibite 25• Il seggiolino auto è dotato di portabibite. Posizionare il portabibite sul funghetto, presente da entrambi i lati della seduta (fig_a) ed agganciarlo (fig_b). Pulizia del prodotto

• Il vostro prodotto necessita di un minimo di manutenzione. Le operazioni di pulizia e manutenzione devono essere effettuate solo da adulti.

• Si raccomanda di tenere pulite tutte le parti in movimento.

• Periodicamente pulire le parti in plastica con un panno umido, non usare solventi o altri prodotti simili.

• Spazzolare le parti in tessuto per allontanare la polvere o lavare seguendo l’ apposita sezione.

• Non pulire i componenti in polistirolo con solventi o altri prodotti simili.

• Proteggere il prodotto da agenti atmosferici come acqua, pioggia o neve; l’esposizione continua e prolungata al sole potrebbe causare cambiamenti di colore in molti materiali.

• Conservare il prodotto in un posto asciutto. Come leggere l'etichetta di omologazione

• In questo paragrafo vi spieghiamo20 come leggere l’etichetta di omologazione (etichetta arancione).

• L’etichetta è doppia perchè questo seggiolino-auto è omologato per essere fissato in auto in due modi:

• Sistema di aggancio con cintura a tre punti statica o con avvolgitore e connettori integrati nella seduta (la scritta SEMI- UNIVERSAL indica la compatibilità del seggiolino-auto con veicoli equipaggiati con sistema ISOFIX).

• Sistema di aggancio con cintura a tre punti statica o con avvolgitore (la scritta UNIVERSAL indica la compatibilità del seggiolino-auto su veicoli dotati di questo tipo di cintura).

• In alto all’etichetta c’è il marchio dell’azienda produttrice e il nome del prodotto.

• La lettera E in un cerchio: indica il marchio di omologazione Europea e il numero definisce il paese che ha rilasciato l’omologazione (1: Germania, 2: Francia, 3: Italia, 4: Paesi Bassi, 11: Gran Bretagna, 24: Irlanda).

• Numero di omologazione: se inizia con 04 vuol dire che è il quarto emendamento (quello attualmente in vigore) del regolamento R44.

• Normativa di riferimento: UN/ECE R44/04.

• Numero progressivo di produzione: personalizza ogni seggiolino, dal rilascio dell’omologazione ognuno è contraddistinto dal proprio numero. PEG-PÉREGO S.p.A. Peg-Pérego SpA è un azienda con sistema di gestione qualità certificato da TÜV Italia Srl, in accordo alla norma ISO 9001. Peg Pérego potrà apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione, per ragioni di natura tecnica o commerciale. Servizio assistenza Peg-Pérego Se fortuitamente parti del modello vengono perse o danneggiate, usare solo pezzi di ricambio originali Peg- Pérego. Per eventuali riparazioni, sostituzioni, informazioni sui prodotti, vendita di ricambi originali e accessori, contatta il Servizio Assistenza Peg- Pérego indicando, qualora fosse presente, il numero seriale del prodotto. tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa) fax 0039/039/33.09.992 e-mail assistenza@pegperego.it sito internet www.pegperego.com Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti.21 Thank you for choosing a Peg-Pérego product. Car seat, Viaggio 2-3 Shuttle "Universal" category with straps

(in combinazione con connettori Isox per vettura) La PegPerego S.p.A. dichiara sotto la propria responsabilità che l’ articolo in oggetto è stato sottoposto a test di collaudo interni e omologato secondo le normative vigenti presso laboratori esterni ed indipendenti. 10 Marzo 2016 VIAGGIO 23 SHUTTLE IMVS VIAGGIO 23 SHUTTLE IMVS

10 Marzo 2016PEG-PEREGO S.p.A. VIA DE GASPERI 50 20862 ARCORE MB ITALIA tel. 0039•039•60881 - fax 0039•039•615869-616454 Servizio Post Vendita/After Sale: tel. 0039•039•6088213 fax: 0039•039•3309992 www.pegperego.com FI001801I239 Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG-PEREGO S.p.A. e sono tutelati dalle leggi vigenti. All of the intellectual property rights for the contents of this instruction manual belong to PEG-PEREGO S.p.A. and are protected by the laws in force. 800-147414
