HG06876 - Elektryczny opryskiwacz PARKSIDE - Bezpłatna instrukcja obsługi

Typ produktu	Plecakowy opryskiwacz (16 L)
Marka	Parkside
Model	HG06876
Pojemność zbiornika	16 L
Wymiary (dł. x szer. x wys.)	350 x 184 x 490 mm
Masa bez cieczy	3,2 kg
Masa maksymalna (pełny zbiornik)	19,2 kg
Maksymalne ciśnienie robocze	2-4 bar
Długość węża opryskowego	1300 mm
Średni wydatek (dysza stożkowa)	0,85 l/min (przy 3 bar)
Średni wydatek (dysza wachlarzowa)	0,90 l/min (przy 3 bar)
Średni wydatek (dysza podwójna stożkowa)	1,40 l/min (przy 3 bar)
Średni wydatek (dysza czterootworowa)	1,20 l/min (przy 3 bar)
Dołączone dysze	Stożkowa, wachlarzowa, podwójna stożkowa, czterootworowa
Temperatura pracy	0-40 °C
Sposób transportu	Na plecach z pasami
Rodzaj pompy	Ręczna pompa dźwigniowa
Zawór regulacji ciśnienia	Tak (otwarcie 1,4 bar, zamknięcie 1 bar)
Filtry	Sito filtrujące i filtr na rękojeści
Zawartość dostawy	Opryskiwacz, wąż, pasy, instrukcja, części zamienne
Gwarancja	3 lata
Normy	EN ISO 19932-1:2013, EN ISO 19932-2:2013
Zastosowanie zgodne z przeznaczeniem	Woda i dopuszczone do stosowania w ogrodzie/szklarni środki ochrony roślin

Często zadawane pytania - HG06876 PARKSIDE

Jak zmontować opryskiwacz Parkside HG06876?

Zamocuj wybraną dyszę na zaworze regulacji ciśnienia, a następnie podłącz wąż opryskowy do rękojeści i zbiornika. Dokręć wszystkie nakrętki złączne. Dostosuj pasy transportowe do swojego wzrostu.

Jak napełnić zbiornik opryskiwacza?

Odkręć pokrywę zbiornika i powoli wlewaj przygotowany płyn przez sito filtrujące. Nie przekraczaj 16 L. Przestrzegaj instrukcji bezpieczeństwa producenta środka chemicznego.

Jak ustawić ciśnienie robocze?

Poruszaj dźwignią pompy w górę i w dół, aż do osiągnięcia ciśnienia 2-4 bar. Zawór regulacji ciśnienia otwiera się przy 1,4 bar i zamyka przy 1 bar.

Jak opryskiwać w sposób ciągły?

Naciśnij dźwignię spustu oprysku, a następnie przesuń blokadę oprysku do tyłu, aby utrzymać strumień. Aby zatrzymać, przesuń blokadę do przodu.

Jak wyczyścić opryskiwacz po użyciu?

Opróżnij zbiornik i spuść pozostałe ciśnienie. Odłącz dyszę i umyj ją bieżącą wodą. Wypłucz zbiornik i przewody. Wyczyść filtr na rękojeści szczoteczką.

Jak przechowywać opryskiwacz?

Po czyszczeniu i wysuszeniu zamocuj wąż opryskowy na jego uchwycie. Przechowuj w suchym miejscu, chroniąc przed mrozem i oparami amoniaku.

Co zrobić, jeśli nie gromadzi się ciśnienie w zbiorniku?

Sprawdź, czy pokrywa zbiornika i nakrętki złączne są mocno dokręcone. Jeśli tłok jest uszkodzony, wymień go na dostarczoną część zamienną.

Co zrobić, jeśli dysza jest zatkana?

Spuść ciśnienie, zdejmij dyszę i wyczyść ją igłą lub szczoteczką. Nigdy nie dmuchaj ustami.

Jakie są podstawowe środki ostrożności?

Zawsze noś sprzęt ochronny (okulary, rękawice, odzież, buty). Unikaj opryskiwania w kierunku ludzi, zwierząt lub źródeł wody. Nie pozostawiaj produktu na słońcu.

Jak zmienić środek chemiczny w opryskiwaczu?

Całkowicie opróżnij zbiornik, spuść ciśnienie, dokładnie wyczyść opryskiwacz zgodnie z rozdziałem o czyszczeniu, a następnie napełnij nowym środkiem.

INSTRUKCJA OBSŁUGI HG06876 PARKSIDE

Wskazówki montażu, obsługi i bezpieczeństwa

SK

TLAKOVÝPOSTREKOVAČ NA CHRBÁT 16 L

Pokyny pre montáž, obsluhu a bezpečnostné pokyny

DK

RYGSÆK-TRYKSPR∅JTER 16 LITER

Użycie zgodne z przeznaczeniem....Strona 60

Opis części......Strona 60

Dane techniczne ...... Strona 61

Zawartość......Strona 61

Wskazówki bezpieczeństwa......Strona 62

Ogólne wskazówki bezpieczeństwa......Strona 62

Zawór regulacji ciśnienia......Strona 64

Wymiana dyszy ...... Strona 64

Przed uruchomieniem ...... Strona 64

Uruchomienie......Strona 65

Montowanie rurki do spryskiwania ...... Strona 65

Napełnianie zbiornika opryskiwacza ciśnieniowego ...... Strona 65

Wymiana chemikaliów......Strona 66

Uzyskiwanie ciśnienia roboczego ...... Strona 66

Opryskiwanie .... Strona 66

Opróżnianie opryskiwacza ciśnieniowego i utylizacja cieczy roboczej......Strona 66

Przenoszenie produktu......Strona 67

Czyszczenie i pielęgnacja......Strona 67

Czyszczenie opryskiwacza ciśnieniowego......Strona 67

Przechowywanie opryskiwacza ciśnieniowego......Strona 68

Usuwanie usterek......Strona 68

Stosowanie części zamiennych ...... Strona 69

Utylizacja ...... Strona 70

Gwarancja ...... Strona 70

Sposób postępowania w przypadku naprawy gwarancyjnej......Strona 70

Serwis ...... Strona 70

Deklaracja zgodności UE......Strona 71

Spryskiwacz ciśnieniowy plecakowy 16 l

Wstep

Gratulujemy Państwu zakupu nowego produktu. Zdecydowali się Państwo na zakup produktu najwyższej jakości. Przed uruchomieniem urządzenia po raz pierwszy zapoznaj się z nim. W tym celu przeczytaj uważnie poniższą instrukcję obsługi oraz wskazówki dotyczące bezpieczeństwa. Produkt należy użytkować w sposób tu opisany i zgodnie z określonym zakresem zastosowania. Należy przechowywać tę instrukcję w bezpiecznym miejscu. Przekazując produkt innej osobie, należy również przekazać wszystkie dokumenty.

Użycie zgodne z przeznaczeniem

Produkt służy wyłącznie do rozpryskiwania cieczy w ogrodzie i dobrze wentylowanych szklarniach. Nie jest przeznaczony w szczególności do rozpylania rozpuszczalników lub cieczy zawierających rozpuszczalniki takich jak olej. Produkt jest przewidziany wyłącznie do użytku w prywatnym gospodarstwie domowym. Opryskiwacz ciśnieniowy służy wyłącznie do rozpryskiwania następujących cieczy w ogrodzie lub dobrze wentylowanych szklarniach:

- woda,

- pestycydy zatwierdzone przez Federalny Urząd Ochrony Konsumentów i Bezpieczeństwa Żywności

Środki do spryskiwania mogą być rozpylane wyłącznie w koncentracji podanej przez ich producenta. W razie wątpliwości proszę zasięgnąć informacji u producenta danego środka. Opryskiwacz ciśnieniowy przewidziany jest wyłącznie do użytku w gospodarstwie domowym.

Za niezgodne z przeznaczeniem uznaje się szczególnie rozpylanie:

• rozpuszczalników lub cieczy zawierających rozpuszczalniki
• oleju
• łatwopalnych cieczy
• żrących cieczy jak kwasy czy zasady.

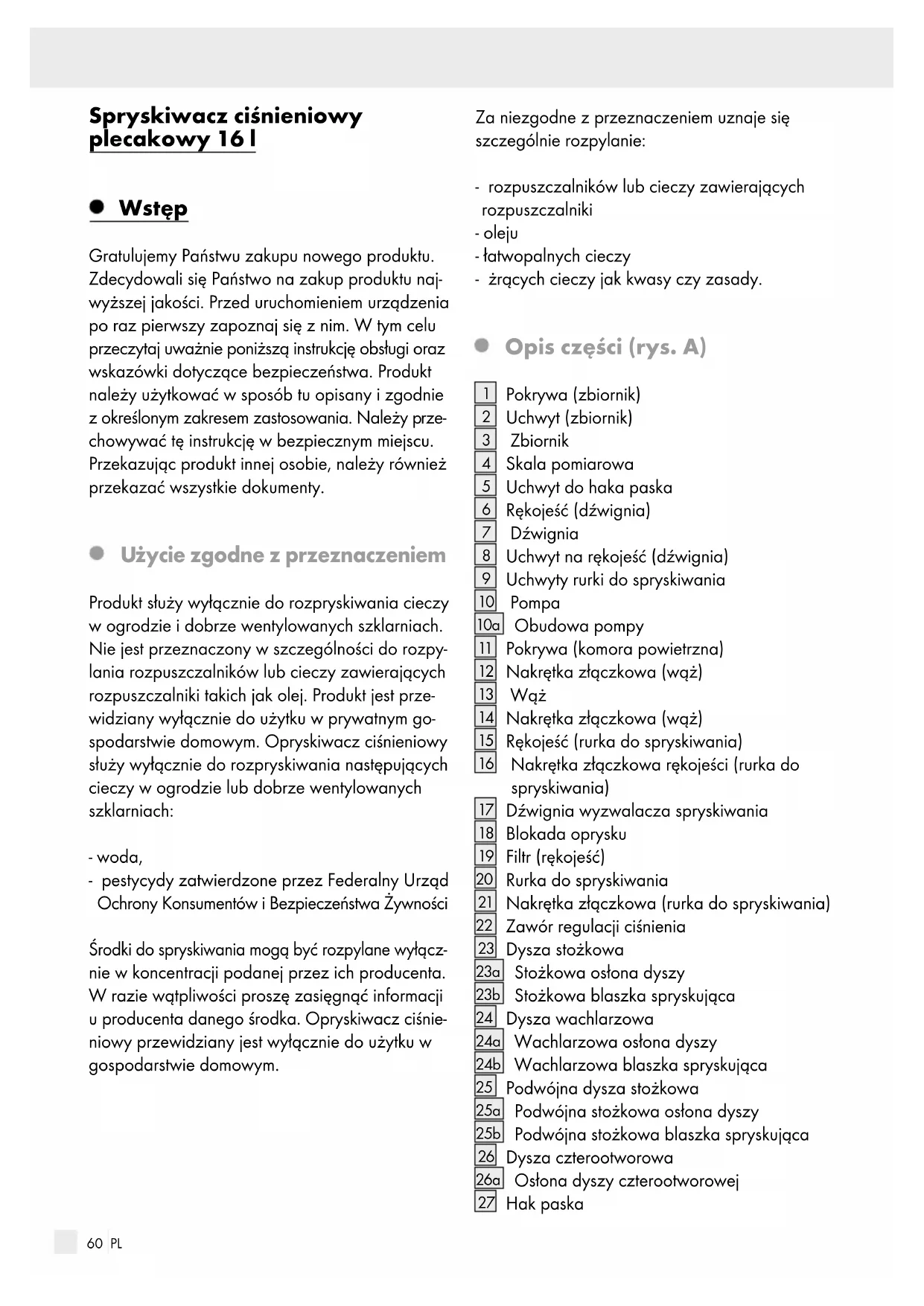

- Opis części (rys. A)

1 Pokrywa (zbiornik)
2 Uchwyt (zbiornik)
3 Zbiornik
4 Skala pomiarowa
5 Uchwyt do haka paska
6 Rękojeść (dźwignia)
7 Dźwignia
8 Uchwyt na rękojeść (dźwignia)
9 Uchwyty rurki do spryskiwania
10 Pompa
10a Obudowa pompy
11 Pokrywa (komora powietrzna)
12 Nakrętka złączkowa (wąż)
13 Wqż
14 Nakrętka złączkowa (wąż)
15 Rękojeść (rurka do spryskiwania)
16 Nakrętka złączkowa rękojeści (rurka do spryskiwania)
17 Dźwignia wyzwalacza spryskiwania
18 Blokada oprysku
19 Filtr (rękojeść)
20 Rurka do spryskiwania
21 Nakrętka złączkowa (rurka do spryskiwania)
22 Zawór regulacji ciśnienia
23 Dysza stożkowa
23a Stożkowa ośtona dyszy
23b Stożkowa blaszka spryskująca
24 Dysza wachlarzowa
24a Wachlarzowa ostona dyszy
24b Wachlarzowa blaszka spryskująca
25 Podwójna dysza stożkowa
25a Podwójna stożkowa ostona dyszy
25b Podwójna stożkowa blaszka spryskująca
26 Dysza czterootworowa
26a Ostona dyszy czterootworowej
27 Hak paska

28 Ochraniacz paska
29 Sprzączka paska
30 Szelki
31 Sitko filtrujące
32 Zawleczka
33 Ostona spryskiwania z otworem do dyszy stożkowej 23 i wachlarzowej 24
34 Uszczelka podkładki ø16 mm

Części zapasowe (dołączone do zestawu) (patrz rys. M)

8 Uchwyt na rękojeść (dźwignia)

34 Uszczelka podkładki ∅ 16 mm

35 Tłok

36 Pierścień uszczelniający ∅ 15 mm

37 Tuleja zaciskowa

38 Element wyrównujący

39 Pierścień uszczelniający ∅ 18,5 mm

Dane techniczne

Wymiary zbiornika: ok. 350 x 184 x 490 mm (szer. x wys. x głęb.)

Cieżar całkowity,

ciężar własny: ok. 3,2 kg

Cieżar (napelniony)

(maks. 16 l): ok. 19,2 kg

Pojemność ilości resztkowej: ok. 25 ml

Długość rurki do

spryskiwania: ok. 1300 mm

Maks. pojemność

napetnienia: ok. 161

Dopuszczalne maks.

ciśnienie robocze

(łączając całą dyszę

23, 24, 25, 26): ok. 2-4 bar

Średnie natężenie przepływu

dla różnych dysz przy

umownym ciśnieniu

roboczym 3 bar: 0,851/min (dysza stożkowa 23)

0,901/min (dysza

wachlarzowa 24)

1,40l/min (po-

dwójna dysza

stożkowa 25)

Wielkość dysz: ∅ 1,77 mm (dysza
1,20l/min (dysza
czterootworowa 26)
stożkowa 23)
1,4 × 0,7 mm (dy-
sza wachlarzowa 24)
∅ 1,77 mm (po-
dwójna dysza
stożkowa 25)
∅ 1 mm (dysza czte-
rootworowa 26)
Wielkość filtra (rękojeść) 19: ∅ 0,7 mm
Wielkość sitka filtrującego 31: ∅ 1,1 - 1,8 mm
Wartość regulacji
ciśnienia 22: 1,4 ± 0,2 bar
(otwarte ciśnienie)
1 ± 0,15 bar (ciśnie-
nie zamknięcia)
Temperatura pracy: 0-40 °C
Sposób noszenia: na plecach w
szelkach 30

Zawartość

1 opryskiwacz 1 wąż
ciśnieniowy
1 rurka do spryskiwania
1 para szelek
1 wqż
1 wskazówki dotyczące
montażu, obsługi i
bezpieczeństwa

Części zapasowe:

1 łok 2 pierścienie uszczel-
4 podkładki uszczelnia- niające ø 18,5 mm
jące ø 16 mm 2 tuleje zaciskowe
2 pierścienie uszczel- 1 element wyrównujący
niające ∅ 15 mm
1 uchwyt na rękojeść

Wskazówki bezpieczeństwa

Ogólnewskazówki bezpieczeństwa

WSZYSTKIE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA I INSTRUKCJE NALEŻY ZACHOWAĆ NA PRZYSZŁOŚĆ!

Dzieciom lub osobom, którym brak wiedzy lub doświadczenia w obchodzeniu się z urządzeniem oraz osobom, które są ograniczone pod względem zdolności fizycznych, senorycznych lub umystowych, nie wolno obstugiwać urządzenia bez nadzoru lub wskazówek osoby odpowiedzialnej za ich bezpieczeństwo. Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

Zachować ostrożność podczas przechowywania pestycydów. Pestycyd musi być przechowywany w miejscu niedostępnym dla dzieci. Podczas utylizacji pestycydów należy postępować zgodnie z instrukcjami bezpieczeństwa producenta.

Przechowywać wyposażenie opryskowe z dala od dzieci i młodzieży poniżej 16 roku życia.

Nie pozostawiać urządzenia bez nadzoru podczas pracy. Produktu używać zgodnie z jego przeznaczeniem!

OSTRZEŻENIE! Zabezpieczyć produkt podczas transportu, aby zapobiec wyciekowi płynu.

⚠ OSTRZEŻENIE! Sprawdzić produkt przed każdym użyciem, aby upewnić się, że nie jest uszkodzony i nie zapycha się oraz że wszystkie części działają prawidłowo. Części gumowe, takie jak węże lub o-ringi nie mogą być pope- kane ani porowate. Należy zwrócić szczególną uwagę na nienaganny stan części istotnych dla bezpieczeństwa. Upewnić się, że wszystkie połączenia są dobrze zamocowane.

Sprawdzić produkt przed pierwszym użyciem po zimie.

OSTROŻNIE: Nie używać produktu, jeśli są widoczne uszkodzenia lub jeśli nie działa on już prawidłowo.

Produkt zawsze umieszczać na płaskiej, równej powierzchni.

⚠ OSTRZEŻENIE! Przy napełnianiu, ustawianiu, obstudze, transporcie, opróżnianiu, czyszczeniu i konserwacji opryskiwacza ciśnieniowego należy stosować odpowiednie środki ochrony indywidualnej (PPE).

■ Stosować ochronę oczu (okulary ochronne lub ostonę twarzy)!

Zakładać środki ochrony dróg oddechowych i odpowiednią odzież ochronną.

Zakładać wodoodporne rękawice i kalosze.

■ Przeczytać instrukcję obsługi.

Podczas rozpylania trzymać z dala od osób postronnych.

OSTRZEŻENIE! Można stosować wyłącznie części zamienne i akcesoria dostarczone przez producenta. (Postępować zgodnie z opisem w rozdziale „Stosowanie części zamiennych“). Wszystkie inne naprawy mogą być przeprowadzane wyłącznie przez producenta, jego serwis lub osoby o podobnych kwalifikacjach. Niewłaściwa konserwacja może prowadzić do niebezpiecznych sytuacji.

■ Po spryskaniu należy umyć ręce i twarz.

W przypadku zatrucia spowodowanego kontaktem skóry z pestycydem, dotknięte miejsce natychmiast optukać wodą i skonsultować się z lekarzem.

OSTROŻNIE! NIEBEZPIECZEŃ-

STWO EKSPLOZJI! Nie wystawiać urządzenia (pustego lub napełnionego) na bezpośrednie działanie promieni słonecznych lub mrozu!

Przestrzegać zawsze chemicznych informacji producenta podczas pracy i mieszania z roztworami do spryskiwania.

■ Mieszać i napełniać opryskiwacz tylko na ze- wnątrz lub w dobrze wentylowanej szklarni.

Stosowane ciece nie mogą przekraczać temperatury 40 °C i muszą być stosowane zgodnie z instrukcjami producenta chemikaliów.

Nigdy nie mieszać więcej roztworu do opryskiwania / pestycydu niż jest to wymagane dla danego zastosowania. Nie wylewać resztek do kanalizacji. Zutylizować je zgodnie z instrukcjami producenta środka chemicznego.

⚠ OSTRZEŻENIE! Nie wolno przekraczać objętości nominalnej!

Upewnić się, że płyn używany do opryskiwania jest kompatybilny z produktem.

Upewnić się, że stosowane pestycydy, nawozy płynne lub detergenty są dozwolone w danym kraju.

OSTRZEŻENIE! Nie przechowywać produktu w stajniach ze względu na opary amoniaku (ryzyko pęknięć elementów mosiężnych). Nie należy go napełniać roztworami zawierającymi azot lub fosforan.

Nie należy przechowywać w produkcie pestycydów w sprayu.

Nigdy nie należy rozpyłać cieczy pod wiatr, w wodzie lub źródłach wody pitnej. Nigdy nie rozpyłać na ludzi lub zwierzęta.

OSTRZEŻENIE! Należy uwzględnić wiatr, deszcz i inne warunki klimatyczne oraz środowiskowe, aby uniknąć ryzyka niekontrolowanego lub niezamierzonego rozpyłania cieczy. Unikać rozdmuchiwania rozpylanej cieczy.

Nie używać produktu, jeśli przecieka lub strumień jest nierównomierny.

Po każdym użyciu należy spuścić pozostałe powietrze.

Przed każdym użyciem należy upewnić się, że produkt jest w dobrym stanie. Upewnić się, że połączenia śrubowe są szczelne i skontrolować wzrokowo produkt. W przypadku podejrzenia uszkodzenia lub w razie wykrycia nieszczelności należy natychmiast przerwać pracę.

Nie należy przedmuchować ustami zatkanych dysz.

Opryskiwacza ciśnieniowego nie można stosować, gdy użytkownik jest zmęczony, chory lub pod wpływem alkoholu, narkotyków czy leków.

Postępowanie w przypadku zranienia: jeśli po wytworzeniu ciśnienia nastąpi kontakt ze środkami ochrony roślin lub blokami opryskiwacza, należy natychmiast zdjęć opryskiwacz poprzez poluzowanie haka pasa 27 i odstawienie opryskiwacza na ziemię. Zagrożenie dla zdrowia w wyniku kontaktu ze środkami ochrony roślin! Środek ochrony roślin może

powodować uszczerbek na zdrowiu poprzez wdychanie, spożycie lub wchłanianie przez skóre. W przypadku wystąpienia objawów lub w razie wątpliwości należy zasięgnąć porady lekarza. Dlatego należy przestrzegać poniższych wskazówek bezpieczeństwa:

- Należy przestrzegać instrukcji bezpieczeństwa zawartych na etykietach środków ochrony do roślin. Przestrzegać podanego maks. stężenia. Niektóre płyny wymagają okularów ochronnych, rękawic lub innych środków ochronnych.

- Zawsze żądać karty charakterystyki od producenta środka do spryskiwania.

- Resztki ciśnienia oraz ciecz roboczą należy spuszczać zgodnie z rozdziałem „Opróżnia- nie opryskiwacza ciśnieniowego i utylizacja cieczy roboczej” zawsze w bezpiecznym otoczeniu. Należy również wyczyścić filtr na rękojeści 19, aby zapobiec jego zatkaniu.

* Tylko przeszkoleni, zdrowi i wypoczęci użytkownicy mogą pracować z produktem.

* Upewnić się, że niedoświadczeni użytkownicy zostali odpowiednio przeszkoleni przed użyciem.

Wyjaśnienie symboli:

Opryskiwacz ciśnieniowy 16 l

Dopuszczalne ciśnienie robocze: maks. ok. 2-4 bar

Nie stosować żadnych żrácych substancji!

Nie rozpyłać na urządzenia elektyczne, kable elektryczne i przewody.

Nie rozpylać na osoby!

Nie rozpyłać na zwierzęta!

Rozpylać jedynie na rośliny!

Nie używać produktu do picia!

Nie pozostawiać na stońcu opryskiwacza będącego jeszcze pod ciśnieniem. Istnieje niebezpieczeństwo wybuchu!

Trzymać z dala od płomieni i źródeł gorąca. Szczelnie zamykać zbiorniki; przechowywać z dala od źródeł zapłonu! Nie używać łatwopalnych substancji!

Chronić przed mrozem i przechowy- wać w pomieszczeniach bez mrozu.

Przechowywanie w temperaturze 0 °C–40 °C w suchych, wolnych od kurzu miejscach.

Zaktadać ostone na oczy!

Zakładać środki ochrony dróg oddechowych!

Zakładać odpowiednią odzież ochronną!

Zakładać wodoodporne kalosze!

Zaktadać wodoodporne rękawice!

Przed pierwszym użyciem dokładnie przeczytać instrukcję.

Zawór regulacji ciśnienia

Przy pomocy zaworu regulacji ciśnienia 22 można zmniejszyć wydajność cieczy roboczej, utrzymać state ciśnienie, zapewnić równomierne opryskiwanie, zminimalizować wpływ na środowisko i usprawnić zwalczanie szkodników.

Zawór regulacji ciśnienia 22 normalnie otwiera się przy ciśnieniu 1,4±0,2 bar i zamyka się przy ciśnieniu 1±0,15 bar. Gdy ciśnienie w zbiorniku 3 wzrośnie powyżej poprzedniej wartości, można uruchomić produkt przez naciśnięcie dźwigni wyzwalacza spryskiwania 17. Gdy ciśnienie jest niższe od ciśnienia zamknięcia, zawór regulacji ciśnienia 22 automatycznie wyłącza się i kończy opryskiwanie. Aby kontynuować oprysk, należy teraz wytworzyć ciśnienie za pomocą pompy 10.

Wskazówka: Również po zakończeniu oprysku zawór regulacji ciśnienia 22 utrzymuje w zbiorniku 3 ciśnienie resztkowe. Aby go opróżnić, należy najpierw poluzować nakrętkę złączkową 16 i zdjęć rurkę do spryskiwania 20. Otworzyć pokrywę zbiornika 1 i skierować rurkę do spryskiwania 20 na otwór zbiornika 3. Nacisnąć dźwignię wyzwalacza spryskiwania 17, aby uwolnić ciśnienie resztkowe nad otworem zbiornika 3.

Wymiana dyszy

OSTRZEŻENIE! Podczas wymiany dyszy należy chronić się przed niebezpiecznymi materiałami, stosując odpowiednie środki ochrony in dywidualnej (PPE) (ochrona oczu, ochrona dróg oddechowych, odzież ochronna, wodoodporne rękawice i buty).

⚠ OSTROŻNIE! Sprawdzić bezpieczne działanie!

Odlączyć dyszę 23, 24, 25 lub 26 od zaworu regulacji ciśnienia 22.

□ Nałożyć nową dyszę 23, 24, 25 lub 26 i przymocować ją do zaworu regulacji ciśnienia 22.

- Przed uruchomieniem

OSTRZEŻENIE! Należy chronić się przed niebezpiecznymi materiałami, stosując odpowiednie środki ochrony indywidualnej (PPE) (ochrona oczu, ochrona dróg oddechowych, odzież ochronna, wodoodporne rękawice i buty).

⚠ OSTROŻNIE! Sprawdzić bezpieczne działanie! Przed każdym użyciem sprawdzać opryskiwacz ciśnieniowy pod kątem widocznych uszkodzeń i bezpiecznie działa. W tym celu należy wykonać poniższą kontrolę:

Sprawdzić, czy wąż 13 i podkładki uszczelniające 36, 39 nie są kruche lub porowate.

Należy skontrolować zbiornik 3, wąż 13 i szelki 30 pod kątem widocznych uszkodzeń.

Sprawdzić szczelność nakrętek złączkowych 12, 14, 16, 21, zaworu regulacji ciśnienia 22 i dysz 23, 24, 25, 26.

□ Upewnić się, że pokrywy 11 zbiornika i komory powietrznej są szczelnie zamknięte.

□ Wykonać test oprysku czystą wodą i sprawdzić zbiornik, wąż, blokadę oprysku i dyszę pod kątem ewentualnych nieszczelności.

Sprawdzić, czy sitko filtrujące 31 i filtr przy rękojeści 19 nie są zatkane. Sitko filtrujące 31 i filtr przy rękojeści 19 stuża do filtrowania substancji stałych.

- Uruchomienie

OSTRZEŻENIE! Należy chronić się przed niebezpiecznymi substancjami za pomocą odpowiednich środków ochrony indywidualnej (PPE), zakładając ochronę oczu, ochronę dróg oddechowych, odpowiednią odzież ochronną, wodoodporne rękawice i buty. Mieszać i napełniać tylko na zewnątrz lub w dobrze wentylowanej szklarni.

- Montowanie rurki do spryskiwania (rys. B–E)

Umieścić dyszę stożkową 23 dyszę wachlarzową 24, podwójną dyszę stożkową 25 lub dyszę czterootworową 26 na zaworze regulacji ciśnienia 22 i dokręcić zgodnie z ruchem wskazówek zegara.

□ Zawór regulacji ciśnienia 22 zamocować na nakrętce złączkowej 21 rurki do spryskiwania 20. Dokręcić nakrętkę złączkową 21.

Rurkę do spryskiwania 20 włożyć w rękojeść 15 i zamocować nakrętką złączkową 16.

Wąż 13 podłączyć do rękojeści 15, dokręcić nakrętkę złączkową 14.

Dokręcić nakrętkę złączkową 12 w kierunku zgodnym z ruchem wskazówek zegara.

Przykręcić do oporu pokrywę komory powietrznej 11.

□ Zamocować hak pasa 27 na uchwycie 5.

□ Wyregulować długość szelek 30 za pomocą sprzączek paska 29 i ustawić ochraniacze paska 28 w wygodnej pozycji do noszenia.

Wskazówka: Sprzączki paska 29 ustawić tak, aby ciężar opryskiwacza ciśnieniowego rozkładał się równomiernie.

Wskazówka: Produkt należy nosić jak najbliżej ciała, w pozycji równoległej do kręgostupa.

Napełnianie zbiornika opryskiwacza ciśnieniowego (rys. F)

⚠ OSTRZEŻENIE! Mieszać ciecz i napełniać opryskiwacz tylko na zewnątrz lub w dobrze wentylowanej szklarni.

■ Przy napełnianiu opryskiwacza ciśnieniowego ieczą sprawdzić objętościową dawkę oprysku.

Wskazówka: Przed użyciem należy upewnić się, że produkt jest w nienagannym stanie.

□ Wcisnąć rurkę do spryskiwania 20 na uchwyt rurki do spryskiwania 9 (patrz rys. I).

Odkręcić pokrywę zbiornika 1 w kierunku przeciwnym do ruchu wskazówek zegara i zdjąć ją.

☐ Teraz napełnić zbiornik, powoli przelewając przygotowaną ciecz przez sitko filtrujące 31. Sitko filtrujące 31 służy do filtrowania substancji stałych.

Wskazówka: Zbiornik napełniać tylko taką ilością cieczy, która jest potrzebna do pracy (nie więcej niż maks. 16 l).

Należy przestrzegać instrukcji bezpieczeństwa zawartych na etykietach stosowanych pestycydów. Zwrócić uwagę na podane maksymalne stężenie.

Zawsze żądać karty charakterystyki od producenta środka do spryskiwania.

□Nałożyćpokrywę 1 z powrotem na zbiornik 3 i przykręcić ją do oporu zgodnie z ruchem wskazówek zegara.

Wymiana chemikaliów

Postępować zgodnie z opisem w rozdziale „Opróżnianie opryskiwacza ciśnieniowego i utylizacja cieczy roboczej”.

Postępować zgodnie z opisem w rozdziale „Czyszczenie i pielęgnacja”.

Sprawdzić produkt zgodnie z opisem w rozdziale „Przed uruchomieniem”.

Postępować zgodnie z opisem w rozdziale „Napełnianie zbiornika opryskiwacza ciśnie-niowego”.

Uzyskiwanie ciśnienia roboczego (rys. G)

Wytworzyć ciśnienie poprzez przesuwanie rękojeści 6 na dźwigni 7 pompy 10 w górę i w dół tak, aż opryskiwacz ciśnieniowy zostanie napompowany do maksymalnego dopuszczalnego ciśnienia roboczego wynoszącego 4 bar.

Podczas przenoszenia zbiornika w czasie użytkowania, można wytworzyć ciśnienie lewą ręką, przesuwając rękojeść 6 dźwigni 7 w górę i w dół, tak aby ciśnienie w zbiorniku 3 nie było zbyt niskie.

• Opryskiwanie

Opryskiwacz ciśnieniowy zawiesić na ramionach na szelkach 30.

Wskazówka:Pamiętać, że opryskiwacz ciśnieniowy musi zawsze być w pionie. Tylko tak możliwe jest prawidłowe działanie.

Przytrzymać mocno rękojeść 15 i skierować dyszę do spryskiwania 23, 24, 25 lub 26 na przykład na roślinę.

Nacisnąć dźwignię wyzwalacza spryskiwania 17, aby rozpocząć opryskiwanie.

Wskazówka (patrz rys. H): Aby usta- wić ciągły strumień cieczy roboczej, należy przesunąć blokadę oprysku 18 do tyłu. Aby przerwać ciągłe opryskiwanie, ponownie przesunąć do przodu blokadę oprysku 18.

□ Puścić dźwignię wyzwalacza spryskiwania 17, aby zakończyć opryskiwanie.

Wskazówka: Jeśli ciśnienie w zbiorniku 3 nie wystarcza do opryskiwania, należy ponownie napompować zbiornik 3 maksymalnie do ciśnienia roboczego wynoszącego 4 bar (patrz „Uzyskiwanie ciśnienia roboczego”).

Podczas przerw w pracy lub innych przerw rurkę do spryskiwania 20 zamocować w uchwycie rurki do spryskiwania 9.

Wskazówka (patrz rys. I): Przy zakładaniu rurki do spryskiwania 20 na uchwyt rurki do spryskiwania 9 dyszę 23 24 25 26 zawsze ustawiać w najwyższej pozycji.

Aby opróżnić ciśnienie resztkowe, należy najpierw poluzować nakrętkę złączkową 16 i zdjęć rurkę do spryskiwania 20. Otworzyć pokrywę zbiornika 1 i skierować rękojeść (rurka do spryskiwania) 15 na otwór zbiornika 3. Nacisnąć dźwignię wyzwalacza spryskiwania 17, aby uwolnić ciśnienie resztkowe nad otworem zbiornika 3. (Postąpić zgodnie z opisem w rozdziale „Opróżnianie opryskiwacza ciśnieniowego i utylizacja cieczy roboczej”).

- Opróżnianieopryskiwacza ciśnieniowego i utylizacja cieczy roboczej

OSTRZEŻENIE! Przed transportem i czysz czeniem należy zawsze uwolnić ciśnienie resztkowe. Podjąć środki ostrożności w celu uniknięcia skażenia środowiska substancjami niebezpiecznymi.

Odkręcićpokrywęzbiornika 1 w kierunku przeciwnym do ruchu wskazówek zegara i zdjąć ją.

Najpierw odkręcić nakrętkę złączkową 16 i zdjęć rurkę do spryskiwania 20.

Otworzyć pokrywę zbiornika 1 i skierować rękojeść (rurka do spryskiwania) 15 na otwór zbiornika 3.

□ Nacisnąć dźwignię wyzwalacza spryskiwania 17, aby uwolnić ciśnienie resztkowe nad otworem zbiornika 3.
Pozostałości nie należy wylewać do kanalizacji, lecz przechowywać w odpowiednim pojemniku. Zutylizować zgodnie ze wskazówkami bezpieczeństwa producenta środka chemicznego.

OSTRZEŻENIE! Podczas opróżniania i utylizacji produktu należy zawsze trzymać go odwrotną stronę od osób.

Przenoszenie produktu

OSTRZEŻENIE! Należy chronić się przed niebezpiecznymi substancjami za pomocą odpowiednich środków ochrony indywidualnej (PPE), zakładając ochronę oczu, ochronę dróg oddechowych, odpowiednią odzież ochronną, wodoodporne rękawice i buty. Mieszać i napełniać tylko na zewnątrz lub w dobrze wentylowanej szklarni.

OSTRZEŻENIE! Przed transportem należy upewnić się, że ciśnienie zostało zredukowane, a jest zbiornik 3 opróżniony.

Produkt należy chronić przed upadkiem, przewróceniem, wibracjami, ekstremalnie wysokimi lub niskimi temperaturami, bezpośrednim działaniem promieni słonecznych i wstrząsami podczas transportu, aby uniknąć uszkodzenia.
- Przed rozpoczęciem transportu opryskiwacza ciśnieniowego należy dociągnąć jego ostony i wszystkie nakrętki złączkowe, aby zapobiec wyciekom cieczy roboczej, uszkodzeniom i obrażeniom ciała.
Do transportu lub przechowywania rurki do spryskiwania 20 należy zawsze zatrzasnąć uchwyt rurki do spryskiwania 9 (patrz rys. I).
Wskazówka: Uważać na to, aby produkt zawsze był w pionie.
Produkt czyścić i suszyć, jak jest to opisane w rozdziale „Czyszczenie i pielegnacja”. Wcisnąć rurkę do spryskiwania 20 na uchwyt rurki do spryskiwania 9 (patrz rys. I). Produkt przenosić jedynie za uchwyt 2.

- Czyszczenie i pielęgnacja

OSTRZEŻENIE! Podczas czyszczenia należy zawsze chronić się przed niebezpiecznymi materiałami, zakładając odpowiednie środki ochrony indywidualnej (PPE) (ochrona oczu, ochrona dróg oddechowych, odzież ochronna, wodoodporne rękawice i buty).

Wskazówka: Również po zakończeniu oprysku zawór regulacji ciśnienia 22 utrzymuje w zbiorniku 3 ciśnienie resztkowe. Aby go opróżnić, należy najpierw poluzować nakrętkę złączkową 16 i zdjąć rurkę do spryskiwania 20. Otworzyć pokrywę zbiornika 1 i skierować rękojeść (rurka do spryskiwania) 15 na otwór zbiornika 3. Nacisnąć dźwignię wyzwalacza spryskiwania 17, aby uwolnić ciśnienie resztkowe nad otworem zbiornika 3.

Nie dmuchać ustami w dysze, jeśli mogły się zatkać.

Wskazówka: Opryskiwacz ciśnieniowy czyścić po każdym użyciu! Przed każdym użyciem opróżnić butłę.

- Czyszczenie opryskiwacza ciśnieniowego

Produkt należy czyścić wyłącznie w dopuszczonym do tego miejscu.

Odlączyć dyszę spryskującą 23, 24, 25, 26 od zaworu regulacji ciśnienia 22 i oczyścić ją pod bieżącą woda.

Zdjąć ostonę dyszy 23a, 24a, 25a, 26a i wyczyścić ją oraz wnętrze blaszki spryskującej 23b, 24b, 25b, filtr 33 i podkładkę uszczelniającą 34 pod bieżącą wodą.

Aby wyczyścić zatkaną dyszę do spryskiwania 23, 24, 25, 26, należy skorzystać z igły do przebicia.

Przeptukać wodą opryskiwacz ciśnieniowy, zawór regulacji ciśnienia 22 i przewody.

Zdjąćrękojeść 15 z opryskiwacza ciśnieniowego. Wyczyścić ją wraz z filtrem 19 i pierścieniem uszczelniającym 39 pod bieżącą wodą (patrz rys. J). Wyczyścić filtr 19 szczoteczką.

□ Wyjąć sitko filtrujące 31 i wyczyścić je pod bieżącą wodą za pomocą szczotki.
Oczyścić wszystkie powierzchnie, jak również wnętrze produktu pod strumieniem wody pod wysokim ciśnieniem, aż do uzyskania czystego odpływu (patrz rys. K). Do transportu lub przechowywania po czyszczeniu rurki do spryskiwania 20 należy zawsze zatrzasnąć uchwyt rurki do spryskiwania 9 (patrz rys. I).

Po użyciu i oczyszczeniu produktu należy zmienić ubranie i umyć wszystkie odstonięte części ciała, takie jak ręce i twarz. Jeśli używało się toksycznych pestycydów lub środków bakteriobójczych, dla bezpieczeństwa trzeba wziąć prysznic.

Przechowywanie opryskiwacza ciśnieniowego

OSTRZEŻENIE! Po zakończeniu pracy zawsze spuszczać ewentualne ciśnienie resztkowe w zbiorniku 3 zgodnie z zaleceniami z rozdziału „Opróżnianie opryskiwacza ciśnieniowego i usuwanie cieczy roboczej”.

Przed przechowaniem produktu przez zimę należy go dokładnie wyczyścić i pozostawić do wyschnięcia. W ten sposób uniknie się szkód spowodowanych mrozem.
Rurkę do spryskiwania 20 przymocować do uchwytu rurki do spryskiwania 9 (patrz rys. I).
Opryskiwacz ciśnieniowy przechowywać w suchym, niezakurzonym miejscu.

OSTRZEŻENIE! Nie przechowywać produktu w stajniach ze względu na powstające tam opary amoniaku (ryzyko pęknięć elementów mosiężnych). Nie należy go napełniać roztworami zawierającymi azot lub fosforan.

Po każdej zimie należy sprawdzić produkt, wykonując oprysk czystą wodą.
Sprawdzić produkt po każdym użyciu.
- Przed użyciem należy skontrolować produkt pod względem uszkodzeń.

- Usuwanie usterek

Jeśli poniżej zastosowane środki nie okażą się pomocne, należy skontaktować się z producentem.

● = Problem

● = Możliwa przyczyna

O = Sposób usunięcia

W zbiorniku nie tworzy się ciśnienie.

●Pokrywazbiornika 1 nie jest mocno przykręcona.

O Dokręcić pokrywę zbiornika 1.

ODokręcićnakrętkizłączkowe 12, 14, 16, 21.

Tłok 35 jest uszkodzony.

OWymienictłok 35 jak jest to opisane w rozdziale „Stosowanie części zamiennych”.

Zawleczka 32 jest luźna.

OZawleczkę 32 odpowiednio przymocować do produktu.

- Dysza do spryskiwania nie spryskuje.

Brakciśnienia.

Zwiększyć ciśnienie za pomocą pompy 10, poruszając rękojeścią 6 w górę i w dół.

Dysza do spryskiwania jest zapchana.

Zaprzestać używania, zmniejszyć ciśnienie i uważać, aby ciecz robocza nie spowodowała zagrożenia dla osób i środowiska. Oczyścić dyszę do spryskiwania 23, 24, 25, 26 za pomocą szczotki (postępować godnie z opisem w rozdziale „Czyszczenie i pielęgnacja“).

Brak środka do spryskiwania w zbiorniku.

O Napełnić zbiornik środkiem do opryskiwania.

●Filtr 19 jest zapchany.

Wyczyścić filtr szczotką (patrz rozdział „Czyszczenie i pielęgnacja”).

- Pierścień uszczelniający jest poluzowany lub uszkodzony.

Przymocować lub wymienić pierścień uszczelniający.

Dźwignię 7 trudno się uruchamia lub nie można jej uruchomić.

Dźwignia 7 jest za mocno naciągnięta.

O Ustawić na nowo dźwignię 7.

• Pompa 10 jest niedostatecznie nasmarowana.
  O Nanieść smar.
  Dysza do spryskiwania 23, 24, 25, 26 lub filtr 19 jest zapchana/y.

Zaprzestać używania, zmniejszyć ciśnienie i uważać, aby ciecz robocza nie spowodowała zagrożenia dla osób i środowiska. Wyczyścić dyszę do spryskiwania lub filtr szczotką (patrz rozdział „Czyszczenie i pielęgnacja”).

- Pompa jest zablokowana.

- Sprawdzić poprawne ułożenie dźwigni 7 i zawleczki 32. Należy skontaktować się z centrum serwisowym lub inną osobą o podobnych kwalifikacjach. Nieprzestrzeganie może prowadzić do niebezpieczeństwa.

- Stosowanie części zamiennych

OSTRZEŻENIE! Należy chronić się przed niebezpiecznymi substancjami za pomocą odpowiednich środków ochrony indywidualnej (PPE), zakładając ochronę oczu, ochronę dróg oddechowych, odpowiednią odzież ochronną, wodo-odporne rękawice i buty.

OSTRZEŻENIE! Można stosować wyłącznie części zamienne i akcesoria dostarczone przez producenta. Wszystkie inne naprawy mogą być przeprowadzane wyłącznie przez producenta, jego serwis lub osoby o podobnych kwalifikacjach. Nieprawidłowa konserwacja może prowadzić do niebezpiecznych sytuacji (patrz rys. M).

OSTRZEŻENIE! Po wymianie należy po- nownie zmontować wszystkie części i sprawdzić produkt przed użyciem.

Jeśli tvórakolwiek z powyższych częsci jest uszkodzona, należy ją wymienić na dostarczoną czȩść zamienną
Uchwyt na rękojeść 8	Zdjać uszkodzony uchwyt na rękojeść 8 z uchwytu rurki do spryskiwania 9 i wymienić go.

Jeśli tvórakolwiek z powyższych czȩci jest uszkodzona, należy są wymienić na dostarczoną czȩć zamienną
Podkładka uszczelniajaćaø 16 mm34	Poluzować ostenę dyszy23a,24a lub25a, usunąć uszkodzona podkładkę uszczelniajaća34 i wymienić są.
Pierscień uszczelniajacyø 15 mm36	Odkręcić nakrętkę złączkową16 od rękojeści15 lub nakrętkę złączkową21 z zaworu regulacji ciśnienia22, zdȩć uszkodzony pier-scień uszczelniajacy36 i wymienić go.
Tuleja zaciskowa37	Odkręcić nakrętkę złączkową16 od rękojeści15 lub nakrętkę złączkową21 od zaworu regulacji ciśnienia22, zdȩć uszkodzona tuleje zaciskową37 i wymienić są.
Element wyrównujcy38	Zdȩć element wyrównujcy38 z dźwigni7 na spodzie opryskiwacja ciśnieniowego i zaȩżyć go ponownie.
Tłok35 (patrz rys. L)	Wyȩć zawleczkę32, zdemontować uchwyt rurki do spryskiwania9 i dźwigni7 z pompy10. Wyȩć pompę10 z obudowy pompy10a. Przytrzymać pokrywę komory powietrznej11 i zdȩć obudówę pompy10a. Wyȩć i wymienić tłok35 znajdujacy sie pod pompą10. Nastȩpnie ponownie zȩżyć ze sobą wszystkie czȩsci.
Pierscień uszczelniajacyø 18,5 mm39	Zdemontować rękojeść15,wyȩć uszkodzony pierscień uszczelniajacyø 18,5 mm39 i wymienić go (patrz rys. J).

- Utylizacja

Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.

Informacji na temat możliwości utylizacji wyeks- ploatowanego produktu udziela urząd gminy lub miasta.

Gwarancja

Produkt wyprodukowano według wysokich standardów jakości i poddano skrupulatnej kontroli przed wysyłką. W przypadku wad produktu nabywcy przystugują ustawowe prawa. Gwarancja nie ogranicza ustawowych praw nabywcy produktu.

Produkt objęte jest 3 gwarancją, licząc od daty zakupu. Gwarancja wygasa w razie zawinionego przez użytkownika uszkodzenia produktu, niewłaściwego użycia lub konserwacji.

W przypadku wystąpienia w ciągu 3 lat od daty zakupu wad materiałowych lub fabrycznych, dokonujemy - według własnej oceny - bezpłatnej naprawy lub wymiany produktu.

Świadczenie gwarancyjne obejmuje wady materiałowe i fabryczne. Gwarancja nie obejmuje części produktu ulegających normalnemu zużyciu, uzna-wanych za części zużywalne (np. baterie) oraz uszkodzeń części łamliwych, np. przełączników, akumulatorów lub wykonanych ze szkła.

Zgodnie z Kodeksem Cywilnym art. 581 §1 wraz z wymianą urządzenia lub ważnej części czas gwarancji rozpoczyna się na nowo.

Sposóbpostępowania w przypadku naprawy gwarancyjnej

Aby zapewnić szybkie rozpatrzenie Państwa wniosku, prosimy stosować się do następujących wskazówek:

Przed skontaktowaniem się z działem serwisowym należy przygotować paragon i numer artykułu (np. IAN 123456_7890) jako dowód zakupu. Numery artykułów można znaleźć na tabliczce znamionowe, na grawerunku, na stronie tytułowej jego instrukcji (na dole po lewej stronie) lub jako naklejkę na stronie odwrotnej lub spodniej. W razie wystąpienia błędów w działaniu lub innych wad, należy skontaktować się najpierw z wymienionym poniżej działem serwisowym telefonicznie lub pocztą elektroniczną.

Produkt uznany za uszkodzony można następnie z dotączeniem dowodu zakupu (paragonu) i podaniem, na czym polega wada i kiedy wystąpiła, przestać bezpłatnie na podany Państwu adres serwisu.

Serwis

PL SerwisPolska

Tel.: [phone]

E-Mail: [e-mail]

CE

- Deklaracja zgodności UE

Nazwa produktu: "PARKSIDE" Spryskiwacz ciśnieniowy plecakowy 16 l

Oznaczenie modelu: HG06876

Przedmiot deklaracji opisany powyżej jest zgodny z odpowiednim wspólnotowym prawodawstwem harmonizacyjnym:

Odwołania do odnośnych norm zharmonizowanych, które zastosowano, lub do specyfikacji technicznych, w odniesieniu do których deklarowana jest zgodność:

Nr / Części

Directive 2006/42/EC

EN ISO 19932-1:2013

EN ISO 19932-2:2013

Nazwa/imię i nazwisko i adres producenta:

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Tłumaczenie oryginalnej deklaracji zgodności

Neckarsulm 26.11.2020

Miejsce

Data

OPATRNE! NEBEZPEČENSTVO

○ Pevne prišróbujte kryt nádoby 1.

○ Pevne prišróbujte prevlečné matice 12 14 16 21

Stan informacji · Stav informaci · Stav informaci

Estado de las informaciones · Tilstand af information:

03 / 2021 · Ident.-No.: HG06876032021-8
