Produkttype	Rygsprøjte (16 L)
Mærke	Parkside
Model	HG06876
Tankkapacitet	16 L
Mål (L x B x H)	350 x 184 x 490 mm
Tom vægt	3,2 kg
Maksimal vægt (fuld tank)	19,2 kg
Maksimalt arbejdstryk	2-4 bar
Sprøjteslangelængde	1300 mm
Gennemsnitlig flowhastighed (kegledyse)	0,85 L/min (ved 3 bar)
Gennemsnitlig flowhastighed (viftedys)	0,90 L/min (ved 3 bar)
Gennemsnitlig flowhastighed (dobbelt kegledys)	1,40 L/min (ved 3 bar)
Gennemsnitlig flowhastighed (firehulsdyse)	1,20 L/min (ved 3 bar)
Medfølgende dyser	Kegledyse, viftedys, dobbelt kegledys, firehulsdyse
Driftstemperatur	0-40 °C
Transportmåde	På ryggen med stropper
Pumpetype	Manuel håndpumpe (lever)
Trykreguleringsventil	Ja (åbning 1,4 bar, lukning 1 bar)
Filtre	Filter si og filter på håndtag
Leveringsomfang	Sprøjte, slange, stropper, manual, reservedele
Garanti	3 år
Standarder	EN ISO 19932-1:2013, EN ISO 19932-2:2013
Anvendelsesområde	Vand og godkendte pesticider til have/drivhus

Ofte stillede spørgsmål - HG06876 PARKSIDE

Hvordan samles Parkside HG06876 sprøjten?

Fastgør den valgte dyse på trykreguleringsventilen, tilslut derefter sprøjteslangen til håndtaget og tanken. Spænd alle samlemøtrikker. Juster transportstroppen til din størrelse.

Hvordan fyldes sprøjtens tank?

Skru tankdækslet af og hæld langsomt den forberedte væske gennem filtersien. Overskrid ikke 16 L. Følg sikkerhedsanvisningerne fra producenten af det kemiske produkt.

Hvordan opnås driftstrykket?

Bevæg pumpehåndtaget op og ned, indtil trykket når 2-4 bar. Trykreguleringsventilen åbner ved 1,4 bar og lukker ved 1 bar.

Hvordan sprøjtes kontinuerligt?

Tryk på sprøjteudløserhåndtaget, og flyt derefter sprøjtelåsen bagud for at holde strålen. For at stoppe skal du flytte låsen fremad.

Hvordan rengøres sprøjten efter brug?

Tøm tanken og udluft det resterende tryk. Afmonter dysen og rengør den med rindende vand. Skyl tanken og ledningerne. Rengør filteret på håndtaget med en børste.

Hvordan opbevares sprøjten?

Efter rengøring og tørring fastgør du sprøjteslangen på dens holder. Opbevares tørt, frostfrit og væk fra ammoniakdampe.

Hvad gør jeg, hvis der ikke opbygges tryk i tanken?

Kontroller, at tankdækslet og samlemøtrikkerne er tæt spændt. Hvis stemplet er beskadiget, udskiftes det med den medfølgende reservedel.

Hvad gør jeg, hvis dysen er tilstoppet?

Udluf trykket, afmonter dysen og rengør den med en nål eller børste. Blæs aldrig med munden.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid beskyttelsesudstyr (briller, handsker, tøj, støvler). Undgå at sprøjte mod personer, dyr eller vandkilder. Lad ikke produktet stå i solen.

Hvordan skiftes kemikalie i sprøjten?

Tøm tanken helt, udluft trykket, rengør sprøjten grundigt i henhold til rengøringsafsnittet, og fyld derefter med det nye produkt.

BRUGSANVISNING HG06876 PARKSIDE

Monterings-, betjenings- og sikkerhedshenvisninger

GB IE

16 L BACKPACK PRESSURE SPRAYER

Beskrivelse af de enkelte dele....Side 110

Sikkerhedshenvisninger .... Side 111

Generelle sikkerhedshenvisninger....Side 111

Trykreguleringsventil ...... Side 114

Udskiftning af dyse....Side 114

Inden ibrugtagningen .... Side 114

Ibrugtagning ...... Side 114

Montering af sprøjterør .... Side 114

Fyldning af tryksprøjtens beholder....Side 115

Skift af kemikalier....Side 115

Skabelse af driftstryk....Side 115

Sprøjtning .... Side 115

Tømning af tryksprøjten og bortskaffelse af sprøjtevæsken ..... Side 116

Rengøring og pleje ...... Side 116

Rengøring af tryksprøjten ...... Side 117

Opbevaring af tryksprøjte....Side 117

Fejlfinding ...... Side 117

Anvendelse af reservedele....Side 118

Bortskaffelse ...... Side 119

Garanti....Side 119

Afvikling af garantisager....Side 119

Service ...... Side 119

EU-konformitetserklæring Side 120

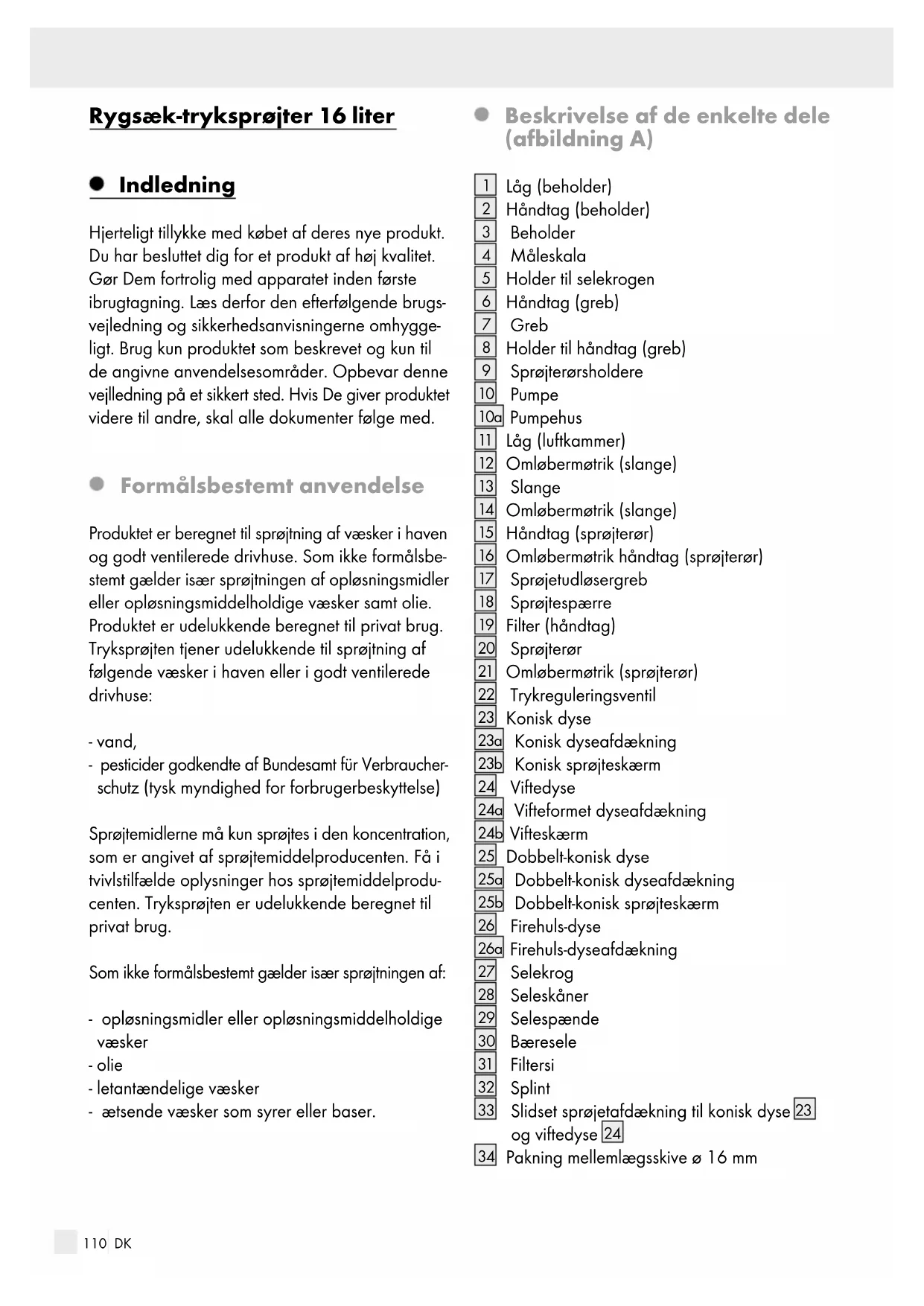

Rygsæk-tryksprøjter 16 liter

- Indledning

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Gør Dem fortrolig med apparatet inden første ibrugtagning. Læs derfor den efterfølgende brugsvejledning og sikkerhedsanvisningerne omhyggeligt. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Opbevar denne vejledning på et sikkert sted. Hvis De giver produktet videre til andre, skal alle dokumenter følge med.

Produktet er beregnet til sprøjtning af væsker i haven og godt ventilerede drivhuse. Som ikke formålsbestemt gælder især sprøjtningen af opløsningsmidler eller opløsningsmiddelholdige væsker samt olie. Produktet er udelukkende beregnet til privat brug. Tryksprøjten tjener udelukkende til sprøjtning af følgende væsker i haven eller i godt ventilerede drivhuse:

• vand,
• pesticider godkendte af Bundesamt für Verbraucherschutz (tysk myndighed for forbrugerbeskyttelse)

Sprøjtemidlerne må kun sprøjtes i den koncentration, som er angivet af sprøjtemiddelproducenten. Få i tvivlstilfælde oplysninger hos sprøjtemiddelproducenten. Tryksprøjten er udelukkende beregnet til privat brug.

Som ikke formålsbestemt gælder især sprøjtningen af:

• opløsningsmidler eller opløsningsmiddelholdige væsker
• olie
• letantændelige væsker
• ætsende væsker som syrer eller baser.

- Beskrivelse af de enkelte dele (afbildning A)

1 Låg (beholder)
2 Händtag (beholder)
3 Beholder
4 Måleskala
5 Holder til selekrogen
6 Håndtag (greb)
7 Greb
8 Holder til håndtag (greb)
9 Sprøjterørsholdere
10 Pumpe
10a Pumpehus
11 Låg (luftkammer)
12 Omløbermøtrik (slange)
13 Slange
14 Omløbermøtrik (slange)
15 Håndtag (sprøjterør)
16 Omløbermøtrik håndtag (sprøjterør)
17 Sprøjetudløsergreb
18 Sprøjtespærre
19 Filter (håndtag)
20 Sprøjterør
21 Omløbermøtrik (sprøjterør)
22 Trykreguleringsventil
23 Konisk dyse
23a Konisk dyseafdækning
23b Konisk sprøjteskærm
24 Viftedyse
24a Vifteformet dyseafdækning
24b Vifteskærm
25 Dobbelt-konisk dyse
25a Dobbelt-konisk dyseafdækning
25b Dobbelt-konisk sprøjteskærm
26 Firehuls-dyse
26a Firehuls-dyseafdækning
27 Selekrog
28 Seleskåner
29 Selespænde
30 Bæresele
31 Filtersi
32 Splint
33 Slidset sprøjetafdækning til konisk dyse 23 og viftedyse 24
34 Pakning mellemlægsskive ø 16 mm

Reservedele (følger med i leveringen) (se afbildning M)

8 Holder til håndtag (greb)
34 Pakning mellemlægsskive ø 16 mm
35 Kolbe
36 Pakningsskive ø 15 mm
37 Klemhylster
38 Indretningsanordning
39 Pakningsskive ø 18,5 mm

Størrelse filtersi 31: ø 1,1-1,8 mm Trykreguleringsværdi 22: 1,4 ± 0,2 bar

(åbent tryk)

1 ± 0,15 bar

(låsetryk)

Indsatstemperatur: 0–40 °C

Samlet vægt, tom vægt: ca. 3,2 kg

Vægt: (fyldt)

(maks.16 l): ca. 19,2 kg

Restmængdens volumen ca. 25 ml

Længde af sprøjterøret: ca. 1300 mm

Maks. volumen: ca. 16 l

Maks. tilladt drifttryk

(inklusiv den samlede

Gennemsnitlig gennemstrømningsmængde fra forskellige dyser ved et oprindeligt driftstryk

på 3 bar: 0,85 l/min (konisk dyse 23)

0,901/min

(viftedyse 24) 1,40 l/min. (dobbelt-konisk dyse 25)

1,20l/min

Store dyser:

(firehulsdyse 26)

ø 1,77 mm (konisk dyse 23) 1,4 x 0,7 mm (viftedyse 24) ø 1,77 mm (dobbelt- konisk dyse 25) ø 1 mm (firehulsdyse 26)

Størrelse filter

(håndtag) 19:

∅ 0,7 mm

- Leverede dele

1 tryksprøjte 1 montage-, betjenings-
1 sprøjterør og sikkerhedshenvis-
1 par bæreremme ninger
1 slange

Reservedele:

1 kolbe 2 pakningsskiver
4 pakningsskiver ∅ 18,5 mm
∅ 16 mm
2 klemhylstre
2 pakningsskiver 1 indretningsanordning ø 15 mm 1 holder til håndtag

Sikkerhedshenvisninger

- Generelle sikkerhedshenvisninger

OPBEVAR ALLE SIKKERHEDSHENVISNINGER OG VEJLEDNINGER TIL FREMTIDIG BRUG!

Børn eller personer, som mangler viden eller erfaring i håndteringen af apparatet eller som er indskrænket på grund af deres kropsmæssige, sensoriske eller mentale evner, må ikke bruge apparatet uden opsyn eller vejledning fra en person, der er ansvarlig for deres sikkerhed. Børn skal være under opsyn, så de ikke leger med apparatet.
Forsigtig ved opbevaring af pesticidet. Pesticidet skal opbevares udenfor børns rækkevidde. Ved bortskaffelse af pesticider skal producentens sikkerhedsanvisninger overholdes.

Hold sprøjteudstyret væk fra børn og unge under 16 år.
Lad ikke produktet være uden opsyn, när det er i brug. Anvend produktet formålsbestemt!

ADVARSEL! Sikr produktet under transporten for at forhindre en udsivning af væsken.

ADVARSEL! Test produktet inden hver brug for at sikre, at det er fri for skader og tilstoppelser og sørg for at alle dele fungerer korrekt. Gummidele som slanger eller O-ringe, må ikke have tegn på revner eller være porøse. Vær især opmærksom på den fejlfrie tilstand hos de sikkerhedsrelevante dele. Sørg for at alle tilslutninger sidder fast.

Kontroller produktet inden den første brug efter vinteren.

FORSIGTIG: Produktet må ikke anvendes mere, när det har tegn på synlige skader eller ikke fungerer fejlfrit mere.

Stil produktet altid på en jäevn, flad overflade.

ADVARSEL! Mens du fylder tryksprøjten op og indstiller, benytter, transporterer, tømmer, rengør eller vedligligeholder den, skal du beskytte dig med et egnet, personligt beskyttelsesudstyr (PBU).

Bær en øjenbeskyttelse (beskyttelsesbriller eller ansigtsbeskyttelse)!

Bær et åndedrætsværn og egnet beskyttelsesbeklædning.

Bær vandtætte handsker og gummistøvler.

■ Læs betjeningsvejledningen.

Hold dig væk fra omkringstående personer mens du sprøjter.

ADVARSEL! Der må udelukkende anvendes originale reservedele, som stilles til rådighed af producenten og lignende tilbehør. (Gå fremad som beskrevet i kapitlet "Anvendelse af reservedele".) Alle øvrige reparationer må udelukkende gennemføres af producenten, dennes kundeservice eller andre kvalificerede personer. En uhensigtsmæssig vedligeholdelse kan føre til en faresituation.

Rengør hænder og ansigtet efter sprøjtningen.

I tilfælde af en forgiftning gennem hudkontakt med pesticiden, skal du omgående skylle det pågældende sted med vand og opsøge en læge.

■ FORSIGTIG! EKSPLOSIONS-

FARE! Udsæt apparatet (tomt eller fyldt) ikke for direkte sol eller frost!

Vær altid opmærksom på de kemiske data fra producenten, när du arbejder med produktet eller blander midlerne.

Bland og fyld sprøjteapparet kun op i det fri eller godt ventilerede drivhuse.

De anvendte væsker må ikke overskride en temperatur på mere end 40 °C og skal anvendes iht. kemikalieproducentens angivelser.

Bland aldrig mere sprøjteopløsning / pesticid, end der er nødvendig til indsatsen. Du må ikke bortskaffe rester i afløbet. Bortskaf dem iht. kemikalieproducentens anvisninger.

ADVARSEL! Overskrid ikke den nominelle volumen!

Sørg for at de anvendte sprøjtevæsker er kompatibel med produktet.

Sørg for at de anvendte pesticider, flydende gødning eller rengøringsmiddel er tilladte i dit land.

ADVARSEL! Opbevar produktet på grund af ammoniakdampe ikke i staldbygninger (fare for revnedannelse i messingelementer). Fyld det ikke op med kvælstof eller fosfatholdige opløsningsmidler.

Opbevar ikke sprøjtepesticider i produktet.

Sprøjt aldrig mod vinden, i vand eller drikke-vandskilder. Sprøjt aldrig på mennesker eller dyr.

ADVARSEL! Tag vind, regnvejr og andre klimtiatiske samt miljømæssige betingelser i betragtning, for at undgå faren for en ukontrolleret eller utilsigtet fordeling af sprøjtematerialet. Undgå at sprøjtematerialet blæser væk.

Anvend ikke produktet när det lækker eller sprøjtestrålen er ujævn.

■ Frigiv resttrykket efter hver anvendelse.

Sørg inden hver brug for at produktet befinder sig i en god tilstand. Sørg for at skrueforbindelserne er tætte og lad produktet gennemgå en synsprøve. Ved mistanke for beskadigelser, henholdsvis konstatering af en utæthed, skal brugen indstilles med det samme.

■ Pust de tilstoppede dyser ikke fri med munden.

• Tryksprøjten må ikke anvendes, hvis brugeren er træt eller syg eller påvirket af alkohol, narkotika eller medicin.
  Fremgangsmåde ved personskader: Når du kommer i kontakt med plantebeskyttelsesmidler eller tryksprøjten er blokeret, efter at du alle-rede har opbygget tryk, sæt sprøjteapparatet med det samme fra dig, idet du løsner selekro-gen 27 og sæt tryksprøjten på jorden. Fare for helbred gennem kontakt med plantebeskyttelsesmidlerne! Plantebeskyttelsesmidler kan ved indånding, slugning eller optagelse gennem huden, fremkalde helbredsskader. Ved optrædende symptomer eller ved tvivlstilfæde indhent lægeligt råd. Overhold derfor efterfølgende sikker-hedshenvisninger:

- Overhold sikkerhedshenvisningerne på etiketterne til de anvendte plantebeskyttelsesmidler. Overhold den angivne maks. koncentration. Bestemte væsker kræver beskyttelsesbriller, beskyttelseshandsker eller andre beskyttelsesforanstaltninger.

• Bed altid om et sikkerhedsdatablad fra producenten af sprøjtemidlet.
• Slip resttrykket ud og tøm tryksprøjten for sprøjetvæske iht. kapitlet "Tømning af tryksprøjten og bortskaffelse af sprøjtevæsken" altid først, når du befinder dig i en sikker omgivelse. Rengør også filteret ved håndtaget 19 for at undgå tilstoppelser.

* Kun uddannede, sunde og udhvilede personer må arbejde med produktet.
* Størg for at uerfarne brugere får en passende uddannelse inden brugen.

Symbolforklaring:

16-1-tryksprøjte

Tilladt driftstryk: maks. ca. 2-4 bar

Brug ingen ætsende midler!

Sprøjt aldrig på elektriske enheder, elektriske kabler eller ledninger.

Sprøjt aldrig på personer!

Sprøjt aldrig på dyr!

Sprøjt kun på planter!

Drik ikke af produktet!

Lad aldrig tryksprøjten, som står under tryk, stå i solen. Der er eksplosionsfare!

Holdes på afstand af åben ild og varmekilder. Beholdere skal lukkes tæt; opbevares brandsikkert! Anvend ikke letantændelige væsker!

Beskyt mod frost og opbevar frostfrit.

Bær vandtætte gummistøvler!

Bær vandtætte handsker!

Læs vejledningen grundigt igennem inden den første brug.

- Trykreguleringsventil

Med hjælp af trykreguleringsventilen 22 kan du reducere sprøjteeffekten, holde trykket konstant, garantere jævn sprøjtning, minimere miljøbelastningen og forbedre skadedyrsbekæmpelsen. Trykreguleringsventilen 22 åbner sig som regel ved et tryk på 1,4±0,2 bar og lukkes ved et tryk på 1±0,15 bar. Når trykket i beholderen 3 stiger til over den førstnævnte værdi, kan produktet tages i brug ved at sprøjteudløsergrebet 17 trykkes sammen. Når trykket er lavere end lukketrykket, afbrydes trykreguleringsventilen 22 automatisk og stopper sprøjteprocessen. Du skal nu skabe tryk med pumpen 10, når du vil fortsætte med sprøjtningen.

Bemærk: Også efter sprøjtningens afslutning er der stadig et resttryk i beholderen 3 via trykreguleringsventilen 22. For at lade det slippe ud, skal du først løsne omløbermøtrikken 16 og fjerne sprøjterøret 20. Åbn beholderens låg 1 og ret sprøjterøret 20 mod beholderens 3 åbning. Tryk sprøjteudløsergrebet 17 for at lade resttrykket slippe ud via beholderens 3 åbning.

- Udskiftning af dyse

ADVARSEL! Beskyt dig, når du skifter dysen, gennem egnet personligt beskyttelsesudstyr (PBU) (øjenværn, åndedrætsværn, beskyttelsesbeklædning, vandtætte handsker og støvler) mod farlige stoffer. FORSIGTIG! Sørg for en sikker funktion!

☐ Løsn dysen 23, 24, 25 eller 26 fra trykreguleringsventilen 22.
Anbring en ny dyse 23, 24, 25 eller 26 og fastgør den på trykreguleringsventilen 22.

- Inden ibrugtagningen

ADVARSEL! Beskyt dig under sprøjtningen med egnet personligt beskyttelsesudstyr (PBU)

(øjenværn, åndedrætsværn, beskyttelsesbeklædning, vandtætte handsker og støvler) mod farlige stoffer.

⚠ FORSIGTIG! Sørg for en sikker funktion! Kontroller tryksprøjten inden hver brug for synlige skader og en sikker funktion. Udfør følgende kontroller:

□ Kontroller om slangen 13 og pakningsskiverne 36, 39 er skøre eller porøse.
□Kontrollerbeholderen 3 slangen 13 og bæreselen 30 for synlige beskadigelser.
☐ Kontroller om omløbermøtrikkerne 12 14 16 21, trykreguleringsventilen 22 og dyserne 23 24 25 26 sidder fast.
☐ Sørg for at beholderens og luftkammerets läge 1 11 er helt lukkede.
☐ Gennemfør en sprøjtetest med rent vand og kontroller beholder, slange, sprøjtespærre og dyse for mulige lækager.
☐ Kontroller at filtersien 31 og filteret ved håndtaget 19 ikke er tilstoppede. Filtersien 31 og filteret ved håndtaget 19 bruges til filtrering af faste stoffer.

- Ibrugtagning

ADVARSEL! Beskyt dig mod farlige stoffer med egnet personligt beskyttelsesudstyr (PBU) ved at bære øjenværn, åndedrætsværn, egnet beskyttelsesbeklædning, vandtætte handsker og støvler. Gennemfør blanding og opfyldning kun i det fri og i godt ventilerede drivhuse.

- Montering af sprøjterør (afbildning B–E)

Sæt den koniske dyse 23, viftedysen 24, den dobbelt-koniske dyse 25 eller firehuls-dysen 26 på trykluftventilen 22 og skru den fast i urets retning.
Fastgørtrykreguleringsventilen 22 på sprøjterørets 20 omløbermøtrik 21. Spænd omløbermøtrikken 21 fast.
Sætsprøjterøret 20 i håndtaget 15 og fastgør det med omløbermøtrikken 16.

□Tilslutslangen 13 til håndtaget 15 og spænd omløbermøtrikken 14 fast.

Spændomløbermøtrikken 12 fast med urets retning.

□Fastgørselekrogen 27 på holderen 5.

□Indstilbæreselens 30 længde ved hjælp af selespænderne 29 og bevæg seleskåneren 28 i en behagelig bæreposition.

Bemærk: Indstil selespænderne 29 sådan, at tryksprøjtens vægt er ligelig fordelt.

Bemærk: Bær produktet så tæt på kroppen så muligt, i en position der er parallel til rygsøjlen.

- Fyldning af tryksprøjtens beholder (afbildning F)

ADVARSEL! Bland sprøjtematerialet og fyld tryksprøjten kun op i det fri eller godt ventileret drivhus.

- Kontroller den volumetriske mængde, når du fylder væsken i tryksprøjten.

Bemærk: Sørg inden brugen for, at produktet er i perfekt stand.

□Anbringsprøjterøret 20 på sprøjterørsholderen 9 (se afbildning I).

□Skrubeholderens 1 låg af mod uret og fjern det.

Fyld nu beholderen, idet du forsigtigt hælder den klargjorte væske gennem filtersien 31. Filtersien 31 er til for at bortfiltrere faste stoffer.

Bemærk: Fyld kun beholderen med så meget væske, som du har brug for (ikke mere end maks. 16 l).

Overhold sikkerhedshenvisningerne på etiketterne til de anvendte pesticider. Overhold den angivne maks. koncentration.

Bed altid om et sikkerhedsdatablad fra producenten af sprøjtemidlet.

Sætlåget 1 igen på beholderen 3 og skru det fast med urets retning indtil anslag.

- Skift af kemikalier

Gå frem som beskrevet i kapitlet "Tømning af tryksprøjten og bortskaffelse af sprøjtevæsken".

Gå frem som beskrevet i kapitlet "Fyldning af tryksprøjten".

- Skabelse af driftstryk (afbildning G)

Skab så længe tryk idet du bevæger håndtaget 6 ved pumpens 10 greb 7 op og ned indtil tryksprøjten er pumpet op til det maksimalt tilladte driftstryk på 4 bar.

Når du bærer beholderen 3 under anvendelsen, kan du generere tryk med venstre hånd, idet du bevæger grebets 7 håndtag 6 op og ned, så trykket i beholderen 3 ikke bliver for lavt.

Sprøjtning

Hæng tryksprøjten med bæreselerne 30 hen over skulderen.

Bemærk: Vær opmærksom på, at tryksprøjten altid er i oprejst position. Kun på denne måde garanteres en problemfri funktion.

Hold fast i håndtaget 15 og ret sprøjtedysen 23, 24, 25 eller 26 f.eks. mod en plante.

☐ Tryk på sprøjteudløsergrebet 17, for at begynde med sprøjtningen.

Bemærk (se afbildning H): Bevæg sprøjtespærren 18 bagud for at indstille en kontinuerlig sprøjtestråle. Bevæg sprøjtespærren 18 fremad igen, for at afslutte den kontinuerlige sprøjtning.

☐ Slipsprøjteudløsergrebet 17 for at stoppe med sprøjtningen.

Bemærk: Hvis trykket i beholderen 3 ikke længere er tilstrækkeligt til sprøjtningen, skal beholderen 3 pumpes op igen til et maksimalt driftstryk på 4 bar (se "Skabelse af driftstryk").

Fastgørsprøjterøret 20 i arbejdspauserne eller ved andre afbrydelser på sprøjterørsholderen 9.

Bemærk (se afbildning I): Anbring dyse 23, 24, 25, 26 altid i den højest mulige position, när du fastgør sprøjterøret 20 på sprøjterørsholderen 9.

For at lade resttrykket slippe ud, skal du først løsne omløbermøtrikken 16 og dernæst fjerne sprøjterøret 20. Åbn beholderens låg 1 og ret håndtaget (sprøjterør) 15 mod beholderens 3 åbning. Tryk sprøjteudløsergrebet 17 for at lade resttrykket slippe ud via beholderens 3 åbning. (Gå fremad som beskrevet i kapitlet "Tømning af tryksprøjten og bortskaffelse af sprøjtevæsken".)

- Tømning af tryksprøjten og bortskaffelse af sprøjtevæsken

ADVARSEL! Lad resttrykket altid slippe ud inden transport og rengøring. Træf foranstaltninger for at undgå forurening af miljøet med farlige stoffer.

□Skrubeholderens 1 låg af mod uret og fjern det.

☐ Du skal først løsne omløbermøtrikken 16 og fjerne sprøjterøret 20.

☐ Åbn beholderens låg 1 og ret håndtaget (sprøjterør) 15 mod beholderens 3 åbning.

□Tryksprøjteudløsergrebet 17 for at lade rest-trykket slippe ud via beholderens 3 åbning.

Du må ikke bortskaffe rester i afløbet; de skal opbevares i en egnet beholder. Bortskaf dem iht. kemikalieproducentens sikkerhedsanvisninger.

ADVARSEL! Hold produktet altid væk fra andre personer ved tømning og bortskaffelse.

- Bær produkt

ADVARSEL! Beskyt dig imod farlige stoffer med egnet personligt beskyttelsesudstyr (PBU) ved at bære øjenværn, åndedrætsværn, egnet beskyttelsesbeklædning, vandtætte handsker og støvler. Gennemfør blanding og opfyldning kun i det fri og i godt ventilerede drivhuse.

Beskyt produktet mod styrt, væltning, vibration, store højder eller lave temperaturer, direkte sollys og stød under transporten, for at undgå skader.

Spænd alle tryksprøjtens afdækninger og omløbermøtrikker fast, inden du transporterer den, for at undgå et udslip af sprøjtevæsken, skader eller kvæstelser.

Klik sprøjterøret 20 til transporten eller opbevaringen altid på sprøjterørsholderen 9 (se afbildning I).

Bemærk: Vær opmærksom på, at produktet altid er i oprejst position.

☐ Rengør produktet og tør det af som beskrevet i kapitlet "Rengøring og pleje". Anbring sprøjterøret 20 på sprøjterørsholderen 9 (se afbildning I). Bær produktet ved håndtaget 2.

• Rengøring og pleje

ADVARSEL! Beskyt dig under rengøringen altid gennem egnet personligt beskyttelsesudstyr (PBU) (øjenværn, åndedrætsværn, beskyttelsesbeklædning, vandtætte handsker og støvler) mod farlige stoffer.

Bemærk: Også efter sprøjtningens afslutning er der stadig et resttryk i beholderen 3 via trykreguleringsventilen 22. For at lade det slippe ud, skal du først løsne omløbermøtrikken 16 og fjerne sprøjterøret 20. Åbn beholderens låg 1 og ret håndtaget (sprøjterør) 15 mod beholderens 3 åbning. Tryk sprøjteudløsergrebet 17 for at lade resttrykket slippe ud via beholderens 3 åbning.

Pust ikke dyserne fri med munden, såfremt disse skulle være tilstoppede.

Bemærk: Rengør tryksprøjten efter hver brug! Tøm flasken efter hver brug.

• Rengøring af tryksprøjten

Rengør produktet kun på et dertil tilladt sted.

Lønsprøjtedyse 23, 24, 25, 26 fra trykreguleringsventilen 22 og rengør den under rindende vand.

Løsn dyseafdækningen (23a, 24a, 25a, 26a) og rengør den, samt den indvendige del af sprøjteskærmen 23b, 24b, 25b, filteret 33 og pakningsskiven 34 under rindende vand.

For at rengøre en tilstoppet sprøjtedyse 23, 24, 25, 26 kan du bruge en nål til at prikke igennem.

☐ Skyl tryksprøjten, trykreguleringsventilen 22 og ledningerne med vand.

Fjernhåndtaget 15 fra tryksprøjten. Rengør den sammen med filteret 19 og pakningsskiven 39 under rindende vand (se afbildning J). Rengør filteret 19 med en børste.

☐Fjernfiltersien 31 og rengør den under rindende vand med en børste.

Rengør alle overflader samt produktets indvendige del så længe under en højtryksvandstråle, indtil drænagen er klar (se afbildning K). Anbring sprøjterøret 20 til transporten eller opbevaringen altid på sprøjterørsholderen 9 (se afbildning I).

Skift efter brugen og rengøringen af produktet dit tøj og vask alle fritliggende kropsdele, så som hænder og ansigt. Når du har anvendt giftige pesticider eller bakteriedræbende midler, er et brusebad nødvendigt for din egnen sikkerheds skyld.

• Opbevaring af tryksprøjte

ADVARSEL! Slip efter brugen altid det eventuelle resttryk ud af beholderen 3, idet du overholder anvisningerne i kapitlet "Tømning af tryksprøjten og bortskaffelse af sprøjtevæsken".

Rengør produktet grundigt og lad det tørre, inden det opbevares om vinteren. Sådan undgår du frostskader.

□Fastgørsprøjterøret 20 på sprøjterørsholderen 9 (se afbildning I).

Opbevar tryksprøjten på et tørt, støvfrit sted.

ADVARSEL! Opbevar produktet, på grund af de ammoniakdampe, som dannes, ikke i staldbygninger (fare for messingrevner). Fyld det ikke op med kvælstof eller fosfatholdige opløsningsmidler.

Kontroller produktet efter hver vinter idet du gennemfører en sprøjtning med rent vand.

■ Kontroller produktet efter hver brug.

■ Kontroller produktet før hver anvendelse.

- Fejlfinding

Skulle de nedenfor anførte forholdsregler ikke medføre succes, så kontakt producenten.

● = Fejl

© = Mulig årsag

O = Afhjælpning

● I beholderen etableres ikke noget tryk.

●Beholderenslag 1 er ikke skruet fast.

○ Skru beholderens låg 1 fast.

OSpændomløbermøtrikkerne 12 14 16 21 fast.

Kolben 35 er beskadiget.

O Erstatkolben 35 som beskrevet i kapitlet "Anvendelse af medleverede reservedele".

Splinten 32 er løs.

OFastgørsplinten 32 forskriftsmæssigt på produktet.

- Sprøjtedysen sprøjter ikke.

Der er ikke noget tryk.

O Skab tryk med pumpen 10 idet du bevæger håndtaget 6 op og ned.

- Sprøjtedysen er tilstoppet.

Stop anvendelsen, lad trykket slippe ud og sørg for, at du ikke udsætter personer eller miljøet for fare. Rengør sprøjtedysen 23, 24, 25, 26 med en børste (gå frem som beskrevet i kapitlet "Rengøring og pleje").

Der er ikke noget sprøjtemiddel i beholderen.

○ Påfyld sprøjtemiddel.

-Filteret 19 er tilstoppet.

Rengør filteret med en børste (se kapitel "Rengøring og pleje").

• Pakningsskiven er løs eller beskadiget.
• Fastgør eller erstat pakningsskiven.

●Grebet 7 er vanskeligt eller umuligt at betjene.

• Grebet 7 er spændt for fast.
  ○ Juster grebet 7 päny.
• Pumpen 10 er smurt utilstrækkeligt.
  O Påfør smøremiddel.
  ●Sprøjtedysen 23, 24, 25, 26 eller filteret 19 er tilstoppet.
  Stop anvendelsen, lad trykket slippe ud og sørg for, at du ikke udsætter personer eller miljøet for fare. Rengør sprøjtedysen, henholdsvis filteret med en børste (se kapitel "Rengøring og pleje").
• Pumpen er blokeret.
• Kontroller at grebet 7 og splinten 32 sidder korrekt. Kontakt dit servicested eller lignende kvalificerede pesrsoner. Ikke-overholdelse kan føre til farlige situationer.

• Anvendelse af reservedele

ADVARSEL! Beskyt dig mod farlige stoffer med egnet personligt beskyttelsesudstyr (PBU) ved at bære øjenværn, åndedrætsværn, egnet beskyttelsesbeklædning, vandtætte handsker og støvler.

ADVARSEL! Der må udelukkende anvendes originale reservedele og tilbehør, som stilles til rådighed af producenten. Alle øvrige reparationer må udelukkende gennemføres af producenten, dennes kundeservice eller gennem lignende kvalificerede personer. Gennem uhensigtsmæssig vedligeholdelse kan der opstå farlige situationer (se afbildning M).

ADVARSEL! Saml efter en udskiftning alle dele igen og kontroller produktet inden anvendelsen.

Når et af de nævnte dele er defekt, skal det erstattes med den medfølgende reservedel
Holder til håndtag 8	Fjern den beskadigede holder til håndtaget 8 fra sprøjterørsholderen 9 og erstat den.
Pakningsskive ø 16 mm 34	Løsn dyseafdækningen 23a, 24a eller 25a fjern den defekte pakningsskive 34 og erstat den.
Pakningsskive ø 15 mm 36	Løsn omløbermøtrikken 16 fra håndtaget 15 eller omløbermøtrikken 21 fra trykre-guleringsventilen 22, fjern den defekte pakningsskive 36 og erstat den.
Klemhylster 37	Løsn omløbermøtrikken 16 fra håndtaget 15 eller omlø-bermøtrikken 21 fra trykre-guleringsventilen 22, fjern det defekte klemhylster 37 og erstat det.
Indretningsanord-ning 38	Fjern indretningsanordnin-gen 38 fra grebet 7 på tryksprøjtens underside og erstat den.
Kolben 35(se afbildning L)	Fjern splinten 32, afmonter sprøjterørsholderen 9 og grebet 7 fra pumpen 10. Tag pumpen 10 ud af pum-pehuset 10a. Hold luftkam-merets låg 11 og fjern pumpehuset 10a. Fjern kol-ben 35 som ligger under pumpen 10 og erstat den. Saml efterfølgende alle dele igen.
Pakningsskive ø 18,5 mm 39	Afmonter håndtaget 15, tag den beskadigede paknings-skive ø 18,5 mm 39 ud og erstat den (se afbildning J).

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

Garanti

Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

De får 3 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.

Hvis der inden for 3 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet – efter vores valg – af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet af glas.

• Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger:

Opbevar kassebon og artikelnummer (f. eks. IAN 123456_7890) som købsdokumentation, så disse kan fremlægges på forespørgsel. Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået.

Service

DK Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

• EU-konformitetserklæring

EU-OVERENSSTEMMELSESERKLAERING

IAN: 356373_2007

Produktidentifikation: "PARKSIDE" Rygsæk-tryksprøjter 16 liter

Modelnummer: HG06876

Genstanden for erklæringen beskrevet ovenfor er i overensstemmelse med den relevante EF-harmoniseringslovgivning:

Henvisninger til de relevante harmoniserede standarder, der anvendes, eller henvisninger til de specifikationer, for hvilke overensstemmelse er angivet:

Nr. / Dele

Fabrikantens navn og adresse:

Denne overensstemmelseserklæring udstedes udelukkende under fabrikantens ansvar.

Oversættelse af original overensstemmelseserklæring

Neckarsulm

Sted

26.11.2020

Dato

Peter Fischer

Managing Director

Dr. Thorsten Maier
