Typ produktu	Przenośny klimatyzator monoblokowy
Marka	Clatronic
Model	CL 3716
Masa netto	około 24,5 kg
Zasilanie elektryczne	220-240 V~, 50 Hz
Pobór mocy	1010 W
Wydajność chłodzenia	9000 BTU (2,64 kW)
Czynnik chłodniczy	R290 (łatwopalny)
Klasa efektywności energetycznej	A
Tryby pracy	Chłodzenie, osuszanie, wentylacja
Funkcje specjalne	Tryb snu (oszczędność energii), timer (1-24h), pilot zdalnego sterowania, Wi-Fi przez aplikację Smart Life
Regulacja temperatury	16 °C do 31 °C
Prędkości wentylatora	2 poziomy
Zbiornik na wodę	Ręczne opróżnianie, wskaźnik pełnego poziomu (wskaźnik FL)
Pilot zdalnego sterowania	Tak, baterie AAA (2x 1,5 V)
Łączność	Wi-Fi 802.11b/g/n, 2,4 GHz
Wymiary (około)	Nie podano w instrukcji
Akcesoria w zestawie	Elastyczny wąż spustowy, adaptery, zestaw do montażu w oknie, wąż do wody, zaślepki
Bezpieczeństwo	Ochrona sprężarki (opóźnienie 3 min), automatyczne wyłączanie, łatwopalny czynnik chłodniczy (R290)
Konserwacja	Czyszczenie filtrów co 2 tygodnie; opróżnianie zbiornika w razie potrzeby

Często zadawane pytania - CL 3716 CLATRONIC

Jak zainstalować klimatyzator CL 3716 ?

Umieść urządzenie na płaskiej powierzchni, co najmniej 50 cm od ścian. Zamontuj przewód odprowadzający, mocując adapter do węża, a następnie podłącz go z tyłu urządzenia. Przełóż wąż przez otwarte okno i użyj zestawu do montażu w oknie, aby uszczelnić otwór. Podłącz urządzenie do gniazdka z uziemieniem.

Jak opróżnić zbiornik na wodę, gdy zaświeci się wskaźnik FL ?

Odłącz urządzenie. Umieść pojemnik pod tylnym wylotem wody (lub pod obydwoma wylotami). Wyjmij zaślepkę i podłącz dołączony wąż do wody, aby spuścić wodę. Po opróżnieniu załóż zaślepkę. Następnie możesz ponownie uruchomić urządzenie.

Co oznaczają kody błędów E1 i E2 ?

E1 oznacza usterkę czujnika temperatury. E2 również oznacza usterkę czujnika (nieokreśloną). W obu przypadkach skontaktuj się z serwisem.

Jak używać timera do automatycznego włączania ?

Wyłącz urządzenie przyciskiem włącz/wyłącz. Naciśnij przycisk timera: cyfra godzin miga. Użyj przycisków + i -, aby ustawić liczbę godzin (1-24) przed włączeniem. Odczekaj 5 sekund, aby zatwierdzić. Wskaźnik timera pozostanie włączony.

Jak czyścić filtry powietrza ?

Zdejmij kratki z tyłu urządzenia (nad i pod przyłączem węża). Wyjmij filtry z kratek. Odsysaj kurz lub umyj je w letniej wodzie z łagodnym detergentem. Pozostaw do całkowitego wyschnięcia w cieniu przed ponownym zamontowaniem. Nigdy nie uruchamiaj urządzenia bez filtrów.

Czy mogę używać urządzenia z aplikacją na smartfona ?

Tak, pobierz bezpłatną aplikację Smart Life - Smart Living z Google Play lub App Store. Utwórz konto, włącz Wi-Fi w urządzeniu, przytrzymując przycisk Wi-Fi przez 5 sekund, a następnie postępuj zgodnie z instrukcjami w aplikacji, aby sparować urządzenie.

Jaki czynnik chłodniczy jest używany i czy jest niebezpieczny ?

Czynnikiem chłodniczym jest R290 (propan), który jest łatwopalny. Urządzenie musi być zainstalowane w pomieszczeniu o powierzchni większej niż 12 m². Nie przebijaj obiegu chłodniczego. W przypadku wycieku przewietrz pomieszczenie i nie używaj ognia.

Co zrobić, jeśli pilot nie działa ?

Sprawdź odległość (maks. 8 m) i brak przeszkód między pilotem a czujnikiem podczerwieni. Wymień baterie na nowe AAA, przestrzegając polaryzacji. Jeśli problem nadal występuje, urządzenie można obsługiwać bezpośrednio z panelu sterowania.

Dlaczego urządzenie nie chłodzi wystarczająco ?

Możliwe przyczyny: otwarte okna lub drzwi, bezpośrednie nasłonecznienie, brudne filtry, źródło ciepła w pomieszczeniu lub zbyt wiele osób. Sprawdź, czy ustawiona temperatura jest niższa od temperatury otoczenia. Wyczyść filtry i zamknij otwory.

Jakie środki ostrożności powinienem podjąć ?

Nie zakrywaj urządzenia, zachowaj odstęp 50 cm wokół niego, nie używaj bez filtrów, odłącz przed czyszczeniem, nie przebijaj obiegu chłodniczego. Po wyłączeniu odczekaj 3 minuty przed ponownym włączeniem. Nie używaj w łazience ani w pobliżu basenu.

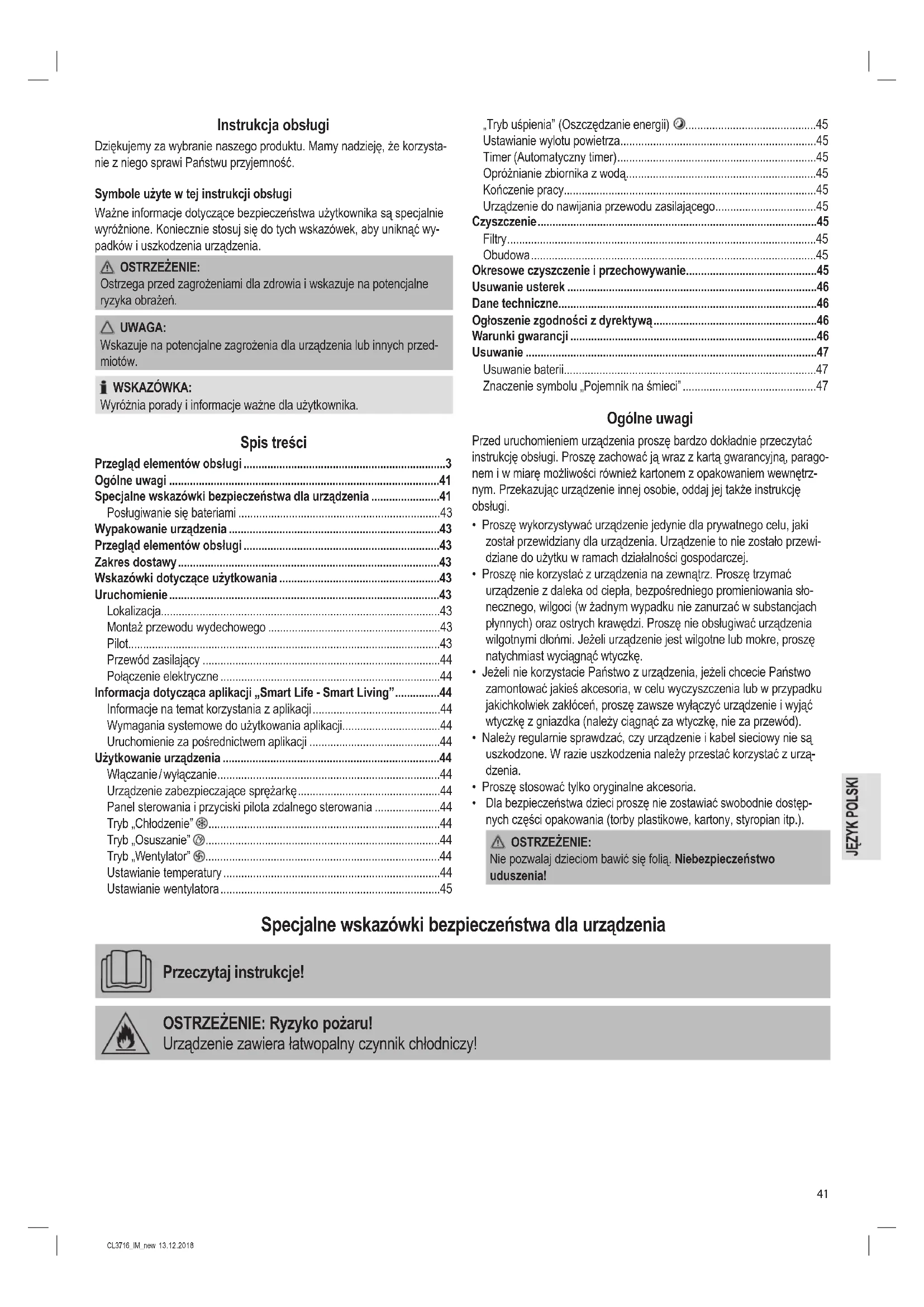

INSTRUKCJA OBSŁUGI CL 3716 CLATRONIC

Instrukcja obsługi ...... Strona 41

Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że korzystanie z niego sprawi Państwu przyjemność.

Symbole użyte w tej instrukcji obsługi

Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urządzenia.

OSTRZEŻENIE:

Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń.

UWAGA:

Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów.

WSKAZÓWKA:

Wyróżnia porady i informacje ważne dla użytkownika.

Spis treści

Przegład elementów obsługi ....3

Ogólne uwagi 41

Specjalne wskazówki bezpieczeństwa dla urządzenia ....41

Posługiwanie się bateriami 43

Wypakowanie urządzenia....43

Przegład elementów obsługi....43

Zakres dostawy 43

Wskazówki dotyczące użytkowania....43

Uruchomienie 43

Lokalizacja....43

Montaż przewodu wydechowego 43

Pilot....43

Przewód zasilający 44

Połączenie elektryczne 44

Informacja dotycząca aplikacji „Smart Life - Smart Living”......44

Informacje na temat korzystania z aplikacji 44

Wymagania systemowe do użytkowania aplikacji....44

Uruchomienie za pośrednictwem aplikacji ....44

Użytkowanie urządzenia 44

Włączanie / wyłączanie....44

Urządzenie zabezpieczające spreżarkę....44

Panel sterowania i przyciski pilota zdalnego sterowania ....44

Tryb „Chłodzenie” ⓧ 44

Tryb „Osuszanie“ 44

Tryb „Wentylator” 44

Ustawianie temperatury 44

Ustawianie wentylatora....45

„Tryb uśpienia” (Oszczędzanie energii) 📄......45

Ustawianie wylotu powietrza....45

Timer (Automatyczny timer)......45

Opróżnianie zbiornika z wodą....45

Kończenie pracy....45

Urządzenie do nawijania przewodu zasilającego....45

Czyszczenie....45

Filtry....45

Obudowa 45

Okresowe czyszczenie i przechowywanie....45

Usuwanie usterek 46

Dane techniczne....46

Ogłoszenie zgodności z dyrektywą....46

Warunki gwarancji 46

Usuwanie 47

Usuwanie baterii....47

Znaczenie symbolu „Pojemnik na śmieci”......47

Ogólne uwagi

Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

- Proszę wykorzystywać urządzenie jedynie dla prywatnego celu, jaki został przewidziany dla urządzenia. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

- Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.

- Jeżeli nie korzystacie Państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka (należy ciągnąć za wtyczkę, nie za przewód).

- Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

- Proszę stosować tylko oryginalne akcesoria.

- Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

OSTRZEŻENIE:

Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

Specjalne wskazówki bezpieczeństwa dla urządzenia

Przeczytaj instrukcje!

OSTRZEŻENIE: Ryzyko pożaru!

Urządzenie zawiera łatwopalny czynnik chłodniczy!

Instrukcja serwisowa dostępna jest pod następującym adresem internetowym: www.sli24.de W obszarze „Downloads” (Pliki do pobrania), wpisz nazwę modelu CL 3716.

• Każda osoba, która jest zaangażowana w pracę lub włącza się do układu obiegu czynnika chłodniczego, powinna posiadać aktualny ważny certyfikat od akredytowanego w branży organu oceniającego, który potwierdza jej kompetencje i upoważnia ją do bezpiecznej obsługi czynników chłodniczych, zgodnie z uznaną specyfikacją przemysłową.
• Serwisowanie odbywa się wyłącznie zgodnie z zaleceniami producenta urządzenia. Konserwacja i naprawy wymagające pomocy innych wykwalifikowanych pracowników przeprowadzane są pod nadzorem osoby kompetentnej w zakresie stosowania łatwopalnych czynników chłodniczych.

OSTRZEŻENIE:

• Nie należy próbować przyspieszać procesu odszraniania.
• Nie używać i nie przechowywać urządzenia w następujących miejscach:
• w pobliżu źródła ognia.
• w obszarze, w którym może się rozlewać woda lub olej.
• w obszarze, który jest narażony na bezpośrednie działanie promieni słonecznych.
• w łazienice, pralni lub przy basenie publicznym.
• Nie należy wiercić ani podpalać urządzenia.
• Należy pamiętać, że czynniki chłodnicze są bezwonne.
• Urządzenie musi być ustawione, eksploatowane i przechowywane w pomieszczeniu o powierzchni większej niż 12 m².

⚠️ UWAGA: Niebezpieczeństwo przegrzania!

• Utrzymywać otwory wentylacyjne niezablokowane!
• Nie przykrywać urządzenia!

• R 290 to czynnik chłodniczy zgodny z europejskimi dyrektywami środowiskowymi.

- Nie uszkodzić obiegu chłodziwa.

- Urządzenie jest przeznaczone do użytkowania w pomieszczeniach zamkniętych.

- Urządzenie musi być przechowywane w taki sposób, aby nie uległo uszkodzeniu.

- Przestrzegać krajowych przepisów dotyczących połączeń.

- W przypadku wykrycia dziwnych odgłosów, zapachów i/lub emisji spalin, odłącz wtyczkę od gniazdka elektrycznego.

- Używać urządzenia wyłącznie w pozycji pionowej.

- Zapewnić odległość co najmniej 50 cm pomiędzy urządzeniem a każdą ścianą lub innymi obiektami, aby zapewnić odpowiedni przepływ powietrza podczas operacji.

- Nigdy nie używaj klimatyzatora bez filtrów.

- Nie pozostawiać urządzenia bez nadzoru na kilka godzin. Nie wychodzić z domu, kiedy urządzenie pracuje.

- To urządzenie przeznaczone jest do klimatyzowania pomieszczeń i nie wolno go używać w innych celach.

- Nie korzystać z urządzenia w pomieszczeniach, gdzie obecny jest gaz, paliwo, ropa i inne łatwopalne substancje. Nie korzystać w tych pomieszczeniach z farb czy pestycydów w sprayach ani innych łatwopalnych materiałów.

- Nie wkładać żadnych przedmiotów w otwory urządzenia.

- Nie przesuwać urządzenia, podczas gdy kabel sieciowy podłączony jest do gniazdka.

- Wyłączając urządzenie, najpierw użyć przycisku ⏻, a następnie wyjąć wtyczkę sieciową z gniazdka.

- Jeśli praca została przerwana, poczekać ok. 3 minut przed ponownym uruchomieniem urządzenia, aby spadło ciśnienie w obwodzie chłodzenia.

- Nie naprawiać urządzenia samodzielnie. Skontaktować się z pracownikiem autoryzowanego serwisu. Jeśli przewód zasilania jest uszkodzony, należy go wymienić u producenta, przedstawiciela serwisu lub podobnie wykwalifikowanej osoby, aby uniknąć zagrożenia.

- Uważać, aby małe dzieci nie dotykały urządzenia.

- Urządzenie to może być używane przez dzieci w wieku lat 8 lub starsze, osoby z obniżoną sprawnością fizyczną, zmysłową lub umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub gdy je poinstru-

owano jak korzystać z tego urządzenia w bezpieczny sposób, i gdy zdają sobie sprawę z istniejących niebezpieczeństw.

• Dzieci nie powinny bawić się tym urządzeniem.
• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.
• Należy wykonać instrukcje z rozdziału „Czyszczeni”.
• Szczegółowe informacje o rodzajach i wartościach znamionowych bezpieczników: T, 250V AC, 3,15A

Posługiwanie się bateriami

⚠ OSTRZEŻENIE:

• Nie wystawiać baterii na działanie nadmiemego gorąca typu słonce, ogień lub tym podobne. Pojawia się ryzyko wybuchu!
• Baterie nie są zabawkami. Trzymać je z dala od dzieci.
• Nie otwierać baterii z użyciem siły.
• Nie dopuszczać do styczności z metalowymi przedmiotami (pierścionki, gwoździe, śruby, itp.). Pojawia się ryzyko zwarcia!
• Zwarcie może doprowadzić do nadmiernego nagrzania baterii lub nawet pożaru i w efekcie do obrażeń ciała.
• Ze względu na własne bezpieczeństwo, podczas transportu zabezpieczać terminale baterii taśmą klejącą.
• W razie wycieku baterii, uważać, aby nie wetrzeć cieczy do oczu ani na błony śluzowe. W razie kontaktu, umyć ręce i opłukać oczy czystą wodą. W razie utrzymywania się jakiegokolwiek dyskomfortu, skonsultować się z lekarzem.

UWAGA:

• Kiedy przez dłuższy okres czasu nie korzystamy z pilota, wyjąć baterie, aby zapobiegać „wyciekowi” kwasu z baterii.
• Nie mieszać baterii różnego rodzaju ani nowych baterii ze starymi.
• Nie wyrzucać baterii wraz z odpadami gospodarstwa domowego. Zwrócić zużyte baterie do odpowiedniego punktu zbiórki lub do sprzedawcy.

Wypakowanie urządzenia

1. Wyjąć urządzenie z opakowania.
2. Zdjąć cały materiał opakowaniowy taki jak plastikowe folie, wypełniacze, zaciski do kabli oraz elementy kartonowe.
3. Sprawdzić, czy w opakowaniu znajdują się wszystkie części.

Przegład elementów obsługi

1 Dźwignia
2 Wylot powietrza (żeberka)
3 Odbiomik podczerwieni pilota zdalnego sterowania
4 Panel sterowania
5 Wyświetlacz
6 Uchwyt
7 Kratka z filtrem wewnętrznym
8 Złącze przewodu wydechowego
9 Wylot wody
10 Urządzenie do nawijania przewodu zasilającego
11 Wspornik wtyczki zasilacza
12 Wylot wody

Zakres dostawy

1 Urządzenie klimatyzacyjne
1 Pilot
2 Baterie
1 Giętki przewód wydechowy
1 Adapter przewodu wydechowego (Połączenie na urządzeniu)
1 Zestaw na okno, 2-elementowy
1 Adapter do zestawu wywiewu okiennego
1 Przewód na wodę
2 Zatyczki (zapasowe)

Wskazówki dotyczące użytkowania

△ UWAGA: Waźne pod kątem pierwszego uruchomienia lub po transporcie!

Przed pierwszym uruchomieniem, urządzenie musi pozostać w pozycji pionowej przez około 3 godziny, aby środek chłodzący wsiąkt. W przeciwnym razie kompresor ulegnie uszkodzeniu.

UWAGA:

• Po przerwaniu działania urządzenia za pomocą przycisku należy odczekać co najmniej 3 minuty przed jego ponownym włączeniem.
• Przed przeniesieniem urządzenia do innego miejsca należy najpierw opróżnić zbiornik na wodę!
• Urządzenie działa z najwyższą wydajnością w pomieszczeniach nie większych niż 70 m³.
• Giętki przewód odprowadzający oraz adapter zostały wyprodukowane specjalnie dla tego urządzenia. Aby uniknąć nieprawidłowego działania, nie wolno wymieniać go na inny.
• Przewód wydechowy można rozciągnąć aż do 150 cm. Nie korzystać z żadnego przedłużacza.
• Zapewnić swobodny przepływ powietrza. Sprawdzić, czy przewód wydechowy nie został skręcony ani wygięty. Wszelkie zapchania mogą spowodować przegrzanie urządzenia.
• Zamknąć wszystkie okna i drzwi, aby powietrze z zewnątrz nie przenełkało do pomieszczenia, umożliwiając w ten sposób efektywniejsze działanie urządzenia.

Uruchomienie

Lokalizacja

• Kiedy instalujemy urządzenie, należy zapewnić utrzymanie odległości co najmniej 50 cm między urządzeniem a ścianami bądź innymi obiektami.
• Powierzchnia musi być płaska i sucha.

Montaż przewodu wydechowego

i WSKAZÓWKA:

W przypadku okien rozsuwanych, należy skorzystać z dołączonego zestawu okiennego i zainstalować go w pozycji pionowej lub poziomej. Dopasować długość płytki z uszczelką zgodnie z wymogami.

1. Podłącz adapter do węża wylotowego. Umieść wąż wylotowy w taki sposób, aby pierwsza płetwa węża została ułożona na szynie. Dokręć adapter poprzez przekręcenie go w prawo.
2. Podłącz adapter do złącza znajdującego się z tyłu urządzenia. Aby to zrobić, wsuń adapter węższą stronę do prowadnic, z prawej strony. Musi on ewidentnie zaskoczyć do zatrzasku.
3. Rozciągnąć przewód do żądanej długości.
4. Przymocować otwartą końcówkę przewodu na oknie.
5. Zamknąć okno możliwe jak najdalej. Opuścić również zewnętrzne rolety, o ile są, do końcówki przewodu.

Pilot

1. Otworzyć pokrywkę przedziału baterii w tylnej części pilota.
2. Włożyć 2 baterie typu R03 „AAA” 1,5V, z uwzględnieniem prawidłowego ułożenia biegunów (patrz oznaczenia na dolnej części przedziału)!
3. Zamknąć pokrywkę przedziału baterii.

Przewód zasilający

Odkręcanie przewodu zasilającego z urządzenia nawijającego.

Połączenie elektryczne

1. Sprawdzić, czy napięcie sieciowe, jakiego chcemy użyć jest zgodne z napięciem urządzenia. Proszę sprawdzić etykietkę znamionową pod kątem szczegółowych specyfikacji.
2. Podłączyć urządzenie do prawidłowo zainstalowanego i uziemionego gniazdka. Pojawi się sygnał wskazujący, że urządzenie jest gotowe do użycia.

Informacja dotycząca aplikacji „Smart Life - Smart Living”

Smart Life - Smart Living aplikacja jest dostępna dla systemu Android oraz iOS. Zeskanuj odpowiedni kod QR i pobierz ją bezpośrednio.

i WSKAZÓWKA:

W zależności od dostawcy, mogą zaistnieć koszty związane z pobiera- niem aplikacji.

Google Play App Store

Informacje na temat korzystania z aplikacji

To urządzenie można obsługiwać za pośrednictwem sieci domowej. Warunkiem jest stałe połączenie Wi-Fi z routerem i bezpłatna aplikacja „Smart Life - Smart Living”.

Zalecamy odłączenie urządzenia od źródła zasilania, gdy jesteś poza do-mem, aby zapobiec niezamierzonemu włączeniu, gdy nie ma Cię w domu!

Wymagania systemowe do użytkowania aplikacji

• iOS 8.0 lub wyższy
• Android 4.1 lub wyższy

Uruchomienie za pośrednictwem aplikacji

1. Zainstaluj aplikację „Smart Life - Smart Living”. Utwórz konto użytkownika.
2. Aktywuj funkcję Wi-Fi w ustawieniach urządzenia.
3. Umieść urządzenie w odległości około 5 metrów od routera.
4. Die Taste blinkt schnell. Naciśnij i przytrzymaj 📞przycisk przez około 5 sekund. Przycisk zacznie szybko migotać.
5. Uruchom aplikację i wybierz „+”.
6. Wybierz „klimatyzatora” menu i wykonaj wyświetlone na ekranie polecenia.
7. Po pomyślnym podłączeniu urządzenia, przycisk zapali się. Możesz teraz obsługiwać urządzenie za pomocą aplikacji.

Użytkowanie urządzenia

Włączanie / wyłączanie

• Nacisnąć przycisk ⓞ, aby włączyć urządzenie. W urządzeniu ustawiono wstępnie tryb „Chłodzenie” i temperaturę 22 °C. Jeśli praca została zatrzymana bez wyjmowania wtyczki, zachowane zostaną wszystkie wcześniej ustawione tryby operacyjne oraz ustawienia temperatury.
• Nacisnąć przycisk @onownie, aby wyłączyć urządzenie.

Urządzenie zabezpieczające sprężarkę

Przerwanie działania urządzenia oznacza uaktywnienie urządzenia zabezpieczającego sprężarkę. Wstrzymuje ono pracę sprężarki na ok. 3 minuty w celu obniżenia ciśnienia w układzie chłodzenia. Nie stanowi to usterki urządzenia. W takim przypadku należy odczekać co najmniej 3 minuty przed ponownym włączeniem urządzenia.

Panel sterowania i przyciski pilota zdalnego sterowania

Panel sterowania	Pilot zdal-nego ste-rowania	Funkcja
		Włączanie / wyłączanie urządzenia
	- Wi-Fi
		Tryb „Chłodzenie”
		Tryb „Osuszanie”
		Tryb „Wentylator”
		Poziom wentylatora 1
		Poziom wentylatora 2
		„Tryb uśpienia” (Oszczędzanie energii)
		Zmniejszanie temperatury
		Zwiększanie temperatury
		Obsługa timera
	-	Zbiornik wody pełny (jest to tylko lampka kontrolna, a nie przycisk.)

Te dwa przyciski Ⓞ należy nacisnąć kilkakrotnie, aby wybrać poszczególne funkcje.

Funkcje przycisków na panelu sterowania są wyjaśnione poniżej.

Tryb „Chłodzenie”

W tym trybie pracy można dostosować prędkość wentylatora i ustawienie temperatury.

i WSKAZÓWKA:

W celu zapewnienia pracy urządzenia wraz ze sprężarką należy ustawić temperaturę niższą niż aktualna temperatura w pomieszczeniu.

Tryb „Osuszanie”

• Ten tryb operacyjny nie obsługuje żadnych dalszych ustawień.
• Wentylator będzie działat z najniższym ustawieniem prędkości.
• Urządzenie będzie chłodzić pomieszczenie i wyciągnie wilgoć z powietrza.

Tryb „Wentylator“

Tryb „Wentylator” pozwala na ustawienie prędkości wentylatora.

Ustawianie temperatury

Za pomocą przycisków lub wetrybie „Chłodzenie” ustawić temperaturę. Wybrać temperaturę pomiędzy 16 °C a 31 °C.

Ustawianie wentylatora

W trybach „Chłodzenie” oraz „Wentylator” można ustawić prędkość wentylatora za pomocą 2 różnych ustawień.

• Przycisk ⑤Poziom 1
• Przycisk 5Poziom 2

„Tryb uśpienia” (Oszczędzanie energii)

Urządzenie pracuje w trybie uśpienia. Tryb ten może być używany tylko wtedy, gdy aktywny jest tryb „Chłodzenie”. W takim przypadku nie można zmienić ustawień wentylatora.

Ustawianie wylotu powietrza

Dopasować żeberka w celu regulacji wyładowanego powietrza.

- Użyj dźwigni na dolnej płytwie, aby skierować powietrze w górę / w dół.

Timer (Automatyczny timer)

Użyć funkcji timera do ustawiania godzin włączania i wyłączania urządzenia. Wybrać czas między 1 a 24 godziną.

Korzystanie z funkcji timera do automatycznego włączania

1. Nacisnąć przycisk 📣aby włączyć urządzenie.
2. Wybrać tryb operacyjny, temperaturę oraz prędkość wentylatora dla urządzenia do pracy lub kiedy uruchamiane jest o ustalonej godzinie.
3. Nacisnąć przycisk 📁by wyłączyć urządzenie.
4. Naciśnij przycisk ⓄZaświeci się kontrolka TIMER. Zacznie migać liczba godzin.
5. Ustaw żadana liczbę godzin za pomocą przycisku lub . Łyb ustawiania zostanie automatycznie zakończony po około 5 sekundach. Zostaje włączony tryb timera (zegara) i zapala się przycisk.

i WSKAZÓWKA:

Nie naciskaj 📞przycisku, po ustawieniu godzin, ponieważ operacja timera (zegara) nie zostanie zapisana.

Korzystanie z funkcji timera do automatycznego wyłączania

1. Nacisnąć przycisk ⑨by włączyć urządzenie.
2. Naciśnij przycisk podczas pracy urządzenia. Zacznie migać liczba godzin.
3. Ustaw tryb timera (zegara) ①ak, jak to opisano wcześniej w pozycji 5.

i WSKAZÓWKA:

• Jeśli chcesz dezaktywować operację ustawiania timera (zegara), naciśnij przycisk @dwukrotnie. Oświetlenie przycisku wyłącza się.
• Można również anulować funkcje timera zawsze poprzez naciśnięcie przycisku ①aby włączyć / wyłączyć urządzenie.

Opróżnianie zbiornika z woda

Urządzenie posiada zbiornik na wodę celem gromadzenia skroplonej pary. Po zapelnieniu zbiornika na wodę zaświeci się lampka kontrolna Sprężarka wyłączy się niezależnie od trybu pracy. Wentylator będzie jednak nadal działat.

UWAGA:

Nie należy transportować urządzenia z pełnym zbiornikiem na wodę. Woda mogłaby dostać się do urządzenia.

W przypadku ciągłej pracy ze sprężarką zbiornik na wodę należy opróżniać. Do wykonania tej czynności konieczna jest ścierka do podłóg, płaska miska o pojemności ok. 1 ℓ oraz dostarczony z urządzeniem wąż do wody.

1. Wyjąć wtyczkę sieciową z gniazda ściennego.
2. Ułożyć ścierkę do podłogi oraz płaską miskę pod wylotem wody. Jeśli jest to możliwe, ustaw miskę na niższym poziomie niż urządzenie.
3. Zdjąć stoper (korek).

4. Podłącz wąż do wody do wylotu wody w urządzeniu. Włóż koniec węża do miski.

5. Po odprowadzeniu wody odłącz wąż do wody. Użyj korka, aby ponownie zamknąć spust wody z urządzenia (klimatyzatora).

6. Dla następnego spustu wody powtórz kroki 2 - 5 tak, jak to opisano powyżej.

Kończenie pracy

1. Nacisnąć przycisk 📁aby wyłączyć urządzenie.
2. Wyjąć wtyczkę sieciową z gniazdka w ścianie.

Urządzenie do nawijania przewodu zasilającego

Nawinąć przewód zasilający wokół urządzenia zwijającego. Włożyć wtyczkę do dostarczonego gniazda.

Czyszczenie

OSTRZEŻENIE:

• Zawsze wyjmować wtyczkę sieciową z gniazdka przed rozpoczęciem czyszczenia!
• Sprawdzić, aby woda nie przedostała się do otworów urządzenia podczas czyszczenia. Może to doprowadzić do porażenia elektrycznego lub pożaru.

UWAGA:

• Nie używać na urządzeniu żadnych środków czyszczących w sprayu.
• Nie używaj szczotki drucianej ani innych podobnych przedmiotów.
• Nie używaj ostrych lub ściernych środków czyszczących.

Filtry

Jeśli urządzenie jest w codziennym użyciu, należy czyścić oba filtry co 2 tygodnie. Wydajność urządzenia nie jest już gwarantowana, jeśli pył w filtrach blokuje cyrkulację powietrza.

1. Na tylnej stronie urządzenia znajduje się kratka z wewnętrznym filtrem powyżej i poniżej podłączenia węża wylotowego.
2. Zdejmij kratki z urządzenia i filtry z kratek.
3. Odkurz filtry odkurzaczem.
4. Oczyć filtry pod bieżącą wodą. W razie konieczności użyć delikatnego detergentu.
5. Pozostaw filtry do wyschnięcia na otwartym powietrzu lub w zacienionym miejscu.
6. Włóż filtry z powrotem do kratek po ich dokładnym wysuszeniu i przy- mocuj kratki do urządzenia.

△ UWAGA:

Nie używać urządzenia bez filtrów!

Obudowa

• Za pomocą odkurzacza odkurzyć żeberka oraz otwory wentylacyjne.
• Wytrzeć obudowę delikatnie wilgotną szmatką.

Okresowe czyszczenie i przechowywanie

Kiedy nie korzystamy z urządzenia przez dłuższy czas, należy:

1. Opróżnić zbiornik wodny zgodnie z powyższym opisem.
2. Uruchomić urządzenie w trybie „Wentylatora” na 2 godziny, aby osuszyć wnętrze urządzenia.
3. Nacisnąć przycisk Ⓕ, aby wyłączyć urządzenie. Wyjąć wtyczkę sieciową z gniazda ściennego.
4. Odłączyć giętki przewód wydechowy od urządzenia.
5. Wyczyść filtry i urządzenie w sposób opisany powyżej.
6. Przykryć urządzenie folią.
7. Zawsze trzymać urządzenie poza zasięgiem dzieci, w suchym i dobrze wentylowanym miejscu.

Usuwanie usterek

Problem Prawdopodobna przyczyna Rozwiązanie
Urządzenie nie funkcjonuje. Brak	zasilania Sprawdzić połączenie sieciowe.
	Aktywna jest funkcja timera.	Nacisnąć przycisk ☎aby włączyć urządzenie.
	Temperatura otoczenia jest zbyt niska lub zbyt wysoka.	Zaleca się używanie urządzenia w temperaturze otoczenia 16 - 35 °C.
	Urządzenie jest wadliwe. Skontaktuj się z działem sprzedaży lub specjalista. Należy przeczytać załączoną instrukcję obsługi.
Urządzenie nie chłodzi w sposób wystarczający.	Urządzenie narażone jest na bezpośrednie działanie słońca.	Wybrać inną lokalizację lub zasłonić okna.
	Okna lub drzwi są otwarte. Zamknąć okna lub drzwi.
	Jest zbyt wielu ludzi lub inne źródła ogrzewania w pokoju.	Usunąć przenośne grzejniki lub je wyłączyć.
	Filtry są zabrudzone. Oczyć filtry.
	Zablokowany jest wlot lub wylot powietrza.	Usunąć blokadę. Trzymać otwory wentylacyjne wolne od przeszkód.
Urządzenie jest zbyt głośne podczas pracy.	Urządzenie nie stoi w pozycji pionowej.	Ustawić urządzenie na płaskiej powierzchni. Unikać drgań.
Wskazanie na wyświetlaczu: FL Zaświeci się kontrolka ☎	Zbiornik na wodę został zapelniony.	Wyłącz urządzenie. Odłącz wtyczkę zasilającą. Opróżnić zbiornik wodny. Można ponownie uruchomić urządzenie.
Pilot zdalnego sterowania nie działa.	Odległość do urządzenia jest zbyt daleka.	Przemieść je, aby zbliżyć się do urządzenia.
	Pilot zdalnego sterowania nie jest odpowiednio trzymany, w kierunku czujnika.	Trzymaj pilot zdalnego sterowania, tak aby wskazywał czujnik. Sprawdzić, czy nie ma przeszkód między pilotem a czujnikiem.
	Baterie są zużyte.	Wymień baterie.
Wskazanie na wyświetlaczu: E1	Awaria czujnika temperatury.	Skontaktuj się z działem obsługi klienta lub sprzedawcą.
Wskazanie na wyświetlaczu: E2

Dane techniczne

Model: CL 3716

Masa netto: ok. 24,5kg

Napięcie zasilające: 220 - 240 V\~, 50 Hz

Pobór mocy: 1010W

Stopień ochrony: I

Klasa wydajności energetycznej:......A

Zdolność chłodzenia: 9000 BTU (2,64 kW)

Chłodziwo: R290

Maksymalne dopuszczalne ciśnienie robocze:

Strona ciśnieniowa: 1,8 MPa

Strona ssaca: 0,6 MPa

Maksymalne dopuszczalne ciśnienie: 3,0 MPa

WLAN

Obsługiwana sieć: 802.11b/g/n

Maksymalnej mocy częstotliwości

radiowej emitowanej: 100mW

Zakres częstotliwości:....2,4 GHz

Kanały: 1-13

Obsługiwane klucze Wi-Fi: WPA/WPA2

Zastrzegamy sobie prawo wprowadzania zmian technicznych i projektowych w trakcie ciągłego rozwoju produktu.

Ogłoszenie zgodności z dyrektywą

Clatronic International GmbH niniejszym oświadcza, że typ urządzenia radiowego CL 3716 jest zgodny z dyrektywą 2014 / 53 / UE.

Ponadto, urządzenie jest zgodne z wymaganiami dyrektywy RoHS 2011/65/EC.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.sli24.de

W obszarze pobierania należy wprowadzić nazwę modelu CL 3716.

Sprawdzono do działania w Polsce.

Warunki gwarancji

Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu.

W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe.

Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący.

Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt.

Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad.
• uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,
• nieprawidłowego ustawienia wartości napięcia elektrycznego, zasilanie z nieodpowiedniego gniazda zasilania,
• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,
• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przechowywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane,
• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,
• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia.

Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, że wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna.

Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie.

Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję.

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

Dystrybutor:

Jako użytkownicy mają Państwo zgodny z prawem obowiązek do zwrotu zużytych baterii bądź akumulatorów.

Wyjąć baterie z pilota przed utylizacją urządzenia.

Zwrócić baterie do punktu zbiórki przeznaczonego do gromadzenia starych baterii lub niebezpiecznych odpadów. Skontaktować się z lokalnymi przedstawicielstwami władz w celu pozyskania dalszych informacji.

Znaczenie symbolu „Pojemnik na śmieci”

Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych.

Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać.

Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi.

Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego.

Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.

Használati utasítás
