Tipo di prodotto	Climatizzatore mobile monoblocco
Marca	Clatronic
Modello	CL 3716
Peso netto	circa 24,5 kg
Alimentazione elettrica	220-240 V~, 50 Hz
Consumo	1010 W
Capacità di raffreddamento	9000 BTU (2,64 kW)
Fluido refrigerante	R290 (infiammabile)
Classe di efficienza energetica	A
Modalità di funzionamento	Raffreddamento, deumidificazione, ventilazione
Funzioni speciali	Modalità notte (risparmio energetico), timer (1-24h), telecomando, Wi-Fi tramite app Smart Life
Regolazione della temperatura	16 °C a 31 °C
Velocità della ventola	2 livelli
Serbatoio dell'acqua	Scarico manuale, indicatore di livello pieno (spia FL)
Telecomando	Sì, batterie AAA (2x 1,5 V)
Connettività	Wi-Fi 802.11b/g/n, 2,4 GHz
Dimensioni (circa)	Non specificate nel manuale
Accessori inclusi	Tubo di scarico flessibile, adattatori, kit di installazione per finestra, tubo dell'acqua, tappi
Sicurezza	Protezione del compressore (ritardo 3 min), spegnimento automatico, refrigerante infiammabile (R290)
Manutenzione	Pulizia dei filtri ogni 2 settimane; svuotamento del serbatoio secondo necessità

Domande frequenti - CL 3716 CLATRONIC

Come installare il climatizzatore CL 3716?

Posizionare l'apparecchio su una superficie piana, ad almeno 50 cm dalle pareti. Montare il condotto di scarico fissando l'adattatore al tubo, quindi collegarlo alla parte posteriore dell'apparecchio. Far passare il tubo attraverso una finestra aperta e utilizzare il kit di installazione per finestra per sigillare l'apertura. Collegare l'apparecchio a una presa con messa a terra.

Come svuotare il serbatoio dell'acqua quando la spia FL si accende?

Scollegare l'apparecchio. Posizionare un recipiente sotto l'uscita dell'acqua posteriore (o entrambe le uscite). Rimuovere il tappo e collegare il tubo dell'acqua fornito per far defluire l'acqua. Una volta svuotato, rimettere il tappo. È quindi possibile riavviare l'apparecchio.

Cosa significano i codici di errore E1 e E2?

E1 indica un guasto del sensore di temperatura. E2 indica anch'esso un guasto del sensore (non dettagliato). In entrambi i casi, contattare il servizio di assistenza.

Come utilizzare il timer per un'accensione automatica?

Spegnere l'apparecchio con il pulsante on/off. Premere il tasto timer: la cifra delle ore lampeggia. Utilizzare i tasti + e - per impostare il numero di ore (1-24) prima dell'accensione. Attendere 5 secondi per confermare. La spia del timer rimane accesa.

Come pulire i filtri dell'aria?

Rimuovere le griglie sul retro dell'apparecchio (sopra e sotto il raccordo del tubo). Estrarre i filtri dalle griglie. Aspirare la polvere o lavarli con acqua tiepida e un detergente delicato. Lasciare asciugare completamente all'ombra prima di rimetterli. Non far funzionare mai l'apparecchio senza filtri.

Posso utilizzare l'apparecchio con un'app per smartphone?

Sì, scarica l'app gratuita Smart Life - Smart Living da Google Play o dall'App Store. Crea un account, attiva il Wi-Fi sull'apparecchio tenendo premuto il pulsante Wi-Fi per 5 secondi, quindi segui le istruzioni nell'app per accoppiare l'apparecchio.

Quale tipo di refrigerante viene utilizzato ed è pericoloso?

Il refrigerante è R290 (propano), che è infiammabile. L'apparecchio deve essere installato in una stanza di oltre 12 m². Non forare il circuito di raffreddamento. In caso di perdita, aerare la stanza e non utilizzare fiamme.

Cosa fare se il telecomando non funziona?

Verificare la distanza (max 8 m) e l'assenza di ostacoli tra il telecomando e il sensore IR. Sostituire le batterie con nuove AAA rispettando la polarità. Se il problema persiste, l'apparecchio può essere utilizzato direttamente dal pannello di controllo.

Perché l'apparecchio non raffredda a sufficienza?

Possibili cause: finestre o porte aperte, esposizione diretta al sole, filtri sporchi, fonte di calore nella stanza, o troppe persone. Verificare che la temperatura impostata sia inferiore alla temperatura ambiente. Pulire i filtri e chiudere le aperture.

Quali precauzioni di sicurezza devo prendere?

Non coprire l'apparecchio, mantenere una distanza di 50 cm intorno, non utilizzare senza filtri, scollegare prima della pulizia, non forare il circuito del refrigerante. Attendere 3 minuti dopo lo spegnimento prima di riavviare. Non utilizzare in bagno o vicino a una piscina.

MANUALE UTENTE CL 3716 CLATRONIC

Climatizzatore · Air Conditioning Unit · Klimatyzator

Légkondicionáló • Кондиционер • تكيف هواء

Istruzioni per l'uso....Pagina 29

Instruction Manual......Page 35

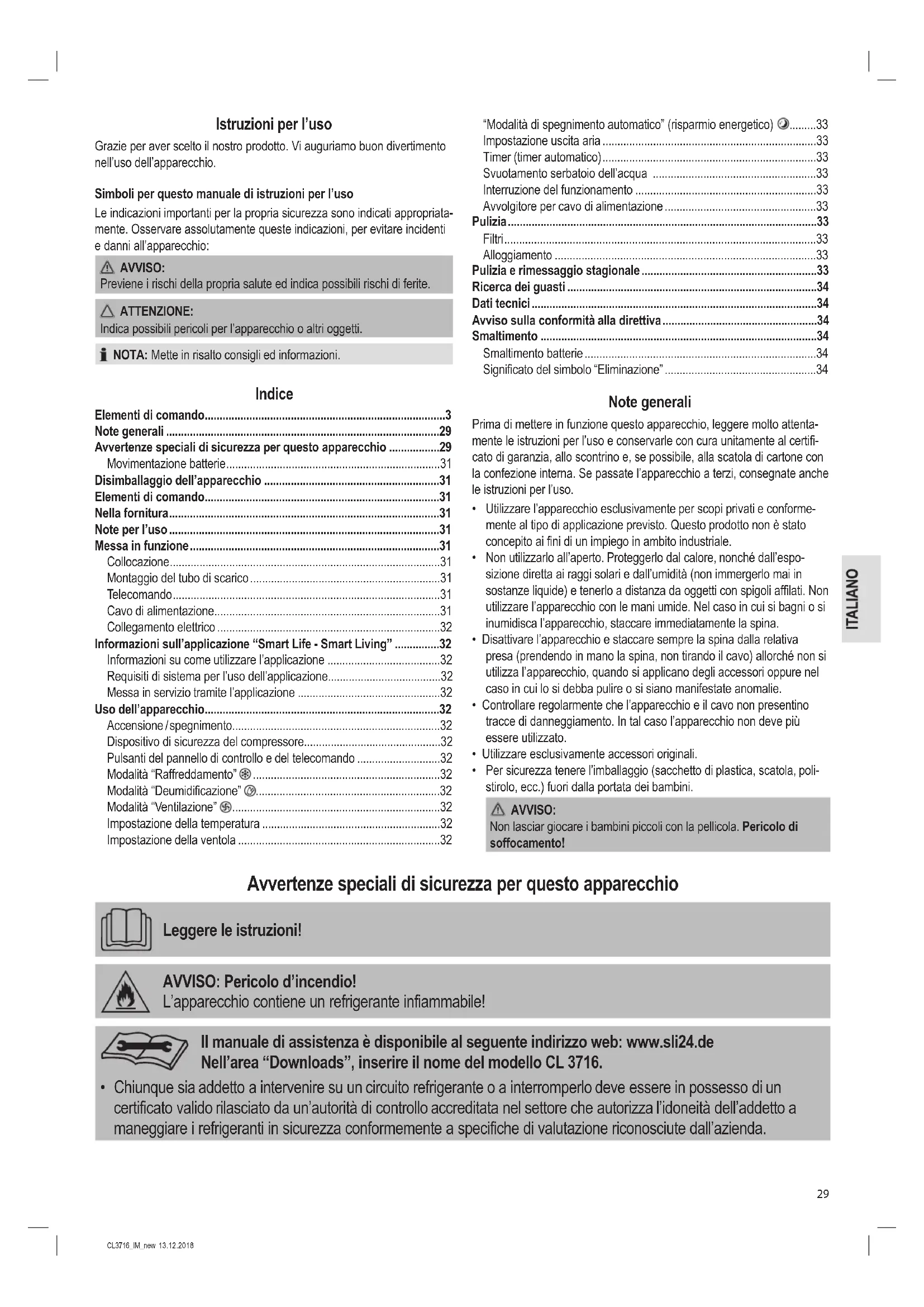

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo buon divertimento nell'uso dell'apparecchio.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriata- mente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Indice

Elementi di comando....3

Note generali....29

Avvertenze speciali di sicurezza per questo apparecchio ....29

Movimentazione batterie....31

Disimballaggio dell'apparecchio 31

Elementi di comando....31

Nella fornitura....31

Note per l'uso....31

Messa in funzione....31

Collocazione....31

Montaggio del tubo di scarico....31

Telecomando....31

Cavo di alimentazione....31

Collegamento elettrico ....32

Informazioni sull'applicazione "Smart Life - Smart Living" ......32

Informazioni su come utilizzare l'applicazione ....32

Requisiti di sistema per l'uso dell'applicazione....32

Messa in servizio tramite l'applicazione ....32

Uso dell'apparecchio....32

Accensione / spegnimento....32

Dispositivo di sicurezza del compressore....32

Pulsanti del pannello di controllo e del telecomando ....32

Modalità "Raffreddamento" 32

Modalità "Deumidificazione" 32

Modalità "Ventilazione" 32

Impostazione della temperatura 32

Impostazione della ventola 32

"Modalità di spegnimento automatico" (risparmio energetico) 📄......33

Impostazione uscita aria 33

Timer (timer automatico)....33

Svuotamento serbatoio dell'acqua 33

Interruzione del funzionamento 33

Avvolgitore per cavo di alimentazione....33

Pulizia....33

Filtri....33

Alloggiamento 33

Pulizia e rimessaggio stagionale....33

Ricerca dei guasti....34

Dati tecnici....34

Avviso sulla conformità alla direttiva....34

Smaltimento 34

Smaltimento batterie....34

Significato del simbolo "Eliminazione" 34

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.

- Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

- Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.

- Utilizzare esclusivamente accessori originali.

- Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

Leggere le istruzioni!

AVVISO: Pericolo d'incendio!

L'apparecchio contiene un refrigerante infiammabile!

Il manuale di assistenza è disponibile al seguente indirizzo web: www.sli24.de Nell'area "Downloads", inserire il nome del modello CL 3716.

- Chiunque sia addetto a intervenire su un circuito refrigerante o a interromperlo deve essere in possesso di un certificato valido rilasciato da un'autorità di controllo accreditata nel settore che autorizza l'idoneità dell'addetto a maneggiare i refrigeranti in sicurezza conformemente a specifiche di valutazione riconosciute dall'azienda.

Il manuale di assistenza è disponibile al seguente indirizzo web: www.sli24.de Nell'area "Downloads", inserire il nome del modello CL 3716.

- La manutenzione deve essere eseguita solo come raccomandato dal produttore dell'apparecchiatura. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere effettuate sotto la supervisione della persona competente per l'utilizzo di refrigeranti infiammabili.

! AVVISO:

• Non cercare di accelerare il processo di scongelamento.
• Non utilizzare e conservare l'apparecchio nei seguenti luoghi:
• Vicino a una sorgente di combustione.
• In aree dove si possono verificare schizzi di acqua o di oli.
• In aree esposte alla luce solare diretta.
• In bagno, in lavanderia o nei pressi di una piscina.
  • Non perforare o bruciare l'apparecchio.
• Ricordate che i refrigeranti sono inodori.

- L'apparecchio deve essere installato, azionato e riposto in un locale di superficie superiore a 12 m ^2 .

ATTENZIONE: Pericolo di surriscaldamento!

• Non ostruire le aperture di ventilazione!
• Non coprire l'apparecchio!

• Il refrigerante R 290 è conforme alle direttive ambientali europee.
  • Non danneggiare il circuito di refrigerazione.
  • L'apparecchio è destinato esclusivamente per utilizzo interno.
  • L'apparecchio deve essere conservato in modo che non venga danneggiato.
• Rispettare le norme nazionali di allacciamento.
• In caso di rumori strani, odori e/o fuoriuscite di fumo, scollegare la spina di alimentazione dalla presa.
• Collocare sempre l'apparecchio in posizione verticale.
• Mantenere una distanza minima di 50 cm tra apparecchio e pareti oppure oggetti per assicurare una sufficiente circolazione d'aria quando l'apparecchio è in funzione.
  • Non utilizzare mai l'apparecchio senza filtri.
• Non lasciare l'apparecchio senza sorveglianza per ore consecutive, Non uscire da casa lasciando l'apparecchio in funzione.
• Questo apparecchio è destinato a stanze di abitazioni e non deve essere utilizzato per altri scopi.
• Non accendere l'apparecchio in stanze dove sono presenti gas, carburante, petrolio o altri liquidi infiammabili. Non utilizzare spray come vernici, pesticidi o altri materiali infiammabili nella stanza in cui è in funzione l'apparecchio.
• Non inserire alcun oggetto nelle aperture dell'apparecchio.
• Non spostare l'apparecchio con il cavo di alimentazione collegato alla presa.
• Spegnere sempre l'apparecchio premendo per prima cosa il tasto Ⓑ (alimentazione) prima di scollegare l'alimentazione.
• Se l'apparecchio viene spento, attendere circa 3 min, prima di riavviarlo, affinché la pressione del circuito di raffreddamento si riduca.
• Non riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
• Tenere l'apparecchio lontano dalla portata dei bambini.
• L'apparecchio può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.
• I bambini non devono giocare con l'apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Seguire le istruzioni nel capitolo "Pulizia".

• Dettagli del tipo e amperaggio dei fusibili: T, 250 V AC, 3,15 A

Movimentazione batterie

AVVISO:

• Non esporre le batterie a calore eccessivo come la luce diretta del sole, fiamme o condizioni simili. Pericolo di esplosione!
• Le batterie non sono giocattoli. Tenere le batterie lontano dalla portata dei bambini.
  • Non aprire la batterie forzandole.
• Evitare il contatto con oggetti metallici (anelli, chiodi, cacciaviti ecc.). Pericolo di cortocircuito!
• Un cortocircuito fa sì che la batteria si surriscaldi o addirittura si incendi, con conseguenti lesioni.
• Per la vostra sicurezza, coprire i morsetti della batteria con nastro adesivo durante il trasporto.
• In caso di perdite dalle batterie, evitare che il liquido entri in contatto con gli occhi oppure con le mucosa. In caso di contatto, lavare le mani e risciacquare gli occhi con acqua pulita. Contattare un medico in caso il fastidio persista.

ATTENZIONE:

• Quando non si utilizza il telecomando per periodi prolungati, rimuovere le batterie per prevenire perdite di acido.
• Non mescolare batterie di tipi diversi né batterie nuove e vecchie.
• Non gettare le batterie insieme ai rifiuti domestici. Restituire le batterie usate a un punto di raccolta autorizzato oppure al rivenditore di fiducia.

Disimballaggio dell'apparecchio

1. Estrarre l'apparecchio dall'imballaggio.
2. Rimuovere tutto il materiale d'imballaggio come borse di plastica, material di riempimento, fascette e cartone.
3. Controllare che non manchi alcun componente.

Elementi di comando

1 Leva
2 Uscita aria (alette)
3 Ricevente IR per telecomando
4 Pannello di comando
5 Display
6 Manico
7 Griglia con filtro interno
8 Connettore tubo di scarico
9 Uscita acquas
10 Avvolgitore per cavo di alimentazione
11 Supporto per spina di alimentazione
12 Uscita acquas

Nella fornitura

1 Gruppo condizionatore
1 Telecomando
2 Batterie
1 Flessibile di scarico
1 Adattatore tubo di scarico (Collegamento sull'apparecchio)
1 Kit finestra, 2 pezzi
1 Adattatore per kit finestra
1 Flessibile acqua
2 Spine (parti di ricambio)

Note per l'uso

ATTENZIONE: Importante quando si accende l'apparecchio per la prima volta o dopo il trasporto!

Prima di accendere l'apparecchio per la prima volta, lasciare l'apparecchio in posizione verticale per almeno 3 ore per far scendere il liquido refrigerante e non danneggiare il compressore.

ATTENZIONE:

• Quando si interrompe il funzionamento con il tasto di caspettare almeno 3 minuti prima di accendere di nuovo l'apparecchio.
• Se si desidera spostare l'unità in un altro luogo, svuotare prima il serbatoio dell'acqua!
• L'apparecchio funziona più efficacemente con una stanza grande fino a 70 metri cubi.
• Il gas di scarico flessibile e l'adattatore sono stati prodotti ad hoc per questo apparecchio. Per evitare un funzionamento errato, non sostituire il tubo con un tubo di tipo diverso.
• Il tubo può essere esteso fino a 150 cm. Non utilizzare prolunghe.
• Assicurare una ventilazione sufficiente. Non calpestare o piegare il tubo di scarico. Eventuali bloccaggi possono provocare il surriscaldamento dell'apparecchio.
• Chiudere tutte le finestre e le porte per impedire che l'aria esterna entri nella stanza. In questo modo si garantisce un funzionamento più efficace dell'apparecchio.

Messa in funzione

Collocazione

• Quando si installa l'apparecchio, mantenere una distanza di almeno 50 cm tra apparecchio e pareti o altri oggetti.
• La superficie deve essere piatta e asciutta.

Montaggio del tubo di scarico

IOTA:

Per il montaggio contro finestre, è possibile utilizzare il kit per finestre in dotazione ed effettuare l'installazione in verticale o in orizzontale. Regolare la lunghezza della piastra di tenuta come desiderato.

1. Collegare l'adattatore al tubo di scarico. Collocare il tubo di scarico in modo che la prima aletta del tubo si trovi nella guida. Stringere l'adattatore ruotandolo in senso orario.
2. Collegare l'adattatore al connettore sul retro dell'apparecchio. Per fare questo, spingere l'adattatore con il lato più stretto da destra verso le guide. Deve essere udibile uno scatto.
3. Estendere il tubo alla lunghezza desiderata.
4. Inserire l'estremità aperta del tubo in una finestra.
5. Chiudere il più possibile la finestra ed abbassare eventuali tapparelle fino all'estremità del tubo.

Telecomando

1. Aprire il coperchio del vano batterie sulla parte posteriore del telecomando.
2. Inserire 2 batterie del tipo R03 "AAA" 1,5V, rispettando la polarità (vedere I segni sulla parte inferiore del vano)!
3. Chiudere il coperchio del vano batterie.

Cavo di alimentazione

Srotolare il cavo di alimentazione dall'avvolgitore.

Collegamento elettrico

1. Controllare che la tensione dell'apparecchio corrisponda a quella dell'alimentazione di rete. Controllare la targhetta nominale per le relative specifiche.
2. Collegare l'apparecchio a una presa con messa a terra. Un segnale acustico indica che l'apparecchio è pronto all'uso.

Informazioni sull'applicazione "Smart Life - Smart Living"

L'app Smart Life - Smart Living disponibile per android e iOS. Scansio-nare il codice QR corrispondente per accedere direttamente al download.

i NOTA:

In base al provider possono essere applicati costi derivanti dal download dell'applicazione.

Google Play App Store

Informazioni su come utilizzare l'applicazione

Questo apparecchio consente il suo utilizzo tramite la rete domestica. Un prerequisito è una connessione Wi-Fi permanente al router e l'applicazione gratuita "Smart Life - Smart Living".

Si consiglia di scollegare l'apparecchio dalla rete elettrica quando si è lontani da casa per evitare accensioni involontarie mentre si è in viaggio!

Requisiti di sistema per l'uso dell'applicazione

• iOS 8.0 o superiore
• Android 4.1 o superiore

Messa in servizio tramite l'applicazione

1. Installare l'applicazione "Smart Life - Smart Living". Creare un account utente.
2. Attivare la funzione Wi-Fi nelle impostazioni dell'apparecchio.
3. Posizionare l'apparecchio ad una distanza di circa 5 metri dal router.
4. Premere e tenere premuto il pulsante per circa 5 secondi. Il pulsante lampeggerà rapidamente.
5. Avviare l'applicazione e selezionare "+"
6. Selezionare il menu "condizionatore d'aria" e seguire le istruzioni sul display.
7. Una volta collegato l'apparecchio in modo corretto, il pulsante si accende Adesso è possibile utilizzare l'apparecchio tramite l'app.

Uso dell'apparecchio

Accensione/spegnimento

• Premere il tasto per accendere l'apparecchio. Il dispositivo è preimpostato sul modo "Raffreddamento" e la temperatura a 22 °C. Se l'apparecchio viene spento senza sfilare la spina, vengono mantenute tutte le impostazioni di modo di funzionamento e temperature precedentemente selezionate.
• Premere nuovamente il tasto per spegnere l'apparecchio.

Dispositivo di sicurezza del compressore

Se il funzionamento viene interrotto, si attiva il dispositivo di sicurezza del compressore. Il dispositivo impedisce che il compressore entri in funzione per circa 3 minuti per rilevare la pressione nel circuito di raffreddamento.

Non si tratta di un'anomalia dell'apparecchio. Attendere tuttavia almeno 3 minuti prima di riaccendere l'apparecchio.

Pulsanti del pannello di controllo e del telecomando

Pannello di controllo	Telecomando	Funzione
		Accensione / spegnimento
	- Wi-Fi
		Modalità “Raffreddamento”
		Modalità “Deumidificazione”
		Modalità “Ventilazione”
		Livello di ventilazione 1
		Livello di ventilazione 2
		“Modalità di spegnimento automatico” (risparmio energetico)
		Diminuisci temperatura
		Aumenta temperatura
		Funzionamento timer
	-	Serbatoio dell'acqua pieno (si tratta solo di un indicatore luminoso, non è un pulsante)

I pulsanti Ⓑ e ✱ devono essere premuti più volte per selezionare le singole funzioni.

I pulsanti sul pannello di controllo vengono spiegati di seguito.

Modalità "Raffreddamento"

In questa modalità di funzionamento, potete regolare la velocità del ventilatore e la temperatura come voluta.

i NOTA:

Per fare funzionare l'apparecchio con il compressore, impostare una temperatura inferiore alla temperatura ambiente.

Modalità "Deumidificazione"

• Questo modo di esercizio non supporta ulteriori regolazioni.
• La ventola funziona all'impostazione di velocità più bassa possibile.
  • L'apparecchio raffredda la stanza ed elimina l'umidità dall'aria.

Modalità "Ventilazione"

Questa modalità consente solamente di impostare la velocità di ventilazione.

Impostazione della temperatura

Premere I tasti Ⓤ o Ⓔ nel modo “Raffreddamento” per impostare la temperatura. Selezionare una temperatura tra 16 °C e 31 °C.

Impostazione della ventola

Nei modi “Raffreddamento” e “Ventilazione” è possibile impostare la velocità della ventola su 2 valori diversi.

• Pulsante Livello 1
  • Pulsante 📋 Livello 2

"Modalità di spegnimento automatico" (risparmio energetico)

L'apparecchio funziona in modalità di spegnimento automatico. Tale modalità può essere utilizzata solo quando la modalità "Raffreddamento" è attiva. In questo caso, le impostazioni di ventilazione non possono essere modificate.

Impostazione uscita aria

Regolare le alette per regolare la direzione dell'aria in uscita.

- Utilizzare la leva situata sull'aletta inferiore per dirigere l'aria verso l'alto o verso il basso.

Timer (timer automatico)

Utilizzare la funzione timer per impostare I tempi di accensione e spegnimento dell'apparecchio. Selezionare un orario tra 1 e 24 ore.

Utilizzo della funzione timer per l'accensione automatica

1. Premere il tasto @ per accendere l'apparecchio.
2. Selezionare il modo di funzionamento, la temperature e la velocità della ventola per il funzionamento attuale o per quello preimpostato.
3. Premere il tasto Ⓞ per spegnere l'apparecchio.
4. Premere il tasto Ⓐ numero delle ore lampeggia.
5. Potete regolare il numero voluto di ore con i tasti Ⓤ e Ⓔ. La modalità impostata termina automaticamente dopo circa 5 secondi. La modalità timer viene attivata e il pulsante Ⓔ si accende.

i NOTA:

Non premere il pulsante dopo aver impostato le ore, poiché il timer non verrà salvato.

Utilizzo della funzione timer per lo spegnimento automatico

1. Premere il tasto @per accendere l'apparecchio.
2. Premere il tasto durante il funzionamento. Il numero delle ore lampeggia.
3. Impostare la modalità timer @come descritto in precedenza al punto 5.

i NOTA:

• Se si desidera disattivare il timer impostato, premere due volte il pulsante ⒶL'illuminazione del pulsante ♦spegne.
• È inoltre possibile cancellare la funzione timer in qualunque momento premendo il tasto @per accendere e spegnere l'apparecchio.

Svuotamento serbatoio dell'acqua

L'apparecchio è dotato di un serbatoio dell'acqua per la raccolta della condensa. Quando il serbatoio dell'acqua è pieno, la lampadina pilota 🌐 si illumina. Il compressore si spegne in ogni modalità di funzionamento. Il ventilatore continua a funzionare indipendentemente da questo.

ATTENZIONE:

Non trasportare l'apparecchio mentre il serbatoio d'acqua è pieno. L'acqua potrebbe entrare nell'apparecchio.

Per un funzionamento continuato con il compressore, dovete svuotare il serbatoio dell'acqua. Per questo, avete bisogno di uno straccio, una ciotola con una capienza approssimativamente di 1 litro di acqua e del tubo flessibile fornito con l'apparecchio.

1. Scollegare l'apparecchio dall'alimentazione.
2. Collocare lo straccio e la ciotola sotto l'uscita dell'acqua. Se possibile, regolare la ciotola su un livello più basso rispetto all'apparecchio.
3. Rimuovere il tappo.
4. Collegare il tubo flessibile dell'acqua alla presa dell'acqua dell'apparecchio. Posizionare l'estremità del tubo flessibile nella ciotola.
5. Dopo che l'acqua è stata scaricata, rimuovere il tubo flessibile. Utilizzare il tappo per chiudere nuovamente lo scarico dell'acqua sull'apparecchio.
6. Per gli altri scarichi d'acqua ripetere i passaggi dal 2 al 5 come descritto sopra.

Interruzione del funzionamento

1. Premere il tasto per spegnere l'apparecchio.
2. Scollegare l'apparecchio dall'alimentazione.

Avvolgitore per cavo di alimentazione

Avvolgere il cavo di alimentazione intorno all'avvolgitore. Inserire la spina negli appositi slot disponibili.

Pulizia

AVVISO:

• Scollegare sempre l'apparecchio dall'alimentazione prima di effettuare la pulizia.
• Controllare che non penetri acqua nelle aperture durante la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non spruzzare detergenti sull'apparecchio.
- Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

Filtri

Se l'apparecchio viene utilizzato quotidianamente, pulire entrambi i filtri ogni 2 settimane. L'efficienza dell'apparecchio non è più garantita se la polvere nei filtri blocca la circolazione dell'aria.

1. È presente una griglia con un filtro interno sopra e sotto il collegamento per il tubo di scarico sul retro dell'unità.
2. Rimuovere le griglie dall'apparecchio e i filtri dalle griglie.
3. Aspirare i filtri con un aspirapolvere.
4. Pulire i filtri sotto acqua corrente. All'occorrenza, utilizzare un detergente neutro.
5. Lasciare asciugare i filtri all'aria o in luogo all'ombra.
6. Rimettere i filtri nelle griglie e fissare le griglie all'apparecchio una volta che sono completamente asciutte.

ATTENZIONE:

Non mettere in funzione l'apparecchio senza filtri!

Alloggiamento

• Pulire le alette e le aperture di ventilazione con un aspirapolvere.
• Pulire l'alloggiamento con un panno leggermente umido.

Pulizia e rimessaggio stagionale

Quando non si utilizza l'apparecchio per un periodo prolungato, procedere come indicato di seguito:

1. Svuotare il serbatoio dell'acqua come descritto sopra.
2. Far funzionare l'apparecchio nel modo "Ventilazione" per 2 ore per asciugare l'interno dell'apparecchio.
3. Premere il tasto Ⓐ per spegnere l'apparecchio. Scollegare l'apparecchio dall'alimentazione.
4. Scollegare il flessibile di scarico dall'apparecchio.
5. Pulire i filtri e l'apparecchio come descritto in precedenza.
6. Coprire l'apparecchio con una protezione.
7. Tenere sempre l'apparecchio fuori dalla portata dei bambini in un luogo asciutto e ben ventilato.

Ricerca dei guasti

Problema Possibile causa Soluzione
L'apparecchio non funziona. N	Nessuna alimentazione Controllare il collegamento	all'alimentazione.
	È attivata la funzione timer.	Premere il tasto ☐ per accendere l'apparecchio.
	La temperatura ambiente è troppo bassa o alta.	Si consiglia di utilizzare l'apparecchio ad una temperatura ambiente di 16 - 35 °C.
	L'apparecchio è difettoso. Contattare il reparto assistenza o un tecnico. Consultare il manuale di manutenzione allegato.
L'apparecchio non raffredda a sufficienza.	L'apparecchio è esposto alla luce diretta del sole.	Scegliere un altro luogo o oscurare le finestre.
	Finestre o porte aperte. Chiudere porte e finestre.
	Presenza di troppe persone o altre sorgenti di riscaldamento nella stanza.	Rimuovere termosifoni portatili o spegnerli.
	I filtri sono sporchi. Pulire i filtri.
	Ingresso o uscita aria bloccati. Rimuovere il bloccaggio. Tenere le aperture di ventilazione libere da ostruzioni.
Apparecchio troppo rumoroso quando esso è in funzione.	L'apparecchio non si trova in posizione verticale.	Collocare l'apparecchio su una superficie piatta. Evitare le vibrazioni.
Indicazione dello schermo: FL La spia di comando ⚙i illumina.	Il serbatoio dell'acqua è pieno.	Spegnere l'apparecchio. Staccare la spina dell'alimentazione. Svuotare il serbatoio dell'acqua. È quindi possibile riavviare l'apparecchio.
Il telecomando non funziona.	La distanza dall'apparecchio è eccessiva.	Avvicinarsi all'apparecchio.
	Il telecomando non viene tenuto rivolto verso il sensore.	Tenere il telecomando in modo tale che sia rivolto verso il sensore. Accertarsi che non vi siano ostacoli tra il telecomando e il sensore.
	Le batterie sono scariche.	Sostituire le batterie.
Indicazione dello schermo: E1	Sensore di temperatura difettoso.	Mettersi in contatto con il nostro servizio clienti o il vostro commerciante.
Indicazione dello schermo: E2

Dati tecnici

Modello: CL 3716

Peso netto: ca. 24,5 kg

Alimentazione rete: 220-240 V\~, 50 Hz

Consumo di energia: 1010W

Classe di protezione: I

Classe efficienza energetica:......A

Capacità di raffreddamento: 9000 BTU (2,64 kW)

Refrigerante: R290

Pressione massima d'esercizio ammissibile:

Lato pressione: 1,8 MPa

Lato aspirazione: 0,6 MPa

Pressione massima consentita: 3,0 MPa

WLAN

Rete supportata: 802.11b/g/n

Massima potenza a radiofrequenza trasmessa: 100mW

Gamma di frequenza: 2,4 GHz

Canali: 1-13

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Avviso sulla conformità alla direttiva

Il fabbricante, Clatronic International GmbH, dichiara che il tipo di apparecchiatura radio CL 3716 è conforme alla direttiva 2014 / 53 / UE.

Inoltre, l'apparecchio è conforme ai requisiti della direttiva RoHS 2011/65/CE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.sli24.de

Nell'area per i download, si prega di inserire il nome del modello CL 3716.

Testato per il funzionamento in Italia.

Smaltimento

I consumatori sono tenuti per legge a restituire batterie / accumulatori scarichi.

Rimuovere le batterie dal telecomando prima di gettare l'apparecchio.

Restituire le batterie a un punto di raccolta autorizzato o di rifiuti pericolosi. Contattare l'autorità locale per maggiori informazioni.

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.

Instruction Manual
