Tipo di prodotto	Condizionatore mobile monoblocco
Marca	Clatronic
Modello	CL 3750
Peso netto	30,8 kg
Alimentazione elettrica	220-240 V~, 50 Hz
Consumo nominale	1345 W
Consumo in standby	0,8 W
Classe di efficienza energetica	A
Capacità di raffreddamento	12 000 BTU (3,52 kW)
Fluido refrigerante	R290 (infiammabile)
Modalità di funzionamento	Raffreddamento, Deumidificazione, Ventilatore
Velocità della ventola	Bassa (LOW), Media (MEDIUM), Alta (HIGH)
Timer	Da 1 a 24 ore (accensione o spegnimento automatico)
Telecomando	Sì, con 2 batterie AAA (incluse)
Connettività Wi-Fi	Sì (app Smart Life - Smart Living, rete 2,4 GHz)
Filtro	Lavabile, pulizia consigliata ogni 2 settimane
Serbatoio dell'acqua	Con spia di livello pieno, scarico manuale
Lunghezza del tubo di scarico	Fino a 1,5 m (non allungare)
Superficie consigliata	Fino a 70 m³
Sicurezza	Protezione del compressore (attesa 3 min), spegnimento automatico se serbatoio pieno, non utilizzare senza filtro, distanza minima 50 cm dalle pareti
Funzione Sonno	Sì (aumenta automaticamente la temperatura di 1°C dopo 1h e 2h)
Funzione MIRAGE	Accende o spegne il display anteriore
Regolazione dell'uscita dell'aria	Serranda oscillante (SWING)
Sbrinamento	Non accelerare manualmente
Grado di protezione	Classe I

Domande frequenti - CL 3750 CLATRONIC

Come accendere e spegnere l'apparecchio?

Premere il pulsante POWER (⏻) per accendere l'apparecchio. La serranda oscillante si apre automaticamente. Per spegnere, premere di nuovo POWER; la serranda si chiude.

Come regolare la temperatura?

In modalità Raffreddamento, utilizzare i pulsanti + e - sul pannello di controllo o sul telecomando per scegliere una temperatura tra 16 °C e 31 °C. È possibile passare da °C a °F tramite il pulsante °C ↔ °F del telecomando.

Come utilizzare il timer?

Per un'accensione automatica: spegnere l'apparecchio, premere il pulsante Orologio (⏲), regolare le ore con +/- e attendere 5 secondi. Per uno spegnimento automatico: fare lo stesso mentre l'apparecchio è in funzione. La spia TIMER si accende. Per annullare, premere due volte Orologio.

Come pulire il filtro?

Rimuovere la griglia del filtro sul retro dell'apparecchio. Aspirare la polvere, quindi lavare il filtro con acqua corrente e un detergente delicato. Lasciarlo asciugare all'ombra prima di rimetterlo a posto. Pulirlo ogni due settimane in caso di uso quotidiano.

Come svuotare il serbatoio dell'acqua?

Quando la spia BUCKET FULL lampeggia, l'apparecchio si spegne. Scollegare la spina, posizionare un contenitore sotto l'uscita dell'acqua inferiore, rimuovere il tappo e collegare il tubo in dotazione. Una volta svuotato, richiudere. È possibile anche scaricare dall'uscita superiore per uso prolungato in modalità Deumidificazione.

Cosa fare se lo schermo mostra E1?

Il codice E1 indica un difetto del sensore di temperatura. Contattare il servizio post-vendita o un tecnico autorizzato. Non tentare di riparare da soli.

Posso usare una prolunga elettrica?

No, il manuale sconsiglia l'uso di prolunghe. Utilizzare direttamente una presa a muro con messa a terra. Il cavo di alimentazione è dotato di un dispositivo di avvolgimento e la sua lunghezza è sufficiente.

Come connettere l'apparecchio al Wi-Fi?

Assicurarsi di avere una rete 2,4 GHz. Installare l'app Smart Life - Smart Living, creare un account. Tenere premuto il pulsante FAN SPEED per 5 secondi finché la spia Wi-Fi lampeggia rapidamente. Nell'app, aggiungere un dispositivo (condizionatore) e seguire le istruzioni.

Cos'è la modalità Sonno?

La modalità SLEEP è disponibile in modalità Raffreddamento. Imposta la velocità della ventola su LOW e aumenta automaticamente la temperatura di 1 °C dopo un'ora, poi di ulteriori 1 °C dopo due ore, per un comfort notturno. Lo schermo si spegne dopo 10 secondi.

Cosa fare se l'apparecchio non raffredda abbastanza?

Verificare che la temperatura impostata sia inferiore alla temperatura ambiente. Assicurarsi che finestre e porte siano chiuse, che il filtro sia pulito, che l'ingresso e l'uscita dell'aria non siano ostruiti e che l'apparecchio non sia esposto alla luce solare diretta. Se il problema persiste, contattare il servizio post-vendita.

MANUALE UTENTE CL 3750 CLATRONIC

Istruzioni per l'uso....Pagina 34

Instruction Manual......Page 41

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo buon divertimento nell'uso dell'apparecchio.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriata- mente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Indice

Elementi di comando....3

Panoramica dei tasti, icone e indicatori luminosi....4

Note generali ....34

Avvertenze speciali di sicurezza per questo apparecchio ....34

Movimentazione batterie....36

Disimballaggio dell'apparecchio 36

Nella fornitura....36

Elementi di comando....36

Panoramica dei tasti, icone e indicatori luminosi....36

Pannello di comando 36

Telecomando....36

Note per l'uso....37

Messa in funzione....37

Collocazione....37

Montaggio del tubo di scarico 37

Telecomando....37

Cavo di alimentazione....37

Collegamento elettrico 37

Accensione / spegnimento....37

Dispositivo di sicurezza del compressore....37

Informazioni sull'applicazione "Smart Life - Smart Living" ......37

Informazioni su come utilizzare l'applicazione ....37

Requisiti di sistema per l'uso dell'applicazione....37

Messa in servizio tramite l'applicazione ....37

Uso dell'apparecchio....38

Modi di esercizio 38

Impostazione della ventola 38

Impostazione della temperatura 38

"Modalità riposo"......38

Impostazione uscita aria 38

Timer (timer automatico)....38

Tasto MIRAGE 39

Svuotamento serbatoio dell'acqua 39

Interruzione del funzionamento 39

Avvolgitore per cavo di alimentazione 39

Pulizia....39

Filtro....39

Alloggiamento 39

Pulizia e rimessaggio stagionale....39

Ricerca dei guasti....39

Dati tecnici....40

Avviso sulla conformità alla direttiva....40

Smaltimento 40

Smaltimento batterie....40

Significato del simbolo "Eliminazione"....40

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola di plastica. Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

Leggere le istruzioni!

AVVISO: Pericolo d'incendio!

L'apparecchio contiene un refrigerante infiammabile!

Il manuale di assistenza è disponibile al seguente indirizzo web: www.sli24.de Nell'area "Downloads", inserire il nome del modello CL 3750.

- Chiunque sia addetto a intervenire su un circuito refrigerante o a interromperlo deve essere in possesso di un certificato valido rilasciato da un'autorità di controllo accreditata nel settore che autorizza l'idoneità dell'addetto a maneggiare i refrigeranti in sicurezza conformemente a specifiche di valutazione riconosciute dall'azienda.

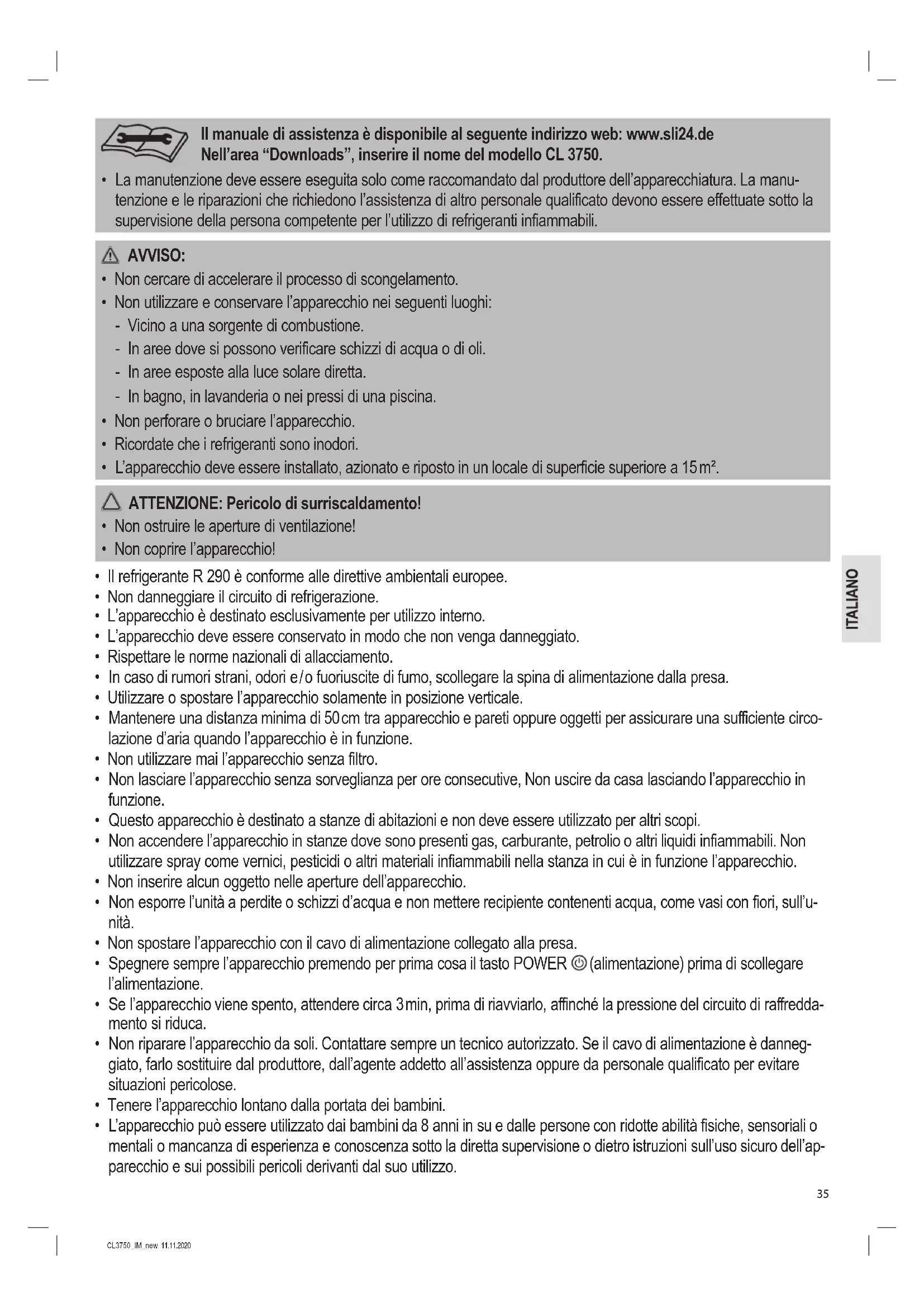

Il manuale di assistenza è disponibile al seguente indirizzo web: www.sli24.de Nell'area "Downloads", inserire il nome del modello CL 3750.

- La manutenzione deve essere eseguita solo come raccomandato dal produttore dell'apparecchiatura. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere effettuate sotto la supervisione della persona competente per l'utilizzo di refrigeranti infiammabili.

! AVVISO:

• Non cercare di accelerare il processo di scongelamento.
• Non utilizzare e conservare l'apparecchio nei seguenti luoghi:
• Vicino a una sorgente di combustione.
• In aree dove si possono verificare schizzi di acqua o di oli.
• In aree esposte alla luce solare diretta.
• In bagno, in lavanderia o nei pressi di una piscina.
  • Non perforare o bruciare l'apparecchio.
• Ricordate che i refrigeranti sono inodori.

- L'apparecchio deve essere installato, azionato e riposto in un locale di superficie superiore a 15 m ^2 .

ATTENZIONE: Pericolo di surriscaldamento!

• Non ostruire le aperture di ventilazione!
• Non coprire l'apparecchio!

• Il refrigerante R 290 è conforme alle direttive ambientali europee.
  • Non danneggiare il circuito di refrigerazione.
  • L'apparecchio è destinato esclusivamente per utilizzo interno.
  • L'apparecchio deve essere conservato in modo che non venga danneggiato.
• Rispettare le norme nazionali di allacciamento.
• In caso di rumori strani, odori e/o fuoriuscite di fumo, scollegare la spina di alimentazione dalla presa.
• Utilizzare o spostare l'apparecchio solamente in posizione verticale.
• Mantenere una distanza minima di 50 cm tra apparecchio e pareti oppure oggetti per assicurare una sufficiente circolazione d'aria quando l'apparecchio è in funzione.
  • Non utilizzare mai l'apparecchio senza filtro.
• Non lasciare l'apparecchio senza sorveglianza per ore consecutive, Non uscire da casa lasciando l'apparecchio in funzione.
• Questo apparecchio è destinato a stanze di abitazioni e non deve essere utilizzato per altri scopi.
• Non accendere l'apparecchio in stanze dove sono presenti gas, carburante, petrolio o altri liquidi infiammabili. Non utilizzare spray come vernici, pesticidi o altri materiali infiammabili nella stanza in cui è in funzione l'apparecchio.
• Non inserire alcun oggetto nelle aperture dell'apparecchio.
• Non esporre l'unità a perdite o schizzi d'acqua e non mettere recipiente contenenti acqua, come vasi con fiori, sull'unità.
• Non spostare l'apparecchio con il cavo di alimentazione collegato alla presa.
• Spegnere sempre l'apparecchio premendo per prima cosa il tasto POWER Ⓑ (alimentazione) prima di scollegare l'alimentazione.
• Se l'apparecchio viene spento, attendere circa 3 min, prima di riavviarlo, affinché la pressione del circuito di raffreddamento si riduca.
• Non riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
• Tenere l'apparecchio lontano dalla portata dei bambini.

• L'apparecchio può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.

• I bambini non devono giocare con l'apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.
• Seguire le istruzioni nel capitolo "Pulizia".
• Dettagli del tipo e amperaggio dei fusibili: T, 250 V AC, 3,15 A

Movimentazione batterie

AVVISO:

• Non esporre le batterie a calore eccessivo come la luce diretta del sole, fiamme o condizioni simili. Pericolo di esplosione!
• Le batterie non sono giocattoli. Tenere le batterie lontano dalla portata dei bambini.
  • Non aprire la batterie forzandole.
• Evitare il contatto con oggetti metallici (anelli, chiodi, cacciaviti ecc.). Pericolo di cortocircuito!
• Un cortocircuito fa sì che la batteria si surriscaldi o addirittura si incendi, con conseguenti lesioni.
• Per la vostra sicurezza, coprire i morsetti della batteria con nastro adesivo durante il trasporto.
• In caso di perdite dalle batterie, evitare che il liquido entri in contatto con gli occhi oppure con le mucosa. In caso di contatto, lavare le mani e risciacquare gli occhi con acqua pulita. Contattare un medico in caso il fastidio persista.

ATTENZIONE:

• Quando non si utilizza il telecomando per periodi prolungati, rimuovere le batterie per prevenire perdite di acido.
• Non mescolare batterie di tipi diversi né batterie nuove e vecchie.
• Non gettare le batterie insieme ai rifiuti domestici. Restituire le batterie usate a un punto di raccolta autorizzato oppure al rivenditore di fiducia.

Disimballaggio dell'apparecchio

1. Estrarre l'apparecchio dall'imballaggio.
2. Rimuovere tutto il materiale d'imballaggio come borse di plastica, material di riempimento, fascette e cartone.
3. Controllare che non manchi alcun componente.

Nella fornitura

1 Gruppo condizionatore
1 Telecomando
2 Batterie
1 Flessibile di scarico
1 Kit finestra, 2 pezzi
1 Adattatore per kit finestra
1 Flessibile acqua
2 Spine (parti di ricambio)

1 Adattatore tubo di scarico (Collegamento sull'apparecchio)

Elementi di comando

1 Uscita aria (aletta basculante)
2 Pannello di controllo con display
3 Alloggiamento
4 Uscita acquas
5 Manico
6 Avvolgitore per cavo di alimentazione
7 Uscita acquas
8 Cavo di rete
9 Supporto per spina di alimentazione
10 Adattatore tubo di scarico
11 Flessibile di scarico
12 Adattatore per kit finestra
13 Connettore tubo di scarico
14 Inserto filtro

15 Griglia sulla presa d'aria
16 Display sul lato anteriore
17 Telecomando
18 Kit finestra, 2 pezzi

Panoramica dei tasti, icone e indicatori luminosi

Pannello di comando

1 Indicatore ✦AN (ventilazione)
2 Indicatore ✉COOL (raffreddamento)
3 Indicatore ♠DRY (deumidificazione)
4 Display
5 Indicatore MEDIUM (velocità di ventilazione media)
6 Indicatore LOW (velocità di ventilazione bassa)
7 Indicatore HIGH (velocità di ventilazione alta)
8 Indicatore POWER
9 Indicatore Wi-Fi (connessione Wi-Fi abilitata)
10 Indicatore 📁BUCKET FULL (serbatoio dell'acqua pieno)
11 Tasto POWER( accensione / spegnimento dell'apparecchio)
12 Indicatore SWING (oscillazione dell'aletta basculante)
13 Tasto SWING (regolazione dell'uscita dell'aria)
14 Tasto FAN SPEED (impostazione della velocità della ventola e attivazione Wi-Fi)
15 Tasti ⊕ e ⊖ (regolazione della temperatura e dell'ora)
16 Indicatore ⚙ SLEEP (modalità riposo)
17 Tasto SLEEP (impostazione "modalità riposo")
18 Tasto MODE (impostazione modalità di funzionamento)
19 Tasto MIRAGE (accensione o spegnimento del display sul lato ante- riore dell'apparecchio)
20 Indicatore MIRAGE (display sul lato anteriore dell'apparecchio)
21 Tasto Ⓤ (impostazione timer)
22 Indicatore TIMER (funzionamento a timer abilitato)

Telecomando

1 Icona 📞connessione Wi-Fi abilitata)
2 Indicatore Fan (ventilazione)
3 Icona batteria
4 Indicatore Dry (deumidificazione)
5 Indicatore °C (unità di misura selezionata della temperatura)
6 Indicatore Hr (ore)
7 Indicatore °F (unità di misura selezionata della temperatura)
8 Indicatore Sleep (modalità riposo)
9 Tasti - + (regolazione della temperatura e dell'ora)
10 Tasto ⚙ (impostazione modalità di funzionamento)
11 Tasto♣ (impostazione della velocità della ventola)
12 Tasto °C ↔ °F (selezione tra °Celsius e °Fahrenheit)
13 Tasto 🚙 (impostazione "modalità riposo")
14 Tasto 📋 (regolazione dell'uscita dell'aria, modalità SWING)
15 Tasto Ⓛ TIMER (impostazione timer)
16 Tasto ⏻ POWER (accensione / spegnimento dell'apparecchio)
17 Icona ■ Impostazione della ventola su LOW (bassa velocità) Icona ■ Impostazione della ventola su MEDIUM (media velocità) Icona ■ Impostazione della ventola su HIGH (alta velocità)
18 Indicatore Swing (oscillazione dell'aletta basculante)
19 Visualizzazione della temperatura (o indicatore dell'ora quando si imposta il timer o quando si utilizza la modalità di funzionamento "ventilazione" o "deumidificazione")
20 Icona ⓣ (funzionamento a timer abilitato)
21 Indicatore Cool (raffreddamento)

Note per l'uso

ATTENZIONE: Importante quando si accende l'apparecchio per la prima volta o dopo il trasporto!

Prima di accendere l'apparecchio per la prima volta, lasciare l'apparecchio in posizione verticale per almeno 3 ore per far scendere il liquido refrigerante e non danneggiare il compressore.

ATTENZIONE:

• Quando si interrompe il funzionamento con il tasto di POWER ⏻, aspettare almeno 3 minuti prima di accendere di nuovo l'apparecchio.

• Se si desidera spostare l'unità in un altro luogo, svuotare prima il serbatoio dell'acqua!

• L'apparecchio funziona più efficacemente con una stanza grande fino a 70 metri cubi.

• Il gas di scarico flessibile e l'adattatore sono stati prodotti ad hoc per questo apparecchio. Per evitare un funzionamento errato, non sostituire il tubo con un tubo di tipo diverso.
• Il tubo può essere esteso fino a 150 cm. Non utilizzare prolunghe.
• Assicurare una ventilazione sufficiente. Non calpestare o piegare il tubo di scarico. Eventuali bloccaggi possono provocare il surriscaldamento dell'apparecchio.
• Chiudere tutte le finestre e le porte per impedire che l'aria esterna entri nella stanza. In questo modo si garantisce un funzionamento più efficace dell'apparecchio.

Messa in funzione

Collocazione

• Quando si installa l'apparecchio, mantenere una distanza di almeno 50 cm tra apparecchio e pareti o altri oggetti.
• La superficie deve essere piatta e asciutta.

Montaggio del tubo di scarico

i NOTA:

Per finestre scorrevoli o tende a rullo esterne è possibile utilizzare il kit di scarico dell'aria per finestre fornito in dotazione con orientamento verticale o orizzontale. Regolare la lunghezza della piastra di tenuta come desiderato.

1. Collegare l'adattatore al tubo di scarico. Collocare il tubo di scarico in modo che la prima aletta del tubo si trovi nella guida. Stringere l'adattatore ruotandolo in senso orario.
2. Collegare l'adattatore al connettore sul retro dell'apparecchio. A tale scopo, posizionare il tubo di scarico dell'aria con l'adattatore in modo che l'etichetta dell'adattatore sia rivolta verso l'alto. Ruotare l'adattatore completamente verso LOCK.
3. Estendere il tubo alla lunghezza desiderata.
4. Avvitare l'adattatore del kit di scarico dell'aria per finestre sull'estremità del tubo di scarico dell'aria.
5. Inserire l'estremità aperta del tubo in una finestra.
6. Chiudere il più possibile la finestra ed abbassare eventuali tapparelle fino all'estremità del tubo.

Telecomando

1. Aprire il coperchio del vano batterie sulla parte posteriore del telecomando.
2. Inserire 2 batterie del tipo R03 "AAA" 1,5V, rispettando la polarità (vedere I segni sulla parte inferiore del vano)!
3. Chiudere il coperchio del vano batterie.

Cavo di alimentazione

Srotolare il cavo di alimentazione dall'avvolgitore.

Collegamento elettrico

1. Controllare che la tensione dell'apparecchio corrisponda a quella dell'alimentazione di rete. Controllare la targhetta nominale per le relative specifiche.
2. Collegare l'apparecchio a una presa con messa a terra. Un segnale acustico indica che l'apparecchio è pronto all'uso. L'apparecchio si trova in standby. Il display mostra la temperatura ambiente corrente.

Accensione/spegnimento

• Premere il tasto POWER per accendere l'apparecchio. L'aletta basculante viene aperta automaticamente. Il dispositivo è preimpostato sul modo "Raffreddamento" e la temperatura a 22 °C. Se l'apparecchio viene spento senza sfilare la spina, vengono mantenute tutte le impostazioni di modo di funzionamento e temperature precedentemente selezionate. Le spie di comando indicano questa impostazione.
• Premere nuovamente il tasto POWER per spegnere l'apparecchio. L'aletta basculante viene chiusa automaticamente.

Dispositivo di sicurezza del compressore

Se il funzionamento viene interrotto, si attiva il dispositivo di sicurezza del compressore. Il dispositivo impedisce che il compressore entri in funzione per circa 3 minuti per rilevare la pressione nel circuito di raffreddamento. Non si tratta di un'anomalia dell'apparecchio. Attendere tuttavia almeno 3 minuti prima di riaccendere l'apparecchio.

Informazioni sull'applicazione "Smart Life - Smart Living"

L'app Smart Life - Smart Living disponibile per android e iOS. Scansio-nare il codice QR corrispondente per accedere direttamente al download.

i NOTA:

In base al provider possono essere applicati costi derivanti dal download dell'applicazione.

Google Play App Store

Informazioni su come utilizzare l'applicazione

Questo apparecchio consente il suo utilizzo tramite la rete domestica. Un prerequisito è una connessione Wi-Fi permanente al router e l'applicazione gratuita "Smart Life - Smart Living".

È possibile accedere facilmente a tutte le funzioni dell'apparecchio tramite l'applicazione. Dal momento che l'applicazione è costantemente migliorata, non possiamo fornire una descrizione più dettagliata qui.

Si consiglia di scollegare l'apparecchio dalla rete elettrica quando si è lontani da casa per evitare accensioni involontarie mentre si è in viaggio!

Requisiti di sistema per l'uso dell'applicazione

• iOS 8.0 o superiore
• Android 4.4 o superiore

Messa in servizio tramite l'applicazione

1. Installare l'applicazione "Smart Life - Smart Living". Creare un account utente.
2. Attivare la funzione Wi-Fi nelle impostazioni dell'apparecchio.
3. Posizionare l'apparecchio di climatizzazione ad una distanza di circa 5 metri dal router.
4. Premere e tenere premuto il tasto FAN SPEED per circa 5 secondi. L'indicatore luminoso del Wi-Fi lampeggia rapidamente.
5. Avviare l'applicazione e selezionare "+".

6. Selezionare il menu "condizionatore d'aria" e seguire le istruzioni sul display.

7. Una volta che l'apparecchio è stato collegato con successo, l'indicatore luminoso del Wi-Fi rimane acceso in modo fisso. Adesso è possibile utilizzare l'apparecchio tramite l'app.

i NOTA:

• L'apparecchio può essere utilizzato solo con router a 2,4 GHz. I router a 5 GHz non sono supportati.
• L'apparecchio è dotato di una sola connessione di rete. Non può essere disattivata.

Uso dell'apparecchio

• Le impostazioni effettuate tramite l'apparecchio non vengono trasmesse al telecomando.
• Non appena si preme un tasto sul telecomando, l'apparecchio applica le impostazioni corrispondenti dal telecomando.
• La selezione apparirà sul display del telecomando.
• I tasti Ⓔ devono essere premuti più volte per selezionare le singole funzioni.

I tasti sul pannello di controllo vengono spiegati di seguito. Gli indicatori luminosi mostrano la selezione scelta.

Modi di esercizio

Premere il tasto MODE per selezionare uno dei seguenti modi di esercizio:

• Raffreddamento ₦OOL
- Deumidificazione DRY
- Ventilazione PAN

Modalità "Raffreddamento"

In questa modalità di funzionamento, potete regolare la velocità del ventilatore e la temperatura come voluta.

i NOTA:

Per fare funzionare l'apparecchio con il compressore, impostare una temperatura inferiore alla temperatura ambiente.

Modalità "Ventilazione"

Questa modalità consente solamente di impostare la velocità di ventilazione.

Modalità "Deumidificazione"

• Questo modo di esercizio non supporta ulteriori regolazioni.
• La velocità di ventilazione è impostata al livello più basso LOW.
• L'apparecchio raffredda la stanza ed elimina l'umidità dall'aria.
• In caso di utilizzo prolungato della modalità “Deumidificazione”, si consiglia di collegare permanentemente il tubo flessibile dell'acqua in dotazione allo scarico dell'acqua superiore. (Vedere figura). Rimuovere prima il tappo superiore. Collocare l'estremità del tubo flessibile dell'acqua in un contenitore di dimensioni adeguate (ad es. un secchio).

Impostazione della ventola

Nei modi "Raffreddamento" e "Ventilazione" è possibile impostare la velocità della ventola su 3 valori diversi. Premere quindi il tasto FAN SPEED.

• LOW (bassa)
• MEDIUM (media)
• HIGH (alta)

Impostazione della temperatura

• Premere I tasti Ⓕ nel modo "Raffreddamento" per impostare la temperatura.
• Selezionare una temperatura tra 16 °C (61 °F) e 31 °C (88 °F).

NOTA:

La scelta tra °Celsius e °Fahrenheit è possibile solamente tramite il tasto °Suttelemando.

"Modalità riposo"

• Premere il tasto SLEEP quando l'apparecchio è acceso e in modalità operativa "Raffreddamento".
• La velocità di ventilazione è impostata al livello più basso LOW. Ciò non può essere modificato.
  • Il display si spegnerà dopo 10 secondi.
• Trascorsa un'ora in modalità "Riposo", la temperatura preimpostata incrementerà automaticamente di 1°C. Questa operazione verrà nuovamente ripetuta dopo un'ora. Si raggiungerà, in tal modo, una temperatura ambiente confortevole.

Impostazione uscita aria

Utilizzare il tasto per impostare la direzione di erogazione del flusso d'aria.

- Premere più volte il tasto 🕒 finché l'aletta basculante non viene impostata nella posizione desiderata.

Timer (timer automatico)

Utilizzare la funzione timer per impostare I tempi di accensione e spegnimento dell'apparecchio. Selezionare un orario tra 1 e 24 ore.

Utilizzo della funzione timer per l'accensione automatica

1. Premere il tasto POWER @per accendere l'apparecchio.
2. Selezionare il modo di funzionamento, la temperature e la velocità della ventola per il funzionamento attuale o per quello preimpostato.
3. Premere il tasto POWER © per spegnere l'apparecchio.
4. Premere il tasto Ⓗ numero delle ore lampeggia.
5. Potete regolare il numero voluto di ore con i tasti ⊕ e ⊖. La modalità impostata termina automaticamente dopo circa 5 secondi. Il funzionamento a timer viene attivato e l'indicatore luminoso TIMER si accende.

i NOTA:

Non premere il tasto 📄opo aver impostato le ore, poiché il timer non verrà salvato.

Utilizzo della funzione timer per lo spegnimento automatico

1. Premere il tasto POWER © per accendere l'apparecchio.
2. Premere il tasto durante il funzionamento. Il numero delle ore lampeggia.
3. Impostare la modalità timer come descritto in precedenza al punto 5.

i NOTA:

• Se si desidera disattivare il timer impostato, premere due volte il tasto Ⓤ. L'indicatore luminoso TIMER si spegne.
• È inoltre possibile cancellare la funzione timer in qualunque momento premendo il tasto POWER per accendere e spegnere l'apparecchio.

Tasto MIRAGE

Premere il tasto MIRAGE per accendere o spegnere il display situato sul lato anteriore dell'apparecchio.

Svuotamento serbatoio dell'acqua

L'apparecchio è dotato di un serbatoio dell'acqua per la raccolta della condensa. Quando il serbatoio dell'acqua è pieno, la lampadina pilota 📄 BUCKET FULL si illumina. L'apparecchio si spegne.

ATTENZIONE:

Non trasportare l'apparecchio mentre il serbatoio d'acqua è pieno. L'acqua potrebbe entrare nell'apparecchio.

Per proseguire con l'utilizzo è necessario svuotare il serbatoio dell'acqua. Per questo, avete bisogno di uno straccio, una ciotola con una capienza approssimativamente di 0,5 litro di acqua e del tubo flessibile fornito con l'apparecchio.

1. Scollegare l'apparecchio dall'alimentazione.
2. Collocare lo straccio e la ciotola sotto l'uscita dell'acqua. Se possibile, regolare la ciotola su un livello più basso rispetto all'apparecchio.
3. Rimuovere il tappo inferiore.
4. Collegare il tubo flessibile dell'acqua alla presa dell'acqua dell'apparecchio. Posizionare l'estremità del tubo flessibile nella ciotola.
5. Dopo che l'acqua è stata scaricata, rimuovere il tubo flessibile. Utilizzare il tappo per chiudere nuovamente lo scarico dell'acqua sull'apparecchio.

Interruzione del funzionamento

1. Premere il tasto POWER per spegnere l'apparecchio.
2. Scollegare l'apparecchio dall'alimentazione.

Avvolgitore per cavo di alimentazione

Avvolgere il cavo di alimentazione intorno all'avvolgitore. Inserire la spina negli appositi slot disponibili.

Pulizia

AVVISO:

• Scollegare sempre l'apparecchio dall'alimentazione prima di effettuare la pulizia.
• Controllare che non penetri acqua nelle aperture durante la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non spruzzare detergenti sull'apparecchio.
• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

Filtro

Pulire il filtro una volta ogni 2 settimane, se l'apparecchio è utilizzato quotidianamente. Se la polvere nel filtro blocca la ventilazione, l'efficienza dell'apparecchio non è più garantita.

1. È presente una griglia con un filtro interno situata sopra il collegamento per il tubo flessibile di scarico dell'aria sul retro dell'apparecchio.
2. Rimuovere la griglia dall'apparecchio e il filtro dalla griglia.
3. Aspirare lo sporco dal filtro utilizzando un aspirapolvere.
4. Pulire il filtro sotto acqua corrente. All'occorrenza, utilizzare un detergente neutro.
5. Lasciare asciugare il filtro all'aria o in luogo all'ombra.
6. Reinserire il filtro nella griglia una volta che si è asciugato del tutto. Gli intagli sono rivolti verso l'alto.
7. Reinserire la griglia nell'apparecchio.

ATTENZIONE:

Non far funzionare l'apparecchio senza filtro.

Alloggiamento

• Utilizzare un aspirapolvere per pulire le fessure di ventilazione.
• Pulire l'alloggiamento con un panno leggermente umido.

Pulizia e rimessaggio stagionale

Quando non si utilizza l'apparecchio per un periodo prolungato, procedere come indicato di seguito:

1. Svuotare il serbatoio dell'acqua come descritto sopra.
2. Ripetere i passaggi da 2 a 5 del capitolo "Svuotamento serbatoio dell'acqua" tramite l'uscita dell'acqua superiore (tappo superiore).
3. Far funzionare l'apparecchio nel modo "Ventilazione" per 2 ore per asciugare l'interno dell'apparecchio.
4. Premere il tasto POWER per spegnere l'apparecchio. Scollegare l'apparecchio dall'alimentazione.
5. Scollegare il flessibile di scarico dall'apparecchio.
6. Lasciare entrambe le uscite dell'acqua aperte.
7. Pulire il filtro e l'apparecchio come descritto in precedenza.
8. Coprire l'apparecchio con una protezione.
9. Tenere sempre l'apparecchio fuori dalla portata dei bambini in un luogo asciutto e ben ventilato.

Contattare il nostro servizio clienti o il rivenditore se si verificano problemi che non sono elencati nella tabella o se il rimedio consigliato non funziona.
Ricerca dei guasti

Problema Possibile causa Soluzione
L'apparecchio non funziona.	Nessuna alimentazione	Controllare il collegamento all'alimentazione.
	È attivata la funzione timer.	Premere il tasto POWER ☐ per accendere l'apparecchio.
	La temperatura ambiente è troppo bassa o alta.	Si consiglia di utilizzare l'apparecchio ad una temperatura ambiente di 16-35°C.
	L'apparecchio è difettoso.	Contattare il reparto assistenza o un tecnico. Consultare il manuale di manutenzione allegato.
L'apparecchio non raffredda a sufficienza.	L'apparecchio è esposto alla luce diretta del sole.	Scegliere un altro luogo o oscurare le finestre.
	Finestre o porte aperte.	Chiudere porte e finestre.
	Presenza di troppe persone o altre sorgenti di riscaldamento nella stanza.	Rimuovere termosifoni portatili o spegnerli.
	Il filtro è sporco.	Pulire il filtro.
	Ingresso o uscita aria bloccati.	Rimuovere il bloccaggio. Tenere le aperture di ventilazione libere da ostruzioni.
Problema Possibile causa Soluzione
Apparecchio troppo rumoroso quando esso è in funzione.	L'apparecchio non si trova in posizione verticale.	Collocare l'apparecchio su una superficie piatta. Evitare le vibrazioni.
L'apparecchio si spegne durante il funzionamento. L'indicatore luminoso rosso ampeggia in rosso.	Il serbatoio dell'acqua è pieno. Staccare la spina dell'alimentazione. Svuotare il serbatoio dell'acqua tramite l'uscita dell'acqua inferiore. A questo punto è possibile utiliz-zare di nuovo l'apparecchio.
Il telecomando non funziona. La distanza dall'apparecchio è eccessiva. Avvicinarsi all'apparecchio.
Display sull'apparecchio: E1	Sensore di temperatura difettoso.	Mettersi in contatto con il nostro servizio clienti o il vostro commerciante.
Display sull'apparecchio: E2

Dati tecnici

Modello: CL 3750

Peso netto: ca. 30,8 kg

Alimentazione rete: 220-240 V\~, 50 Hz

Consumo di energia: 1345W

Consumo di energia nel modo stand-by in rete: 0,8W

Classe di protezione: I

Classe efficienza energetica:......A

Capacità di raffreddamento: 12000 BTU (3,52 kW)

Refrigerante: R 290

Pressione massima d'esercizio ammissibile:

Lato pressione: 1,8 MPa

Lato aspirazione: 0,6 MPa

Pressione massima consentita: 3,0 MPa

WLAN

Rete supportata: 802.11 b/g/n

Massima potenza a radiofrequenza trasmessa: 100mW

Gamma di frequenza: 2,4 GHz

Canali: 1-13

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Avviso sulla conformità alla direttiva

Il fabbricante, Clatronic International GmbH, dichiara che il tipo di apparecchiatura radio CL 3750 è conforme alla direttiva 2014/53/UE.

Inoltre, l'apparecchio è conforme ai requisiti della direttiva RoHS 2011/65/CE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.sli24.de

Nell'area per i download, si prega di inserire il nome del modello CL 3750.

Testato per il funzionamento in Italia.

Smaltimento

I consumatori sono tenuti per legge a restituire batterie/accumulatori scarichi.

Rimuovere le batterie dal telecomando prima di gettare l'apparecchio.

Restituire le batterie a un punto di raccolta autorizzato o di rifiuti pericolosi.

Contattare l'autorità locale per maggiori informazioni.

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.

Instruction Manual
