Produkttyp	Mobiles Monoblock-Klimagerät
Marke	Clatronic
Modell	CL 3750
Nettogewicht	30,8 kg
Stromversorgung	220-240 V~, 50 Hz
Nennleistungsaufnahme	1345 W
Standby-Verbrauch	0,8 W
Energieeffizienzklasse	A
Kühlleistung	12.000 BTU (3,52 kW)
Kältemittel	R290 (brennbar)
Betriebsarten	Kühlen, Entfeuchten, Lüften
Lüftergeschwindigkeiten	Niedrig (LOW), Mittel (MEDIUM), Hoch (HIGH)
Timer	1 bis 24 Stunden (automatischer Ein- oder Ausschalt)
Fernbedienung	Ja, mit 2 AAA-Batterien (im Lieferumfang enthalten)
WLAN-Konnektivität	Ja (Smart Life - Smart Living App, 2,4 GHz Netzwerk)
Filter	Waschbar, Reinigung alle 2 Wochen empfohlen
Wassertank	Mit Vollstandsanzeige, manuelle Entleerung
Länge des Abluftschlauchs	Bis zu 1,5 m (nicht verlängern)
Empfohlenes Raumvolumen	Bis zu 70 m³
Sicherheit	Kompressorschutz (3 Minuten Wartezeit), automatische Abschaltung bei vollem Tank, nicht ohne Filter verwenden, Mindestabstand 50 cm von Wänden
Schlaffunktion	Ja (erhöht die Temperatur automatisch um 1°C nach 1h und 2h)
MIRAGE-Funktion	Schaltet das vordere Display ein oder aus
Einstellung des Luftauslasses	Schwenkbare Lamelle (SWING)
Abtaubetrieb	Nicht manuell beschleunigen
Schutzklasse	Klasse I

Häufig gestellte Fragen - CL 3750 CLATRONIC

Wie schalte ich das Gerät ein und aus?

Drücken Sie die POWER-Taste (⏻), um das Gerät einzuschalten. Die schwenkbare Lamelle öffnet sich automatisch. Zum Ausschalten drücken Sie erneut POWER; die Lamelle schließt sich.

Wie stelle ich die Temperatur ein?

Im Modus Kühlen verwenden Sie die Tasten + und - am Bedienfeld oder der Fernbedienung, um eine Temperatur zwischen 16 °C und 31 °C auszuwählen. Sie können zwischen °C und °F über die °C ↔ °F-Taste auf der Fernbedienung umschalten.

Wie verwende ich den Timer?

Für einen automatischen Start: Schalten Sie das Gerät aus, drücken Sie die Uhr-Taste (⏲), stellen Sie die Stunden mit +/- ein, warten Sie dann 5 Sekunden. Für eine automatische Abschaltung: Gehen Sie genauso vor, während das Gerät läuft. Die TIMER-Anzeige leuchtet auf. Zum Abbrechen drücken Sie zweimal die Uhr-Taste.

Wie reinige ich den Filter?

Entfernen Sie das Filtergitter auf der Rückseite des Geräts. Saugen Sie den Staub ab, waschen Sie dann den Filter mit klarem Wasser und einem milden Reinigungsmittel. Lassen Sie ihn im Schatten trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn bei täglichem Gebrauch alle zwei Wochen.

Wie entleere ich den Wassertank?

Wenn die BUCKET FULL-Anzeige blinkt, schaltet sich das Gerät aus. Ziehen Sie den Netzstecker, stellen Sie einen Behälter unter den unteren Wasserauslass, entfernen Sie den Verschluss und schließen Sie den mitgelieferten Schlauch an. Nach dem Entleeren wieder verschließen. Sie können bei längerem Gebrauch im Entfeuchtungsmodus auch über den oberen Auslass ablassen.

Was tun, wenn das Display E1 anzeigt?

Der Code E1 weist auf einen Defekt des Temperatursensors hin. Kontaktieren Sie den Kundendienst oder einen qualifizierten Techniker. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Kann ich ein Verlängerungskabel verwenden?

Nein, die Bedienungsanleitung rät von der Verwendung von Verlängerungskabeln ab. Verwenden Sie direkt eine geerdete Wandsteckdose. Das Netzkabel verfügt über eine Aufwickelvorrichtung und ist ausreichend lang.

Wie verbinde ich das Gerät mit dem WLAN?

Stellen Sie sicher, dass Sie ein 2,4 GHz Netzwerk haben. Installieren Sie die Smart Life - Smart Living App und erstellen Sie ein Konto. Halten Sie die FAN SPEED-Taste 5 Sekunden lang gedrückt, bis die WLAN-Anzeige schnell blinkt. Fügen Sie in der App ein Gerät (Klimaanlage) hinzu und folgen Sie den Anweisungen.

Was ist der Schlafmodus?

Der SLEEP-Modus ist im Kühlmodus verfügbar. Er stellt die Lüftergeschwindigkeit auf LOW und erhöht die Temperatur automatisch um 1 °C nach einer Stunde und um weitere 1 °C nach zwei Stunden, für nächtlichen Komfort. Das Display erlischt nach 10 Sekunden.

Was tun, wenn das Gerät nicht ausreichend kühlt?

Überprüfen Sie, ob die eingestellte Temperatur niedriger als die Raumtemperatur ist. Stellen Sie sicher, dass Fenster und Türen geschlossen sind, der Filter sauber ist, Luftein- und -auslass nicht blockiert sind und das Gerät keiner direkten Sonneneinstrahlung ausgesetzt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG CL 3750 CLATRONIC

Bedienungsanleitung......Seite 5

Übersicht der Bedienelemente

Übersicht der Tasten, Symbole und Kontrollleuchten

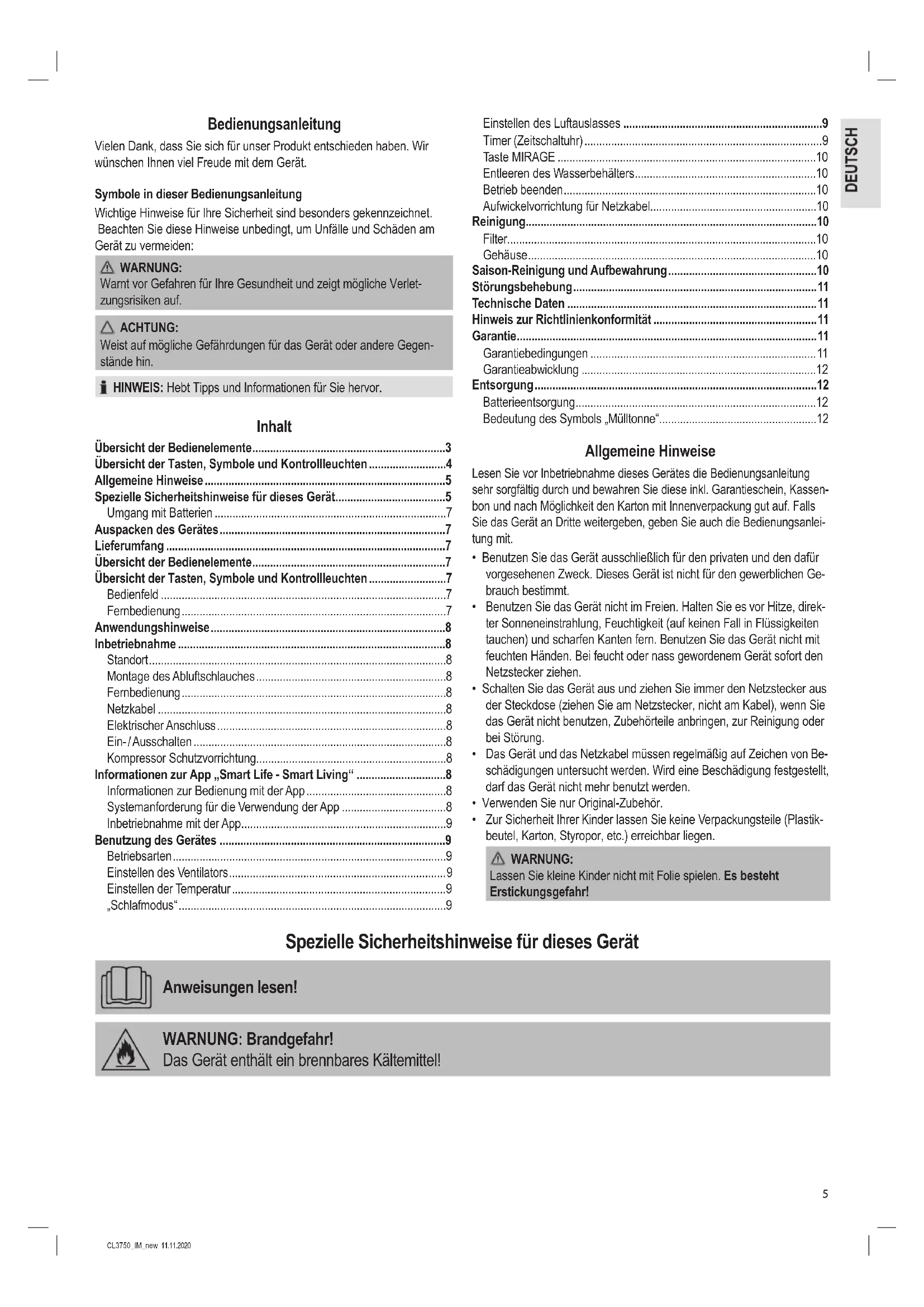

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Inhalt

Übersicht der Bedienelemente....3

Übersicht der Tasten, Symbole und Kontrollleuchten....4

Allgemeine Hinweise....5

Spezielle Sicherheitshinweise für dieses Gerät....5

Umgang mit Batterien 7

Auspacken des Gerätes....7

Lieferumfang ....7

Übersicht der Bedienelemente....7

Übersicht der Tasten, Symbole und Kontrollleuchten....7

Bedienfeld 7

Fernbedienung....7

Anwendungshinweise....8

Inbetriebnahme 8

Standort....8

Montage des Abluftschlauches....8

Fernbedienung....8

Netzkabel 8

Elektrischer Anschluss 8

Ein-/Ausschalten 8

Kompressor Schutzvorrichtung....8

Informationen zur App „Smart Life - Smart Living“ ....8

Informationen zur Bedienung mit der App....8

Systemanforderung für die Verwendung der App ....8

Inbetriebnahme mit der App....9

Benutzung des Gerätes 9

Betriebsarten....9

Einstellen des Ventilators....9

Einstellen der Temperatur....9

„Schlafmodus“ 9

Einstellen des Luftauslasses 9

Timer (Zeitschaltuhr)....9

Taste MIRAGE 10

Entleeren des Wasserbehälters....10

Betrieb beenden....10

Aufwickelvorrichtung für Netzkabel....10

Reinigung....10

Filter....10

Gehäuse....10

Saison-Reinigung und Aufbewahrung....10

Störungsbehebung....11

Technische Daten 11

Hinweis zur Richtlinienkonformität 11

Garantie....11

Garantiebedingungen 11

Garantieabwicklung 12

Entsorgung....12

Batterieentsorgung....12

Bedeutung des Symbols „Mülltonne“......12

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

- Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

- Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

- Schalten Sie das Gerät aus und ziehen Sie immer den Netzstecker aus der Steckdose (ziehen Sie am Netzstecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

- Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

- Verwenden Sie nur Original-Zubehör.

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht

Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

Anweisungen lesen!

WARNUNG: Brandgefahr!

Das Gerät enthält ein brennbares Kältemittel!

Die Service-Anleitung ist unter der folgenden Internetadresse verfügbar: www.sli24.de Im Bereich „Downloads“ geben Sie bitte die Modell-Bezeichnung CL 3750 ein.

- Jede Person, die an dem Kältemittelkreislauf arbeitet, muss einen Befähigungsnachweis von einer Industrie-akkreditierten Stelle, die ihre Kompetenz im sicheren Umgang mit Kältemitteln anhand eines in der Industrie bekannten Verfahrens nachweist, vorweisen können.

- Servicearbeiten sollten nur gemäß den Herstellervorgaben durchgeführt werden. Ist für die Wartungs- und Reparaturarbeiten die Unterstützung von weiteren Personen erforderlich, sollte die im Umgang mit brennbaren Kältemitteln geschulte Person die Arbeiten ständig überwachen.

WARNING:

• Versuchen Sie nicht den Abtauprozess zu beschleunigen.

• Benutzen und lagern Sie das Gerät nicht an folgenden Orten:

• In der Nähe einer Feuerquelle.

• Einem Bereich, in dem Wasser oder Öl spritzen kann.
• Einem Bereich, der direktem Sonnenlicht ausgesetzt ist.
• Im Badezimmer, in der Waschküche oder an einem Swimmingpool.

• Das Gerät nicht anbohren oder anbrennen.
- Denken Sie daran, dass Kältemittel geruchslos sind.
- Das Gerät muss in einem Raum mit einer Grundfläche größer als 15 m ^2 aufgestellt, betrieben und gelagert werden.

△ ACHTUNG: Überhitzungsgefahr!

• Halten Sie die Lüftungsschlitze frei!
- Decken Sie das Gerät nicht ab!

• R 290 ist ein Kältemittel, das den europäischen Umweltrichtlinien entspricht.
- Beschädigen Sie nicht den Kältemittelkreislauf.
- Das Gerät ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
- Das Gerät muss so gelagert werden, dass es nicht beschädigt werden kann.
- Beachten Sie die nationalen Anschlussvorschriften.
- Ziehen Sie bei merkwürdigen Geräuschen, Gerüchen und/oder bei Rauchentwicklung den Netzstecker aus der Steckdose.
- Benutzen oder bewegen Sie das Gerät nur in aufrechter Position.
- Im Betrieb ist das Gerät so aufzustellen, dass der Abstand zu Wänden oder anderen Gegenständen mindestens 50 cm beträgt, um eine ausreichende Luftzirkulation zu gewährleisten.
- Verwenden Sie das Gerät niemals ohne den Filter.
- Lassen Sie das Gerät nicht über Stunden unbeaufsichtigt. Verlassen Sie während des Betriebs nicht das Haus.
- Dieses Gerät wurde konstruiert, um Wohnräume zu klimatisieren. Es darf nicht für andere Zwecke eingesetzt werden.
- Das Gerät unter keinen Umständen in Räumen nutzen, wo sich Gas, Benzin, Öl oder andere leicht brennbare Flüssigkeiten befinden. Verwenden Sie in dem Raum keine Sprühmittel wie Farbe, Pestizide oder andere entflammbare Materialien.
- Stecken Sie keine Gegenstände in Öffnungen des Gerätes.
- Setzen Sie das Gerät keinem Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie z.B. Blumenvasen auf das Gerät.
- Bewegen Sie das Gerät nicht, wenn die Netzanschlussleitung mit der Steckdose verbunden ist.
- Schalten Sie das Gerät immer erst mit der Taste POWER ⏻ aus, bevor Sie den Netzstecker ziehen.
- Ist der Betrieb unterbrochen, warten Sie ca. 3 Minuten, bevor Sie das Gerät erneut einschalten, damit sich der Druck im Kältekreislauf entspannen kann.
- Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleistung dieses Gerät beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Verhindern Sie, dass kleine Kinder das Gerät berühren.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Beachten Sie die Anweisungen im Kapitel „Reinigung“.
• Angaben zum Typ und zu den technischen Daten der Sicherung: T, 250 V AC, 3,15 A

Umgang mit Batterien

WARNING:

• Setzen Sie Batterien keiner hohen Wärme, wie z. B. Sonnenschein, Feuer oder ähnlichem aus. Es besteht Explosionsgefahr!
• Halten Sie Batterien von Kindern fern. Sie sind kein Spielzeug.
• Öffnen Sie Batterien nicht gewaltsam.
• Vermeiden Sie den Kontakt zu metallischen Gegenständen (Ringe, Nägel, Schrauben usw.). Es besteht Kurzschlussgefahr!
• Durch einen Kurzschluss können sich Batterien stark erhitzen oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
• Zu Ihrer Sicherheit sollten die Batteriepole beim Transport mit Klebestreifen überdeckt werden.
• Falls eine Batterie ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen. Bei anhaltenden Beschwerden einen Arzt aufsuchen.

ACHTUNG:

• Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie die Batterien, um ein „Auslaufen“ von Batteriesäure zu vermeiden.
• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
• Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

Lieferumfang

1 Klimagerät
1 Fernbedienung
2 Batterien
1 Flexibler Abluftschlauch
1 Adapter für den Abluftschlauch (Anschluss am Gerät)
1 Fensterabluft-Kit, 2-teilig
1 Adapter für das Fensterabluft-Kit
1 Wasserschlauch
2 Stopfen (Ersatz)

Übersicht der Bedienelemente

1 Luftauslass (Schwenk-Klappe)
2 Bedienfeld mit Display
3 Gehäuse
4 Wasserabfluss
5 Griff
6 Aufwickelvorrichtung für Netzkabel
7 Wasserabfluss
8 Netzkabel
9 Halterung für Netzstecker
10 Adapter für den Abluftschlauch

11 Flexibler Abluftschlauch
12 Adapter für das Fensterabluft-Kit
13 Anschluss für den Abluftschlauch
14 Filtereinsatz
15 Gitter am Lufteinlass
16 Display an der Front
17 Fernbedienung
18 Fensterabluft-Kit, 2-teilig

Übersicht der Tasten, Symbole und Kontrollleuchten

Bedienfeld

1 Kontrollleuchte ✉AN (Gebläse)
2 Kontrollleuchte ⚪OOL (Kühlen)
3 Kontrollleuchte DRY (Entfeuchten)
4 Display
5 Kontrollleuchte MEDIUM (mittlere Geschwindigkeit des Ventilators)
6 Kontrollleuchte LOW (niedrige Geschwindigkeit des Ventilators)
7 Kontrollleuchte HIGH (hohe Geschwindigkeit des Ventilators)
8 Kontrollleuchte POWER

9 Kontrollleuchte Wi-Fi (WLAN-Verbindung ist aktiviert)

10 Kontrollleuchte AUCKET FULL (Wasserbehälter ist voll)

11 Taste POWER(Gerät ein- / ausschalten)

12 Kontrollleuchte SWING (Schwenk-Klappe schwingt)

13 Taste Ⓤ (Luftauslass einstellen)

14 Taste FAN SPEED (Geschwindigkeit des Ventilators einstellen und Wi-Fi einschalten)

15 Tasten ⊕ und ⊕ Temperatur oder Stunden einstellen)

16 Kontrollleuchte ⚙SLEEP (Schlafmodus)

17 Taste SLEEP („Schlafmodus“ einstellen)

18 Taste MODE (Betriebsart einstellen)

19 Taste MIRAGE

(Hinzu- oder Abschalten des Displays an der Gerätefront)

20 Kontrollleuchte MIRAGE (Display an der Gerätefront)

21 Taste Ⓤ (Zeitschaltuhr einstellen)

22 Kontrollleuchte TIMER (Timer-Betrieb ist aktiviert)

Fernbedienung

1 Symbol ⓂWLAN-Verbindung ist aktiviert)
2 Anzeige Fan (Gebläse)
3 Batteriesymbol
4 Anzeige Dry (Entfeuchten)
5 Anzeige °C (gewählte Einheit der Temperatur)
6 Anzeige Hr (Stunden)
7 Anzeige °F (gewählte Einheit der Temperatur)
8 Anzeige Sleep (Schlafmodus)
9 Tasten - + (Temperatur oder Stunden einstellen)
10 Taste ⚙️ (Betriebsart einstellen)
11 Taste (Geschwindigkeit des Ventilators einstellen)
12 Taste °C ↔ °F (zwischen °Celsius und °Fahrenheit umschalten)
13 Taste • Schlafmodus" einstellen)
14 Taste 📋 (Luftauslass einstellen, SWING-Modus)
15 Taste ⏻ TIMER (Zeitschaltuhr einstellen)
16 Taste ⏻ POWER (Gerät ein- / ausschalten)

17 Symbol ■Einstellung des Ventilators auf LOW (niedrige Geschwindigkeit)

Symbol Einstellung des Ventilators auf MEDIUM (mittlere Geschwindigkeit)

Symbol Einstellung des Ventilators auf HIGH (hohe Geschwindigkeit)

18 Anzeige Swing (Schwenk-Klappe schwingt)

19 Anzeige der Temperatur (oder der Stunden bei Einstellung des Timers oder der Betriebsart „Gebläse“ oder „Entfeuchten“)

20 Symbol (Timer-Betrieb ist aktiviert)

21 Anzeige Cool (Kühlen)

Anwendungshinweise

△ ACHTUNG: Wichtig bei der Erstinbetriebnahme oder nach einem Transport!

Bevor das Gerät in Betrieb genommen wird, muss es mindestens für 3 Stunden in aufrechter Position stehen, damit sich das Kältemittel absenken kann. Andernfalls wird der Kompressor beschädigt.

△ ACHTUNG:

• Wenn Sie den Betrieb mit der Taste POWER unterbrechen, warten Sie mindestens 3 Minuten, bevor Sie das Gerät erneut einschalten.

• Möchten Sie das Gerät an einen anderen Ort transportieren, entleeren Sie zuvor den Wasserbehälter!

• Das Gerät arbeitet am effektivsten bei einer Raumgröße bis zu 70 m³.

• Der flexible Abluftschlauch und der Adapter sind speziell für dieses Gerät angefertigt. Ersetzen Sie den Schlauch nicht durch einen anderen, um Störungen zu vermeiden.
• Der Abluftschlauch kann bis auf 150 cm ausgedehnt werden. Verwenden Sie keine Verlängerung.
• Die Luft muss frei strömen können. Achten Sie darauf, dass der Abluftschlauch nicht geknickt oder verbogen wird. Jede Blockade kann zur Überhitzung des Gerätes führen.
• Schließen Sie Fenster und Türen, damit keine Außenluft in den Raum eindringen kann. Das Gerät arbeitet dadurch effektiver.

Inbetriebnahme

Standort

• Platzieren Sie das Gerät so, dass ein Abstand zu Wänden oder anderen Gegenständen von mindestens 50 cm eingehalten wird.
  • Die Fläche muss eben und trocken sein.

Montage des Abluftschlauches

i HINWEIS:

Bei Schiebefenstern oder Außenrollläden können Sie das im Lieferumfang beiliegende Fensterabluft-Kit vertikal oder horizontal benutzen. Die Länge der Dichtungsplatte ist individuell einstellbar.

1. Verbinden Sie den Adapter mit dem Abluftschlauch. Setzen Sie den Abluftschlauch so an, dass die erste Rippe des Schlauches in der Schiene liegt. Drehen Sie den Adapter im Uhrzeigersinn fest.
2. Verbinden Sie den Adapter mit dem Anschluss auf der Rückseite des Geräts. Halten Sie dafür den Abluftschlauch mit dem Adapter so, dass die Beschriftung am Adapter nach oben zeigt. Drehen Sie den Adapter in Richtung LOCK bis zum Anschlag.
3. Ziehen Sie den Schlauch auf die benötigte Länge aus.
4. Drehen Sie den Adapter für das Fensterabluft-Kit auf das Ende des Abluftschlauchs.
5. Klemmen Sie das freie Schlauchende in ein Fenster.
6. Schließen Sie das Fenster so weit wie möglich. Schließen Sie zusätzlich, sofern vorhanden, ein Außenrollo bis zum Schlauchende.

Fernbedienung

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung.
2. Legen Sie 2 Batterien des Typs R03 „AAA“ 1,5 V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden)!
3. Schließen Sie den Batteriefachdeckel.

Netzkabel

Wickeln Sie das Netzkabel von der Aufwickelvorrichtung ab.

Elektrischer Anschluss

1. Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an. Ein Signalton bestätigt Ihnen die Betriebsbereitschaft. Das Gerät befindet sich im Standby. Das Display zeigt die aktuelle Raumtemperatur.

Ein-/Ausschalten

• Drücken Sie die Taste POWER ☐m das Gerät einzuschalten. Die Schwenk-Klappe wird automatisch geöffnet. Das Gerät ist voreingestellt auf die Betriebsart „Kühlen“ und die Temperatur 22 °C. Haben Sie den Betrieb nur unterbrochen, ohne den Netzstecker zu ziehen, bleiben die zuvor eingestellte Betriebsart und Temperatur gespeichert. Die Kontrollleuchten zeigen diese Einstellung an.

- Drücken Sie die Taste POWER ⚙ erneut, um das Gerät wieder auszuschalten. Die Schwenk-Klappe wird automatisch geschlossen.

Kompressor Schutzvorrichtung

Wird der Betrieb unterbrochen, aktiviert sich die Schutzvorrichtung für den Kompressor. Diese verhindert den Betrieb des Kompressors für ca. 3 Minuten, damit sich der Druck im Kältekreislauf entspannen kann. Dies ist kein Defekt vom Gerät. Warten Sie daher mindestens 3 Minuten, bevor Sie das Gerät erneut einschalten.

Informationen zur App „Smart Life - Smart Living“

Die Smart Life - Smart Living App ist für Android und für iOS verfügbar. Scannen Sie den entsprechenden QR Code, um direkt zum Download zu gelangen.

i HINWEIS:

Anbieterbedingt können beim Download der App Kosten entstehen.

Google Play App Store

Informationen zur Bedienung mit der App

Dieses Gerät bieten Ihnen die Möglichkeit das Gerät über Ihr Heimnetzwerk zu bedienen. Voraussetzung dafür ist eine dauerhafte WLAN Verbindung mit Ihrem Router und die kostenlose App „Smart Life - Smart Living“. Über die App können Sie komfortabel auf die ganzen Funktionen des Gerätes zugreifen. Da die App stetig verbessert wird, können wir hier jedoch keine genauere Beschreibung geben.

Um ein unbeabsichtigtes Einschalten von unterwegs vorzubeugen, empfehlen wir das Gerät vom Stromnetz zu trennen, wenn Sie nicht zu Hause sind!

Systemanforderung für die Verwendung der App

• iOS 8.0 oder höher
• Android 4.4 oder höher

Inbetriebnahme mit der App

1. Installieren Sie die App „Smart Life - Smart Living“. Erstellen Sie ein Benutzerkonto.
2. Aktivieren Sie die WLAN Funktion in den Einstellungen Ihres Gerätes.
3. Stellen Sie das Klimagerät innerhalb von ca. 5 Metern zu Ihrem Router auf.
4. Halten Sie die Taste FAN SPEED ca. 5 Sekunden gedrückt. Die Kontrollleuchte 📂-Fi blinkt schnell.
5. Öffnen Sie die App und wählen Sie „+“ aus.
6. Wählen Sie das Menü „Klimaanlage“ aus und folgen den Anweisungen auf dem Display.
7. Nachdem das Gerät erfolgreich verbunden wurde, leuchtet die Kontrollleuchte Wi-Fi . Jetzt können Sie das Gerät mittels App bedienen.

HINWEIS:

• Das Gerät arbeitet ausschließlich mit 2,4 GHz Routern zusammen. 5 GHz Router werden nicht unterstützt.
• Das Gerät verfügt nur über eine Netzwerkverbindung. Diese lässt sich nicht ausschalten.

Benutzung des Gerätes

• Einstellungen, die Sie am Gerät vorgenommen haben, werden nicht an die Fernbedienung übermittelt.
• Sobald Sie eine Taste an der Fernbedienung drücken, werden die gewählten Einstellungen der Fernbedienung vom Gerät übernommen.
• Auf dem Display der Fernbedienung wird Ihre getroffene Auswahl sichtbar.
  • Die Tasten und müssen mehrfach gedrückt werden, um die einzelnen Funktionen auszuwählen.

Nachfolgend werden Ihnen die Tasten am Bedienfeld erklärt. Die Kontrollleuchten zeigen Ihre getroffene Auswahl an.

Betriebsarten

Mit der Taste MODE wählen Sie zwischen folgenden Betriebsarten:

• Kühlen COOL
- Entfeuchten DRY
- Gebläse PAN

Betriebsart „Kühlen“

In dieser Betriebsart können Sie die Geschwindigkeit des Ventilators und die Temperatur nach Ihren Wünschen einstellen.

HINWEIS:

Für einen Betrieb mit Kompressor, muss die eingestellte Temperatur niedriger sein, als die aktuelle Raumtemperatur.

Betriebsart „Gebläse“

In dieser Betriebsart können Sie nur die Geschwindigkeit des Ventilators einstellen.

Betriebsart „Entfeucht

• In dieser Betriebsart sind keine weiteren Einstellungen möglich.
• Die Geschwindigkeit des Ventilators ist auf die niedrigste Stufe LOW voreingestellt.
• Der Raum wird gekühlt. Der Luft wird die Feuchtigkeit entzogen.
• Für einen längeren Betrieb in der Betriebsart „Entfeuchten“ empfehlen wir, den mitgelieferten Wasserschlauch am oberen Wasserabfluss permanent anzuschließen (siehe Abbildung). Ziehen Sie zuvor den oberen Stopfen ab. Legen Sie das Ende des Wasserschlauches in ein größeres Gefäß (z. B. einen Eimer).

Einstellen des Ventilators

In den Betriebsarten „Kühlen“ und „Gebläse“ haben Sie die Möglichkeit, die Geschwindigkeit des Ventilators in 3 Stufen einzustellen. Drücken Sie dazu die Taste FAN SPEED.

• LOW (niedrig)
  • MEDIUM (mittel)
  • HIGH (hoch)

Einstellen der Temperatur

• Mit den Tasten ⊕ oder ⊖ regeln Sie die Temperatur in der Betriebsart „Kühlen“.
• Sie können eine Temperatur zwischen 16 °C (61 °F) und 31 °C (88 °F) wählen.

i HINWEIS:

Die Umschaltung zwischen °Celsius und °Fahrenheit können Sie nur mit der Taste °C ↔ °F an der Fernbedienung vornehmen.

„Schlafmodus“

• Wenn das Gerät eingeschaltet ist und sich in der Betriebsart „Kühlen“ befindet, drücken Sie die Taste SLEEP.
  • Die Geschwindigkeit des Ventilators ist auf die niedrigste Stufe LOW voreingestellt. Dies kann nicht verändert werden.
  • Das Display wird nach 10 Sekunden ausgeschaltet.
• Nach einer Stunde Laufzeit im „Schlafmodus“ wird die eingestellte Temperatur automatisch um 1° C erhöht, und eine Stunde später ein weiteres Mal. So wird ein komfortables Raumklima erreicht.

Einstellen des Luftauslasses

Mit der Taste können Sie die Richtung des Luftstroms, der ausgegeben wird, bestimmen.
- Drücken Sie die Taste mehrmals, bis Sie die gewünschte Position der Schwenk-Klappe eingestellt haben.

Timer (Zeitschaltuhr)

Mit der Timerfunktion haben Sie die Möglichkeit, die Ein- oder die Ausschaltzeit des Gerätes zu bestimmen. Sie können zwischen 1 und 24 Stunden wählen.

Automatisches Einschalten mit der Timer-Funktion

1. Schalten Sie das Gerät mit der Taste POWER ein.
2. Stellen Sie die Betriebsart, die Temperatur und die Geschwindigkeit des Ventilators ein, in bzw. mit der das Gerät zur Einschaltzeit arbeiten soll.
3. Schalten Sie das Gerät mit der Taste POWER aus.
4. Drücken Sie die Taste ©Die Anzahl der Stunden blinken.
5. Mit den Tasten ④ und können Sie die gewünschte Stundenzahl einstellen. Der Einstell-Modus wird nach ca. 5 Sekunden automatisch verlassen. Der Timer-Betrieb ist aktiviert und die Kontrollleuchte TIMER leuchtet.

HINWEIS:

Drücken Sie nicht die Taste ☑ nachdem Sie die Stunden eingestellt haben, da der Timer-Betrieb dadurch nicht gespeichert wird.

Automatisches Ausschalten mit der Timer-Funktion

1. Schalten Sie das Gerät mit der Taste POWER ©in.
2. Drücken Sie während des Betriebs die Taste Ⓒ. Die Anzahl der Stunden blinken.
3. Stellen Sie den Timer-Betrieb ein wie zuvor im Punkt 5 beschrieben.

HINWEIS:

• Möchten Sie den eingestellten Timer-Betrieb deaktivieren, drücken Sie zweimal die Taste ^© Die Kontrollleuchte TIMER erlischt.
• Sie können die Timer-Funktion auch jeder Zeit abbrechen, indem Sie das Gerät mit der Taste POWER ein- bzw. ausschalten.

Taste MIRAGE

Mit der Taste MIRAGE können Sie das Display an der Gerätefront hinzu- oder abschalten.

Entleeren des Wasserbehälters

Im Inneren des Gerätes befindet sich ein Wasserbehälter, um das Kondensat aufzufangen. Ist der Wasserbehälter voll, leuchtet die Kontrollleuchte ☐BUCKET FULL. Das Gerät schaltet sich aus.

ACHTUNG:

Transportieren Sie das Gerät nicht, wenn der Wasserbehälter voll ist. Wasser könnte ins Innere des Gerätes gelangen.

Um den Betrieb fortsetzen zu können, müssen Sie den Wasserbehälter leeren. Sie benötigen dafür ein Bodentuch, eine flache Schale, die ca. 0,5 Liter Wasser aufnehmen kann, und den im Lieferumfang enthaltenen Wasserschlauch.

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Legen Sie ein Bodentuch und eine flache Schale unter den Wasserabfluss. Wenn möglich, stellen Sie die Schale auf eine tiefere Ebene als das Gerät.
3. Ziehen Sie den unteren Stopfen ab.
4. Befestigen Sie den Wasserschlauch am Wasserabfluss des Gerätes. Legen Sie das Ende des Wasserschlauches in die Schale.
5. Nach Ablauf des Wassers entfernen Sie den Wasserschlauch. Verschließen Sie den Wasserabfluss am Gerät wieder mit dem Stopfen.

Betrieb beenden

1. Schalten Sie das Gerät mit der Taste POWER aus.
2. Ziehen Sie den Netzstecker aus der Steckdose.

Aufwickelvorrichtung für Netzkabel

Wickeln Sie das Netzkabel um die Aufwickelvorrichtung. Stecken Sie den Netzstecker in die dafür vorgesehenen Löcher.

Reinigung

WARNUNG:

• Ziehen Sie vor der Reinigung immer den Netzstecker aus der Steckdose!
• Achten Sie darauf, dass bei der Reinigung kein Wasser in die Öffnungen des Gerätes eindringt. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Besprühen Sie das Gerät nicht mit Reinigungsmittel.
• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Filter

Reinigen Sie den Filter alle 2 Wochen, wenn das Gerät täglich im Einsatz ist. Wenn Staub in dem Filter die Luftzirkulation blockiert, ist die Effizienz des Gerätes nicht mehr gewährleistet.

1. Auf der Rückseite des Geräts, oberhalb des Anschlusses für den Abluftschlauch, befindet sich ein Gitter mit innen liegendem Filter.
2. Entnehmen Sie das Gitter vom Gerät und den Filter aus dem Gitter.
3. Saugen Sie den Filter mit einem Staubsauger ab.
4. Reinigen Sie den Filter unter fließendem Wasser. Wenn nötig, können Sie ein mildes Reinigungsmittel benutzen.
5. Lassen Sie den Filter an der Luft, an einem schattigen Ort trocknen.
6. Setzen Sie den Filter wieder in das Gitter, wenn er vollständig getrocknet ist. Die Aussparungen zeigen nach oben.
7. Setzen Sie das Gitter wieder in das Gerät ein.

ACHTUNG:

Nehmen Sie das Gerät nicht ohne Filter in Betrieb!

Gehäuse

• Saugen Sie die Lüftungsschlitze mit einem Staub sauger ab.
• Das Gehäuse kann mit einem leicht angefeuchteten Tuch abgewischt werden.

Saison-Reinigung und Aufbewahrung

Wenn Sie das Gerät längere Zeit nicht benutzen wollen, gehen Sie bitte wie folgt vor:

1. Entleeren Sie den Wasserbehälter wie zuvor beschrieben.
2. Wiederholen Sie die Punkte 2-5 aus dem Kapitel „Entleeren des Wasserbehälters“ mit dem oberen Wasserabfluss (oberer Stopfen).
3. Betreiben Sie das Gerät für 2 Stunden in der Betriebsart „Gebläse“, um das Gerät im Inneren zu trocknen.
4. Schalten Sie das Gerät mit der Taste POWER aus. Ziehen Sie den Netzstecker aus der Steckdose.
5. Entfernen Sie den flexiblen Abluftschlauch vom Gerät.
6. Lassen Sie beide Wasserabflüsse offen.
7. Reinigen Sie den Filter und das Gerät wie zuvor beschrieben.
8. Decken Sie das Gerät mit einer Folie ab.
9. Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

Störungsbehebung

Störung Mögliche Ursache Abhilfe
Das Gerät ist ohne Funktion. Keine	Stromversorgung Überprüfen Sie den Netzanschluss.
	Die Timer-Funktion ist aktiviert.	Schalten Sie das Gerät mit der Taste POWER ein.
	Die Umgebungstemperatur ist zu niedrig oder zu hoch.	Es wird empfohlen, das Gerät bei einer Temperatur von 16 - 35 °C zu verwenden.
	Das Gerät ist defekt. Wenden Sie sich an unseren Service oder an einen Fachmann. Beachten Sie die beiliegende Service-Anleitung.
Das Gerät kühlt nicht ausreichend.	Das Gerät steht direkt in der Sonne.	Wählen Sie einen anderen Standort oder dunkeln Sie die Fenster ab.
	Fenster oder Türen sind geöffnet. Schließen Sie die Fenster und Türen.
	Es befinden sich viele Personen oder andere Heizquellen im Raum.	Entfernen Sie mobile Heizquellen oder schalten Sie sie aus.
	Der Filter ist verschmutzt. Reinigen Sie den Filter.
	Der Lufteinlass oder -auslass ist blockiert. Beseitigen Sie die Blockade. Halten Sie die Lüftungsschlitze frei.
Das Gerät arbeitet zu laut.	Das Gerät steht schief.	Stellen Sie das Gerät auf eine ebene Fläche. Vermeiden Sie Erschütterungen.
Das Gerät schaltet sich während des Betriebs aus. Die Kontrollleuchte blinkt rot.	Der Wasserbehälter ist voll.	Ziehen Sie den Netzstecker aus der Steckdose. Entleeren Sie den Wasserbehälter am unteren Wasserabfluss. Danach können Sie das Gerät wieder benutzen.
Die Fernbedienung funktioniert nicht.	Die Entfernung zum Gerät ist zu weit.	Gehen Sie näher an das Gerät.
	Sie halten die Fernbedienung nicht in Richtung des Sensors.	Halten Sie die Fernbedienung so, dass diese auf den Sensor zeigt. Achten Sie auf freie Sicht zwischen Fernbedienung und dem Sensor.
	Die Batterien sind leer.	Wechseln Sie die Batterien.
Display-Anzeige am Gerät: E1	Temperatursensor defekt.	Wenden Sie sich an unseren Kundendienst oder an Ihren Händler.
Display-Anzeige am Gerät: E2

Wenn Probleme auftreten, die nicht in der Tabelle aufgeführt sind, oder die empfohlene Abhilfe der Störung nicht funktioniert, wenden Sie sich an unseren Kundendienst oder an Ihren Händler.

Technische Daten

Modell: CL 3750

Nettogewicht: ca. 30,8 kg

Spannungsversorgung: 220 - 240 V\~, 50 Hz

Leistungsaufnahme: 1345W

Leistungsaufnahme im vernetzten Bereitschaftsbetrieb: 0,8 W

Schutzklasse: I

Energieeffizienzklasse:......A

Kälteleistung: 12000 BTU (3,52 kW)

Kältemittel: R290

Maximal zulässiger Betriebsdruck:

Druckseite: 1,8 MPa

Saugseite: 0,6 MPa

Maximal erlaubter Druck: 3,0 MPa

WLAN

Unterstütztes Netzwerk: 802.11 b/g/n

Maximale abgestrahlte Sendeleistung: 100 mW

Frequenzbereich: 2,4 GHz

Kanäle: 1 - 13

Unterstützte WLAN Schlüssel: WPA/WPA2

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt die Firma Clatronic International GmbH, dass der Funkanlagen-Typ CL 3750 der Richtlinie 2014 /53 / EU entspricht.

Außerdem befindet sich das Gerät in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EG.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.sli24.de

Im Bereich „Downloads“ geben Sie bitte die Modell-Bezeichnung CL 3750 ein.

Geprüft für den Betrieb in Deutschland.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantie scheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI – Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.

Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Web shops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Batterieentsorgung

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien / Akkus zurückzugeben.

Entfernen Sie die Batterien aus der Fernbedienung, bevor Sie das Gerät entsorgen.

Sie können sie bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgeben. Informieren Sie sich bei Ihrer Gemeinde.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Gebruiksaanwijzing

Technische gegevens....19

Timer (automatische timer)

Beschermingsklasse: I

Frequentiebereik: 2,4 GHz

Kanalen: 1-13
