Produkttyp	Monoblock-Mobilklimagerät
Marke	Clatronic
Modell	CL 3716
Nettogewicht	ca. 24,5 kg
Stromversorgung	220-240 V~, 50 Hz
Leistungsaufnahme	1010 W
Kühlleistung	9000 BTU (2,64 kW)
Kältemittel	R290 (entzündbar)
Energieeffizienzklasse	A
Betriebsmodi	Kühlen, Entfeuchten, Lüften
Besondere Funktionen	Schlafmodus (Energiesparen), Timer (1-24 Std.), Fernbedienung, Wi-Fi über Smart Life App
Temperaturbereich	16 °C bis 31 °C
Lüftergeschwindigkeiten	2 Stufen
Wassertank	Manuelle Entleerung, Füllstandsanzeige (FL-Lampe)
Fernbedienung	Ja, AAA-Batterien (2x 1,5 V)
Konnektivität	Wi-Fi 802.11b/g/n, 2,4 GHz
Abmessungen (ca.)	Nicht im Handbuch angegeben
Mitgeliefertes Zubehör	Flexibler Abluftschlauch, Adapter, Fensterabdichtungskit, Wasserschlauch, Verschlusskappen
Sicherheit	Kompressorschutz (3 Min. Verzögerung), Auto-Stopp, entzündbares Kältemittel (R290)
Wartung	Filterreinigung alle 2 Wochen; Tankentleerung nach Bedarf

Häufig gestellte Fragen - CL 3716 CLATRONIC

Wie installiere ich das Klimagerät CL 3716?

Stellen Sie das Gerät auf eine ebene Fläche, mindestens 50 cm von Wänden entfernt. Montieren Sie den Abluftschlauch, indem Sie den Adapter am Schlauch befestigen und an der Rückseite des Geräts anschließen. Führen Sie den Schlauch durch ein geöffnetes Fenster und verwenden Sie das Fensterabdichtungskit, um die Öffnung abzudichten. Schließen Sie das Gerät an eine geerdete Steckdose an.

Wie leere ich den Wassertank, wenn die FL-Anzeige leuchtet?

Trennen Sie das Gerät vom Netz. Stellen Sie eine Schale unter den hinteren Wasserablass (oder beide Abläufe). Entfernen Sie den Verschluss und schließen Sie den mitgelieferten Wasserschlauch an, um das Wasser abzuleiten. Nach dem Entleeren setzen Sie den Verschluss wieder ein. Danach können Sie das Gerät wieder einschalten.

Was bedeuten die Fehlercodes E1 und E2?

E1 weist auf einen Defekt des Temperatursensors hin. E2 zeigt ebenfalls einen Sensorfehler an (nicht näher beschrieben). In beiden Fällen wenden Sie sich an den Kundendienst.

Wie verwende ich den Timer für einen automatischen Start?

Schalten Sie das Gerät mit der Ein-/Aus-Taste aus. Drücken Sie die Timer-Taste: Die Stundenanzeige blinkt. Stellen Sie mit den Tasten + und - die gewünschte Anzahl Stunden (1 bis 24) bis zum Einschalten ein. Warten Sie 5 Sekunden zur Bestätigung. Die Timer-Anzeige leuchtet dauerhaft.

Wie reinige ich die Luftfilter?

Entfernen Sie die Gitter an der Rückseite des Geräts (oberhalb und unterhalb des Schlauchanschlusses). Nehmen Sie die Filter aus den Gittern. Saugen Sie den Staub ab oder waschen Sie sie mit lauwarmem Wasser und einem milden Reinigungsmittel. Lassen Sie sie vollständig im Schatten trocknen, bevor Sie sie wieder einsetzen. Betreiben Sie das Gerät niemals ohne Filter.

Kann ich das Gerät mit einer Smartphone-App nutzen?

Ja, laden Sie die kostenlose App Smart Life - Smart Living aus dem Google Play Store oder App Store herunter. Erstellen Sie ein Konto, aktivieren Sie das Wi-Fi am Gerät, indem Sie die Wi-Fi-Taste 5 Sekunden gedrückt halten, und folgen Sie dann den Anweisungen in der App, um das Gerät zu koppeln.

Welches Kältemittel wird verwendet und ist es gefährlich?

Das Kältemittel ist R290 (Propan), das entzündbar ist. Das Gerät muss in einem Raum mit mehr als 12 m² installiert werden. Durchstechen Sie nicht den Kältekreislauf. Bei einem Leck lüften Sie den Raum und verwenden Sie keine offene Flamme.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie den Abstand (max. 8 m) und ob sich Hindernisse zwischen Fernbedienung und IR-Sensor befinden. Ersetzen Sie die Batterien durch neue AAA-Batterien unter Beachtung der Polarität. Wenn das Problem weiterhin besteht, kann das Gerät direkt über das Bedienfeld bedient werden.

Warum kühlt das Gerät nicht ausreichend?

Mögliche Ursachen: offene Fenster oder Türen, direkte Sonneneinstrahlung, verschmutzte Filter, Wärmequelle im Raum oder zu viele Personen. Stellen Sie sicher, dass die eingestellte Temperatur unter der Raumtemperatur liegt. Reinigen Sie die Filter und schließen Sie die Öffnungen.

Welche Sicherheitsvorkehrungen muss ich beachten?

Decken Sie das Gerät nicht ab, halten Sie einen Abstand von 50 cm rundherum ein, verwenden Sie es nicht ohne Filter, trennen Sie es vor der Reinigung vom Netz, durchstechen Sie nicht den Kältemittelkreislauf. Warten Sie nach dem Ausschalten 3 Minuten vor dem Wiedereinschalten. Verwenden Sie es nicht in einem Badezimmer oder in der Nähe eines Pools.

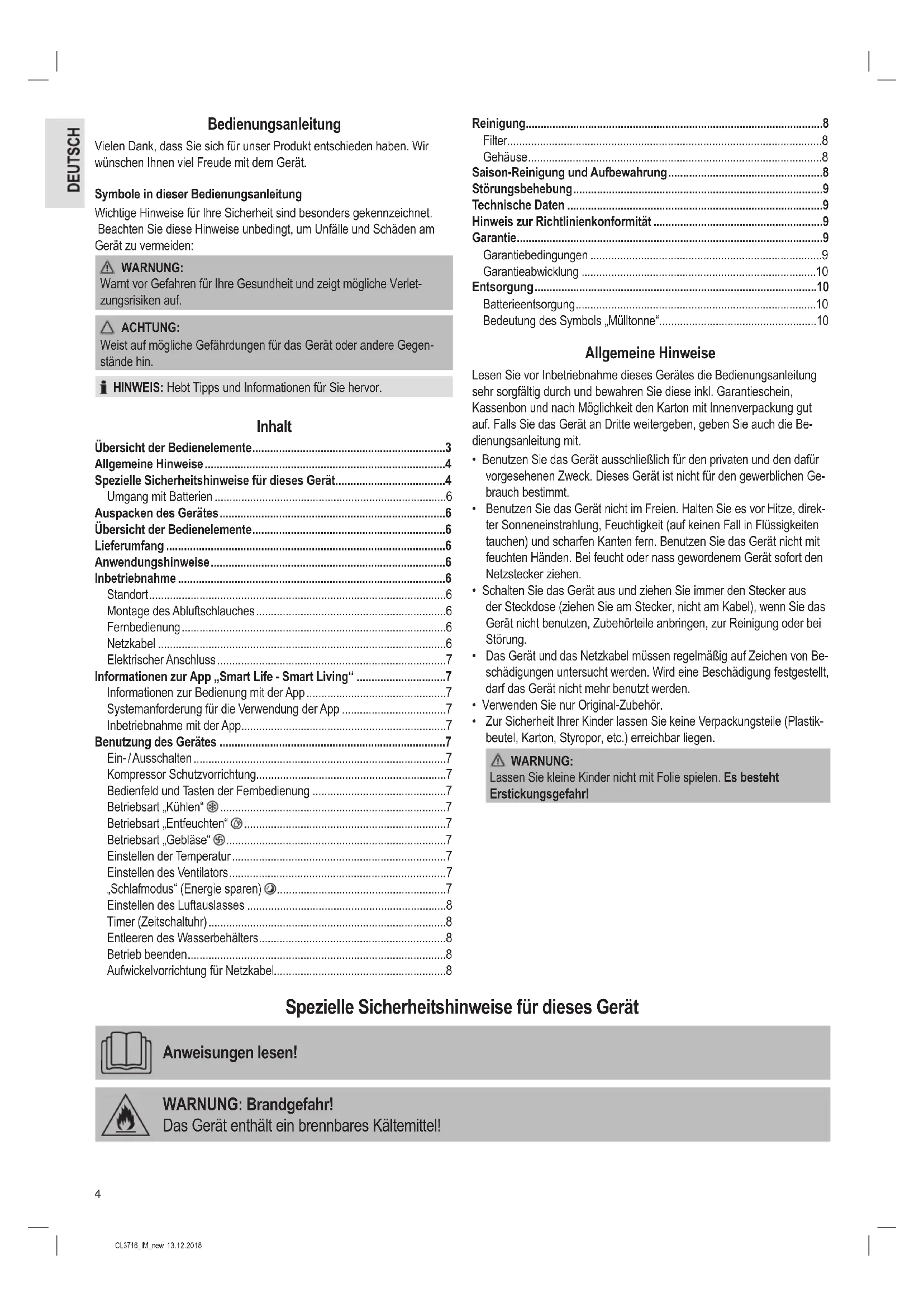

BEDIENUNGSANLEITUNG CL 3716 CLATRONIC

Bedienungsanleitung ....Seite 4

Übersicht der Bedienelemente

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Inhalt

Übersicht der Bedienelemente....3

Allgemeine Hinweise 4

Spezielle Sicherheitshinweise für dieses Gerät......4

Umgang mit Batterien 6

Auspacken des Gerätes....6

Übersicht der Bedienelemente....6

Lieferumfang 6

Anwendungshinweise....6

Inbetriebnahme ....6

Standort....6

Montage des Abluftschlauches....6

Fernbedienung....6

Netzkabel 6

Elektrischer Anschluss 7

Informationen zur App „Smart Life - Smart Living“ 7

Informationen zur Bedienung mit der App....7

Systemanforderung für die Verwendung der App ....7

Inbetriebnahme mit der App....7

Benutzung des Gerätes 7

Ein-/Ausschalten 7

Kompressor Schutzvorrichtung....7

Bedienfeld und Tasten der Fernbedienung 7

Betriebsart „Kühlen“ 7

Betriebsart „Entfeuchten“ 📊 7

Betriebsart „Gebläse“ 7

Einstellen der Temperatur 7

Einstellen des Ventilators....7

„Schlafmodus“ (Energie sparen) 📄......7

Einstellen des Luftauslasses 8

Timer (Zeitschaltuhr)......8

Entleeren des Wasserbehälters....8

Betrieb beenden....8

Aufwickelvorrichtung für Netzkabel....8

Reinigung....8

Filter....8

Gehäuse....8

Saison-Reinigung und Aufbewahrung....8

Störungsbehebung....9

Technische Daten 9

Hinweis zur Richtlinienkonformität 9

Garantie....9

Garantiebedingungen 9

Garantieabwicklung ....10

Entsorgung....10

Batterieentsorgung....10

Bedeutung des Symbols „Mülltonne“......10

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

Anweisungen lesen!

WARNUNG: Brandgefahr!

Das Gerät enthält ein brennbares Kältemittel!

Die Service-Anleitung ist unter der folgenden Internetadresse verfügbar: www.sli24.de Im Bereich „Downloads“ geben Sie bitte die Modell-Bezeichnung CL 3716 ein.

- Jede Person, die an dem Kältemittelkreislauf arbeitet, muss einen Befähigungsnachweis von einer Industrie-akkreditierten Stelle, die ihre Kompetenz im sicheren Umgang mit Kältemitteln anhand eines in der Industrie bekannten Verfahrens nachweist, vorweisen können.

- Servicearbeiten sollten nur gemäß den Herstellervorgaben durchgeführt werden. Ist für die Wartungs- und Reparaturarbeiten die Unterstützung von weiteren Personen erforderlich, sollte die im Umgang mit brennbaren Kältemitteln geschulte Person die Arbeiten ständig überwachen.

WARNING:

• Versuchen Sie nicht den Abtauprozess zu beschleunigen.

• Benutzen und lagern Sie das Gerät nicht an folgenden Orten:

• In die Nähe einer Feuerquelle.

• Ein Bereich, in dem Wasser oder Öl spritzen kann.
• Ein Bereich, der direktem Sonnenlicht ausgesetzt ist.
• Im Badezimmer, in der Waschküche oder an einem Swimmingpool.

• Das Gerät nicht anbohren oder anbrennen.
- Denken Sie daran, dass Kältemittel geruchslos sind.
- Das Gerät muss in einem Raum mit einer Grundfläche größer als 12m² aufgestellt, betrieben und gelagert werden.

△ ACHTUNG: Überhitzungsgefahr!

• Halten Sie die Lüftungsschlitze frei!
- Decken Sie das Gerät nicht ab!

• R 290 ist ein Kältemittel, das den europäischen Umweltrichtlinien entspricht.
- Beschädigen Sie nicht den Kältemittelkreislauf.
- Das Gerät ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
- Das Gerät muss so gelagert werden, dass es nicht beschädigt werden kann.
- Beachten Sie die nationalen Anschlussvorschriften.
- Ziehen Sie bei merkwürdigen Geräuschen, Gerüchen und/oder bei Rauchentwicklung den Netzstecker aus der Steckdose.
- Benutzen Sie das Gerät nur in aufrechter Position.
- Im Betrieb ist das Gerät so aufzustellen, dass der Abstand zu Wänden oder anderen Gegenständen mindestens 50 cm beträgt, um eine ausreichende Luftzirkulation zu gewährleisten.
- Verwenden Sie das Gerät niemals ohne die Filter.
- Lassen Sie das Gerät nicht über Stunden unbeaufsichtigt. Verlassen Sie während des Betriebs nicht das Haus.
- Dieses Gerät wurde konstruiert, um Wohnräume zu klimatisieren. Es darf nicht für andere Zwecke eingesetzt werden.
- Das Gerät unter keinen Umständen in Räumen nutzen, wo sich Gas, Benzin, Öl oder andere leicht brennbare Flüssigkeiten befinden. Verwenden Sie in dem Raum keine Sprühmittel wie Farbe, Pestizide oder andere entflammbare Materialien.
- Stecken Sie keine Gegenstände in Öffnungen des Gerätes.
- Bewegen Sie das Gerät nicht, wenn die Netzanschlussleitung mit der Steckdose verbunden ist.
- Schalten Sie das Gerät immer erst mit der Taste daus, bevor Sie den Netzstecker ziehen.
- Ist der Betrieb unterbrochen, warten Sie ca. 3 Minuten, bevor Sie das Gerät erneut einschalten, damit sich der Druck im Kältekreislauf entspannen kann.
- Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleistung dieses Gerät beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Verhindern Sie, dass kleine Kinder das Gerät berühren.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt

oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Beachten Sie die Anweisungen im Kapitel „Reinigung“.
• Angaben zum Typ und zu den technischen Daten der Sicherung: T, 250 V AC, 3,15 A

Umgang mit Batterien

WARNUNG:

• Setzen Sie Batterien keiner hohen Wärme, wie z. B. Sonnenschein, Feuer oder ähnlichem aus. Es besteht Explosionsgefahr!
• Halten Sie Batterien von Kindern fern. Sie sind kein Spielzeug.
• Öffnen Sie Batterien nicht gewaltsam.
• Vermeiden Sie den Kontakt zu metallischen Gegenständen (Ringe, Nägel, Schrauben usw.). Es besteht Kurzschlussgefahr!
• Durch einen Kurzschluss können sich Batterien stark erhitzen oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
• Zu Ihrer Sicherheit sollten die Batteriepole beim Transport mit Klebestreifen überdeckt werden.
• Falls eine Batterie ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen. Bei anhaltenden Beschwerden einen Arzt aufsuchen.

ACHTUNG:

• Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie die Batterien, um ein „Auslaufen“ von Batteriesäure zu vermeiden.
• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
• Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

Übersicht der Bedienelemente

1 Hebel
2 Luftauslass (Lamellen)
3 IR-Empfänger für Fernbedienung
4 Bedienfeld
5 Display
6 Griff
7 Gitter mit innen liegendem Filter
8 Anschluss für den Abluftschlauch
9 Wasserabfluss
10 Aufwickelvorrichtung für Netzkabel
11 Halterung für Netzstecker
12 Wasserabfluss

Lieferumfang

1 Klimagerät
1 Fernbedienung
2 Batterien
1 Flexibler Abluftschlauch
1 Adapter für den Abluftschlauch (Anschluss am Gerät)
1 Fensterabluft-Kit, 2-teilig
1 Adapter für das Fensterabluft-Kit
1 Wasserschlauch
2 Stopfen (Ersatz)

Anwendungshinweise

ACHTUNG: Wichtig bei der Erstinbetriebnahme oder nach dem Transport!

Bevor das Gerät in Betrieb genommen wird, muss es mindestens für 3 Stunden in aufrechter Position stehen, damit sich das Kältemittel absenken kann. Andernfalls wird der Kompressor beschädigt.

ACHTUNG:

• Wenn Sie den Betrieb mit der Taste unterbrechen, warten Sie mindestens 3 Minuten, bevor Sie das Gerät erneut einschalten.
• Möchten Sie das Gerät an einen anderen Ort transportieren, entleeren Sie zuvor den Wasserbehälter!
• Das Gerät arbeitet am effektivsten bei einer Raumgröße bis zu 70 m ^3 .
• Der flexible Abluftschlauch und der Adapter sind speziell für dieses Gerät angefertigt. Ersetzen Sie den Schlauch nicht durch einen anderen, um Störungen zu vermeiden.
• Der Abluftschlauch kann bis auf 150 cm ausgedehnt werden. Verwenden Sie keine Verlängerung.
• Die Luft muss frei strömen können. Achten Sie darauf, dass der Abluftschlauch nicht geknickt oder verbogen wird. Jede Blockade kann zur Überhitzung des Gerätes führen.
• Schließen Sie Fenster und Türen, damit keine Außenluft in den Raum eindringen kann. Das Gerät arbeitet dadurch effektiver.

Inbetriebnahme

Standort

• Platzieren Sie das Gerät so, dass ein Abstand zu Wänden oder anderen Gegenständen von mindestens 50 cm eingehalten wird.
  • Die Fläche muss eben und trocken sein.

Montage des Abluftschlauches

IINWEIS:

Bei Schiebefenstern können Sie das im Lieferumfang beiliegende Fensterabluft-Kit vertikal oder horizontal benutzen. Die Länge der Dichtungsplatte ist individuell einstellbar.

1. Verbinden Sie den Adapter mit dem Abluftschlauch. Setzen Sie den Abluftschlauch so an, dass die erste Rippe des Schlauches in der Schiene liegt. Drehen Sie den Adapter im Uhrzeigersinn fest.
2. Verbinden Sie den Adapter mit dem Anschluss auf der Rückseite des Geräts. Schieben Sie dafür den Adapter mit der schmaleren Seite von rechts in die Führungen. Er muss hörbar einrasten.
3. Ziehen Sie den Schlauch auf die benötigte Länge aus.
4. Klemmen Sie das freie Schlauchende in ein Fenster.
5. Schließen Sie das Fenster so weit wie möglich. Schließen Sie zusätzlich, sofern vorhanden, ein Außenrollo bis zum Schlauchende.

Fernbedienung

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung.
2. Legen Sie 2 Batterien des Typs R03 „AAA“ 1,5 V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden)!
3. Schließen Sie den Batteriefachdeckel.

Netzkabel

Wickeln Sie das Netzkabel von der Aufwickelvorrichtung ab.

Elektrischer Anschluss

1. Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.

2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an. Ein Signalton bestätigt Ihnen die Betriebsbereitschaft.

Informationen zur App „Smart Life - Smart Living“

Die Smart Life - Smart Living App ist für Android und für iOS verfügbar. Scannen Sie den entsprechenden QR Code, um direkt zum Download zu gelangen.

i HINWEIS:

Anbieterbedingt können beim Download der App Kosten entstehen.

Google Play App Store

Informationen zur Bedienung mit der App

Dieses Gerät bieten Ihnen die Möglichkeit das Gerät über Ihr Heimnetzwerk zu bedienen. Voraussetzung dafür ist eine dauerhafte WLAN Verbindung mit Ihrem Router und die kostenlose App „Smart Life - Smart Living“. Um ein unbeabsichtigtes Einschalten von unterwegs vorzubeugen, empfehlen wir das Gerät vom Stromnetz zu trennen, wenn Sie nicht zu Hause sind!

Systemanforderung für die Verwendung der App

• iOS 8.0 oder höher
• Android 4.1 oder höher

Inbetriebnahme mit der App

1. Installieren Sie die App „Smart Life - Smart Living“. Erstellen Sie ein Benutzerkonto.
2. Aktivieren Sie die WLAN Funktion in den Einstellungen Ihres Gerätes.
3. Stellen Sie das Gerät innerhalb von ca. 5 Metern zu Ihrem Router auf.
4. Halten Sie die Taste ☎a. 5 Sekunden gedrückt. Die Taste blinkt schnell.
5. Öffnen Sie die App und wählen „+“ aus.
6. Wählen Sie das Menü „Klimaanlage“ aus und folgen den Anweisungen auf dem Display.
7. Nachdem das Gerät erfolgreich verbunden wurde, leuchtet die Taste 📄 Jetzt können Sie das Gerät mittels App bedienen.

Benutzung des Gerätes

Ein-/Ausschalten

• Drücken Sie die Taste um das Gerät einzuschalten. Das Gerät ist voreingestellt auf die Betriebsart „Kühlen“ und die Temperatur 22 °C. Haben Sie den Betrieb nur unterbrochen, ohne den Netzstecker zu ziehen, bleiben die zuvor eingestellte Betriebsart und Temperatur gespeichert.
• Drücken Sie die Taste ☎neut, um das Gerät wieder auszuschalten.

Kompressor Schutzvorrichtung

Wird der Betrieb unterbrochen, aktiviert sich die Schutzvorrichtung für den Kompressor. Diese verhindert den Betrieb des Kompressors für ca.
3 Minuten, damit sich der Druck im Kältekreislauf entspannen kann. Dies ist kein Defekt vom Gerät. Warten Sie daher mindestens 3 Minuten, bevor Sie das Gerät erneut einschalten.

Bedienfeld und Tasten der Fernbedienung

Bedienfeld	Fern-bedienung	Funktion
		Gerät ein- / ausschalten
	- WLAN
		Betriebsart „Kühlen“
		Betriebsart „Entfeuchten“
		Betriebsart „Gebläse“
		Ventilator Stufe 1
		Ventilator Stufe 2
		„Schlafmodus“ (Energie sparen)
		Temperatur verringern
		Temperatur erhöhen
		Timer-Betrieb
	-	Wasserbehälter voll (Hierbei handelt es sich nur um eine Kontrollleuchte, keine Taste.)

Die Tasten 📊 und 🐘üssen mehrfach gedrückt werden, um die einzelnen Funktionen auszuwählen.

Nachfolgend werden Ihnen die Tasten am Bedienfeld erklärt.

Betriebsart „Kühlen“

In dieser Betriebsart können Sie die Geschwindigkeit des Ventilators und die Temperatur nach Ihren Wünschen einstellen.

i HINWEIS:

Für einen Betrieb mit Kompressor, muss die eingestellte Temperatur niedriger sein, als die aktuelle Raumtemperatur.

Betriebsart „Entfeuchten“

• In dieser Betriebsart sind keine weiteren Einstellungen möglich.
  • Die Geschwindigkeit des Ventilators ist auf die niedrige Stufe eingestellt.
• Der Raum wird gekühlt. Der Luft wird die Feuchtigkeit entzogen.

Betriebsart „Gebläse“

In dieser Betriebsart können Sie nur die Geschwindigkeit des Ventilators einstellen.

Einstellen der Temperatur

Mit den Tasten oder regeln Sie die Temperatur in der Betriebsart „Kühlen“. Sie können eine Temperatur zwischen 16 °C und 31 °C wählen.

Einstellen des Ventilators

In den Betriebsarten „Kühlen“ und „Gebläse“ haben Sie die Möglichkeit, die Geschwindigkeit des Ventilators in 2 Stufen einzustellen.

• Taste Stufe 1
• Taste Stufe 2

„Schlafmodus“ (Energie sparen)

Das Gerät arbeitet im Energiesparmodus. Diesen Modus können Sie nur in der Betriebsart „Kühlen“ verwenden. Der Ventilator kann hierbei nicht eingestellt werden.

Einstellen des Luftauslasses

Sie können mit Hilfe der Lamellen die Richtung der ausblasenden Luft einstellen.

- Um die Luft nach oben / unten zu leiten, benutzen Sie den Hebel an der unteren Lamelle.

Timer (Zeitschaltuhr)

Mit der Timerfunktion haben Sie die Möglichkeit, die Ein- oder die Ausschaltzeit des Gerätes zu bestimmen. Sie können zwischen 1 und 24 Stunden wählen.

Automatisches Einschalten mit der Timer-Funktion

1. Schalten Sie das Gerät mit der Taste ©ein.
2. Stellen Sie die Betriebsart, die Temperatur und die Geschwindigkeit des Ventilators ein, in bzw. mit der das Gerät zur Einschaltzeit arbeiten soll.
3. Schalten Sie das Gerät mit der Taste ☐aus.
4. Drücken Sie die Taste ©Die Anzahl der Stunden blinken.
5. Mit den Tasten 📊 und können Sie die gewünschte Stundenzahl einstellen. Der Einstell-Modus wird nach ca. 5 Sekunden automatisch verlassen. Der Timer-Betrieb ist aktiviert und die Taste 📊euchtet.

i HINWEIS:

Drücken Sie nicht die Taste nachdem Sie die Stunden eingestellt haben, da der Timer-Betrieb dadurch nicht gespeichert wird.

Automatisches Ausschalten mit der Timer-Funktion

1. Schalten Sie das Gerät mit der Taste ©ein.
2. Drücken Sie während des Betriebs die Taste ☺. Die Anzahl der Stunden blinken.
3. Stellen Sie den Timer-Betrieb ein wie zuvor im Punkt 5 beschrieben.

HINWEIS:

• Möchten Sie den eingestellten Timer-Betrieb deaktivieren, drücken Sie zweimal die Taste! Die Beleuchtung der Taste @rlischt.
• Sie können die Timer-Funktion auch jeder Zeit abbrechen, indem Sie das Gerät mit der Taste ein- bzw. ausschalten.

Entleeren des Wasserbehälters

Im Inneren des Gerätes befindet sich ein Wasserbehälter, um das Kondensat aufzufangen. Ist der Wasserbehälter voll, leuchtet die Kontrollleuchte ☉Der Kompressor schaltet sich in jeder Betriebsart aus. Der Ventilator läuft unabhängig davon weiter.

ACHTUNG:

Transportieren Sie das Gerät nicht, wenn der Wasserbehälter voll ist. Wasser könnte ins Innere des Gerätes gelangen.

Um den Betrieb mit Kompressor fortsetzen zu können, müssen Sie den Wasserbehälter leeren. Sie benötigen dafür ein Bodentuch, eine flache Schale, die ca. 1 Liter Wasser aufnehmen kann, und den im Lieferumfang enthaltenen Wasserschlauch.

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Legen Sie ein Bodentuch und eine flache Schale unter den Wasserabfluss. Wenn möglich, stellen Sie die Schale auf eine tiefere Ebene als das Gerät.
3. Ziehen Sie den Stopfen ab.
4. Befestigen Sie den Wasserschlauch am Wasserabfluss des Gerätes. Legen Sie das Ende des Wasserschlauches in die Schale.
5. Nach Ablauf des Wassers entfernen Sie den Wasserschlauch. Verschließen Sie den Wasserabfluss am Gerät wieder mit dem Stopfen.
6. Wiederholen Sie die Punkte 2-5 wie zuvor beschrieben mit dem anderen Wasserabfluss.

Betrieb beenden

1. Schalten Sie das Gerät mit der Taste aus.
2. Ziehen Sie den Netzstecker aus der Steckdose.

Aufwickelvorrichtung für Netzkabel

Wickeln Sie das Netzkabel um die Aufwickelvorrichtung. Stecken Sie den Stecker in die dafür vorgesehenen Löcher.

Reinigung

! WARNING:

• Ziehen Sie vor der Reinigung immer den Netzstecker aus der Steckdose!
• Achten Sie darauf, dass bei der Reinigung kein Wasser in die Öffnungen des Gerätes eindringt. Es könnte zu einem elektrischen Schlag oder Brand führen.

△ ACHTUNG:

• Besprühen Sie das Gerät nicht mit Reinigungsmittel.
• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Filter

Reinigen Sie beide Filter alle 2 Wochen, wenn das Gerät täglich im Einsatz ist. Wenn Staub in den Filtern die Luftzirkulation blockiert, ist die Effizienz des Gerätes nicht mehr gewährleistet.

1. Auf der Rückseite des Geräts, oberhalb und unterhalb des Anschlusses für den Abluftschlauch, befindet sich jeweils ein Gitter mit innen liegendem Filter.
2. Entnehmen Sie die Gitter vom Gerät und die Filter aus den Gittern.
3. Saugen Sie die Filter mit einem Staubsauger ab.
4. Reinigen Sie die Filter unter fließendem Wasser. Wenn nötig, können Sie ein mildes Reinigungsmittel benutzen.
5. Lassen Sie die Filter an der Luft oder an einem schattigen Ort trocknen.
6. Setzen Sie die Filter wieder in die Gitter und die Gitter ins Gerät, wenn sie vollständig ge trocknet sind.

△ ACHTUNG:

Nehmen Sie das Gerät nicht ohne die Filter in Betrieb!

Gehäuse

• Saugen Sie die Lamellen und die Lüftungsschlitze mit einem Staubsauger ab.
• Das Gehäuse kann mit einem leicht angefeuchteten Tuch abgewischt werden.

Saison-Reinigung und Aufbewahrung

Wenn Sie das Gerät längere Zeit nicht benutzen wollen, gehen Sie bitte wie folgt vor:

1. Entleeren Sie den Wasserbehälter wie zuvor beschrieben.
2. Betreiben Sie das Gerät für 2 Stunden in der Betriebsart „Gebläse“, um das Gerät im Inneren zu trocknen.
3. Schalten Sie das Gerät mit der Taste ☉ aus. Ziehen Sie den Netzstecker aus der Steckdose.
4. Entfernen Sie den flexiblen Abluftschlauch vom Gerät.
5. Reinigen Sie die Filter und das Gerät wie zuvor beschrieben.
6. Decken Sie das Gerät mit einer Folie ab.
7. Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

Störungsbehebung

Störung Mögliche Ursache Abhilfe
Das Gerät ist ohne Funktion.	Keine Stromversorgung Überprüfen Sie den Netzanschluss.
	Die Timer-Funktion ist aktiviert.	Schalten Sie das Gerät mit der Taste@ein.
	Die Umgebungstemperatur ist zu niedrig oder zu hoch.	Es wird empfohlen, das Gerät bei einer Temperatur von 16 - 35 °C zu verwenden.
	Das Gerät ist defekt. Wenden Sie sich an unseren Service oder an einen Fachmann. Beachten Sie die beiligende Service-Anleitung.
Das Gerät kühlt nicht ausreichend.	Das Gerät steht direkt in der Sonne. Wählen Sie einen anderen Standort oder dunkeln Sie die Fenster ab.
	Fenster oder Türen sind geöffnet. Schließen Sie die Fenster und Türen.
	Es befinden sich viele Personen oder andere Heizquellen im Raum.	Entfernen Sie mobile Heizquellen oder schalten Sie sie aus.
	Die Filter sind verschmutzt. Reinigen Sie die Filter.
	Der Lufteinlass oder -auslass ist blockiert.	Beseitigen Sie die Blockade. Halten Sie die Lüftungsschlitze frei.
Das Gerät arbeitet zu laut.	Das Gerät steht schief.	Stellen Sie das Gerät auf eine ebene Fläche. Vermeiden Sie Erschütterungen.
Display-Anzeige: FL Es leuchtet die Kontroll-leuchte	Der Wasserbehälter ist voll.	Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker.Entleeren Sie den Wasserbehälter. Danach können Sie das Gerät wieder einschalten.
Die Fernbedienung funktioniert nicht.	Die Entfernung zum Gerät ist zu weit.	Gehen Sie näher an das Gerät.
	Sie halten die Fernbedienung nicht in Richtung des Sensors.	Halten Sie die Fernbedienung so, dass diese auf den Sensor zeigt.Achten Sie auf freie Sicht zwischen Fernbedienung und dem Sensor.
	Die Batterien sind leer.	Wechseln Sie die Batterien.
Display-Anzeige: E1	Temperatursensor defekt.	Wenden Sie sich an unseren Kundendienst oder an Ihren Händler.
Display-Anzeige: E2

Technische Daten

Modell: CL 3716

Nettogewicht: ca. 24,5 kg

Spannungsversorgung: 220 - 240 V\~, 50 Hz

Leistungsaufnahme: 1010W

Schutzklasse: I

Energieeffizienzklasse: ...... A

Kälteleistung: 9000 BTU (2,64 kW)

Kältemittel: R290

Maximal zulässiger Betriebsdruck:

Druckseite: 1,8 MPa

Saugseite: 0,6 MPa

Maximal erlaubter Druck: 3,0 MPa

WLAN

Unterstütztes Netzwerk: 802.11b/g/n

Maximale abgestrahlte Sendeleistung: 100 mW

Frequenzbereich: 2,4 GHz

Kanäle: 1 - 13

Unterstützte WLAN Schlüssel: WPA/WPA2

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt die Firma Clatronic International GmbH, dass der Funkanlagen-Typ CL 3716 der Richtlinie 2014 / 53 / EU entspricht.

Außerdem befindet sich das Gerät in Übereinstimmung mit der RoHS-Richtlinie 2011 / 65 / EG.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.sli24.de

Im Bereich „Downloads“ geben Sie bitte die Modell-Bezeichnung CL 3716 ein.

Geprüft für den Betrieb in Deutschland.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantie scheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI – Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.

Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Web shops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Batterieentsorgung

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien / Akkus zurückzugeben.

Entfernen Sie die Batterien aus der Fernbedienung, bevor Sie das Gerät entsorgen.

Sie können sie bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgeben. Informieren Sie sich bei Ihrer Gemeinde.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Gebruiksaanwijzing

Technische gegevens....16

Timer (automatische timer)

Beschermingsklasse: I

Frequentiebereik: 2,4 GHz

Kanalen: 1-13

1. Press the Ⓐ button to turn on the appliance.
2. Press the button during operation. The number of hours flashes.
3. Stellen Sie den Timer-Betrieb ein wie zuvor im Punkt 5 beschrieben.

NOTE:
