MANUAL DE USUARIO CL 3716 CLATRONIC

• Solamente utilice el aparato para el uso privado y para el n previsto. Este aparato no está destinado para el uso profesional.

• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• El aparato y el cable de alimentación de red se deben controlar regu- larmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.

• Solamente utilice accesorios originales.

• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance. AVISO: No deje jugar a los niños con la lámina. ¡Existe peligro de asxia! Instrucciones especiales de seguridad para el aparato ¡Lea estas instrucciones! AVISO: ¡Riesgo de fuego! ¡El aparato contiene un refrigerante inamable! El manual de servicio está disponible en la siguiente dirección web: www.sli24.de En la zona de “Downloads” (Descargas), introduzca el nombre de modelo CL 3716.

• Cualquier persona implicada en trabajos en un circuito de refrigerante o desarmado de estos debe poseer un cer- ticado con validez en vigor de una autoridad de evaluación acreditada por industria, que autorice su competencia para manejar con seguridad refrigerantes según una especicación de evaluación reconocida por la industria.24 CL3716_IM_new 13.12.2018 El manual de servicio está disponible en la siguiente dirección web: www.sli24.de En la zona de “Downloads” (Descargas), introduzca el nombre de modelo CL 3716.

• La asistencia debe ser realizada únicamente según las recomendaciones del fabricante del equipo. El manteni- miento y las reparaciones que requieran la ayuda de otro experto deben ser realizados bajo la supervisión de la persona competente en el uso de refrigerantes inamables. AVISO:

• No trate de acelerar el proceso de descongelación.

• No use ni almacene el aparato en los siguientes lugares: - Cerca de una fuente de fuego. - Una zona en la que pueda salpicar agua o aceite. - Una zona expuesta a la luz solar directa. - En el cuarto de baño, la habitación de lavandería o cerca de una piscina.

• No taladre ni queme el aparato.

• Recuerde que el refrigerante es inodoro.

• El aparato debe congurarse, manejarse y almacenarse en una sala con un área de suelo superior a 12 m². ATENCIÓN: ¡Peligro de sobrecalentamiento!

• ¡Mantener libres las ranuras de ventilación!

• ¡No cubra el aparato!

• R 290 es un refrigerante que cumple las directivas medioambientales europeas.

• No dañe el circuito de refrigerante.

• Los aparatos están pensados para uso en interiores únicamente.

• El aparato debe ser almacenado de tal manera que no se dañe.

• Cumpla los reglamentos de conexión nacionales.

• En caso de ruidos extraños, olores y / o emisiones de humo, desenchufe de la toma.

• Utilice la unidad en posición vertical solamente.

• Mantenga una distancia de, al menos, 50 cm entre la unidad y las paredes u otros objetos para garantizar la circula- ción suciente de aire durante el funcionamiento.

• Nunca utilice el aparato sin ltros.

• No deje la unidad desatendida durante horas en ningún momento. No abandone el hogar con la unidad en funciona- miento.

• La unidad está diseñada únicamente para aire acondicionado de habitaciones residenciales y no se debe utilizar para otros nes.

• No ponga en funcionamiento la unidad en habitaciones donde haya gas, combustible, aceite u otros líquidos inama- bles. No utilice aerosoles como pintura, pesticidas u otros materiales inamables en dicha habitación.

• No inserte ningún objeto por las aberturas de la unidad.

• No mueva el aparato cuando el cable de alimentación de red está enchufado en la toma de corriente.

• Apague siempre la unidad primero con el botón de encendido antes de desenchufar de la red.

• Si se ha interrumpido el funcionamiento, espere aproximadamente 3 minutos antes de reiniciar la unidad de nuevo con el n de enfriar y reducir la presión del circuito.

• No repare usted mismo el aparato. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corresponde al fabricante, a su representante o persona de cualicación similar su reemplazo para evitar peligros.

• Evite que los niños pequeños toquen la unidad.

• Pueden utilizar este aparato niños mayores de 8 años y personas con con minusvalías físicas, sensoriales o menta- les, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.

• Los niños no deben jugar con el aparato.

• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.25 CL3716_IM_new 13.12.2018

• Siga las instrucciones en el capítulo “Limpieza”.

• Detalles de tipo y clasicación de fusibles: T, 250 V AC, 3,15 A Manipulación de las pilas AVISO:

• No exponga las pilas a excesivo calor como la luz solar, fuego o similar. ¡Existe el riesgo de explosión!

• Las pilas no son juguetes. Manténgalas lejos de los niños.

• No abra las pilas ni las fuerce.

• Evite el contacto con objetos metálicos (anillos, clavos, tornillos, etc.) ¡Existe el riesgo de un cortocircuito!

• Un cortocircuito podría provocar que la batería se calentase de manera excesiva o incluso que se prendiera fuego derivando en lesiones físicas.

• Por su propia seguridad, cubra los terminales de la batería con cinta adhesiva durante el transporte.

• En caso de una batería con fuga, asegúrese de no frotarse el líquido en los ojos ni en las membranas mucosas. En caso de contacto, lávese las manos y aclárese los ojos con agua limpia. Busque asis- tencia médica si las molestias persisten. ATENCIÓN:

• Cuando no utilice el mando a distancia durante un periodo largo de tiempo, retire las pilas para evitar la “fuga” del ácido.

• No mezcle las pilas de diferentes tipos ni las pilas nuevas con viejas.

• No deseche las pilas junto con la basura doméstica. Lleve las pilas gastadas al punto de recogida correspondiente o a su minorista. Desembalaje del aparato

1. Sacar el aparato de su embalaje.

2. Retirar todo el embalaje como bolsas de plástico, material de relleno,

bridas y embalajes de cartón.

3. Comprobar que todas las piezas están contenidas en el embalaje.

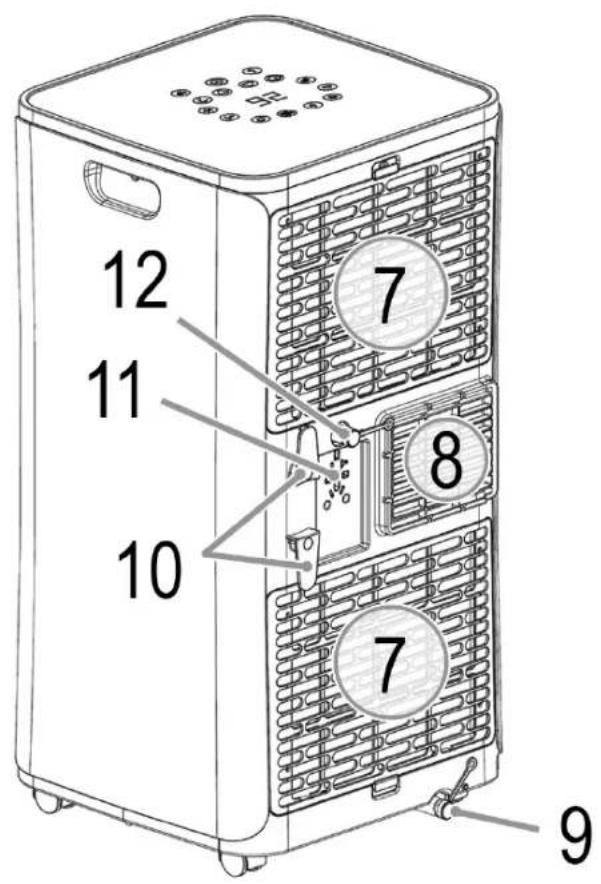

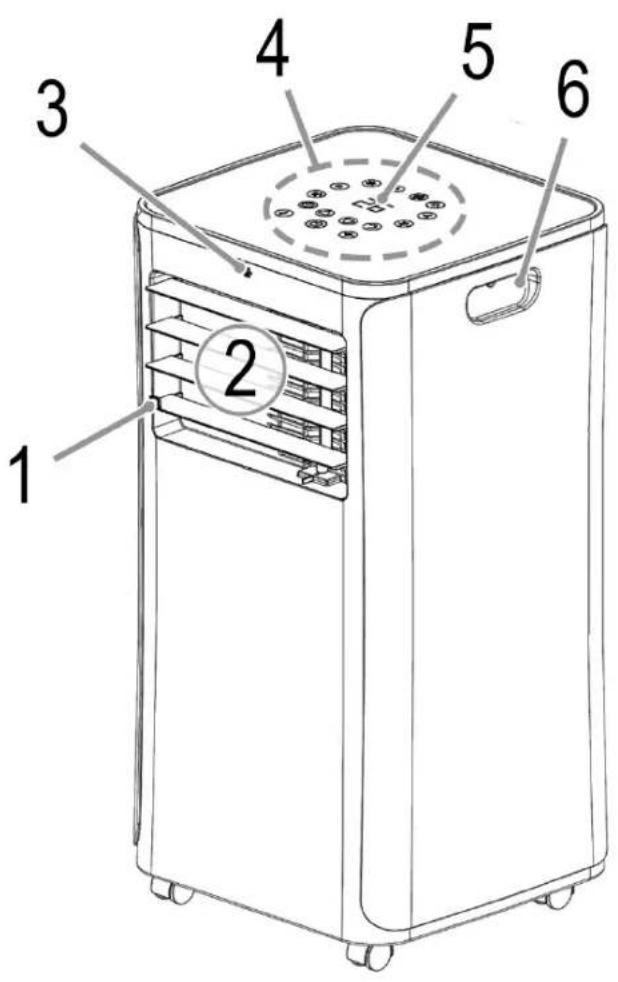

Indicación de los elementos de manejo 1 Palanca 2 Salida de aire (aletas) 3 Receptor IR para mando a distancia 4 Panel de control 5 Pantalla 6 Asa 7 Rejilla con ltro interno 8 Conector del tubo de escape de aire 9 Salida de agua 10 Dispositivo para enrollar el cable de alimentación 11 Soporte de enchufe 12 Salida de agua Contenido en la entrega 1 Unidad de aire acondicionado 1 Mando a distancia 2 Pilas 1 Tubo exible de escape de aire 1 Adaptador del tubo de escape de aire (Conexión del aparato) 1 Kit de ventana de 2 piezas 1 Adaptador para el kit de ventana 1 Manguera de agua 2 Tapones (de repuesto) Notas de uso ATENCIÓN: ¡Importante para el primer uso o después del transporte! Antes del primer uso, se debe colocar la unidad en posición vertical durante, al menos, 3 horas con el n de que el agente refrigerante se asiente. Si no, el compresor resultará dañado. ATENCIÓN:

• Cuando interrumpa el funcionamiento con el botón , espere como mínimo 3 minutos antes de conectar de nuevo el aparato.

• ¡Si desea mover la unidad a otra ubicación, vacíe primero el depósito de agua!

• El aparato funciona de manera más efectiva con un tamaño de espacio de hasta 70 m³.

• La manguera de escape exible y el adaptador han sido fabricados expresamente para este aparato. Para evitar un funcionamiento inco- rrecto, no reemplace el tubo con otro tubo.

• El tubo de escape de aire se puede prolongar hasta 150 cm. No utilice ninguna extensión.

• Asegúrese de que el caudal de aire uye libremente. No tuerza ni curve el tubo de escape de aire. Cualquier bloqueo puede provocar que la unidad se sobrecaliente.

• Cierre todas las ventanas y puertas para evitar que entre el aire externo a la habitación, y sí permitir que el funcionamiento del aparato sea más efectivo. Puesta en marcha Ubicación

• Al instalar el aparato, asegúrese de mantener una distancia de, al me- nos, 50 cm de distancia entre la unidad y las paredes u objetos.

• La supercie debe ser horizontal y estar seca. Montaje del tubo de escape de aire NOTA: Para ventanas correderas, se puede utilizar el kit de ventanas suminis- trado e instalarlo en posición vertical u horizontal. Ajuste la longitud de la placa de sellado según lo desee.

1. Conecte el adaptador a la manguera de escape. Coloque la manguera

de escape de manera que la primera aleta de la manguera quede en el riel. Apriete el adaptador girándolo en sentido horario.

2. Conecte el adaptador al conector en la parte posterior del aparato.

Para ello, empuje el adaptador con el lado más estrecho desde la derecha hacia las guías. Debe encajar de forma audible.

3. Extienda el tubo a la longitud deseada.

4. Pegue el extremo abierto del tubo en la ventana.

5. Cierre la ventana el máximo posible. Baje también las persianas exte-

riores, si hubiera, hasta el extremo del tubo. Mando a distancia

1. Abra la tapa del compartimento de la batería en la parte posterior del

2. Inserte 2 pilas del tipo “AAA” R03 de 1,5 V, teniendo en cuenta la

polaridad correcta (véase las marcas en la parte inferior del comparti- mento).

3. Cierre la tapa del compartimento de la batería.

Cable de alimentación Desenrolle el cable de alimentación del dispositivo destinado para ello.26 CL3716_IM_new 13.12.2018 Conexión eléctrica

1. Asegúrese de que la tensión de la red que quiere utilizarse corres-

ponde con la tensión de la unidad. Compruebe la etiqueta de especi- caciones para más detalles.

2. Conecte la unidad a una toma de corriente con conexión a tierra

debidamente instalada. Sonará una señal indicando que la unidad está lista para usarse. Información sobre la aplicación “Smart Life - Smart Living” La app Smart Life - Smart Living está disponible para Android e iOS. Escanee el código QR correspondiente para acceder directamente a la descarga. NOTA: Dependiendo del proveedor, puede haber costes implicados en la des- carga de la aplicación. Google Play App Store Información de uso de la app Este aparato permite usarlo mediante su red doméstica. Es imprescin- dible una conexión WiFi permanente a su router y la app gratuita “Smart Life – Smart Living”. Recomendamos desconectar el aparato de la corriente cuando no esté en casa para evitar que se active accidentalmente cuando esté fuera. Requisitos del sistema para el uso de la aplicación

• Android 4.1 o superior Puesta en funcionamiento mediante la app

1. Instale la app “Smart Life – Smart Living”. Cree una cuenta de usuario.

2. Active la función WiFi en la conguración de su aparato.

3. Ponga el aparato aproximadamente a 5 metros de su router.

4. Mantenga pulsado el botón durante aproximadamente 5 segundos.

El botón parpadeará rápidamente.

5. Ejecute la app y seleccione “ + ” .

6. Seleccione el menú “aire acondicionado” y siga las instrucciones en la

7. Una vez que el aparato se ha conectado correctamente, el botón se

ilumina. Ahora podrá usar el aparato con la app. Cómo usar el aparato Encendido / apagado de la unidad

• Pulse el botón de para poner en marcha la unidad. El dispositivo está precongurado en modo “Refrigeración” con una temperatura de 22 °C. Si se interrumpe el funcionamiento sin desconectar el enchufe, todo el modo de funcionamiento previamente ajustado y los ajustes de temperatura se mantendrán.

• Pulse el botón de de nuevo para apagar el aparato. Dispositivo de seguridad del compresor Si se interrumpe el funcionamiento, se activará el dispositivo de seguridad del compresor. Esto impedirá durante unos 3 minutos que el compresor se ponga en marcha, con el n de aliviar la presión del circuito refrigera- dor. No es una avería del aparato. Por tanto, espere al menos 3 minutos antes de volver a encender el aparato. Botones del panel de control y del mando a distancia Panel de control Mando a distancia Función Encender / apagar la unidad - Wi-Fi Modo “Refrigeración” Modo “Deshumidicación” Modo “Ventilador” Nivel del ventilador 1 Nivel del ventilador 2 Modo “Suspensión” (ahorro de energía) Reducir temperatura Aumentar temperatura Funcionamiento del temporizador

Depósito de agua lleno (es solo un piloto luminoso, no un botón). Los botones y deben pulsarse varias veces para seleccionar las diferentes funciones. A continuación, se explican los botones del panel de control. Modo “Refrigeración” En este modo de funcionamiento, puede ajustar la velocidad y la tempe- ratura del ventilador según desee. NOTA: Para utilizar el aparato con el compresor, la temperatura congurada deberá ser más baja que la temperatura actual de la habitación. Modo “Deshumidicación”

• Este modo de funcionamiento no es compatible con más ajustes.

• El ventilador funcionará a un ajuste de velocidad más bajo.

• La unidad enfriará la habitación y absorberá la humedad del aire. Modo “Ventilador” Este modo solo permite congurar la velocidad del ventilador. Ajuste de la temperatura Utilice los botones de o en modo “Refrigeración” para ajustar la temperatura. Seleccione la temperatura entre 16 °C y 31 °C. Ajustes del ventilador En los modos “Refrigeración” y “Ventilador” puede ajustar el ventilador con 2 ajustes diferentes.

• Botón = Nivel 2 Modo “Suspensión” (ahorro de energía) El aparato está en modo suspensión. Solo puede usar este modo cuando el modo “Refrigeración” está activo. En este caso, la conguración del ventilador no se puede cambiar.27 CL3716_IM_new 13.12.2018 Ajuste de la salida de aire Ajuste las aletas para regular la dirección del aire descargado.

• Use la palanca de la aleta inferior para dirigir el aire hacia arriba y hacia abajo. Temporizador (Temporizador automático) Utilice la función temporizador para ajustar las veces de encendido y apagado del aparato. Selecciona entre 1 a 24 horas. Uso de la función del temporizador para conectar automáticamente

1. Pulse el botón de para encender la unidad.

2. Seleccione el modo de funcionamiento, la temperatura y la velocidad

del ventilador para que funcione la unidad cuando se haya conectado a la hora predeterminada.

3. Pulse el botón de para apagar la unidad.

4. Pulse el botón . El número de las horas parpadea.

5. Puede ajustar el número deseado de horas con los botones y .

El aparato sale automáticamente del modo de ajuste después de aproximadamente 5 segundos. El modo temporizador se activa y el botón se ilumina. NOTA: No pulse el botón después de congurar las horas, ya que los ajustes del temporizador no se guardarán. Uso de la función del temporizador para apagar automáticamente

1. Pulse el botón de para encender la unidad.

2. Pulse el botón durante el funcionamiento. El número de horas

3. Congure el modo temporizador como se describe en el punto 5

• Si desea desactivar el temporizador, pulse el botón dos veces. La luz del botón se apaga.

• También puede cancelar la función del temporizador en cualquier momento pulsando el botón de para encender y apagar la unidad. Vaciado del depósito de agua La unidad lleva integrado un depósito de agua para recoger toda la condensación. Cuando el depósito de agua esté lleno, la luz piloto se ilumina. El compresor se desconecta en cada modo de funcionamiento. El ventilador sigue funcionando independientemente de esto. ATENCIÓN: No transporte el aparato mientras el depósito de agua está lleno. Podría entrar agua en el aparato. Para un funcionamiento continuado con el compresor, debe vaciar el depósito de agua. Para ello, necesita un paño para suelo, una palangana con capacidad para 1 litro aproximadamente y la manguera de agua suministrada con el aparato.

1. Desconecte el enchufe de la red desde la toma de corriente.

2. Coloque el trapo en el suelo y el recipiente plano debajo de la salida

del agua. Si es posible, coloque la palangana en un nivel inferior al aparato.

4. Conecte la manguera de agua a la toma de salida del agua del apa-

rato. Coloque el extremo de la manguera en la palangana.

5. Después de haber descargado el agua, retire la manguera de agua.

Utilice el tapón para volver a cerrar el desagüe del aparato.

6. Para drenar el agua de nuevo, repita los pasos del 2 al 5 anteriores.

1. Pulse el botón de para apagar la unidad.

2. Desenchufe de la red en la toma de corriente.

Dispositivo para enrollar el cable de alimentación Enrolle el cable de alimentación en el dispositivo destinado para ello. Introduzca las clavijas del enchufe en las ranuras provistas. Limpieza AVISO:

• Desenchufe siempre de la toma de corriente antes de limpiar.

• Asegúrese de que no entra agua por las aberturas de la unidad durante la limpieza. Podría causar un electrochoque o un incendio. ATENCIÓN:

• No utilice aerosoles para limpiar el aparato con agentes limpiadores.

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos. Filtros Si el aparato se utiliza diariamente, limpie ambos ltros cada 2 semanas. No se garantiza la eciencia del aparato si el polvo de los ltros bloquea la circulación de aire.

1. Hay una rejilla con un ltro interno por encima y por debajo de la cone-

xión para la manguera de escape en la parte posterior del aparato.

2. Retire las rejillas del aparato y los ltros de las rejillas.

3. Aspire los ltros con una aspiradora.

4. Limpie los ltros debajo del agua del grifo. Si es necesario, utilice un

5. Deje que los ltros se sequen al aire o en un lugar a la sombra.

6. Vuelva a colocar los ltros en las rejillas y coloque las rejillas en el

aparato una vez que se hayan secado completamente. ATENCIÓN: ¡No use el aparato sin los ltros! Carcasa

• Utilice un aspirador para vaciar las aletas y las aberturas de la ventila- ción.

• Limpie la carcasa con un paño ligeramente húmedo. Limpieza y almacenamiento estacional Cuando no se utilice la unidad durante un largo periodo de tiempo, pro- ceda conforme a lo siguiente:

1. Vacíe el depósito de agua según lo descrito anteriormente.

2. Ponga en funcionamiento la unidad en modo “Ventilador” durante 2 ho-

ras con el n de secar el interior de la unidad.

3. Pulse el botón de para apagar la unidad. Desenchufe de la red

eléctrica desde la toma de corriente.

4. Desconecte el tubo exible de escape de aire de la unidad.

5. Limpie los ltros y el aparato siguiendo las instrucciones indicadas.

6. Cubra la unidad con una película.

7. Mantenga siempre el aparato fuera del alcance de los niños en un
