INSTRUKCJA OBSŁUGI SBE 521 METABO

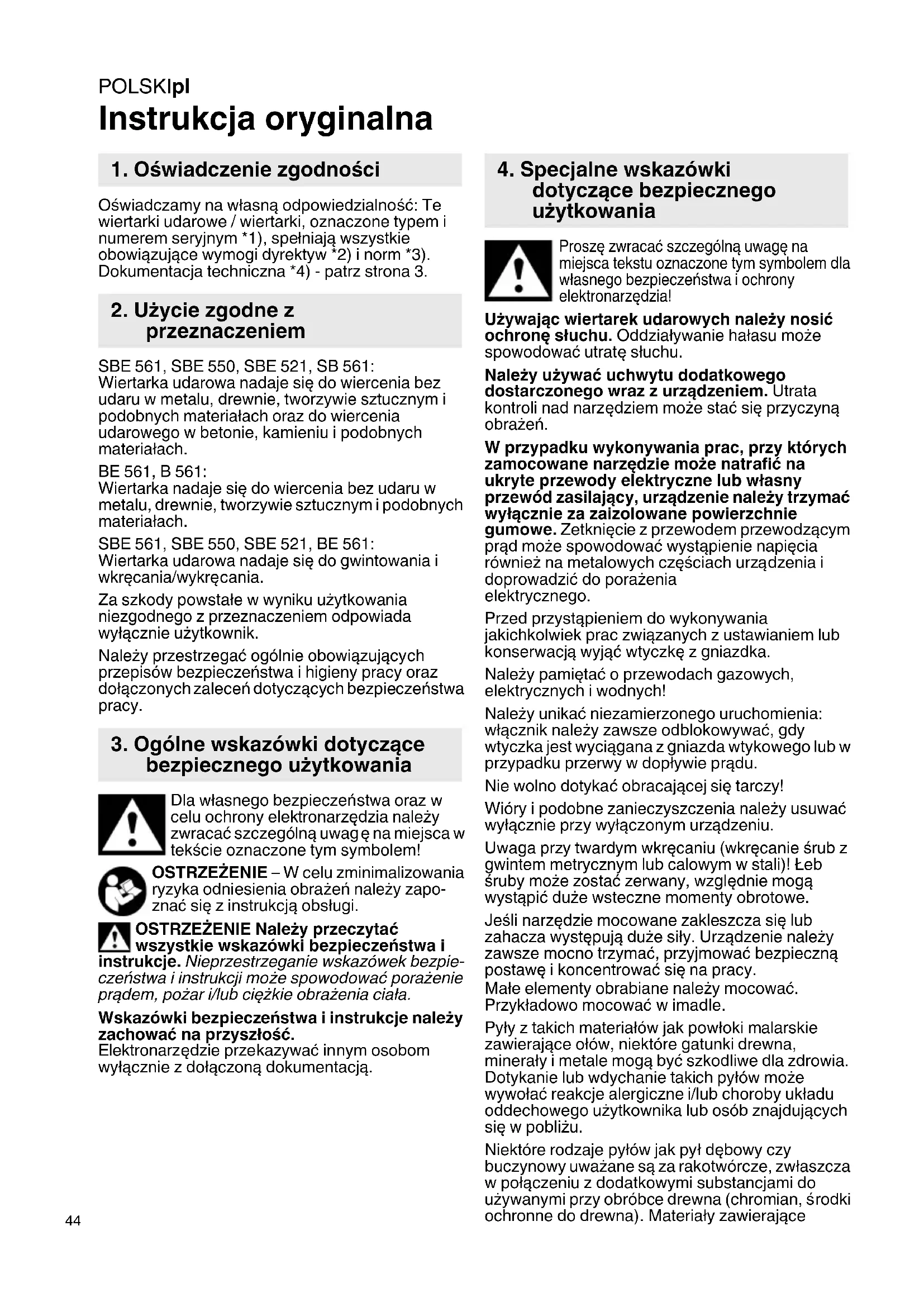

Instrukcja oryginalna Oświadczamy na własną odpowiedzialność: Te wiertarki udarowe / wiertarki, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. SBE 561, SBE 550, SBE 521, SB 561: Wiertarka udarowa nadaje się do wiercenia bez udaru w metalu, drewnie, tworzywie sztucznym i podobnych materiałach oraz do wiercenia udarowego w betonie, kamieniu i podobnych materiałach. BE 561, B 561: Wiertarka nadaje się do wiercenia bez udaru w metalu, drewnie, tworzywie sztucznym i podobnych materiałach. SBE 561, SBE 550, SBE 521, BE 561: Wiertarka udarowa nadaje się do gwintowania i wkręcania/wykręcania. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących przepisów bezpieczeństwa i higieny pracy oraz dołączonych zaleceń dotyczących bezpieczeństwa pracy. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwag ę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi. OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpie- czeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją. Proszę zwracać szczególną uwagę na miejsca tekstu oznaczone tym symbolem dla własnego bezpieczeństwa i ochrony elektronarzędzia! Używając wiertarek udarowych należy nosić ochronę słuchu. Oddziaływanie hałasu może spowodować utratę słuchu. Należy używać uchwytu dodatkowego dostarczonego wraz z urządzeniem. Utrata kontroli nad narzędziem może stać się przyczyną obrażeń. W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe. Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urzą dzenia i doprowadzić do porażenia elektrycznego. Przed przystąpieniem do wykonywania jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć wtyczkę z gniazdka. Należy pamiętać o przewodach gazowych, elektrycznych i wodnych! Należy unikać niezamierzonego uruchomienia: włącznik należy zawsze odblokowywać, gdy wtyczka jest wyciągana z gniazda wtykowego lub w przypadku przerwy w dopływie prądu. Nie wolno dotykać obracającej się tarczy! Wióry i podobne zanieczyszczenia należy usuwać wyłącznie przy wyłączonym urządzeniu. Uwaga przy twardym wkręcaniu (wkręcanie śrub z gwintem metrycznym lub calowym w stali)! Łeb śruby może zostać zerwany, względnie mogą wystąpić duże wsteczne momenty obrotowe. Jeśli narzędzie mocowane zakleszcza się lub zahacza występują duże siły. Urządzenie należy zawsze mocno trzymać, przyjmować bezpieczną postawę i koncentrować się na pracy. Małe elementy obrabiane należy mocować. Przykładowo mocować w imadle. Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, ś rodki ochronne do drewna). Materiały zawierające

1. Oświadczenie zgodności

3. Ogólne wskazówki dotyczące

bezpiecznego użytkowania

4. Specjalne wskazówki

dotyczące bezpiecznego użytkowaniaPOLSKI pl

azbest mogą być obrabiane wyłącznie przez specjalistów. -W miarę możliwości należy używać urządzeń do odsysania pyłów. -Należy zadbać o dobrą wentylację w miejscu pracy. -Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2. Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów. Patrz strona 2. 1Klucz do uchwytu wiertarskiego (do uchwytu wiertarskiego z wieńcem zębatym) * Uchwyt wiertarski z wieńcem zębatym * 2 Szybkomocujący uchwyt wiertarski Futuro Plus * 3 Ogranicznik głębokości wiercenia * 4 Uchwyt dodatkowy * 5Przełącznik kierunku obrotów * 6Przełącznik suwakowy wiercenie zwykłe/ wiercenie udarowe * 7 Przycisk blokady (włączenie ciągłe) 8Przycisk 9Pokrętło nastawcze prędkości obrotowej *

• w zależności od wyposażenia / w zależności od modelu Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy . SBE 561, SBE 550, SBE 521, BE 561: Dla zapewnienia bezpiecznego mocowania uchwytu wiertarskiego: Po pierwszym wierceniu (obrót w prawo) należy mocno dokręcić śrubokrętem śrubę zabezpieczającą we wnętrzu uchwytu. Uwaga, gwint lewoskrętny! (Patrz rozdział 7.8)

6.1 Montaż uchwytu dodatkowego

(SBE 561, SBE 550, SBE 521, SB 561) Ze względów bezpieczeństwa zawsze należy stosować dostarczony uchwyt dodatkowy . Otworzyć pierścień zaciskowy poprzez obrót uchwytu dodatkowego (4) w lewo. Nasunąć uchwyt dodatkowy na szyjkę mocującą urządzenia. Wsunąć ogranicznik głębokości wiercenia (3). Mocno dokręcić uchwyt dodatkowy pod odpowiednim kątem w zależności od zastosowania.

7.1 Przestawianie ogranicznika głębokości

wiercenia (SBE 561, SBE 550, SBE 521, SB 561) Odkręcić uchwyt dodatkowy (4) . Ustawić ogranicznik głębokości wiercenia (3) na wymaganą głębokość i ponownie dokręcić uchwyt dodatkowy.

7.2 Włączanie i wyłączanie

W celu włączenia urządzenia należy nacisnąć włącznik (8). SBE 561, SBE 550, SBE 521, BE 561: Prędkość obrotową można zmieniać poprzez naciskanie na przycisk. W celu trwałego włączenia można zablokować włącznik przy pomocy przycisku blokady włącznika (7). W celu wyłączenia należy ponownie nacisnąć włącznik. Przy włączeniu ciągłym urządzenie pracuje w dalszym ciągu, nawet jeśli zostanie wyrwane z ręki. Z tego względu urządzenie należy zawsze trzyma ć obiema rękami za przewidziane uchwyty, przyjąć bezpieczną pozycję i pracować w skupieniu.

7.3 Wybór prędkości obrotowej

(SBE 561, SBE 550, SBE 521, BE 561) Wybrać pokrętłem nastawczym (9) maksymalną prędkość obrotową. Zalecane prędkości obrotowe do wiercenia patrz strona 4.

7.4 Przełączanie wiercenie zwykłe/wiercenie

udarowe (SBE 561, SBE 550, SBE 521, SB 561) Wybrać odpowiedni tryb pracy poprzez przesunięcie przełącznika suwakowego (6). Wiercenie Wiercenie udarowe W trybie wiercenia udarowego należy pracować z dużą prędkością obrotową. Wiercenie udarowe i wiercenie zwykłe tylko przy obrotach w prawą stronę.

7.5 Wybór kierunku obrotów

(SBE 561, SBE 550, SBE 521, BE 561) Przełącznik kierunku obrotu (5) należy przestawiać tylko przy zatrzymanym silniku. Wybór kierunku obrotu: R=Obrót w prawo L = Obrót w lewo Uchwyt wiertarski musi być mocno dokręcony do wrzeciona i śruba zabezpieczająca we wnętrzu uchwytu wiertarskiego mocno dokręcona śrubokrętem. (Uwaga, gwint lewoskrętny!) W przeciwnym wypadku przy obrocie w lewo (np. przy wkręcaniu/wykręcaniu) uchwyt mógłby się odkręcić.

7. UżytkowaniePOLSKIpl

7.6 Wymiana narzędzia

Szybkomocujący uchwyt wiertarski Futuro Plus (2) Urządzenia z oznaczeniem SB...: Patrz ilustracje, strona 2. Wkładanie narzędzia. Trzymając za pierścień uchwytowy (a) drugą ręką przekręcić tuleję (b) w kierunku "GRIP, ZU", aż zostanie pokonany wyczuwalny opór mechaniczny. Uwaga! Narzędzie teraz nie jest jeszcze zamocowane! Kręcić mocno tak długo (musi być przy tym słyszalne "klikanie"), aż dalsze kręcenie nie będzie już możliwe - dopiero teraz narzędzie jest bezpiecznie zamocowane. W przypadku miękkiego chwyt narzędzia ewentualnie trzeba dokręcić po krótkim czasie wiercenia. Otwieranie uchwytu wiertarskiego: Trzymając za pierścień uchwytowy (a) drugą ręką przekr ęcić tuleję (b) w kierunku "AUF, RELEASE". Zalecenie: Grzechotanie ewentualnie słyszalne po otwarciu uchwytu wiertarskiego (uwarunkowane funkcjonowaniem) zostaje wyłączone przeciwnym obrotem tulei. Przy bardzo mocno zamkniętym uchwycie wiertarskim: Wyciągnąć wtyczkę przewodu zasilającego. Przytrzymać uchwyt wiertarski kluczem widełkowym przy głowicy uchwytu i przekręcić tuleję (b) mocno w kierunku "AUF, RELEASE". Urządzenia z oznaczeniem B...: Patrz ilustracje, strona 2. Wkładanie narzędzia. Trzymając za pierścień uchwytowy (a) drugą ręką przekręcić tuleję (b) w kierunku "GRIP, ZU", aż dalsze kręcenie nie będzie już możliwe. W przypadku miękkiego chwyt narzędzia ewentualnie trzeba dokręcić po krótkim czasie wiercenia. Otwieranie uchwytu wiertarskiego: Trzymając za pierście ń uchwytowy (a) drugą ręką przekręcić tuleję (b) w kierunku "AUF, RELEASE". Przy bardzo mocno zamkniętym uchwycie wiertarskim: Wyciągnąć wtyczkę przewodu zasilającego. Przytrzymać uchwyt wiertarski kluczem widełkowym przy głowicy uchwytu i przekręcić tuleję (b) mocno w kierunku "AUF, RELEASE".

7.7 Wymiana narzędzia w uchwycie

wiertarskim z wieńcem zębatym (1) Patrz ilustracje, strona 2. Mocowanie narzędzia: Włożyć narzędzie i kluczem do uchwytu wiertarskiego (1) równomiernie zacisnąć we wszystkich 3 otworach. Wyjmowanie narzędzia: Otworzyć uchwyt wiertarski z wieńcem zębatym (1) kluczem do uchwytu wiertarskiego (1) i wyjąć narzędzie.

7.8 Demontaż uchwytu wiertarskiego

SBE 561, SBE 550, SBE 521, BE 561: Do wkręcania/wykręcania można odkręcić uchwyt wiertarski. Włożyć końcówkę wkrętakową bezpośrednio w gniazdo sześciokątne wrzeciona. W zamocowanej tulei zaciskającej do końcówek (jako akcesoria: nr zamów. 6.31281) mocowana jest końcówka wkrętakowa. Szybkomocujący uchwyt wiertarski Futuro Plus Patrz strona 4, rysunek A. Wykręcić śrubę zabezpieczającą - jeśli jest obecna. Uwaga, gwint lewoskrętny! Przytrzymać wrzeciono wiertarki kluczem widełkowym. Poluzować uchwyt wiertarski lekkim uderzeniem młotkiem gumowym we wsunięty klucz sześciokątny i odkręcić. Uchwyt wiertarski z wieńcem zębatym Patrz strona 4, rysunek B. Wykręcić śrubę zabezpieczającą - jeśli jest obecna. Uwaga, gwint lewoskrętny! Przytrzymać wrzeciono wiertarki kluczem widełkowym. Poluzować uchwyt wiertarski lekkim uderzeniem młotkiem gumowym we wsunięty klucz do uchwytu wiertarskiego i odkręcić. Czyszczenie szybkomocującego uchwytu wiertarskiego: Po długotrwałym u życiu przytrzymać uchwyt wiertarski otworem skierowanym pionowo w dół i wielokrotnie całkowicie otwierać i zamykać. Nagromadzony pył wypada z otwory. Zalecane jest regularne stosowanie aerozolu czyszczącego do szczęk mocujących i otworów w szczękach mocujących.

Należy stosować wyłącznie oryginalne akcesoria Metabo. Należy stosować wyłącznie akcesoria, które speł- niają wymagania i parametry wymienione w niniej- szej instrukcji eksploatacji. Akcesoria należy mocować bezpiecznie. Jeśli urzą- dzenie pracuje w uchwycie, to należy je dobrze przymocować. Utrata kontroli nad urządzeniem może spowodować obrażenia ciała. Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny. Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca! W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.

10. NaprawyPOLSKI pl

Listę części zamiennych można pobrać pod adresem www.metabo.com. Należy przestrzegać krajowych przepisów dotyczą- cych utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska natural- nego oraz zasadami recyklingu. Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi razem z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2002/96/WE dotyczącą zużytego sprzętu elektrycznego i elektronicznego oraz jej stosowaniem zgodnym z prawem państwowym, zużyte elektronarzędzia muszą być zbierane osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska. Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyjnych.

=Nominalny pobór mocy

=Prędkość obrotowa na biegu jałowym

=Prędkość obrotowa przy obciążeniu nominalnym ø max =Maksymalna średnica wiertła s max =Maksymalna liczba udarów G =Gwint wrzeciona wiertarki H =Wrzeciono wiertarki z gniazdem sześciokątnym m=Ciężar bez przewodu zasilającego D=Średnica szyjki mocującej Wartości pomiarów ustalone w oparciu o EN 60745. Urządzenie w klasie ochrony II ~ Prąd przemienny Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elek- trycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użyt- kownika, np. środki organizacyjne. Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 60745:

h, ID =wartość emisji wibracji (wiercenie udarowe w betonie)

h, D =wartość emisji wibracji (wiercenie w metalu)

h,D =nieoznaczoność (wibracji) Typowe poziomy ciśnienia akustycznego A:

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= nieoznaczoność Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A). Nosić ochraniacze słuchu!

11. Ochrona środowiska

12. Dane techniczneΕΛΛΗΝΙΚΑel
