KÄYTTÖOHJE SBE 521 METABO

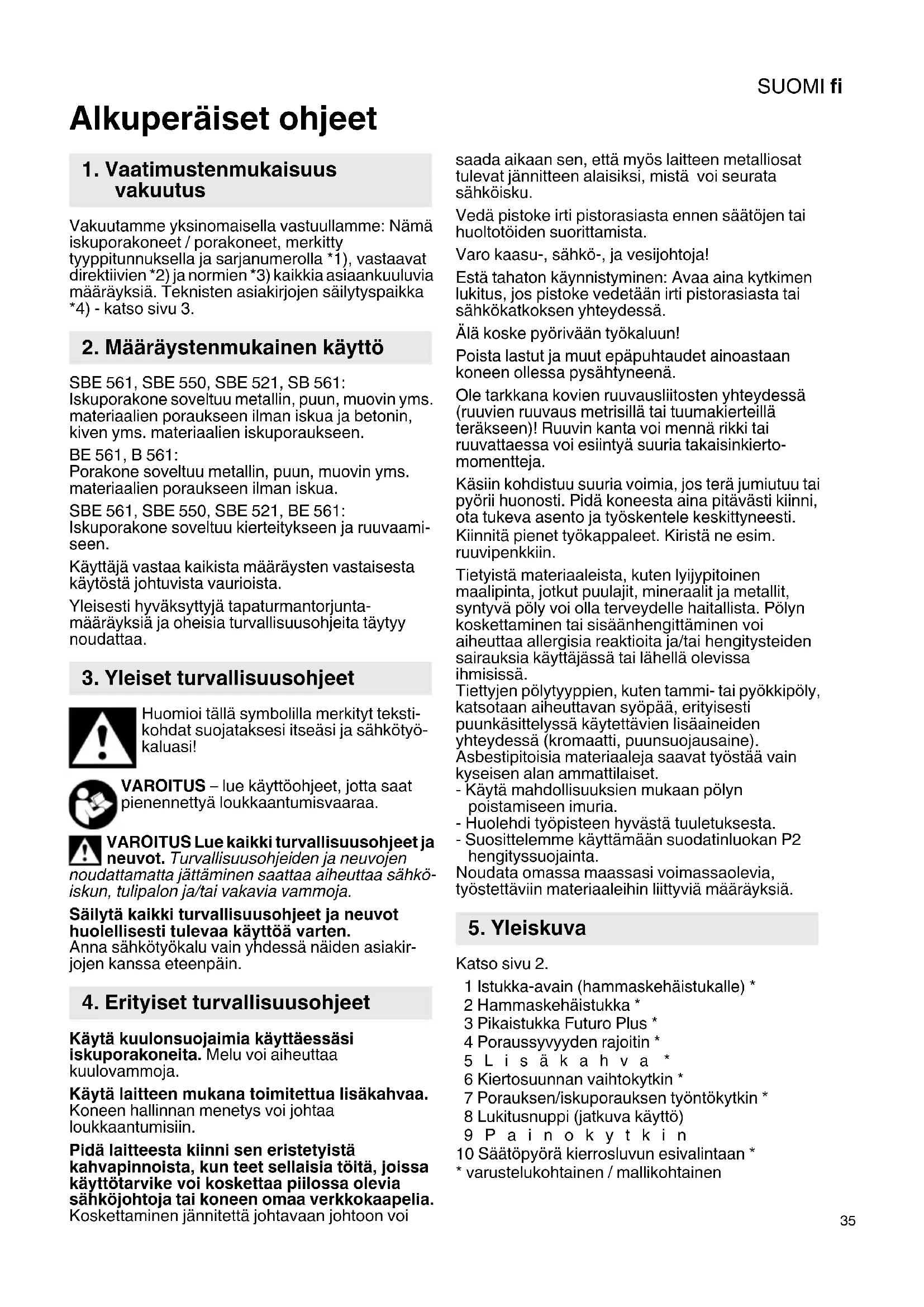

Alkuperäiset ohjeet Vakuutamme yksinomaisella vastuullamme: Nämä iskuporakoneet / porakoneet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu 3. SBE 561, SBE 550, SBE 521, SB 561: Iskuporakone soveltuu metallin, puun, muovin yms. materiaalien poraukseen ilman iskua ja betonin, kiven yms. materiaalien iskuporaukseen. BE 561, B 561: Porakone soveltuu metallin, puun, muovin yms. materiaalien poraukseen ilman iskua. SBE 561, SBE 550, SBE 521, BE 561: Iskuporakone soveltuu kierteitykseen ja ruuvaami- seen. Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisesti hyväksyttyjä tapaturmantorjunta- määräyksiä ja oheisia turvallisuusohjeita täytyy noudattaa. Huomioi tällä symbolilla merkityt teksti- kohdat suojataksesi itseäsi ja sähkötyö- kaluasi! VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa. VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen noudattamatta jättäminen saattaa aiheuttaa sähkö- iskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten. Anna sähkötyökalu vain yhdessä näiden asiakir- jojen kanssa eteenpäin. Käytä kuulonsuojaimia käyttäessäsi iskuporakoneita. Melu voi aiheuttaa kuulovammoja. Käytä laitteen mukana toimitettua lisäkahvaa. Koneen hallinnan menetys voi johtaa loukkaantumisiin. Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia. Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku. Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista. Varo kaasu-, sähkö-, ja vesijohtoja! Estä tahaton käynnistyminen: Avaa aina kytkimen lukitus, jos pistoke vedetään irti pistorasiasta tai sähkökatkoksen yhteydessä. Älä koske pyörivään työkaluun! Poista lastut ja muut epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä. Ole tarkkana kovien ruuvausliitosten yhteydessä (ruuvien ruuvaus metrisillä tai tuumakierteillä teräkseen)! Ruuvin kanta voi mennä rikki tai ruuvattaessa voi esiintyä suuria takaisinkierto- momentteja. Käsiin kohdistuu suuria voimia, jos terä jumiutuu tai pyörii huonosti. Pidä koneesta aina pitävästi kiinni, ota tukeva asento ja työskentele keskittyneesti. Kiinnitä pienet työkappaleet. Kiristä ne esim. ruuvipenkkiin. Tietyistä materiaaleista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai sisäänhengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset. - Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria. - Huolehdi työpisteen hyvästä tuuletuksesta. - Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta. Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä. Katso sivu 2. 1 Istukka-avain (hammaskehäistukalle) * 2 Hammaskehäistukka * 3 Pikaistukka Futuro Plus * 4 Poraussyvyyden rajoitin * 5Lisäkahva * 6 Kiertosuunnan vaihtokytkin * 7 Porauksen/iskuporauksen työntökytkin * 8 Lukitusnuppi (jatkuva käyttö) 9Painokytkin 10 Säätöpyörä kierrosluvun esivalintaan *

• varustelukohtainen / mallikohtainen

1. Vaatimustenmukaisuus

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeet

Vertaa ennen käyttöönottoa, vastaako konekilvessä ilmoitettu verkkojännite ja verkkotaajuus sähköverkon arvoja. SBE 561, SBE 550, SBE 521, BE 561: Poraistukan pitävän kiinnityksen takaamiseksi: Kiristä poraistukan sisällä oleva lukkoruuvi ensimmäisen porauksen (myötäpäivään) jälkeen ruuvitaltalla tiukasti kiinni. Huomioi vasenkierteisyys! (Katso luku 7.8)

6.1 Lisäkahvan asennus

(SBE 561, SBE 550, SBE 521, SB 561) Käytä turvallisuussyistä aina oheista lisäkahvaa. Avaa lukkorengas kiertämällä lisäkahvasta (5) vasemmalle. Työnnä lisäkahva koneen karankaulalle. Työnnä poraussyvyyden rajoitin (4) sisään. Kiristä lisäkahva pitävästi kulloisenkin käyttökohteen mukaan haluamaasi kulmaan.

7.1 Poraussyvyyden rajoittimen säätö

(SBE 561, SBE 550, SBE 521, SB 561) Avaa lisäkahva (5). Säädä poraussyvyyden rajoitin (4) halutulle poraussyvyydelle ja kiristä lisäkahva taas paikalleen.

7.2 Päälle-/poiskytkeminen

Kytke kone päälle painamalla painokytkintä (9). SBE 561, SBE 550, SBE 521, BE 561: Kierroslukua voidaan muuttaa painamisen jälkeen painokytkimestä. Jatkuvaa kytkentää varten voidaan painokytkin lukita lukitusnupilla (8). Poiskytkemiseksi painokytkintä painetaan uudelleen. Jatkuvassa kytkennässä kone jatkaa käyntiään, vaikka laite irtoaisi käsistä. Pidä sen vuoksi koneesta aina tukevasti kahvoista kiinni, seiso tukevassa asennossa ja työskentele keskittyneesti.

7.3 Kierrosluvun esivalinta

(SBE 561, SBE 550, SBE 521, BE 561) Esivalitse säätöpyörällä (10) maksimikierrosluku. Suositeltavat kierrosluvut poraukseen ks. sivu 4.

7.4 Porauksen/iskuporauksen vaihto

(SBE 561, SBE 550, SBE 521, SB 561) Valitse haluamasi käyttötapa työntökytkintä (7) siirtämällä. Poraus Iskuporaus Työskentele iskuporausta käyttäessäsi suurella kierrosluvulla. Poraa tavallisesti ja iskulla vain myötäpäivään.

7.5 Kiertosuunnan valinta

(SBE 561, SBE 550, SBE 521, BE 561) Käytä kiertosuunnan vaihtokytkintä (6) vain silloin, kun moottori on pysäytetty. Kiertosuunnan valinta: R = myötäpäivään L = vastapäivään Poraistukan täytyy olla ruuvattu pitävästi karaan ja poraistukan sisällä olevan lukkoruuvin täytyy olla kiristetty tiukasti ruuvitaltan avulla. (Huomioi vasenkierteisyys!) Muuten se voi löystyä vastapäivään käytettäessä (esim. ruuvatessa).

pikaistukka Futuro Plus (3) Koneet, joiden tunnus SB...: Katso kuvat, sivu 2. Aseta terä paikalleen. Pidä pidinrenkaasta (a) kiinni ja käännä toisella kädellä hylsyä (b) suuntaan "GRIP, KIINNI", kunnes mekaanista vastusta ei enää tunnus. Huomio! Terää ei ole vielä kiristetty! Kierrä edelleen voimakkaasti (sen täytyy silloin "napsahtaa"), kunnes edelleenkierto ei ole enää mahdollista - vasta sitten terä on kiristetty pitävästi paikalleen. Jos terän varsi on pehmeä, jälkikiristys voi olla tarpeen lyhyen porausajan jälkeen. Avaa poraistukka: Pidä pidinrenkaasta (a) kiinni ja käännä toisella kädellä hylsyä (b) suuntaan "AUF, RELEASE". Ohje: Poraistukkaa avattaessa mahdollisesti kuuluva rätinä (kuuluu toimintaan) lakkaa käännettäessä hylsyä toiseen suuntaan. Jos istukka on erittäin tiukassa: Vedä virtapistoke irti. Pidä poraistukan päästä kiinni kiintoavaimella ja käännä hylsyä (b) voimakkaasti suuntaan "AUF, RELEASE". Koneet, joiden tunnus B...: Katso kuvat, sivu 2. Aseta terä paikalleen. Pidä pidinrenkaasta (a) kiinni ja käännä toisella kädellä hylsyä (b) suuntaan "GRIP, KIINNI", kunnes edellenkierto ei ole enää mahdollista. Jos terän varsi on pehmeä, jälkikiristys voi olla tarpeellista lyhyen porausajan jälkeen. Avaa poraistukka: Pidä pidinrenkaasta (a) kiinni ja käännä toisella kädellä hylsyä (b) suuntaan "AUF, RELEASE". Jos istukka on erittäin tiukassa: Vedä virtapistoke irti. Pidä poraistukan päästä kiinni kiintoavaimella ja käännä hylsyä (b) voimakkaasti suuntaan "AUF, RELEASE".

hammaskehäistukka (2) Katso kuvat, sivu 2. Terän kiinnitys: Aseta terä paikalleen ja kiristä istukka-avaimella (1) tasaisesti kaikista 3 reiästä.

Terän irrotus: Avaa hammaskehäistukka (2) istukka-avaimella (1) ja ota terä pois.

7.8 Poraistukan irrottaminen

SBE 561, SBE 550, SBE 521, BE 561: Ruuvaamista varten poraistukka voidaan ruuvata irti. Aseta ruuvipala suoraan karan kuusiokoloon. Kun koneeseen on kiinnitetty ruuvipalan kiinnitysholkki (lisätarvike, tilausnumero 6.31281)

ruuvipala pysyy siinä kiinni. Pikaistukka Futuro Plus Katso sivu 4, kuva A. Kierrä lukkoruuvi irti - mikäli kuuluu varustukseen. Huomioi vasenkierteisyys! Pidä poran karaa paikallaan kiintoavaimella. Avaa poraistukka lyömällä kevyesti kumivasaralla poraistukassa kiinni olevaan kuusioavaimeen ja ruuvaa irti. Hammaskehäistukka Katso sivu 4, kuva B. Kierrä lukkoruuvi irti - mikäli kuuluu varustukseen. Huomioi vasenkierteisyys! Pidä poran karaa paikallaan kiintoavaimella. Avaa poraistukka lyömällä kevyesti kumivasaralla poraistukassa kiinni olevaan istukka-avaimeen ja ruuvaa irti. Pikaistukan puhdistaminen: Pitkäaikaisen käytön jälkeen, pidä istukkaa pystysuorassa reikä alaspäin ja avaa ja sulje se monta kertaa. Sisään kerääntynyt pöly poistuu aukosta. Suosittelemme käyttämään säännöllisesti puhdistussuihketta kiristysleuoissa ja kiristysleukojen aukoissa.

Käytä ainoastaan alkuperäisiä Metabo-lisätarvik- keita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Kiinnitä lisätarvikkeet pitävästi paikoilleen. Kun konetta käytetään pitimen kanssa: Kiinnitä kone pitävästi paikalleen. Koneen hallinnan menetys voi johtaa loukkaantumisiin. Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai pääluettelo. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com. Varaosalistat voit imuroida osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakka- usten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun käytetyt sähkötyökalut on kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja paikallisten lakimääräysten mukaisesti. Selityksiä sivulla 3 oleville tiedoille. Pidätämme oikeuden muutoksiin.

=kierrosluku kuormittamattomana

=kierrosluku nimelliskuormalla ø max =maksimi poranhalkaisija s max =maksimi iskuluku G =porakaran kierre H =porakara kuusiokololla m =paino ilman verkkojohtoa D =karankaulan halkaisija Mittausarvot ilmoitettu EN 60745 mukaan. Suojausluokan II kone ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuh- teista, sähkötyökalun kunnosta tai käyttötarvik- keesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormi- tuksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaami- seen vaadittavat toimenpiteet. Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

h, ID =tärinäarvo (iskuporaus betoniin)

h, D =värähtelyarvo (poraus metalliin)

h,D =epävarmuus (tärinä) Tyypillinen A-painotettu äänitaso

= epävarmuus Käytössä melutaso voi ylittää 80 dB(A). Käytä kuulonsuojaimia!
