HASZNÁLATI ÚTMUTATÓ SBE 521 METABO

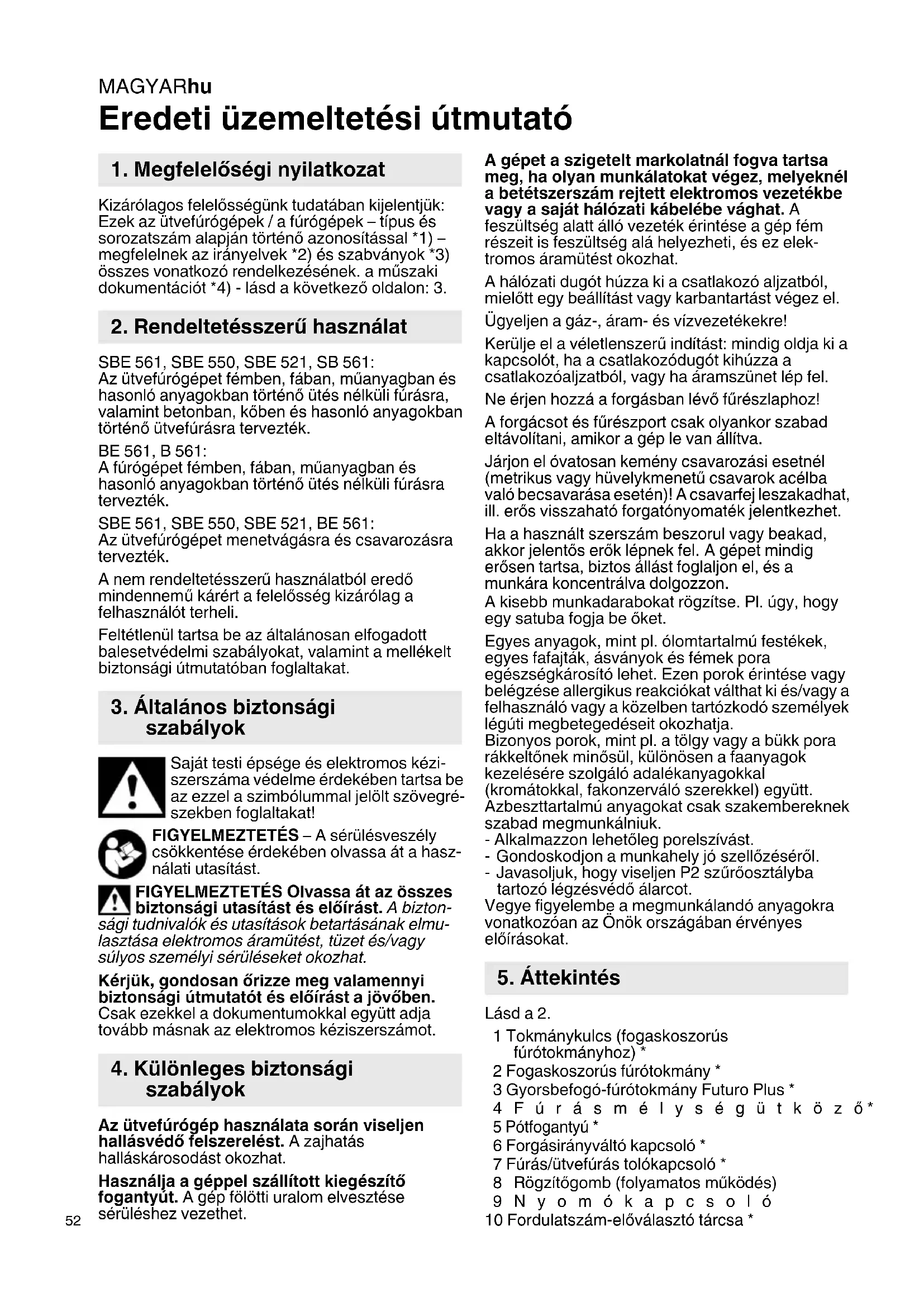

Eredeti üzemeltetési útmutató Kizárólagos felelősségünk tudatában kijelentjük: Ezek az ütvefúrógépek / a fúrógépek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes vonatkozó rendelkezésének. a műszaki dokumentációt *4) - lásd a következő oldalon: 3. SBE 561, SBE 550, SBE 521, SB 561: Az ütvefúrógépet fémben, fában, műanyagban és hasonló anyagokban történő ütés nélküli fúrásra, valamint betonban, kőben és hasonló anyagokban történő ütvefúrásra tervezték. BE 561, B 561: A fúrógépet fémben, fában, műanyagban és hasonló anyagokban történő ütés nélküli fúrásra tervezték. SBE 561, SBE 550, SBE 521, BE 561: Az ütvefúrógépet menetvágásra és csavarozásra tervezték. A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat. Saját testi épsége és elektromos kézi- szerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a hasz- nálati utasítást. FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A bizton- sági tudnivalók és utasítások betartásának elmu- lasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat. Kérjük, gondosan őrizze meg valamennyi biztonsági útmutatót és előírást a jövőben. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Az ütvefúrógép használata során viseljen hallásvédő felszerelést. A zajhatás halláskárosodást okozhat. Használja a géppel szállított kiegészítő fogantyút. A gép fölötti uralom elvesztése sérüléshez vezethet. A gépet a szigetelt markolatnál fogva tartsa meg, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vagy a saját hálózati kábelébe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elek- tromos áramütést okozhat. A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy karbantartást végez el. Ügyeljen a gáz-, áram- és vízvezetékekre! Kerülje el a véletlenszerű indítást: mindig oldja ki a kapcsolót, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel. Ne érjen hozzá a forgásban lévő fűrészlaphoz! A forgácsot és fűrészport csak olyankor szabad eltávolítani, amikor a gép le van állítva. Járjon el óvatosan kemény csavarozási esetnél (metrikus vagy hüvelykmenetű csavarok acélba való becsavarása esetén)! A csavarfej leszakadhat, ill. erős visszaható forgatónyomaték jelentkezhet. Ha a használt szerszám beszorul vagy beakad, akkor jelentős erők lépnek fel. A gépet mindig erősen tartsa, biztos állást foglaljon el, és a munkára koncentrálva dolgozzon. A kisebb munkadarabokat rögzítse. Pl. úgy, hogy egy satuba fogja be őket. Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Azbeszttartalmú anyagokat csak szakembereknek szabad megmunkálniuk. - Alkalmazzon lehetőleg porelszívást. - Gondoskodjon a munkahely jó szellőzéséről. - Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot. Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat. Lásd a 2. 1 Tokmánykulcs (fogaskoszorús fúrótokmányhoz) * 2 Fogaskoszorús fúrótokmány * 3 Gyorsbefogó-fúrótokmány Futuro Plus * 4Fúrásmélységütköző * 5 Pótfogantyú * 6 Forgásirányváltó kapcsoló * 7 Fúrás/ütvefúrás tolókapcsoló * 8Rögzítőgomb (folyamatos működés) 9Nyomókapcsoló 10 Fordulatszám-előválasztó tárcsa *

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

5. ÁttekintésMAGYAR hu

• kiviteltől függő / modelltől függő Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. SBE 561, SBE 550, SBE 521, BE 561: A fúrótokmány biztos tartásának garantálása: az első fúrás elvégzését követően (jobbra forgás) húzza utána erősen a fúrótokmány belsejében található biztosító csavart egy csavarhúzó segítségével. Vigyázat! Balmenet! (Lásd a 7.8 fejezetet)

6.1 Pótfogantyú szerelése

(SBE 561, SBE 550, SBE 521, SB 561) Biztonsági okokból mindig használja a géppel szállított kiegészítő fogantyút. A kiegészítő fogantyú (5) balra forgatásával nyissa ki a szorítógyűrűt. Helyezze fel a kiegészítő fogantyút a gép rögzítőnyakára. Tolja be a fúrásmélység-ütközőt (4). A feladatnak megfelelő szögben húzza meg erősen a kiegészítő fogantyút.

7.1 Fúrásmélységütköző átállítása

(SBE 561, SBE 550, SBE 521, SB 561) Oldja meg a kiegészítő fogantyút (5). Állítsa be a fúrásmélység-ütközőt (4) a kívánt fúrásmélységre, majd húzza meg újra a kiegészítő fogantyút.

7.2 Bekapcsolás - kikapcsolás

A szerszám indításához nyomja meg a nyomókapcsolót (9). SBE 561, SBE 550, SBE 521, BE 561: a fordulatszám a nyomókapcsoló megnyomásával változtatható meg. A folyamatos működéshez a nyomókapcsoló a rögzítőgombbal (8) reteszelhető. A kikapcsoláshoz nyomja meg ismét a nyomókapcsolót. Folyamatos működésnél a berendezés akkor is tovább forog, ha az a kezéből már kicsavarodott. Ezért a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

7.3 Fordulatszám előválasztás

(SBE 561, SBE 550, SBE 521, BE 561) Az állítókeréken (10) válassza a maximális fordulatszámot. A fúráshoz ajánlott fordulatszámot lásd a 4. oldalon

7.4 Fúrás/ütvefúrás átkapcsolás

(SBE 561, SBE 550, SBE 521, SB 561) A tolókapcsoló (7) eltolásával válassza ki a kívánt üzemmódot. Fúrás Ütvefúrás Az ütvefúrás üzemmódban nagy fordulatszámmal dolgozzon. Ütvefúrás és fúrás csak jobbmenetben.

7.5 Forgásirány választás

(SBE 561, SBE 550, SBE 521, BE 561) A forgásirány-kapcsolót (6) csak álló motor esetében állítsa. Forgásirány választás R = jobbraforgás L = balraforgás A fúrótokmányt csavarozza rá erősen a csavarorsóra és húzza meg erősen a fúrótokmány belsejében található biztosító csavart egy csavarhúzó segítségével. (Vigyázat! Balmenet!) Különben - vagyis ha a biztosító csavar hiányzik - balra forgás közben (pl. csavarozásnál) a tokmány kioldódhat.

gyorsbefogó-fúrótokmány Futuro Plus (3) (SB... jelölésű gépek) Lásd a 2. oldalon található ábrákat. Szerszám behelyezése. Tartsa szorosan fogva a tartógyűrűt (a), és a másik kezével fordítsa el a "GRIP, ZU" (ZÁR) irányba a hüvelyt (b), míg le nem győzte az érezhető mechanikus ellenállást. Vigyázat! A szerszám ekkor még nincs befogva! Az erőteljes forgatást addig folytassa (ezalatt "kattanásokat" kell hallania ), amíg a forgatás nem folytatható tovább - a szerszám csak ekkor van biztonságosan befogva. Ha a szerszám befogószára puha, akkor azt valószínűleg után kell húzni rövid fúrási időtartam után. Fúrótokmány nyitása: Tartsa szorosan fogva a tartógyűrűt (a) és a másik kezével fordítsa el a "AUF, RELEASE" (NYIT) irányba a hüvelyt. Megjegyzés: A fúrótokmány kinyitása után esetleg hallható kereplés (működési sajátosság) a hüvely ellenirányú forgatásával megszüntethető. Igen erősen meghúzott tokmány esetén: Húzza ki a csatlakozódugót. Villáskulccsal rögzítse a fúrótokmányt annak fejénél, majd a hüvelyt (b) erőteljesen forgassa el az "AUF, RELEASE" irányába. (B... jelölésű gépek) Lásd a 2. oldalon található ábrákat. Szerszám behelyezése. Tartsa szorosan fogva a tartógyűrűt (a) és a másik kezével fordítsa el a "GRIP, ZU" (ZÁR) irányba a hüvelyt (b) addig, míg tovább már nem tudja fordítani. Ha a szerszám befogószára puha, akkor azt valószínűleg után kell húzni rövid fúrási időtartam után. Fúrótokmány nyitása: Tartsa szorosan fogva a tartógy űrűt (a) és a másik

7. HasználatMAGYARhu

kezével fordítsa el a "AUF, RELEASE" (NYIT) irányba a hüvelyt. Igen erősen meghúzott tokmány esetén: Húzza ki a csatlakozódugót. Villáskulccsal rögzítse a fúrótokmányt annak fejénél, majd a hüvelyt (b) erőteljesen forgassa el az "AUF, RELEASE" irányába.

fogaskoszorús fúrótokmány (2) Lásd a 2. oldalon található ábrákat. Szerszám befogása: Helyezze be a szerszámot és a tokmánykulcs (1) segítségével húzza meg egyenletesen mind a három furatban. Szerszám kivétele: Nyissa a fogaskoszorús fúrótokmányt (2) a tokmánykulcs (1) segítségével és vegye ki a szerszámot.

7.8 Fúrótokmány levétele

SBE 561, SBE 550, SBE 521, BE 561: csavarozáshoz a fúrótokmány lecsavarhatja a gépről. Helyezze be a csavarozó-bitet közvetlenül a csavarorsó imbuszába. A felhelyezett bit-szorítóhüvely (tartozék, rendelési száma: 6.31281) megtartja a csavarhúzó-bitet. Gyorsbefogó-fúrótokmány Futuro Plus Lásd 4. oldal, A ábra. Csavarja ki a biztosító csavart - amennyiben van ilyen a gépen. Vigyázat! Balmenet! Villáskulccsal rögzítse a fúróorsót. Oldja a fúrótokmányt úgy, hogy egy gumikalapáccsal enyhén ráüt a tokmányba befogott hatszögletű csavarkulcsra, majd csavarja le a tokmányt. Fogaskoszorús fúrótokmány Lásd 4. oldal, B ábra. Csavarja ki a biztosító csavart - amennyiben van ilyen a gépen. Vigyázat! Balmenet! Villáskulccsal rögzítse a fúróorsót. Oldja a fúrótokmányt úgy, hogy egy gumikalapáccsal enyhén ráüt a tokmányba behelyezett fúrótokmánykulcsra, majd csavarja le a tokmányt. A gyorsbefogó-fúrótokmány tisztítása: Hosszabb használat után tartsa függőlegesen lefelé a fúrótokmány nyílását, majd többször nyissa meg és zárja be azt teljesen. A felgyülemlett por kihullik a nyíláson. Javasoljuk, hogy a szorítópofákat és azok nyílásait rendszeresen tisztítsa meg tisztítóspray segítségével.

Csak eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan helyezze fel. Ha a gépet valamilyen tartóban üzemelteti: rögzítse biztosan a gépet. A gép fölötti uralom elvesztése sérüléshez vezethet. A teljes tartozékprogramhoz lásd a www.metabo.com honlapot vagy a főkatalógust. Elektromos kéziszerszámot csak villamos szakember javíthat! A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. Kövesse a helyi előírásokat a régi gépek, csomago- lások és tartozékok környezetbarát ártalmatlanítá- sával és újrahasznosításával kapcsolatban. Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

=névleges felvett teljesítmény

=leadott teljesítmény

=üresjárati fordulatszám

=fordulatszám névleges terhelés során ø max =maximális furatátmérő s max =maximális ütésszám G =fúrótengely-menet H=hatszögletű (imbusz) fúrótengely m =súly elektromos csatlakozókábel nélkül D=befogónyak átmérője A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

II. védelmi osztályú gép

~ Váltóáram A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően). Kibocsátási értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összeha- sonlítását. Az alkalmazási feltételektől, az elekt- romos szerszám állapotától vagy a használt betét- szerszámoktól függően a tényleges környezeti terhelés nagyobbra vagy kisebbre is adódhat. A becsléshez vegye figyelembe a munkaszüneteket

11. Környezetvédelem

12. Műszaki adatokMAGYAR hu

és az alacsonyabb környezeti terheléssel járó fázi- sokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 60745 szabvány szerint:

h, ID =rezgés-kibocsátási érték (ütvefúrás betonba)

h, D =rezgéskibocsátási érték (fúrás fémbe)

h,D =bizonytalanság (rezgés) Jellemző A-osztályú zajszint

=hangteljesítményszint

= bizonytalanság Munka közben a zajszint túllépheti a 80 dB(A)-t. Hordjon zajtompító fülvédőt!РУССКИЙru
