GEBRUIKSAANWIJZING SBE 521 METABO

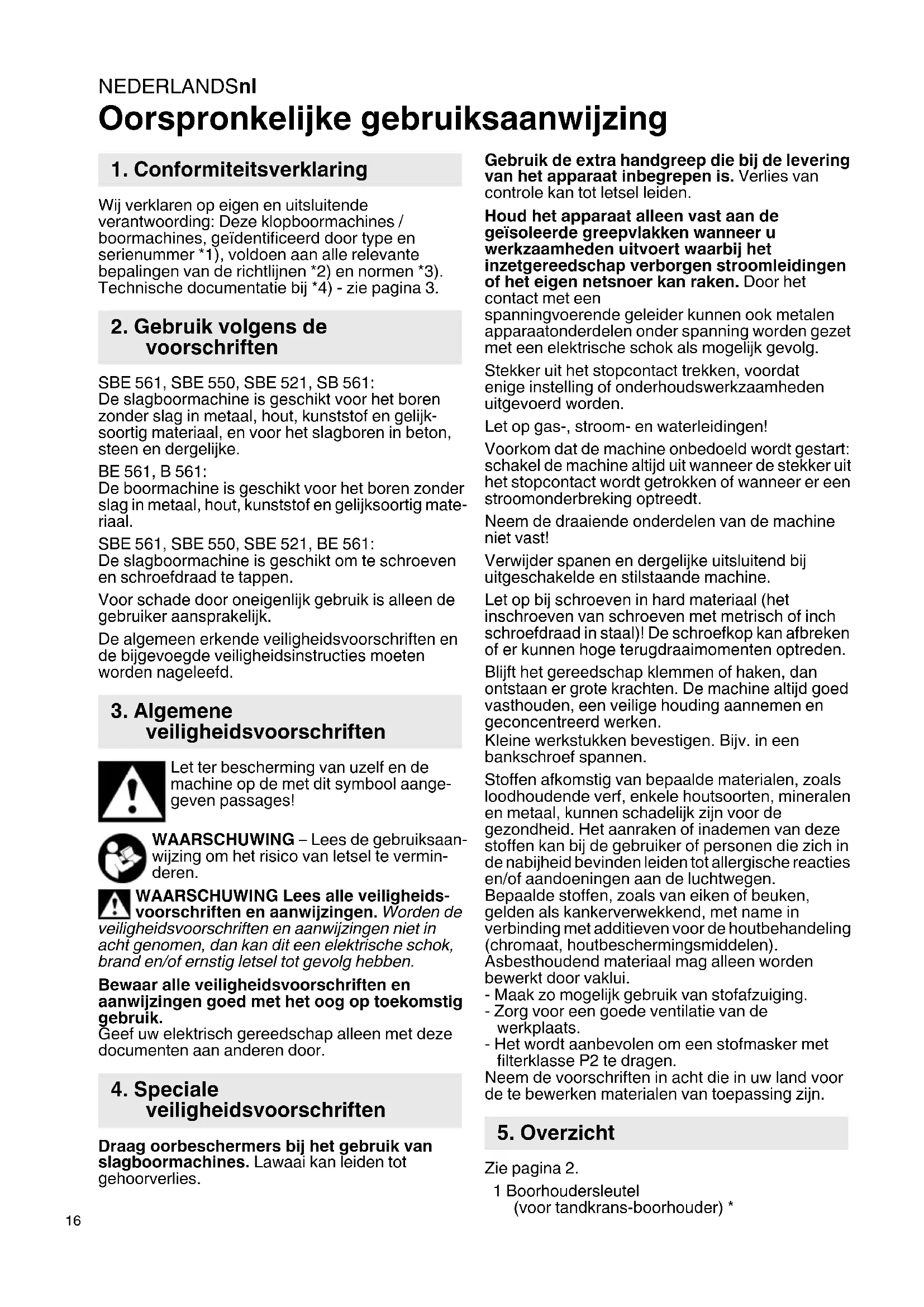

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording: Deze klopboormachines / boormachines, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. SBE 561, SBE 550, SBE 521, SB 561: De slagboormachine is geschikt voor het boren zonder slag in metaal, hout, kunststof en gelijk- soortig materiaal, en voor het slagboren in beton, steen en dergelijke. BE 561, B 561: De boormachine is geschikt voor het boren zonder slag in metaal, hout, kunststof en gelijksoortig mate- riaal. SBE 561, SBE 550, SBE 521, BE 561: De slagboormachine is geschikt om te schroeven en schroefdraad te tappen. Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Draag oorbeschermers bij het gebruik van slagboormachines. Lawaai kan leiden tot gehoorverlies. Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is. Verlies van controle kan tot letsel leiden. Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Door het contact met een spanningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning worden gezet met een elektrische schok als mogelijk gevolg. Stekker uit het stopcontact trekken, voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden. Let op gas-, stroom- en waterleidingen! Voorkom dat de machine onbedoeld wordt gestart: schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt. Neem de draaiende onderdelen van de machine niet vast! Verwijder spanen en dergelijke uitsluitend bij uitgeschakelde en stilstaande machine. Let op bij schroeven in hard materiaal (het inschroeven van schroeven met metrisch of inch schroefdraad in staal)! De schroefkop kan afbreken of er kunnen hoge terugdraaimomenten optreden. Blijft het gereedschap klemmen of haken, dan ontstaan er grote krachten. De machine altijd goed vasthouden, een veilige houding aannemen en geconcentreerd werken. Kleine werkstukken bevestigen. Bijv. in een bankschroef spannen. Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen. Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door vaklui. - Maak zo mogelijk gebruik van stofafzuiging. - Zorg voor een goede ventilatie van de werkplaats. - Het wordt aanbevolen om een stofmasker met filterklasse P2 te dragen. Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn. Zie pagina 2. 1 Boorhoudersleutel (voor tandkrans-boorhouder) *

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

veiligheidsvoorschriften

2 Tandkrans-boorhouder * 3 Snelspan-boorhouder Futuro Plus * 4 Boordiepteaanslag * 5 Extra handgreep * 6 Draairichtingschakelaar * 7 Schakelschuiver boren/slagboren * 8 Vergrendelknop (continue inschakeling) 9 Drukschakelaar 10 Stelknop voor de voorinstelling toerental *

• afhankelijk van de uitvoering / het model Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning. SBE 561, SBE 550, SBE 521, BE 561: Om een goede bevestiging van de boorhouder te garanderen: Na de eerste keer boren (rechtsloop) de borgschroef in de boorhouder stevig vastzetten met een schroevendraaier. Let op: Linkse schroefdraad! (Zie hoofdstuk 7.8)

6.1 Montage van de extra handgreep

(SBE 561, SBE 550, SBE 521, SB 561) Om veiligheidsredenen altijd de meeg- eleverde extra handgreep gebruiken. Klemring openen door de extra handgreep (5) naar links te draaien. De extra handgreep op de spanhals van de machine schuiven. Boordiepteaanslag (4) inschuiven. De extra handgreep afhankelijk van de toepassing krachtig in de gewenste hoek vastdraaien.

7.1 Instellen van de boordiepteaanslag

(SBE 561, SBE 550, SBE 521, SB 561) Extra handgreep (5) losdraaien. Stel de boordiepteaanslag (4) in op de gewenste boordiepte en draai de extra handgreep weer vast.

7.2 In-/uitschakelen

Druk de drukschakelaar (9) in, alvorens de machine in te schakelen. SBE 561, SBE 550, SBE 521, BE 561: Het toerental kan met de drukschakelaar worden veranderd. Bij continu gebruik kan de drukschakelaar met de vastzetknop (8) vastgezet worden. Voor het uitschakelen de drukschakelaar opnieuw indrukken. Bij continue inschakeling loopt de machine verder wanneer hij uit de hand wordt getrokken. Daarom de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

7.3 Toerental vooraf instellen

(SBE 561, SBE 550, SBE 521, BE 561) Bij de stelknop (10) het maximale toerental vooraf instellen. Aanbevolen toerentallen voor het boren, zie pag. 4.

7.4 Omschakelen boren/slagboren

(SBE 561, SBE 550, SBE 521, SB 561) De gewenste functie selecteren door de schakelschuiver (7) te verschuiven. Boren Slagboren Bij het slagboren met een hoog toerental werken. Slagboren en boren alleen bij rechtsloop. 7.5Draairichting kiezen (SBE 561, SBE 550, SBE 521, BE 561) Draairichtingschakelaar (6) alleen gebruiken wanneer de motor stilstaat. Draairichting kiezen R=Rechtsloop L=Linksloop De boorhouder moet stevig op de spil geschroefd zijn en de borgschroef in de boorhouder dient goed met een schroevendraaier te zijn vastgezet. (Let op, linkse schroefdraad!) Anders zou hij in linksloop (bijv. bij het schroeven) los kunnen raken.

7.6 Gereedschapwissel

Snelspan-boorhouder Futuro Plus (3) Machines met de aanduiding SB...: Zie afbeeldingen, pag. 2. Gereedschap inbrengen. Borgring (a) vasthouden en met de andere hand de huls (b) in de richting "GRIP, ZU" draaien totdat er geen merkbare mechanische weerstand meer is. Let op! Gereedschap is nu nog niet gespannen! Met kracht verder draaien (hierbij moet een "klik" hoorbaar zijn), tot verder draaien niet meer mogelijk is - pas dan is het gereedschap veilig gespannen. Bij een zachte gereedschapschacht moet eventueel na een korte boortijd worden nagespannen. Boorhouder openen: Borgring (a) vasthouden en met de andere hand de huls (b) in de richting "AUF, RELEASE" draaien. Aanwijzing: Het ratelen dat na het openen van de boorhouder eventueel hoorbaar is (afhankelijk van de functie) wordt uitgeschakeld door de huls in de tegengestelde richting te draaien. Bij een zeer vast gesloten boorhouder: De stekker uit het stopcontact halen. De boorhouder met een steeksleutel aan de boorhouderkop vasthouden en de huls (b) met kracht in de richting "AUF, RELEASE" draaien. Machines met de aanduiding B...:

6. Inbedrijfstelling

7. GebruikNEDERLANDSnl

Zie afbeeldingen, pag. 2. Gereedschap inbrengen. Borgring (a) vasthouden en met de andere hand de huls (b) in de richting "GRIP, ZU" draaien tot verder draaien niet meer mogelijk is. Bij een zachte gereedschapschacht moet eventueel na een korte boortijd worden nagespannen. Boorhouder openen: Borgring (a) vasthouden en met de andere hand de huls (b) in de richting "AUF, RELEASE" draaien. Bij een zeer vast gesloten boorhouder: De stekker uit het stopcontact halen. De boorhouder met een steeksleutel aan de boorhouderkop vasthouden en de huls (b) met kracht in de richting "AUF, RELEASE" draaien.

7.7 Gereedschapwissel

tandkrans-boorhouder (2) Zie afbeeldingen, pag. 2. Gereedschap inspannen: Gereedschap inbrengen en met de boorhoudersleutel (1) gelijkmatig in alle 3 boorgaten vastspannen. Gereedschap uitnemen: Tandkrans-boorhouder (2) met de boorhoudersleutel (1) openen en gereedschap uitnemen.

7.8 Boorhouder afnemen

SBE 561, SBE 550, SBE 521, BE 561: Om te schroeven kan de boorhouder afgeschroefd worden. Schroef-bit direct in de binnenzeskant van de spil plaatsen. Bij gebruik van een bit-spanbus (als toebehoren: bestelnr. 6.31281) wordt de schroef-bit vastgehouden. Snelspan-boorhouder Futuro Plus Zie pagina 4, afbeelding A. Borgschroef uitdraaien - indien voorhanden. Let op: Linkse schroefdraad! Boorspil met een steeksleutel vasthouden. Boorhouder losdraaien door een lichte klap met een rubberhamer op de ingestoken boorhoudersleutel en afschroeven. Tandkransboorhouder Zie pagina 4, afbeelding B. Borgschroef uitdraaien - indien voorhanden. Let op: Linkse schroefdraad! Boorspil met een steeksleutel vasthouden. Boorhouder loszetten door een lichte klap met een rubberhamer op de ingestoken boorhoudersleutel, en afschroeven. Snelspanboorkop reinigen: Na langer gebruik de boorhouder met de opening loodrecht naar beneden houden en meerdere keren helemaal openen en sluiten. Het verzamelde stof valt uit de opening. Het wordt aanbevolen de klembekken en de klembekopeningen regelmatig met reinigingsspray te behandelen.

Gebruik uitsluitend originele Metabo toebehoren. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed beves- tigen. Verlies van controle kan tot letsel leiden. Compleet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus. Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u downloaden via www.metabo.com. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebe- horen. Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehouden.

=toerental bij nominale last ø max =maximale boordiameter s max =maximale slagfrequentie G =boorspildraad H =boorspil met binnenzeskant m =gewicht zonder netsnoer D = spanhalsdiameter Meetgegevens volgens de norm EN 60745. Machine van beveiligingsklasse II ~ Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed- schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

h,D =onzekerheid (trilling) Karakteristiek A-gekwalificeerd geluidsniveau

= onzekerheid Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden. Draag gehoorbescherming!ITALIANOit
