Caractéristiques techniques	Perceuse à percussion METABO SBE 521, puissance 620 W, vitesse à vide 0-3000 tr/min, couple max 15 Nm.
Utilisation	Idéale pour le perçage dans le bois, le métal et le béton léger, avec fonction percussion pour des matériaux durs.
Maintenance et réparation	Vérifier régulièrement les charbons, nettoyer les filtres et lubrifier les pièces mobiles pour assurer un fonctionnement optimal.
Sécurité	Utiliser des lunettes de protection, des gants et s'assurer que la zone de travail est dégagée. Ne pas utiliser dans des environnements humides.
Informations générales	Poids 2,2 kg, garantie 3 ans, accessoires inclus : mandrin, poignée supplémentaire, butée de profondeur.

FOIRE AUX QUESTIONS - SBE 521 METABO

Comment changer le foret sur la perceuse METABO SBE 521 ?

Pour changer le foret, dévissez la mâchoire du mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret dans le mandrin et resserrez en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fermement maintenu en place.

Pourquoi ma perceuse METABO SBE 521 ne fonctionne-t-elle pas ?

Vérifiez d'abord si la perceuse est correctement branchée et si la prise électrique fonctionne. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, il peut s'agir d'un fusible grillé ou d'un problème interne. Contactez le service clientèle.

Quel type de foret dois-je utiliser avec la METABO SBE 521 ?

La METABO SBE 521 est compatible avec des forets standard de 1 à 13 mm de diamètre. Choisissez le type de foret en fonction du matériau que vous percez (bois, métal, béton).

Comment régler la vitesse de la perceuse METABO SBE 521 ?

La METABO SBE 521 dispose d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse situé sur le corps de la perceuse pour ajuster la vitesse en fonction de l'application souhaitée.

Que faire si la perceuse surchauffe ?

Si la perceuse surchauffe, éteignez-la immédiatement et laissez-la refroidir pendant au moins 15 minutes. Assurez-vous que vous n'appliquez pas une pression excessive lors du perçage. Vérifiez également le foret pour s'assurer qu'il n'est pas endommagé.

Comment nettoyer et entretenir ma perceuse METABO SBE 521 ?

Pour nettoyer votre perceuse, utilisez un chiffon doux et sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs. Pour l'entretien, vérifiez régulièrement le mandrin et le câble d'alimentation pour détecter d'éventuels signes d'usure.

La perceuse fait un bruit étrange. Que dois-je faire ?

Un bruit étrange peut indiquer un problème avec le moteur ou le mandrin. Éteignez la perceuse et vérifiez si le mandrin est bien serré et s'il n'y a pas d'objets coincés. Si le problème persiste, contactez un professionnel pour une inspection.

La perceuse vibre fortement pendant l'utilisation. Est-ce normal ?

Une légère vibration est normale, mais si elle est excessive, cela peut indiquer que le foret est mal installé ou endommagé. Vérifiez le foret et remplacez-le si nécessaire. Si le problème continue, envisagez de faire vérifier la perceuse.

MODE D'EMPLOI SBE 521 METABO

5 / 1,5 5 / 1,5 5 / 1,5 5 / 1,5 5 / 1,5 5 / 1,5

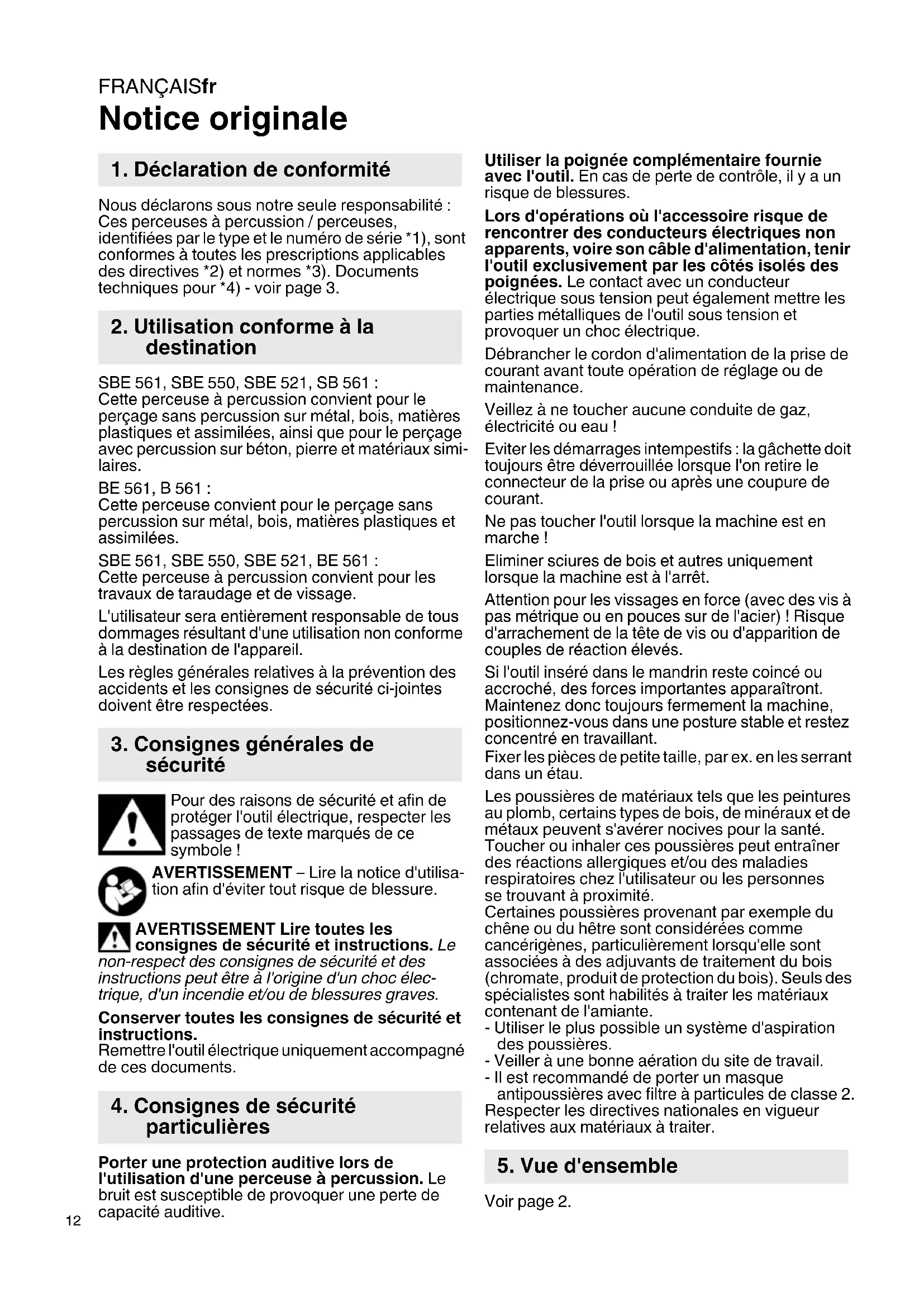

Notice originale Nous déclarons sous notre seule responsabilité : Ces perceuses à percussion / perceuses, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. SBE 561, SBE 550, SBE 521, SB 561 : Cette perceuse à percussion convient pour le perçage sans percussion sur métal, bois, matières plastiques et assimilées, ainsi que pour le perçage avec percussion sur béton, pierre et matériaux simi- laires. BE 561, B 561 : Cette perceuse convient pour le perçage sans percussion sur métal, bois, matières plastiques et assimilées. SBE 561, SBE 550, SBE 521, BE 561 : Cette perceuse à percussion convient pour les travaux de taraudage et de vissage. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de l'appareil. Les règles générales relatives à la prévention des accidents et les consignes de sécurité ci-jointes doivent être respectées. Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisa- tion afin d'éviter tout risque de blessure. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc élec- trique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Remettre l'outil électrique uniquement accompagné de ces documents. Porter une protection auditive lors de l'utilisation d'une perceuse à percussion. Le bruit est susceptible de provoquer une perte de capacité auditive. Utiliser la poignée complémentaire fournie avec l'outil. En cas de perte de contrôle, il y a un risque de blessures. Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance. Veillez à ne toucher aucune conduite de gaz, électricité ou eau ! Eviter les démarrages intempestifs : la gâchette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Ne pas toucher l'outil lorsque la machine est en marche ! Eliminer sciures de bois et autres uniquement lorsque la machine est à l'arrêt. Attention pour les vissages en force (avec des vis à pas métrique ou en pouces sur de l'acier) ! Risque d'arrachement de la tête de vis ou d'apparition de couples de réaction élevés. Si l'outil inséré dans le mandrin reste coincé ou accroché, des forces importantes apparaîtront. Maintenez donc toujours fermement la machine, positionnez-vous dans une posture stable et restez concentré en travaillant. Fixer les pièces de petite taille, par ex. en les serrant dans un étau. Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante. - Utiliser le plus possible un système d'aspiration des poussières. - Veiller à une bonne aération du site de travail. - Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2. Respecter les directives nationales en vigueur relatives aux matériaux à traiter. Voir page 2.

1. Déclaration de conformité

2. Utilisation conforme à la

3. Consignes générales de

4. Consignes de sécurité

5. Vue d'ensembleFRANÇAIS fr

1 Clé de mandrin (pour mandrins à clé) * 2 Mandrin à couronne dentée * 3 Mandrin autoserrant Futuro Plus * 4 Butée de profondeur de perçage * 5 Poignée supplémentaire * 6 Commutateur du sens de rotation * 7 Interrupteur coulissant perçage avec/sans percussion * 8 Bouton de blocage (marche continue) 9 Gâchette 10 Molette de présélection de la vitesse *

• en fonction de l'équipement / du modèle choisis Avant la mise en service, comparez si tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant. SBE 561, SBE 550, SBE 521, BE 561 : Afin de garantir la bonne tenue en place du mandrin : dès la fin du premier perçage (en rotation à droite), resserrer vigoureusement la vis de freinage à l'intérieur du mandrin à l'aide d'un tournevis. Attention, il s'agit d'un pas à gauche ! (voir chapitre 7.8)

6.1 Montage de la poignée supplémentaire

(SBE 561, SBE 550, SBE 521, SB 561) Pour des raisons de sécurité, utilisez toujours la poignée supplémentaire qui est comprise dans la livraison. Ouvrir l'anneau de serrage en tournant la poignée (5) vers la gauche. Faire coulisser la poignée sur le collier de la machine. Introduire la butée de profondeur (4). Selon l'utilisation souhaitée, serrer la poignée dans l'angle désiré.

7.1 Réglage de la butée de profondeur de

perçage (SBE 561, SBE 550, SBE 521, SB 561) Desserrer la poignée supplémentaire (5). Régler la butée de profondeur (4) à la profondeur de perçage voulue et resserrer la poignée supplémentaire.

Pour mettre l'outil en route, appuyer sur la gâchette (9). SBE 561, SBE 550, SBE 521, BE 561 : La vitesse peut être modifiée en pressant la gâchette. Pour un fonctionnement en continu, il est possible de bloquer la gâchette à l'aide du bouton de blocage (8). Pour arrêter la machine, appuyer à nouveau sur la gâchette. Lorsque l'outil est en position de marche continue, il continue de tourner s'il vous échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, le tenir avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

7.3 Présélection de la vitesse

(SBE 561, SBE 550, SBE 521, BE 561) Présélectionner la vitesse maximale sur la molette (10). Voir les vitesses de perçage recommandées page 4.

7.4 Sélection perçage avec/

sans percussion (SBE 561, SBE 550, SBE 521, SB 561) Le mode de fonctionnement voulu est sélectionné en déplaçant l'interrupteur coulissant (7). Perçage sans percussion Perçage avec percussion Pour le perçage avec percussion, utiliser une vitesse élevée. Pour tous perçages avec ou sans percussion, la rotation à droite est obligatoire.

7.5 Sélection du sens de rotation

(SBE 561, SBE 550, SBE 521, BE 561) S'assurer que le moteur est à l'arrêt avant d'actionner le commutateur du sens de rotation (6). Sélectionner le sens de rotation: R = Rotation à droite L = Rotation à gauche Le mandrin doit être fermement vissé sur la broche et la vis de freinage à l'intérieur du mandrin doit être vigoureusement serrée à l'aide d'un tournevis. (Attention, il s'agit d'un pas à gauche !) En effet, il risquerait de se desserrer dans le cas contraire lors d'une rotation à gauche (par ex. au vissage).

7.6 Changement d'accessoire

Mandrin autoserrant Futuro Plus (3) Machines avec une désignation en SB... : Voir les illustrations page 2. Insérer l'outil. Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens indiqué "GRIP, ZU" jusqu'à ce que la résistance mécanique perceptible soit dépassée. Attention ! L'outil n'est alors pas encore serré ! Continuer à tourner avec force (on doit entendre un "clic") jusqu'à ce que l'on ne puisse plus tourner du tout - ce n'est que maintenant que l'outil est véritablement serré. En cas d'outils souples, il faudra éventuellement resserrer peu de temps après le début du travail de perçage. Pour ouvrir le mandrin : Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens marqué "AUF, RELEASE". Remarque : Le cliquètement que l'on entend éventuellement après avoir ouvert le mandrin de

7. UtilisationFRANÇAISfr

perçage (bruit dû au fonctionnement) disparaîtra si l'on tourne la douille dans le sens contraire. Au cas où le mandrin est complètement bloqué : Débrancher le cordon d'alimentation. Maintenir le mandrin au niveau de la tête avec une clé à fourche et tourner la douille (b) avec force dans le sens marqué "AUF, RELEASE". Machines avec une désignation en B... : Voir les illustrations page 2. Insérer l'outil. Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens indiqué "GRIP, ZU" jusqu'à ce qu'il devienne impossible de la tourner plus loin. En cas d'outils souples, il faudra éventuellement resserrer peu de temps après le début du travail de perçage. Pour ouvrir le mandrin : Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens marqué "AUF, RELEASE". Au cas où le mandrin est complètement bloqué : Débrancher le cordon d'alimentation. Maintenir le mandrin au niveau de la tête avec une clé à fourche et tourner la douille (b) avec force dans le sens marqué "AUF, RELEASE".

7.7 Changement d'accessoire

Mandrin à clé (2) Voir les illustrations page 2. Pour insérer l'outil : Insérer l'outil et le serrer à l'aide d'une clé de mandrin (1) en veillant à bien répartir l'effort sur les 3 perçages. Pour sortir l'outil : Ouvrir le mandrin à clé (2) à l'aide de la clé de mandrin (1) et sortir l'outil.

7.8 Dépose du mandrin

SBE 561, SBE 550, SBE 521, BE 561 : Le mandrin peut être dévissé pour les travaux de vissage. On insère alors l'embout de vissage directement dans le six pans creux de la broche. Si une douille de serrage d'embouts (disponible comme accessoire : réf. de cde 6.31281) a été installée, l'embout de vissage sera maintenu en place. Mandrin autoserrant Futuro Plus Voir page 4, figure A. Dévisser la vis de freinage (s'il y en a une). Attention, il s'agit d'un pas à gauche ! Maintenir la broche à l'aide d'une clé à fourche. Décoller le mandrin en tapotant légèrement avec un maillet en plastique sur une clé six pans insérée dans le mandrin, puis dévisser. Mandrin à clé Voir page 4, figure A. Dévisser la vis de freinage (s'il y en a une). Attention, il s'agit d'un pas à gauche ! Maintenir la broche à l'aide d'une clé à fourche. Décoller le mandrin en tapotant légèrement avec un maillet en plastique sur la clé de mandrin insérée dans le mandrin, puis dévisser. Nettoyage du mandrin autoserrant : Après une utilisation prolongée du mandrin, tenir celui-ci en position verticale, ouverture vers le bas, l'ouvrir entièrement et le refermer, puis recommencer plusieurs fois de suite. La poussière qui s'était accumulée tombera alors par l'ouverture. Il est conseillé d'utiliser régulièrement un spray de nettoyage pour les mâchoires de serrage.

Utiliser uniquement des accessoires Metabo. Utiliser exclusivement des accessoires, qui sont conformes aux exigences et données caractéris- tiques indiquées dans la présente notice d'utilisa- tion. Monter correctement les accessoires. Si la machine est utilisée dans un support : fixer correctement la machine. En cas de perte de contrôle, il y a un risque de blessures. Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal. Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et acces- soires. Pour les pays européens uniquement : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Commentaires sur les indications de la page 3. Sous réserve de modifications allant dans le sens du progrès technique.

11. Protection de l'environnement

12. Caractéristiques techniquesFRANÇAIS fr

max =Capacité de perçage maxi

max =Cadence de frappe maxi G =Filet de la broche de perçage H =Broche de perçage à six pans creux m =Poids sans cordon d'alimentation D =Diamètre du collet Valeurs de mesure calculées selon EN 60745. Outil de la classe de protection II ~ Courant alternatif Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émis- sions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les acces- soires utilisés, la sollicitation réelle peut varier plus ou moins. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organi- sationnelles. Valeurs totales de vibration (somme vectorielle triaxiale) déterminées selon EN 60745 :

h, ID =Valeur d’émission de vibration (perçage avec percussion dans le béton)

h, D =Valeur d’émission de vibrations (perçage dans le métal)

=niveau de pression acoustique

=niveau de puissance sonore

= Incertitude Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter un casque antibruit !NEDERLANDSnl
