MANUAL DE UTILIZADOR SBE 521 METABO

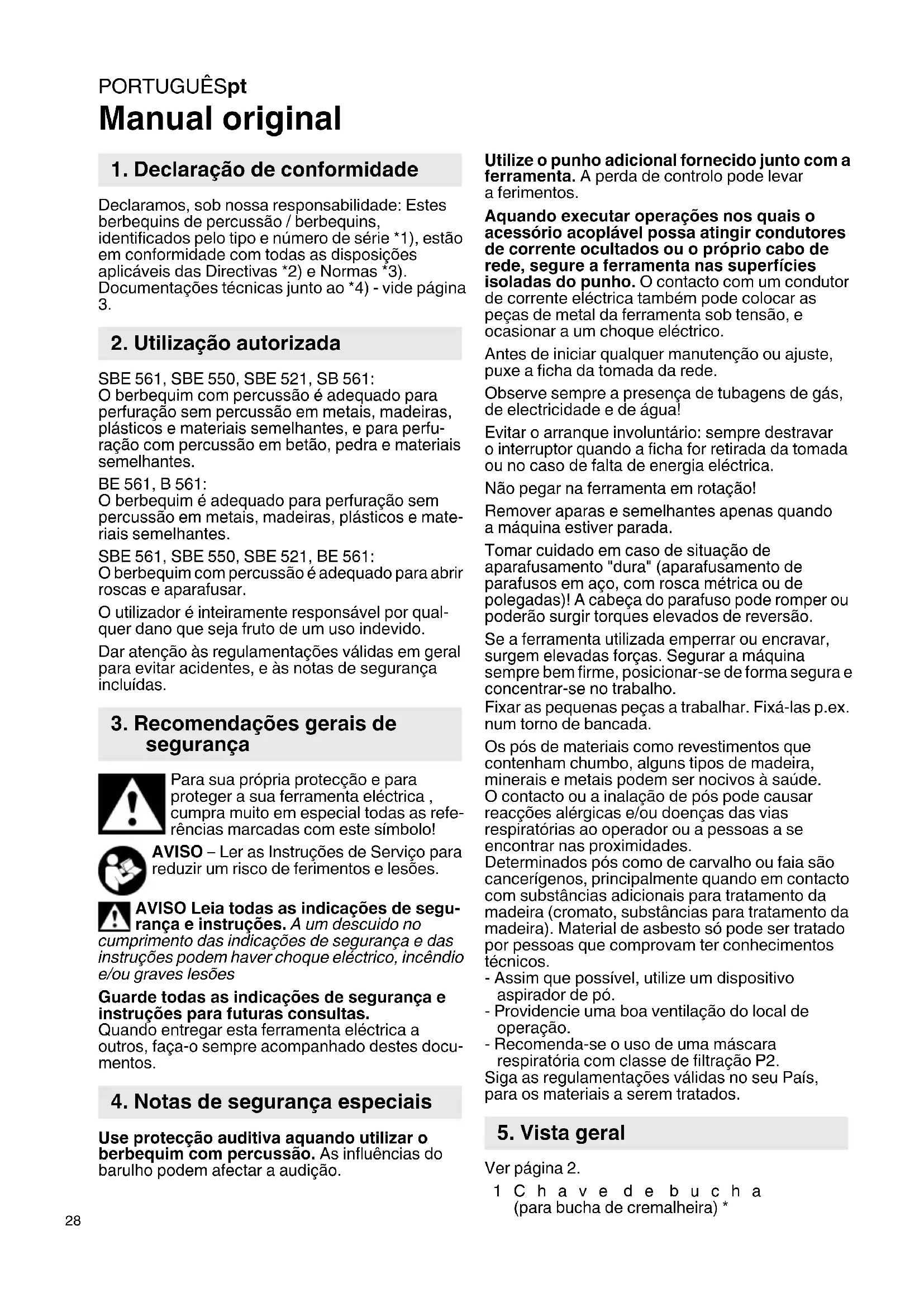

Manual original Declaramos, sob nossa responsabilidade: Estes berbequins de percussão / berbequins, identificados pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas junto ao *4) - vide página

SBE 561, SBE 550, SBE 521, SB 561: O berbequim com percussão é adequado para perfuração sem percussão em metais, madeiras, plásticos e materiais semelhantes, e para perfu- ração com percussão em betão, pedra e materiais semelhantes. BE 561, B 561: O berbequim é adequado para perfuração sem percussão em metais, madeiras, plásticos e mate- riais semelhantes. SBE 561, SBE 550, SBE 521, BE 561: O berbequim com percussão é adequado para abrir roscas e aparafusar. O utilizador é inteiramente responsável por qual- quer dano que seja fruto de um uso indevido. Dar atenção às regulamentações válidas em geral para evitar acidentes, e às notas de segurança incluídas. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. AVISO Leia todas as indicações de segu- rança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes docu- mentos. Use protecção auditiva aquando utilizar o berbequim com percussão. As influências do barulho podem afectar a audição. Utilize o punho adicional fornecido junto com a ferramenta. A perda de controlo pode levar a ferimentos. Aquando executar operações nos quais o acessório acoplável possa atingir condutores de corrente ocultados ou o próprio cabo de rede, segure a ferramenta nas superfícies isoladas do punho. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar a um choque eléctrico. Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede. Observe sempre a presença de tubagens de gás, de electricidade e de água! Evitar o arranque involuntário: sempre destravar o interruptor quando a ficha for retirada da tomada ou no caso de falta de energia eléctrica. Não pegar na ferramenta em rotação! Remover aparas e semelhantes apenas quando a máquina estiver parada. Tomar cuidado em caso de situação de aparafusamento "dura" (aparafusamento de parafusos em aço, com rosca métrica ou de polegadas)! A cabeça do parafuso pode romper ou poderão surgir torques elevados de reversão. Se a ferramenta utilizada emperrar ou encravar, surgem elevadas forças. Segurar a máquina sempre bem firme, posicionar-se de forma segura e concentrar-se no trabalho. Fixar as pequenas peças a trabalhar. Fixá-las p.ex. num torno de bancada. Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos. - Assim que possível, utilize um dispositivo aspirador de pó. - Providencie uma boa ventilação do local de operação. - Recomenda-se o uso de uma máscara respiratória com classe de filtração P2. Siga as regulamentações válidas no seu País, para os materiais a serem tratados. Ver página 2. 1Chave de bucha (para bucha de cremalheira) *

1. Declaração de conformidade

2. Utilização autorizada

3. Recomendações gerais de

4. Notas de segurança especiais

2 Bucha de cremalheira 3 Bucha de aperto rápido Futuro Plus * 4 Limitador da profundidade de perfuração * 5 Punho adicional * 6 Comutador do sentido de rotação * 7 Interruptor corrediço Perfuração/Perfuração com percussão * 8 Botão de bloqueio (ligação contínua) 9 Gatilho 10 Regulador para pré-selecção de rotações

• conforme equipamento / conforme modelo Antes de ligar o cabo de alimentação verifique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta. SBE 561, SBE 550, SBE 521, BE 561: Para garantir a fixação segura da bucha: Reapertar bem o parafuso de segurança no interior da bucha após a primeira perfuração (rotação direita) servindo-se de uma chave de parafusos. Atenção Rosca à esquerda! (veja capítulo 7.8)

6.1 Montagem do punho adicional

(SBE 561, SBE 550, SBE 521, SB 561) Por motivos de segurança, utilize sempre o punho adicional fornecido. Abrir o anel de aperto, rodando o punho adicional para a esquerda (5). Inserir o punho adicional sobre o pescoço de fixação da ferramenta. Inserir o limitador da profundidade de perfuração (4). Apertar bem o punho adicional no ângulo desejado, em função da sua aplicação.

7.1 Reajuste do limitador da profundidade

de perfuração (SBE 561, SBE 550, SBE 521, SB 561) Soltar o punho adicional (5). Ajustar o limitador da profundidade de perfuração (4) à profundidade de perfuração desejada e voltar a apertar.

Para ligar a ferramenta, prima o gatilho do interruptor (9). SBE 561, SBE 550, SBE 521, BE 561: Premindo no gatilho pode-se alterar as rotações. Em operação contínua pode-se prender o gatilho com o botão de fixação (8). Para desligar, prime-se novamente o gatilho . Na ligação contínua a máquina continua a funcionar mesmo quando é arrancada da mão. Portanto, segure a máquina sempre com ambas as mãos nos punhos previstos, posicione-se de forma segura e concentre-se no trabalho.

7.3 Pré-selecção das rotações

(SBE 561, SBE 550, SBE 521, BE 561) Pré-seleccionar as rotações máximas na roda recartilhada (10). Rotações recomendadas, consulte a página 4.

7.4 Comutação Perfuração/Perfuração com

percussão (SBE 561, SBE 550, SBE 521, SB 561) Seleccionar o modo de operação desejado, deslocando o interruptor corrediço (7). Perfuração Perfuração com percussão Trabalhar com elevadas rotações na operação de perfuração com percussão. Perfuração com percussão e perfuração apenas na rotação direita.

7.5 Selecção do sentido de rotação

(SBE 561, SBE 550, SBE 521, BE 561) Accionar o comutador do sentido de rotação (6) somente com o motor parado. Seleccionar o sentido de rotação: R = rotação direita L = rotação esquerda A bucha deve ser firmemente aparafusada sobre o fuso e o parafuso de segurança no interior da bucha muito bem aberto com uma chave de parafusos. (Atenção Rosca à esquerda!) De contrário, poderia soltar-se na rotação esquerda (p.ex. durante o aparafusamento).

7.6 Troca da ferramenta

Bucha de aperto rápido Futuro Plus (3) Máquinas com a designação SB...: Veja ilustrações, página 2. Montagem da ferramenta. Segurar o anel de retenção (a) e com a outra mão, rodar o casquilho (b) no sentido de "GRIP, ZU", até passar além da resistência mecânica notável. Atenção! A ferramenta ainda não está fixa! Continuar a rodar com toda a força (enquanto deve fazer um "clique"), até não possibilitar mais nenhuma resistência - somente agora a ferramenta está seguramente fixa. No caso de hastes de ferramenta macios, deve-se, eventualmente, voltar a fixar a ferramenta após breve período de perfuração. Abrir a bucha: Segurar o anel de retenção (a) e com a outra mão, rodar o casquilho (b) no sentido de "AUF, RELEASE". Nota: O barulho eventualmente audível após a abertura da bucha (conforme função) é desligado através da contra-rotação do casquilho. Quando a bucha estiver muito fechada: Puxar a ficha de tomada. Segurar a bucha com uma chave de bocas na cabeça da bucha e rodar o casquilho (b) com toda a força no sentido de "AUF, RELEASE".

6. Colocação em operação

7. UtilizaçãoPORTUGUÊSpt

Máquinas com a designação B...: Veja ilustrações, página 2. Montagem da ferramenta. Segurar o anel de retenção (a) e com a outra mão, rodar o casquilho (b) no sentido de "GRIP, ZU", até não poder rodar mais além. No caso de hastes de ferramenta macios, deve-se, eventualmente, voltar a fixar a ferramenta após breve período de perfuração. Abrir a bucha: Segurar o anel de retenção (a) e com a outra mão, rodar o casquilho (b) no sentido de "AUF, RELEASE". Quando a bucha estiver muito fechada: Puxar a ficha de tomada. Segurar a bucha com uma chave de bocas na cabeça da bucha e rodar o casquilho (b) com toda a força no sentido de "AUF, RELEASE".

7.7 Troca da ferramenta

Bucha de cremalheira (2) Veja ilustrações, página 2. Fixar a ferramenta: Inserir a ferramenta e fixá-la uniformemente nos 3 furos, servindo-se da chave de bucha (1). Retirar a ferramenta: Abrir a bucha de cremalheira (2) com a chave de bucha (1) e retirar a ferramenta.

SBE 561, SBE 550, SBE 521, BE 561: É possível desenroscar a bucha para fins de aparafusamentos. Montar a ponta aparafusadora directamente no sextavado interno do fuso. A ponta aparafusadora é fixa quando montado o aro de encaixe rápido (como acessório: n.º de encom. 6.31281)

Bucha de aperto rápido Futuro Plus Consultar página 4, figura A. Desenroscar o parafuso de segurança - caso disponível. Atenção Rosca à esquerda! Segurar a árvore porta-brocas com uma chave de boca. Soltar a bucha, batendo ligeiramente com um martelo de borracha sobre uma chave sextavada aplicada e desparafusar. Bucha de coroa dentada Consultar página 4, figura B. Desenroscar o parafuso de segurança - caso disponível. Atenção Rosca à esquerda! Segurar a árvore porta-brocas com uma chave de boca. Soltar a bucha, batendo ligeiramente com um martelo de borracha sobre a chave de bucha inserida e desparafusar. Limpar a bucha de aperto rápido: Após um tempo de utilização prolongado, segurar a bucha com a abertura para baixo em posição vertical e abrir e fechar várias vezes. O pó acumulado cai pela abertura. Aconselha-se a utilização regular de um spray de limpeza nos mordentes e nas suas aberturas.

Utilize apenas acessórios Metabo genuínos. Só deve utilizar acessórios que cumprem as requi- sições e os dados de identificação, indicados nestas Instruções de Serviço. Montar os acessórios de forma segura. Para utilizar a ferramenta num suporte: Fixar devidamente a ferramenta. A perda de controlo pode levar a feri- mentos. Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal. As reparações do equipamento deste tipo APENAS podem ser efectuadas por pessoal qualificado! Se sua ferramenta eléctrica Metabo necessitar de reparação, dirija-se ao seu Representante Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças sobressalentes no site www.metabo.com. Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios. Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta. Há mais notas explicativas na página 3. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico.

=Consumo de potência nominal

=Rotações na potência nominal ø max =Diâmetro máximo da broca s max =Número máximo de impactos G =Rosca da árvore porta-brocas H =Árvore porta-brocas com sextavado interno m =Peso sem cabo de alimentação D =Diâmetro do pescoço da bucha Valores medidos de acordo com a norma EN 60745. Máquina da classe de protecção II

11. Protecção do meio ambiente

~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de compará- los com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização. Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:

h, ID =Valor da emissão de vibrações (furar com percussão em betão)

h, D =Valor da emissão de vibrações (furar em metal)

h,D =Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

=Nível de pressão sonora

=Nível de energia sonora

= Insegurança Durante o trabalho o nível de ruído pode passar de 80 dB(A). Utilizar protecções auriculares.SVENSKAsv
