MANUALE UTENTE SBE 521 METABO

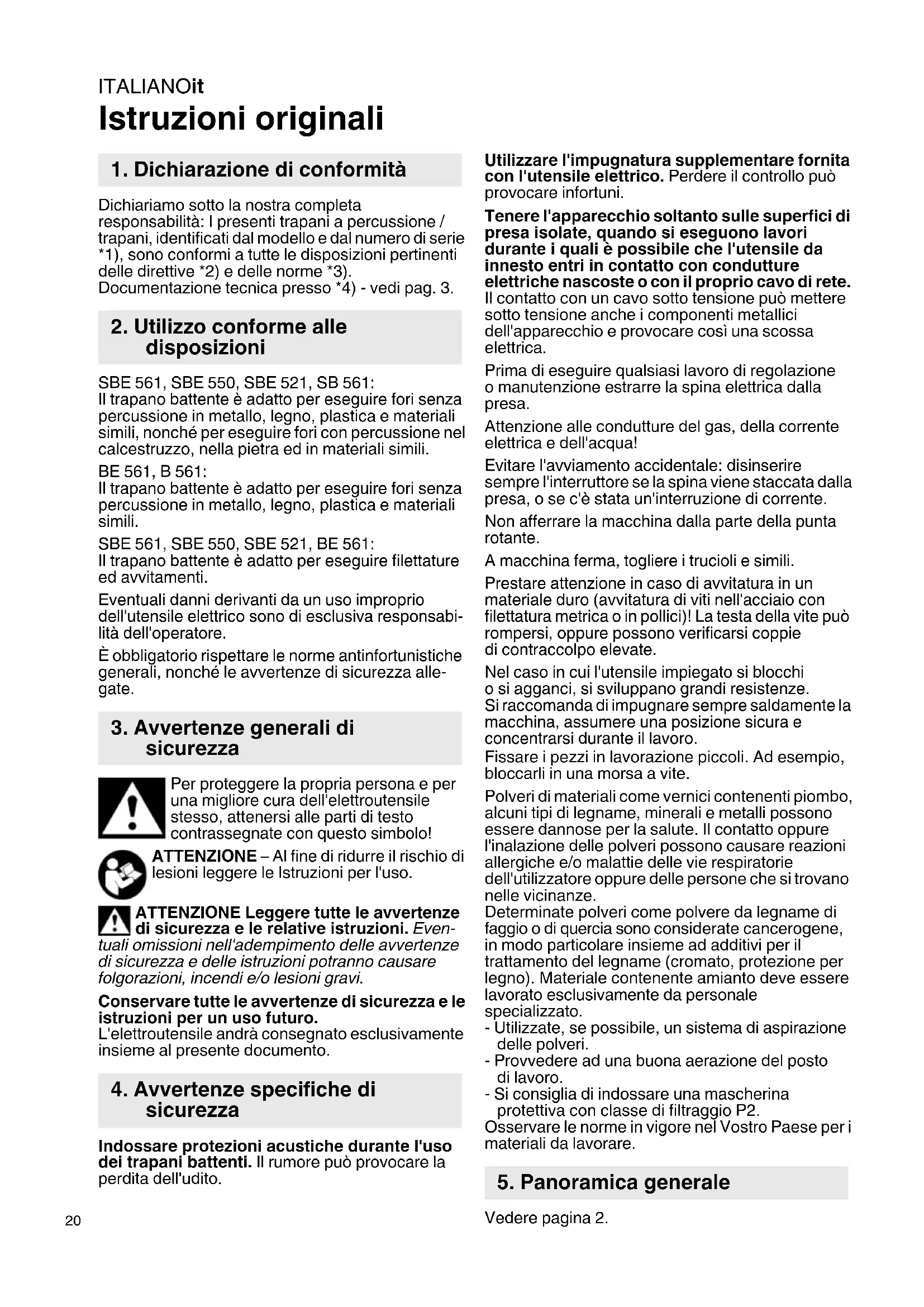

Istruzioni originali Dichiariamo sotto la nostra completa responsabilità: I presenti trapani a percussione / trapani, identificati dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedi pag. 3. SBE 561, SBE 550, SBE 521, SB 561: Il trapano battente è adatto per eseguire fori senza percussione in metallo, legno, plastica e materiali simili, nonché per eseguire fori con percussione nel calcestruzzo, nella pietra ed in materiali simili. BE 561, B 561: Il trapano battente è adatto per eseguire fori senza percussione in metallo, legno, plastica e materiali simili. SBE 561, SBE 550, SBE 521, BE 561: Il trapano battente è adatto per eseguire filettature ed avvitamenti. Eventuali danni derivanti da un uso improprio dell'utensile elettrico sono di esclusiva responsabi- lità dell'operatore. È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza alle- gate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso. ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even- tuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare folgorazioni, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento. Indossare protezioni acustiche durante l'uso dei trapani battenti. Il rumore può provocare la perdita dell'udito. Utilizzare l'impugnatura supplementare fornita con l'utensile elettrico. Perdere il controllo può provocare infortuni. Tenere l'apparecchio soltanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste o con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica. Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica dalla presa. Attenzione alle condutture del gas, della corrente elettrica e dell'acqua! Evitare l'avviamento accidentale: disinserire sempre l'interruttore se la spina viene staccata dalla presa, o se c'è stata un'interruzione di corrente. Non afferrare la macchina dalla parte della punta rotante. A macchina ferma, togliere i trucioli e simili. Prestare attenzione in caso di avvitatura in un materiale duro (avvitatura di viti nell'acciaio con filettatura metrica o in pollici)! La testa della vite può rompersi, oppure possono verificarsi coppie di contraccolpo elevate. Nel caso in cui l'utensile impiegato si blocchi o si agganci, si sviluppano grandi resistenze. Si raccomanda di impugnare sempre saldamente la macchina, assumere una posizione sicura e concentrarsi durante il lavoro. Fissare i pezzi in lavorazione piccoli. Ad esempio, bloccarli in una morsa a vite. Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. - Utilizzate, se possibile, un sistema di aspirazione delle polveri. - Provvedere ad una buona aerazione del posto di lavoro. - Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare. Vedere pagina 2.

1. Dichiarazione di conformità

2. Utilizzo conforme alle

3. Avvertenze generali di

4. Avvertenze specifiche di

5. Panoramica generaleITALIANO it

1 Chiave per mandrino (per mandrino a cremagliera) * 2 Mandrino a cremagliera 3 Mandrino autoserrante Futuro Plus * 4 Asta di profondità di foratura * 5 Impugnatura supplementare * 6 Commutatore del senso di rotazione * 7 Cursore foratura/foratura a percussione * 8 Pulsante di blocco (funzionamento in continuo) 9 Pulsante interruttore 10 Rotella di regolazione per preselezione del numero giri *

• in funzione della dotazione / in funzione del modello Prima della messa in funzione verificare che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetta del modello. SBE 561, SBE 550, SBE 521, BE 561: Per garantire la tenuta sicura del mandrino: Dopo la prima foratura (rotazione destrorsa), con un cacciavite serrare saldamente la vite di sicurezza all'interno del mandrino. Attenzione filettatura sinistrorsa! (Vedere capitolo 7.8)

6.1 Montaggio dell'impugnatura

supplementare (SBE 561, SBE 550, SBE 521, SB 561) Per sicurezza, utilizzare sempre l'impugnatura supplementare in dotazione. Aprire l'anello di fissaggio ruotando a sinistra l'impugnatura supplementare (5). Infilare l'impugnatura supplementare nel collare di serraggio della macchina. Inserire l'asta di profondità (4). Serrare l'impugnatura supplementare all'angolazione desiderata, a seconda dell'applicazione.

7.1 Regolazione dell'asta di profondità di

foratura (SBE 561, SBE 550, SBE 521, SB 561) Allentare l'impugnatura supplementare (5). Impostare l'asta di profondità (4) alla profondità di foratura desiderata e serrare nuovamente l'impugnatura supplementare.

7.2 Attivazione/disattivazione

Per attivare la macchina, premere il pulsante interruttore (9). SBE 561, SBE 550, SBE 521, BE 561: Il numero di giri può essere modificato premendo il pulsante interruttore. Per far funzionare in modo continuo la macchina è possibile bloccare il pulsante interruttore con il pulsante di blocco (8). Per spegnere la macchina, basta premere di nuovo il pulsante. Con il funzionamento continuo, la macchina continua a funzionare anche se viene liberata dalla presa. Pertanto, tenere sempre saldamente la macchina con entrambe le mani afferrandola per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro.

7.3 Preselezione del numero di giri

(SBE 561, SBE 550, SBE 521, BE 561) Preselezionare il numero di giri massimo mediante la rotella di regolazione (10). Per i numeri di giri consigliati per la foratura vedere pagina 4.

7.4 Commutazione foratura/foratura a

percussione (SBE 561, SBE 550, SBE 521, SB 561) Selezionare la modalità di funzionamento desiderata spostando il cursore (7). Foratura Foratura a percussione Nella modalità di foratura a percussione lavorare con un numero di giri elevato. Foratura a percussione e foratura eseguibili solo con rotazione destrorsa.

7.5 Selezione del senso di rotazione

(SBE 561, SBE 550, SBE 521, BE 561) Azionare il commutatore della direzione di rotazione (6) solo a motore fermo. Selezione della direzione di rotazione: R = rotazione destrorsa L = rotazione sinistrorsa Il mandrino deve essere avvitato saldamente all'alberino; la vite di sicurezza posta all'interno del mandrino deve essere serrata con cura per mezzo di un cacciavite. (Attenzione filettatura sinistrorsa!) Altrimenti, durante la rotazione sinistrorsa (ad esempio durante l'avvitatura) potrebbe allentarsi.

Mandrino autoserrante Futuro Plus (3) Macchine con il contrassegno SB...: Vedere figure, pagina 2. Inserire l'utensile. Tenere fermo l'anello di tenuta (a) e, con la mano libera, ruotare la boccola (b) in direzione "GRIP, ZU" finché non viene superata la percettibile resistenza meccanica. Attenzione! L'utensile non è ancora serrato! Continuare a ruotare con forza la boccola (deve fare "clic"), finché non è più possibile alcuna rotazione - solo a questo punto l'utensile è bloccato in modo sicuro. In caso di utensili con il gambo fine, eventualmente serrare nuovamente dopo una breve foratura. Apertura del mandrino: Tenere fermo l'anello di tenuta (a) e, con la mano libera, ruotare la boccola (b) in direzione "AUF, RELEASE".

6. Messa in funzione

7. UtilizzoITALIANOit

Avvertenza: lo scatto che può essere avvertito dopo l'apertura del mandrino (a seconda della modalità di funzionamento) viene disinserito ruotando la boccola in senso contrario. In caso di mandrino serrato con molta forza: estrarre la spina. Tenere fermo il mandrino con una chiave fissa e ruotare con forza la boccola (b) in direzione "AUF, RELEASE". Macchine con il contrassegno B...: Vedere figure, pagina 2. Inserire l'utensile. Tenere fermo l'anello di tenuta (a) e, con la mano libera, ruotare la boccola (b) in direzione "GRIP, ZU" finché non è più possibile alcuna rotazione. In caso di utensili con il gambo fine, eventualmente serrare nuovamente dopo una breve foratura. Apertura del mandrino: Tenere fermo l'anello di tenuta (a) e, con la mano libera, ruotare la boccola (b) in direzione "AUF, RELEASE". In caso di mandrino serrato con molta forza: estrarre la spina dalla presa. Tenere fermo il mandrino con una chiave fissa e ruotare con forza la boccola (b) in direzione "AUF, RELEASE".

Mandrino a cremagliera (2) Vedere figure, pagina 2. Bloccaggio utensile: Inserire l'utensile e, con l'apposita chiave per mandrino (1), serrare a fondo uniformemente in tutti e 3 i fori. Rimozione utensile: Aprire il mandrino a cremagliera (2) con l'apposita chiave per mandrino (1) e rimuovere l'utensile.

7.8 Rimozione del mandrino

SBE 561, SBE 550, SBE 521, BE 561: Per avvitare è possibile svitare il mandrino. Inserire il bit di avvitatura direttamente nell'esagono cavo del mandrino. Grazie alla bussola di serraggio per bit (disponibile come accessorio: codice d'ordinazione 6.31281) viene bloccato il bit di avvitatura. Mandrino autoserrante Futuro Plus Vedere pagina 4, figura A. Svitare la vite di sicurezza, se presente. Attenzione filettatura sinistrorsa! Tenere fermo il mandrino con una chiave fissa. Liberare il mandrino con un leggero colpo di martello in gomma su una chiave esagonale serrata e svitare. Mandrino a cremagliera Vedere pagina 4, figura B. Svitare la vite di sicurezza, se presente. Attenzione filettatura sinistrorsa! Tenere fermo il mandrino con una chiave fissa. Sulla chiave per il mandrino inserita, assestare un leggero colpo con il martello di gomma per liberare il mandrino e quindi svitare. Pulizia del mandrino autoserrante: Dopo un uso prolungato, tenere il mandrino in verticale con l'apertura verso il basso e aprirlo e chiuderlo completamente più volte. La polvere accumulata all'interno cade dall'apertura. Si consiglia l'uso regolare di spray detergenti sulle ganasce e sulle relative aperture.

Utilizzare esclusivamente accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istru- zioni per l'uso. Applicare gli accessori in modo sicuro. Se la macchina viene azionata all'interno di un supporto: fissare saldamente la macchina. La perdita di controllo dell'utensile può provocare lesioni. Il programma completo degli accessori è disponi- bile all'indirizzo www.metabo.com oppure nel cata- logo principale. Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da tecnici / elettricisti specializzati! Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smalti- mento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori. Solo per i Paesi UE: non smaltire gli elettroutensili con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco- compatibile. Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico.

=Assorbimento nominale di potenza

=Numero di giri a vuoto

=Numero di giri a carico nominale ø max =Diametro di foratura max. s max =Numero di percussioni max.

11. Tutela dell'ambiente

12. Dati tecniciITALIANO it

G=Filettatura mandrino H =Mandrino con esagono cavo m =Peso senza cavo di alimentazione D =Diametro del collare di serraggio Valori rilevati secondo EN 60745. Utensile in classe di protezione II ~ Corrente alternata I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi). Valori di emissione Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettrou- tensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effet- tivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicu- rezza per l'utilizzatore, ad es. di carattere organiz- zativo. Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:

h, ID =Valore di emissione di vibrazioni (foratura a percussione nel calcestruzzo)

h, D =Valore di emissione di vibrazioni (foratura nel metallo)

h,D =Grado d'incertezza (vibrazioni) Livello sonoro classe A tipico:

=Livello di pressione acustica

=Livello di potenza sonora

= Grado d'incertezza Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare protezioni acustiche.ESPAÑOLes
