INSTRUKCJA OBSŁUGI KFBEG125 BLACK & DECKER

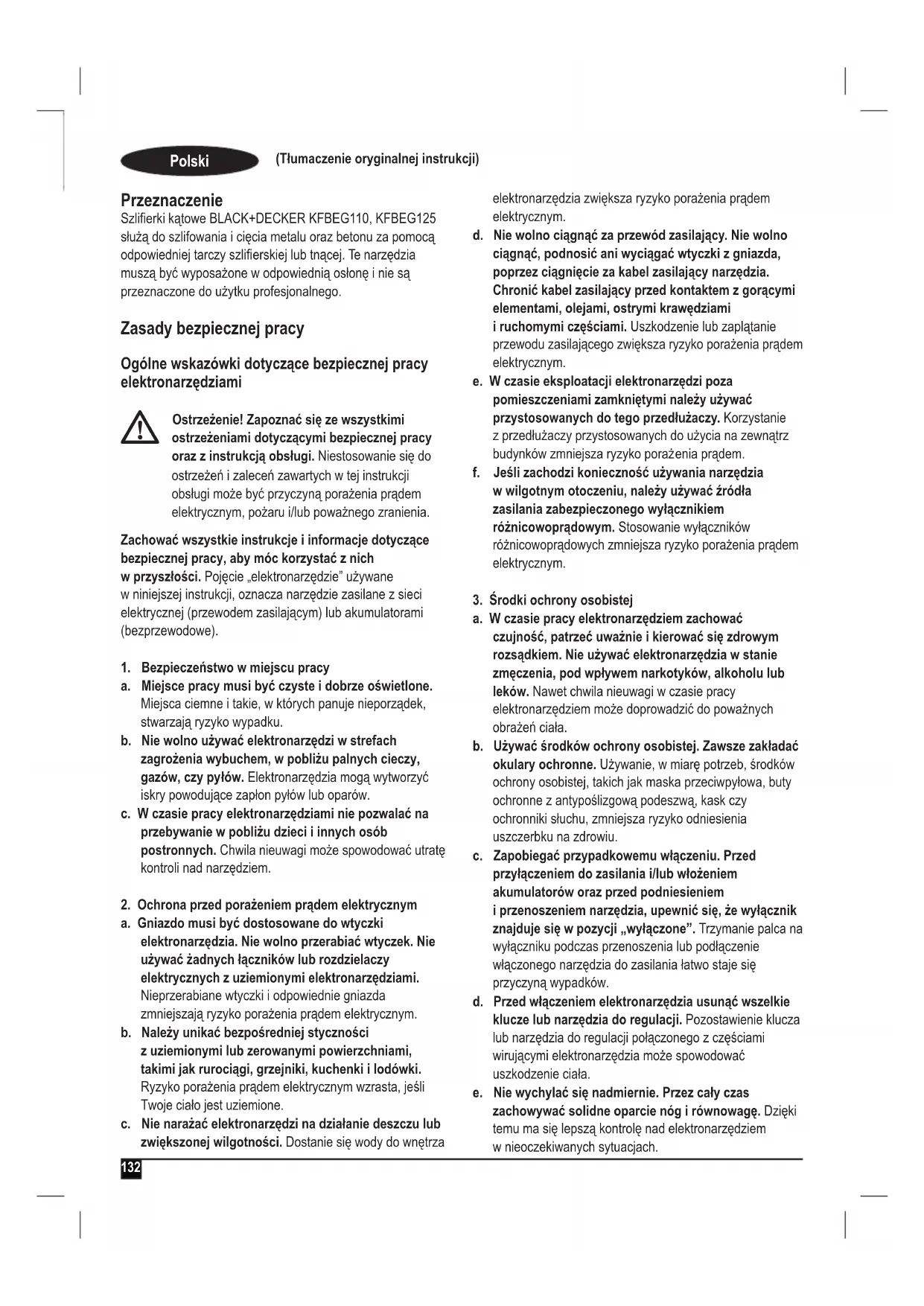

Ostrzeżenie! Zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpiecznej pracy oraz z instrukcją obsługi. Niestosowanie się do ostrzeżeń i zaleceń zawartych w tej instrukcji obsługi może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnego zranienia. Zachować wszystkie instrukcje i informacje dotyczące bezpiecznej pracy, aby móc korzystać z nich w przyszłości. Pojęcie „elektronarzędzie” używane w niniejszej instrukcji, oznacza narzędzie zasilane z sieci elektrycznej (przewodem zasilającym) lub akumulatorami (bezprzewodowe).

1. Bezpieczeństwo w miejscu pracy

a. Miejsce pracy musi być czyste i dobrze oświetlone. Miejsca ciemne i takie, w których panuje nieporządek, stwarzają ryzyko wypadku. b. Nie wolno używać elektronarzędzi w strefach zagrożenia wybuchem, w pobliżu palnych cieczy, gazów, czy py łów. Elektronarzędzia mogą wytworzyć iskry powodujące zapłon pyłów lub oparów. c. W czasie pracy elektronarzędziami nie pozwalać na przebywanie w pobliżu dzieci i innych osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad narzędziem.

2. Ochrona przed porażeniem prądem elektrycznym

a. Gniazdo musi być dostosowane do wtyczki elektronarzędzia. Nie wolno przerabiać wtyczek. Nie używać żadnych łączników lub rozdzielaczy elektrycznych z uziemionymi elektronarzędziami. Nieprzerabiane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem elektrycznym. b. Należy unikać bezpośredniej styczności z uziemionymi lub zerowanymi powierzchniami, takimi jak rurociągi, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli Twoje ciało jest uziemione. c. Nie narażać elektronarzędzi na działanie deszczu lub zwiększonej wilgotności. Dostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym. d. Nie wolno ciągnąć za przewód zasilający. Nie wolno ciągnąć, podnosić ani wyciągać wtyczki z gniazda, poprzez ciągnięcie za kabel zasilający narzędzia. Chronić kabel zasilający przed kontaktem z gorącymi elementami, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub zaplątanie przewodu zasilającego zwiększa ryzyko porażenia prądem elektrycznym. e. W czasie eksploatacji elektronarzędzi poza pomieszczeniami zamkniętymi należy używać przystosowanych do tego przedłużaczy. Korzystanie z przedłużaczy przystosowanych do użycia na zewnątrz budynków zmniejsza ryzyko poraż enia prądem. f. Jeśli zachodzi konieczność używania narzędzia w wilgotnym otoczeniu, należy używać źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Stosowanie wyłączników różnicowoprądowych zmniejsza ryzyko porażenia prądem elektrycznym.

3. Środki ochrony osobistej

a. W czasie pracy elektronarzędziem zachować czujność, patrzeć uważnie i kierować się zdrowym rozsądkiem. Nie używać elektronarzędzia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Nawet chwila nieuwagi w czasie pracy elektronarzędziem może doprowadzić do poważnych obrażeń ciała. b. Używać środków ochrony osobistej. Zawsze zakładać okulary ochronne. Używanie, w miarę potrzeb, środków ochrony osobistej, takich jak maska przeciwpyłowa, buty ochronne z antypoślizgową podeszwą, kask czy ochronniki słuchu, zmniejsza ryzyko odniesienia uszczerbku na zdrowiu. c. Zapobiegać przypadkowemu włączeniu. Przed przyłączeniem do zasilania i/lub włożeniem akumulatorów oraz przed podniesieniem i przenoszeniem narzędzia, upewnić się, że wyłącznik znajduje się w pozycji „wyłączone”. Trzymanie palca na wyłączniku podczas przenoszenia lub podłączenie włączonego narzędzia do zasilania łatwo staje się przyczyną wypadków. d. Przed włączeniem elektronarzędzia usunąć wszelkie klucze lub narzędzia do regulacji. Pozostawienie klucza lub narzędzia do regulacji połączonego z częściami wirującymi elektronarzędzia może spowodować uszkodzenie ciała. e. Nie wychylać się nadmiernie. Przez cały czas zachowywać solidne oparcie nóg i równowagę. Dzięki temu ma się lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.133 (Tłumaczenie oryginalnej instrukcji) Polski f. Zakładać odpowiednią odzież. Nie nosić luźnych ubrań ani biżuterii. Trzymać włosy, ubranie i rękawice z dala od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. g. Jeśli sprzęt jest przystosowany do przyłączenia urządzeń odprowadzających i zbierających pył, upewnić się, czy są one przyłączone i właściwie użytkowane. Używanie takich urządzeń może zmniejszać zagrożenia związane z obecnością pyłów.

4. Obsługa i konserwacja elektronarzędzi

a. Nie przeciążać elektronarzędzia. Używać elektronarzędzi odpowiednich do rodzaju wykonywanej pracy. Dzięki odpowiednim elektronarzędziom wykona się pracę lepiej i w sposób bezpieczny, w tempie, do jakiego narzędzie zostało zaprojektowane. b. Nie wolno używać elektronarzędzia z zepsutym wyłącznikiem, który nie pozwala na sprawne włączanie i wyłączanie. Narzędzie, którego nie można kontrolować za pomocą włącznika, nie może być używane i musi zostać naprawione. c. Przed przystąpieniem do regulacji, wymiany akcesoriów oraz przed schowaniem elektronarzędzia, należy odłączyć wtyczkę od źródła zasilania i/lub odłączyć akumulator od urządzenia. Takie środki zapobiegawcze zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia. d. Nie używane elektronarzędzie przechowywać poza zasięgiem dzieci i nie dopuszczać osób nie znających elektronarzędzia lub tej instrukcji do posługiwania się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach niewprawnego użytkownika. e. Regularnie dokonywać konserwacji elektronarzędzi. Sprawdzić, czy ruchome części są właściwie połączone i zamocowane, czy części nie są uszkodzone oraz skontrolować wszelkie inne elementy mogące mieć wpływ na pracę elektronarzędzia. Wszystkie uszkodzenia należy naprawić przed rozpoczęciem użytkowania. Wiele wypadków jest spowodowanych źle utrzymanymi elektronarzędziami. f. Dbać o czystość narzędzi i ostrość elementów tnących. Prawidłowo utrzymane narzędzia do cięcia o ostrych krawędziach tnących rzadziej się zakleszczają i są łatwiejsze do kontrolowania. g. Elektronarzędzi, akcesoriów i końcówek itp., należy używać zgodnie z instrukcją obsługi, uwzględniając warunki i rodzaj wykonywanej pracy. Użycie elektronarzędzi niezgodnie z przeznaczeniem może być bardzo niebezpieczne.

a. Powierzać naprawy elektronarzędzi wyłącznie osobom wykwalifi kowanym, używającym identycznych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia. Bezpieczne użytkowanie elektronarzędzi - wskazówki dodatkowe

Ostrzeżenie! Wskazówki bezpieczeństwa dotyczące szlifowania, ścierania, polerowania, szczotkowania oraz cięcia: Opisywane elektronarzędzie przeznaczone jest do szlifowania, ścierania, szczotkowania i cięcia. Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa i obsługi oraz rysunkami i danymi umieszczonymi w dołączonej do elektronarzędzia instrukcji obsługi. Niestosowanie się do wszystkich poniższych instrukcji może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnego zranienia. Użycie elektronarzędzia niezgodnie z przeznaczeniem może być niebezpieczne i spowodować zranienie. Nie wolno używać akcesoriów, które nie są specjalnie zaprojektowane i zalecane przez producenta narzędzia. Sama możliwość przyłączenia akcesoriów nie zapewnia bezpieczeństwa ich użytkowania. Znamionowa prędkość robocza używanych akcesoriów musi być przynajmniej równa maksymalnej prędkości roboczej elektronarzędzia. Użycie akcesoriów nieprzystosowanych do pracy z taką prędkością może spowodować ich pęknięcie i rozrzucenie. Średnica zewnętrzna i grubość akcesoriów musi mieścić się w przedziale podanym dla danego elektronarzędzia. Użycie akcesoriów o złych wymiarach nie pozwala na odpowiednią ich osłonę i kontrolę pracy. Mocowanie gwintowe akcesoriów musi pasować do gwintu wrzeciona szlifi erki. W przypadku akcesoriów montowanych przy pomocy podkładek kołnierzowych, otwór trzpienia akcesorium musi pasować do średnicy montażowej podkładki kołnierzowej. Akcesoria, które nie pasują do elementów mocujących elektronarzędzia, nie będą wyważone, będą wpadać w nadmierne drgania i mogą powodować utratę kontroli nad urządzeniem. Nie używać uszkodzonych akcesoriów. Przed każdym użyciem należy sprawdzić stan akcesoriów - czy tarcze nie są pęknięte, połamane lub rozwarstwione, czy szczotki nie mają poluzowanego włosia. Jeśli elektronarzędzie upadnie, należy sprawdzić, czy nie uległo uszkodzeniu i ewentualne uszkodzone części wymienić. Po sprawdzeniu i zamocowaniu danego akcesorium, należy włączyć urządzenie z pełną134 (Tłumaczenie oryginalnej instrukcji) Polski prędkością na jedną minutę. Uszkodzone akcesoria zwykle pękają w czasie takiego testu. Należy używać środków ochrony osobistej. W zależności od wykonywanej pracy, należy używać osłony na twarz, gogli lub okularów ochronnych. W razie potrzeby należy zakładać maskę ochronną, ochronę słuchu, rękawice i fartuch, które zatrzymają drobne cząsteczki lub fragmenty obrabianego materiału. Ochrona oczu musi zatrzymywać cząsteczki powstające w trakcie prac różnego rodzaju. Rodzaj maski przeciwpyłowej lub oddechowej należy dobrać w zależności od rodzaju przeprowadzanych prac. Długotrwała ekspozycja na hałas o dużym natężeniu może spowodować uszkodzenie słuchu. Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy. Każda osoba zbliżająca się do miejsca pracy musi być wyposażona w sprzęt ochrony osobistej. Części obrabianego elementu lub pękniętych akcesoriów mogą zostać odrzucone na dużą odległość i zranić osoby przebywające także poza bezpośrednią bliskością miejsca pracy. W przypadku prac, w czasie których może dojść do przecięcia własnego lub ukrytych przewodów, należy trzymać urządzenie wyłącznie za izolowane uchwyty. Przecięcie przewodu z prądem może spowodować pojawienie się napięcia na metalowych częściach obudowy i porażenie prądem operatora. Używać zacisków lub innego wygodnego sposobu zamocowania obrabianego elementu do stabilnego podłoża. Trzymanie obrabianego elementu w rękach lub oparcie go o ciało nie daje dostatecznej stabilizacji i może spowodować utratę kontroli nad narzędziem. Trzymać kabel zasilający z dala od wirujących elementów urządzenia. W razie utraty kontroli, przewód może zostać przecięty lub nawinięty, a dłoń lub ramię wciągnięte w element wirujący. Nie wolno odkładać urządzenia, dopóki tarcza nie zatrzyma się całkowicie. Ruchome elementy mogą zaczepić się o podłoże i niekontrolowanie pociągnąć narzędzie. Nie wolno uruchamiać narzędzia w czasie przenoszenia i gdy jest blisko ciała. Przypadkowy kontakt z wirującym elementem może spowodować wciągnięcie ubrania i przyciągnięcie narzędzia do ciała. Okresowo czyścić otwory wentylacyjne elektronarzędzia. Wentylator silnika wciąga zabrudzenia, których duże nagromadzenie może powodować zagrożenie porażeniem prądem elektrycznym. Nie wolno uruchamiać elektronarzędzia w pobliżu palnych materiałów. Powstające iskry mogą spowodować zapłon tych materiałów. Nie wolno używać akcesoriów, które wymagają chłodzenia cieczą. Użycie wody lub innych płynów do chłodzenia może spowodować porażenie prądem elektrycznym. Uwaga: Powyższe ostrzeżenie nie dotyczy elektronarzędzi specjalnie przeznaczonych do pracy z układem chłodzenia cieczą. Niebezpieczeństwem gwałtownego odrzutu - ostrzeżenia Gwałtowny odrzut narzędzia jest to nagła reakcja na zatrzymanie lub zaklinowanie tarczy wirującej, podkładki szlifi erskiej, szczotki lub innych akcesoriów. Zakleszczenie lub ściskanie powoduje gwałtowne zatrzymanie elementu wirującego, co w efekcie wymusza obrót narzędzia w kierunku przeciwnym do obrotu tarczy wokół miejsca zakleszczenia. Na przykład, jeśli tarcza szlifi erska zaklinuje się w obrabianym elemencie, brzeg tarczy może wbić się w powierzchnię materiału i spowodować przetoczenie się tarczy lub jej gwałtowne odepchnięcie. Tarcza może wyskoczyć w kierunku operatora lub w drugą stronę, w zależności od kierunku obrotów w chwili zakleszczenia. W takim przypadku może także pęknąć tarcza szlifi erska. Zjawisko gwałtownego odrzutu szlifi erki jest wynikiem niewłaściwego zastosowania i/lub niewłaściwego postępowania lub warunków pracy. Można mu zapobiega

podejmując opisane niżej działania: Mocno trzymać elektronarzędzie za uchwyty oraz ustawić się w takiej pozycji, aby móc przeciwstawić się siłom odrzutu. Należy zawsze używać dołączonego uchwytu pomocniczego, który umożliwia maksymalną kontrolę nad siłami gwałtownego odrzutu lub momentem obrotowym powstającym w czasie rozruchu. Operator może opanować gwałtowne ruchy narzędzia, jeśli podejmie odpowiednie środki zapobiegawcze. Nie wolno zbliżać ręki do wirujących akcesoriów. Gwałtowny odrzut może spowodować dotknięcie elementu do ręki. Nie wolno ustawiać się w obszarze, w który może zostać odepchnięte narzędzie. Narzędzie zostanie odrzucone w kierunku przeciwnym do kierunku obrotu tarczy. Zachować szczególną ostrożność w czasie pracy w rogach, obróbki ostrych krawędzi, itp. Unikać podskakiwania i zaczepiania tarczy. W przypadku pracy w narożnikach lub przy ostrych krawędziach, tarcza ma tendencję do obsuwania się, co prowadzi do utraty kontroli nad narzędziem. Nie wolno zakładać tarcz z łańcuchem lub zębami. Użycie takich tarcz powoduje częsty odrzut narzędzia i utratę kontroli nad nim.135 (Tłumaczenie oryginalnej instrukcji) Polski Dodatkowe instrukcje bezpieczeństwa dotyczące szlifowania oraz ścinania szlifi erką. Stosować wyłącznie tarcze dopuszczone do zastosowania w danym narzędziu oraz osłonę przystosowaną do danej tarczy. Tarcze, które nie są przeznaczone do danego narzędzia, nie są odpowiednio osłonięte, dlatego ich wykorzystanie stwarza niebezpieczeństwo. Powierzchnia szlifująca tarczy z obniżonym (wklęsłym) środkiem musi być zamocowana poniżej płaszczyzny krawędzi osłony. Błędnie zamocowana tarcza wystająca poza płaszczyznę krawędzi osłony nie będzie odpowiednio zabezpieczona. Osłona musi być pewnie zamocowana do narzędzia oraz ustawiona tak, aby jak najmniejsza cześć tarczy była odsłonięta po stronie operatora, co zapewnia najwyższy możliwy poziom zabezpieczenia. Osłona pozwala chronić operatora przed obrażeniami ciała spowodowanymi fragmentami pękniętej tarczy oraz przed przypadkowym kontaktem z tarczą i iskrami, które mogłyby spowodować zapłon odzieży. Tarcze muszą być dostosowane do danego zastosowania. Na przykład: nie należy szlifować boczną stroną tarczy tnącej. Tarcze tnące są przeznaczone do pracy zewnętrzną krawędzią; przyłożenie do takiej tarczy siły bocznej może spowodować jej rozerwanie. Stosować wyłącznie podkładki kołnierzowe w dobrym stanie, o prawidłowej wielkości oraz kształcie dobranym do danej tarczy. Prawidłowo dobrana podkładka kołnierzowa dociska tarczę, co zmniejsza niebezpieczeństwo jej pęknięcia. Podkładki kołnierzowe tarcz tnących mogą się różnić od podkładek tarcz przeznaczonych do szlifowania. Nie stosować zużytych tarcz z większych narzędzi. Tarcze przeznaczone do większych narzędzi nie są przystosowane do większej prędkości mniejszych narzędzi i mogą pęknąć. Dodatkowe wskazówki bezpieczeństwa dotyczące pracy przy ścinaniu szlifi erką Nie wolno zbyt mocno dociskać tarczy i doprowadzać do jej zatrzymania. Nie wolno wykonywać zbyt głębokich cięć. Przeciążanie tarczy zwiększa obciążenie urządzenia oraz prawdopodobieństwo wygięcia i zaklinowania tarczy w szczelinie oraz możliwość gwałtownego odrzutu szlifi erki lub połamania tarczy. Nie wolno ustawiać się w linii obrotu oraz za wirującą tarczą. Jeśli tarcza w miejscu kontaktu z materiałem obraca się w kierunku od operatora, wzrasta prawdopodobieństwo odrzucenia narzędzia w kierunku operatora, gdy dojdzie do gwałtownego odrzutu szlifi erki. W razie zaklinowania tarczy lub przerwania pracy z innego powodu, należy wyłączyć elektronarzędzie i trzymać je nieruchomo, aż do całkowitego zatrzymania tarczy. Nigdy nie wolno próbować wyjąć tarczy tnącej ze szczeliny cięcia w czasie, gdy tarcza się obraca, ponieważ może to spowodować gwałtowne odrzucenie szlifi erki. Należy sprawdzić przyczyny blokowania tarczy i zapobiegać im. Nie wolno wznawiać cięcia, gdy tarcza wsunięta jest do szczeliny cięcia. Pozwolić na całkowite rozpędzenie się tarczy i dopiero wtedy kontynuować cięcie. Tarcza może się zakleszczyć, przetoczyć lub wyskoczyć w przypadku ponownego włączenia urządzenia, gdy tarcza jest w szczelinie. Duże elementy i płyty należy podeprzeć tak, aby zmniejszyć ryzyko przycięcia tarczy i gwałtownego odrzutu. Duże elementy opadają pod własnym ciężarem. Podpory należy umieścić od spodu, na brzegu elementu oraz w pobliżu linii cięcia, po obu stronach tarczy. Należy zachować szczególną ostrożność w czasie wcinania się w istniejąca ścianę lub inne osłonięte miejsca. Tarcza może przeciąć ukryte rury z wodą, gazem, przewody z prądem lub inne elementy, co spowoduje gwałtowny odrzut szlifi erki. Zasady bezpiecznej pracy szlifi erkami - szlifowanie Nie wolno używać zbyt dużych dysków papieru szlifi erskiego. Przy wyborze dysków uwzględnić zalecenia producenta. Dyski papieru ściernego wystające ponad podkładkę szlifi erską są niebezpieczne - mogą spowodować zranienie, zniszczenie podkładki lub zjawisko gwałtownego odrzutu szlifi erki. Ostrzeżenia dotyczące pracy ze szczotkami: Uważać, ponieważ włosie szczotki wylatuje nawet w czasie wykonywania zwykłych prac. Nie należy przeciążać szczotki przez zbyt mocne dociskanie. Włoski ze szczotki łatwo przechodzą przez lekkie ubranie i/lub skórę. Jeśli użycie osłony jest zalecane, nie wolno dopuszczać do tarcia szczotki o osłonę. Średnica tarcz drucianych i szczotek może się zwiększać w czasie pracy pod obciążeniem lub w wyniku działania sił odśrodkowych. Bezpieczeństwo osób postronnych Opisywane urządzenie nie jest przeznaczone do użycia przez osoby o obniżonych możliwościach fi zycznych, ruchowych lub umysłowych (także dzieci) lub o zbyt małej wiedzy i doświadczeniu, jeśli nie zostały one przeszkolone lub nie pozostają pod opieką osoby odpowiedzialnej za ich bezpieczeństwo. Należy pilnować dzieci, aby nie bawiły się urządzeniem.136 (Tłumaczenie oryginalnej instrukcji) Polski Pozostałe zagrożenia W czasie pracy narzędziem mogą powstać zagrożenia, które nie zostały uwzględnione w załączonej instrukcji dotyczącej bezpiecznego użytkowania. Zagrożenia te mogą wynikać z niewłaściwego użytkowania, zbyt intensywnej eksploatacji lub innych przyczyn. Nawet w przypadku przestrzegania zasad bezpiecznej pracy i stosowania środków ochronnych, nie jest możliwe uniknięcie pewnych zagrożeń. Należą do nich: Zranienia wynikające z dotknięcia wirujących/ruchomych elementów. Zranienia w czasie wymiany części, ostrzy lub akcesoriów. Zranienia związane ze zbyt długotrwałym używaniem narzędzia. Pracując przez dłuższy czas jakimkolwiek narzędziem, należy robić regularne przerwy. Uszkodzenie narządu słuchu. Zagrożenie dla zdrowia spowodowane wdychaniem pyłu wytwarzanego podczas użytkowania urządzenia (np.: podczas pracy w drewnie, szczególnie dębowym, bukowym oraz MDF.) Drgania Podawana w tabeli danych technicznych oraz w deklaracji zgodności z normami wartość drgań została zmierzona zgodnie ze standardową procedurą zawartą w normie EN 60745. Informacja ta może służyć do porównywania tego narzędzia z innymi. Deklarowana wartość emitowanych drgań może również służyć do przewidywania stopnia narażenia użytkownika na wibracje. Ostrzeżenie! Chwilowa siła drgań, występująca w czasie pracy elektronarzędziem, może odbiegać od podawanych wartości, w zależności od sposobu użytkowania urządzenia. Poziom drgań może przekroczyć podawaną wartość. Przy określaniu ekspozycji na drgania, w celu podjęcia środków ochrony osób zawodowo użytkujących elektronarz ędzia, zgodnie z dyrektywą 2002/44/WE, należy uwzględnić rzeczywiste warunki i rodzaj wykonywanej pracy. Także okresy przestoju i pracy bez obciążenia. Symbole na urządzeniu Na narzędziu znajdują się następujące piktogramy oraz kod daty: Ostrzeżenie! Aby zminimalizować ryzyko zranienia, użytkownik musi zapoznać się z instrukcją obsługi. W czasie pracy opisywanym narzędziem nosić okulary ochronne albo gogle. Stosować ochronę słuchu w czasie pracy tym narzędziem Ochrona przed porażeniem prądem elektrycznym Ładowarka ma podwójną izolację, dlatego też przewód uziemiający nie jest potrzebny. Należy zawsze upewnić się, czy napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej. Ze względów bezpieczeństwa wymianę uszkodzonego kabla zasilającego należy powierzyć producentowi lub autoryzowanemu centrum serwisowemu BLACK+DECKER. Spadki napięcia Prąd rozruchowy może powodować krótkie spadki napięcia. W niekorzystnych warunkach zasilania może to wpływać na inne urządzenia. Jeśli impedancja układu zasilania jest niższa od 0,107 Ω, prawdopodobieństwo występowania zakłóceń jest niskie. Wyposażenie Opisywane urządzenie wyposażone jest w kilka lub wszystkie z poniższych elementów.

2. Blokada wrzeciona

Montaż Ostrzeżenie! Przed rozpoczęciem montażu upewnić się, czy narzędzie jest wyłączone i wtyczka zasilania jest odłączona. Montaż i demontaż osłony (rys. A) Opisywane urządzenie wyposażone jest w osłonę przeznaczoną wyłącznie do szlifowania (typ 27). W przypadku cięcia należy założyć inną, przeznaczoną do tego osłonę (typ 41). Dostępne są odpowiednie osłony o numerach części N551980 (do tarczy tnącej 115 mm) oraz N542445 (do tarczy tnącej 125 mm), które można zakupić w centrach serwisowych Fat Max. Położyć narzędzie na stole z wrzecionem (4) skierowanym do góry. Zwolnić blokadę zaciskową (5) i trzymać osłonę (3) nad narzędziem, zgodnie z ilustracją. Dopasować wypusty (6) do nacięć (7). Wcisnąć osłonę w dół i obrócić ją przeciwnie do wskazówek zegara w wymagane położenie. Zapiąć blokadę zaciskową (5), aby przymocować osłonę do narzędzia. W razie potrzeby dokręcić śrubę (8), aby zwiększyć siłę docisku.137 (Tłumaczenie oryginalnej instrukcji) Polski Demontaż Zwolnić blokadę zaciskową (5). Obrócić osłonę zgodnie ze wskazówkami zegara, aby dopasować wypusty (6) do nacięć (7). Zdemontować osłonę z narzędzia. Ostrzeżenie! Nie wolno używać narzędzia bez osłony. Montaż uchwytu bocznego Wkręcić uchwyt boczny (4) w otwór montażowy w narzędziu. Ostrzeżenie! Zawsze używać uchwytu bocznego. Montaż i demontaż tarcz szlifi erskich (rys. B - D) Zawsze używać tarczy przeznaczonej do danej pracy. Używać tylko tarcz o właściwej średnicy i wielkości otworu tarczy (patrz dane techniczne). Montaż Zamocować osłonę, postępując zgodnie z powyższą instrukcją. Umieścić wewnętrzną podkładkę kołnierzową (9) na wrzecionie (4), jak pokazano na rysunku (rys. B). Upewnić się, że podkładka kołnierzowa jest umiejscowiona prawidłowo i przylega gładką stroną do wrzeciona. Umieścić tarczę (10) na wrzecionie (4), jak pokazano na rysunku (rys. B). Jeśli tarcza posiada uwypuklenie na środku (11), powinno znajdować się ono od strony wewnętrznej podkładki kołnierzowej. Upewnić się czy tarcza jest prawidłowo umieszczona na wewnętrznej podkładce kołnierzowej. Założyć zewnętrzną podkładkę kołnierzową (12) na wrzeciono. Jeśli montowana jest tarcza szlifi erska, wypukły środek zewnętrznej podkładki kołnierzowej musi być skierowany do wewnątrz (A na rys. C). Jeśli montowana jest tarcza tnąca, wypukły środek zewnętrznej podkładki kołnierzowej musi być skierowany na zewnątrz (B na rys. C). Trzymać wciśniętą blokadę wrzeciona (2) i dokręcić zewnętrzną podkładkę kołnierzową za pomocą klucza z dwoma trzpieniami (13) (rys. D). Demontaż Trzymać wciśniętą blokadę wrzeciona (2) i poluzować zewnętrzną podkładkę kołnierzową (12) za pomocą klucza z dwoma trzpieniami (13) (rys. D). Zdjąć zewnętrzną podkładkę kołnierzową (12) i tarczę (10). Szlifowanie płaszczyzn z użyciem tarcz do szlifowania Poczekać, aż narzędzie osiągnie maksymalne obroty, przed zetknięciem go z obrabianą powierzchnią. Dociskać narzędzie do obrabianej powierzchni z minimalną siłą, pozwalając narzędziu pracować na pełnych obrotach. Skuteczność szlifowania jest najwyższa, gdy narzędzie pracuje z wysokimi obrotami. Utrzymywać kąt od 20˚ do 30˚ między narzędziem a obrabianą powierzchnią zgodnie z rysunkiem F. Stale przesuwać narzędzie naprzód i wstecz, aby uniknąć wykonania wyżłobień w obrabianej powierzchni. Podnieść narzędzie nad obrabianą powierzchnię przed jego wyłączeniem. Przed odłożeniem narzędzia poczekać, aż przestanie się obracać. Szlifowanie krawędzi z użyciem tarcz do szlifowania Tarcze stosowane do cięcia i szlifowania krawędzi mogą pęknąć lub zostać odrzucone, jeśli zostaną zgięte lub skręcone podczas stosowania narzędzia do odcinania lub głębokiego szlifowania. Szlifowanie krawędzi/cięcie tarczą typu 27 musi być ograniczone do płytkiego cięcia i nadcinania - na głębokość mniejszą niż 13 mm - gdy tarcza jest nowa. Ograniczać głębokość cięcia/nadcinania odpowiednio do zmniejszania się promienia tarczy podczas jej zużywania. Patrz „Tabela akcesoriów do szlifowania i cięcia” na końcu tej instrukcji, aby uzyskać więcej informacji. Szlifowanie krawędzi/ cięcie tarczą typu 41 wymaga stosowania osłony typu 41. Poczekać, aż narzędzie osiągnie maksymalne obroty, przed zetknięciem go z obrabianą powierzchnią. Dociskać narzędzie do obrabianej powierzchni z minimalną siłą, pozwalając narzędziu pracować na pełnych obrotach. Skuteczność szlifowania jest najwyższa, gdy narzędzie pracuje z wysokimi obrotami. Ustawić się tak, aby otwarta dolna strona tarczy była skierowana tyłem do operatora. Po rozpoczęciu cięcia i wykonaniu nacięcia w obrabianym przedmiocie nie zmieniać kąta cięcia. Zmiana kąta spowoduje zgięcie tarczy i może prowadzić do jej pęknięcia. Tarcze do szlifowania krawędzi nie są przeznaczone do wytrzymywania nacisku bocznego powodowanego przez zginanie. Podnieść narzędzie nad obrabianą powierzchnię przed jego wyłączeniem. Przed odłożeniem narzędzia poczekać, aż przestanie się obracać. Ostrzeżenie! Nie stosować tarcz do szlifowania krawędzi/ cięcia do szlifowania płaszczyzn, jeśli oznaczenie na tarczy zakazuje takiego użytku, ponieważ nie są one przeznaczone do wytrzymywania nacisku bocznego występującego podczas szlifowania płaszczyzn. W przeciwnym razie może dojść do pęknięcia tarczy i poważnych obrażeń ciała. Montaż i demontaż tarcz polerskich (rys. D i E) Do polerowania potrzebna jest specjalna podkładka. Podkładki można nabyć u najbliższego sprzedawcy Stanley Fat Max.138 (Tłumaczenie oryginalnej instrukcji) Polski Montaż Umieścić wewnętrzną podkładkę kołnierzową (9) na wrzecionie (4), jak pokazano na rysunku (rys. E). Upewnić się, że podkładka kołnierzowa jest umiejscowiona prawidłowo i przylega gładką stroną do wrzeciona. Nałożyć podkładkę szlifi erską (14) na wrzeciono. Umieścić tarczę ścierną (15) na podkładce. Umieścić zewnętrzną podkładkę kołnierzową (12) na wrzecionie tak, aby gładka strona przylegała do tarczy. Trzymać wciśniętą blokadę wrzeciona (2) i dokręcić zewnętrzną podkładkę kołnierzową za pomocą klucza z dwoma trzpieniami (13) (rys. D). Upewnić się, że zewnętrzna podkładka kołnierzowa została zamontowana poprawnie oraz tarcza przylega ciasno. Demontaż Trzymać wciśniętą blokadę wrzeciona (2) i poluzować zewnętrzną podkładkę kołnierzową (12) za pomocą klucza z dwoma trzpieniami (13) (rys. D). Zdjąć zewnętrzną podkładkę kołnierzową (12), tarczę ścierną (15) i podkładkę szlifi erską (14). Wykańczanie powierzchni tarczami polerskimi Poczekać, aż narzędzie osiągnie maksymalne obroty, przed zetknięciem go z obrabianą powierzchnią. Dociskać narzędzie do obrabianej powierzchni z minimalną siłą, pozwalając narzędziu pracować na pełnych obrotach. Skuteczność szlifowania jest najwyższa, gdy narzędzie pracuje z wysokimi obrotami. Utrzymywać kąt od 5˚ do 10˚ między narzędziem a obrabianą powierzchnią zgodnie z rysunkiem G. Stale przesuwać narzędzie naprzód i wstecz, aby uniknąć wykonania wyżłobień w obrabianej powierzchni. Podnieść narzędzie nad obrabianą powierzchnię przed jego wyłączeniem. Przed odłożeniem narzędzia poczekać, aż przestanie się obracać. Korzystanie z podkładek do szlifowania/ polerowania Zawsze wybierać tarczę do polerowania o odpowiedniej wielkości ziarna w zależności od zastosowania. Dostępne są tarcze do polerowania/szlifowania z różnymi wielkościami ziarna. Większe ziarna zapewniają szybsze usuwanie materiału i uzyskanie bardziej szorstkiej powierzchni. Mniejsze ziarna zapewniają wolniejsze usuwanie materiału i uzyskanie bardziej gładkiej powierzchni. Rozpoczynać z użyciem tarczy z dużymi ziarnami, aby szybko usunąć zgrubnie materiał. Przejść do papieru ze średnimi ziarnami, a następnie zakończyć tarczą z drobnymi ziarnami, aby uzyskać optymalne wykończenie powierzchni. Zgrubna obróbka = ziarno 16 - 30. Średnie ziarna = ziarno 36 - 80. Dokładne wykańczanie = ziarno 100 - 120. Bardzo dokładne wykańczanie = ziarno 150 - 180. Poczekać, aż narzędzie osiągnie maksymalne obroty, przed zetknięciem go z obrabianą powierzchnią. Dociskać narzędzie do obrabianej powierzchni z minimalną siłą, pozwalając narzędziu pracować na pełnych obrotach. Skuteczność szlifowania jest najwyższa, gdy narzędzie pracuje z wysokimi obrotami. Utrzymywać kąt od 5° do 10° między narzędziem a obrabianą powierzchnią zgodnie z rysunkiem H. Tarcza powinna dotykać około 25 mm obrabianej powierzchni. Poruszać narzędzie ze stałą prędkością po linii prostej, aby zapobiec przypaleniu obrabianej powierzchni i powstaniu na niej spiralnych wzorów. Pozostawienie narzędzia nieruchomo na obrabianej powierzchni lub poruszanie narzędziem ruchami kołowymi powoduje przypalanie obrabianej powierzchni i powstawanie na niej spiralnych wzorów. Podnieść narzędzie nad obrabianą powierzchnię przed jego wyłączeniem. Przed odłożeniem narzędzia poczekać, aż przestanie się obracać. Środki ostrożności dotyczące szlifowania farby Szlifowanie farb ołowiowych NIE JEST ZALECANE z uwagi na trudność panowania nad zanieczyszczonym pyłem. Najbardziej narażone na zatrucie ołowiem są dzieci i kobiety w ciąży. Ponieważ bez wykonania analizy chemicznej stwierdzenie, czy farba zawiera ołów jest trudne, zalecamy stosowanie następujących środków ostrożności podczas szlifowania dowolnej powierzchni pokrytej farbą: W obszar szlifowania farby nie wolno wchodzić dzieciom ani kobietom w ciąży do czasu zakończenia pracy i sprzątania. Wszystkie osoby wchodzące w obszar pracy powinny korzystać z masek przeciwpyłowych lub oddechowych. Filtr w masce należy wymieniać codziennie lub niezwłocznie wtedy, gdy osoba nosząca maskę zacznie odczuwać trudności w oddychaniu. Uwaga: Stosować wyłącznie maski przeciwpyłowe przeznaczone do pracy z pyłem farb ołowiowych i ich oparami. Zwykłe maski do malowania nie zapewniają takiej ochrony. Skontaktować się z najbliższym sprzedawcą narzędzi i osprzętu BHP, aby zakupić odpowiednie atestowane środki ochrony dróg oddechowych. NIE WOLNO JEŚĆ, PIĆ ani PALIĆ w obszarze pracy, aby zapobiec spożyciu zanieczyszczonych cząsteczek farby. Pracownicy powinni się umyć PRZED jedzeniem, piciem lub paleniem tytoniu. Żywność, napoje lub papierosy itp. nie powinny być pozostawiane w obszarze pracy, gdzie pył mógłby na nich osiąść. Farbę usuwać w sposób ograniczający ilość powstającego pyłu.139 (Tłumaczenie oryginalnej instrukcji) Polski Obszary, gdzie prowadzone jest usuwanie farby, powinny zostać szczelnie oddzielone arkuszami tworzywa sztucznego o grubości 0,10 mm. Szlifowanie powinno wykonywane być tak, aby ograniczyć roznoszenie pyłu z farby poza obszar pracy. Wszystkie obrobione powierzchnie należy oczyszczać odkurzaczem i dokładnie myć codziennie, przez cały okres trwania projektu szlifowania. Należy często wymieniać fi ltry i worki odkurzacza. Plastikowe osłony należy zebrać i zutylizować wraz z wszelkimi wiórami i innymi resztkami z usuwania farby. Należy je umieścić w szczelnych pojemnikach na odpady i usunąć na drodze normalnego odbioru odpadów. Podczas sprzątania dzieci i kobiety w ciąży muszą znajdować się z dala od bezpośredniego miejsca pracy. Wszelkie zabawki, meble nadające się do mycia i przybory używane przez dzieci należy dokładnie umyć przed ponownym użyciem. Mocowanie i używanie szczotek i tarcz drucianych Szczotki druciane i tarcze druciane wkręca się bezpośrednio na wrzeciono szlifi erki bez użycia kołnierzy. B. Osłona typu 27 jest wymagana podczas używania szczotek i tarcz drucianych. Podczas pracy ze szczotkami i tarczami drucianymi nosić rękawice robocze. Mogą one być ostre. Tarcza lub szczotka nie może dotykać osłony po zamocowaniu lub podczas użytku. Akcesorium może zostać w niewidoczny sposób uszkodzone, powodując rozerwanie drutów szczotki akcesorium. Ręcznie nakręcić tarczę na wrzeciono. Wcisnąć przycisk blokady wrzeciona i użyć klucza do występu środkowego tarczy drucianej lub szczotki w celu dokręcenia tarczy lub szczotki. Aby zdemontować tarczę, wykonać powyższą procedurę w odwrotnej kolejności. Ostrzeżenie! Niewłaściwe osadzenie otworu tarczy przed włączeniem narzędzia może prowadzić do uszkodzenia narzędzia lub tarczy. Tarcz i szczotek drucianych można używać do usuwania rdzy, kamienia kotłowego i farby oraz do wygładzania powierzchni nieregularnych. Uwaga: Podczas usuwania farby szczotką lub tarczą drucianą należy stosować te same środki ostrożności, co przy szlifowaniu farby. Poczekać, aż narzędzie osiągnie maksymalne obroty, przed zetknięciem go z obrabianą powierzchnią. Dociskać narzędzie do obrabianej powierzchni z minimalną siłą, pozwalając narzędziu pracować na pełnych obrotach. Skuteczność usuwania materiału jest najwyższa, gdy narzędzie pracuje z wysokimi obrotami. W przypadku garnkowych szczotek drucianych utrzymywać kąt od 5˚ do 10˚ między narzędziem a obrabianą powierzchnią zgodnie z rysunkiem I. W przypadku tarcz drucianych utrzymywać styczność między krawędzią tarczy a obrabianą powierzchnią. Stale przesuwać narzędzie naprzód i wstecz, aby uniknąć wykonania wyżłobień w obrabianej powierzchni. Pozostawienie narzędzia nieruchomo na obrabianej powierzchni lub poruszanie narzędziem ruchami kołowymi powoduje przypalanie obrabianej powierzchni i powstawanie na niej spiralnych wzorów. Podnieść narzędzie nad obrabianą powierzchnię przed jego wyłączeniem. Przed odłożeniem narzędzia poczekać, aż przestanie się obracać. Ostrzeżenie! Zachować szczególną ostrożność podczas pracy nad krawędzią, ponieważ można w tej sytuacji spodziewać się nagłego i gwałtownego ruchu szlifi erki. Montaż i stosowanie tarcz tnących (typu 41) Do tarcz tnących zalicza się tarcze diamentowe i tarcze ścierne. Dostępne są ścierne tarcze tnące do metalu i betonu. Można również stosować tarcze tnące do cięcia betonu. UWAGA: Zamknięta dwustronna osłona do tarcz tnących typu 41 jest sprzedawana oddzielnie i wymagana podczas korzystania z tarcz tnących. Nieużycie prawidłowej podkładki kołnierzowej i prawidłowej osłony może powodować obrażenia ciała w wyniku pęknięcia tarczy i zetknięcia się z tarczą. Do tarcz tnących należy stosować podkładki kołnierzowe i gwintowane nakrętki zaciskowe (dołączone do narzędzia) o dopasowanej średnicy. Montaż zamkniętej osłony (typu 41) (rys. J, K, L) Dopasować trzy wypusty na osłonie (7) do trzech szczelin w piaście. Spowoduje to dopasowanie wypustów do szczelin w osłonie obudowy przekładni zgodnie z rysunkiem J. Naciskać osłonę w dół, aż jej wypust zablokuje się w rowku na piaście obudowy przekładni zgodnie z rysunkiem K. Obrócić osłonę (7) przeciwnie do wskazówek zegara, aby ją zablokować. Korpus osłony powinien być ustawiony między wrzecionem a operatorem, aby zapewnić optymalną ochronę operatora zgodnie z rysunkiem L. Dokręcić śrubę zatrzasku osłony, aby zamocować osłonę na obudowie przekładni. Obrócenie osłony ręką powinno być niemożliwe. Nie używać szlifi erki z luźną osłoną. Aby zdjąć osłonę, poluzować śrubę zatrzasku osłony. Następnie obrócić osłonę, aby trzy wypusty na osłonie (7) dopasowały się do trzech szczelin na piaście, po czym pociągnąć osłonę do góry. Montaż tarcz tnących Umieścić niegwintowaną podkładkę kołnierzową na wrzecionie z uniesioną częścią (pilotem) skierowaną do góry. Uniesiona część (pilot) na podkładce kołnierzowej będzie dotykać tarczy, gdy tarcza jest zamontowana.140 (Tłumaczenie oryginalnej instrukcji) Polski Położyć tarczę na podkładce kołnierzowej, ustawiając tarczę centralnie na uniesionej sekcji (pilocie). Zainstalować gwintowaną nakrętkę zaciskową z uniesioną częścią (pilotem) skierowaną tyłem do tarczy. Wcisnąć przycisk blokady wrzeciona i dokręcić nakrętkę zacisku dołączonym kluczem. Aby zdemontować tarczę, wcisnąć przycisk blokady wrzeciona i poluzować gwintowaną nakrętkę zaciskową dołączonym kluczem. Ostrzeżenie! Nie stosować tarcz do szlifowania krawędzi/ cięcia do szlifowania płaszczyzn, ponieważ nie są one przeznaczone do wytrzymywania nacisku bocznego występującego podczas szlifowania płaszczyzn. W przeciwnym razie może dojść do pęknięcia tarczy i obrażeń ciała. Poczekać, aż narzędzie osiągnie maksymalne obroty, przed zetknięciem go z obrabianą powierzchnią. Dociskać narzędzie do obrabianej powierzchni z minimalną siłą, pozwalając narzędziu pracować na pełnych obrotach. Skuteczność cięcia jest najwyższa, gdy narzędzie pracuje z wysokimi obrotami. Po rozpoczęciu cięcia i wykonaniu nacięcia w obrabianym przedmiocie nie zmieniać kąta cięcia. Zmiana kąta spowoduje zgięcie tarczy i może prowadzić do jej pęknięcia. Podnieść narzędzie nad obrabianą powierzchnię przed jego wyłączeniem. Przed odłożeniem narzędzia poczekać, aż przestanie się obracać. Eksploatacja Ostrzeżenie! Uwzględniać tempo pracy urządzenia. Nie przeciążać narzędzia. Chronić przewód zasilający, aby uniknąć jego przecięcia. Być przygotowanym na pojawienie się iskier, kiedy tarcza dotknie obrabianego elementu. Zawsze ustawiać narzędzie w takiej pozycji, w której osłona zapewnia optymalną ochronę przed tarczą. Włączanie i wyłączanie Aby włączyć narzędzie, nacisnąć włącznik (1). Aby wyłączyć narzędzie, zwolnić włącznik (1). Ostrzeżenie! Nie wyłączać obciążonego urządzenia. Wskazówki praktyczne Trzymać mocno narzędzie jedną ręką za uchwyt boczny, a drugą za uchwyt główny. W czasie szlifowania utrzymywać kąt ok. 15° pomiędzy tarczą a szlifowaną powierzchnią. Konserwacja Opisywane sieciowe/bezprzewodowe urządzenie/narzędzie Stanley Fat Max zostało zaprojektowane tak, aby zapewnić długoletnią pracę przy minimalnej konieczności konserwacji. Aby długo cieszyć się właściwą pracą urządzenia, należy odpowiednio o nie dbać i regularnie je czyścić. Ostrzeżenie! Przed przystąpieniem do konserwacji urządzeń zasilanych przewodem zasilającym/akumulatorami należy: Wyłączyć urządzenie i wyjąć wtyczkę z kontaktu. Lub wyłączyć urządzenie i wyjąć akumulator z urządzenia, jeśli jest to akumulator odłączany. Lub, jeśli akumulator jest zintegrowany, należy całkowicie rozładować akumulator i wyłączyć urządzenie. Przed czyszczeniem wyjąć wtyczkę ładowarki z gniazda zasilającego. Ładowarka nie wymaga, oprócz okresowego czyszczenia, żadnej dodatkowej konserwacji. Regularnie czyścić otwory wentylacyjne przy użyciu miękkiej szczotki albo suchej ściereczki. Regularnie czyścić obudowę silnika wilgotnym kawałkiem tkaniny. Nie używać środków czyszczących ściernych ani zawierających rozpuszczalniki. Okresowo należy rozkręcić uchwyt i wytrzepać z niego gromadzący się pył. Wymiana wtyczki sieciowej (dotyczy tylko Wielkiej Brytanii i Irlandii) Jeśli występuje konieczność montażu nowej wtyczki: Odpowiednio zutylizować starą wtyczkę. Przyłączyć brązowy przewód do zacisku fazy w nowej wtyczce. Przyłączyć niebieski przewód do zacisku zerowego. Ostrzeżenie! Nie wykonywać przyłączenia do końcówki uziemienia. Postępować zgodnie z instrukcją instalacji dołączoną do wtyczek wysokiej jakości. Zalecany bezpiecznik: 13 A. Rozwiązywanie problemów Problem Prawdopodobna przyczyna Propozycja rozwią- zania Urządzenie nie urucha- mia się. Kabel nie jest podłączony. Podłączyć narzę- dzie do sprawnego gniazdka. Kabel lub włącznik jest uszkodzony. Zlecić wymianę kabla lub włącznika w serwisie Stanley FatMax lub w autoryzowanym serwisie.141 (Tłumaczenie oryginalnej instrukcji) Polski Karta akcesoriów do szlifowania i cięcia Tarcze szlifi erskie Osłona typu 27 Osłona typu 27 Niegwintowana podkładka kołnierzowa Tarcza z piastą typu 27 Tarcza z wklęsłym środkiem typu 27 Gwintowana nakrętka zaciskowa Tarcza lamelowa/listkowa do szlifowania Osłona typu 27 Osłona typu 27 Tarcza lamelowa/listkowa do szlifowania z piastą Niegwintowana podkładka kołnierzowa Tarcza lamelowa/listkowa do szlifowania bez piasty Gwintowana nakrętka zaciskowa Tarcza tnące typu 41 Osłona typu 41 Osłona typu 41 Podkładka kołnierzowa Podkładka kołnierzowa Ścierna tarcza tnąca Diamentowa tarcza tnąca Nakrętka zacisku Nakrętka zacisku Tarcze druciane Osłona typu 27 Osłona typu 27 3-calowa garnkowa szczot- ka druciana 4-calowa garnkowa szczot- ka druciana Tarcze do szlifowania Gumowa podkładka Tarcza do szlifowania Gwintowana nakrętka zaciskowa Ochrona środowiska

Selektywna zbiórka odpadów. Produktów i akumulatorów oznaczonych tym symbolem nie wolno usuwać ze zwykłymi odpadami z gospodarstw domowych.142 (Tłumaczenie oryginalnej instrukcji) Polski Produkty i akumulatory zawierają materiały, które można odzyskać lub poddać recyklingowi, zmniejszając zapotrzebowanie na surowce. Oddawać produkty elektryczne i akumulatory do recyklingu zgodnie z krajowymi przepisami. Więcej informacji można uzyskać na stronie www.2helpU.com Dane techniczne KFBEG110 typu 1 KFBEG125 typu 1 Napięcie zasilania V prąd zmienny

Moc elektryczna W 750 750 Obroty znamio- nowe min

Średnica otworu mm 22 22 Maksymalna grubość tarczy Tarcze szlifi erskie mm 6 6 Tarcze tnące mm 3,5 3,5 Rozmiar wrzeciona M14 M14 Masa kg 1,7 1,7 Poziom ciśnienia akustycznego zgodnie z EN 60745: Ciśnienie akustyczne (L

) 96.5 dB(A), niepewność (K) 3 dB(A) Moc akustyczna (L

) 107 dB(A), niepewność (K) 3 dB(A) Sumaryczna wielkość drgań (suma wektorów trzech osi) zgodnie z normą EN 60745: Szlifowanie płaszczyzn (a h,SG ) 6,1 m/s

, niepewność pomiarowa (K) 1,5 m/s

Szlifowanie tarczą (a h,DS ) 5,6 m/s

, niepewność (K) 1,5 m/s

Deklaracja zgodności WE DYREKTYWA MASZYNOWA

KFBEG110 KFBEG125 Szlifi erka kątowa Firma Black & Decker oświadcza, że produkty opisane pod „dane techniczne” są zgodne z następującymi przepisami: 2006/42/WE, EN 60745-1:2009 + A11:2010; EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015 Produkty te są również zgodne z zapisami dyrektyw 2014/30/UE oraz 2011/65/UE. Aby otrzymać więcej informacji, należy skontaktować się z fi rmą Black & Decker pod adresem podanym poniżej lub na końcu instrukcji. Osoba niżej podpisana odpowiada za zestawienie informacji technicznych i złożenie deklaracji zgodności w imieniu fi rmy Black & Decker. R. Laverick Director of Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Wielka Brytania 27/09/2017 Gwarancja Firma Black & Decker jest pewna jakości swoich produktów i oferuje klientom 24 miesiące gwarancji od daty zakupu. Udzielona gwarancja stanowi rozszerzenie i w żaden sposób nie ogranicza ustawowych praw użytkowników. Gwarancja obowiązuje na terenie krajów członkowskich Unii Europejskiej i Europejskiej Strefy Wolnego Handlu. Aby skorzystać z gwarancji, roszczenie gwarancyjne musi być zgodne z Warunkami Black & Decker i konieczne jest przedłożenie dowodu zakupu sprzedawcy lub pracownikowi autoryzowanego serwisu. Warunki 2-letniej gwarancji Black & Decker oraz lokalizację najbliższego autoryzowanego serwisu można uzyskać na stronie internetowej www.2helpU.com lub kontaktując się z lokalnym biurem Black & Decker pod adresem podanym w tej instrukcji. Zapraszamy na naszą stronę internetową www.blackanddecker.co.uk, aby zarejestrować swój produkt Black & Decker i otrzymywać informacje o nowych produktów i ofertach specjalnych.143 (Tłumaczenie oryginalnej instrukcji) Polski BLACK+DECKER WARUNKI GWARANCJI: Produkty marki BLACK+DECKER reprezentują bardzo wysoką jakoĞü, dlatego oferujemy dla nich korzystne warunki gwarancyjne. Niniejsze warunki gwarancji nie pomniejszają praw klienta wynikających z polskich regulacji ustawowych lecz są ich uzupeánieniem. Gwarancja jest waĪna na terenie Rzeczpospolitej Polskiej. BLACK+DECKER gwarantuje sprawne dziaáanie produktu w przypadku postĊpowania zgodnego z warunkami techniczno-eksploatacyjnymi opisa- nymi w instrukcji obsáugi. Niniejszą gwarancją nie jest objĊte dodatkowe wyposaĪenie, jeĪeli nie zostaáa do niego doáączo- na oddzielna karta gwarancyjna oraz elementy wyrobu podlegające naturalnemu zuĪyciu.

1. Niniejszą gwarancją objĊte są usterki pro-

duktu spowodowane wadami produkcyjnymi i wadami materiaáowymi.

2. Niniejsza gwarancja jest waĪna po przedsta-

wieniu przez Klienta w Centralnym Serwisie Gwarancyjnym reklamowanego produktu oraz áącznie: a) poprawnie wypeánionej karty gwarancyjnej; b) waĪnego paragonu zakupu z datą sprzedaĪy taką, jak w karcie gwarancyjnej lub kopii faktury.

3. Gwarancja obejmuje bezpáatną naprawĊ

urządzenia (wraz z bezpáatną wymianą uszkodzonych cz ĊĞci) w okresie 24 miesiĊcy od daty zakupu.

4. Produkt reklamowany musi byü:

a) dostarczony bezpoĞrednio do Centralnego Serwisu Gwarancyjnego wraz z poprawnie wypeánioną Kartą Gwarancyjną i waĪnym paragonem zakupu (lub kopią faktury) oraz szczegóáowym opisem uszkodzenia, lub b) przesáany do Centralnego Serwisu Gwaran- cyjnego za poĞrednictwem punktu sprzedaĪy wraz z dokumentami wymienionymi powyĪej.

5. Koszty wysyáki do Centralnego Serwisu Gwa-

rancyjnego ponosi Serwis. Wszelkie koszty związane z zapewnieniem bezpiecznego opakowania, ubezpieczeniem i innym ryzy- kiem ponosi Klient. W przypadku odrzucenia roszczenia gwarancyjnego, produkt jest odsy- áany do miejsca nadania na koszt adresata.

6. Usterki ujawnione w okresie gwarancji bĊdą

usuniĊte przez Centralny Serwis Gwarancyj- ny w terminie: a) 14 dni roboczych od daty przyjĊcia produktu przez Centralny Serwis Gwarancyjny; b) termin usuniĊcia wady (punkt 6a) moĪe byü wydáuĪony o czas niezbĊdny do importu niezbĊdnych czĊĞci zamiennych.

7. Klient otrzyma nowy sprzĊt, jeĪeli:

a) Centralny Serwis Gwarancyjny stwierdzi na piĞmie, Īe usuniĊcie wady jest niemoĪliwe; b) produkt nie podlega naprawie, tylko wymianie bez dokonywania naprawy.

8. O ile taki sam produkt jest nieosiągalny, moĪe

byü wydany nowy produkt o nie gorszych parametrach.

9. Decyzja Centralnego Serwisu Gwarancyjne-

go odnoĞnie zasadnoĞci zgáaszanych usterek jest decyzją ostateczną.

10. Gwarancją nie są objĊte:

a) wadliwe dziaáanie lub uszkodzenia spowo- dowane niewáaĞciwym uĪytkowaniem lub uĪywaniem produktu niezgodnie z przezna- czeniem, instrukcją obsáugi lub przepisami bezpieczeĔstwa. W szczególnoĞci profe- sjonalne uĪytkowanie amatorskich narzĊdzi BLACK+DECKER powoduje utratĊ gwarancji; b) wadliwe dziaáanie lub uszkodzenia spowo- dowane przeciąĪaniem narzĊdzia, które prowadzi do uszkodzeĔ silnika, przekáadni lub innych elementów a takĪe stosowa- niem osprzĊtu innego niĪ zalecany przez BLACK+DECKER; c) mechaniczne uszkodzenia produktu i wywo- áane nimi wady;

wadliwe dziaáanie lub uszkodzenia na skutek dziaáania poĪaru, powodzi, czy teĪ innych klĊsk Īywioáowych, nieprzewidzianych wypad- ków, korozji, normalnego zuĪycia w eksploata- cji czy teĪ innych czynników zewnĊtrznych; e) produkty, w których naruszone zostaáy plom- by gwarancyjne lub, które byáy naprawiane poza Centralnym Serwisem Gwarancyjnym lub byáy przerabiane w jakikolwiek sposób; f) osprzĊt eksploatacyjny doáączony do urzą- dzenia oraz elementy ulegające naturalnemu zuĪyciu.

11. Centralny Serwis Gwarancyjny, ¿ rmy han-

dlowe, które sprzedaáy produkt, nie udzielają upowaĪnieĔ ani gwarancji innych niĪ okreĞlo- ne w karcie gwarancyjnej. W szczególnoĞci nie obejmują prawa klienta do domagania siĊ zwrotu utraconych zysków w związku z uszkodzeniem produktu.

12. Gwarancja nie wyáącza, nie ogranicza ani

nie zawiesza uprawnieĔ kupującego wyni- kających z niezgodnoĞci towaru z umową. Centralny Serwis Gwarancyjny ERPATECH ul. Bakaliowa 26, 05-080 MoĞciska tel.: (22) 862-08-08, (22) 431-05-05 faks: (22) 862-08-09144 (Tłumaczenie oryginalnej instrukcji) PolskiCZ ZÁRUýNÍ LIST

Numer seryjny Data sprzedaĪy Stempel Podpis

Adres serwisu centralnego ERPATECH ul. Bakaliowa 26 05-080 MoĞciska Tel.: 022-8620808 Fax: 022-8620809
