INSTRUKCJA OBSŁUGI KG902 BLACK & DECKER

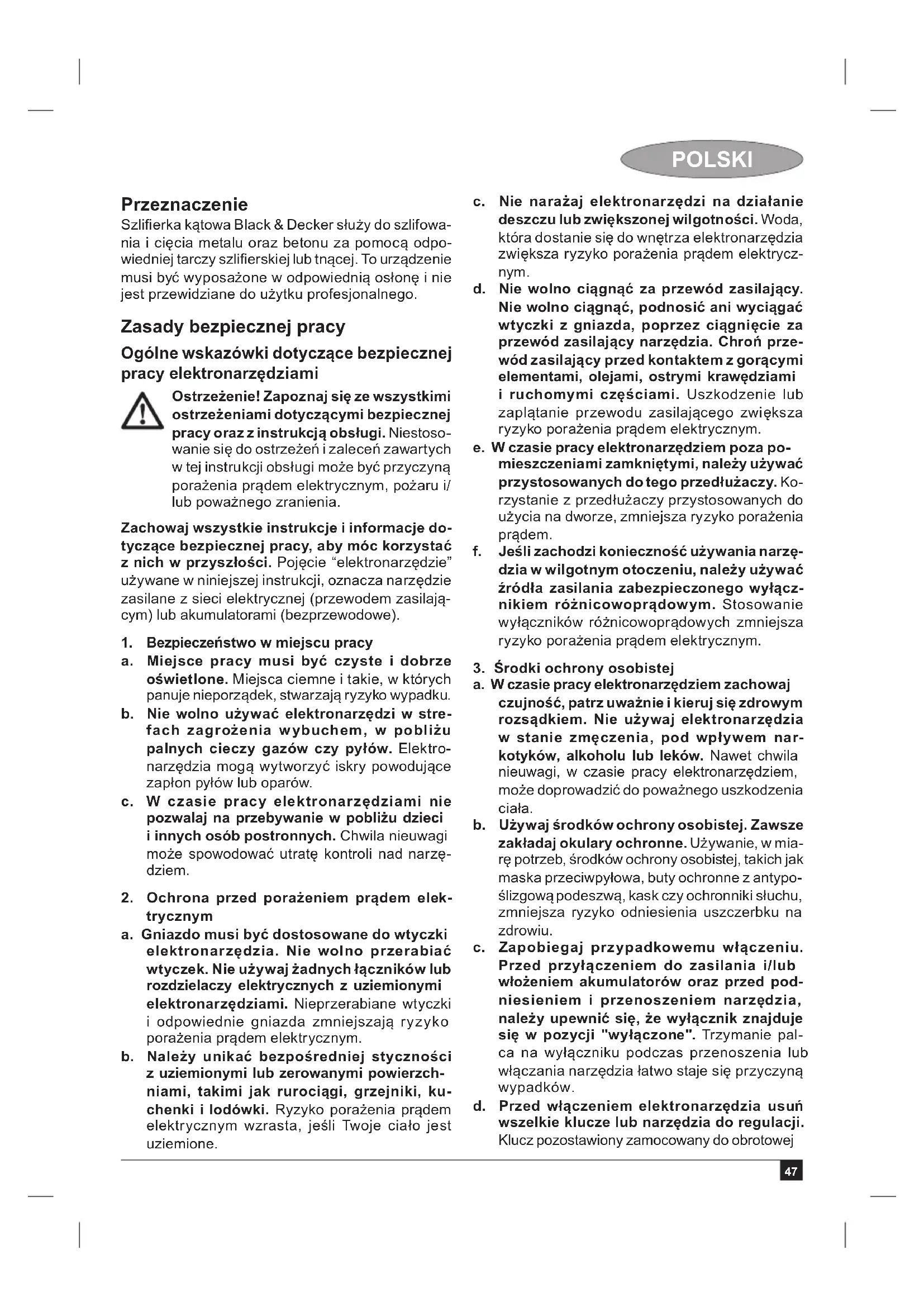

1. Bezpieczeństwo w miejscu pracy

a. Miejsce pracy musi być czyste i dobrze oświetlone. Miejsca ciemne i takie, w których panuje nieporządek, stwarzają ryzyko wypadku. b. Nie wolno używać elektronarzędzi w stre- fach zagrożenia wybuchem, w pobliżu palnych cieczy gazów czy pyłów. Elektro- narz ędzia mogą wytworzyć iskry powodujące zapłon pyłów lub oparów. c. W czasie pracy elektronarzędziami nie pozwalaj na przebywanie w pobliżu dzieci i innych osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad narzę- dziem.

2. Ochrona przed porażeniem prądem elek-

trycznym a. Gniazdo musi być dostosowane do wtyczki elektronarzędzia. Nie wolno przerabiać wtyczek. Nie używaj żadnych łączników lub rozdzielaczy elektrycznych z uziemionymi elektronarzędziami. Nieprzerabiane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem elektrycznym. b. Należy unikać bezpośredniej styczności z uziemionymi lub zerowanymi powierzch- niami, takimi jak rurociągi, grzejniki, ku- chenki i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli Twoje ciało jest uziemione. c. Nie narażaj elektronarzędzi na działanie deszczu lub zwiększonej wilgotności. Woda, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycz- nym. d. Nie wolno ciągnąć za przewód zasilający. Nie wolno ciągnąć, podnosić ani wyciągać wtyczki z gniazda, poprzez ciągnięcie za przewód zasilający narzędzia. Chroń prze- wód zasilający przed kontaktem z gorącymi elementami, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub zaplątanie przewodu zasilającego zwiększa ryzyko porażenia prądem elektrycznym. e. W czasie pracy elektronarzędziem poza po- mieszczeniami zamkniętymi, należy używać przystosowanych do tego przedłużaczy. Ko- rzystanie z przedłużaczy przystosowanych do użycia na dworze, zmniejsza ryzyko porażenia prądem. f. Je śli zachodzi konieczność używania narzę- dzia w wilgotnym otoczeniu, należy używać źródła zasilania zabezpieczonego wyłącz- nikiem różnicowoprądowym. Stosowanie wyłączników różnicowoprądowych zmniejsza ryzyko porażenia prądem elektrycznym.

3. Środki ochrony osobistej

a. W czasie pracy elektronarzędziem zachowaj czujność, patrz uważnie i kieruj się zdrowym rozsądkiem. Nie używaj elektronarzędzia w stanie zmęczenia, pod wpływem nar- kotyków, alkoholu lub leków. Nawet chwila nieuwagi, w czasie pracy elektronarzędziem, może doprowadzić do poważnego uszkodzenia ciała. b. Używaj środków ochrony osobistej. Zawsze zakładaj okulary ochronne. Używanie, w mia- rę potrzeb, środków ochrony osobistej, takich jak maska przeciwpyłowa, buty ochronne z antypo- ślizgową podeszwą, kask czy ochronniki słuchu, zmniejsza ryzyko odniesienia uszczerbku na zdrowiu. c. Zapobiegaj przypadkowemu włączeniu. Przed przyłączeniem do zasilania i/lub włożeniem akumulatorów oraz przed pod- niesieniem i przenoszeniem narzędzia, należy upewnić się, że wyłącznik znajduje się w pozycji "wyłączone". Trzymanie pal- ca na wyłączniku podczas przenoszenia lub włączania narzędzia łatwo staje się przyczyną wypadków. d. Przed włączeniem elektronarzędzia usuń wszelkie klucze lub narzędzia do regulacji. Klucz pozostawiony zamocowany do obrotowej POLSKI48 części elektronarzędzia może spowodować obrażenia. e. Nie wychylaj się nadmiernie. Przez cały czas zachowuj solidne oparcie nóg i równowagę. Dzięki temu masz lepszą kontrolę nad elektro- narzędziem w nieoczekiwanych sytuacjach. f. Zakładaj odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubranie i rękawice z dala od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. g. Jeśli sprzęt jest przystosowany do przy- łączenia urządzeń odprowadzających i zbierających pył, upewnij się, czy są one przyłączone i właściwie użytkowane. U ży- wanie takich urządzeń zmniejsza zagrożenia związane z obecnością pyłów.

4. Obsługa i konserwacja elektronarzędzi

a. Nie przeciążaj elektronarzędzia. Używaj elektronarzędzi odpowiednich do rodzaju wykonywanej pracy. Dzięki odpowiednim elektronarzędziom wykonasz pracę lepiej i w sposób bezpieczny, w tempie, do jakiego narzędzie zostało zaprojektowane. b. Nie wolno używać elektronarzędzia z ze- psutym wyłącznikiem, który nie pozwala na sprawne włączanie i wyłączanie. Narzędzie, którego nie można kontrolować za pomocą włącznika nie może być używane i musi zostać naprawione. c. Przed przystąpieniem do regulacji, wymiany akcesoriów oraz przed schowaniem elek- tronarzędzia, należy odłączyć wtyczkę od

ródła zasilania i/lub odłączyć akumulator od urządzenia. Takie środki zapobiegawcze zmniejszają ryzyko przypadkowego uruchomie- nia elektronarzędzia. d. Nie używane elektronarzędzie przechowuj poza zasięgiem dzieci i nie dopuszczaj osób nie znających elektronarzędzia lub tej instrukcji do posługiwania się elektrona- rzędziem. Elektronarzędzia są niebezpieczne w rękach niewprawnego użytkownika. e. Regularnie dokonuj konserwacji elektrona- rzędzi. Sprawdź, czy ruchome części są wła- ściwie połączone i zamocowane, czy części nie są uszkodzone oraz skontroluj wszelkie inne elementy mogące mieć wpływ na pracę elektronarzędzia. Wszystkie uszkodzenia należy naprawić przed rozpoczęciem użyt- kowania. Wiele wypadków jest spowodowanych źle utrzymanymi elektronarzędziami. f. Dbaj o czystość narz ędzi i ostrość elemen- tów tnących. Prawidłowo utrzymane narzę- dzia do cięcia o ostrych krawędziach tnących rzadziej się zakleszczają i są łatwiejsze do kontrolowania. g. Elektronarzędzi, akcesoriów i końcówek itp., należy używać zgodnie z instrukcją obsługi, uwzględniając warunki i rodzaj wykonywanej pracy. Użycie elektronarzędzi niezgodnie z przeznaczeniem może być bardzo niebezpieczne.

a. Powierzaj naprawy elektronarzędzi wy- łącznie osobom wykwalifi kowanym, uży- wającym identycznych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzę- dzia. Bezpieczne użytkowanie elektronarzędzi - wskazówki dodatkowe Ostrzeżenie! Dodatkowe wskazówki bez- pieczeństwa dotyczące szlifowania, ściera- nia, polerowania, szczotkowania oraz cięcia. ♦ Opisywane elektronarzędzie przeznaczone jest do szlifowania, ścierania, szczotkowania i cięcia. Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa i obsługi oraz rysunkami i danymi umiesz- czonymi w dołączonej do elektronarzędzia instrukcji obsługi. Nie stosowanie się do wszystkich poniższych instrukcji może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnego zranienia. ♦ Użycie niezgodnie z przeznaczeniem może być niebezpieczne i spowodować zranienie. ♦ Nie wolno używać akcesoriów, które nie są specjalnie zaprojektowane i zalecane przez producenta. Sama możliwość przyłączenia akcesoriów, nie zapewnia bezpieczeństwa ich użytkowania. ♦ Znamionowa prędkość robocza używanych akcesoriów musi być przynajmniej równa maksymalnej prędkości roboczej elektro- narzędzia. Użycie akcesoriów nieprzysto- sowanych do pracy z taką prędkością, może spowodować ich pęknięcie i rozrzucenie. ♦ Średnica zewnętrzna i grubość akcesoriów musi mieścić się w przedziale podanym dla danego elektronarzędzia. Użycie akcesoriów o złych wymiarach nie pozwala na odpowiednią ich osłonę i kontrolę pracy. ♦ Rozmiar osiek akcesoriów (tarcz, podkładek lub innych) musi być odpowiednio dobrana POLSKI49 do wrzeciona elektronarzędzia. Akcesoria, których otwory nie pasują do elektronarzędzia, nie będą wyważone, będą zbytnio wibrować i spowodować utratę kontroli nad urządzeniem. ♦ Nie wolno używać uszkodzonych akce- soriów. Przed każdym użyciem należy sprawdzić stan akcesoriów - czy tarcze nie są pęknięte, połamane lub rozwarstwione, czy szczotki nie mają poluzowanego wło- sia. Jeśli elektronarzędzie upadnie, należy sprawdzić czy nie uległo uszkodzeniu i ewentualne uszkodzone części wymienić. Po sprawdzeniu i zamocowaniu danego ak- cesorium, należy włączyć urządzenie z peł- ną prędkością na jedną minutę. Uszkodzone akcesoria zwykle pękają w czasie takiego testu. ♦ Używaj środków ochrony osobistej. W za- leżności od wykonywanej pracy, należy używać osłony na twarz, gogli lub okularów ochronnych. W razie potrzeby należy za- kładać maskę ochronną, ochronę słuchu, rękawice i fartuch, które zatrzymają drob- ne cząsteczki lub fragmenty obrabianego materiału. Ochrona oczu musi zatrzymywać cząsteczki powstające w trakcie prac różnego rodzaju. Rodzaj maski przeciwpyłowej lub oddechowej, należy dobrać w zależności od rodzaju przeprowadzanych prac. Długotrwała ekspozycja na hałas o dużym natężeniu, może spowodować uszkodzenie słuchu. ♦ Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy. Każda osoba zbliżająca się do miejsca pracy powinna musi być wyposażona w sprzęt ochrony osobistej. Części obrabianego elementu lub pękniętych akcesoriów mogą zostać odrzucone na dużą odległość i zranić osoby przebywające także poza bezpośrednią bliskością miejsca pracy. ♦ W przypadku prac, w czasie których może dojść do przecięcia własnego lub ukrytych przewodów, należy trzymać urządzenie wyłącznie za izolowane uchwyty. Przecięcie przewodu z prądem może spowodować poja- wienie się napięcia na metalowych częściach obudowy i porażenie prądem operatora. ♦ Trzymać przewód zasilania z dala od wiru- jących elementów urządzenia. W razie utraty kontroli, przewód może zostać przecięty lub nawinięty a dłoń lub ramię wciągnięte w element wirujący. ♦ Nie wolno odkładać urządzenia, dopóki tarcza nie zatrzyma się całkowicie. Ruchome elementy mogą zaczepić się o podłoże i niekon- trolowanie pociągnąć narzędzie. ♦ Nie wolno uruchamiać narzędzia w czasie przenoszenia i gdy jest blisko ciała. Przy- padkowy kontakt z wirującym elementem może spowodować wciągnięcie ubrania i przyciągnię- cie narzędzia do ciała. ♦ Okresowo czyścić otwory wentylacyjne elektronarzędzia. Wentylator silnika wciąga zabrudzenia, których duże nagromadzenie może powodować zagrożenie porażeniem prądem elektrycznym. ♦ Nie wolno uruchamiać elektronarzędzia w pobliżu palnych materiałów. Powstające iskry mogą spowodować zapłon tych materia- łów. ♦ Nie wolno używać akcesoriów, które wyma- gają chłodzenia cieczą. Użycie wody lub in- nych płynów do chłodzenia może spowodować porażenie prądem elektrycznym. Uwaga: Powyższe ostrzeżenie nie dotyczy elektro- narzędzi specjalnie przystosowanych do chłodzenia cieczą. Niebezpieczeństwem gwałtownego odrzu- tu - ostrzeżenia Gwałtowny odrzut narzędzia jest to nagła reakcja na zatrzymanie lub zaklinowanie tarczy wirującej, pod- kładki szlifi erskiej, szczotki lub innych akcesoriów. Zakleszczenie lub ścieranie powoduje gwałtowne zatrzymanie elementu wirującego, co w efekcie wymusza obrót narzędzia w kierunku przeciwnym do obrotu tarczy wokół miejsca zakleszczenia.

• Na przykład, jeśli tarcza szlifi erska zaklinuje się w obrabianym elemencie, brzeg tarczy może wbić się w powierzchnię materiału i spowodować prze- toczenie się tarczy lub jej gwałtowne odepchniecie. Tarcza może wyskoczyć w kierunku operatora lub w drugą stronę, w zależności od kierunku obrotów w chwili zakleszczenia. W takim przypadku może także pęknąć tarcza szlifi erska. Zjawisko gwałtownego odrzutu szlifi erki jest wyni- kiem niewłaściwego zastosowania i/lub niewłaści- wego postępowania lub warunków pracy. Moż

mu zapobiegać podejmując opisane niżej działania: ♦ Mocno trzymać elektronarzędzie za uchwyty oraz ustawić się w takiej pozycji, aby móc przeciwstawić się siłom odrzutu. Należy zawsze używać dołączonej dodatkowej rękojeści, która umożliwia maksymalną kontrolę nad siłami gwałtownego odrzutu lub momentem obrotowym powstającym w czasie rozruchu. Operator może opanować gwałtowne ruchy narzędzia, jeśli podejmie odpowiednie środki zapobiegawcze. POLSKI50 ♦ Nie wolno zbliżać ręki do wirujących akce- soriów. Gwałtowny odrzut może spowodować dotknięcie elementu do ręki. ♦ Nie wolno ustawiać się w obszarze, w który może zostać odepchnięte narzędzie. Narzę- dzie zostanie odrzucone w kierunku przeciwnym do kierunku obrotu tarczy. ♦ Zachować szczególną ostrożność w czasie pracy w rogach, obróbki ostrych krawędzi, itp. Unikać podskakiwania i zaczepiania tarczy. W przypadku pracy w narożnikach lub przy ostrych krawędziach, tarcza ma tendencję do obsuwania się, co prowadzi do utraty kontroli nad narzędziem. ♦ Nie wolno zakładać tarcz z łańcuchem lub zębami. Użycie takich tarcz powoduje częsty odrzut narzędzia i utratę kontroli nad nim. Dodatkowe instrukcje bezpieczeństwa dotyczące szlifowania oraz ścinania szli- fi erką ♦ Stosuj wyłącznie tarcze dopuszczone do zastosowania w danym narzędziu oraz osło- nę przystosowaną do danej tarczy. Tarcze, które nie są przeznaczone do danego narzędzia nie posiadają osłon, dlatego ich wykorzystanie stwarza niebezpieczeństwo. ♦ Osłona musi być pewnie zamocowana do na- rzędzia oraz ustawiona tak, aby jak najmniej- sza cześć tarczy skierowana była w stronę operatora, co zapewnia najwyższy możliwy poziom zabezpieczenia. Osłona pozwala na uchronienie operatora przed obrażeniami ciała spowodowanymi fragmentami tarczy oraz przed przypadkowym kontaktem z tarczą. ♦ Tarcze muszą być dostosowane do danego zastosowania. Na przykład: nie należy szli- fować boczną stroną tarczy tnącej. Tarcze tnące są przeznaczone do pracy zewnętrzną krawędzią, przyłożenie do takiej tarczy siły bocznej może spowodować jej rozerwanie. ♦ Stosuj wyłącznie podkładki mocujące w dobrym stanie, o prawidłowej wielkości oraz kształcie dobranym do danej tarczy. Prawidłowo dobrana podkładka dociska tarczę, co zmniejsza niebezpieczeństwo jej pęknięcia. Podkładki tarcz tnących mogą się różnić od tarcz przeznaczonych do szlifowania. ♦ Nie stosować zużytych tarcz z większych narzędzi. Tarcze przeznaczone do większych narzędzi nie są przystosowane do większej prędkości mniejszych narzędzi i mogą pęknąć. Dodatkowe wskazówki bezpieczeństwa dotyczące pracy przy ścinaniu szlifi erką ♦ Nie wolno zbyt mocno dociskać tarczy i do- prowadzać do jej zatrzymania. Nie wolno wykonywać zbyt głębokich cięć. Przeciąża- nie tarczy zwiększa obciążenie urządzenia oraz prawdopodobieństwo wygięcia i zaklinowania tarczy w szczelinie oraz możliwość gwałtow- nego odrzutu szlifi erki lub połamania tarczy. ♦ Nie wolno ustawiać się w linii obrotu oraz za wirująca tarczą. Jeśli tarcza w miejscu kontaktu z materiałem obraca się w kierunku od operatora, wzrasta prawdopodobieństwo odrzucenia narzędzie w kierunku operatora, gdy dojdzie do gwałtownego odrzutu szlifi erki. ♦ W razie zaklinowania tarczy lub przerwania pracy z innego powodu, należy wyłączyć elektronarzędzie i trzymać je nieruchomo aż do całkowitego zatrzymania tarczy. Nigdy nie wolno próbować wyjąć tarczy tnącej ze szczeliny ci ęcia w czasie, gdy tarcza się ob- raca, ponieważ może to spowodować gwał- towne odrzucenie szlifi erki. Należy sprawdzić przyczyny blokowania tarczy i zapobiegać im. ♦ Nie wolno wznawiać cięcia, gdy tarcza wsu- nięta jest do szczeliny cięcia. Pozwolić na całkowite rozpędzenie się tarczy i dopiero kontynuować cięcie. Tarcza może się zaklesz- czyć, przetoczyć lub wyskoczyć w przypadku ponownego włączenia urządzenia, gdy tarcza jest w szczelinie. ♦ Duże elementy i płyty należy podeprzeć tak, aby zmniejszyć ryzyko przycięcia tarczy i gwałtownego odrzutu. Duże elementy opa- dają pod własnym ciężarem. Podpory należy umieścić od spodu, na brzegu elementu oraz w pobliżu linii cięcia, po obu stronach tarczy. ♦ Należy zachować szczególną ostrożność w czasie wcinania się w istniejąca ścianę lub inne osłonięte miejsca. Tarcza może przeciąć ukryte rury z wodą, gazem, przewody z prądem lub inne elementy, co spowoduje gwałtowny odrzut szlifi erki. Zasady bezpiecznej pracy szlifi erkami - szlifowanie ♦ Nie wolno używać zbyt dużych dysków papieru szlifi erskiego. Przy wyborze tarcz uwzględnić zalecenia producenta. Dyski papieru ściernego wystające ponad podkładkę szlifi erską są niebezpieczne - mogą spowo- dować zranienie, zniszczenie podkładki lub zjawisko gwałtownego odrzutu szlifi erki. POLSKI51 Zasady bezpiecznej pracy szlifi erkami - polerowanie ♦ Nie dopuszczać do swobodnego wirowania części materiału polerskiego lub jego moco- wań. Należy zamocować lub przyciąć luźne fragmenty. Wirujące luźne paski od akcesoriów mogą owinąć się wokół palców lub zahaczyć o obrabiany element. Ostrzeżenia dotyczące pracy ze szczot- kami: ♦ Uważaj, ponieważ włosie szczotki wylatuje nawet w czasie wykonywania zwykłych prac. Nie należy przeciążać szczotki przez zbyt mocne dociskanie. Włoski ze szczotki łatwo przechodzą przez lekkie ubranie i/lub skórę. ♦ Jeśli użycie osłony jest zalecane, nie wolno dopuszczać do tarcia szczotki o osłonę. Średnica tarcz drucianych i szczotek może się zwiększać w czasie pracy pod obciążeniem lub w wyniku działania sił odśrodkowych. Bezpieczeństwo osób postronnych ♦ Opisywane urządzenie nie jest przeznaczone do użycia przez osoby o obniżonych możliwościach fi zycznych, ruchowych lub umysłowych (także dzieci) lub o zbyt małej wiedzy i doświadczeniu, jeśli nie zostały one przeszkolone lub nie pozo- stają pod opieką osoby odpowiedzialnej za ich bezpieczeństwo. ♦ Należy pilnować dzieci, aby nie bawiły się urzą- dzeniem. Pozostałe zagrożenia. W czasie pracy elektronarzędziem mogą powstać zagrożenia, które nie zostały uwzględnione w załączonej instrukcji dotyczącej bezpiecznego użytkowania. Zagrożenia te mogą wynikać z niewła- ściwego użytkowania, zbyt intensywnej eksploatacji lub innych przyczyn. Nawet w przypadku przestrzegania zasad bez- piecznej pracy i stosowania środków ochronnych, nie jest możliwe uniknięcie pewnych zagrożeń. Należą do nich: ♦ Zranienia wynikające z dotknięcia wirują- cych / ruchomych elementów. ♦ Zranienia w czasie wymiany części, ostrzy lub akcesoriów. ♦ Zranienia związane ze zbyt długotrwałym używaniem narzędzia. Pracując przez dłuż- szy czas, należy robić regularne przerwy. ♦ Ryzyko uszkodzenia słuchu. ♦ Zagroż enie dla zdrowia spowodowane wdychaniem pyłu wytwarzanego podczas użytkowania urządzenia (np.: podczas pracy w drewnie, szczególnie dębowym, bukowym oraz MDF). Drgania Podawana w tabeli danych technicznych oraz w de- klaracji zgodności z normami wartość drgań (wi- bracji), została zmierzona zgodnie ze standardową procedurą zawartą w normie EN 60745. Informacja ta może służyć do porównywania tego narzędzia z innymi. Deklarowana wartość emitowanych drgań może również służyć do przewidywania stopnia narażenia użytkownika na wibracje. Ostrzeżenie! Chwilowa siła drgań, występująca w czasie pracy elektronarzędziem, może odbiegać od podawanych wartości, w zależności od sposobu użytkowania urządzenia. Poziom wibracji może przekroczyć podawaną wartość. Przy określaniu ekspozycji na wibracje, w celu podjęcia środków ochrony osób zawodowo użytku-

cych elektronarzędzia zgodnie, z normą 2002/44/ EC, należy uwzględnić rzeczywiste warunki i rodzaj wykonywanej pracy. Także okresy przestoju i pracy bez obciążenia. Symbole na urządzeniu Na obudowie narzędzia umieszczono następujące piktogramy: Ostrzeżenie! Aby zminimalizować ryzyko zranienia, użytkownik musi zapoznać się z instrukcją obsługi. W czasie pracy opisywanym narzędziem noś okulary ochronne albo gogle. Stosuj ochronę słuchu w czasie pracy. Ochrona przed porażeniem prądem elek- trycznym To narzędzie ma podwójną izolację, dlatego też przewód uziemiający nie jest potrzebny. Zawsze sprawdzaj, czy napięcie zasilania jest zgodne z wartością podaną na tabliczce znamionowej. ♦ Ze względów bezpieczeństwa wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi lub autoryzowanemu centrum serwisowemu Black & Decker. Wyposażenie Opisywane narzędzie wyposażone jest w kilka lub wszystkie z poniższych elementów.

2. Dodatkowa rękojeść

3. Blokada wrzeciona

Montaż Ostrzeżenie! Przed rozpoczęciem montażu upew- nić się, czy narzędzie jest wyłączone i wtyczka zasilania jest odłączona. Montaż i demontaż osłony (Rys. A) Opisywane urządzenie wyposażone jest w osłonę używaną przy szlifowaniu. W przypadku cięcia należy założyć inną, przeznaczoną do tego osłonę. Osłonę używaną w czasie cięcia można nabyć w ser- wisach Black & Decker - numer części 1004484-06 do KG701/KG901 i 1004484-07 do KG902. Montaż ♦ Położyć narzędzie na stole z wrzecionem (5) skierowanym do góry. ♦ Zwolnić blokadę zaciskową (7) i trzymać osłony (4) nad narzędziem, zgodnie z ilustracją. ♦ Dopasować wypusty (8) do nacięć (9). ♦ Wcisnąć osłonę w dół i obrócić ją przeciwnie do wskazówek zegara w wymagane położenie. ♦ Zapiąć blokadę zaciskową (7), aby przymoco- wać osłonę do narzędzia. ♦ W razie potrzeby dokręcić śrubę (6), aby zwięk- szyć siłę docisku. Demontaż ♦ Zwolnić blokadę zaciskową (7). ♦ Obróci ć osłonę zgodnie ze wskazówka, aby dopasować wypusty (8) do nacięć (9). ♦ Wymontować osłonę z narzędzia. Ostrzeżenie! Nie wolno używać narzędzia bez osłony. Montaż dodatkowej rękojeści ♦ Wkręcić dodatkową rękojeść (2) w otwór mon- tażowy w narzędziu. Ostrzeżenie! Zawsze używaj dodatkowej rękojeści. Montaż i demontaż tarcz szlifi erskich lub tnących (Rys. B - D) Zawsze używaj tarczy przeznaczonej do danej pracy. Używaj tylko tarcz o właściwej średnicy i wielkości otworu tarczy (patrz dane techniczne). Montaż ♦ Zamocować osłonę, postępując zgodnie z po- wyższą instrukcją. ♦ Umieścić pierścień wewnętrzny (10) na wrze- cionie (5), jak pokazano na rysunku (Rys. B). Upewnić się, że pierścień jest umiejscowiony prawidłowo i przylega gładką stroną do ośki. ♦ Umieścić tarczę (11) na wrzecionie (5), jak poka- zano na rysunku (Rys. B). Jeśli tarcza posiada uwypuklenie na środku (12), powinno znajdować się ono od strony pierścienia wewnętrznego. ♦ Upewnić się czy tarcza jest prawidł owo umiesz- czona na pierścieniu wewnętrznym. ♦ Założyć pierścień zewnętrzny (13) na wrze- ciono. Jeśli montowana jest tarcza szlifi erska, wypukły środek pierścienia zewnętrznego musi być skierowany do wewnątrz (A na Rys. C). Jeśli montowana jest tarcza tnąca, wypukły środek pierścienia zewnętrznego musi być skierowany na zewnątrz (B na Rys. C). ♦ Trzymać wciśniętą blokadę wrzeciona (3) i do- kręcić pierścień zewnętrzny za pomocą klucza z dwoma trzpieniami (14) (Rys. D). Demontaż ♦ Trzymać wciśniętą blokadę wrzeciona (3) i polu- zować pier ścień zewnętrzny za pomocą klucza z dwoma trzpieniami (14) (Rys. D). ♦ Zdjąć pierścień zewnętrzny (13) i tarczę (11). Montaż i demontaż tarcz polerskich (Rys. D i E) Do polerowania potrzebna jest specjalna podkładka. Podkładki można nabyć u miejscowego sprzedawcy sprzętu Black & Decker. Montaż ♦ Umieścić pierścień wewnętrzny (10) na wrze- cionie (5), jak pokazano na rysunku (Rys. E). Upewnić się, że pierścień jest umiejscowiony prawidłowo i przylega gładką stroną do ośki. ♦ Nałożyć podkładkę szlifi erską (15) na wrzecio- no. ♦ Umieścić tarczę ścierną (16) na podkładce. ♦ Umieścić pierścień zewnętrzny (13) na wrzecio- nie tak, aby gładka strona przylegała do tarczy. ♦ Trzymać wciśniętą blokadę wrzeciona (3) i do- kręcić pierścień zewnętrzny za pomocą klucza z dwoma trzpieniami (14) (Rys. D). Upewnić się, że nakrętka zewnętrzna została zamontowana poprawnie oraz tarcza przylega do podkładki. Demontaż ♦ Trzymać wciśniętą blokadę wrzeciona (3) i polu- zować pierścień zewnętrzny za pomocą klucza z dwoma trzpieniami (14) (Rys. D). ♦ Zdjąć pierścień zewnętrzny (13), tarczę ścierną (16) i podkładkę szlifi erską (15). Eksploatacja Ostrzeżenie! Uwzględnij tempo pracy urządzenia. Nie przeciążaj narzędzia. ♦ Chroń przewód zasilający, aby uniknąć przecię- cia go. ♦ Bądź przygotowany na pojawienie się iskier, kiedy tarcza dotknie obrabianego elementu. POLSKI53 ♦ Ustawiaj narzędzie w takiej pozycji, w której osłona tarczy zapewnia optymalną ochronę. Włączanie i wyłączanie ♦ Aby włączyć narzędzie, przesunąć włącznik (1) do przodu, a potem wcisnąć go do wewnątrz. Zwróć uwagę, że po zwolnieniu włącznika, urządzenie nie przerwie pracować. ♦ Aby wyłączyć urządzenie, nacisnąć tylną część wyłącznika. Ostrzeżenie! Nie wyłączaj obciążonego urzą- dzenia. Wskazówki praktyczne ♦ Trzymaj mocno narzędzie jedną ręką za uchwyt dodatkowy, a drugą za uchwyt główny. ♦ W czasie szlifowania utrzymuj kąt ok. 15° po- między tarczą a szlifowaną powierzchnią. Konserwacja Opisywane sieciowe/bezprzewodowe urządzenie/ narzędzie Black & Decker zostało zaprojektowane tak, aby zapewnić długoletnią pracę przy minimalnej konieczności konserwacji. Aby długo cieszyć się właściwą pracą urządzenia, należy odpowiednio o nie dbać i regularnie je czyścić. Ostrzeżenie! Przed przystąpieniem do konserwacji elektronarzędzi zasilanych przewodem zasilającym / akumulatorami należy:

Wyłączyć urządzenie i wyjąć wtyczkę z kontaktu. ♦ Lub wyłączyć i odłączyć akumulator od urzą- dzenia, jeśli urządzenie jest wyposażone w oddzielny akumulator. ♦ Jeśli akumulator jest zintegrowany, należy go całkowicie rozładować a następnie wyłączyć urządzenie. ♦ Przed czyszczeniem wyjąć wtyczkę ładowarki z gniazda zasilającego. Ładowarka nie wyma- ga, oprócz okresowego czyszczenia, żadnej dodatkowej konserwacji. ♦ Regularnie czyścić otwory wentylacyjne przy użyciu miękkiej szczotki albo suchej ściereczki. ♦ Regularnie czyść obudowę silnika wilgotną ściereczką. Nie używać ściernych lub rozpusz- czających środków czyszczących. ♦ Okresowo rozkręcaj szczęki zaciskowe i wy- trzepać z nich gromadzący się pył. Wymiana wtyczki sieciowej (dotyczy tylko Wielkiej Brytanii i Irlandii) Jeśli występuje konieczność montażu nowej wtyczki: ♦ Poddać starą wtyczkę odpowiedniej utylizacji. ♦ Przyłączyć brązowy przewód do zacisku fazy w nowej wtyczce. ♦ Przyłączyć niebieski przewód do zacisku zero- wego. Ostrzeżenie! Nie wykonuj przyłączenia do koń- cówki uziemienia. Postępuj zgodnie z instrukcją instalacji dołączoną do wtyczek wysokiej jakości. Zalecany bezpiecznik: 13 A. Ochrona środowiska Selektywna zbiórka odpadów. Opisywa- nego produktu nie wolno utylizować razem ze zwykłymi odpadami z gospodarstw domowych. Gdy okaże się, że konieczna jest wymiana posiada- nego narzędzia Black & Decker lub nie będzie się go więcej używać, nie należy wyrzucać go razem ze śmieciami z gospodarstwa domowego. Przekaż produkt do punktu selektywnej zbiórki odpadów. Selektywna zbiórka zużytych produktów i opakowań pozwala na powtórne wyko- rzystanie użytych materiałów. Powtórne użycie materiałów pomaga chronić środo- wisko naturalne przed zanieczyszczeniem i zmniejsza zapotrzebowanie na surowce. Lokalne prawodawstwo może zapewniać możliwość selektywnej zbiórki zużytych sprzętów elektrycz- nych, poprzez pozostawienie ich w punktach na miejskich wysypiskach śmieci lub u sprzedawcy, przy zakupie nowego sprzętu. Black & Decker zapewnia możliwość zbiórki i re- cyklingu swoich produktów po zakończeniu okresu eksploatacji. Aby skorzystać z tej możliwości, pro- simy przekazać produkt do jednego z autoryzowa- nych przedstawicieli serwisowych, który odbierze je od Państwa w naszym imieniu. Adres najbliższego autoryzowanego przedstawicie- la serwisowego otrzymają Państwo kontaktując się z miejscowym biurem Black & Decker, którego adres podany jest w niniejszej instrukcji obsługi. Lista autoryzowanych przedstawicieli serwisowych oraz informacje na temat naszego serwisu posprzedaż- nego dostępne są również na stronie internetowej: www.2helpU.com. POLSKI54 Dane techniczne KG701 KG901 KG902 (Typ 1) (Typ 1) (Typ 1) Napięcie zasilania, prąd zmienny V 230 230 230 Moc W 710 900 900 Prędkość obr. bez obciążenia min

Średnica tarczy mm 115 115 125 Średnica otworu tarczy mm 22 22 22 Maks. grubość tarczy tarcza szlifi erska mm 6 6 6 tarcza tnąca mm 3,5 3,5 3,5 Rozmiar wrzeciona M14 M14 M14 Ciężar kg 2,1 2,1 2,1 Ciśnienie akustyczne (L

) 92,6 dB(A), niepewność pomiarowa (K) 3 dB(A), moc akustyczna (L

) 103,6 dB(A), niepewność pomiarowa (K) 3 dB(A) Sumaryczna wielkość drgań (suma wektorów trzech osi) zgodnie z normą EN 60745: Szlifowanie płaszczyzn (a h,SG ) 9,9 m/s

, niepewność pomiarowa (K) 1,5 m/s

, niepewność pomiarowa (K) 1,5 m/s

, Polerowanie (a h,P ) 4,6 m/s

, niepewność pomiarowa (K) 1,5 m/s

, Szlifowanie (a h,DS ) 9,6 m/s

, niepewność pomiarowa (K) 1,5 m/s

, niepewność pomiarowa (K) 1,5 m/s

Deklaracja zgodności UE DYREKTYWA MASZYNOWA KG701 / KG901 / KG902 Firma Black & Decker oświadcza, że produkty opisa- ne w sekcji "dane techniczne" spełniają wymagania norm: 2006/42/WE, EN 60745-1, EN 60745-2-3. Produkty te są również zgodne z zapisami dyrektyw 2004/108/WE oraz 2011/65/UE. Aby otrzymać więcej informacji, należy skontak- tować się z fi rmą Black & Decker pod adresem podanym poniżej lub na końcu instrukcji. Osoba niżej podpisana odpowiedzialna jest za zestawienie informacji technicznych i złożenie deklaracji zgod- ności w imieniu fi rmy Black & Decker. Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD, Wielka Brytania 2012-03-30 POLSKI55 POLSKI Black & Decker WARUNKI GWARANCJI: Produkty marki Black & Decker reprezentują bardzo wysoką jakość, dlatego oferujemy dla nich korzystne warunki gwarancyjne. Niniejsze warunki gwarancji nie pomniejszają praw klienta wynikających z polskich regulacji ustawowych lecz są ich uzupełnieniem. Gwarancja jest ważna na terenie Rzeczpospolitej Polskiej. Black & Decker gwarantuje sprawne działanie produktu w przypadku postępowania zgodnego z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi. Niniejszą gwarancją nie jest objęte dodatkowe wyposażenie, jeżeli nie została do niego dołączona oddzielna karta gwarancyjna oraz elementy wyrobu podlegające naturalnemu zużyciu.

1. Niniejszą gwarancją objęte są usterki produktu

spowodowane wadami produkcyjnymi i wadami materiałowymi.

2. Niniejsza gwarancja jest ważna po przedstawieniu

przez Klienta w Centralnym Serwisie Gwarancyjnym reklamowanego produktu oraz łącznie: a) poprawnie wypełnionej karty gwarancyjnej; b) ważnego paragonu zakupu z datą sprzedaży taką, jak w karcie gwarancyjnej lub kopii faktury.

3. Gwarancja obejmuje bezpłatną naprawę urządzenia

(wraz z bezpłatną wymianą uszkodzonych części) w okresie 24 miesięcy od daty zakupu.

4. Produkt reklamowany musi być:

a) dostarczony bezpośrednio do Centralnego Serwisu Gwarancyjnego wraz z poprawnie wypełnioną Kartą Gwarancyjną i ważnym paragonem zakupu (lub kopią faktury) oraz szczegółowym opisem uszkodzenia, lub b) przesłany do Centralnego Serwisu Gwarancyjnego za pośrednictwem punktu sprzedaży wraz z dokumentami wymienionymi powyżej.

5. Koszty wysyłki do Centralnego Serwisu

Gwarancyjnego ponosi Serwis. Wszelkie koszty związane z zapewnieniem bezpiecznego opakowania, ubezpieczeniem i innym ryzykiem ponosi Klient. W przypadku odrzucenia roszczenia gwarancyjnego, produkt jest odsyłany do miejsca nadania na koszt adresata.

6. Usterki ujawnione w okresie gwarancji będą

usunięte przez Centralny Serwis Gwarancyjny w terminie: a) 14 dni roboczych od daty przyjęcia produktu przez Centralny Serwis Gwarancyjny; b) ter min usunięcia wady (punkt 6a) może być wydłużony o czas niezbędny do importu niezbędnych części zamiennych.

7. Klient otrzyma nowy sprzęt, jeżeli:

a) Centralny Serwis Gwarancyjny stwierdzi na piśmie, że usunięcie wady jest niemożliwe; b) produkt nie podlega naprawie, tylko wymianie bez dokonywania naprawy.

8. O ile taki sam produkt jest nieosiągalny, może by

wydany nowy produkt o nie gorszych parametrach.

9. Decyzja Centralnego Serwisu Gwarancyjnego

odnośnie zasadności zgłaszanych usterek jest decyzją ostateczną.

10. Gwarancją nie są objęte:

a) wadliwe działanie lub uszkodzenia spowodowane niewłaściwym użytkowaniem lub używaniem produktu niezgodnie z przeznaczeniem, instrukcją obsługi lub przepisami bezpieczeństwa. W szczególności profesjonalne użytkowanie amatorskich narzędzi Black & Decker powoduje utratę gwarancji; b) wadliwe działanie lub uszkodzenia spowodowane przeciążaniem narzędzia, które prowadzi do uszkodzeń silnika, przekładni lub innych elementów a także stosowaniem osprzętu innego niż zalecany przez Black & Decker; c) mechaniczne uszkodzenia produktu i wywołane nimi wady;

wadliwe działanie lub uszkodzenia na skutek działania pożaru, powodzi, czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, korozji, normalnego zużycia w eksploatacji czy też innych czynników zewnętrznych; e) produkty, w których naruszone zostały plomby gwarancyjne lub, które były naprawiane poza Centralnym Serwisem Gwarancyjnym lub były przerabiane w jakikolwiek sposób; f) osprzęt eksploatacyjny dołączony do urządzenia oraz elementy ulegające naturalnemu zużyciu.

11. Centralny Serwis Gwarancyjny, fi rmy handlowe,

które sprzedały produkt, nie udzielają upoważnień ani gwarancji innych niż określone w karcie gwarancyjnej. W szczególności nie obejmują prawa klienta do domagania się zwrotu utraconych zysków w związku z uszkodzeniem produktu.

12. Gwarancja nie wyłącza, nie ogranicza ani nie
