BEDIENUNGSANLEITUNG KG902 BLACK & DECKER

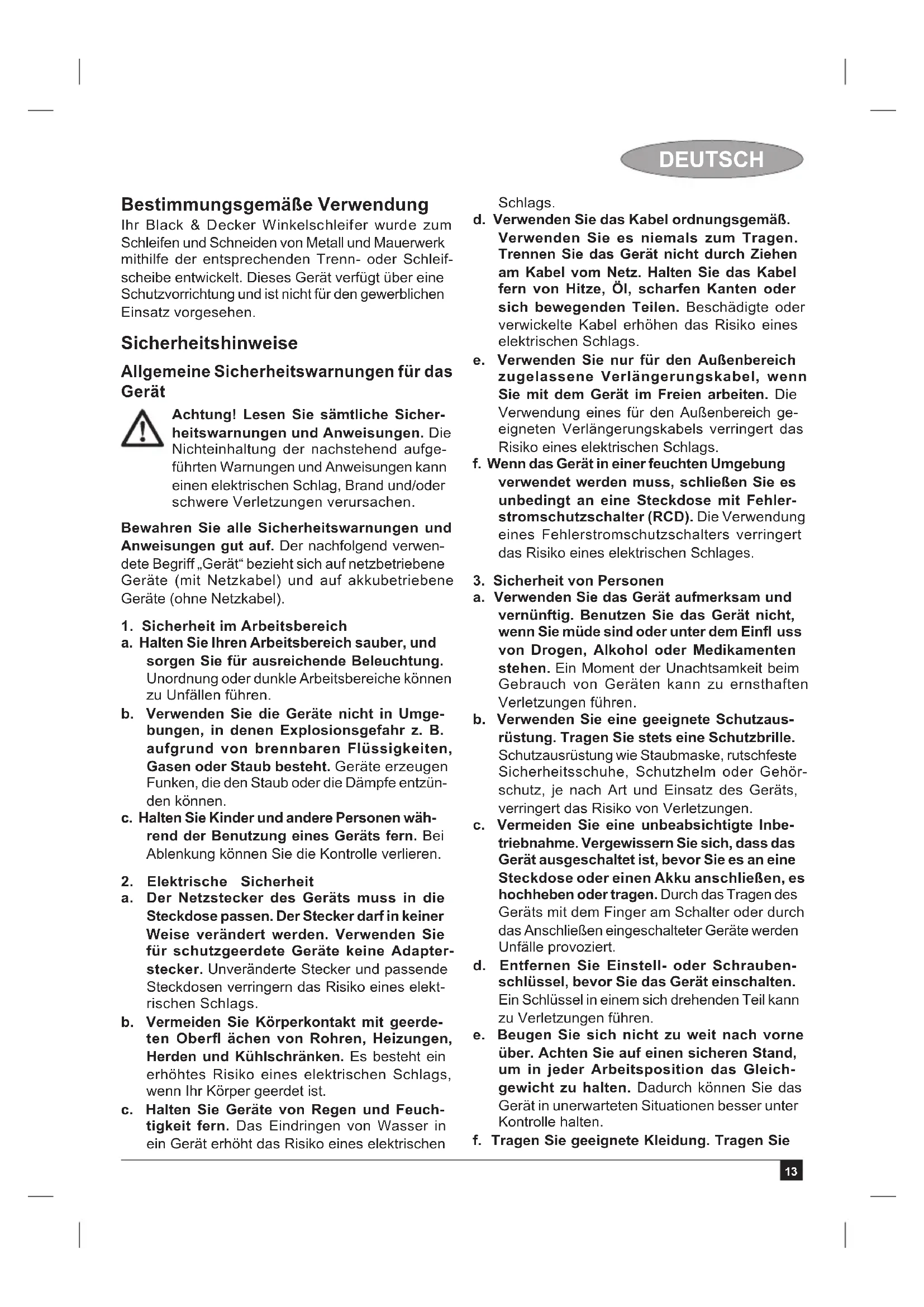

1. Sicherheit im Arbeitsbereich

a. Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für ausreichende Beleuchtung. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen. b. Verwenden Sie die Geräte nicht in Umge- bungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzün- den können. c. Halten Sie Kinder und andere Personen wäh- rend der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie für schutzgeerdete Geräte keine Adapter- stecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elekt- rischen Schlags. b. Vermeiden Sie Körperkontakt mit geerde- ten Oberfl ächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist. c. Halten Sie Geräte von Regen und Feuch- tigkeit fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags. d. Verwenden Sie das Kabel ordnungsgemäß. Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags. e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den Außenbereich ge- eigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags. f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehler- stromschutzschalter (RCD). Die Verwendung eines Fehlerstromschutzschalters verringert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a. Verwenden Sie das Gerät aufmerksam und vernünftig. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen. b. Verwenden Sie eine geeignete Schutzaus- rüstung. Tragen Sie stets eine Schutzbrille. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehör- schutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen. c. Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Durch das Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließen eingeschalteter Geräte werden Unfälle provoziert. d. Entfernen Sie Einstell- oder Schrauben- schlüssel, bevor Sie das Gerät einschalten. Ein Schlüssel in einem sich drehenden Teil kann zu Verletzungen führen. e. Beugen Sie sich nicht zu weit nach vorne über. Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleich- gewicht zu halten. Dadurch können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten. f. Tragen Sie geeignete Kleidung. Tragen Sie14 DEUTSCH keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g. Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig ver- wendet werden. Das Verwenden einer Stau- bauffangvorrichtung verringert Gefährdungen durch Staub.

4. Gebrauch und Pfl ege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für Ihre Arbeit passende Gerät. Durch das Arbeiten in dem für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit. b. Verwenden Sie das Gerät nicht, wenn der Ein-/Ausschalter nicht funktioniert. Ein Ge- rät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c. Ziehen Sie den Stecker aus der Steckdose, und/oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zube- hörteile wechseln oder das Gerät lagern. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e. Halten Sie Geräte in einem einwandfreien Zu- stand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten. f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g. Verwenden Sie Geräte, Zubehör, Einsätze usw. entsprechend diesen Anweisungen, und berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährli- chen Situationen führen.

a. Lassen Sie das Gerät nur von qualifi ziertem Fachpersonal und nur mit Originalersatztei- len reparieren. So wird gewährleistet, dass die Sicherheit des Geräts erhalten bleibt. Zusätzliche Sicherheitswarnungen für das Gerät Achtung! Zusätzliche Sicherheitswarnun- gen zum Schleifen, Bürsten, Polieren und Trennschleifen ♦ Dieses Gerät dient zum Schleifen, Bürsten, Polieren sowie zum Trennschleifen. Machen Sie sich mit sämtlichen Sicherheitswar- nungen, Anweisungen, Abbildungen und technischen Daten des Geräts vertraut. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann einen elektrischen Schlag, Brände und/oder schwere Verletzungen verur- sachen. ♦ Die unsachgemäße Verwendung von Gerä- ten ist gefährlich und kann Verletzungen zur Folge haben. ♦ Verwenden Sie keine Zubehörteile, die nicht speziell für die Verwendung mit dem Gerät bestimmt und von Hersteller empfohlen sind. Die Tatsache, dass sich ein Zubehörteil an das Gerät anbringen lässt, gewährleistet keinen sicheren Betrieb. ♦ Die Nenndrehzahl des Zubehörteils muss mindestens der auf dem Gerät angegebenen maximalen Drehzahl entsprechen. Zubehör- teile, deren Nenndrehzahl überschritten wird, können brechen, Einzelteile können umherge- schleudert werden. ♦ Der Außendurchmesser und die Stärke von Zubehörteilen müssen den Nennabmessun- gen des Geräts entsprechen. Zubehörteile mit falschen Abmessungen werden nicht ordnungs- gemäß geschützt und gesteuert. ♦ Das Passstück von Scheiben, Flanschen, Schleiftellern und anderem Zubehör muss exakt auf die Spindel des Geräts passen. Zubehörteile mit Anschlussstücken, die nicht den Befestigungsteilen des Geräts entsprechen, laufen ungleichmäßig, vibrieren übermäßig und können einen Kontrollverlust zur Folge haben. ♦ Verwenden Sie keine beschädigten Zubehör- teile. Überprüfen Sie Zubehörteile vor jeder Verwendung auf Folgendes: Trennscheiben auf Späne und Risse; Schleifteller auf Ris- se, Verschleiß und überdurchschnittliche Abnutzung; Drahtbürsten auf lose oder angebrochene Drähte. Überprüfen Sie her-15 DEUTSCH untergefallene Geräte und Zubehörteile auf Beschädigungen, und bringen Sie ggf. ein unbeschädigtes Zubehörteil an. Betreiben Sie das Gerät, nachdem Sie es kontrolliert und ein Zubehörteil angebracht haben, eine Minute lang bei maximaler Leerlaufdrehzahl. In der Regel brechen beschädigte Zubehörteile während dieser Testphase. ♦ Tragen Sie eine geeignete Schutzausrüs- tung. Verwenden Sie entsprechend der An- wendung einen Gesichtsschutzschild bzw. eine Sicherheitsbrille. Tragen Sie ggf. eine Staubschutzmaske, einen Gehörschutz, Handschuhe und eine Werkstattschürze, die kleine Schleif- bzw. Werkstückteile auf- halten kann. Der Augenschutz muss bei der jeweiligen Anwendung umhergeschleuderte Kleinteile abfangen können. Die Staubschutz- maske oder Atemschutzmaske muss den bei der jeweiligen Anwendung anfallenden Staub fi ltern können. Dauerhafter starker Lärm kann Gehörschäden verursachen. ♦ Sorgen Sie dafür, dass unbeteiligte Perso- nen einen Sicherheitsabstand zum Arbeits- bereich einhalten. Alle Personen im Arbeits- bereich müssen über eine Schutzausrüs- tung verfügen. Bruchstücke von Werkstücken oder Zubehörteilen können umhergeschleudert werden und auch außerhalb des unmittelbaren Arbeitsbereichs Verletzungen verursachen. ♦ Halten Sie das Gerät ausschließlich an den isolierten Grifffl ächen, wenn Sie Arbeiten ausführen, bei denen das Werkzeug ein verdecktes Kabel oder das Gerätekabel be- rühren könnte. Der Kontakt mit stromführenden Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen. ♦ Halten Sie das Kabel vom rotierenden Zube- hörteil fern. Wenn Sie die Kontrolle verlieren, kann das Kabel durchtrennt werden oder sich im Zubehörteil verfangen. Dies kann dazu führen, dass die Hand oder der Arm in das rotierende Zubehörteil gezogen werden. ♦ Legen Sie das Gerät erst dann ab, wenn das Zubehörteil zum vollständigen Stillstand gekommen ist. Das rotierende Zubehörteil kann die Oberfl äche der Ablage erfassen und das Gerät zurückschlagen lassen. ♦ Betreiben Sie das Gerät nicht, während Sie es seitlich tragen. Das rotierende Zubehörteil kann sich in der Kleidung verfangen und in Kontakt mit Ihrem Körper kommen. ♦ Reinigen Sie die Lüftungsschlitze des Geräts regelmäßig. Der Motorlüfter verur- sacht eine Staubansammlung innerhalb des Gehäuses. Große Mengen angesammelten Metallstaubs können elektrische Fehlfunktionen und Stromschläge verursachen. ♦ Betreiben Sie das Gerät nicht in der Umge- bung brennbarer Materialien. Diese Materi- alien können durch Funken entzündet werden. ♦ Verwenden Sie keine Zubehörteile, die fl üssige Kühlmittel erfordern. Wasser oder andere fl üssige Kühlmittel können Stromschläge verursachen. Hinweis: Die vorherige Warnung gilt nicht für Ge- räte, die speziell für Flüssigkeitssysteme entwickelt wurden. Rückschlag und zugehörige Warnungen Ein Rückschlag ist eine plötzliche Bewegung, die durch eine Scheibe, einen Schleifteller, eine Bürste oder ein anderes verklemmtes oder verfangenes Zubehörteil verursacht wird. Wenn sich ein rotie- rendes Zubehörteil verklemmt oder verkantet, wird dieses plötzlich abgebremst, sodass das Gerät an der Befestigungsstelle unkontrolliert in die der Drehrichtung des Zubehörteils entgegengesetzte Richtung ausschlägt. Beispielsweise kann das Verklemmen bzw. Verkan- ten einer Trennscheibe dazu führen, dass die Kante der Scheibe am Quetschpunkt in die Oberfl äche des Werkstücks eindringt und die Scheibe heraustritt oder ausschlägt. Entsprechend der Drehrichtung zum Zeitpunkt des Verklemmens springt die Scheibe entweder in Richtung des Bedieners oder in die Gegenrichtung. Trennscheiben können unter diesen Bedingungen auch brechen. Ein Rückschlag wird durch falsche Bedienung bzw. unsachgemäße Verwendung des Geräts oder un- geeignete Arbeitsbedingungen hervorgerufen. Er kann durch die folgenden Vorsichtsmaßnahmen vermieden werden. ♦ Durch einen festen Griff mit beiden Hän- den und eine entsprechende Körper- und Armhaltung können die Kräfte eines Rück- schlags aufgefangen werden. Verwenden Sie stets einen Zusatzgriff, wenn dieser im Lieferumfang enthalten ist, um Rückschläge und Drehmomentkräfte beim Starten des Geräts zu vermeiden. Drehmoment- bzw. Rückschlagkräfte können vom Bediener durch entsprechende Vorsichtsmaßnahmen kontrol- liert werden. ♦ Halten Sie Ihre Hände stets von rotierenden Zubehörteilen fern. Ein Rückschlag kann16 DEUTSCH dazuführen, dass das Zubehörteil Ihre Hände berührt. ♦ Meiden Sie die Bereiche, in die sich das Gerät im Fall eines Rückschlags bewegen würde. Das Gerät wird bei einem Rückschlag entgegen der Drehrichtung der Scheibe zum Zeitpunkt des Verkantens bewegt. ♦ Gehen Sie bei der Arbeit in Ecken, an schar- fen Kanten usw. besonders vorsichtig vor. Vermeiden Sie ein Springen bzw. Verkanten des Zubehörteils. Ecken, scharfe Kanten und das Springen des Geräts können dazu führen, dass sich das Zubehörteil verfängt und einen Kontrollverlust bzw. Rückschlag verursacht. ♦ Verwenden Sie kein Ketten- oder gezahntes Sägeblatt. Diese Sägeblätter verursachen häufi g einen Rückschlag oder den Verlust der Gerätekontrolle. Besondere Sicherheitshinweise zum Schleifen und Trennschleifen ♦ Verwenden Sie ausschließlich für das Gerät zugelassene Scheiben und die dafür vorge- sehenen Schutzvorrichtungen. Scheiben, die nicht für das Gerät entwickelt wurden, können nicht ausreichend geschützt werden und sind unsicher. ♦ Die Schutzvorrichtung muss sicher am Ge- rät angebracht und auf ein Höchstmaß an Sicherheit eingestellt werden. Dabei zeigt der kleinstmögliche Teil der Scheibe offen in Richtung des Bedieners. Die Schutzvor- richtung dient zum Schutz des Bedieners vor Bruchstücken und einem unbeabsichtigten Berühren der Scheibe. ♦ Scheiben dürfen ausschließlich für emp- fohlene Anwendungen verwendet werden. Verwenden Sie beispielsweise die Seite einer Trennscheibe nicht zum Schleifen. Trennscheiben dienen zum horizontalen Durch- trennen. Wird Druck auf deren Seiten ausgeübt, können diese Scheiben splittern. ♦ Verwenden Sie stets unbeschädigte Schei- benfl ansche der richtigen Größe und Form für die entsprechende Scheibe. Geeignete Scheibenflansche stützen die Scheibe und vermindern so die Gefahr von Scheibenbruch. Trennscheibenflansche unterscheiden sich möglicherweise von Schleifscheibenfl anschen. ♦ Verwenden Sie keine abgenutzten Scheiben von größeren Geräten. Scheiben für größere Geräte sind nicht für die höheren Drehzahlen von kleineren Geräten ausgelegt und können brechen. Weitere besondere Sicherheitshinweise zum Trennschleifen ♦ Vermeiden Sie ein Blockieren der Trenn- scheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte durch. Eine Überlastung der Trennscheibe erhöht die Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Scheiben- bruchs. ♦ Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn sich die Scheibe am Werkstück von ihnen wegbewegt, kann Ihnen im Fall eines Rückschlags das Gerät mit der sich drehenden Scheibe entgegenge- schleudert werden. ♦ Wenn die Trennscheibe verkantet oder Sie die Arbeit aus sonstigen Gründen unterbre- chen, schalten Sie das Gerät aus, und halten Sie es ruhig, bis die Scheibe vollständig zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, da sonst ein Rückschlag erfolgen kann. Ermitteln Sie die Ursache für die verkantete Trennscheibe, und ergreifen Sie entsprechende Gegenmaßnahmen. ♦ Schalten Sie das Gerät nicht wieder ein, solange es sich im Werkstück befindet. Warten Sie, bis die Trennscheibe die volle Drehzahl erreicht hat, bevor Sie das Gerät wieder in den Schnitt einführen. Wenn das Gerät im Werkstück gestartet wird, kann es verkanten, aus dem Werkstück springen oder einen Rückschlag verursachen. ♦ Stützen Sie Platten oder große Werkstücke ab, um die Gefahr einer eingeklemmten Trennscheibe und eines Rückschlags zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten des Schnitts von unten abgestützt werden, und zwar nahe der Schnittlinie und nahe am Werkstückrand. ♦ Gehen Sie beim Aussägen in Wänden oder sonstigen unübersichtlichen Bereichen besonders vorsichtig vor. Die eintauchen- de Trennscheibe kann in Gas-, Wasser-oder elektrische Leitungen eindringen oder andere Objekte schneiden, die einen Rückschlag ver- ursachen. Besondere Sicherheitshinweise zum Sand- papierschleifen ♦ Verwenden Sie keine überdimensionierten Schleifblätter. Befolgen Sie die Hersteller- angaben zur Schleifblattgröße. Schleifblätter,17 DEUTSCH die über den Schleifteller herausragen, können Verletzungen verursachen und zum Blockieren bzw. Zerreißen der Schleifblätter oder zum Rückschlag führen. Besondere Sicherheitshinweise zum Ar- beiten mit der Polierhaube ♦ Vergewissern Sie sich, dass keine losen Teile der Polierhaube oder deren Befesti- gung umherschleudern können. Fixieren oder kürzen Sie lose Befestigungen. Lose und frei umherschleudernde Befestigungen können sich um Ihre Finger schlingen oder sich am Werkstück verhaken. Besondere Sicherheitshinweise zum Ar- beiten mit Drahtbürsten ♦ Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstü- cke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Drahtstücke können dünne Kleidung und/oder Haut problem- los durchdringen. ♦ Wenn zum Verwenden der Drahtbürste eine Schutzvorrichtung empfohlen wird, achten Sie darauf, dass Drahtscheibe und -bürste nicht durch diese behindert werden. Aufgrund von Betriebsbelastung und Zentri- fugalkräften kann sich der Durchmesser von Drahtscheibe und -bürste vergrößern. Sicherheit anderer Personen

Dieses Gerät darf nicht von Personen (ein- schließlich Kindern) mit eingeschränkten körper- lichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Kenntnissen bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet. ♦ Kinder müssen beaufsichtigt werden, um sicher- zustellen, dass sie nicht mit dem Gerät spielen. Restrisiken. Für den Gebrauch dieses Geräts verbleiben zu- sätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Si- cherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt: ♦ Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verur- sacht werden. ♦ Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verur- sacht werden. ♦ Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein. ♦ Beeinträchtigung des Gehörs. ♦ Gesundheitsrisiken durch das Einatmen von Staub bei Verwendung des Geräts (bei- spielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan). Vibration Die in den Abschnitten „Technische Daten“ und „EG- Konformitätserklärung“ angegebenen Werte für die Vibrationsemission wurden mit einer Standard- Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden. Achtung! Die bei Verwendung des Geräts auftre- tende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebe- nenfalls kann die Vibration über dem angegebenen Wert liegen. Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Ver- wendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können. Warnsymbole am Gerät Am Gerät sind folgende Warnsymbole angebracht: Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungs- gefahr. Tragen Sie eine Schutzbrille, wenn Sie mit dem Gerät arbeiten. Tragen Sie einen Gehörschutz, wenn Sie mit dem Gerät arbeiten.18 DEUTSCH Elektrische Sicherheit Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. ♦ Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden. Merkmale Dieses Gerät verfügt über einige oder alle der fol- genden Merkmale.

2. Seitlicher Haltegriff

3. Spindelarretierung

4. Schutzvorrichtung

Montage Achtung! Vergewissern Sie sich vor der Montage, dass das Gerät ausgeschaltet ist und der Netzste- cker gezogen wurde. Anbringen und Entfernen der Schutzvor- richtung (Abb. A bis B) Das Gerät ist mit einer Schutzvorrichtung ausgestat- tet, die nur für Schleifarbeiten vorgesehen ist. Wenn mit dem Gerät Schneidearbeiten ausgeführt werden sollen, muss eine entsprechende Schutzvorrichtung angebracht werden. Für Schneidearbeiten sind die Schutzvorrichtungen mit der Teilenummer 1004484- 06 für KG701/KG901 und 1004484-07 für KG902 erhältlich und können über eine Black & Decker Werkstatt bezogen werden. Montage ♦ Legen Sie das Gerät mit der Spindel (5) nach oben auf einen Tisch. ♦ Entriegeln Sie die Klemmvorrichtung (7), und positionieren Sie die Schutzvorrichtung (4) wie dargestellt über dem Gerät. ♦ Richten Sie die Zapfen (8) an den Aussparungen (9) aus. ♦ Drücken Sie die Schutzvorrichtung nach unten, und drehen Sie sie entgegen dem Uhrzeigersinn in die gewünschte Position. ♦ Verriegeln Sie die Klemmvorrichtung (7), um die Schutzvorrichtung am Gerät zu befestigen. ♦ Ziehen Sie, falls erforderlich, die Schraube (6) fest, um die Haltekraft zu erhöhen. Abnehmen ♦ Entriegeln Sie die Klemmvorrichtung (7). ♦ Drehen Sie die Schutzvorrichtung im Uhrzeiger- sinn, um die Zapfen (8) an den Aussparungen (9) auszurichten. ♦ Entfernen Sie die Schutzvorrichtung vom Gerät. Achtung! Verwenden Sie das Gerät keinesfalls ohne Schutzvorrichtung. Anbringen des seitlichen Haltegriffs ♦ Schrauben Sie den seitlichen Haltegriff (2) in eines der Montagelöcher des Geräts. Achtung! Verwenden Sie stets den seitlichen Haltegriff. Anbringen und Abnehmen von Schleif- oder Trennscheiben (Abb. B bis D) Verwenden Sie stets die für die jeweilige Arbeit pas- sende Scheibenart. Verwenden Sie stets Scheiben mit geeignetem Durchmesser und Bohrungsdurch- messer (siehe „Technische Daten“). Montage ♦ Bringen Sie die Schutzvorrichtung wie oben beschrieben an. ♦ Setzen Sie den inneren Flansch (10) wie in Abb. B dargestellt auf die Spindel (5) auf. Über- prüfen Sie, ob der Flansch ordnungsgemäß an den abgefl achten Seiten der Spindel aufsitzt. ♦ Setzen Sie die Scheibe (11) wie in Abb. B darge- stellt auf die Spindel (5) auf. Weist die Scheibe in der Mitte eine Erhöhung (12) auf, muss diese Erhöhung in Richtung des inneren Flansches zeigen. ♦ Überprüfen Sie, dass die Scheibe richtig auf dem inneren Flansch aufsitzt. ♦ Setzen Sie den äußeren Flansch (13) auf die Spindel auf. Beim Anbringen einer Schleifschei- be ist darauf zu achten, dass die Erhöhung in der Mitte des äußeren Flansches in Richtung der Scheibe zeigt (A in Abb. C). Beim Anbringen einer Trennscheibe muss die Erhöhung in der Mitte des äußeren Flanschs von der Scheibe weg zeigen (B in Abb. C). ♦ Halten Sie die Spindelarretierung (3) gedrückt, und ziehen Sie den äußeren Flansch mithilfe des Zweilochschlüssels (14) fest (Abb. D). Abnehmen ♦ Halten Sie die Spindelarretierung (3) gedrückt, und lösen Sie den äußeren Flansch (13) mithilfe des Zweilochschlüssels (14) (Abb. D). ♦ Nehmen Sie den äußeren Flansch (13) und die Scheibe (11) ab. Anbringen und Abnehmen der Schleif- scheibe (Abb. D und E) Zum Schleifen wird ein Schleifteller benötigt.19 DEUTSCH Schleifteller erhalten Sie im Black & Decker Fach- handel als Zubehörteil. Anbringen ♦ Setzen Sie den inneren Flansch (10) wie in Abb. E dargestellt auf die Spindel (5) auf. Über- prüfen Sie, ob der Flansch ordnungsgemäß an den abgefl achten Seiten der Spindel aufsitzt. ♦ Setzen Sie den Schleifteller (15) auf die Spindel auf. ♦ Setzen Sie die Schleifscheibe (16) auf den Schleifteller auf. ♦ Setzen Sie den äußeren Flansch (13) so auf die Spindel auf, dass die Erhöhung in der Mitte des Flansches von der Scheibe weg zeigt. ♦ Halten Sie die Spindelarretierung (3) gedrückt, und ziehen Sie den äußeren Flansch mithilfe des Zweilochschlüssels (14) fest (Abb. D). Überprüfen Sie, ob der äußere Flansch korrekt angebracht ist und die Scheibe fest aufsitzt. Abnehmen ♦ Halten Sie die Spindelarretierung (3) gedrückt, und lösen Sie den äußeren Flansch (13) mithilfe des Zweilochschlüssels (14) (Abb. D). ♦ Entfernen Sie den äußeren Flansch (13), die Schleifscheibe (16) und den Schleifteller (15). Gebrauch Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Geräts. ♦ Achten Sie auf sorgfältige Kabelführung, um unbeabsichtigte Kabelschäden zu vermeiden. ♦ Beachten Sie, dass Funken entstehen können, wenn die Schleif- oder Trennscheibe mit dem Werkstück in Berührung kommt. ♦ Positionieren Sie das Gerät stets so, dass Sie durch die Schutzvorrichtung optimal vor der Schleif- oder Trennscheibe geschützt sind. Ein- und Ausschalten ♦ Zum Einschalten des Geräts schieben Sie den Ein-/Ausschalter (1) nach vorn. Beachten Sie, dass das Gerät weiter läuft, wenn Sie den Schalter loslassen. ♦ Zum Ausschalten des Geräts drücken Sie auf den hinteren Teil des Ein-/Ausschalters. Achtung! Schalten Sie das Gerät nicht unter Last aus. Hinweise für optimale Arbeitsergebnisse ♦ Halten Sie das Gerät mit einer Hand am seit- lichen Haltegriff und der anderen Hand am Hauptgriff sicher fest. ♦ Achten Sie beim Schleifen auf einen Winkel von ca. 15 zwischen der Schleifscheibe und der Oberkante des Werkstücks. Wartung Ihr Black & Decker Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwi- ckelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pfl ege und Reinigung voraus. Achtung! Vor dem Ausführen jeglicher Wartungsar- beiten an Geräten mit und ohne Netzkabel: ♦ Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker. ♦ Wenn das Gerät über einen separaten Batterie- pack oder Akku verfügt, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät. ♦ Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig. ♦ Ziehen Sie das Ladegerät aus der Netzsteck- dose, bevor Sie es reinigen. Das Ladegerät be- nötigt keine Wartung, es sollte aber regelmäßig gereinigt werden. ♦ Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts und des Ladegeräts mit einer wei- chen Bürste oder einem trockenen Tuch. ♦ Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reini- gungsmittel auf Lösungsmittelbasis. ♦ Öffnen Sie regelmäßig das Spannfutter, und entfernen Sie durch Klopfen ggf. Staub aus dem Inneren des Geräts. Austauschen des Netzsteckers (nur Groß- britannien und Irland) Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angeschlossen werden muss: ♦ Entsorgen Sie den alten Stecker auf sachge- rechte Weise. ♦ Verbinden Sie die braune Leitung mit dem spannungsführenden Anschluss des Steckers. ♦ Verbinden Sie die blaue Leitung mit dem neut- ralen Anschluss. Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 13 A. Umweltschutz Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.20 DEUTSCH Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu. Durch die separate Sammlung von aus- gedienten Produkten und Verpackungs- materialien können Rohstoffe recycelt und wiederverwendet werden. Die Wiederver- wendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf. Die Verordnung zur Abfallentsorgung Ihrer Gemein- de sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen. Black & Decker nimmt Ihre ausgedienten Black & De- cker Geräte gern zurück und sorgt für eine umwelt- freundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertrags- werkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner fi nden Sie auch im Internet unter: www.2helpU.com. Technische Daten KG701 KG901 KG901 (Type 1) (Type 1) (Type 1) Eingangsspannung Vac 230 230 230 Leistungsaufnahme W 710 900 900 Leerlaufdrehzahl min

Scheibendurchmesser mm 115 115 125 Bohrungsdurchmesser der Scheibe mm 22 22 22 Max. Scheibenstärke Schleifscheiben mm 6 6 6 Trennscheiben mm 3,5 3,5 3,5 Spindelgewinde M14 M14 M14 Gewicht kg 2,1 2,1 2,1

(Schalldruckpegel) 92,6 dB(A), Unsicherheit(K) 3dB(A),

(Schallleistungspegel) 103,6 dB(A), Unsicherheit(K) 3dB(A) Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) gemäß EN 60745: Oberfl ächenschleifen (a h, SG ) 9,9 m/s

, Unsicherheit (K) 1,5 m/s

, Unsicherheit (K) 1,5 m/s

, Unsicherheit (K) 1,5 m/s

, Unsicherheit (K) 1,5 m/s

Unsicherheit (K) 1,5 m/s

EG-Konformitätserklärung MASCHINENRICHTLINIE KG701 / KG901 / KG902 Black & Decker erklärt, dass diese unter “Techni- sche Daten” beschriebenen Geräte übereinstimmen mit: 2006/42/EG, EN 60745-1, EN 60745-2-3. Diese Produkte entsprechen außerdem den Richt- linien 2004/108/EG und 2011/65/EU. Weitere Informationen erhalten Sie von Black & De- cker unter der folgenden Adresse. Diese befi ndet sich auch auf der Rückseite dieser Anleitung. Der Unterzeichnete ist verantwortlich für die Zusam- menstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab. Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD, United Kingdom 30/03/2012 Garantie Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnli- che Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsan- sprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA. Tritt innerhalb von 24 Monaten ab Kaufdatum an ei- nem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangel- haften Gerätes, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen: ♦ wenn das Gerät gewerblich, berufl ich oder im Verleihgeschäft benutzt wurde;21 DEUTSCH ♦ wenn das Gerät missbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde; ♦ wenn das Gerät durch irgendwelche Fremdein- wirkung beschädigt wurde; ♦ wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerk- statt oder des Black & Decker Kundendiensts unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner fi nden Sie auch im Internet unter: www.2helpU.com. Bitte besuchen Sie unsere Website www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte fi nden Sie unter www.blackanddecker.de.22 FRANÇAIS Utilisation Votre meuleuse d’angle Black & Decker est conçue pour meuler et couper du métal et de la pierre à l’aide du disque de meulage ou de coupe approprié. Avec la protection appropriée, cet outil est destiné à une utilisation exclusivement domestique. Consignes de sécurité Consignes de sécurité concernant les outils électroportatifs Attention ! Lisez avec attention tous les avertissements et toutes les instruc- tions. Le non-respect de cette consigne peut entraîner une électrocution, un incen- die et/ou de graves blessures. Conservez tous les avertissements et instruc- tions pour référence ultérieure. La notion d’« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant avec piles (sans fi l).
