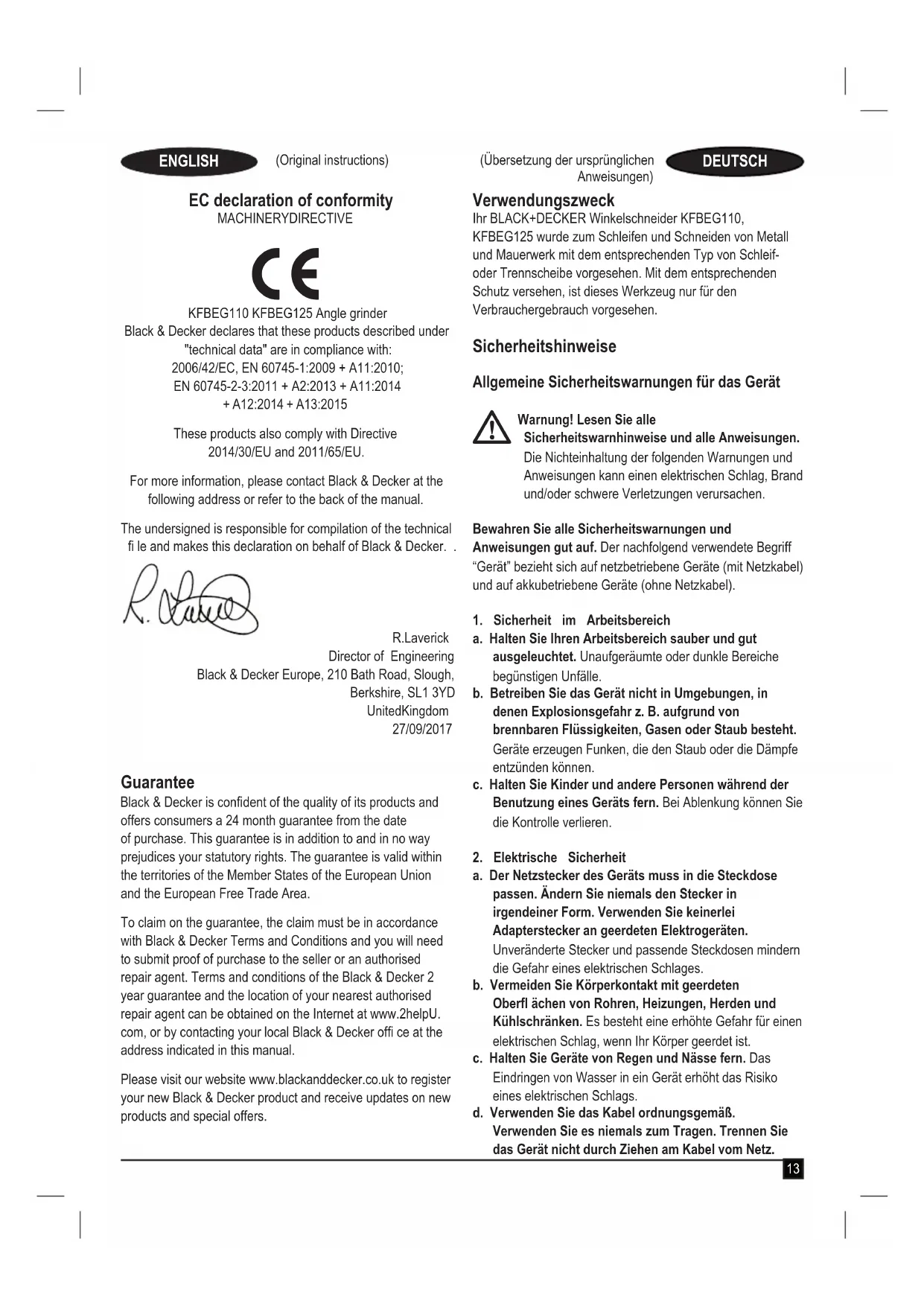

BEDIENUNGSANLEITUNG KFBEG125 BLACK & DECKER

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Verwendungszweck

Ihr BLACK+DECKER Winkelschneider KFBEG110, KFBEG125 wurde zum Schleifen und Schneiden von Metall und Mauerwerk mit dem entsprechenden Typ von Schleif-oder Trennscheibe vorgesehen. Mit dem entsprechenden Schutz versehen, ist diese Werkzeug nur für den Verbrauchergebrauch vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnings für das Gerät

Warning! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Die Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswannungen und

Anweisungen gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.

b. Betreiben Sie das Gerät nicht in Umgebungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzüden können.

c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung konnen Sie die Kontrolle verlieren.

2. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberfl achen von Rohren, Heizungen, Herden und Kühlschrängen. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Halten Sie Geräte von Regen und Nasse fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.
d. Verwenden Sie das Kabel ordnungsgemäß.
Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Halten Sie das Kabel fern von Hitze, Öl, scharfen
Kanten oder beweglichen Teilen. Beschädigte oder
verhedderte Kabel erhöhen die Gefahr eines elektrischen
Schlages.

e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (FI-Schalter) an. Ein Fehlerstromschutzschalter verringgert das Risiko eines elektrischen Schlags.

1. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie sachgerecht mit einem Gerät um. Benutzten Sie kein Gerät, wenn Sie mäde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Geräts kann zu schweren Verletzungen führen.
b. Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen personlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Gerats, verringgert das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschelt ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheiten oder tragen. Wenn Sie beim Tragen des Gerats den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Gerats angebracht sind, können zu Verletzungen führen.
e. Beugen Sie sich nicht zu weit nach vorne. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare konnen sich in den beweglichen Teilen verfangen.
g. Falls Vorrichtungen zum Absaugen oder Auffangen von Staub vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet

werden. Das Verwenden einer Staubaufgangvorrichtung verringgert Gefährdungen durch Staub.

1. Gebrauch und Pflge von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für ihre Arbeit passende Gerät. Das richtige Gerät wird die Aufgabe better und{sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b. Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht Funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten{lösst, ist gefährlich und muss repariert werden.
c. Ziehen Sie den Stecker aus der Steckdose, oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorbeugemaßnahmen mindem die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzten, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind in den Händen nicht geschulter Personen gefährlich.
e. Halten Sie das Gerät in einem einwandfrei den Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen halten Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Geräte.
f. Halten Sie Schneidgeräte scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw. entsprechend diesen Anweisungen und berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen.

1. Service

a. Lassen Sie das Gerät nur von qualifi ziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarningsen für das Gerät

Warning! Zusätzliche Sicherheitschinweise für Schleif-, Schmigel-, Drahtbürst-, Polier- oder Trennschleifarbeiten:

Dieses Gerät kann als Schleif-, Drahtbürst-, Polier- oder Trenngerät verwendet werden. Beachten Sie alle Sicherheitschinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.
Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihr Elektrowerkzeug befestigen können, garantiert dies keine sichere Verwendung.
Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich Schneller als zulässig dreht, kann zerbrechen und umherfl依據.
Der Außendurchmesser und die Stärke des Zubehörns müssen innerhalb der Gerätekapazität liegen. Zubehör mit falschen Maßen kann nicht ausreichend kontrolliert werden.
Das Gewinde von Zubehör muss mit dem Spindelgewinde des Schleifers zusammenpassen. Bei Zubehör mit Flanschbefestigung muss das Aufnahmeloch des Zubehörns mit dem Flanschdurchmesser übereinstimmen. Zubehör, das nicht genau auf die Schleifspindel des Elektrowerkzeugs passst, dreht sich ungleichmäßig, vibriert sehr stark und kann zum Verlust der Kontrolle führen.
Verwenden Sie kein beschädigtes Zubehör. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drahte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug heruntergeben ist, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn nach der Überprüfung das Zubehör montiert wird, muss das Gerät eine Minute lang bei maximaler Leerlaufdrehzahl betrieben werden. Beschädigte Einsatzwerkzeuge brechen mein ist in dieser Testzeit.
Verwenden Sie eine geeignete Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschurze, die keine Schleif- und Materialpartikel von Ihnen fernhalt.

Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen. Die Staub- oder Atemmaske muss die Partikel fi ltern konnen, die durch den Einsatz entstehen. Wenn Sie lange lautom Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Halten Sie andere Personen vom Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss personliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen weg flogen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
Halten Sie das Elektrowerkzeug an den isolierten Griffl achen, wenn Arbeiten durchgefuhrt werden, bei denen das Schneidwerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren konnte. Der Kontakt mit einer spannungsfährenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.
Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefl ache geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren konnen.
Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sichrehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug kann sich in ihren Körper bohren.
Reinigen Sie regelmäßige die Luftungsschlitze Ihres Elektrowerkzeugs. Das Motergeblasezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
Verwenden Sie das Elektrowerkzeug nicht in der Nähne brennbarer Materialien. Funken können diese Materialien entzünden.
Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Hinweis: Dieser Sicherheitshinweis gilt nicht für Geräte, die speziell für die Verwendung mit flüssigen Kühmitteln entwickelt wurden.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Rückschlag und damit verbundene Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Durch das daraus folgende unmittelbare Stoppen des Zubehörswird das Gerät in die Richtung bewegt, die der Drehrichtung des Zubehörns entgegengesetzt ist.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Abhängig von der Drehrichtung kann die Scheibe entweder zum Bediener hin- oder von ihm wegspringen. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung des Geräts und/oder falscher Betriebsbedingungen. Er kann durch die entsprechenden unter angegebenen Vorsichtsmaßnahmen vermieden werden.

Halten Sie das Gerät stets fest im Griff, undnehmen Sie eine Körper- und Armhaltung ein, in der Sie Rückschläge auffangen können. Verwenden Sie stets den Zusatzgriff, sofernvorhanden, sodassie optimal auf eventuelle Rückschlage oder Drehmomeente während des Startens reagieren können. Rückschlagkräfte oder Drehmomeente können vom Bediener mittels entsprechender Vorsichtsmaßnahmen unter Kontrolle gehalten werden.
Halten Sie ihre Hande von sich drehendem Zubehör fern. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
Positionieren Sie ihren Körper so, dass das Gerät im Falle eines Rückschlags nicht in ihre Richtung gedrückt wird. Durch einen Rückschlag wird das Gerät in die Richtung gedrückt, die der Drehrrichtung des Zubehörz zum Zeitpunkt des Verkantens entgegengesetzt ist.
Beim Bearbeiten von Ecken, scharfen Kanten usw. ist besondere Aufmerksamkeit erforderlich. Verhindern Sie ein Springen und Verkanten des Geräts. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemen. Dies verursacht einen Kontrollverlust oder Rückschlag.
Bringen Sie keine Sägeketten, Holzmesser oder gezahnte Sägen an. Solche Einsatzwerkzeuge verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Spezielle Sicherheitshinweise für Schleif- und Trennarbeiten

Verwenden Sie ausschließlich Scheiben, die zur Verwendung mit ihrer Gerät empfohlen werden,

sowie die für die verwendete Scheibe passende Schutzvorrichtung. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

Die Schleifoberfläche von gekröpften Scheiben muss unterhalb der Schutzippe befestigt werden. Ein falsch montiertes Rad, das durch die Fläche der Schutzippe hervorsteht, wird nicht angemessen geschützt.
Die Schutzvorrichtung muss sorgfältig am Gerät angebracht und für optimalen Schutz ausgerichtet werden, sodass möglichst viel Scheibenfläche von der Schutzvorrichtung abgeschirmt wird. Die Schutzvorrichtung soll die Bedienperson vor Bruchstücke und zufälligem Kontakt mit dem Schleifkörper sowie vor Funken schützen, durch die die Kleidung entzündet werden können.
Die Scheiben dürfen nur gemäß ihrer Verwendungsbestimmungen eingesetzt werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfl äche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
Verwenden Sie für die ausgewählte Scheibe ausschließlich unbeschädigte Scheibenfl ansche von entsprechender Groß und Form. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben konnen sich von den Flanschen für andere Schleifscheiben unterscheiden.
Verwenden Sie keine abgenutzten Scheiben von größeren Geräten. Schleifscheiben für großere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugenausgelegt und können brechen.

Zusätzliche Sicherheitschinweise für Trennarbeiten

Rammen Sie die Scheibe nicht in das Werkstück, und üben Sie keinen übermögen Druck aus. Führten Sie keine übermöbig tiefen Schnitte aus. Bei Überlastung der Scheibe erhöht sich das Risiko eines Verdrehens oder Verkantens im Schnitt und somit auch das Risiko eines Rückschlags oder Scheibenbruchs.
Positionieren Sie ihren Körpern niemals in einer Linie mit und hinter der sich drehenden Scheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
- Wenn die Scheibe verkantet oder Sie die Arbeit unterbrechen möchten, schalten Sie das Gerät aus, und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand kommt. Versuchen Sie nie,

die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

Starten Sie den Arbeitsvorgang nicht im Werkstück. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
- Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmtes Trennscheibe zu vermindern. Großwerkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten der Scheibe abgestutzt werden, und bzw sowohl in der Höhe des Trennschnits als auch an der Kante.
Gehen Sie beim Eintauchschmitt in Wände oder sonstige unübersichtliche Bereiche besonderss vorsichtig vor. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Spezielle Sicherheitschinweise für Schleifarbeiten

Verwenden Sie kein Schleifpapier, das die erforderliche große zu sehr übersteigt. Befolgen Sie bei der Auswahl von Schleifpapier die Herstellerempfehlungen. Schleifblatter, die über den Schleifteller hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreßen der Schleifblatter oder zum Ruckschlag führen.

Spezielle Sicherheitschinweise für Abbürstbarheiten

Beachen Sie, dass sich auch während des normalen Betriebs Drahtborsten lösen und umhergeschleudert werden. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke konnen sehr leicht durch)dinne Kleidung und/oder die Haut dringen.
- Wenn für Bürstarheiten die Verwendung einer Schutzvorrichtung empfohlen wird, * dürfen weder Scheibe noch Bürste in Kontakt mit der Schutzvorrichtung kommt. Der Durchmesser von Scheibe oder Bürste kann sich durch Arbeitsbelastung und Zentrifugalkräfte erhöhen.

Sicherheit anderer Personen

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Restrisiken

Beim Gebrauch these Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnings genannot werden. Diese Risiken bestehen beispelissewe bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. These sind:

Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehors.
Gesundheitsrisiken durch das Einatmen von Staub beim Verwendendes Geräts (beispelsweise bei Holzarbeiten, insbesondere Eiche, Buche und MDF.)

Vibration

Die in den Abschnitten "Technische Daten" und "EU-Konformitätserklarung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außen dem kann mit Hilfe dieseres Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschiedt werden.

Warning! Die bei Verwendung des Geräts auftretende Vibrationsemission hangt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu konnen.

Etiketten am Werkzeug

Folgende Piktogramme sowie der Datumcode befinden sich auf dem Werkzeug:

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Warning! Lesen Sie vor Gebrauch die Anleitung.
Andernfalls besteht Verletzungsgefahr.

Tragen Sie eine Schutzbrille, wenn Sie mit dem Gerät arbeiten.

Tragen Sie einen Gehorschutz, wenn Sie mit dem Gerät arbeiten.

Elektrische Sicherheit

Das Ladegerät ist schutzisoliert, daß ist keine Erdleitung erforderlich. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Gerats angegebenen Spannung entspricht.

Bei einer Beschädigung des Netzkabels muss diese durch den Hersteller oder eine BLACK+DECKER-Werkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.

Spannungsabfälle

Der Einschaltstrom kann einen kurzfristigen Spannungsbfall verursachen. Dies kann ggf. die Stromversorgung anderer Geräte beeinflussen. Bei einer Systemimpedanz der Stromversorgung von unter 0,107 Ω sind Störungen unwahrscheinlich.

Merkmale

Dieses Gerat verfügt über eine oder alle der folgenden Merkmale:

1. Ein-/Aus-Schalter
2. Spindelverriegelung
3. Schutzhaube
4. Zusatzhandgriff

Montage

Warning! Vergewissern Sie sich vor der Montage, dass das Gerät ausgeschelt ist und der Netzstecker gezogen wurde.

Anbringen und Entfernen der Schutzvorrichtung (Abb. A)

Das Gerät ist mit einer Schutzvorrichtung ausgestattet, die nur für Schleifarbeiten (Typ 27) vorgesehen ist. Wenn mit dem Gerät Trennarbeiten durchgeführt werden sollen, muss eine entsprechende Schutzvorrichtung (Typ 41) angebracht werden. Geeignete Schutzvorrichtungen mit den Antikelnummern N551980 (für 115mm-Schneidscheiben) und N542445 (für 125mm-Schneidscheiben) erhalten Sie von ihren Stanley FatMax Vertragswerkstätten.

Legen Sie das Gerät mit der Spindel (4) nach oben auf einen Tisch.

Losen Sie die Klemme (5), und halten Sie die Schutzvorrichtung (3) gemäß der Abbildung über das Gerät.
Richten Sie die Haltevorrichtungen (6) an den Kerben (7) aus.
Drucken Sie die Schutzvorrichtung nach unten, und drehen Sie sie entgegen dem Uhrzeigersinn in die gewünschte Position.
Schlieben Sie die Klemme (5), um die Schutzvorrichtung am Gerät zu sichern.
Ziehen Sie ggf. die Schraube (8) an, um die Haltekraft zu erhöhen.

Entfernen

Losen Sie die Klemme (5).
Drehen Sie die Schutzvorrichtung im Uhrzeigersinn, bis die Haltevorrichtungen (6) an den Kerben (7) ausgerichtet sind.
Nehmen Sie die Schutzvorrichtung vom Gerät ab.

Warning! Verwenden Sie das Gerät nie ohne Schutzvorrichtung.

Anbringen des seitlichen Haltegriffs

Schrauben Sie den seitlichen Haltegriff (4) in eine der Montageöffnungen des Geräts.

Warning! Verwenden Sie stets den seitlichen Haltegriff.

Anbringen und Entfernen von Schleifscheiben (Abb. B - D)

Verwenden Sie stets die für ihre Arbeit passende Scheibe. Verwenden Sie stets Scheiben mit korrektem Durchmesser und entsprechender Bohrung (s. technische Daten).

Anbringen

Bringen Sie die Schutzvorrichtung wie oben beschrieben an.
Setzen Sie den inneren Flansch (9) auf die Spindel (4) auf (Abb. B). Vergewisern Sie sich, dass der Flansch ordnungsgemäß auf den fl achen Seiten der Spindel sitzt.
Setzen Sie die Scheibe (10) auf die Spindel (4) auf (Abb. B). Wenn die Scheibe über einen erhöhten Mittelteil (11) verfügt, muss diese Erhöhung zum inneren Flansch weisen.
Vergewissem Sie sich, dass die Scheibe ordnungsgemäß auf dem inneren Flansch sitzt.
- Setzen Sie den äußerten Flansch (12) auf die Spindel auf. Bei Schleifscheiben muss die Erhöhung in der Mitte am äußerten Flansch zur Scheibe weisen (A in Abb. C). Bei Trennscheiben muss die Erhöhung in der Mitte am äußerten Flansch von der Scheibe weg weisen (B in Abb. C).

Halten Sie die Spindelarretierung (2) gedrückt, undziehen Sie den außeren Flansch mithilfe des Stirnlochschlussels (13) fest (Abb.D).

Entfernen

Halten Sie die Spindelarretierung (2) gedrückt, und offen Sie den äußerten Flansch (12) mithilfe des Stirnlochschlüssels (13) (Abb. D).
Nehmen Sie den äußerten Flansch (12) und die Scheibe (10) ab.

Schleifen von Oberfl achen mit Schleifscheiben

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie wie in Abbildung F gezeigt einen Winkel von 20^ bis 30^ zwischen Gerät und Werkstück ein.
Bewegen Sie das Werkzeug kontinuierlich vor und darüber, damit sich keine Furchen in der Arbeitsfläche bilden können.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstandkommen, bevor Sie es ablegen.

Schleifen von Kanten mit Schleifscheiben

Die Verwendung von Scheiben zum Trenn- und Kantenschleifen kann zu Rissen oder Rückschlagen führen, wenn sich diese bei Trenn- bzw. Tiefschleifarbeiten verbiegen oder verdrehen. Trenn- und Kantenschleifen mit einer Scheibe vom Typ 27 muss auf fl aches Schneiden und Kerben von maximal 13mm Tiefe begrenzt werden, wenn die Scheibe neu ist. Verringern Sie die Tiefe des Schneidens/Kerbens entsprechend der Reduzierung des Scheibenradius, die durch Abnutzung entsteht. Weitere Informationen fnden Sie in der Tabelle fur Schleif- und Trennzubehör am Ende des Handbuches. Kantenschleifen/-schneiden mit einer Scheibe vom Typ 41 erfordert die Verwendung einer Schutzvorrichtung vom Typ 41.

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevors die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Stellen Sie sich so, dass die offene Unterseite der Scheibe von Ihnen weg zeigt.
- Wenn Sie einmal mit einem Schnitt begonnen haben und eine Kerbe im Werkstück gebildet worden ist,ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels bewirkt, dass sich die Scheibe verbiegt und zerbrechen

kann. Kantenschleifscheiben sind nicht dazu geschaffen, Teilendrücken zu widerstehen, die durch Verbiegen entstehen können.

Heben Sie das Gerät von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstandkommen, bevor Sie es ablegen.

Warning! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, wenn das Etikett dieser Scheiben dies nicht erlaubt, da diese Scheiben nicht für Seitenrücke geschaffen sind, die bei Flächenschleifen auftreten. Die Scheiben können zerbrechen und schwere Verletzungen erzeugen.

Anbringen und Entfernen der Schleifscheiben (Abb. D und E)

Für Schleifarbeiten ist Trägerpapier erforderlich. Sie erhalten\ deses Trägerpapier als Zubehör im Stanley FatMax\ Fachhandel.

Anbringen

• Setzen Sie den inneren Flansch (9) auf die Spindel (4) auf (Abb. E). Vergewissem Sie sich, dass der Flansch ordnungsgemäß auf den fl achen Seiten der Spindel sitzt.
• Setzen Sie das Trägerpapier (14) auf der Spindel auf.
  Positionieren Sie die Schleifscheibe (15) über dem Trägerpapier.
  Setzen Sie den äußerten Flansch (12) auf der Spindel auf. Dabei muss der erhöhte Mittelteil von der Scheibe weg weisen.
  Halten Sie die Spindelarretierung (2) gedrückt, undziehen Sie den äußeren Flansch mithilfe des Stirnlochschlüssels (13) fest (Abb. D). Vergewissem Si esich,dass der äußere Flansch ordnungsgemäß sitszt und die Scheibe sorgfältig befestigt ist.

Entfernen

Halten Sie die Spindelarretierung (2) gedruckt, und losen Sie den außeren Flansch (12) mithilfe des Stirnlochschlüssels (13) (Abb. D).
Nehmen Sie den äußerten Flansch (12), die Schleifscheibe (15) und das Trägerpapier (14) ab.

Oberfl achenschliff mit Schleifscheiben

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am großten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie wie in Abbildung G gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück ein.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Bewegen Sie das Werkzeug kontinuierlich vor und darüber, damit sich keine Furchen in der Arbeitsfläche bilden können.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstandkommen, bevor Sie es ablegen.

Verwenden von Tragerpapier

Wahlen Sie für ihre Anwendung immer die richtigen Sandschleifscheiben. Es gibt Schleifscheiben mit verschiedene Körnungen. Grobe Körnungen haben Schnellere Materialentermungsgeschwindigkeiten und eine rauere Oberfläche. Feinere Körnungen haben langsamere Materialentermungsgeschwindigkeiten und eine glattere Oberfläche. Beginnen Sie mit grobkörnigen Scheiben zur Schnellen, groben Materialentermung. Gehen Sie zu mittlerem Schmigelpapier über, und schreiben Sie mit einer feinkörnigen Scheibe zur optimalen Oberflächenbeschaffenheit ab.

Grob = Kornung 16-30.
Mittel Kornung 36-80.
Feinbearbeitung = Körnung 100 - 120.
Feinstbearbeitung = Kornung 150-180.
Lassen Sie das Gerät auf volle Drehzahl beschleunigen, bevor die Maschine in Kontakt mit dem Werkstück gelangt.

Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie wie in Abbildung H gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück ein. Die Schleifscheibe solle etwa 25mm der Arbeitsfl äche berühren.
Bewegen Sie das Werkzeug ständig geradlinig, um ein Brennen und Wirbeln der Arbeitsfl äche zu vermeiden. Wenn Sie das Werkzeug auf der Arbeitsfl äche unbeweglich ruhen halten oder es kreisformig bewegen, werden Brand- und Wirbelmarkierungen auf der Arbeitsfl äche erzeugt.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommt, bevor Sie es ablegen.

Vorsichtsmaßnahmen beim Schleifen von Farbe

Das Abschleifen von Farben auf Bleibasis wird NICT EMPFOHLEN, da der entstehende kontaminierte Staub kaum kontrollierbar ist. Die große Gefahr einer Bleivergifting besteht für Kinder und Schwangere.
Da es ohne chemische Analyse nur schwer feststellbar ist, ob eine Farbe Blei enthalt, empfehlen wir beim Abschleifen aller Farben folgende Vorsichtsmaßnahmen:

Kinder und Schwangere)durren den Arbeitsplatz erst wieder betreten, wenn das Abschleifen der Farbe beendet wurde und der gesamte Arbeitsbereich gesaubert wurde.
Alle Personen, die den Arbeitsplatz betreten, müssen eine spezielle Maske zum Schutz vor Bleifarbstaub und -dampfenlagen. Der Filter muss tätiglich ausgetauscht werden, oder sobald der Träger Atemprobleme bemerkt.

Hinweis: Es sollenn nur solche Staubmasken benutz werden, die für Arbeiten mit Bleifarbestaub und -dampfe geeignet sind. Gewöhnliche Farbmasken bieten diesen Schutz nicht. In Ihrem Baumarkt vor Ort erhalten Sie geeignete zugelassene Masken.

Im Arbeitsbereich sind ESSEN, TRINKEN und RAUCHEN verboten, um die Aufnahme kontaminierter Farbteilchen zu vermeiden. Personen müssen sich waschen und saubern, BEVOR sie essen, trinken oder rauchen. Lebensmittel, Getränke und Zigaretten etc. darüber nicht an Stellen im Arbeitsbereich aufbewahrt werden, wo sich Staub auf ihren ablagern können.
Farbe muss so entfernt werden, dass damit möglichst weniger Staub erzeugt wird.
Bereiche, in denen Farbe entfernt wird, müssen mit Plastikplanen von 4 mils (0,1 mm) Dicke abgetrennt werden.
Das Schleifen muss so erfolgen, dass möglichst weniger Farbstaub außerhalb des Arbeitsbereichs gelangt.
Alle Oberflächen im Arbeitsbereich müssen tätiglich abgesaugt und gründlich gesaubert werden, solange Schleifarbeiten durchgeführt werden. Die Staubsaugerfilter müssen früig gewechselt werden.
Plastikplanen zum Auffangen von Staub, Spanen und anderen Rückständen müssen aufgenommen und entsorgt werden. Die Planen müssen in dichen Abfallbehältern aufbewahrt und zusammen mit der regelmäßigen Abfallentsorgung abgeholt werden. Kinder und Schwangere sind während der Reinigungserbeiten aus dem unmittelbaren Arbeitsbereich fernzuhalten.
Alle Spielsachen, waschbare Möbel und andere Gegenstände, die von Kindern benutzt werden, müssen vor der Wiederverwendung gründlich gereinigt werden.

Anbringen und Anwendung von Drahtbürsten oder Drahrundbürsten

Drahtbürsten oder Drahtrundbürsten werden ohne Flansche direkt auf die Schleiferspindel geschraubt. b. Eine Schutzvorrichtung vom Typ 27 ist erforderlich, wenn Drahtbürsten oder Drahtrundbürsten benutzt werden. Tragen Sie Arbeitshandschuhe, wenn Sie mit Drahtbürsten oder Drahtrundbürsten umgeben.

Sie können scharf werden. Rundbürsten oder Bürsten dürfen die Schutzvorrichtung während der Montage oder des Betriebs nicht berühren.

Am Zubehor kann ein nicht sightbarer Schaden auftreten, durch den Drahte von der Scheibe oder vom Topf abbrechen konnen.

Schrauben Sie die Scheibe mit der Hand auf die Spindel.
Drucken Sie den Spindelarretierungsknopf und schrauben Sie die Scheibe mit einem Schraubenschluss an der Nabe der Drahtundbürste oder der Drahtbürste fest.
Führn Sie zum Entfernen der Scheibe die obigen Anweisungen in umgekehrter Reihenfolge aus.

Warnung! Wenn die Scheibennabe nicht richtig sitzt, bevordas Werkzeug angeschaltet wird, kann es zu einerBeschädigung von Werkzeug oder Scheibe kommt.
Drahtrundbürsten und Topfdrahtbürsten konnen zumEntfernen von Rost, Kesselstein und Farbe und zum Glättenunregelmäßiger Flächen benutzt werden.

Hinweis: Beim Bürsten von Farben sollen den gleichen Vorsichtsmaßnahmen wie beim Schleifen von Farben getroffen werden.

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Materialentfernungsgeschwindigkeit ist am ***en, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie beim Gebrauch von Drahtbürsten wie in Abbildung I gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück.
Halten Sie bei Drahrundbürsten Kontakt zwischen dem Rand der Scheibe und der Arbeitsfläche bei.
Bewegen Sie das Werkzeug kontinuierlich vor und darüber, damit sich keine Furchen in der Arbeitsfläche bilden konnen. Wenn Sie das Werkzeug auf der Arbeitsfläche unbeweglich ruhen setzen oder es kreisformig bewegen, werden Brand- und Wirbelmarkierungen auf der Arbeitsfläche erzeugt.
Heben Sie das Gerät von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand besteht, bevor Sie es ablegen.

Warning! Seien Sie besonderss vorsichtig, wenn Sie über einer Kante arbeiten, da mit einer plottlichen scharfen Bewegung der Schleifmaschine zu rechnen ist.

Anbringen und Anwendung von Trennscheiben (Typ 41)

Schneidscheiben bestehen aus Diamantscheiben und Schleifscheiben. Es gibt Schneidscheiben für Metall und Beton. Es können auch Diamantklingen für das Schneiden von Beton benutzt werden.

HINWEIS: Es ist eine geschlossene, zweiseitige Schneidscheibenschutzvorrichtung vom Typ 41 erforderlich (separat erhältlich), wenn Schneidscheiben benutzt werden. Wenn nicht der richtige Flansch oder die richtige Schutzvorrichtung benutzt wird, kann es durch den Bruch oder die Berührung der Scheibe zu Verletzungen kommt. Für Schneidscheiben müssen ein Aufnahmefl ansch und eine Spannmutter mit Gewinde und passendem Durchmesser (dem Werkzeug beigefügt) benutzt werden.

Anbringen der geschlossenen (Typ 41) Schutzvorrichtung (Abb. J, K, L)

Richten Sie die drei Ösen der Schutzvorrichtung (7) and den drei Schlitzen an der Nabe aus. Dadurch kommt die Ösen wie in Abbildung J gezeigt mit den Schlitzen am Getriebegehause in Deckung.
Schieber Sie die Schutzvorrichtung nach unten, bis seine Ose wie in Abbildung K gezeigt in der Nut des Getriebegehäuses einrastet.
Drehen Sie die Schutzvorrichtung (7) gegen den Uhrzeigersinn, um sie zu verriegeln. Der Körper der Schutzvorrichtung sollte wie in Abbildung L gezeigt zwischen der Spindel und dem Bediener positioniert werden, damit der Bediener maximal geschützt ist.
Ziehen Sie die Arretierung der Schutzvorrichtung fest, um die Schutzvorrichtung am Getriebegehause zu sichern. Sie sollen den Schutzvorrichtung nicht mehr von Hand drehen konnen. Betreiben Sie den Schleifer nicht mit einer lockeren Schutzvorrichtung.
Um die Schutzvorrichtung zu entfernen, lösen Sie die Schraube der Schutzvorrichtung. Dann drehen Sie die Schutzvorrichtung so, dass die drei Ölen auf der Schutzvorrichtung (7) an den drei Schlitzen auf der Nabe ausgerichtet sind, undziehen die Schutzvorrichtung nach oben.

Anbringen von Trennscheiben

Legen Sie den Aufnahmeflansch ohne Gewinde auf die Spindel, wobei der angehobene Abschnitt (Führung) nach oben zeigt. Der angehobene Abschnitt (Führung) am Aufnahmefl ansch liegt auf der Scheibe, wenn die Scheibe angebracht ist.
Legen Sie die Scheibe auf den Aufnahmeflansch und zentrieren die Scheibe auf dem angehobenen Abschnitt (Führung).
Bringen Sie die Gewindespannmutter an, wobei der angehobene Abschnitt (Führung) von der Scheibe weg zeigt.
Drucken Sie den Spindelarretierungsknopf undziehen die Spannmutter mit dem mitgelieferten Schraubenschlussel fest.
Um die Scheibe zu entfern, drucken Sie den Spindelarretierungsknopf und halten die

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Gewindespannmutter mit dem mitgelieferten Schraubenschlüssel.

Warning! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, weil diese Scheiben nicht für Seitenrücke geschaffen sind, die bei Flächenschleifen auftreten. Die Scheibe kann zerbrechen und schwere Verletzungen erzeugen.

Lassen Sie das Werkzeug auf volte Drehzahl beschleunigen, bevors die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
- Wenn Sie einmal mit einem Schnitt begonnen haben und eine Kerbe im Werkstück gebildet worden ist,ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels bewirkt, dass sich die Scheibe verbiegt und zerbrechen kann.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand betrömen, bevor Sie es ablegen.

Verwendung

Warning! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung.

Achten Sie auf sorgfällige Kabelführung, um unbeabsichtigte Kabelschäden zu vermeiden.
Rechnen Sie mit Funkenflug, wenn die Schleif- oder Trennscheibe das Werkstück berührt.
Richten Sie das Gerät stets so aus, dass die Schutzvorrichtung optimalen Schutz vor der Schleif- oder Trennscheibe bietet.

Ein- und Ausschalten

Drucken Sie zum Einsatz des Geräts den Ein-/Ausschalter (1).
Lassen Sie zum Ausschalten des Gerätes den Ein-/Ausschalter (1) los.

Warning! Schalten Sie das Gerät nicht unter Last aus.

Hinweise für optimale Arbeitsergebnisse

Halten Sie das Gerät mit einer Hand am seitlichen Haltegriff und mit der anderen Hand am Hauptgriff sorgfältig fest.
Achten Sie beim Schleifen stets auf einen Winkel von rund 15^ zwischen der Scheibe und der Oberfläche des Werkstücks.

Wartung

Ihr Stanley Fat Max Gerat (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hangt von der richtigen Pfl ege des

Gerätes und seiner regelmäßigen Reinigung ab.

Warning! Vor dem Ausführungen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

Schalten Sie das Gerät aus, undziehen Sie den Netzstecker.
Wenn das Gerät über einen separates Batteriepack oder Akku verfügbar, schalten Sie das Gerät ab, und entnahmen Sie die Batterien aus dem Gerät.
Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig.
Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen. Das Ladegerät bestehtigt keine Wartung, es sollte jedoch regelmäßig gereinigt werden.
Reinigen Sie regelmäßig die Lüfungsschlitze des Geräts und des Ladegerats mit einer weichen Bürste oder einem trockenen Tuch.
Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.
Offnen Sie regelmäßig das Spannfutter, und entfernen Sie durch Klopfen ggf. Staub aus dem Inneren des Geräts.

Fehlerbehebung

Problem Mögliche		Mögliche Lösung
	Ursache
Gerät startet nicht.	Kabel nicht eingesteckt.	Stecken Sie das Werkzeugkabel in eine Funktionierende Steckdose.
	Kabel oder Schalter beschädigt.	Lassen Sie das Kabel bzw. den Schalter in einem Stanley FatMax Servicecenter oder einer autorisierten Vertragswerkstatt austauschen.

Tabelle fur Schleif- und Trennzubehör

Schleifscheiben
Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung
Aufnahmefl ansch ohne Gewinde	Typ 27 abgesetzte Scheibe
Typ 27 gekröpfte Scheibe
Gewindespannmutter
Lamellenschleifscheiben
Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung
Abgesetzte Lamellenschleif-scheibe	Aufnahmefl ansch ohne Gewinde
	Nicht-abgesetzte Lamellen-schleifscheibe
	Gewindespannmutter

Typ 41 Schneidscheiben
Typ 41 Schutzvorrichtung Typ 41 Schutzvorrichtung
Trägerflansch	Trägerflansch
Schleifscheibe Diamart-Trennscheibe
Spannmutter Spannmutter
Drahtscheiben
Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung
3-Zoll-Drahtbürste 4-Zoll-Drahtbürste
Schleifscheiben
Gummi-Schleifteller
Schleifscheibe
Gewindespannmutter

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit dem dem normalen Hausmull entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringn.itte recycleln Sie elektrische Produkte und Akkus gemäß denortlichen Bestimmungen. Weitere Informationen fnden Sie auf www.2helpU.com

Technische Daten

		KFBEG110 Typ 1	KFBEG125 Typ 1
Eingangsspannung V	AC	230	230
Leistungsaufnahme	W 750	750
Nenndrehzahl min	-1	12000	12000
Scheibenbohrung mm	22 22
Max. Scheibenstände
Schleifscheiben mm	6
Trennscheiben mm	3,5	3,5
Spindelgroße		M14	M14
Gewicht	kg 1,7	1,7
Schaldruckpegel gemäß EN 60745:
Schaldruck (Lph) 96,5 dB(A), Unsicherheitsfaktor (K) 3 dB(A)
Schalleistung (LwA) 107 dB(A), Unsicherheitsfaktor (K) 3 dB(A)
Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:
Oberflächenschleifen (a,SG) 6,1 m/s2, Unsicherheitsfaktor (K) 1,5 m/s2
Scheibenschleifen (a,US) 5,6 m/s2, Unsicherheitsfaktor (K) 1,5 m/s2

EU-Konformitätserklärung

MASCHINENRICHLINIE

KFBEG110 KFBEG125 Winkelschleifer

Black & Decker erklart, dass die in den technischen Daten

beschriebenen Geräte übereinstimmen mit:

2006/42/EC, EN 60745-1:2009 + A11:2010;

EN 60745-2-3:2011 + A2:2013 + A11:2014

+A12:2014+A13:2015

These Produkte entsprechen außer dem den Richtlinien

2014/30/EU und 2011/65/EU.

Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichne ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

R. Laverick

Vereinigtes Königreich

27.09.2017

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteth sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkauf berz. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 2-jährige Garantie von Black & Decker und den Standort ihrer nachstgelegen den Vertragswerkstatt fänden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung führen.

Ihr neues Black & Decker Produkt konnen Sie auf unserer Website unter www.blackanddecker.de registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

Utilisation prévue

2. Elektrische veiligkeit

Elektrische veiligkeit

1. Afbryderkontakt
2. Spindellas
3. Skaerm
4. Sidehandtag

Samling

Direktor konstruktioner

Tel.: [phone]

Fax: [phone]
