INSTRUKCJA OBSŁUGI SinePower MSI2312T WAECO

Instrukcja montażu i obsługi

Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

Spis treści

1 Objaśnienie symboli....293
2 Ogólne zasady bezpieczeństwa 293
3 Zakres dostawy 295
4 Osprzęt 296
5 Odbiorcy instrukcji 296
6 Użytkowanie zgodne z przeznaczeniem .....296
7 Opis techniczny 297
8 Montaż przetwornicy 299
9 Podłączanie przetwornicy 301
10 Używanie przetwornicy 307
11 Pielęgnacja i czyszczenie przetwornicy ..... 310
12 Usuwanie usterek 311
13 Gwarancja 312
14 Utylizacja 312
15 Dane techniczne 313

1 O b j a śnienie symboli

OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA Informacje uzupełniające dot. obsługi produktu.

▶ Obsługa: Ten symbol wskazuje, że użytkownik musi podjąć jakieś działanie. Wymagane działania zostały opisane krok po kroku.
√ Ten symbol opisuje wynik działania.

Rys. 1 5, strona 3: Ten odnośnik wskazuje element na rysunku, w tym przypadku „Pozycję 5 na rysunku 1 na stronie 3”.

2 Ogólne zasady bezpieczeństwa

2.1 Ogólne informacje o bezpieczeństwie

Producent nie odpowiada za szkody spowodowane:

• błędami powstałymi w trakcie montażu lub podłączania
• uszkodzeniem produktu w sposób mechaniczny lub spowodowany prze- ciążeniami elektrycznymi
• zmianami dokonanymi w produkcie bez wyrażnej zgody producenta
• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

OSTRZEŻENIE!

• Używaj urządzenia zawsze tylko zgodnie z jego przeznaczeniem.
• Nie używaj urządzenia w środowisku wilgotnym lub mokrym.

• Nie używaj urządzenia w pobliżu materiałów palnych.

• Nie używaj urządzenia w strefach zagrożenia wybuchowego.

• Konserwacje i naprawy mogą być wykonywane tylko przez specjalistę, zaznajomionego z potencjalnymi zagrożeniami i odpowiednimi przepisami.
• Osoby (także dzieci), które ze względu na niesprawność fizyczną, zmysłową lub umysłową albo brak doświadczenia lub niewiedzę nie są w stanie bezpiecznie użytkować produktu, nie powinny używać go bez nadzoru lub pouczenia przez osobę odpowiedzialną.
• Urządzenia elektryczne nie są zabawkami!
  Przechowuj i używaj urządzenia poza zasięgiem dzieci.

2.2 Bezpieczeństwo podczas instalowania urządzenia

OSTRZEŻENIE!

• Urządzenie może być instalowane tylko przez odpowiednio wykwalifikowane firmy specjalistyczne, zapoznane z odnośnymi zaleceniami i środkami bezpieczeństwa.
• Nieprawidłowa instalacja urządzeń elektrycznych na łodziach może powodować ich korozję. Urządzenie powinno być instalo-wane przez wykwalifikowanego elektryka (szkutniczego).

UWAGA!

• Zwróć uwagę na stabilne ustawienie!
  Urządzenie musi być bezpiecznie ustawione i zamocowane tak, aby nie mogło wywrócić się lub spaść.
• Nie narażaj urządzenia na działanie źródeł ciepła (nasłonecznienie, ogrzewanie itd.). Umożliwi to uniknięcia dodatkowego nagrzewania się urządzenia.
• Jeżeli konieczne jest przeprowadzenie przewodów przez ściany blaszane lub inne ściany o ostrych krawędziach, użyj pustych rur lub przepustów kablowych.
• Nie należy układać luźnych albo mocno zgiętych przewodów na materiałach przewodzących prąd (metal).
• Nie należy ciągnąć za przewody.
• Nie należy układać przewodów sieciowych 230 V i przewodów prądu stałego 12/24 V w tym samym kanale (pusta rurka).
• Należy dobrze przymocować przewody.

- Przewody układać tak, aby uniknąć potykania się o nie i ich uszkodzenia.

2.3 Bezpieczeństwo podczas eksploatacji urządzenia

OSTRZEŻENIE!

• Nie należy używać urządzenia z uszkodzoną obudową i przewodami.
• Również po włączeniu urządzenia ochronnego (bezpiecznika) części przetwornicy pozostają pod napięciem.
• Przed rozpoczęciem prac przy urządzeniu należy odłączyć je od napięcia.

UWAGA!

• Należy uważać, aby wloty i wyloty powietrza w urządzeniu nie były zasłonięte.
• Konieczne jest zapewnienie dobrej wentylacji. Przetwornica wytwarza ciepło utracone, które musi zostać odprowadzone.
• Nie wolno łączyć wyjścia 230 V przetwornicy rys. 5 7, strona 4) z innym źródłem o mocy 230 V.

3 Zakres dostawy

Poz. na rys. 1, strona 3	Nazwa
1 Przetwornica sinusoidalna
2	Przewód przyłączeniowy z łącznikiem wtykowym z zestykiem ochronnym (dla wyjścia 230 V~)
3	Przewód przyłączeniowy z wtyczką z zestykiem ochronnym (dla zasilania 230 V~)
– Instrukcja obsługi

4 O s p r z et

Nazwa Nr produktu

Pilot MCR-7

Pilot MCR-9

5 Odbiorcy instrukcji

OSTRZEŻENIE!

Instalacja elektryczna (rozdz. „Podłączanie przetwornicy” na stronie 301) może być wykonywana tylko przez wykwalifikowanych specjalistów, którzy są zaznajomieni w obowiązującymi wytycznymi i normami kraju, w którym urządzenie zostanie zainstalowane lub będzie wykorzystywane.

6 U żytkowanie zgodne z przeznacze- niem

OSTRZEŻENIE!

Przetwornicy nie wolno stosować w pojazdach, w których biegun dodatni akumulatora jest połączony z podwoziem.

Przetwornice służą do przetwarzania napięcia stałego

● 12 V== (MSI2312T, MSI3512T)
● 24 V== (MSI 2324T, MSI3524T)

na napięcie przemienne 200 – 240 V o częstotliwości 50 Hz lub 60 Hz.

7 Opis techniczny

Przetwornicy można używać wszędzie tam, gdzie dostępne jest:

• złącze 12 V== (MSI2312T, MSI3512T)
• złącze 24 V== (MSI2324T, MSI3524T).

Dzięki ograniczonej wadze oraz kompaktowej budowie urządzenie to można bez problemów zamontować w pojazdach turystycznych, pojazdach użytkowych oraz jachtach wyposażonych w silniki bądź żagle.

Napięcie wyjściowe odpowiada napięciu dostępnemu w gniazdach sieci domowej (czyste napięcie sinusoidalne, THD < 3%).

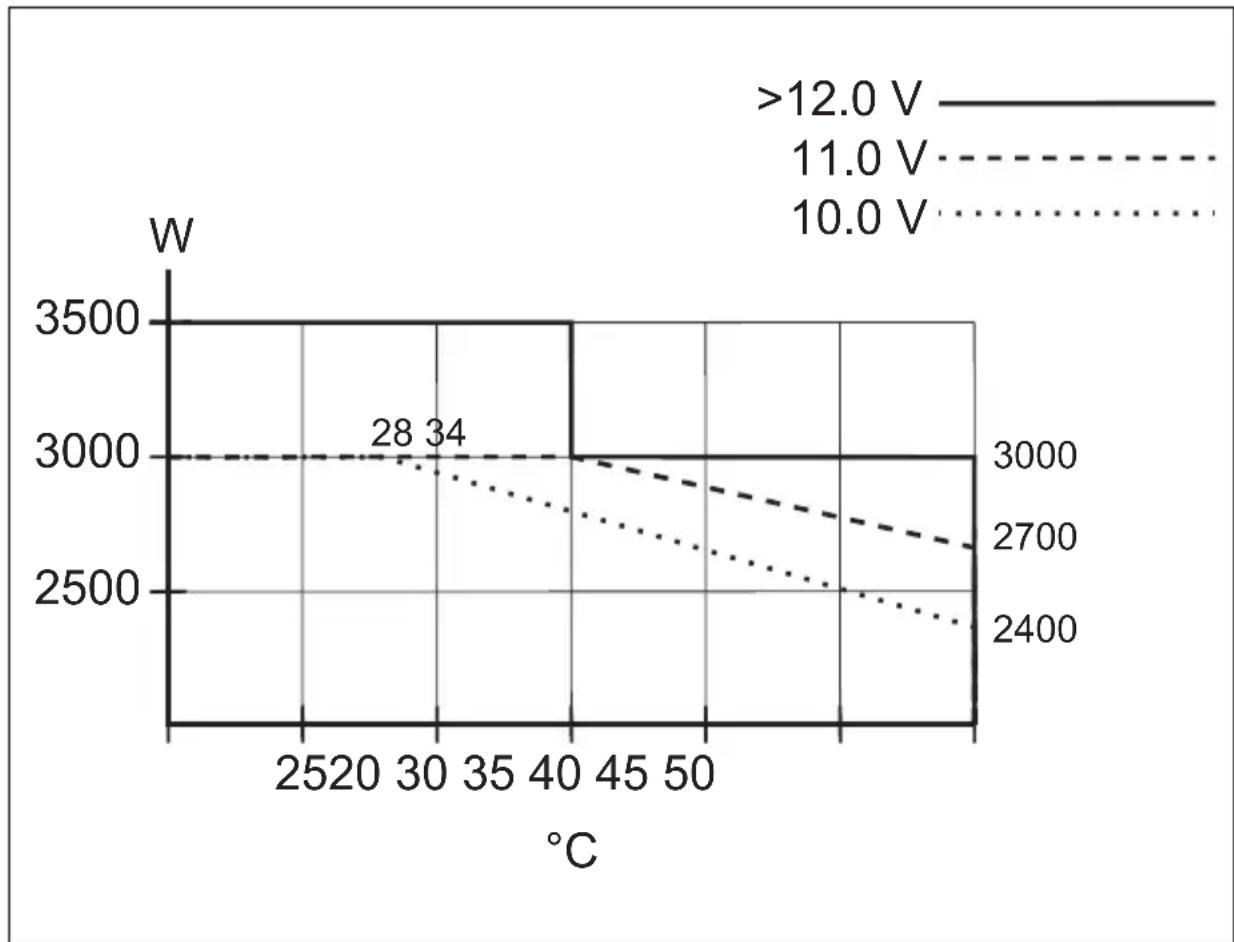

Proszę zapoznać się z wartościami dotyczącymi mocy wyjściowej oraz szczytowej mocy wyjściowej podanymi w rozdz. „Dane techniczne” na stronie 313. Nie wolno podłączać urządzeń o większym zapotrzebowaniu na moc.

WSKAZÓWKA

Przy podłączaniu urządzeń z napędem elektrycznym (np. wiertarki, lodówki itd.) należy pamiętać, że przy rozruchu często wymagają one wyższej mocy niż podano na tabliczce znamionowej.

Przetwornica wyposażona jest w różne mechanizmy zabezpieczające:

• Ochrona przed nadnapięciem: Przetwornica wyłącza się wówczas, gdy wartość napięcia przekroczy wartość wyłączeniową. Włącza się ponownie po tym, jak napięcie spadnie do wartości ponownego uruchomienia.
• Ochrona przed podnapięciem: Przetwornica wyłącza się wówczas, gdy wartość napięcia spadnie poniżej wartości wyłączeniowej. Włącza się pownowie po tym, jak napięcie wzrośnie do wartości ponownego uruchomienia.
• Ochrona przed zbyt wysoką temperaturą: Przetwornica wyłącza się wówczas, gdy temperatura wewnątrz urządzenia lub temperatura elementu chłodzącego przekroczy wartość wyłączeniową. Włącza się po-ownie po tym, jak napięcie wzrośnie do wartości ponownego uruchomienia.
• Zabezpieczenie przeciążeniowe i zwarciowe: dioda LED na przetwor-nicy sygnalizuje zakłócenie pracy (czerwone światło ciągłe), jeżeli podłą-czone obciążenie jest za duże lub nastąpiło zwarcie. Po zadziałaniu pod wpływem prądu nadmiarowego bezpiecznik aparatowy musi zostać wciś-nięty ręcznie.

- Zabezpieczenie przed nieprawidłowym podłączeniem biegunów: zabezpieczenie przed nieprawidłowym podłączeniem biegunów zapobiega nieprawidłowej biegunowości przy podłączaniu przetwornicy.

WSKAZÓWKA

Poszczególne wartości przełączające są podane w rozdz. „Dane techniczne” na stronie 313.

Przetwornice są wyposażone w gniazdo wtykowe 230 V\~ i listwę zaciskową do stałego podłączenia.

Dzięki synchronizacji napięcia z napięciem wejściowym AC przetwornica nadaje się do zasilania wrażliwych urządzeń, reagujących na zakłócenia w napięciu zasilającym.

Ponadto konfigurację urządzenia można wykonać za pomocą interfejsu RS 232 przy użyciu komputera PC oraz przełączników DIP w urządzeniu.

Przetwornicę można włączyć w trybie energooszczędnym, aby podłączony akumulator nie rozładował się zbyt szybko.

Tryb równoległy umożliwia jednocześnie pracę dwóch do trzech przetwornic (identyczne modele).

Przetwornicą można wygodnie sterować za pomocą pilota (osprzęt).

7.1 Elementy obsługowe

Elementy obsługowe przetwornicy (rys. 5, strona 4)

Poz. Nazwa Opis
1	P r z	e łącznik DIP Do ustawiania parametrów przez (np. napięcia sieciowego, częstotliwości sieci, trybu energooszczędnego)
2 LED Zob. rozdz. „Wskaźniki trybu pracy” na stronie 307
3	Główny wyłącznik Włącznik „ON/OFF/REMOTE”:	Włącza lub wyłącza urządzenie albo włącza jego pracę za pomocą pilota (osprzęt)
4	Bezpiecznik	Chroni przetwornicę przed przeciążeniem.Po zadziałaniu bezpiecznika można go z powrotem wcisnąć.
5	Śruba uziemiająca	Ustawia lub usuwa mostek uziemiający

7.2 Podłączenia

Złącza przetwornicy (rys. 5, strona 4)

Poz. Nazwa Opis
6	AC Input	Gniazdo wejściowe 230 V~
7	AC Output	Gniazdo wyjściowe 230 V~
8 Zacisk masy Uziemienie na karoserii samo-chodu
9 POS+ Zacisk plus
10	Port CAN1 i CAN2	Złącza CAN-BUS
11	Zielony zacisk	Konfigurowanie sterownika zdalnego i trybu równoległego
12	Złącze RS232, port REMOTE	Podłączenie PC poprzez seryjny interfejs RS232 lub podłączenie pilota MCR-7, MCR-9
13 NEG– Zacisk minus
14 LCM		Złącze do pilota

8 M o n t a ż przetwornicy

8.1 Potrzebne narzędzia

Do podłączenia elektrycznego potrzebne są następujące narzędzia.

• Obcegi zaciskowe
• 3 różnobarwne elastyczne kable przyłączeniowe. Wymagany przekrój jest podany w tabeli w rozdz. „Podłączanie przetwornicy” na stronie 301.
• Końcówki kablowe i tulejki zaciskowe do żył

Do zamocowania przetwornicy potrzebne są następujące materiały montażowe.

• śruby maszynowe (M4) z podkładkami i śrubami samozabezpieczającymi lub
• wkręty do blach lub drewna.

8.2 Zasady montażu

Przed wyborem miejsca montażu należy uwzględnić następujące uwagi:

• Przetwornicę można montować zarówno poziomo, jak i pionowo.
• Przetwornicę należy zamontować w miejscu chronionym przed wilgocią.
• Nie wolno montować przetwornicy w otoczeniu materiałów palnych.
• Przetwornicy nie wolno montować w zapylonym otoczeniu.

- Miejsce montażu musi być dobrze wentylowane. W przypadku instalacji w zamkniętych, małych pomieszczeniach powinno być zapewnione napowietrzanie i odpowietrzanie. Minimalna wolna przestrzeń wokół przetwornicy musi wynosić co najmniej 25 cm (rys. 2, strona 3).

- Należy zachować swobodny dopływ powietrza pod spodem lub wylot powietrza z tyłu przetwornicy.

- W przypadku temperatury otoczenia wyższej niż 50 °C (np. w komorach silnika lub ogrzewania, bezpośredniego oddziaływania promieni słonecznych) może dojść do automatycznego wyłączenia przetwornicy z powodu samoogrzania.

- Powierzchnia montażu musi być równa i wystarczająco wytrzymała.

UWAGA!

Przed wykonaniem jakichkolwiek nawierceń należy się upewnić, że kable elektryczne oraz inne części samochodu nie zostaną uszkodzone w wyniku wiercenia i piłowania.

8.3 Montaż przetwornicy

Przetwornicę należy przytrzymać w wybranym miejscu instalacji i zazna- czyć punkty jej mocowania (rys. 3 A, strona 4).
Zamocowanie należy wykonać wybraną metodą (rys. 3 B, strona 4).

9 P o d łączanie przetwornicy

9.1 Ogólne wskazówki

OSTRZEŻENIE!

• Podłączenie przetwornicy może być wykonywane wyłącznie przez odpowiednio wyszkolonych specjalistów. Poniższe informacje są skierowane do specjalistów, którzy zapoznali się z odpowiednimi wytycznymi i środkami bezpieczeństwa.
• W przypadku pojazdów, w których biegun dodatni akumulatora jest połączony z podwoziem, nie wolno używać przetwornicy.

• Jeżeli na przewodzie dodatnim akumulatora nie zostanie zainstalowany bezpiecznik, może dojść do przeciążenia przewodów, a w konsekwencji do pożaru.

• Przetwornica w przypadku instalacji w pojazdach oraz na łodziach musi zostać połączona z podwoziem lub masą.

• Podczas montowania obwodu rozdzielczego gniazd wtykowych (budowy sieci) należy przestrzegać obowiązujących przepisów.
• Należy stosować wyłącznie kable miedziane.
• Długość kabla powinna być jak najmniejsza (< 1 m).
• Przestrzegaj wymaganego przekroju kabla i zainstaluj bezpiecznik kablowy (rys. 4, 3, strona 4) na przewodzie plusowym jak najbliżej akumulatora (patrz tabela).

Urządzenie	Wymagany przekrój kabla	Bezpiecznik kabla (rys. 4 3, strona 4)
MSI2312T 70 mm2 350 A
MSI2324T 50 mm2 175 A
MSI3512T 95 mm2 400 A
MSI3524T 70 mm2 200 A

9.2 Podłączanie przetwornicy do akumulatora

UWAGA!

Należy uważać, aby nie pomylić położenia biegunów. Nieprawidłowa biegunowość może spowodować uszkodzenie przetwornicy.

WSKAZÓWKA

Należy dokręcić śruby lub nakrętki z maksymalnym momentem obrotowym 15 Nm. Luźne połączenia mogą prowadzić do przegrzania.

▶ Wyłącznik główny (rys. 5 3, strona 4) należy ustawić w pozycji „OFF”.
Wykręcić śrubę (rys. 4 1, strona 4) z czerwonego zacisku plus (rys. 4 2, strona 4).
Wsunąć końcówkę kablową (rys. 4 2, strona 4) kabla plus w czerwony zacisk plus i zamocować śrubą.
Podłączyć kabel minus odpowiednio do czarnego zacisku minus (rys. 4 4, strona 4).
Kabel plusowy należy ułożyć od przetwornicy do bieguna plus akumulatora pojazdu i tam podłączyć.
Kabel minusowy należy ułożyć od przetwornicy do bieguna minus akumulatora pojazdu i tam podłączyć. Może powstać mała iskra, jeżeli kondensatory przetwornicy są naładowane.
▶Połą czyć zacisk masowy (rys. 5 8, strona 4) z karoserią pojazdu.

9.3 Podłączanie przewodu zasilającego 230 V

Kabel przyłączeniowy 230 V\~ z wtyczką z zestykiem ochronnym (rys. 1 3, strona 3) należy wprowadzić do gniazda wejściowego 230 V\~ (rys. 5 6, strona 4).
Wtyczkę z zestykiem ochronnym należy podłączyć do sieci prądu zmiennego 230 V.

9.4 Podłączanie przewodu wyjściowego 230 V

OSTRZEŻENIE!

Przed podłączeniem przewodu wyjściowego 230 V\~ należy upewnić się, czy przetwornica została wyłączona wyłącznikiem głównym.

Kabel przyłączeniowy 230 V\~ z wtyczką z zestykiem ochronnym (rys. 1 2, strona 3) należy wprowadzić do gniazda wyjściowego 230 V\~ (rys. 5 7, strona 4).

9.5 Podłączanie wielu zasilanych urządzeń

Dostarczane urządzenie jest wyposażone w separator galwaniczny. W celu zagwarantowania bezpiecznej pracy wielu odbiorników bezwzględnie wymagane jest zainstalowanie przełącznika bezpieczeństwa (wyłącznika FI) w obwodzie rozdzielczym z gniazdem wtykowym, zob. przykładowy schemat połączeń w rys. 6, strona 5.

Legenda przykładowego schematu połączeń:

Poz. na rys. 6, strona 5	Objaśnienie
1	Źródło napięcia 230 V~
2	Kolejne urządzenia, np. ładowarka, lodówka
3	Źródło napięcia DC (akumulator)
4	Przetwornica
5	Umieszczony mostek uziemiający (stan z chwili dostawy: nie-umieszczony, przedstawiony jako zakreskowany)
6	Przełącznik bezpieczeństwa (wyłącznik FI)
7	Obwód rozdzielczy z gniazdem wtykowym dla odbiornika

OSTRZEŻENIE! Zagrożenie życia w wyniku porażenia prądem!

Jeśli do przetwornicy ma zostać podłączony więcej niż jeden odbiornik i w tym celu tworzony jest obwód rozdzielczy z gniazdem wtykowym, należy przewidzieć przełącznik bezpieczeństwa (wyłącznik FI) oraz umieścić w przetwornicy mostek uziemiający.

W obwodzie rozdzielczym z gniazdem wtykowym należy umieścić wyłącznik FI.

9.6 Ustawianie mostka uziemiającego (rys. 5 5, strona 4)

▶ Śrubę uziemienia należy wykręcić z dolnego otworu.

▶ Śrubę należy wkręcić do górnego otworu.

9.7 Podłączanie pilota MCR-7 lub MCR-9 (osprzęt)

UWAGA!

• Podłączać złącze do pilota tylko do portu zdalnego. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia.
• Należy upewnić się, iż pilot oraz przetwornica są zasilane taką samą wartością napięcia wejściowego.
• Należy przestrzegać zasad zawartych w instrukcji dla pilota.

Pilota (osprzęt) należy podłączyć do portu zdalnego (rys. 5 12, strona 4).

9.8 Podłączanie zewnętrznego przełącznika do włączania i wyłączania

WSKAZÓWKA

W tym celu należy użyć kabla o przekroju 0,25 – 0,75 mm².

Jako wyłącznik zewnętrzny można wykorzystać jedno z następujących urządzeń.

• Zewnętrzny przełącznik, zasilanie z przetwornicy: rys. 8, strona 6
• Jednostka sterująca z okablowaniem przekaźnika lub tranzystora (TR): rys. 9, strona 6
• Zewnętrzny przełącznik z zasilaniem napięciem za pomocą akumulatora (BAT) pojazdu: rys. 10, strona 6
• Zewnętrzny przełącznik z własnym zasilaniem napięciem (DC POWER), np. przed zapłonem: rys. 11, strona 6

Ustawić wyłącznik główny (rys. 5 3, strona 4) w pozycji „OFF” i upewnić się, czy złącze do pilota (rys. 5 12, strona 4) nie jest wykorzystane.
▶ Ustawić wyłącznik główny (rys. 5 3, strona 4) w pozycji „REMOTE”.
Należy podłączyć zewnętrzny przełącznik do włączania/wyłączania za pomocą kabla przyłączeniowego do zielonego zacisku (rys. 5 11, strona 4).

9.9 Podłączanie do trybu równoległego

UWAGA!

• Do podłączenia do zacisków do pracy w trybie równoległym użyj kabla oprzekroju 0,25 – 0,75 mm².
• Tryb równoległy można skonfigurować tylko dla identycznych modeli (ten sam numer katalogowy).
• Równolegle mogą pracować maksymalnie trzy przetwornice.
• Pracujące równolegle przetwornice muszą mieć identyczne ustawienia napięcia sieciowego i częstotliwości (patrz rozdz. „Ustawianie przetwornicy” na stronie 308.

▶ Wyłącznik główny (rys. 5 3, strona 4) należy ustawić w pozycji „OFF”.

Podłącz przetwornicę zgodnie z przykładowym schematem ideowym (rys. 12, strona 7).

Zwróć szczególnie uwagę na to, aby zworki do trybu równoległego były prawidłowo ustawione.

- Zworka (rys. 12 1, strona 7) na przetwornicy A musi być zdjęta, na przetwornicy B i C ustawiona.

WSKAZÓWKA

Pierwsza przetwornica włączona po zainstalowaniu trybu równo-ległego to przetwornica główna (Master).

9.10 Opis pinów

WSKAZÓWKA

Kable powinny być jak najkrótsze (<10 m), aby nie występowały straty podczas transmisji sygnału.

Piny portu RS232 są przypisane następująco.

Przetwornica Komputer
Pin Opis Opis Pin
1 Niewykorzystany Niewykorzystany 1
2	G	N	D
3	R	X	D
4	T	X	D
5 Niewykorzystany Niewykorzystany
6 Niewykorzystany Niewykorzystany

Piny złącza do pilota są przypisane następująco.

Przetwornica		Pilot
Pin	Opis	Pin
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Używanie przetwornicy

10.1 Włączyć przetwornicę

▶ Wyłącznik główny (rys. 5 3, strona 4) ustawić w pozycji „ON”.
Aby wyłączyć przetwornicę, należy ustawić przełącznik wł./wył. w pozycji „OFF”.
▶Przetwornica przeprowadza autotest.
Podczas autodiagnozy wewnętrzny głośnik wydaje dźwięki a dioda LED miga.
√ Po prawidłowym zakończeniu autotestu dioda LED świeci w kolorze zielonym (rys. 5 2, strona 4).

10.2 Wskaźniki trybu pracy

Dioda LED (rys. 5 2, strona 4) sygnalizuje stan pracy przetwornicy.

Wskaźnik	Napięcie wejściowe
Światło zielone, ciągłe	Tryb zwykły
Zielone, powolne miganie Tryb oszczędzania energii
Światło pomarańczowe, powolne miganie	Napięcie wejściowe zbyt wysokie
Światło pomarańczowe, powolne miganie	Napięcie wejściowe zbyt niskie
Światło czerwone, dwukrotne mig-nięcie	Przegrzanie przetwornicy
Światło czerwone, szybkie miganie	Nadnapięcie
Światło czerwone, powolne miganie	Podnapięcie
Światło czerwone, nieprzerwane	Przeciążenie
Światło czerwone, powolne miganie + podwójne miganie	Usterka wentylatora

Przetwornica wyłącza się, gdy:

• napięcie akumulatora spadnie poniżej 10 V (złącze 12 V---) lub 20 V (złącze 24 V---),
• napięcie akumulatora wzrośnie powyżej 16 V (złącze 12 V---) lub 32 V (złącze 24 V---),
• nastąpi przegrzanie przetwornicy.

W takim przypadku należy wyłączyć przetwornicę wyłącznikiem głównym (rys. 5 3, strona 4).
Sprawdź, czy przetwornica jest dobrze wentylowana i czy otwory wentylatora i szczeliny wentylacyjne nie są zablokowane.
Należy odczekać ok. 5 – 10 minut i ponownie włączyć przetwornicę bez odbiorników.

W przypadku gdy przetwornica działa przez dłuższy czas i z większym obciążeniem, zaleca się włączyć silnik w celu naładowania akumulatora samochodu.

10.3 Ustawianie przetwornicy

Urządzenie można dostosować za pomocą przełączników DIP (rys. 5 1, strona 4).

Ustawianie napięcia sieciowego

Przełącznikami DIP S1 i S2 można ustawić napięcie sieciowe.

Przełącznik DIP
Napięcie sieciowe S1 S2
200 V	Wył.	Wył.
220 V	Włączony	Wył.
230 V	Wył.	Włączony
240 V Włączony Włączony

Ustawianie częstotliwości sieci

OSTRZEŻENIE! Zagrożenie życia w wyniku porażenia prądem!

Przełącznik DIP S3 należy przestawić jedynie wówczas, gdy powinna zostać zastosowana odpowiednia częstotliwość dla napięcia wyjściowego.

Przełącznikiem DIP S3 można ustawić częstotliwość sieci.

	Przełącznik DIP
Częstotliwość sieci	S3
50 Hz Wył.
60 Hz Włączony

Ustawianie trybu energooszczędnego

Przełącznikami DIP S4, S5 i S6 można ustawiać tryb energooszczędny. W tym trybie akumulator, do którego podłączona jest przetwornica, rozładowuje się wolniej.

Przetwornica pracuje w trybie energooszczędnym dopóki wymagana moc jest mniejsza od ustawionej wartości. Gdy wymagana moc jest wyższa od ustawionej, przetwornica pracuje w trybie normalnym.

Ustawiane wartości dla przetwornicy zostały przedstawione w poniższej tabeli.

Tryb oszczędzania energii	Przełącznik DIP
	S4 S5 S6
Wył.	Wył.	Wył.	Wył.
2%	Włączony	Wył.	Wył.
3%	Wył.	Włączony	Wył.
4%	Włączony	Włączony	Wył.
5%	Wył.	Wył.	Włączony
6%	Włączony	Wył.	Włączony
7%	Wył.	Włączony	Włączony
8%	Włączony	Włączony	Włączony

Ustalanie nastaw

Przełącznikiem DIP S8 można ustalić, czy parametry będą ustawiane przez złącze pilota czy przełącznikami DIP.

	Przełącznik DIP
Parametr S8
Złącze do pilota Wył.
Przełącznik DIP Włączony

11 Pielęgnacja i czyszczenie przetwor- nicy

UWAGA!

Do czyszczenia nie należy używać ostrych i twardych środków czyszczącyc; mogą one uszkodzić produkt.

▶ Od czasu do czasu należy czyścić produkt wilgotną ściereczką.

12 Usuwanie usterek

OSTRZEŻENIE!

Nie wolno otwierać urządzenia. W ten sposób użytkownik narazil-by się na niebezpieczeństwo porażenia prądem elektrycznym!

WSKAZÓWKA

W przypadku szczegółowych pytań dotyczących danych przetwornicy należy skontaktować się z jej producentem (adresy na odwrocie instrukcji).

Dioda LED (rys. 5 2 strona 4) świeci czerwonym światłem, sygnalizując błąd.

Wskaźnik LED	Przyczyna	Usuwanie
Szybkie miganie Zbyt wysokie napięcie wej-ściowe		Sprawdź napięcie wejściowe i zredu-kuj je.
Powolne miganie Zbyt niskie napięcie wej-ściowe		Należy naładować akumulator.Należy sprawdzić przewody i połą-czenia.
Okresowe miganie	Przeciążenie termiczne	Należy sprawdzić przetwornicę oraz odbiorniki.Należy odczekać ok. 5 – 10 minut i ponownie włączyć przetwornicę bez odbiorników.Należy zredukować obciążenie i zadbać o lepszą wentylację prze-twornicy. Następnie należy ponow-nie włączyć odbiornik.
Ciągłe światło	Zwarcie bądź błędne podłą-czenie biegunówZbyt wysokie obciążenie	Należy wyłączyć przetwornicę i usu-nąć odbiorniki.Następnie należy ponownie włączyć przetwornicę bez odbiorników. Jeśli teraz nie będzie wskazywane zbyt wysokie obciążenie, zwarcie wystę-puje w odbiorniku lub łączne obciążenie było wyższe niż moc podana w specyfikacji. Po zadziałaniu pod wpływem prądu nadmiarowego bez-piecznik aparatowy musi zostać wciśnięty ręcznie.Należy sprawdzić przewody i połą-czenia.

13 Gwarancja

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,
• informacji o przyczynie reklamacji lub opisu wady.

14 Utylizacja

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

15 Dane techniczne

	MSI2312T MSI2324T MSI351		2T MSI3524T
Nr katalogowy: 9102600119	9102600120 910	2600121 91026	00122
Napięcie wejściowe:	12 V---	24 V---	12 V---	24 V---
Moc wyjściowa przy 25 °C przez 10 min:	2300 W 3500 W
Szczytowa moc wyjściowa:	4000 W		6000 W
Napięcie wyjściowe:	200 – 240 V~ czysta fala sinusoidalna (THD < 3%)
Częstotliwość wyjściowa:	50 lub 60 Hz
Pobór prądu bez obciążenia:	3,1 A 1,5 A	2,7 A 1,3 A
Pobór prądu w trybie czuwania	1,1 A 0,7 A	1,1 A 0,7 A
Zakres napięcia wejścio-wego:	10,5 V – 16 V	21 V – 32 V	10,5 V – 16 V	21 V – 32 V
Sprawność do:	92 %	92 %	92 %	92 %
Temperatura otoczenia przy pracy:	od -20 °C do +40°C
Temperatura otoczenia przy składowaniu:	od -30 °C do +70 °C
Wymiary S x G x W:	283 x 436 x 128,4 mmzob. rys. 13, strona 8		283 x 496 x 128,4 mmzob. rys. 13, strona 8
Waga:	7,5 kg		9 kg

Ochrona przed nadnapięciem

Urządzenie	Ostrzeżenie prze-pięciowe	Nadnapięcie
		Wyłączenie	Ponowne urucho-mienie
MSI2312T, MSI3512T 15,5 V	16 V 15 V
MSI2324T, MSI3524T 31 V 32 V 30 V

Ochrona przed podnapięciem

Urządzenie	Ostrzeżenie o podnapięciu	Podnapięcie
		Wyłączenie	Ponowne uruchomienie
MSI2312T, MSI3512T 10,5 V	10 V 12 V
MSI2324T, MSI3524T 21,5 V	20 V 25 V

Atesty

Urządzenie posiada atest E13.

Zgodnie z Dyrektywą kompatybilności elektromagnetycznej 2004/108/WE włącznie z 2009/19/WE i Dyrektywą niskonapięciową 2006/95/WE

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

Moc wyjściowa w zależności od temperatury otoczenia i napięcia wejściowego
