BRUKSANVISNING SinePower MSI2312T WAECO

Monterings- og bruksanvisning

Fjernbetjening MCR-9

7 Teknisk beskrivelse

▶Tilslut Schuko-stikket til 230-V-vekselstrømnettet.

▶ Stil hovedafbryderen (fig. 5 3, side 4) på „OFF“.
▶ Tilslut inverteren iht. det eksemplariske strømskema (fig. 12, side 7).

- Jumper (fig. 12 1, side 7) fjernet ved inverter A, sat i ved inverter B og C.

BEMÆRK

Stikbenene på RS232-porten er belagt som følger:

Inverter Computer
Stikben Beskrivelse Beskrivelse Stikben
1 Ikke belagt Ikke belagt 1
2	GND	GND	5
3	RXD	TXD	3
4	TXD	RXD	2
5 Ikke belagt Ikke belagt
6 Ikke belagt Ikke belagt

Stikbenene på tilslutningen til fjernbetjeningen er belagt som følger:

Inverter Fjernbetjening
Stikben Beskrivelse Stikben
1	C	A
2	C	A
3	P	O
4	V	C
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

Energibesparelsesmodus	DIP-omskifter
	S4 S5 S6
Fra Fra Fra Fra
2% Til Fra Fra
3% Fra Til Fra
4% Til Til Fra
5% Fra Fra Til
6% Til Fra Til
7% Fra Til Til
8% Til Til Til

▶Skruva ut jordskruven ur det nedre borrhålet.
▶Skruva in skruven i det övre borrhålet.

9.9 Anslutning av parallelldrift

OBSERVERA!

Energisparläge	DIP-switch
	S4 S5 S6
Av Av Av Av
2% På Av Av
3% Av På Av
4% På På Av
5% Av Av På
6% På Av På
7% Av På På
8% På På På

Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruksanvisningen videre også.

Innhold

1 Symbolforklaringer 199
2 Generelle sikkerhetsregler....199
3 Leveringsomfang 201
4 Tilbehør 201
5 Målgruppen for denne veiledningen. 202
6 Tiltenkt bruk 202
7 Teknisk beskrivelse 202
8 Montering av vekseretteren....205
9 Koble til vekselretteren....207
10 Bruk av vekselretteren 213
11 Stell og rengjøring av vekselretteren 216
12 Feilsøking....216
13 Garanti 217
14 Avhending 217
15 Tekniske data....218

1 Symbolforklaringer

ADVARSEL!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade.

PASS PÅ!

Utfyllende informasjon om bruk av produktet.

▶ Handling: Dette symbolet indikerer at du må gjøre noe. De nødvendige handlingene beskrives trinnvis.
√Dette symbolet beskriver resultatet av en handling.

Fig. 1 5, side 3: Denne angivelsen henviser til et element i en illustrasjon, i dette eksemplet til «Posisjon 5 i illustrasjon 1 på side 3».

2 Generelle sikkerhetsregler

2.1 Generell sikkerhet

Produsenten tar i følgende tilfeller intet ansvar for skader:

● Montasje- eller tilkoblingsfeil
- skader på produktet på grunn av mekanisk påvirkning og overspenninger
● endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formål enn det som er beskrevet i veiledningen

ADVARSEL!

• Bruk apparatet kun til det det er beregnet for.
• Bruk ikke apparatet hvor det er fuktig eller vått.
• Bruk ikke apparatet i nærheten av brennbare materialer.

• Bruk ikkeapparatet er det er eksplosjonsfare.

• Vedlikehold og reparasjoner må kun utføres av fagfolk, som er kjent med farene hhv. gjeldende forskrifter.

• Personer (inklusive barn) som på grunn av sine fysiske, sensoriske eller mentale ferdigheter eller på grunn av sin uerfarenhet eller manglende kjennskap ikke er i stand til å bruke produktet på en sikker måte, må ikke bruke dette produktet uten oppsyn eller anvisning fra en ansvarlig person.
• Elektriske apparater er ikke beregnet for barn! Oppbevar og bruk apparatet utenfor barns rekkevidde.

2.2 Sikkerhet ved installasjon av apparatet

ADVARSEL!

• Installasjonen av apparatet må kun utføres av tilstrekkelig utdannede fagfolk, som kjenner retningslinjene og sikkerhetsforanstaltningene som må brukes.
• Hvis elektriske apparater installeres feil på skip, kan det føre til korrosjonsskader på skipet. Installasjon av apparatet skal utføres av fagfolk (skipselektrikere).

PASS PÅ!

● Pass på at det står stødig!
Apparatet må stå stødig og festes slik at det ikke kan velte eller falle ned.
- Utsett ikke apparatet for varmekilder (solstråling, oppvarming osv.). Unngå ekstra oppvarming av apparatet.
- Hvis ledninger må føres gjennom platevegger eller andre vegger med skarpe kanter, bruker du tomme rør hhv. ledningsgjennomføringer.
- Ikke legg ledninger løst eller skarpt bøyd på materiell som leder elektrisk strøm (metall).
- Ikke trekk i ledninger.
- Ikke legg 230 V nettledninger og 12/24 V likestrømsledningen sammen i den samme ledningskanalen (tomrør).
- Fest ledningene godt.
- Legg ledningene slik at man ikke snubler i dem og slik at man unngår å skade kabelen.

2.3 Sikkerhet ved bruk av apparatet

ADVARSEL!

• Bruk apparatet kun når kapslingen og ledningene er uskadd.
• Også etter at beskyttelsesanordningen (sikring) er utløst, vil vekselretteren fortsatt være under spenning.
• Ved arbeid på apparatet må man alltid avbryte strømforsyningen.

PASS PÅ!

• Pass på at lufteåpningene på apparatet ikke blir blokkert.
• Pass på at du har god lufting. Vekselretteren avgir varme som må må ledes bort.
• Ikke koble 230 V utgangen til vekselretteren (fig. 5 7, side 4) til en annen 230 V kilde.

3 Leveringsomfang

Elektrisk installasjon (kapittel «Koble til vekselretteren» på side 207) må kun utføres av kvalifiserte håndverkere som er kjent med gjeldende bestemmelser og normer i det landet hvor apparatet installeres og brukes.

6 Tiltenkt bruk

ADVARSEL!

Vekselretteren må ikke brukes på kjøretøyer hvor plusspolen til batteriet er koblet til sjassiet.

Vekselretteren brukes til å omforme

● 12 V== (MSI2312T, MSI3512T)
● 24 V== (MSI2324T, MSI3524T)

til 200 – 240-V-vekselspenning på 50 Hz eller 60 Hz.

7 Teknisk beskrivelse

Vekselretterne kan kobles til over alt hvor det finnes

● en 12-V---tilkobling (MSI2312T, MSI3512T)
● en 24-V---tilkobling (MSI2324T, MSI3524T)

Den lave vekten og den kompakte konstruksjonen gjør at dette apparatet enkelt kan monteres i bobiler, nyttekjøretøy eller motor- og seilbåter.

Utgangsspenningen tilsvarer husholdningsspenningen fra stikkontakten (ren sinusspenning, THD < 3%).

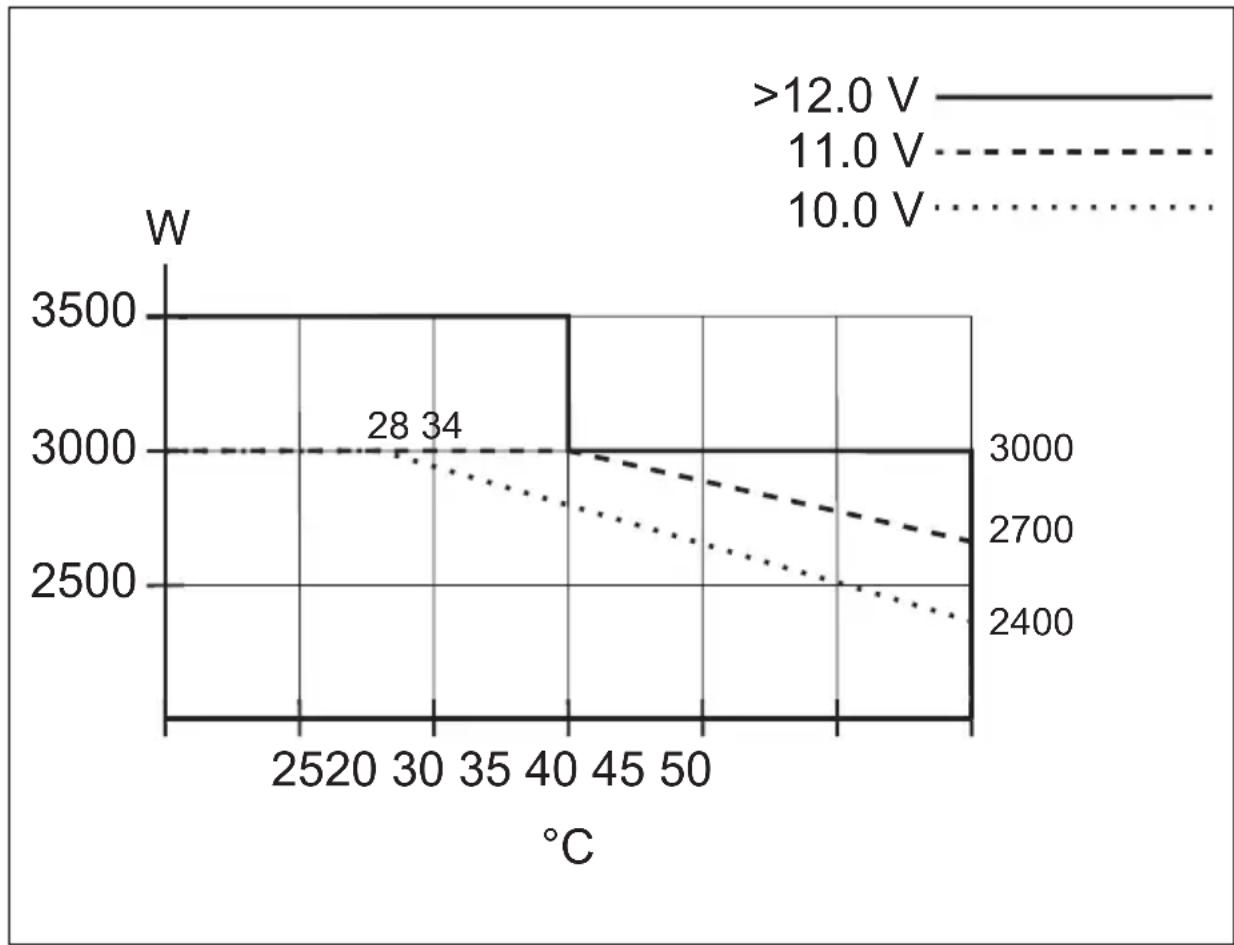

Overhold verdiene for kontinuerlig utgangseffekt og topp-utgangseffekt slik de er angitt i kapittel «Tekniske data» på side 218. Apparater som har høyere effektbehov må ikke tilkobles.

MERK

Ved tilkobling av apparater med elektrisk starter (f.eks. bormaskiner, kjøleskap osv.) må man være oppmerksom på at disse trenger høyere effekt for å starte enn det som er angitt på typeskiltet.

Vekselretteren har forskjellige beskyttelsesmekansimer:

Ved spenningssynkroniseringen med AC-inngangsspenningen er vekselretteren egnet for drift av ømfintlige forbrukere, som reagerer på uregelmessigheter i forsyningsspenningen.

I tillegg kan apparatet konfigureres via et RS-232-grensesnitt ved hjelp av en PC og med DIP-bryterne på apparatet.

Pos. Betegnelse Beskrivelse
1 Dip-bryter Benyttes til innstilling av vekselretteren (f.eks. nettspenning, nettfrekvens, energisparemodus)
2 Lysdiode Se kapittel «Varsellamper» på side 213
3 Hovedbryter AV/PÅ/FJERN-KONTROLL	Slår apparatet på, av eller veksler til drift med fjernkontroll (tilbehør)
4 Sikring Beskytter vekselretteren mot overbelast-ning.Sikringen kan trykkes inn igjen etter at den er blitt utløst.
5 Jordingsskrue Setter eller fjerner jordingsbroen

7.2 Kontakter

Kontaktene til vekselretteren (fig. 5, side 4)

Pos. Betegnelse Beskrivelse
6 AC-inngang 230-V~ -inngangshylse
7 AC-utgang 230-V~ -utgangshylse
8 Jordklemme Jording til kjøretøykarosseriet
9 POS+ Pluss-klemme
10 CAN1- og CAN2-port CAN-BUS-kontakter
11 Grønn klemme	Innstilling av fjernbryter og parallelldrift
12 RS232-grensesnitt, REMOTE-port	Tilkobling av datamaskin via et serielt RS232-grensesnitt eller tilkobling av fjernkontrol-len MCR-7, MCR-9
13 NEG– Minus-klemme
14 LCM	Kontakt for fjernkontroll

8 Montering av vekseretteren

8.1 Nødvendig verktøy

For elektriske kontakter trenger du følgende hjelpemidler:

• krympetang
• 3 fleksible tilkoblingskabler i forskjellige farger. De nødvendige tverrsnittene finner du i tabellen i kapittel «Koble til vekselretteren» på side 207.
• Kabelsko og kabelhylser

Til å feste vekselretteren trenger du følgende monteringsutstyr:

• Maskinskruer (M4) med underlagsskiver og selvfestende muttere eller
• Plate- eller treskruer.

Pass på følgende ved valg av montasjested:

- Vekselretteren må ikke brukes i støvete omgivelser.

- Luftinntaket på undersiden hhv. luftuttaket på baksiden av vekselretteren må være fri.

- Ved omgivelsestemperaturer som er høyere enn 50 °C (f.eks. i motor- eller varmerom, direkte sollys), kan det på grunn av egenoppvarming av vekselretteren ved belastning oppstå en automatisk utkobling.

Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøyet kan skades av boring, saging og filing.

8.3 Montering av vekseretteren

▶Hold vekselretteren på montasjestedet som du har valgt og merk av festepunktene (fig. 3 A, side 4).
▶ Fest vekselretteren med en festemetode (fig. 3 B, side 4) som du har valgt.

9 Koble til vekselretteren

9.1 Generelle råd

ADVARSEL!

• Tilkobling av vekselretteren må kun gjøres av fagfolk. Den følgende informasjonen er beregnet på fagfolk som er fortrolig med retningslinjene og sikkerhetsforanstaltningene som gjelder.
• Vekselretteren må ikke brukes på kjøretøyer hvor plusspolen til batteriet er koblet til chassiset.

• Hvis du ikke setter inn sikring i plulssledningen til batteriet, kan ledningene bli overbelastet, og det kan oppstå brann.

• Ved installasjon i kjøretøy eller båter må vekselretteren være koblet til sjassiet hhv. jord.

• Når man fester en stikkontaktfordelerkrets (nettoppbygging) må man følge gjeldende forskrifter.
• Bruk kun kopperkabel.
• Sørg for at kabelen er så kort som mulig (< 1 m).
• Overhold nødvendig kabeltverrsnitt og sett en kabelsikring (fig. 4 3, side 4) så nær batteriet i plussledningen som mulig (se tabell).

Apparat	Nødvendig kabeltverrsnitt	Kabelsikring (fig. 4 3, side 4)
MSI2312T 70 mm ^2 350 A
MSI2324T 50 mm ^2 175 A
MSI3512T 95 mm ^2 400 A
MSI3524T 70 mm ^2 200 A

9.2 Koble vekselretteren til batteri

PASS PÅ!

▶ Still hovedbryteren (fig. 5 3, side 4) på «OFF».
▶ Still hovedbryteren (fig. 4 1, side 4) fra den røde plussklemmen (fig. 4 2, side 4).
▶ Skyv kabelskoen (fig. 4 2, side 4) på plusskabelen inn i den røde plussklemmen og fest den med skruen.
Koble til minus-kabelen tilsvarende til den svarte minus-klemmen (fig. 4 4, side 4).
▶Legg pluss-kabelen fra vekselretteren til plusspolen på kjøretøybatteriet og koble den til der.
Legg minus-kabelen fra vekselretteren til minuspolen på kjøretøybatteriet og koble den til der. Det kan oppstå en liten gnist når kondensatoren i vekselretteren er ladet opp.
▶ Koble jordklemmen (fig. 5 8, side 4) til kjøretøyets karosseri.

▶Koble jordstøpslet til 230 V vekselstrømnettet.

9.5 Koble til flere forbrukere

Ved levering er apparatet utstyrt med galvanisk skille. For sikker drift av flere forbrukere er det absolutt nødvendig at det monteres inn en jordfeilbryter i stikkontaktfordelerkursen, se eksempel på koblingsskjema i fig. 6, side 5.

Forklaring til koblingsskjemaet:

Pos. i fig. 6, Forklaring side 5

1 230-V~ -spenningskilde

2 Flere apparater som f.eks. batterilader, kjøleskap

3 DC-spenningskilde (batteri)

4 Vekselretter

5 Jordingsbro satt (leveringstilstand: Ikke satt, vist med stiplet linje)

6 Jordfeilbryter

7 Stikkontaktfordelerkurs for forbruker

ADVARSEL! Livsfare ved strømstøt!

Hvis du ønsker å koble til flere enn en forbruker til vekselretteren og i tillegg montere en stikkontaktfordelerkurs, må du montere en jordfeilbryter og montere jordingsbroen i vekselretteren.

▶Monter en jordfeilbryter inn i stikkontaktfordelerkursen.

9.6 Montere jordingsbro (fig. 5 5, side 4)

▶Skru jordingsskruen ut fra det nederste hullet.
▶Skru skruen inn i det øverste hullet.

9.7 Koble til fjernkontroll MCR-7 eller MCR-9 (tilbehør)

MERK!

• Sett kontakten til fjernkontrollen kun i Remote-porten. Apparatet kan bli skadet ved feil tilkobling.
• Forsikre deg om at fjernkontroll og vekselretter forsynes med den samme inngangsspenningsverdien.
• Overhold bruksanvisningen for fjernkontrollen.

▶ Koble fjernkontrollen (tilbehør) til Remote-porten (fig. 5 12, side 4).

9.8 Koble til ekstern bryter for inn- og utkobling

MERK

Bruk kabler med kabeldiameter på 0,25 – 0,75 mm ^2 .

Du kan bruke følgende som ekstern bryter:

• Ekstern bryter, spenningstilførsel fra vekselretteren: fig. 8, side 6
• Styreenhet med relé- eller transistorkobling (TR): fig. 9, side 6
• Ekstern bryter med spenningstilførsel via batteriet (BAT) til kjøretøyet: fig. 10, side 6
• Ekstern bryter med egen spenningstilførsel (DC POWER), f.eks. fra tenningen: fig. 11, side 6
  ▶ Sett hovedbryteren (fig. 5 3, side 4) på «AV» og forsikre deg om at kontakten til fjernkontrollen (fig. 5 12, side 4) ikke er koblet til.
  ▶ Still hovedbryteren (fig. 5 3, side 4) på «REMOTE».
  Koble den eksterne av/på-bryteren med en tilkoblingskabel på den grønne klemmen (fig. 5 11, side 4).

9.9 Koble til parallelldrift

PASS PÅ!

• Bruk kabler med kabeldiameter på 0,25 – 0,75 mm ^2 for tilkoblingen til klemmene for parallelldrift.
• Parallelldrift kan kun opprettes med samme modell (samme artikkelnummer).
• Det kan driftes maksimalt tre vekselrettere parallelt.
• Vekselretterne som driftes parallelt må ha samme innstillinger for nettspenning og nettfrekvens (se kapittel «Innstilling av vekselretter» på side 214).

▶ Still hovedbryteren (fig. 5 3, side 4) på «OFF».
Koble til vekselretteren i henhold til eksempel-koblingsskjemaet (fig. 12, side 7).

Pass spesielt godt på at broene for parallelldrift er plassert korrekt:

- Bro (fig. 12 1, side 7) fjernet ved vekselretter A, satt ved vekselretter B og C.

MERK

Den første vekselretteren som slås på etter monteringen av parallelldrift er Master.

9.10 Pin-tilordning

MERK

Bruk så korte kabler som mulig (<10 m) slik at det ikke oppstår tap ved signaloverføring.

Pinnene i RS232-portene er fordelt på følgende måte:

Vekselretter Computer
Pin Beskrivelse	Beskrivelse	Pin
1 Ikke benyttet Ikke benyttet 1
2	G	N	D
3	R	X	D
4	T	X	D
5 Ikke benyttet Ikke benyttet
6 Ikke benyttet Ikke benyttet

G T R

Pinnene i tilkoblingen til fjernkontrollen er fordelt på følgende måte:

Vekselretter		Fjernkontroll
Pin	Beskrivelse	Pin
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Bruk av vekselretteren

▶ Sett hovedbryteren (fig. 5 3, side 4) på framsiden av vekselretteren i bryterstilling «ON».
For å slå av setter du av/på-bryteren på «OFF».

▶Vekselretteren utfører en selvtest.

Under selvdiagnosen avgir den interne høyttaleren lyder, og lysdiodene blinker i forskjellige farger.

√ Etter en vellykket selvtest lyser lysdiodene grønt (fig. 5 2 side 4).

10.2 Varsellamper

Lysdioden (fig. 5 2, side 4) indikerer vekselretterens driftsstatus.

Indikering Inngangsspenning

Grønn, kontinuerlig lys Normal drift
Grønn, langsom blinking Energisparemodus
Oransje, hurtig blinking Inngangsspenning for høy
Oransje, langsom blinking Inngangsspenning for lav
Rød, dobbel blinking Vekselretteren er overopphetet
Rød, hurtig blinking Overspenning
Rød, sakte blinking	Underspenning
Rød, lyser kontinuerlig	Overbelastning
Rød, sakte blinking + dobbel blin-king	Viftefeil

Hvis dette skjer, slår du av vekselretteren med hovedbryteren (fig. 5 3, side 4).
▶Kontroller om vekselretteren er nok luftet og om vifteåpningene og lufteåpningene er åpne.
▶Vent i ca. 5 – 10 minutter og slå på vekselretteren uten forbruker igjen.

Når vekselretteren har vært i bruk over lengre tid og med stor belastning, lønner det seg å starte motoren for å lade opp batteriet til kjøretøyet igjen.

10.3 Innstilling av vekselretter

Du kan tilpasse apparatet med DIP-bryteren (fig. 5 1, side 4).

Innstilling av nettspenning

Du kan stille inn nettspenningen med Dip-bryteren.

Dip-bryter
Nettspenning S1 S2
200 V Av Av
220 V På Av
230 V Av På
240 V På På

Innstilling av nettfrekvens

ADVARSEL! Livsfare ved strømstøt!

Juster DIP-bryter S3 kun når den tilsvarende frekvensen skal brukes for utgangsspenningen.

Du kan stille inn nettfrekvensen med Dip-bryteren S3.

Dip-bryter
Nettfrekvens S3
50 Hz Av
60 Hz På

Stille inn energisparemodus

Du kan stille inn energisparemodus med Dip-bryteren S4, S5 og S6. På denne måten utlades ikke batteriet som du kobler vekselretteren til så fort.

Da arbeider vekselretteren i energisparemodus så lenge den forbrukte effekten ligger under innstilt effektverdi. Når nødvendig effekt ligger over den innstilte effektverdien, arbeider vekselretteren i normal drift.

Du finner verdiene som skal stilles inn for din vekselretter i følgende tabell:

Energisparemodus	Dip-bryter
	S4 S5 S6
Av Av Av Av
2% På Av Av
3% Av På Av
4% På På Av
5% Av Av På
6% På Av På
7% Av På På
8% På På På

Med Dip-bryteren S8 kan du fastsette om innstillingen av parametrene skal utføres via tilkoblingen for fjernkontroll eller med Dip-bryter.

Parameter S8	Dip-bryter
Tilkobling for fjernkontroll	Av
Dip-bryter	På

11 Stell og rengjøring av vekselretteren

PASS PÅ!

Bruk ikke skarpe eller harde gjenstander eller rengjøringsmidler til rengjøring, da det kan skade produktet.

▶Rengjør produktet regelmessig med en fuktig klut.

12 Feilsøking

ADVARSEL!

Hurtig blinking For høy inngangsspenning Kontroller inngangsspenningen og reduser denne.

Blinker sakte For lav inngangsspenning Batteriet må etterlades.Kontroller ledningene og forbindel-sene.

Periodisk blinking Termisk overbelastning Slå av vekselretteren og forbruke-ren.Vent i ca. 5 – 10 minutter og slå på vekselretteren uten forbruker igjen.Reduser belastningen og sørg for bedre lufting av vekselretteren. Slå på forbrukeren igjen.

Lysdiodeindikering Årsak Tiltak

Lyser kontinuerlig Kortslutning eller feil polaritet For høy belastning

Slå av vekselretteren og fjern forbrukeren.

Slå på vekselretteren uten forbruker igjen. Hvis for høy belastning ikke indikeres lenger nå, er det kortslutning på forbrukeren eller den totale belastningen var høyere enn effekten som var spesifisert i databladet.

Apparatsikringen må slås på igjen manuelt etter at det er blitt koblet ut på grunn av overstrøm.

Kontroller ledningene og forbindelsene.

13 Garanti

Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,
• årsak til reklamasjonen eller beskrivelse av feilen.

14 Avhending

▶ Lever emballasje til resirkulering så langt det er mulig.

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkule-ringsstasjon eller hos din faghandler.

15 Tekniske data

	MSI2312T MSI2324T MSI3512T MSI3524T
Art.nr.: 9102600119 9102600	120 910260012	1 9102600122
Nettspenning:	12 V---	24 V---	12 V---	24 V---
Utgangseffekt ved 25 °C i 10 min.:	2300 W 3500 W
Topp-utgangseffekt: 4000 W	6000 W
Utgangsspenning: 200 – 240	V~ ren sinusbølge (THD < 3%)
Utgangsfrekvens: 50 eller 60	Hz
Tomgangsstrømforbruk:	3,1 A	1,5 A	2,7 A	1,3 A
Strømforbruk i klarstilling:	1,1 A	0,7 A	1,1 A	0,7 A
Inngangsspenningsområde:	10,5 V – 16 V	21 V – 32 V	10,5 V – 16 V	21 V – 32 V
Virkningsgrad inntil:	92 %	92 %	92 %	92 %
Omgivelsestemperatur drift:	-20 °C til 50 °C
Omgivelsestemperatur lag-ring:	-30 °C til +70 °C
Mål B x D x H:	283 x 436 x 128,4 mm se fig. 13, side 8		283 x 496 x 128,4 mm se fig. 13, side 8
Vekt:	7,5 kg		9 kg

Overspenningsvern

Apparat	Overspenningsad-varsel	Overspenning
		Utkobling	Ny start
MSI2312T, MSI3512T	15,5 V	16 V	15 V
MSI2324T, MSI3524T	31 V	32 V	30 V

Underspenningsvern

Apparat	Underspennings-advarsel	Underspenning
		Utkobling	Ny start
MSI2312T, MSI3512T	10,5 V	10 V	12 V
MSI2324T, MSI3524T	21,5 V	20 V	25 V

Godkjenninger

Apparatet har E13-godkjenning.

Iht. EMC-direktiv 2004/108/EF inklusive 2009/19/EF og lavspenningsdirektiv 2006/95/EF

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

Utgangseffekt er avhengig av omgivelsestemperaturen og inngangs-spenningen
