BRUKSANVISNING SinePower MSI2324T WAECO

Monterings- og bruksanvisning

Fjernbetjening MCR-9

7 Teknisk beskrivelse

Sikringen kan trykkes indigen, after den

har udlost.

5 Jordforbindeses

skrue

Etablerer eller fjerne jord forbindelses

broen

7.2 Tilslutninger

Inverterens tilslutninger (fig. 5, side 4)

• Jumper (fig. 12 1, side 7) fjernet ved inverter A, sat i ved inverter B og C.

BEMAERK

Den Forste inverter, som tilkobles after installationen af paralleldriften, er master.

Stikbenene på RS232-porten er belagt som følger:

Inverter Computer
Stikben Beskrivelse	Beskrivelse	Stikben
1 Ikke belagt Ikke belagt 1
2	GND	GND	5
3	RXD	TXD	3
4	TXD	RXD	2
5 Ikke belagt Ikke belagt
6 Ikke belagt Ikke belagt

Stikbenene på tilslutningen til fjernbetjeningen er belagt som følger:

Inverter Fjernbetjening
Stikben Beskrivelse	Stikben
1	C	A
2	C	A
3	P	O
4	V	C
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

Energibesparelsesmo dus	DIP-omskifter
	S4 S5 S6
Fra Fra Fra Fra
2% Til Fra Fra
3% Fra Til Fra
4% Til Til Fra
5% Fra Fra Til
6% Til Fra Til
7% Fra Til Til
8% Til Til Til

9.5 Anslutning av flera forbrukare

9.9 Anslutning av paralleldrift

OBSERVERA!

Energisparläge	DIP-switch
	S4 S5 S6
Av Av Av Av
2% På Av Av
3% Av På Av
4% På På Av
5% Av Av På
6% På Av På
7% Av På På
8% På På På

Les bruksanvisingen nøye før du monterer og tar apparatet iBruk, og ta vare pa den. Hvis produktet selges videre, ma du sorge for a gi bruksanvisingen videre ogsa.

Innhold

1 Symbolforklaringer 199
2 Generelle sikkerhetsregler 199
3 Leveringsomfang 201
4 Tilbehør 201
5 Malgruppen for denne veiledningen. 202
6 Tiltenktbruk 202
7 Teknisk beskrivelse 202
8 Montering av vekseretteren 205
9Koble tilvekselretteren. 207
10 Bruk av vekselretteren 213
11 Stell og rengjring av vekselretteren 216
12 Feilsøking. 216
13 Garanti 217
14 Avhending 217
15 Tekniske data. 218

1 Symbolforklaringer

ADVARSEL!

Sikkerhetsregel: Hvis man/DD overholder donne regelen, kan det fere til ddd erler alvorlig skade.

PASS PA!

Fig. 1 5, side 3: Denne angivelsen henviser til et element i en illustrasjon, i dette eksemplet til «Posisjon 5 i illustrasjon 1 på side 3».

MERK

Utfyllende informasjon om bruk av produitet.

Handling: Dette symbolet indikerer at du mä gjore noe. De ndvendige handlingene beskrives trinnvis.
Dette symbolet beskriver resultatet av en handling.

2 Generelle sikkerhetsregler

2.1 Generell sikkerhet

Produsenten tar i falgende tilfeller intet ansvar for skader:

Montasje-eller tilkoblingsfeit
- skader på produitet på grunn av mekanisk påvirkning og overspenninger
endringer på produitet uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formal enn det som er beskrevet i veiledningen

ADVARSEL!

• Bruk apparatet kun til det det er beregnet for.
• Bruk(ilke apparatet hvor det er fuktig eller vatt.
• Bruk ikke apparatet iærheten av brenbare materialer.

• Bruk ikkeapparatet er det er eksplosjonsfare.

• Vedlikehold og reparasjoner mA kun utføres av fagfolk, som er kjent med farene hhv. gjeldende forskritter.

• Personer (inklusive barn) som på grunn av sine fysiske, sensöriske eller mentale fertigheter eller på grunn av sin uerfarenhet eller manglende kjennskap ikke er i stand til Å brukeproduktet på en sikker mæte, mA ikke bruke dette produit uten oppsyn eller anvisning fra en ansvarlig person.
• Elektriske apparater er/DDke beregnet for barn!

Oppbevar og bruk apparatet utenfor barnsrekkevidde.

2.2 Sikkerhet ved installationsjon av apparatet

ADVARSEL!

• Installasjonen av apparatet mA kun utfores av tilstrekkelig utdannede fagfolk, som kjenner retningslinjene og sikkerhetsforanstaltningene som mA brukes.
• Hvis elektriske apparater installeres feil på skip, kan det före til korrosjonsskader på skipet. Installasjon av apparatet skal utføres av fagfolk (skipselektrikere).

PASS PAI

Pass pà at det stár stødig!
Apparatet må stå stødig og festes slick at det ikke kan velte eller falle ned.
- Utsett ikke apparatet for varmekilder (solstråling, oppvarming osv.). Unngå ekstra oppvarming av apparatet.
- Hvis ledninger má fores gjennom platevegger aller andre vegger med skarpe kanter, bruker du somme rør hhv. ledningsgjennomføringer.
- Ikke legg ledninger løst eller skarpt boyd på materiell som leder elektrisk strøm (metall).
- lkke trekk i ledninger.
- Ikke legg 230 V nettledninger og 12/24 V likestrømsledningen sammen i den samme ledningskanalen (tomrør).
Fest ledningene godt.
- Legg ledningene sik at man/DDA kukk i dem og sik at man unngar a skade kabelen.

2.3 Sikkerhet ved bruk av apparatet

ADVARSEL!

• Bruk apparatet kun'nar kapslingen og ledningene er uskadd.
• Også etter at beskyttelsenordningen (sikring) er utløst, vil vekselretteren fortsett vare under spanning.
• Ved arbeid på apparatet@mam an alltid avbryte strømforsyningen.

PASS PAI!

Pass på at lufteåpningene på apparatet ikke blir blokkert.
Pass på at du har god lufting. Vekselretteren avgir varme som mA ma ledes bort.
- Ikke koble 230V utgangen til vekselretteren (fig. 5 7, side 4) til en annen 230V kilde.

3 Leveringsomfang

Elektrisk installasjon (kapittel «Koble til vekselretteren» på side 207) på kun utføres av kvalifiserte handverkere som er kjent med gjeldende bestemmelse og normer i det landet hvor apparatet installereres og brukes.

6 Tiltenkt bruk

ADVARSEL!

Vekselretterenmökke brukes på kjoretøyer hvor plusspolen til batteriet er koblet til sjassiet.

Vekselretteren brukes til à omforme

• 12V = (MSI2312T, MSI3512T)
• 24V = (MSI2324T, MSI3524T)

til 200 - 240-V-vekselspenning på 50Hz eller 60Hz .

7 Teknisk beskrivelse

Vekselretterne kan kobles til over alt hvor det finnes

• en 12-V---tilkobling (MSI2312T, MSI3512T)
• en 24-V---tilkobling (MSI2324T, MSI3524T)

Den lave vekten og den kompakte konstruksjonen gjør at dette apparatet enkelt kan monteres i bobiler, nyttekjøretøy eller motor- og seilbæter.

Utgangsspenningen tilsvarer husholdningsspenningen fra stikkontakten (ren sinusspenning, THD < 3% ).

Overhold verdiene for kontinuerlig utgangseffekt og topp-utgangseffekt sik de er angitt i kapittel «Tekniske data» på side 218. Apparater som har høyere effektbehov på ikke tilkobles.

MERK

Ved tlikobling av apparater med elektrisk starter (f.eks. bormaskiner, kjoleskap osv.) ma man vare oppmerksom pa at disse trenger hoyere effekt for a starte enn det som er angitt pa typeskiltet.

Vekselretteren har forskjellige beskyttelsesmekansimer:

• Overspenningsvern: Vekselretteren kobles utningar spenningsverdien stiger over utkoblingsverdien. Den starter igjenningar på nystart-verdien synker.
• Underspenningsvern: Vekselretteren kobles ut när spenningsverdien synker under utkoblingsverdien. Den starter igjen när spennenignen på nystart-verdien stiger.
• Overtemperaturvern: Vekselretteren slås avningar temperaturen innate i apparatet eller temperaturen på kjolelegemet overskrider utkoblingsverdien. Den starter igjenningar nær spennen den nystart-verdien stiger.
• Overlastvern og vern mot kortslutning: LED-ene på vekselretteren melder om en driftceil (konstant rødt lys)ningar det er koblet til for stor belastning eller det har oppstätt kortslutning. Apparatsikringen ma slås på igjen manuelt etter at det er blitt koblet ut på grunn av overstrøm.
• Polaritetsbeskyttelse: Polaritetsbeskyttelsen hinderer feil polaritet'nar vekselretteren kobles til.

MERK

Du finner de enkelte koblingsverdiene i kapittel «Tekniske data» på side 218.

Vekselretterne har en 230-V~ -stikkontakt og en tilkoblingslist for fast tikkobling.

Ved spenningssynkroniseringen med AC-inngangsspenningen er vekselret-teren egnet for drift av omfintlige forbrukere, som reagerer på uregelmessig-heter i forsinyningsspenningen.

I tillegg kan apparatet konfigureres via et RS-232-grensesnitt ved hjelp av en PC og med DIP-bryterne på apparatet.

Pos. Betegnelse Beskrivelse
1 Dip-bryter Benytttes til innstilling av vekselretteren (f.eks. nettspenning, nettfrekvens, ener-gisparemodus)
2 Lysdiode Se kapittel «Varsellamper» på side 213
3 Hovedbryter AV/PÅ/FJERN-KONTROLL	Slår apparatet på, av eller veksler til drift med fjernkontroll (tilbehør)
4 Sikring Beskytter vekselretteren mot overbelast-ning. Sikringen kan trykkes inn igjen etter at den er blitt utløst.
5 Jordingsstkrue Setter eller fjerner jordingsbroen

7.2 Kontakter

Kontaktene til vekselretteren (fig. 5, side 4)

Pos. Betegnelse Beskrivelse
6 AC-inngang 230-V~-inngangshylse
7 AC-utgang 230-V~-utgangshylse
8 Jordklemme Jording til kjøretøykarosseriet
9 POS+ Pluss-klemme
10 CAN1- og CAN2-port CAN-BUS-kontakter
11 Grønn klemme	Innstilling av fjernbryter og paralleldrift
12 RS232-grensesnitt, REMOTE-port	Tilkobling av datamaskin via et serielt RS232-grensesnitt ell er tilkobling av fjernkontrollen MCR-7, MCR-9
13 NEG- Minus-klemme
14 LCM	Kontakt for fjernkontroll

8 Montering av vekseretteren

8.1 Nødvendig verktøy

For elektriske kontakter trenger du følgende hjelpemidler:

• krympetang
• 3 fleksible tilkoblingskabler i forskjellige farger. De ndvendige tverrsnitene finner du i tabellen i kapittel «Koble til vekselretteren» på side 207.
  Kabelsko og kabelhylser

Til à feste vekselretteren trenger du folgende monteringsutstyr:

Pass på følgende ved valg av montasjested:

• Vekselretteren kan monteres bade horisontalt og vertikalt.
• Vekselretteren mä moneres på et sted som er beskyttet mot fuktighet.
• Vekselretteren pågressive brukes i omgivelser hvor det er lettantennelige materialer.
  Vekselretteren mä ikke brukes i støvete omgivelser.
• Monteringsstedet på före.goit luftet. Ved INSTALLsjon i likkede rom, på man sorge for skikkelig lufting. Minimumsklaringen rundt vekselretteren på minimum före 25 cm (fig. 2, side 3).
• Luftinntaket på undersiden hhv. Luftuttaket på baksiden av vekselretteren på vårere fri.
• Ved omgivelsestemperaturer som er høyere enn 50^ (f.eks. i motor-ller varmerom, direkte sollys), kan det på grunn av egenoppvarming avvekselretteren ved belastning oppsta en automatisk utkobling.
• Montasjeflaten ma vare plan og sterk nok.

PASS PA!

För du borer noe som helst, mä du forsikre deg om at ingen elektriske kabler aller andre deler på kjoretøyet kan skades av boring, saging og filing.

8.3 Montering av vekseretteren

Hold vekselretteren på montasjestedet som du har valgt og merk av festepunktene (fig. 3 A, side 4).
Fest vekselretteren med en festemetode (fig. 3 B, side 4) som du har valgt.

9Koble tilvekselretteren

9.1 Generelle råd

ADVARSEL!

• Tilkobling av vekselretteren på kun gjores av fagfolk. Den fölgende informasjonen er beregnet på fagfolk som er fortrolig med retningslinjene og sikkerhetsforanstaltningene som gjelder.
• Vekselretterenmökke brakes på kjøretøyer hvor plusspolen til batteriet er koblet til chassiset.

• Hvis du/DDke setter inn sikring i plulssledningen til batteriet, kan ledningene bl overbelastet, og det kan oppsta brann.

• Ved installationsjön i kjøretøy eller bæter mA vekselretteren��e koblet til sjassiet hhv. jord.

• När man fester en stikkontaktfordelerkrets (nettoppbygging) på man fölge gjeldende forskritter.
• Bruk kun kopperkabel.
• Sørg for at kabelen er sökt som mulig (< 1 m).
  Overhold nödvendig kabeltversnitt og sett en kabelsikring (fig. 4 3, side 4) sä nær batteriet i plussledningen som mulig (se tabell).

Apparat	Nødvendig kabeltverrsnitt	Kabelsikring (fig. 4 3, side 4)
MSI2312T 70 mm² 350 A
MSI2324T 50 mm² 175 A
MSI3512T 95 mm² 400 A
MSI3524T 70 mm² 200 A

9.2 Koble vekselretteren til batteri

PASS PAI

9.5 Koble til flere forbrukere

Ved levering er apparatet utstyrt med galvanisk skille. For sikker drift av flere forbrukere er det absolutn ndvendig at det moneres inn en jordfeilbryter i stikkontaktfordelerkursen, se eksempel på koblingsskjema i fig. 6, side 5.

Forklaring til koblingsskjemaet:

Pos. i fig. 6, Forklaring side 5

1 230-V~-spenningskilde

2 Flere apparater som f.eks. batterilader, kjøleskap

3 DC-spenningskilde (batteri)

4 Vekselretter

5 Jordingsbro satt (leveringstilstand: Ikke satt, vist med stiplet linje)

6 Jordfeilbryter

7 Stikkontaktfordelerkurs for forbruker

ADVARSEL! Livsfare ved strømstøt!

Hvis du ønsker Å koble til flere enn en forbruker til vekselretteren og i tillegg montere en stikkontaktfordelerkurs, mä du montere en jordfeilbryter og montere jordingsbroen i vekselretteren.

Monter en jordfeilbryter inn i stikkontaktfordelerkursen.

9.6 Montere jordingsbro (fig. 5, side 4)

Skru jordingsskruen ut fra det nederste hullet.
Skru skruen inn i det overste hullet.

9.7 Koble til fjernkontroll MCR-7 eller MCR-9 (tilbehør)

MERK!

• Sett kontakten til fjernkontrollen kun i Remote-porten. Apparatet kan bl skadet ved feil tilkobling.
• Forsikre deg om at fjernkontroll og vekselretter forsynes med den samme ingangsspenningsverdien.
  Overhold bruksanvisningen for fjernkontrollen.

Koble fjernkontrollen (tilbehør) til Remote-porten (fig. 5 12, side 4).

9.8 Koble til ekstern bryter for inn- og utkobling

MERK

Bruk kabler med kabeldiameter pa 0,25 - 0,75mm^2

Du kan bruke følgende som ekstern bryter:

• Ekstern bryter, spenningstilførsel fra vekselretteren: fig. 8, side 6
  Styreenhet med relé-ller transistorkobling (TR): fig. 9, side 6
• Ekstern bryter med spenningstilførsel via batteriet (BAT) til kjørretøyet: fig. 10, side 6
• Ekstern bryter med egen spenningstilforsel (DC POWER), f.eks. fra tenningen: fig. 11, side 6
  Sett hovedbryteren (fig. 5 3, side 4) på «AV» og forsikre deg om at kontakten til fjernkontrollen (fig. 5 12, side 4) ikke er koblet til.

  Still hovedbryteren (fig. 5 3, side 4) på «REMOTE».
  Koble den eksterne av/pa-bryteren med en tilkoblingskabel pa den grone klemmen (fig. 5 11, side 4).

9.9 Koble til parallelldrift

PASS PAI

• Bruk kabler med kabeldiameter på 0,25 - 0,75 mm² for tikkoblingen til klemmene for parallelldrift.
• Parallelldrift kan kun opprettes med samme modell (samme artikkelnummer).
• Det kan driftes maksimalt tre vekselrettere parallelt.
• Vekselretterne som driftes parallelt må ha samme innstlinger for nettspanning og nettfrekvens (se kapittel «Innstilling av vekselretter» på side 214).

Still hovedbryteren (fig. 5 3, side 4) pà «OFF».
Koble til vekselretteren i henhold til eksempel-koblingsskjemaet (fig. 12, side 7).

Pass spesielt godt på at broene for paralleldrift er plassert korrekt:

• Bro (fig. 12 1, side 7) fjernet ved vekselretter A, satt ved vekselretter B og C.

MERK

Den Forste vekselretteren som slås på etter monteringen av paralleldrift er Master.

9.10 Pin-tilordning

MERK

Bruk sä korte kabler som mulig (<10 m) slick at det/DD oppstartap ved signaloverforing.

Pinnene i RS232-portene er fordelt på følgende mæte:

Vekselretter Computer
Pin Beskrivelse	Beskrivelse	Pin
1 Ikke benyttet Ikke benyttet 1
2	G	N	D
3	R	X	D
4	T	X	D
5 Ikke benyttet Ikke benyttet
6 Ikke benyttet Ikke benyttet

Pinnene i tilkoblingen til fjernkontrollen er fordelt på følgende mæte:

Vekselretter		Fjernkontroll
Pin	Beskrivelse	Pin
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Bruk av vekselretteren

Under selvdiagnosen avgir den interne høytaleren lyder, og lysdiodene blinker i forskjellige farger.

Etter en vellykket selvtest lyser lysdiodene gront (fig. 5 2 side 4).

10.2 Varsellamper

Lysdioden (fig. 5 2, side 4) indikerer vekselretterens driftsstatus.

Indikering Inngangsspenning

Grönn, kontinuereg lys Normal drift

Grønn, langsom blinking Energisparemodus

Oransje, hurtig blinking Inngangsspenning for høy

Oransje, langsom blinking Inngangsspenning for lav

Rød, dobbel blinking Vekselretteren er overopphetet

Hvis dette skjer, slår du av vekselretteren med hovedbryteren (fig. 5 3, side 4).
Kontroller om vekselretteren er nok luftet og om vifteapningene og lufteapningene er apne.
Vent i ca. 5 - 10 minutter og slå på vekselretteren uten forbruker igjen.

När vekselretteren har vært i bruk over lengre tid og med stor belastning, lønner det seg Å starte motoren for Å lade opp batteriet til kjøretøyet igjen.

10.3 Innstilling av vekselretter

Du kan tilpasse apparatet med DIP-bryteren (fig. 5 1, side 4).

Innstilling av nettspanning

Du kan stille inn nettspenningen med Dip-bryteren.

Dip-bryter
Nettspenning S1 S2
200 V Av Av
220 V På Av
230 V Av På
240 V På På

Innstilling av nettfrekvens

ADVARSEL! Livsfare ved strømstøt!

Juster DIP-bryter S3 kun.nr den tilsvarende frekvensen skal brukes for utgangsspenningen.

Du kan stille inn nettfrekvensen med Dip-bryteren S3.

Nettfrekvens S3	Dip-bryter
50 Hz Av
60 Hz På

Stille inn energisparemodus

Du kan stille inn energisparemodus med Dip-bryteren S4, S5 og S6. På denne maten utlades ikke batteriet som du kobler vekselretteren til sö fort.

Da arbeider vekselretteren i energisparemodus sä lenge den forbrukte effekten ligger under innstilt effektverdi. När nødvendig effekt ligger over den innstilte effektverdien, arbeider vekselretteren i normal drift.

Du finner verdiene som skal stilles inn for din vekselretter i ffolgende tabell:

Energisparemodus	Dip-bryter
	S4 S5 S6
Av Av Av Av
2% På Av Av
3% Av På Av
4% På På Av
5% Av Av På
6% På Av På
7% Av På På
8% På På På

Med Dip-bryteren S8 kan du fastsette om innstillingen av parametrene skal utfores via tilkoblingen for fjernkontroll eller med Dip-bryter.

Parameter S8	Dip-bryter
Tilkobling for fjernkontroll	Av
Dip-bryter	På

11 Stell og rengjøring av vekselretteren

PASS PA!

Bruk不解 skarpe ellher harde gjenstander ellre renjoringsmidler til renjoring, da det kan skade Produktet.

Rengjør Produktet regelmessig med en fuktig klut.

12 Feilsøking

ADVARSEL!

Hurtig blinking For høy inngangsspenning Kontroller inngangsspenningen og reduserijke.

Blinker sakte For lav inngangsspenning Batteriet ma etterlades.

Kontroller ledningene og forbindelsene.

Periodisk blinking Termisk overbelastning Slå av vekselretteren og forbruke- ren.

Vent i ca. 5 - 10 minutter og sla pa vekselretteren uten forbruker igjen.

Reduser belastningen og sorg for bedre lufting av vekselretteren. Sla pa forbrukeren igjen.

Lysdiodeindikering Årsak Tiltak

Lyser kontinuereg Kortslutning aller feil polaritet For hoy belastning

Slå av vekselretteren og fjern forbrukeren.

Slå på vekselretteren uten forbruker igjen. Hvis for høy belastning ikke indikeres longer på, er det kortslutning på forbrukeren eller den totale belastningen var høyere enn effekten som var spesifisert i databladet. Apparatsikringen på igjen manuelt etter at det er blitt koblet ut på grunn av overstrøm.

Kontroller ledningene og forbindelsene.

13 Garanti

Lovmessig garantitid gjelder. Hvis produitet skulle vare defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.

Ved henvendelser vedrørende reparasjon eller garanti, mA du送来 med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,
• arsak til reklamasjonen aller beskrivelse av feilen.

14 Avhending

Lever emballasje til resirkulering sá langt det er mulig.

Når du tar produitet ut av drift for siste gang,rå du sorge for Å fā informasjon om deponeringsforskrifter hos nærmestre resirkuleeringsstasjon eller hos din faghandler.

15 Tekniske data

	MSI2312T MSI2324T MSI351		2T MSI3524T
Art.nr.: 9102600119 9102600	120 910260012	1 9102600122
Nettspenning:	12 V=	24 V=	12 V=	24 V=
Utgangseffekt ved 25 °C i 10 min.:	2300 W 3500 W
Topp-utgangseffekt: 4000 W	6000 W
Utgangsspenning: 200 - 240	V~ ren sinusbølge (THD < 3%)
Utgangsfrekvens: 50 aller 60	Hz
Tomgangsstrømforbruk:	3,1 A	1,5 A	2,7 A	1,3 A
Strømforbruk i klarstilling:	1,1 A	0,7 A	1,1 A	0,7 A
Inngangsspenningsområde:	10,5 V - 16 V	21 V - 32 V	10,5 V - 16 V	21 V - 32 V
Virkningsgrad inntil:	92 %	92 %	92 %	92 %
Omgivelsestemperatur drift:	-20 °C til 50 °C
Omgivelsestemperatur lag-ring:	-30 °C til +70 °C
Mål B x D x H:	283 x 436 x 128,4 mm se fig. 13, side 8		283 x 496 x 128,4 mm se fig. 13, side 8
Vekt:	7,5 kg		9 kg

Overspenningsvern

Apparat	Overspenningsad- varsel	Overspenning
		Utkobling	Ny start
MSI2312T, MSI3512T	15,5 V	16 V	15 V
MSI2324T, MSI3524T	31 V	32 V	30 V

Underspenningsvern

Apparat	Underspennings-adversel	Underspenning
		Utkobling	Ny start
MSI2312T, MSI3512T	10,5 V	10 V	12 V
MSI2324T, MSI3524T	21,5 V	20 V	25 V

Godkjenninger

Apparatet har E13-godkjenning.

Iht. EMC-direktiv 2004/108/EF inklusive 2009/19/EF og lavspenningsdirektiv 2006/95/EF

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

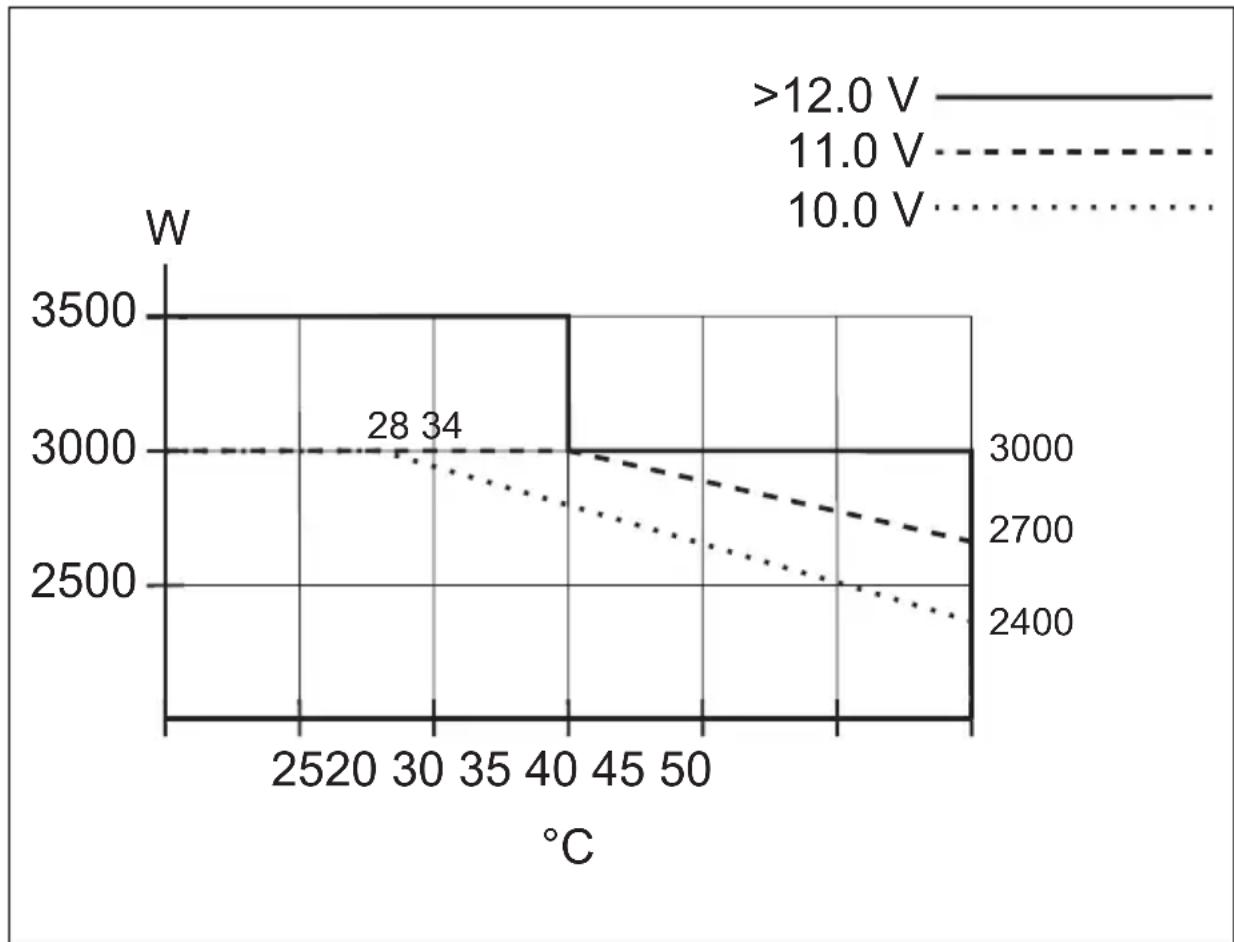

Utgangseffekt er avhengig av omgivelsestemperaturen og ingangspenningen
