BRUKSANVISNING SinePower MSI2324T WAECO

Monterings- och bruksanvisning

NO 198 Sinus vekselretter

Läsigenom anvisingarna noga innanprodukten monteras och används. Spara monterings- och bruksanvisingen För senareBruk. Überlamna bruksanvisingen till dennya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1Forklaring till symboler 176
2 Allmanna sakerhetsanvisningar 176
3 Leveransomfattning 178
4 Tillbehör 178
5Mälgrupp 179
6 Andamalsenlig anvandning 179
7 Teknisk beskrivning 179
8 Montera vaxelriktare 182
9 Ansluta vaxelriktaren 184
10 Anvanda vaxelriktaren 190
11 Skötsel och rengöring av växelriktaren 193
12 Felsökning 193
13 Garanti 194
14 Avfallshtantering 194
15 Tekniska data. 195

1 Förklaring till symboler

WARNING!

Observera: Beaktas anvisingen ej kan det leda till dödsfara ellersvåra skador.

OBSERVERA!

Om anvisingarna inte beaktas kan det leda till materialskador ochprodukten Funktion kan paverkas negativt.

ANVISNING

Komplettenderande information om användning av Produkten.

Arbetsstag:enna symbol star framfor en arbetsinstruktion.

Tillvagagangssattet beskrivs steg for steg.

Denna symbol stär framfor beskrivningen av resultatet.

Bild 1 5, sidan 3: anger en detalj på en bild, i detta exempl "position 5 på bild 1 på sidan 3".

2 Allmanna sakerhetsanvisningar

2.1 Allman sakerhet

Tillverkaren övertar inget ansvar für skador i följande fall:

• monterings-ller anslutningsfel
• skador på Produkten, orsakade av mekanisk påverkan eller overspänning
• andringar som utförsutan uttryckligtmedgivande fran tillverkaren
  ej andamalsenlig anvandning

WARNING!

Användendastproduktenforangivnaandamål.
- Använd inte Produkten i fuktiga aller våta omgivningar.
- Använd inte Produkten i narheten av brännbart material.
- Använd inte Produkten i utrymmen/omgivningar dar det föreligger explosionsrisk.

• Underhäll och reparation fär endast genomföras av härfor utbildad personal, som är fortrogen med de forbundna farorna och de gällande foreskrifterna.
• Personer (och barn), som på grund av fysiska, sensoriska eller mentala Funktionshinder eller på grund av oerfarenhetller ovetande inte kan användaprodukten på att sakert satt,ör inte användaenna produit utan uppsikt eller hjälp av en ansvarig person.
• Elprodukter ar inga leksaker! Forvara och använd produit utom räckhäll for barn.

2.2 Sakerhet vid installation av Produkten

WARNING!

• Produktten fär endast installereras av auktoriserade verkestäder som har kännedom om gällande direktiv/föreskrifter och sakerhetsåtgärder.
• Felaktigt installerade elprodukter kan leda till korrosionsskador på baten. En behörig (bät-)elektriker bör installereraprodukten.

OBSERVERAI!

• Se till att produit stär sakert och stabilt! Produktten måste ställas upp och fästas sö att den inte kan välta eller falla ner.
• Produktten fär inte komma nara en värmekälla (direkt solljus, element, o.s.v.). På sä satt forhindrar du attprodukten blir annu varmare.
• Använd tomma rör eller kabelgenomföringar om ledningarna ská dras genom platväggar aller andra väggar med vassa kan-ter.
• Lagg inte kablarna留存 ether med skarpa böjar på elektriskt ledande material (metall).
• Dra inte i kablarna.
• Lagg inte 230 V-nätledningen och 12/24 V-likströmsledningen i sama kabelkanal (tomt rör).
  Fast kablarna ordentlich.
• Dra kablarna sö att man inte kan snubbla över dem och sö att de inte kan skadas.

2.3 Sakerhet under användning

WARNING!

• Använd endastprodukten när dess holje och kablarna ar oskada.
• Växelriktaren ar fortfarande under spanning nar skyddsanordningen (sakringen) har lost ut.
• Stäng alltid av strömförsörjningen innan arbeten utförs påprodukten.

OBSERVERAI!

• Se till att ventilationen (in och ut) inte tacks over.
• Se till attprodukten har god ventilation. Växelriktaren alstrar forlustvarme som måste avledas.
• Anslut inte 230 V-utgangen på växelriktaren (bild 5 7, sida 4) till en annan 230 V-källa.

3 Leveransomfattning

Pos. på bild 1, Beteckning sida 3

1 Sinusväxelriktare

2 Anslutningskabel med jordad koppling (for 230 V~ -utgang)

3 Anslutningskabel med jordad kontakt (for 230 V~ -försörjning)

- Bruksanvisning

4 Tillbehör

Beteckning Art.nr

Fjällkontroll MCR-7

Fjällkontroll MCR-9

5 Målgrupp

WARNING!

Einstallationen (kapitel "Ansluta vãxelriktaren" på sidan 184) fãr endast utforas av behörig elektriker som har kännedom om de bestammelser och standarder som gäller i det land apparaten installeras resp. används.

6 Ändamåsenlig användning

WARNING!

Växelriktaren fär inte användas på fordon)darr batteriets pluspol ar kopplad till chassit.

Växelriktarna används till att omvandla likspanninger från

• 12V = (MSI2312T, MSI3512T)
• 24V = (MSI2324T, MSI3524T)

till en 200-240 V-växelspänning på 50Hz aller 60Hz .

7 Teknisk beskrivning

Växelriktarna kan användas überllt)där det finns

• en 12V = - anslutning (MSI2312T, MSI3512T)
• en 24 V---anslutning (MSI2324T, MSI3524T)

Den laga vikten och det kompakta utforandet gör att modellerna enkelt kan monteras i husbilar, nyttofordon, motor- och segelbåtar.

Utgangsspanninger motvarsar hushållsspänninger ur normala uttag (ren sinusspanning THD < 3% ).

Beakta uppgifterna om konstant uteffekt och högsta uteffekt sö som de beskrivs i kapitel "Tekniska data" på sidan 195. Produktter med större effektbehov fär inte anslutas..

ANVISNING

Beakta att eldrivnaprodukter (t.ex. borrmaskiner, kylskap etc) ofta har storre effektbehov under startfasen an vad som anges på typskylten.

Växelriktarna har olika skyddsmekanismer:

• Overspänningssskydd: Växelriktaren stängs av;nar spanningsvärdet stiger over frankopplingsvärdet. Den startup对其进行sjunker till omstartvärdet.
• Underspänningsskydd: Växelriktaren stängs av;nar spanningsvärdet sjunker under frankopplingsvärdet. Den startar igen när värdet sjunker till omstartvärdet.
• Übertemperaturskydd: Växelriktaren stängs av om temperaturen i en produit eller temperaturen på kylelementen stiger over frankopplingsvärdet. Den startar igenningar sjardet sjardet till omstartvärdet.
• Überbelastningssskydd och skydd mot kortslutning: Lysdioden på växelriktaren indikerar att att driftfel foreligger (lyser kontinuerligt rött), nar en for stor last ar ansluten aller om en kortslutning uppstod. Produktens säkring maste tryckas in manuelltigen after att den lost ut vid für hog ström.
• Polaritetsskydd: Polaritetsskyddet Förhindrar felaktig polaritet nar växelriktaren ansluts.

ANVISNING

De olika kopplingsvärdena finns i kapitel "Tekniska data" på sidan 195.

Växelriktarna ar försedda med att 230V -uttag och en anslutningsplint for fast anslutning.

Tack vare spanningsysynkroniseringen med AC-ingangsspaffeningen lampar sig vaxelriktaren for drift av kansliga forbrukare som reagerar på oregelbundenheter i forsorjningsspaffeningen.

Dessutom kan Produkten konfigureras på en PC via att RS232-gränsnitt och med DIP-switchen påprodukten.

Växelriktaren kan försättas i att energisparläge sa att det anslutna batteriet inte laddas ur for snabbt.

Med paralleldriften kan man driva två till max. tre væxelriktare (av sama modell) samtidigt.

Med fjarrkontrollen (tillbehör) kan man smidigt styra växelriktaren på avständ.

7.1 Reglage, detailer

Växelriktarens reglage (bild 5, sida 4)

Pos. Beteckning Beskrivning
1 DIP-switch Utför installingar på växelriktaren (t.ex. nätspänning, nätfrekvens, energispar- läge)
2 LED (lysdiod) Se kapitel "Lysdioder" på sidan 190
3 Huvudbrytare	Slår på eller stänger avprodukten, eller
"ON/OFF/	ställer den i laket)där den drives via fjärr-
REMOTE"-knapp:	kontrollen (tillbehör)
4 Säkring Skyddar växelriktaren mot überbelast- ning. Säkringen kan äterigen tryckas in after att den lost ut.
5 Jordskruv Sätter in uller tar bort jordbygeln

7.2 Anslutningar

Växelriktarens anslutningar (bild 5, sida 4)

Pos. Beteckning Beskrivning
6 AC Input 230 V~-ingång
7 AC Output 230-V~-utgång
8 Jordanslutting Jord på fordonskarossen
9 POS+ Plus-anslutting
10 CAN1- och CAN2-port	CAN BUS-ansluttingar
11 Grön anslutting	Anordning für fjärrreglage och paralleldrift
12 RS232-gränsnitt, REMOTE-port	Anslutting av en PC via att seriellt RS232-gränsnitt aller anslutting av fjärrkontroll MCR-7, MCR-9
13 NEG- Minus-anslutting
14 LCM	Anslutting für fjärrkontroll

8 Montera vãxelriktare

8.1 Verktyg

För elanslutningen krävs foljande hjälpmedel:

Krimptang
- 3 olikfärgade flexibla anslutningskaplar. Kabelarea, se tabellen i kapitel "An Schluta växelriktaren" på sidan 184.
Kabelskor och andhylsor for ledare

För fastsättning av växelriktaren kravs foljande monteringshjalpmedel:

• Maskinskruvar (M4) med underlaggsbrickor och sjävlåsande muttrar eller
• Plat- resp. träskruvar.

Beakta följande anvisningar vid monteringen:

Växelriktaren kan monteras horisontalt aller vertikalt.
Växelriktaren måste monteras på att ställe som ar skyddat mot fukt.
Växelriktaren fär inte monteras i narheten av antändbart material.
Växelriktaren fär inte monteras i dammig omgivning.
- Monteringsstället måste ha god ventilation. Vid installation i slutna utrymmen måste man se till att det finns god ventilation (till- och frånluft). Runt omkring væxelriktaren måste det finnas minst 25 cm fritt utrymme (bild 2, sida 3).
- Luftöppningarna på växelriktarens undersida (tilluft) och baksida (avluft) fär inte täckas over.
- Om omgivningstemperaturen ar högre an 50^ (t.ex. i motor-/maskinrum aller pannrum, direkt solljus) kan växelriktaren stängas av automatiskt p.g.a. självuppärmning under belastning.
- Monteraprodukten på en{jänn och stabil yta.

OBSERVERAI!

Innan bornningar görs: kontrollera att inga elkablar aller andra de- lar kan skadas genom bornning, sagning uller filning.

8.3 Montera vãxelriktaren

Häll væxelriktaren på valt ställe och markera sedan faspunkterna (bild 3 A, sida 4).
Fast vaxelriktaren enligt valt monteringssatt (bild 3 B, sida 4).

9 Ansluta växelriktaren

9.1 Allman information

WARNING!

Växelriktaren fär endast anslutas av behöriga installeratorer. Informationen nedan riktar sig till installeratorer som har kännedom om gällande direktiv/föreskrifter och sakerhetsåtgärder.
Växelriktaren fär inte användas på fordon där batteriets plusspol ar kopplad till chassit.
- Om ingen sakring sats in i batteriets pluskabel kan ledningarna overbelastas, vilket kan leda till brand.

• När växelriktaren installeras i fordon eller på båtar måste den anslutas till chassit resp. till jord.
• Folj gällande foreskrifter nar elinstallationen (strömkretsen, elnätet) planeras/installeras.
  Användendastkopparkablar.
• Använd sä korta kablar som möjlicht (< 1 m).
• Se till att kabelarean stämmer och satt in en kabelsakring (bild 4 3, sida 4) sä nara batteriet som möjligt i pluskabeln (se tabell).

Produkt Erforderlig kabelarea

Kabelsakring

(bild 4 3, sida 4)

MSI2312T 70 mm² 350 A

MSI2324T 50 mm² 175 A

MSI3512T 95 mm² 400 A

MSI3524T 70 mm² 200 A

9.2 Ansluta vãxelriktaren till batteriet

OBSERVERA!

Se till att polerna ansluts ratt. Felaktig polaritet kan skada vaxelriktaren.

ANVISNING

Dra Åt skruvarna eller muttrarna med attåtdragningsmoment på max. 15 Nm. Lõsa kopplingar kan leda till overhettning.

Ställ huvudbrytaren (bild 5 3, sida 4) på "OFF".
Lossa skruven (bild 4 1, sida 4) ur den röda plusanslutningen (bild 4 2, sida 4).
Skjut in pluskabelns kabelsko (bild 4 2, sida 4) till den röda plusanslütningen och fasp den med skruven.
Anslut minuskabeln på samma satt till den svarta minusanslutningen (bild 4 4, sida 4).
Dra pluskabeln fran vaxelriktaren till pluspolen på fordonsbatteriet och anslut den davon.
Dra minuskabeln fran vãxelriktaren till minuspolen på fordonsbatteriet och anslut den där. En liters gnista kan bildas om kondensatorerna i vãxelriktaren ar uppladdade.
Anslut jordanslutningen (bild 5 8, sida 4) till fordonets kaross.

9.3 Ansluta 230 V-elmabeln

Anslut 230 V~-anslutningskabeln med jordad kontakt (bild 1 3, sida 3) till 230 V~-ingangen (bild 5 6, sida 4).
Anslut den jordade kontakten till 230 V-växelströmsnätet.

Kontrollera att væxelriktaren ar franslagen med huvudbrytaren innan 230V -utgangskabeln ansluts.

Anslut 230V -anslutningskabeln med jordad koppling (bild 1 2, sida 3) till 230V -utgangen (bild 5 7, sida 4).

Apparaten har galvanisk franskiljning vid leveransen. För saker användning med flera forbrukare ar det nödvändigt att en jordfelsbrytare (Fl-brytare) installereras i fögreningskretsen, se exemple på kopplingsschema på bild 6, sida 5.

Pos. på bild 6, Förklaringsida 5

1 230 V~-spänningskälla

2 Övriga apparater, t.ex. batteriladdare, kylskåp

3 DC-spänningskälla (batteri)

4 Växelriktare

5 Insatt jordbygel (vid leveransen: ej insatt, streckat på kopp-lingsschemat)

6 Jordfelsbrytare (Fl)

7 Fögrengingskrets für föbrukare

WARNING! Livsfara p.g.a. elektriska stötar!

Om flera an en forbrukare ske anslutas till væxelriktaren och en føgreningskrets skas installeras for detta, maste en jordfelsbrytare (FI) installeras och jordbygeln i væxelriktaren maste sattas in.

Installera en jordfelsbrytare (Fl) i forgreningskretsen.

9.6 Satta in jordbryggan (bild 5, sida 4)

Skruva ut jordskruven ur det nedre borrhalet.
Skruva in skruven i det övre borrhålet.

9.7 Ansluta fjarrkontroll MCR-7 aller MCR-9 (tillbehör)

OBSERVERA!

• Anslut alltid fjärrkontrollen till remote-porten. Apparaten kan skadas vid felaktig anslutning.
• Kontrollera att fjarrkontrollen och voxelriktaren har sama varde for ingangsspanningen.
  Följ anvisiningarna i fjarrkontrollens braksanvisning.

Anslut fjarrkontrollen (tillbehör) till remote-porten (bild 5 12, sida 4).

9.8 Ansluta extern brytare for pâslagning och avstängning

ANVISNING

Använd en kabel med en kabelarea på 0,25-0,75 mm².

Följande kan användas som extern strömbrytare:

• extern brytare, spanningsforsörjning fran væxelriktaren: bild 8, sida 6
• styrenhet med relä-ller transistorkoppling (TR): bild 9, sida 6
• extern brytare med spanningsforsörjning via fordonets batteri (BAT): bild 10, sida 6
• extern brytare med egen spanningsforsörjning (DC POWER), t.ex. via tändningen: bild 11, sida 6

  Ställ huvudbrytaren (bild 5 3, sida 4) på "OFF" och sakerställ att anslut-ningen for fjärrkontrollen (bild 5 12, sida 4) ar ledig.
  Ställ huvudbrytaren (bild 5 3, sida 4) på "REMOTE".
  Anslut den externa på/av-brytaren till den gröna plinten (bild 5 11, sida 4) med anslutningskabeln.

• Använd en kabel med en kabelarea på 0,25–0,75 mm² für att ansluta till uttagen für paralleldrift.
• Parallelldrift ar endast möjlig på modeller av samma typ (samma artikelnummer).
  Max. tre vaxelriktare kan drivas parallellt.
• De parallellt drivna vãxelriktarna måste ha sama inställningar for nätspanning och natfrekvens (se kapitel "Stalla in vãxelrikreten" på sidan 191.

Ställ huvudbrytaren (bild 5 3, sida 4) på "OFF".
Anslut vãxelriktaren enligt kopplingsschemat på (bild 12, sida 7).

Var extra noggrann med att overkopplingarna ar korrekt satta for parallelldrift:

• Overkoppling (bild 12 1, sida 7) avlågsnad på växelriktare A, satt på växelriktare B och C.

ANVISNING

Den Första væxelriktaren som slås på after installationen av paralleldriften blir masterenheten.

9.10 Stifttildelningar

ANVISNING

Håll kablarna sö korta som möjligt (<10 m) für att Förhindra förluster vid signalöverführingen.

Stiften på RS232-porten ar tilldelade på följande satt:

Växelriktare Computer
Stift Beskrivning	Beskrivning	Stift
1 Ledig Ledig 1
2	G	N	D	G
3	R	X	D	T
4	T	X	D	R
5 Ledig Ledig
6 Ledig Ledig

Stiften på fjarrkontrollens anslutning ar tilldelade på foljande satt:

Växelriktare		Fjällkontroll
Stift	Beskrivning	Stift
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Anvanda vãxelriktaren

Ställ växelriktarens huvudbrytare (bild 5 3, sida 4) på "ON".

For att stänga av, stall pa/av-knappen på "OFF".

Vaxelriktaren genomfor ettsjalvtest.

Under självtestet avger den inbyggda högtalaren signaler och lysdioden blinkar.

Om självtestet slutförsutan problem lyser lysdioden gront (bild 5 2, sida 4).

10.2 Lysdioder

Lysdioden (bild 2, sida 4) indikerar vaxelriktarens dritfläge.

Lysdiod Ingångsspänning

Grön, lyser konstant Normal drift

Grön, blinkar langsamt Energisparläge

Orange, blinkar snabbt För hög ingängsspänning

Orange, blinkar langsamt För låg ingängsspänning

Röd, dubbelblinking Växelriktare überhettad

Röd, blinkar snabbt Oversprüning

Växelriktaren stängs av

• om batterispanninger sjunker under 10 V (12 V=-anslutting) resp. 20 V (24 V=-anslutting),
• om batterispanninger överskrider 16 V (12 V=-anslutning) resp. 32 V (24 V=-anslutning),
  om vaxelriktaren overhettas.

Slå då av växelriktaren med huvudbrytaren (bild 5 3, sida 4).
Kontrollera att voxelriktaren har god ventilation och att flakt- och luftoppeningarna inte ar overtackta.
Vanta ca 5 - 10 minute och slå på växelriktaren utan forbrukare igen.

Om væxelriktaren ska användas under langre tid med maximal belastning bör motorn startas sa att fordonets batteri laddas.

10.3 Stalla in væxelriktaren

Produkten kan ställas in med hjälp av DIP-switchen (bild 5 1, sida 4).

Stalla in natspanning

Med DIP-switcharna S1 och S2 kan du ställa in natspänningen.

Nätspänning S1 S2	DIP-switch
200 V Av Av
220 V På Av
230 V Av På
240 V På På

Stalla in nattfrekvensen

WARNING! Livsfara p.g.a. elektriska stötar!

Ändra endast DIP-switch S3 om motsvarande frekvens ske användas für utgangsspanningen.

Med DIP-switch S3 kan du stalla in nattfrekvensen.

Nätfrekvens S3	DIP-switch
50 Hz Av
60 Hz På

Stalla in energisparlaget

Med DIP-switcharna S4, S5 och S6 kan du ställa in energisparlaget. På sä sätt laddas inte batteriet som växelriktaren anslutits till ur sö snabbt.

Växelriktaren arbetar i energisparläget sä länge som effekten som kravs ligger under det inställda effektvärdet När effekten som kravs ligger over det inställda effektvärdet arbetar växelriktaren i normalläge.

Värdena som skasstallas in for vaxelriktaren framgår av nedanstænde tabell.

Fastställa andringar

Med DIP-switchen S8 kan du fastställa om inställingen av parametern ska utforas via fjärrkontrollens anslutning eller DIP-switchen.

Parameter S8	DIP-switch
Anslutting für fjärrkontroll	Av
DIP-switch	På

11 Skötsel och rengöring av växelriktaren

OBSERVERA!

Använd inga vassa eller hårda foremål for rengöring, använd inga skarpa rengöringsmedel;produkten kan skadas.

Rengörproduktendàochdàmeden fuktigtrasa.

12 Felsökning

WARNING!

Öppna inte Produkten. Risk für stromstätter!

ANVISNING

Kontakta tillverkaren (adress på handbokens baksida) om du önskar detaljerad information om växelriktarens data.

Lysdioden (bild 2, sida 4) indikerar felet med röd färg:

Lysdiod Orsak Atgard

Blinkar snabbt För hög ingängsspänning Kontrollera ingängsspänningen, sändk den.
Blinkar längsamt För låg ingängsspänning Batteriet måste laddas.
		Kontrollera kablarna och anslutning-arma.
Blinkar i intervall	Termisk überbelastning	Stäng av væxelriktaren och forbrukaren.
		Vänta ca 5–10 minutes och slå på væxelriktarenutan forbrukare igen.
		Minska belastningen och forbätttra væxelriktarens ventilation. Slå på for-brukaren igen.

Lysdiod Orsak Atgard

Lyser konstant Kortslutning aller omvänd polaritet

Für stor belastning

Stäng av växelriktaren och tag bort forbrukaren.

Slå på væxelriktarenutanforbrukare. Omdet nu inte indikerasforhog belastning langre finns det en kortslutningi forbrukaren,eller den totala belastningen var större an vardet som anges i databladet. Produktens sækring maste tryckas in manuellt ingen after att den lost ut vid forhog ström.

Kontrollera kablarna och anslutningarna.

13 Garanti

Den lagstadgade garantitiden gäller. Om Produkten ar defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisingens baksida) alleräterförsäljaren.

Vid reparations- resp. garantiärenden skä följande skickas med:

en kopia på fakturan med inköpsdatum,
en reklamationsbeskrivning/felbeskrivning.

14 Avfallshantering

Lämna om möjligt forpackningsmaterialiet till ätervinning.

Närprodukten slutgiltigt tas ur bruk: informera dig om gällande bestämelser hos narraste Återvinningscentral erler hos Återförsäljaren.

15 Tekniska data

	MSI2312T MSI2324T MSI351		2T MSI3524T
Art.nr: 9102600119 9102600120 9102600121 9102600122
Nominell ingängssppänning:	12 V==	24 V==	12 V==	24 V==
Uteffekt vid 25 °C für 10 min:	2 300 W 3 500 W
Högsta uteffekt: 4 000 W 6 000 W
Utgångssppänning: 200-240 V~, ren sinusväg (THD < 3%)
Utgångsfrekvens: 50 eller 60 Hz
Strömforbrukning, tomgang:	3,1 A	1,5 A	2,7 A	1,3 A
Strömforbrukning, standby:	1,1 A	0,7 A	1,1 A	0,7 A
Inspänningsområde:	10,5 V-16 V	21 V-32 V	10,5 V-16 V	21 V-32 V
Verkningsgrad upp till:	92 %	92 %	92 %	92 %
Omgivningstemperatur, drift:	-20 °C till 50 °C
Omgivningstemperaturen, förvaring	-30 °C till +70 °C
Mätt B x D x H:	283 x 436 x 128,4 mm se bild 13, sida 8		283 x 496 x 128,4 mm se bild 13, sida 8
Vikt:	7,5 kg		9 kg

Översprüningssskydd

Produkt	Översprünings-varning	Översprüning
		Avständigung Omstart
MSI2312T, MSI3512T 15,5 V	16 V 15 V
MSI2324T, MSI3524T 31 V	32 V 30 V

Underspänningsskydd

Produkt	Undersprünings-varning	Undersprüning
		Avstängning Omstart
MSI2312T, MSI3512T 10,5 V	10 V 12 V
MSI2324T, MSI3524T 21,5 V	20 V 25 V

Godkännanden

Enligt EMC-direktiv 2004/108/EC inklusive 2009/19/EC och lagspaffeningsdirektiv 2006/95/EC

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

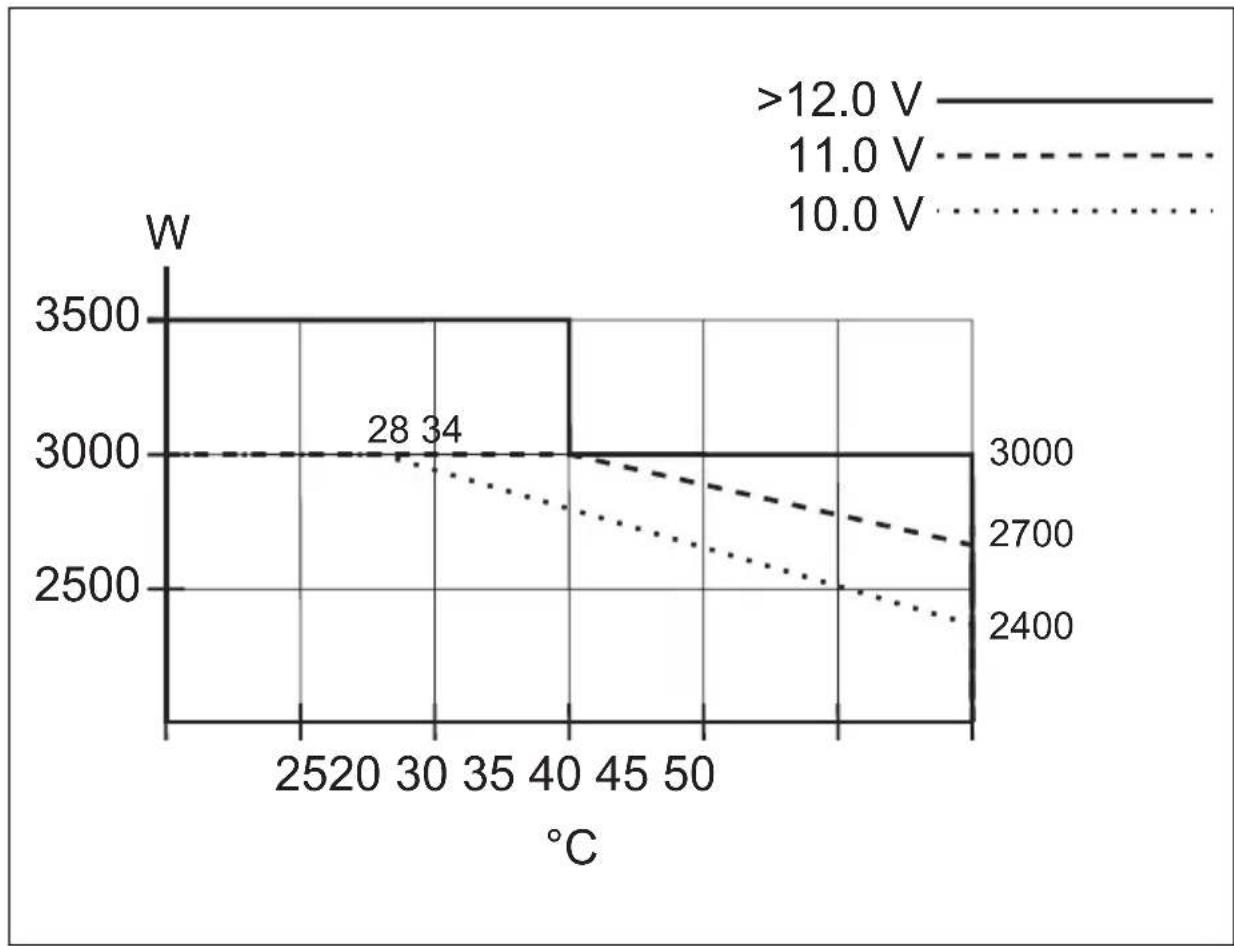

Uteffekt beroende på omgivningstemperatur och ingängssponning

10.1 Slå på vekselretteren

Sett hovedbryteren (fig. 5 3, side 4) på framsiden av vekselretteren i bryterstilling «ON».

For à slà av setter du av/pà-bryteren på «OFF».

Vekselretteren utfører en selvtest.

Vekselretteren kobles ut när

• batterispenningen synker under 10 V (12 V=kontakt) hhv. 20 V (24 V=kontakt),
• batterispenningen stiger over 16 V (12 V=-kontakt) hhv. 32 V (24 V= -kontakt),
• vekselretteren blir overopphetet.

S-42131 Västra Frölunda (Göteborg)

[phone]

[phone]

Mail: [e-mail]

SWITZERLAND
