SV 175 Sinus växelriktare

Monterings- och bruksanvisning

NO 198 Sinus vekselretter

Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1 Förklaring till symboler 176
2 Allmänna säkerhetsanvisningar 176
3 Leveransomfattning 178
4 Tillbehör 178
5 Målgrupp 179
6 Ändamålsenlig användning 179
7 Teknisk beskrivning 179
8 Montera växelriktare 182
9 Ansluta växelriktaren 184
10 Använda växelriktaren 190
11 Skötsel och rengöring av växelriktaren 193
12 Felsökning 193
13 Garanti 194
14 Avfallshantering 194
15 Tekniska data.... 195

1 Förklaring till symboler

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

▶ Arbetssteg: denna symbol står framför en arbetsinstruktion.

Tillvägagångssättet beskrivs steg för steg.

√Denna symbol står framför beskrivningen av resultatet.

Bild 1 5, sidan 3: anger en detalj på en bild, i detta exempel "position 5 på bild 1 på sidan 3".

2 Allmänna säkerhetsanvisningar

2.1 Allmän säkerhet

Tillverkaren övertar inget ansvar för skador i följande fall:

• monterings- eller anslutningsfel
• skador på produkten, orsakade av mekanisk påverkan eller överspänning
• ändringar som utförts utan uttryckligt medgivande från tillverkaren
• ej ändamålsenlig användning

WARNING!

• Använd endast produkten för angivna ändamål.
• Använd inte produkten i fuktiga eller våta omgivningar.
• Använd inte produkten i närheten av brännbart material.

• Använd inte produkten i utrymmen/omgivningar där det föreligger explosionsrisk.

• Underhåll och reparation får endast genomföras av härför utbildad personal, som är förtrogen med de förbundna farorna och de gällande föreskrifterna.

• Personer (och barn), som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda produkten på ett säkert sätt, bör inte använda denna produkt utan uppsikt eller hjälp av en ansvarig person.
• Elprodukter är inga leksaker!
  Förvara och använd produkten utom räckhåll för barn.

2.2 Säkerhet vid installation av produkten

WARNING!

• Produkten får endast installeras av auktoriserade verkstäder som har kännedom om gällande direktiv/föreskrifter och säkerhetsåtgärder.
• Felaktigt installerade elprodukter kan leda till korrosionsskador på båten. En behörig (båt-)elektriker bör installera produkten.

OBSERVERA!

• Se till att produkten står säkert och stabilt!
  Produkten måste ställas upp och fästas så att den inte kan välta eller falla ner.
• Produkten får inte komma nära en värmekälla (direkt solljus, element, o.s.v.). På så sätt förhindrar du att produkten blir ännu varmare.
• Använd tomma rör eller kabelgenomföringar om ledningarna ska dras genom plåtväggar eller andra väggar med vassa kanter.
• Lägg inte kablarna löst eller med skarpa böjar på elektriskt ledande material (metall).
• Dra inte i kablarna.
• Lägg inte 230 V-nätledningen och 12/24 V-likströmsledningen i samma kabelkanal (tomt rör).
• Fäst kablarna ordentligt.
• Dra kablarna så att man inte kan snubbla över dem och så att de inte kan skadas.

2.3 Säkerhet under användning

WARNING!

• Använd endast produkten när dess hölje och kablarna är oskadade.
• Växelriktaren är fortfarande under spänning när skyddsanordningen (säkringen) har löst ut.
• Stäng alltid av strömförsörjningen innan arbeten utförs på produkten.

OBSERVERA!

• Se till att ventilationen (in och ut) inte täcks över.
• Se till att produkten har god ventilation. Växelriktaren alstrar förlustvärme som måste avledas.
• Anslut inte 230 V-utgången på växelriktaren (bild 5 7, sida 4) till en annan 230 V-källa.

3 Leveransomfattning

Pos. påbild 1, Beteckningsida 3

1 Sinusväxelriktare

2 Anslutningskabel med jordad koppling(för 230 V~ -utgång)

3 Anslutningskabel med jordad kontakt(för 230 V~ -försörjning)

– Bruksanvisning

4 Tillbehör

Beteckning Art.nr

Fjärrkontroll MCR-7

Fjärrkontroll MCR-9

5 Målgrupp

WARNING!

Elinstallationen (kapitel "Ansluta växelriktaren" på sidan 184) får endast utföras av behörig elektriker som har kännedom om de bestämmelser och standarder som gäller i det land apparaten installeras resp. används.

6 Ändamålsenlig användning

WARNING!

Växelriktaren får inte användas på fordon där batteriets pluspol är kopplad till chassit.

Växelriktarna används till att omvandla likspänningen från

● 12 V== (MSI2312T, MSI3512T)
● 24 V== (MSI 2324T, MSI3524T)

till en 200–240 V-växelspänning på 50 Hz eller 60 Hz.

7 Teknisk beskrivning

Växelriktarna kan användas överallt där det finns

• en 12 V---anslutning (MSI2312T, MSI3512T)
• en 24 V---anslutning (MSI2324T, MSI3524T)

Den låga vikten och det kompakta utförandet gör att modellerna enkelt kan monteras i husbilar, nyttofordon, motor- och segelbåtar.

Utgångsspänningen motsvarar hushållsspänningen ur normala uttag (ren sinusspänning THD < 3 %).

Beakta uppgifterna om konstant uteffekt och högsta uteffekt så som de be- skrivs i kapitel "Tekniska data" på sidan 195. Produkter med större effektbehov får inte anslutas..

ANVISNING

Beakta att eldrivna produkter (t.ex. borrmaskiner, kylskåp etc) ofta har större effektbehov under startfasen än vad som anges på typskylten.

Växelriktarna har olika skyddsmekanismer:

• Överspänningsskydd: Växelriktaren stängs av när spänningsvärdet stiger över frånkopplingsvärdet. Den startar igen när värdet sjunker till omstartvärdet.
• Underspänningsskydd: Växelriktaren stängs av när spänningsvärdet sjunker under frånkopplingsvärdet. Den startar igen när värdet sjunker till omstartvärdet.
• Övertemperaturskydd: Växelriktaren stängs av om temperaturen i en produkt eller temperaturen på kylelementen stiger över frånkopplingsvärdet. Den startar igen när värdet sjunker till omstartvärdet.
• Överbelastningsskydd och skydd mot kortslutning: Lysdioden på växelriktaren indikerar att ett driftfel föreligger (lyser kontinuerligt rött), när en för stor last är ansluten eller om en kortslutning uppstod. Produktens säkring måste tryckas in manuellt igen efter att den löst ut vid för hög ström.
• Polaritetsskydd: Polaritetsskyddet förhindrar felaktig polaritet när växelriktaren ansluts.

ANVISNING

De olika kopplingsvärdena finns i kapitel "Tekniska data" på sidan 195.

Växelriktarna är försedda med ett 230 V\~ -uttag och en anslutningsplint för fast anslutning.

Tack vare spänningssynkroniseringen med AC-ingångsspänningen lämpar sig växelriktaren för drift av känsliga förbrukare som reagerar på oregelbundenheter i försörjningsspänningen.

Dessutom kan produkten konfigureras på en PC via ett RS232-gränssnitt och med DIP-switchen på produkten.

Växelriktaren kan försättas i ett energisparläge så att det anslutna batteriet inte laddas ur för snabbt.

Med parallelldriften kan man driva två till max. tre växelriktare (av samma modell) samtidigt.

Med fjärrkontrollen (tillbehör) kan man smidigt styra växelriktaren på avständ.

7.1 Reglage, detaljer

Växelriktarens reglage (bild 5, sida 4)

Pos. Beteckning Beskrivning
1 DIP-switch Utför inställningar på växelriktaren (t.ex.nätspänning, nätfrekvens, energisparläge)
2 LED (lysdiod) Se kapitel "Lysdioder" på sidan 190
3 Huvudbrytare"ON/OFF/REMOTE"-knapp:	Slår på eller stänger av produkten, eller ställer den i läget där den drivs via fjärrkontrollen (tillbehör)
4 Säkring Skyddar växelriktaren mot överbelast-ning.Säkringen kan återigen tryckas in efter att den löst ut.
5 Jordskruv Sätter in eller tar bort jordbygeln

7.2 Anslutningar

Växelriktarens anslutningar (bild 5, sida 4)

Pos. Beteckning Beskrivning
6 AC Input 230 V~ -ingång
7 AC Output 230-V~ -utgång
8 Jordanslutning Jord på fordonskarossen
9 POS+ Plus-anslutning
10 CAN1- och CAN2-port	CAN BUS-anslutningar
11 Grön anslutning	Anordning för fjärrreglage och parallelldrift
12 RS232-gränssnitt, REMOTE-port	Anslutning av en PC via ett seriellt RS232-gränssnitt eller anslutning av fjärrkontrollen MCR-7, MCR-9
13 NEG– Minus-anslutning
14 LCM	Anslutning för fjärrkontroll

8 Montera växelriktare

8.1 Verktyg

För elanslutningen krävs följande hjälpmedel:

• Krimptång
• 3 olikfärgade flexibla anslutningskablar. Kabelarea, se tabellen i kapitel "Ansluta växelriktaren" på sidan 184.
• Kabelskor och ändhylsor för ledare

För fastsättning av växelriktaren krävs följande monteringshjälpmedel:

• Maskinskruvar (M4) med underläggsbrickor och självlåsande muttrar eller
• Plåt- resp. träskruvar.

Beakta följande anvisningar vid monteringen:

• Växelriktaren kan monteras horisontalt eller vertikalt.
• Växelriktaren måste monteras på ett ställe som är skyddat mot fukt.
• Växelriktaren får inte monteras i närheten av antändbart material.

- Växelriktaren får inte monteras i dammig omgivning.

- Monteringsstället måste ha god ventilation. Vid installation i slutna utrymen måste man se till att det finns god ventilation (till- och frånluft). Runt omkring växelriktaren måste det finnas minst 25 cm fritt utrymme (bild 2, sida 3).

- Luftöppningarna på växelriktarens undersida (tilluft) och baksida (avluft) får inte täckas över.

- Om omgivningstemperaturen är högre än 50 °C (t.ex. i motor-/maskinrum eller pannrum, direkt solljus) kan växelriktaren stängas av automatiskt p.g.a. självuppvärmning under belastning.

- Montera produkten på en jämn och stabil yta.

OBSERVERA!

Innan borrningar görs: kontrollera att inga elkablar eller andra delar kan skadas genom borrning, sågning eller filning.

8.3 Montera växelriktaren

▶Håll växelriktaren på valt ställe och markera sedan fästpunkterna (bild 3 A, sida 4).
Fäst växelriktaren enligt valt monteringssätt (bild 3 B, sida 4).

9 Ansluta växelriktaren

9.1 Allmän information

WARNING!

• Växelriktaren får endast anslutas av behöriga installatörer. Informationen nedan riktar sig till installatörer som har känne- dom om gällande direktiv/föreskrifter och säkerhetsåtgärder.
• Växelriktaren får inte användas på fordon där batteriets plus-pol är kopplad till chassit.

• Om ingen säkring sätts in i batteriets pluskabel kan ledningarna överbelastas, vilket kan leda till brand.

• När växelriktaren installeras i fordon eller på båtar måste den anslutas till chassit resp. till jord.

• Följ gällande föreskrifter när elinstallationen (strömkretsen, elnätet) planeras/installeras.
  ● Använd endast kopparkablar.
• Använd så korta kablar som möjligt (< 1 m).
• Se till att kabelarean stämmer och sätt in en kabelsäkring (bild 4 3, sida 4) så nära batteriet som möjligt i pluskabeln (se tabell).

Produkt Erforderlig kabelarea	Kabelsäkring(bild 4 3, sida 4)
MSI2312T 70 mm2 350 A
MSI2324T 50 mm2 175 A
MSI3512T 95 mm2 400 A
MSI3524T 70 mm2 200 A

9.2 Ansluta växelriktaren till batteriet

OBSERVERA!

Se till att polerna ansluts rätt. Felaktig polaritet kan skada växel-riktaren.

ANVISNING

Dra åt skruvarna eller muttrarna med ett åtdragningsmoment på max. 15 Nm. Lösa kopplingar kan leda till överhettning.

▶ Ställ huvudbrytaren (bild 5 3, sida 4) på "OFF".
▶ Lossa skruven (bild 4 1, sida 4) ur den röda plusanslutningen (bild 4 2, sida 4).
▶ Skjut in pluskabelns kabelsko (bild 4 2, sida 4) till den röda plusanslutningen och fäst den med skruven.
▶ Anslut minuskabeln på samma sätt till den svarta minusanslutningen (bild 4 4, sida 4).
Dra pluskabeln från växelriktaren till pluspolen på fordonsbatteriet och anslut den där.
Dra minuskabeln från växelriktaren till minuspolen på fordonsbatteriet och anslut den där. En liten gnista kan bildas om kondensatorerna i växelriktaren är uppladdade.
▶ Anslut jordanslutningen (bild 5 8, sida 4) till fordonets kaross.

▶ Anslut 230 V\~ -anslutningskabeln med jordad kontakt (bild 1 3, sida 3) till 230 V\~ -ingången (bild 5 6, sida 4).
▶ Anslut den jordade kontakten till 230 V-växelströmsnätet.

9.4 Ansluta 230 V-utgångskabeln

WARNING!

Kontrollera att växelriktaren är frånslagen med huvudbrytaren innan 230 V\~ -utgångskabeln ansluts.

▶ Anslut 230 V～-anslutningskabeln med jordad koppling (bild 1 2, sida 3) till 230 V～-utgången (bild 5 7, sida 4).

9.5 Anslutning av flera förbrukare

Apparaten har galvanisk frånskiljning vid leveransen. För säker användning med flera förbrukare är det nödvändigt att en jordfelsbrytare (Fl-brytare) installeras i förgreningskretsen, se exemplet på kopplingsschema på bild 6, sida 5.

Teckenförklaring för kopplingsschemat (exempel):

Pos. påbild 6, Förklaringsida 5

1 230 V~ -spänningskälla

2 Övriga apparater, t.ex. batteriladdare, kylskåp

3 DC-spänningskälla (batteri)

4 Växelriktare

5 Insatt jordbygel (vid leveransen: ej insatt, streckat på kopp-lingsschemat)

6 Jordfelsbrytare (FI)

7 Förgreningskrets för förbrukare

WARNING! Livsfara p.g.a. elektriska stötar!

Om flera än en förbrukare ska anslutas till växelriktaren och en förgreningskrets ska installeras för detta, måste en jordfelsbrytare (FI) installeras och jordbygeln i växelriktaren måste sättas in.

▶Installera en jordfelsbrytare (FI) i förgreningskretsen.

9.6 Sätta in jordbryggan (bild 5 5, sida 4)

9.7 Ansluta fjärrkontroll MCR-7 eller MCR-9 (tillbehör)

OBSERVERA!

• Anslut alltid fjärrkontrollen till remote-porten. Apparaten kan skadas vid felaktig anslutning.
• Kontrollera att fjärrkontrollen och växelriktaren har samma värde för ingångsspänningen.
• Följ anvisningarna i fjärrkontrollens bruksanvisning.

▶ Anslut fjärrkontrollen (tillbehör) till remote-porten (bild 5 12, sida 4).

9.8 Ansluta extern brytare för påslagning och avstängning

ANVISNING

Använd en kabel med en kabelarea på 0,25–0,75 mm ^2 .

Följande kan användas som extern strömbrytare:

● extern brytare, spänningsförsörjning från växelriktaren: bild 8, sida 6
- styrenhet med relä- eller transistorkoppling (TR): bild 9, sida 6
- extern brytare med spänningsförsörjning via fordonets batteri (BAT): bild 10, sida 6
- extern brytare med egen spänningsförsörjning (DC POWER), t.ex. via tändningen: bild 11, sida 6

Ställ huvudbrytaren (bild 5 3, sida 4) på "OFF" och säkerställ att anslutningen för fjärrkontrollen (bild 5 12, sida 4) är ledig.
▶ Ställ huvudbrytaren (bild 5 3, sida 4) på "REMOTE".
▶ Anslut den externa på/av-brytaren till den gröna plinten (bild 5 11, sida 4) med anslutningskabeln.

• Använd en kabel med en kabelarea på 0,25–0,75 mm ^2 för att ansluta till uttagen för parallelldrift.
• Parallelldrift är endast möjlig på modeller av samma typ (samma artikelnummer).
• Max. tre växelriktare kan drivas parallellt.
• De parallellt drivna växelriktarna måste ha samma inställningar för nätspänning och nätfrekvens (se kapitel "Ställa in växelriktaren" på sidan 191.

▶ Ställ huvudbrytaren (bild 5 3, sida 4) på "OFF".
▶ Anslut växelriktaren enligt kopplingsschemat på (bild 12, sida 7).

Var extra noggrann med att överkopplingarna är korrekt satta för parallelldrift:

- Överkoppling (bild 12 1, sida 7) avlägsnad på växelriktare A, satt på växelriktare B och C.

ANVISNING

Den första växelriktaren som slås på efter installationen av parallelldriften blir masterenheten.

9.10 Stifttilldelningar

ANVISNING

Håll kablarna så korta som möjligt (<10 m) för att förhindra förluster vid signalöverföringen.

Stiften på RS232-porten är tilldelade på följande sätt:

Växelriktare Computer
Stift Beskrivning	Beskrivning	Stift
1 Ledig Ledig 1
2	G	N	D	G
3	R	X	D	T
4	T	X	D	R
5 Ledig Ledig
6 Ledig Ledig

Stiften på fjärrkontrollens anslutning är tilldelade på följande sätt:

Växelriktare		Fjärrkontroll
Stift	Beskrivning	Stift
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Använda växelriktaren

10.1 Slå på växelriktaren

▶ Ställ växelriktarens huvudbrytare (bild 5 3, sida 4) på "ON".
För att stänga av, ställ på/av-knappen på "OFF".

▶Växelriktaren genomför ett självtest.

Under självtestet avger den inbyggda högtalaren signaler och lysdioden blinkar.

√ Om självtestet slutförs utan problem lyser lysdioden grönt (bild 5 2, sida 4).

10.2 Lysdioder

Lysdioden (bild 5 2, sida 4) indikerar växelriktarens dritfläge.

Lysdiod Ingångsspänning

Grön, lyser konstant Normal drift
Grön, blinkar långsamt Energisparläge
Orange, blinkar snabbt För hög ingångsspänning
Orange, blinkar långsamt För låg ingångsspänning
Röd, dubbelblinkning Växelriktare överhettad
Röd, blinkar snabbt	Överspänning
Röd, blinkar långsamt	Underspänning
Röd, lyser konstant	Överbelastning
Röd, blinkar långsamt + dubbelblink-ning	Fläktfel

Växelriktaren stängs av

• om batterispänningen sjunker under 10 V (12 V---anslutning) resp. 20 V (24 V---anslutning),
• om batterispänningen överskrider 16 V (12 V---anslutning) resp. 32 V (24 V---anslutning),
• om växelriktaren överhettas.

▶ Slå då av växelriktaren med huvudbrytaren (bild 5 3, sida 4).
▶Kontrollera att växelriktaren har god ventilation och att fläkt- och luftöppningarna inte är övertäckta.
▶Vänta ca 5 – 10 minuter och slå på växelriktaren utan förbrukare igen.

Om växelriktaren ska användas under längre tid med maximal belastning bör motorn startas så att fordonets batteri laddas.

10.3 Ställa in växelriktaren

Produkten kan ställas in med hjälp av DIP-switchen (bild 5 1, sida 4).

Ställa in nätspänning

Med DIP-switcharna S1 och S2 kan du ställa in nätspänningen.

Nätspänning S1 S2	DIP-switch
200 V Av Av
220 V På Av
230 V Av På
240 V På På

Ställa in nätfrekvensen

WARNING! Livsfara p.g.a. elektriska stötar!

Ändra endast DIP-switch S3 om motsvarande frekvens ska användas för utgångsspänningen.

Med DIP-switch S3 kan du ställa in nätfrekvensen.

Nätfrekvens S3	DIP-switch
50 Hz Av
60 Hz På

Ställa in energisparläget

Med DIP-switcharna S4, S5 och S6 kan du ställa in energisparläget. På så sätt laddas inte batteriet som växelriktaren anslutits till ur så snabbt.

Växelriktaren arbetar i energisparläget så länge som effekten som krävs ligger under det inställda effektvärdet När effekten som krävs ligger över det inställda effektvärdet arbetar växelriktaren i normalläge.

Värdena som ska ställas in för växelriktaren framgår av nedanstående tabell.

Fastställa ändringar

Med DIP-switchen S8 kan du fastställa om inställningen av parametern ska utföras via fjärrkontrollens anslutning eller DIP-switchen.

Parameter S8	DIP-switch
Anslutning för fjärrkontroll	Av
DIP-switch	På

11 Skötsel och rengöring av växelriktaren

OBSERVERA!

Använd inga vassa eller hårdå föremål för rengöring, använd inga skarpa rengöringsmedel; produkten kan skadas.

▶Rengör produkten då och då med en fuktig trasa.

12 Felsökning

WARNING!

Öppna inte produkten. Risk för strömstötar!

ANVISNING

Kontakta tillverkaren (adress på handbokens baksida) om du önskar detaljerad information om växelriktarens data.

Lysdioden (bild 5 2, sida 4) indikerar felet med röd färg:

Lysdiod Orsak Åtgärd

Blinkar snabbt För hög ingångsspänning Kontrollera ingångsspänningen,sänk den.
Blinkar långsamt För låg ingångsspänning Batteriet måste laddas.Kontrollera kablarna och anslutning-arna.
Blinkar i intervall	Termisk överbelastning	Stäng av växelriktaren och förbrukaren.Vänta ca 5–10 minuter och slå påväxelriktaren utan förbrukare igen.Minska belastningen och förbättraväxelriktarens ventilation. Slå på för-brukaren igen.

Lysdiod Orsak Åtgärd

Lyser konstant Kortslutning eller omvänd polaritetFör stor belastning

Stäng av växelriktaren och tag bort förbrukaren.Slå på växelriktaren utan förbrukare.Om det nu inte indikeras för hög belastning längre finns det en kortslutning i förbrukaren, eller den totala belastningen var större än värdet som anges i databladet. Produktens säkring måste tryckas in manuellt igen efter att den löst ut vid för hög ström.Kontrollera kablarna och anslutning-arna.

13 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

14 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

15 Tekniska data

	MSI2312T MSI2324T MSI3512T MSI3524T
Art.nr: 9102600119 9102600	120 9102600121	9102600122
Nominell ingångsspänning:	12 V---	24 V---	12 V---	24 V---
Uteffekt vid 25 °C för 10 min:	2 300 W 3 500 W
Högsta uteffekt: 4 000 W 6 000 W
Utgångsspänning: 200–240 V~, ren sinusvåg (THD < 3%)
Utgångsfrekvens: 50 eller 60 Hz
Strömförbrukning, tomgång:	3,1 A	1,5 A	2,7 A	1,3 A
Strömförbrukning, standby:	1,1 A	0,7 A	1,1 A	0,7 A
Inspänningsområde:	10,5 V–16 V	21 V–32 V	10,5 V–16 V	21 V–32 V
Verkningsgrad upp till:	92 %	92 %	92 %	92 %
Omgivningstemperatur, drift:	-20 °C till 50 °C
Omgivningstemperaturen, förvaring	-30 °C till +70 °C
Mätt B x D x H:	283 x 436 x 128,4 mmse bild 13, sida 8		283 x 496 x 128,4 mmse bild 13, sida 8
Vikt:	7,5 kg		9 kg

Överspänningsskydd

Produkt	Överspännings-varning	Överspänning
		Avstängning Omstart
MSI2312T, MSI3512T 15,5 V	16 V 15 V
MSI2324T, MSI3524T 31 V 32 V 30 V

Underspännningsskydd

Produkt	Underspännings-varning	Underspänning
		Avstängning Omstart
MSI2312T, MSI3512T 10,5 V	10 V 12 V
MSI2324T, MSI3524T 21,5 V	20 V 25 V

Godkännanden

Produkten har E13-godkännande.

Enligt EMC-direktiv 2004/108/EC inklusive 2009/19/EC och lågspänningsdirektiv 2006/95/EC

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

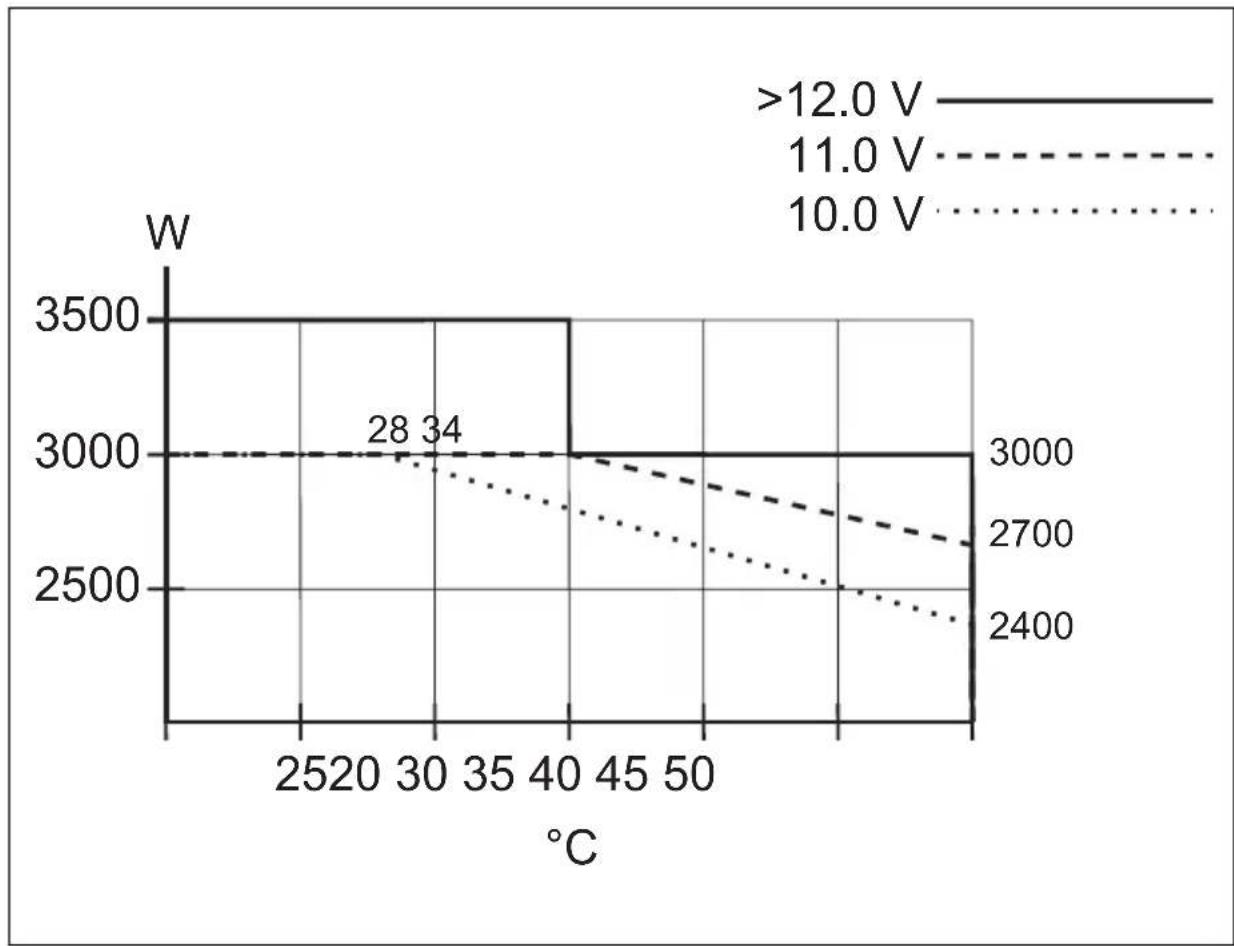

Uteffekt beroende på omgivningstemperatur och ingångsspänning

• Overspenningsvern: Vekselretteren kobles ut när spenningsverdien stiger over utkoblingsverdien. Den starter igjen när spenningen på nystartverdien synker.
• Underspenningsvern: Vekselretteren kobles ut när spenningsverdien synker under utkoblingsverdien. Den starter igjen när spenningen på nystart-verdien stiger.
• Overtemperaturvern: Vekselretteren slås av när temperaturen inne i apparatet eller temperaturen på kjølelegemet overskrider utkoblingsverdien. Den starter igjen när spenningen på nystart-verdien stiger.
• Overlastvern og vern mot kortslutning: LED-ene på vekselretteren melder om en driftfeil (konstant rødt lys) når det er koblet til for stor belastning eller det har oppstått kortslutning. Apparatsikringen må slås på igjen manuelt etter at det er blitt koblet ut på grunn av overstrøm.
• Polaritetsbeskyttelse: Polaritetsbeskyttelsen hindrer feil polaritet när vekselretteren kobles til.

MERK

Du finner de enkelte koblingsverdiene i kapittel «Tekniske data» på side 218.

Vekselretterne har en 230-V\~ -stikkontakt og en tilkoblingslist for fast tilkobling.

10.1 Slå på vekselretteren

Vekselretteren kobles ut när

• batterispenningen synker under 10 V (12 V---kontakt) hhv. 20 V (24 V---kontakt),
• batterispenningen stiger over 16 V (12 V---kontakt) hhv. 32 V (24 V---kontakt),
• vekselretteren blir overopphetet.

S-42131 Västra Frölunda (Göteborg)

[phone]

[phone]

Mail: [e-mail]

SWITZERLAND
