NÁVOD K OBSLUZE SinePower MSI2312T WAECO

CS 316 Sinusový měnič

Návod k montáži a obsluze

Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de
We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com
Demandez d'autres informations relatives à la large gamme de produits de la maison Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans engagement à l'adresse internet suivante : www.dometic-waeco.com
Solicite más información sobre la amplia gama de productos de la empresa Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la dirección de Internet: www.dometic-waeco.com
Per ottenere maggiori informazioni sull'ampia gamma di prodotti Dometic WAECO è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all'indirizzo Internet: www.dometic-waeco.com
Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel onze catalogus gratis en vrijblijvend onder het internetadres: www.dometic-waeco.com
Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.dometic-waeco.com
Inhämta mer information om den omfattande produktpaletten från Dometic WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress: www.dometic-waeco.com
Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO. Bestill vår katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com
Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com
Peça mais informação sobre a ampla gama de produtos da empresa Dometic WAECO. Peça simplesmente os nossos catálogos de forma gratuita e sem qualquer compromisso, disponível no site: www.dometic-waeco.com
Запросите дальнейшую информацию об обширном ассортименте продукции компании Dometic WAECO. Просто закажите наши каталоги на сайте www.dometic-waeco.com; эта услуга предоставляется бесплатно и ни к чему не обязывает.
Proszę się zapoznać z informacjami na temat szerokiej gamy produktów Dometic WAECO. Proszę zamówić nasz bezpłatny katalog i zapoznać się z niewiążącą ofertą pod adresem: www.dometic-waeco.com
Žádejte další informace o rozsáhlé nabídce výrobků firmy Dometic WAECO. Stačí zdarma a nezávazně objednat naše katalogy na internetové adrese: www.dometic-waeco.com

DE

EN

FR

ES

IT

NL

DA

SV

NO

FI

PT

RU

PL

CS

1

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

Obsah

1 Vysvětlení symbolů 317
2 Všeobecné bezpečnostní pokyny 317
3 Rozsah dodávky 319
4 Příslušenství 319
5 Cílová skupina tohoto návodu 320
6 Použití v souladu s účelem 320
7 Technický popis .... 320
8 Montáž měniče....323
9 Připojení měniče 324
10 Používání měniče 330
11 Čištění a péče o měnič 333
12 Odstraňování závad....333
13 Záruka 334
14 Likvidace 334
15 Technické údaje.... 335

1 Vysvětlení symbolů

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.

Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.

2 Všeobecné bezpečnostní pokyny

2.1 Obecná bezpečnost

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení
• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

VÝSTRAHA!

• Používejte přístroj pouze v souladu s jeho určením.
• Nepoužívejte přístroj ve vlhkém nebo mokrém prostředí.
• Nepoužívejte přístroj v blízkosti hořlavých materiálů.

• Nepoužívejtepřístroj v oblastech s nebezpečím výbuchu.

• Údržbu a opravy smí provést pouze specializované provozovny, které jsou seznámeny s nebezpečími, která jsou s touto činností spojena, a s příslušnými předpisy.

• Osoby (včetně dětí), které z důvodu svých fyzických, senzorických nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, ne-smějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení.
• Elektrické přístroje nejsou hračky pro děti! Přístroj používejte a skladujte mimo dosah dětí.

2.2 Bezpečnost při instalaci přístroje

VÝSTRAHA!

• Instalaci přístroje smí provést výhradně specializovaná provozovna, která je seznámena s příslušnými směrnicemi a bezpečnostními předpisy.
• V případě nesprávné instalace elektrických přístrojů na lodích může dojít ke korozi lodi. Instalaci zařízení smí provádět výhradně specializovaný (lodní) elektrikář.

POZOR!

• Pamatujte na bezpečnou stabilitu!
  Přístroj musí být umístěn a upevněn tak, aby se nemohl převážit nebo spadnout.
• Nevystavujte přístroj zdroji tepla (sluneční záření, topení apod.). Zabráníte tak dalšímu zahřívání přístroje.
• Pokud musejí být rozvody vedeny plechovými stěnami nebo jinými stěnami s ostrými hranami, použijte chráničky nebo průchodky.
• Nepokládejte rozvody volně nebo ostře zalomené na elektricky vodivé materiály (kov).
• Netahejte za rozvody.
• Nepokládejte síťové rozvody 230 V a rozvody stejnosměrného proudu 12/24 V společně ve stejném kabelovém kanálu (průchodce).
• Vodiče dobře upevněte.
• Instalujte vodiče tak, aby nehrozilo nebezpečí zakopnutí a nemohlo dojít k poškození kabelů.

• Přístroj používejte pouze za předpokladu, že jsou kryt přístroje a rozvody nepoškozené.
• I po vypnutí ochranného zařízení (pojistky) zůstávají součásti měniče pod napětím.
• Při práci na přístroji vždy přerušte napájení elektrickým proudem.

POZOR!

• Dbejte, aby nedošlo k zakrytí vstupů a výstupů vzduchu přístroje.
• Pamatujte na dostatečný přívod vzduchu. Měnič generuje ztrátové teplo, které musí být odváděno.
• Nepropojujte výstup 230 V měniče (obr. 5 7, strana 4) s jiným zdrojem 230 V.

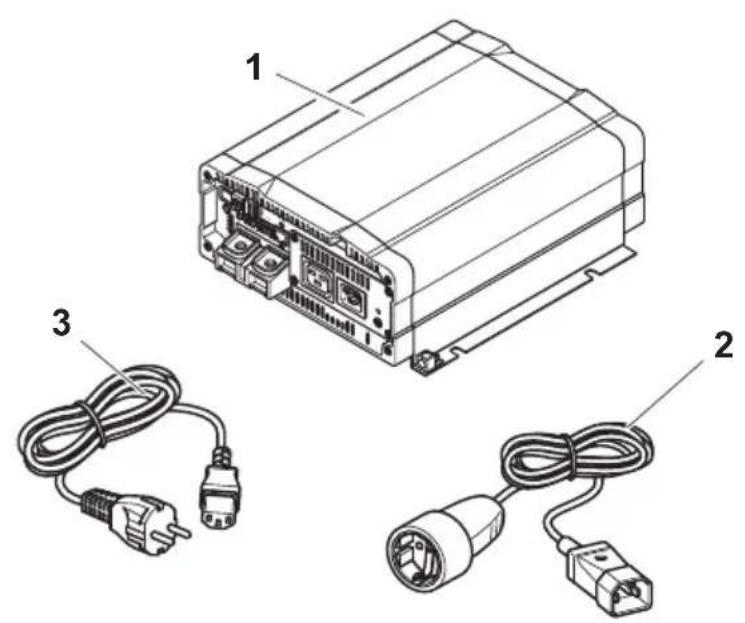

3 Rozsah dodávky

Poz. naobr. 1, strana 3	Název
1	S i n u s o v ý m ěnič
2	Přívodní kabel se spojkou s ochranným kontaktem (Schuko)(pro výstup 230 V~)
3	Přívodní kabel se zástrčkou s ochranným kontaktem (Schuko)(pro napájení 230 V~)
– Návod k obsluze

4 P říslušenství

Název Č. výrobku

Dálkový ovladač MCR-7

Dálkový ovladač MCR-9

5 Cílová skupina tohoto návodu

VÝSTRAHA!

Elektrickou instalaci (kap. „Připojení měniče“ na stranì 324) smějí provést pouze kvalifikovaní elektrikáři seznámení se směrnicemi a normami platnými v zemi, ve které je přístroj instalován nebo používán.

6 Použití v souladu s účelem

VÝSTRAHA!

Měnič nesmíte používat ve vozidlech, ve kterých je kladný pól baterie spojen se šasi.

Měniče slouží k transformaci stejnosměrného napětí

● 12 V== (MSI2312T, MSI3512T)
● 24 V== (MSI2324T, MSI3524T)

na střídavé napětí 200 – 240 V o frekvenci 50 Hz nebo 60 Hz.

7 Technický popis

Měniče můžete používat všude, kde je dostupná:

• 12 V== přípojka (MSI2312T, MSI3512T)
  ● 24 V== přípojka (MSI2324T, MSI3524T)

Díky nižší hmotnosti a kompaktní konstrukci můžete tento přístroj snadno instalovat v obytných automobilech, užitkových vozidlech nebo motorových lodích a jachtách.

Výstupní napětí odpovídá napětí v domácnosti ze zásuvky (čisté sinusové napětí, THD < 3%).

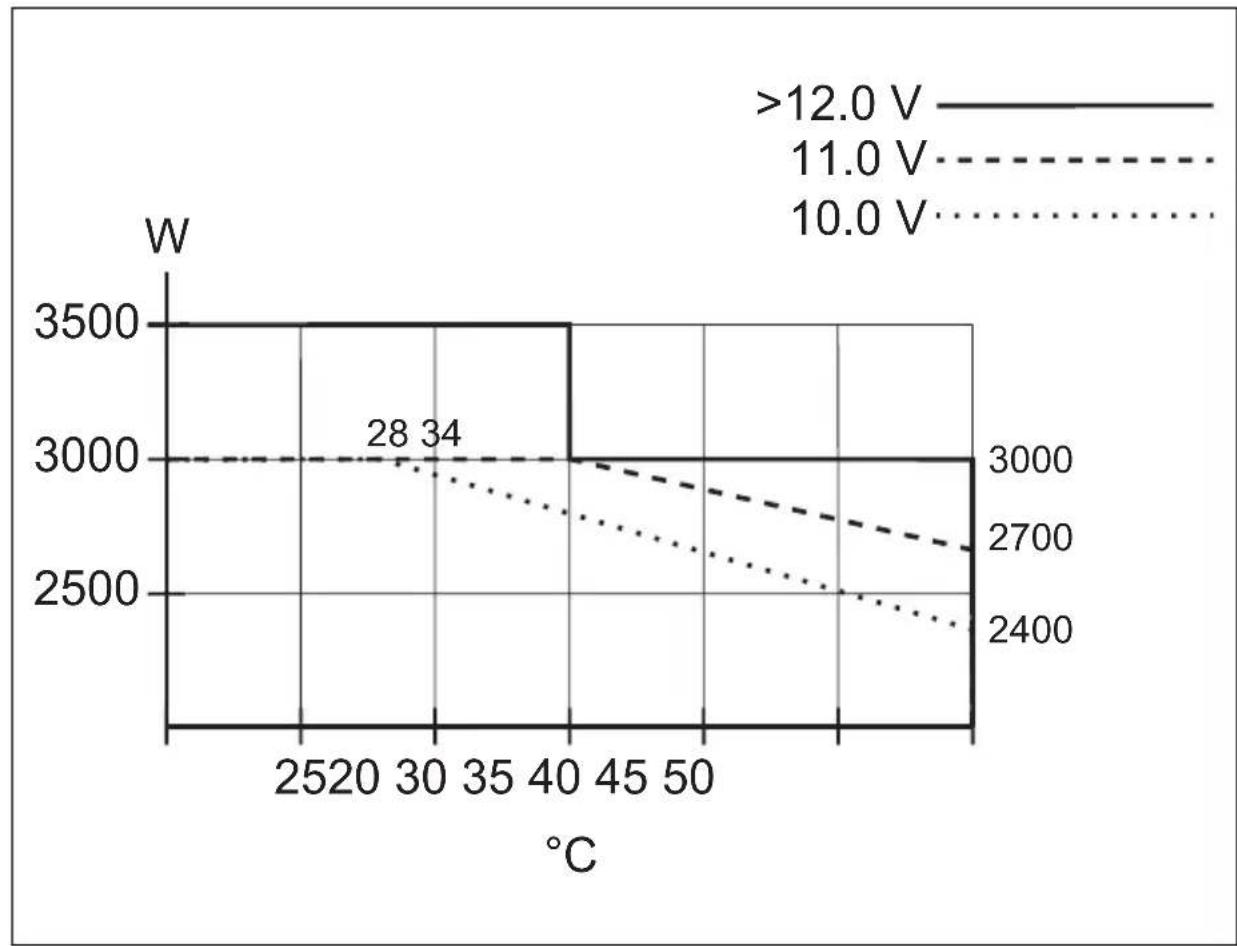

Dodržujte prosím hodnoty trvalého výstupního výkonu a špičkového výstupního výkonu tak, jak jsou uvedeny v kap. „Technické údaje“ na stranì 335. Nesmíte připojovat přístroje s vyšším příkonem.

POZNÁMKA

Pamatujte při připojování přístrojů s elektrickým pohonem (např. vrtačky, chladničky apod.), že tyto přístroje při rozběhu často vyžadují vyšší výkon než je uvedeno na typovém štítku.

Měnič je vybaven různými ochrannými mechanismy:

• Přepět'ová ochrana: Měnič vypne, pokud napětí překročí hodnotu k vypnutí. Aktivuje se opět, jakmile napětí klesne na hodnotu pro spuštění.
• Podpět'ová ochrana: Měnič vypne, pokud napětí poklesne pod hodnotu k vypnutí. Aktivuje se opět, jakmile se napětí zvýší na hodnotu pro spuštění.
• Ochrana proti přehřívání: Měnič se vypne, jakmile teplota v přístroji nebo teplota na chladicím tělese překročí hodnotu k vypnutí. Aktivuje se opět, jakmile se napětí zvýší na hodnotu pro spuštění.
• Ochrana proti přetížení a zkratu: Kontrolka LED hlásí provozní poruchu (trvalé červené světlo), pokud byla připojena příliš velká zátěž nebo došlo ke zkratu. Pojistka přístroje se musí po vyskočení z důvodu nadproudu opět ručně zamáčknout.
• Ochrana proti přepólování: Ochrana proti přepólování zabraňuje při připojení měniče nesprávné polaritě.

POZNÁMKA

Jednotlivé spínací hodnoty naleznete v kap. „Technické údaje“ na stranì 335.

Měniče jsou vybaveny 230 V\~ zásuvkou a připojovací svorkovnicí pro pevné připojení.

Díky synchronizaci napětí se vstupním napětím AC se měnič hodí k provozu citlivých spotřebičů, které reagují na nepravidelnosti napájecího napětí.

Navíc můžete přístroj konfigurovat přes rozhraní RS 232 pomocí počítače a pomocí přepínačů DIP na přístroji.

Měnič lze přepnout do režimu úspory energie, aby se připojená baterie příliš rychle nevybila.

Paralelní provoz umožňuje provozovat dva až maximálně tři měniče (stejné modely) současně.

S použitím dálkového ovladače (příslušenství) lze měnič pohodlně ovládat.

7.1 Ovládací prvky

Ovládací prvky měniče (obr. 5, strana 4)

Poz. Název Popis
1	Přepínač DIP	Provádí nastavení na měniči (např. sít'ové napětí, sít'ová frekvence, režim úspory energie)
2	Kontrolka LED Viz kap. „Provozní kontrolky“ na stranì 330
3	Hlavní vypínačPřepínač „ON/OFF/REMOTE“	Zapne či vypne přístroj, nebo jej přepne do provozu s dálkovým ovladačem (příslušenství)
4	Pojistka	Chrání měnič před přetížením.Pojistku lze opět zamáčknout, po té, co vyskočila.
5	Zemnicí šroub	Vkládá nebo odstraňuje zemnicí můstek

7.2 Přípojky

Přípojky měniče (obr. 5, strana 4)

Poz. Název Popis
6 AC Input Vstupní zásuvka 230 V~
7 AC Output Výstupní zásuvka 230 V~
8	Svorka ukostření	Uzemnění na karoserii auta
9 POS (+)		Kladná svorka
10	Port CAN1 a CAN2	Přípojky sběrnice CAN
11	Zelená svorka	Instalace dálkového spínače a paralelního provozu
12	Rozhraní RS232, port REMOTE	Připojení počítače pomocí sériového rozhraní RS232 nebo připojení dálkového ovladače MCR-7, MCR-9
13	NEG (−)	Záporná svorka
14	LCM	Přípojka dálkového ovladače

8 M o n t á ž m ěni

8.1 Potřebné nástroje

K elektrickému připojení budete potřebovat následující pomůcky:

• Lisovací kleště
• 3 různobarevné pružné přívodní kabely. Potřebný průřez najdete v tabulce v kap. „Připojení měniče“ na stranì 324.
  ● Kabelová oka a kabelové koncovky

Pro upevnění měniče budete potřebovat následující montážní prostředky:

• Strojní šrouby (M4) s podložkami a samopojistnými maticemi nebo
• šrouby do plechu či vruty.

8.2 Montážní pokyny

Při výběru místa instalace dodržujte následující pokyny:

• Měnič můžete namontovat horizontálně i vertikálně.
• Měnič musí být instalován na místě chráněném před vlhkostí.
• Měnič nesmíte instalovat v prostředí s hořlavými materiály.
• Měnič nesmíte instalovat v prašném prostředí.
• Místo instalace musí být dobře odvětrávané. V případě instalace v malých uzavřených prostorech musí být zajištěn přívod a odvod vzduchu. Minimální volný prostor kolem měniče musí činit 25 cm (obr. 2, strana 3).
• Musí zůstat volný vstup vzduchu na spodní straně příp. výstup vzduchu na zadní straně měniče.
• V případě okolních teplot vyšších než 50 °C (např. motorový prostor nebo prostor topení, přímé sluneční záření) může dojít vlastním zahříváním měniče při zatížení k automatickému vypnutí.
• Montážní plocha musí být rovná a dostatečně pevná.

POZOR!

Dříve než provedete jakékoliv otvory zkontrolujte, zda nebudou vrtáním, řezáním a pilováním poškozeny elektrické kabely nebo jiné součásti vozidla.

8.3 Montáž měniče

▶ Podržte měnič na Vámi zvoleném místě instalace a označte body k upevnění (obr. 3 A, strana 4).
▶ Upevněte měnič Vámi zvoleným způsobem upevnění (obr. 3 B, strana 4).

9 Připojení měniče

9.1 Všeobecné pokyny

VÝSTRAHA!

• Připojení měniče smí provést výhradně specializovaná firma s potřebnými znalostmi. Následující informace jsou určeny odborníkům, kteří jsou seznámeni s příslušnými platnými směrnicemi a bezpečnostními předpisy.
• V případě vozidel, u kterých je kladný pól baterie spojen se šasi, nesmíte měnič používat.

• Pokud nepoužijete žádné jištění v kladném vodiči baterie, může dojít k přetížení vodičů a ke vzniku požáru.

• Měnič musíte při instalaci do vozidel nebo lodí spojit se šasi nebo skostrou.

• Při instalaci zásuvkového obvodu (instalaci sítě) dodržujte platné předpi-sy.
• Používejte výhradně měděné kabely.
• Volte nejkratší možné délky kabelů (< 1 m).

- Dodržujte potřebný průřez kabelu a instalujte jištění kabelu (obr. 4 3, strana 4) co nejblíže k baterii v kladném vodiči (viz tabulka).

Přístroj	Potřebný průřez kabelu	Jištění kabelu (obr. 4 3, strana 4).
MSI2312T 70 mm ^2 350 A
MSI2324T 50 mm ^2 175 A
MSI3512T 95 mm ^2 400 A
MSI3524T 70 mm ^2 200 A

9.2 Připojení měniče k baterii

POZOR!

Dávejte pozor, abyste nezaměnili polaritu. Nesprávná polarita může poškodit měnič.

POZNÁMKA

Utáhněte šrouby a matice maximálním utahovacím momentem 15 Nm. Volné spoje mohou způsobovat přehřívání.

▶ Přepněte hlavní vypínač (obr. 5 3, strana 4) do polohy „OFF“.
▶ Uvolněte šroub (obr. 4 1, strana 4) z červené kladné svorky (obr. 4 2, strana 4).
▶ Nasuňte kabelové oko (obr. 4 2, strana 4) kladného kabelu do červené kladné svorky a upevněte jej pomocí šroubu.
Připojte záporný kabel stejným způsobem k černé záporné svorce (obr. 4 4, strana 4).
▶ Ved'te kladný kabel z měniče ke kladnému pólu baterie vozidla a tam jej připojte.
▶ Ved'te záporný kabel z měniče k zápornému pólu baterie vozidla a tam jej připojte. Nabité kondenzátory v měniči mohou vyvolat malou jiskru.
▶ Spojte svorku ukostření (obr. 5 8, strana 4) s karoserií vozidla.

9.3 Připojení napájecího napětí 230 V

Zapojte přívodní kabel 230 V\~ se zástrčkou s ochranným kontaktem (Schuko) (obr. 1 3, strana 3) do 230 V\~ vstupní zásuvky (obr. 5 6, strana 4).
Připojte zástrčku s ochranným kontaktem (Schuko) k síti střídavého proudu 230 V.

9.4 Připojení výstupního vodiče 230 V

VÝSTRAHA!

Před připojením výstupního vodiče 230 V\~ zkontrolujte, zda je měnič vypnut hlavním vypínačem.

Zapojte přívodní kabel 230 V\~ se zástrčkou se spojkou s ochranným kontaktem (Schuko) (obr. 1 2, strana 3) do 230 V\~ výstupní zásuvky (obr. 5 7, strana 4).

9.5 Připojení více spotřebičů

Přístroj je po dodání vybaven galvanickým odpojovačem. K bezpečnému provozu několika spotřebičů je nezbytně nutné, aby byl v zásuvkovém obvo- du instalován ochranným spínač (spínač FI), viz příklad schématu zapojení obr. 6, strana 5.

Legenda k příkladu schématu zapojení:

Poz. naobr.6, strana 5	Vysvětlení
1	Zdroj napětí 230 V~
2	Další přístroje jako např. nabíječka baterie, chladnička
3	Zdroj napětí DC (baterie)
4	M ěnič
5	Je instalován zemnicí můstek (stav při dodání: není vložen,zobrazeno čárkovaně)
6	Ochranný vypínač (vypínač FI)
7	Zásuvkový obvod pro spotřebič

VÝSTRAHA! Ohrožení života elektrickým proudem!

Pokud si přejete připojit k měniči více než jeden spotřebič, a navíc instalovat zásuvkový obvod, musíte instalovat bezpečnostní vypínač (vypínač FI) a instalovat do měniče zemnicí můstek.

▶ Instalujte vypínač FI do zásuvkového obvodu.

9.6 Zapojení zemnicího můstku (obr. 5 5, strana 4)

▶Vyšroubujte zemnicí šroub ze spodního otvoru.

▶Našroubujte šroub do horního otvoru.

9.7 Připojení dálkového ovladače MCR-7 nebo MCR-9 (příslušenství)

POZOR!

• Zapojte přípojku dálkového ovladače pouze do portu Remote. Nesprávné zapojení může poškodit přístroj.
• Zkontrolujte, zda jsou dálkový ovladač a měnič napájeny stejnou hodnotou vstupního napětí.
• Dodržujte návod k použití pro dálkové ovládání.

Připojte dálkový ovladač (příslušenství) k portu Remote (obr. 5 12, strana 4)

9.8 Připojení externího vypínače k zapnutí a vypnutí přístroje

POZNÁMKA

Použijte kabely o průřezu 0,25 – 0,75 mm².

Jako externí spínač můžete použít následující:

● externí spínač, napájecí napětí z měniče: obr. 8, strana 6
- řídicí jednotka s reléovým nebo tranzistorovým zapojením (TR): obr. 9, strana 6

• externí vypínač s napájením z baterie (BAT) automobilu: obr. 10, strana 6
• externí vypínač s vlastním napájením (DC POWER), např. ze zapalování: obr. 11, strana 6
  Přepněte hlavní vypínač (obr. 5 3, strana 4) do polohy „OFF“ a zajistěte, aby přípojka pro dálkový ovladač (obr. 5 12, strana 4) nebyla obsazena.
  ▶ Přepněte hlavní vypínač (obr. 5 3, strana 4) do polohy „REMOTE“.
  Připojte externí vypínač k zapnutí a vypnutí přístroje přívodním kabelem k zelené svorce (obr. 5 11, strana 4).

9.9 Připojení paralelního provozu

POZOR!

• Pro připojení ke svorkám pro paralelní provoz použijte kabel o průřezu 0,25 – 0,75 mm².
• Paralelní provoz lze realizovat jen u stejných modelů (stejné číslo výrobku).
• Paralelně mohou být provozovány maximálně tři měniče.
• Paralelně provozované měniče musí mít stejné nastavení sítového napětí a sítové frekvence (viz kap. „Zapnutí měniče“ na stranì 331.

▶ Přepněte hlavní vypínač (obr. 5 3, strana 4) do polohy „OFF“.
▶ Připojte měniče podle příkladu schématu zapojení (obr. 12, strana 7).

Dbejte především na to, aby byly správně vloženy můstky pro paralelní provoz:

- Můstek (obr. 12 1, strana 7) u měniče A odstraněn, u měniče B a C vložen.

POZNÁMKA

Měnič, který se po instalaci paralelního provozu zapne jako první, je hlavní měnič (master).

9.10 Zapojení jednotlivých pinů (kolíků)

POZNÁMKA

Délky kabelů by měly být co nejkratší (<10 m), aby nedocházelo ke ztrátám při prénosu signálu.

Kolíky portu RS232 jsou obsazeny následovně:

Měnič		Počítač
Pin Popis	Popis Pin
1 Neobsazeno Neobsazeno 1
2	G	N	D
3	R	X	D
4	T	X	D
5 Neobsazeno Neobsazeno
6 Neobsazeno Neobsazeno

Kolíky přípojky dálkového ovladače jsou obsazeny následovně:

Měnič		Dálkový ovladač
Pin	Popis	Pin
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Používání měniče

10.1 Zapnutí měniče

▶ Přepněte hlavní vypínač (obr. 5 3, strana 4) měniče do polohy „ON“. Přístroj vypnete přepnutím vypínače do polohy „OFF“.
Měnič provede autodiagnostický test. Během autodiagnostiky generuje interní reproduktor zvukové signály a kontrolka LED bliká.
√ Po úspěšném autodiagnostickém testu svítí kontrolka LED zeleně (obr. 5 2, strana 4).

10.2 Provozní kontrolky

Kontrolka LED (obr. 5 2, strana 4) informuje o provozním stavu měniče.

Indikace Vstupní napětí

Zelená, svítí Běžný provoz
Zelená, pomalu bliká Režim úspory energie
Oranžová, rychle bliká	Vstupní napětí je příliš vysoké
Oranžová, pomalu bliká	Vstupní napětí je příliš nízké
Červená, dvojitě bliká	Přehřátí měniče
Červená, rychle bliká	Přepětí
Červená, pomalu bliká Podpětí
Červená, svítí	Přetížení
Červená, pomalu bliká + dvojitě bliká	Závada ventilátoru

Měnič se vypíná za těchto podmínek:

• napětí baterie klesne pod 10 V (12 V== přípojka) nebo 20 V (24 V== přípojka),
• napětí baterie stoupne nad 16 V (12 V=== přípojka) nebo 32 V (24 V=== přípojka),
• měnič je přehřátý.

▶ V takovém případě vypněte měnič hlavním vypínačem (obr. 5 3, strana 4).
Zkontrolujte dostatečné větrání měniče a přesvědčte se, že jsou ventilační otvory a větrací drážky volné.
▶ Vyčkejte cca 5 – 10 minut a zapněte měnič znovu bez spotřebiče.

Za delšího provozu měniče při vyšším zatížení doporučujeme nastartovat motor, abyste opět dobili baterii automobilu.

10.3 Zapnutí měniče

Přístroj můžete přizpůsobit pomocí přepínače DIP (obr. 5 1, strana 4).

Nastavení sít'ového napětí

Sítové napětí můžete nastavit pomocí přepínačů DIP S1 a S2.

	Přepínač DIP
Sít'ové napětí	S1	S2
200 V Vypnuto Vypnuto
220 V Zapnuto Vypnuto
230 V Vypnuto Zapnuto
240 V Zapnuto Zapnuto

Nastavení sít'ové frekvence

VÝSTRAHA! Ohrožení života elektrickým proudem!

Přepínejte přepínač DIP S3 pouze za předpokladu, že má být použita příslušná frekvence pro výstupní napětí.

Sítovou frekvenci můžete nastavit pomocí přepínače DIP S3.

	Přepínač DIP
Sít’ová frekvence S3
50 Hz Vypnuto
60 Hz Zapnuto

Nastavení režimu úspory energie

Režim úspory energie můžete nastavit pomocí přepínačů DIP S4, S5 a S6. Tento režim zabraňuje příliš rychlému vybití baterie, ke které je měnič připojen.

V takovémto případě pracuje měnič v režimu úspory energie tak dlouho, dokud požadovaný výkon leží pod nastavenou hodnotou výkonu. Je-li potřebný výkon nad nastavenou hodnotou výkonu, začne měnič pracovat v běžném režimu.

Hodnoty, které je třeba na Vašem měniči nastavit, najdete v následující tabulce:

Režim úspory energie	Přepínač DIP
	S4 S5 S6
Vypnuto Vypnuto Vypnuto Vypnuto
2% Zapnuto Vypnuto Vypnuto
3% Vypnuto Zapnuto Vypnuto
4% Zapnuto Zapnuto Vypnuto
5% Vypnuto Vypnuto Zapnuto
6% Zapnuto Vypnuto Zapnuto
7% Vypnuto Zapnuto Zapnuto
8% Zapnuto Zapnuto Zapnuto

Deklarování nastavení

Spínačem DIP S8 můžete určit, zda má být nastavení parametrů provedeno prostřednictvím přípojky dálkového ovladače nebo prostřednictvím přepínačů DIP.

Parametry S8	Přepínač DIP
Přípojka dálkového ovladače	Vypnuto
Přepínače DIP	Zapnuto

11 Čištění a péče o měnič

POZOR!

Nepoužívejte k čištění žádné tvrdé nebo ostré předměty, může dojít k poškození výrobku.

▶ Příležitostně vyčistěte výrobek zvlhčenou utěrkou.

12 Odstraňování závad

VÝSTRAHA!

Přístroj neotevírejte. V opačném případě se vystavujete nebezpečí zásahu elektrickým proudem!

POZNÁMKA

Podrobnější informace o technických údajích měniče získáte od výrobce (adresy viz zadní strana návodu).

Kontrolka LED (obr. 5 2, strana 4) svítí červeně a indikuje chybu:

Indikace LED	Příčina	Odstranění
Rychlé blikání	Příliš vysoké vstupní napětí	Zkontrolujte vstupní napětí a snižte jej.
Pomalé blikání	Příliš nízké vstupní napětí	Musíte dobít baterii.Zkontrolujte vodiče a spoje.
Periodické blikání	Tepelné přetížení	Vypněte měnič a spotřebič.Vyčkejte cca 5 – 10 minut a zapněte měnič bez spotřebiče.Snižte zatížení a zajistěte lepší odvětrávání měniče. Potom opět zapněte spotřebič.
Svítí	Zkrat nebo přepólováníPříliš vysoké zatížení	Vypněte měnič a odpojte spotřebič.Zapněte měnič bez spotřebiče.Pokud již není indikováno příliš vysoké zatížení, došlo ve spotřebiči ke zkratu nebo bylo celkové zatížení vyšší než výkon specifikovaný v technickém listu. Pojistka přístroje se musí po vyskočení z důvodu nad- proudu opět ručně zamáčknout.Zkontrolujte vodiče a spoje.

13 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

14 Likvidace

Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

15 Technické údaje

	MSI2312T MSI2324T MSI3512T MSI3524T
Výr. č.: 9102600119 9102600120 9102600121 9102600122
Jmenovité vstupní napětí:	12 V---	24 V---	12 V---	24 V---
Výstupní výkon při 25 °C na 10 min.:	2300 W 3500 W
Špičkový výstupní výkon	4000 W		6000 W
Výstupní napětí:	200 – 240 V~ čistá sinusová vlna (THD < 3%)
Výstupní frekvence: 50 nebo	60 Hz
Příkon při chodu naprázdno:	3,1 A	1,5 A	2,7 A	1,3 A
Pohotovostní příkon:	1,1 A	0,7 A	1,1 A	0,7 A
Rozsah vstupního napětí:	10,5 V – 16 V	21 V – 32 V	10,5 V – 16 V	21 V – 32 V
Účinnost až:	92 %	92 %	92 %	92 %
Okolní teplota za provozu:	-20 °C až 50 °C
Okolní teplota při sklado-vání:	-30 °C až +70 °C
Rozměry Š × H × V:	283 x 436 x 128,4 mmviz obr. 13, strana 8		283 x 496 x 128,4 mmviz obr. 13, strana 8
Hmotnost:	7,5 kg		9 kg

Přepěťová ochrana

Přístroj	Výstraha při pře-pětí	Přepětí
		Vypnutí Restart
MSI2312T, MSI3512T 15,5 V	16 V 15 V
MSI2324T, MSI3524T 31 V 32 V 30 V

Podpět'ová ochrana

Přístroj	Výstraha při pod-pětí	Podpětí
		Vypnutí Restart
MSI2312T, MSI3512T 10,5 V	10 V 12 V
MSI2324T, MSI3524T 21,5 V	20 V 25 V

Certifikace

Přístroj je vybaven certifikátem E13.

V souladu se směrnicí o elektromagnetické snášenlivosti 2004/108/ES, včetně směrnice 2009/19/ES a směrnice o nízkém napětí 2006/95/ES.

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

Výstupní výkon na okolní teplotě a vstupním napětí

AUSTRALIA
