BRUGSANVISNING SinePower MSI2312T WAECO

Monterings- og betjeningsvejledning

Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.

Indholdsfortegnelse

1 Forklaring af symbolerne 154
2 Generelle sikkerhedshenvisninger....154
3 Leveringsomfang 156
4 Tilbehør 156
5 Målgruppe for denne vejledning. 157
6 Korrekt brug 157
7 Teknisk beskrivelse 158
8 Montering af inverteren 161
9 Tilslutning af inverteren 162
10 Anvendelse af inverteren 167
11 Vedligeholdelse og rengøring af inverteren 170
12 Udbedring af fejl. 170
13 Garanti 171
14 Bortskaffelse 172
15 Tekniske data.... 172

1 Forklaring af symbolerne

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

▶ Handling: Dette symbol viser dig, at du skal gøre noget. De påkrævede handlinger beskrives trin for trin.
√Dette symbol beskriver resultatet af en handling.

Fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3“.

2 Generelle sikkerhedshenvisninger

2.1 Generel sikkerhed

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Monterings- eller tilslutningsfejl
• Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen

ADVARSEL!

• Anvend kun apparatet til det formål, som det er bestemt til.
• Anvend ikke apparatet i fugtige eller våde omgivelser.
• Anvend ikke apparatet i nærheden af brændbare materialer.

• Anvend ikke apparatet i områder med eksplosionsfare.

• Vedligeholdelse og reparation må kun foretages af fagfolk, der kender farerne, der er forbundet hermed, og de pågældende forskrifter.

• Personer (inkl. børn), der på grund af deres fysiske, sanse- eller mentale evner eller deres uerfarenhed eller uvidenhed ikke er i stand til at anvende produktet sikkert, bør kun anvende dette produkt under en ansvarlig persons opsyn eller anvisning.
• El-apparater er ikke legetøj!
  Opbevar og anvend apparatet uden for børns rækkevidde.

2.2 Sikkerhed ved installation af apparatet

ADVARSEL!

• Installationen af apparatet må udelukkende foretages af fagfolk med tilsvarende uddannelse, der kender forskrifterne og sikkerhedsforanstaltningerne, der skal anvendes.
• Ved forkert installation af elektriske apparater på en båd kan der forekomme korrosionsskader på båden. Installation af apparatet bør foretages af en sagkyndig (båd-)elektriker.

VIGTIGT!

• Sørg for, at apparatet står sikkert!
  Apparatet skal opstilles og fastgøres sikkert, så det ikke kan vælte eller falde ned.
• Udsæt ikke apparatet for varmekilder (sol, varmeapparater osv.). På den måde undgår du yderligere opvarmning af apparatet.
• Hvis ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter, skal du anvende tomme rør eller ledningsgennemføringer.
• Træk ikke ledninger løst eller med skarpe knæk ved elektrisk le-dende materialer (metal).
• Træk ikke i ledninger.
• Træk ikke 230 V-netledningen og 12/24 V-jævnstrømsledningen sammen i den samme ledningskanal (tomme rør).
• Fastgør ledningerne godt.
• Træk ledningerne, så der ikke er fare for at falde over dem, og en beskadigelse af kablet er udelukket.

2.3 Sikkerhed under anvendelse af apparatet

ADVARSEL!

• Anvend kun apparatet, hvis kabinettet og ledningerne er ubeskadigede.
• Også selv om beskyttelsesanordningen (sikring) udløses, er der spænding på dele af inverteren.
• Afbryd altid strømforsyningen ved arbejder på apparatet.

VIGTIGT!

• Tildæk ikke apparatets luftind- og -udgange.
• Sørg for god ventilation. Inverteren producerer overskudsvarme, der skal føres bort.
• Forbind ikke 230-V-udgangen på inverteren (fig. 5 7, side 4) med en anden 230-V-kilde.

3 Leveringsomfang

Pos. på fig. 1, Betegnelse side 3

1 Sinus inverter

2 Tilslutningskabel med Schuko-kobling (til 230-V~-udgang)

3 Tilslutningskabel med Schuko-stik (til 230-V~-forsyning)

- Betjeningsvejledning

4 Tilbehør

Betegnelse Art.nr.

Fjernbetjening MCR-7

5 Målgruppe for denne vejledning

ADVARSEL!

Den elektriske installation (kapitlet „Tilslutning af inverteren“ på side 162) må kun udføres af kvalificerede elektrikere, som er for-trolige med direktiver og de nationale standarder, der gælder i det land, som apparatet skal installeres eller anvendes i.

6 Korrekt brug

ADVARSEL!

Inverteren må ikke anvendes i køretøjer, hvor batteriets pluspol er forbundet med chassiset.

Inverterne anvendes til at transformere jævnspænding fra

● 12 V== (MSI2312T, MSI3512T)
● 24 V== (MSI 2324T, MSI3524T)

til en 200 – 240-V-vekselspænding på 50 Hz eller 60 Hz.

Inverterne kan anvendes overalt, hvor der er

• en 12-V===tilslutning (MSI2312T, MSI3512T)
• en 24-V---tilslutning (MSI2324T, MSI3524T)

til rådighed. På grund af den begrænsede vægt og den kompakte konstruktion kan dette apparat uden problemer monteres i autocampere, erhvervskøretøjer og motor- og sejlyachter.

Udgangsspændingen svarer til almindelig spænding fra stikdåsen (ren sinus-spænding, THD < 3 %).

Overhold værdierne for konstant udgangseffekt og spids-udgangseffekt, som de er anført i kapitlet „Tekniske data“ på side 172. Apparater, der har et højere effektforbrug, må ikke tilsluttes.

BEMÆRK

Vær ved tilslutning af apparater med elektrisk drev (f.eks. boremaskine, køleskab osv.) opmærksom på, at disse ofte har brug for en højere effekt, end der er angivet på typeskiltet, når de startes.

Inverteren har forskellige beskyttelsesmekanismer:

• Overspændingsbeskyttelse: Inverteren frakobles, hvis spændingsværdien stiger over frakoblingsværdien. Den starter igen, när spændingen falder til genstartsværdien.
• Underspændingsbeskyttelse: Inverteren frakobles, hvis spændingsværdien falder under frakoblingsværdien. Den starter igen, når spændingen stiger til genstartsværdien.
• Overtemperaturbeskyttelse: Inverteren frakobles, hvis temperaturen i apparatet eller temperaturen på kølelegemet stiger over en frakoblingsværdi. Den starter igen, när spændingen stiger til genstartsværdien.
• Overbelastningsbeskyttelse og beskyttelse mod kortslutning: LED'en på inverteren melder en driftsmelding (konstant rødt lys), når der er tilsluttet en for stor belastning, eller hvis der er en kortslutning. Apparatsikringen skal, efter den har udløst ved overstrøm, trykkes manuelt ind igen.
• Polbeskyttelse: Polbeskyttelsen forhindrer en forkert polaritet ved tilslutning af inverteren.

BEMÆRK

De enkelte koblingsværdier findes i kapitlet „Tekniske data“ på side 172.

Inverteren har en 230-V\~ -stikdåse og en tilslutningsklemliste til fast tilslutning.

Som følge af spændingssynkroniseringen med AC-indgangsspændingen er inverteren egnet til drift af følsomme forbrugere, som reagerer på uregelmæssigheder i forsyningsspændingen.

Derudover kan apparatet konfigureres med en pc via et RS-232-interface og med DIP-omskifterne på apparatet.

Inverteren kan kobles på energibesparelsesmodus, så det tilsluttede batteri ikke aflades.

Paralleldriften gør det muligt at anvende to til maks. tre invertere (samme modeller) samtidigt.

Med en fjernbetjening (tilbehør) er det nemt og bekvemt at styre inverteren.

7.1 Betjeningselementer

Inverterens betjeningselementer (fig. 5, side 4)

Pos. Betegnelse Beskrivelse

1 DIP-omskifter Foretager indstillinger på inverteren (f.eks. netspænding, netfrekvens, energi-besparelsesmodus)
2 Lysdiode Se kapitlet „Driftsvisninger“ på side 167
3 Hovedafbryder „ON/OFF/ REMOTE“	Tilkobler og frakobler eller sætter appa-ratet i drift via fjernbetjeningen (tilbehør)
4 Sikring Beskytter inverteren mod overbelastning. Sikringen kan trykkes ind igen, efter den har udløst.
5 Jordforbindelses-skrue	Etablerer eller fjerne jordforbindelses-broen

7.2 Tilslutninger

Inverterens tilslutninger (fig. 5, side 4)

Pos. Betegnelse Beskrivelse
6 AC Input 230-V~ -indgangsstik
7 AC Output 230-V~ -udgangsstik
8 Stel-klemme Jordforbindelse på køretøjets karosseri
9 POS+ Plusklemme
10 CAN1- og CAN2-port CAN-BUS-tilslutninger
11 Grøn klemme Indstilling af fjernafbryder og paralleldrift
12 RS232-interface, REMOTE-port	Tilslutning af en pc via et seri-elt RS232-interface eller til-slutning af fjernbetjeningen MCR-7, MCR-9
13 NEG– Minusklemme
14 LCM	Tilslutning til fjernbetjening

8 Montering af inverteren

8.1 Nødvendigt værktøj

Til den elektriske tilslutning har du brug for følgende hjælpemidler:

• Krympetang
• 3 forskelligfarvede, fleksible tilslutningskabler. Det påkrævede tværsnit findes i tabellen i kapitlet „Tilslutning af inverteren“ på side 162.
• Kabelsko og muffer

Til at fastgøre inverteren har du brug for følgende monteringsmateriale:

• Maskinskruer (M4) med spændeskiver og selvåsende møtrikker eller
• plade- eller træskruer.

8.2 Monteringshenvisninger

Vær opmærksom på følgende henvisninger ved valg af monteringssted:

• Inverteren kan både monteres horisontalt og vertikalt.
• Inverteren skal monteres på et sted, der er beskyttet mod fugt.
• Inverteren må ikke monteres i omgivelser med antændelige materialer.
• Inverteren må ikke monteres i støvholdige omgivelser.
• Monteringsstedet skal være godt ventileret. Ved installation i lukkede, små rum skal der findes ventilation og udluftning. Den fri minimumafstand omkring inverteren skal mindst være på 25 cm (fig. 2, side 3).
• Luftindgangen på undersiden og luftudgangen på bagsiden af inverteren skal forblive fri.
• Ved udenomstemperaturer, der er højere end 50 °C (f.eks. i motor- eller fyringsrum, direkte sollys), kan der på grund af inverterens egen opvarmning ved belastning forekomme automatisk frakobling.
• Monteringsfladen skal være plan og tilstrækkeligt fast.

VIGTIGT!

Før du borer, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, när der bores, saves eller files.

8.3 Montering af inverteren

▶Hold inverteren på det valgte monteringssted, og markér fastgørelsespunkterne (fig. 3 A, side 4).
▶ Fastgør inverteren iht. din valgte fastgørelsesmetode (fig. 3 B, side 4).

9 Tilslutning af inverteren

9.1 Generelle henvisninger

ADVARSEL!

• Tilslutningen må udelukkende installeres af fagfolk med tilsvarende uddannelse. De efterfølgende informationer henvender sig til fagfolk, der kender forskrifterne og sikkerhedsforanstaltningerne, der skal anvendes.
• Ved køretøjer, hvor batteriets pluspol er forbundet med chassiset, må inverteren ikke anvendes.

• Hvis der ikke monteres en sikring i batteriets plus-ledning, kan ledningerne blive overbelastet, og der kan opstå brand.

• Inverteren skal ved installation i køretøjer eller både være forbundet med chassiset eller stel.

• Overhold de gældende forskrifter, når der etableres en stikdåsefordelerkreds (netetablering).
• Anvend udelukkende kobberkabler.
• Kablerne skal være så korte som muligt (< 1 m).
• Overhold det påkrævede kabeltværsnit, og montér en kabelsikring (fig. 4 3, side 4) så tæt som muligt på batteriet i plus-ledningen (se tabel).

Apparat	Påkrævet kabeltværsnit	Kabelsikring (fig. 4 3, side 4)
MSI2312T 70 mm ^2 350 A
MSI2324T 50 mm ^2 175 A
MSI3512T 95 mm ^2 400 A
MSI3524T 70 mm ^2 200 A

9.2 Tilslutning af inverteren til batteri

VIGTIGT!

Polerne må ikke byttes om. Forkert polaritet kan beskadige inverteren.

BEMAERK

Spænd skruerne eller møtrikkerne fast med et drejningsmoment på maks. 15 Nm. Løse forbindelse kan medføre overophedning.

▶ Stil hovedafbryderen (fig. 5 3, side 4) på „OFF“.
Løsn skruen (fig. 4 1, side 4) fra den røde plus-klemme (fig. 4 2, side 4).
▶ Skub kabelskoen (fig. 4 2, side 4) på plus-kablet ind i den røde plus-klemme, og fastgør den med skruen.
▶Tilslut på tilsvarende måde minus-kablet til den sorte minus-klemme (fig. 4 4, side 4).
- Træk pluskablet fra inverteren til pluspolen på køretøjets batteri, og tilslut det der.
Træk minuskablet fra inverteren til minuspolen på køretøjets batteri, og tilslut det der. Der kan opstå en lille gnist, hvis kondensatorerne i inverteren er opladede.
▶ Forbind stel-klemmen (fig. 5 8, side 4) med karosseristel.

9.3 Tilslutning af 230-V-forsyningsledningen

Sæt 230-V～-tilslutningskablet med Schuko-stik (fig. 1 3, side 3) i 230-V～-indgangsstikket (fig. 5 6, side 4).

9.4 Tilslutning af 230-V-udgangsledning

ADVARSEL!

Kontrollér før tilslutningen af 230-V\~ -udgangsledningen, at inverteren er frakoblet på hovedafbryderen.

▶ Sæt 230-V\~-tilslutningskablet med Schuko-kobling (fig. 1 2, side 3) i 230-V\~-udgangsstikket (fig. 5 7, side 4).

9.5 Tilslutning af flere forbrugere

Apparatet er fra fabrikken udstyret med galvanisk adskillelse. Af hensyn til sikker drift af flere forbrugere er det tvingende nødvendigt, at der monteres en sikkerhedsafbryder (fejlstrømrelæ) i stikdåsefordelerkredsen, se eksempel på strømskema på fig. 6, side 5.

Forklaring til eksemplet på strømskema:

Pos. på fig. 6, Forklaring side 5

1 230-V~ -spændingskilde

2 Andre apparater som f.eks. batterilader, køleskab

3 DC-spændingskilde (batteri)

4 Inverter

5 Jordforbindelsesbro etableret (leveringstilstand: Ikke etableret, vist stiplet)

6 Sikkerhedsafbryder (fejlstrømsrelæ)

7 Stikdåsefordelerkreds til forbrugere

ADVARSEL! Livsfare på grund af elektrisk stød!

Hvis der skal tilsluttes mere end en forbruger til inverteren og i den forbindelse etableres en stikdåsefordelerkreds, skal der monteres en sikkerhedsafbryder (fejlstrømsrelæ) og jordforbindelsen etableres i inverteren.

▶Montér et fejlstrømsrelæ i stikdåsefordelerkredsen.

9.6 Etablering af jordforbindelsen (fig. 5 5, side 4)

▶Skru jordskruen ud af det nederste hul.
▶Skru skruen i det øverste hullet.

9.7 Tilslutning af fjernbetjening MCR-7 eller MCR-9 (tilbehør)

BEMAERK!

• Sæt kun tilslutningen til fjernbetjeningen i Remote-porten. Apparatet kan blive beskadiget som følge af forkert tilslutning.
• Sørg for, at fjernbetjeningen og inverteren forsynes med den samme indgangsspændingsværdi.
  ● Overhold vejledningen til fjernbetjeningen.

▶ Tilslut fjernbetjeningen (tilbehør) Remote-porte (fig. 5 12, side 4).

9.8 Tilslutning af en eksterne kontakt til til- og frakob- ling

BEMÆRK

Anvend kabler med et kabeltværsnit på 0,25 – 0,75 mm ^2 .

Som ekstern kontakt kan følgende anvendes:

• Ekstern kontakt, spændingsforsyning fra inverteren: fig. 8, side 6
• Styreenhed med relæ- eller transistorkobling (TR): fig. 9, side 6
• Ekstern kontakt med spændingsforsyning via køretøjets batteri (BAT): fig. 10, side 6
• Ekstern kontakt med egen spændingsforsyning (DC POWER), f.eks. fra tændingen: fig. 11, side 6
  Sæt hovedafbryderen (fig. 5 3, side 4) på „OFF“. og kontrollér, at tilslutningen til fjernbetjeningen (fig. 5 12, side 4) ikke er optaget.
  ▶ Sæt hovedafbryderen (fig. 5 3, side 4) på „REMOTE“.
  ▶Tilslut den eksterne til-/fra-kontakt med tilslutningskablet på den grønne klemme (fig. 5 11, side 4).

9.9 Tilslutning af paralleldrift

VIGTIGT!

• Anvend kabler med et kabeltværsnit på 0,25 – 0,75 mm ^2 for tilslutning til klemmerne i forbindelse med paralleldrift.
• Paralleldriften kan kun indstilles med modeller af samme type (samme artikelnumre).
• Der kan maks. anvendes tre invertere parallelt.
• De parallelt anvendte invertere skal have de samme indstillinger for netspænding og netfrekvens (se kapitlet „Indstilling af inverteren“ på side 168.

Vær især opmærksom på, at jumperne for paralleldriften er indstillet korrekt:

Den første inverter, som tilkobles efter installationen af paralleldriften, er master.

9.10 Stikbensbelægninger

BEMÆRK

Sørg for, at kabellængderne er så korte som muligt (<10 m), så der ikke opstår tab under signaloverførslen.

10 Anvendelse af inverteren

10.1 Tilkobling af inverteren

▶ Stil hovedafbryderen (fig. 5 3, side 4) på inverteren på kontaktstilling „ON“.

Stil til/fra-kontakten på „OFF“ for at frakoble.

▶Inverteren udfører en selvtest.

Under selvdiagnosen lyder der toner fra den interne højttaler, og LED'en blinker.

√ Efter vellykket selvtest lyser LED'en grønt (fig. 5 2, side 4).

10.2 Driftsvisninger

LED'en (fig. 5 2, side 4) viser inverterens driftstilstand.

Visning	Indgangsspænding
Grøn, lyser konstant	Normal drift
Grøn, blinker langsomt Energibesparelsesmodus
Orange, blinker hurtigt	Indgangsspænding for høj
Orange, blinker langsomt	Indgangsspænding for lav
Rød, blinker to gange	Inverter overophedet
Rød, blinker hurtigt	Overspænding
Rød, blinker langsomt Underspænding
Rød, lyser konstant Overbelastning
Rød, blinker langsomt + blinker to gange	Ventilatorfejl

Inverteren frakobles, hvis

• batterispændingen falder til under 10 V (12-V---tilslutning) hhv. 20 V (24-V---tilslutning),
• batterispændingen stiger til over 16 V (12-V---tilslutning) hhv. 32 V (24-V---tilslutning),
• inverteren overophedes.

▶ Sluk i dette tilfælde inverteren med hovedafbryderen (fig. 5 3, side 4).
- Kontrollér, om inverteren er tilstrækkeligt ventileret, og om ventilatoråbningerne og ventilationsåbningerne er fri.
▶Vent ca. 5 – 10 min., og tænd inverteren igen uden forbruger.

Hvis inverteren anvendes over længere tid og med stor belastning, anbefales det at starte motoren for at genoplade køretøjets batteri.

10.3 Indstilling af inverteren

Du kan tilpasse apparatet ved hjælp af DIP-omskifteren (fig. 5 1, side 4).

Indstilling af netspænding

Netspændingen kan indstilles med DIP-omskifterne S1 og S2.

DIP-omskifter
Netspænding S1 S2
200 V Fra Fra
220 V Til Fra
230 V Fra Til
240 V Til	Til

Indstilling af netfrekvens

ADVARSEL! Livsfare på grund af elektrisk stød!

Indstil kun DIP-omskifter S3, hvis den pågældende frekvens for udgangsspændingen skal anvendes.

Med DIP-omskifter S3 er det muligt at indstille netfrekvensen.

	DIP-omskifter
Netfrekvens S3
50 Hz Fra
60 Hz Til

Indstilling af energibesparelsesmodussen

Energibesparelsesmodussen kan indstilles med DIP-omskifterne S4, S5 og S5. Derved aflades batteriet, som inverteren tilsluttes til, ikke så hurtigt.

Inverteren arbejder derefter i energibesparelsesmodus, så længe den krævede effekt ligger under den indstillede effektværdi. Hvis den krævede effekt ligger over den indstillede effektværdi, arbejder inverteren i normal drift.

Værdierne, der skal indstilles for inverteren, findes i den følgende tabel:

Fastlæggelse af indstillingerne

Med DIP-omskifteren S8 kan man fastlægge, om indstillingen af parametrene skal ske via tilslutningen for fjernbetjeningen eller via DIP-omskifterne.

Parameter S8	DIP-omskifter
Tilslutning til fjernbetje-ning	Fra
DIP-omskifter	Til

11 Vedligeholdelse og rengøring af inverteren

VIGTIGT!

Anvend ikke skarpe eller hårde genstande eller rengøringsmidler til rengøring, da det kan beskadige produktet.

▶Rengør af og til produktet med en fugtig klud.

12 Udbedring af fejl

ADVARSEL!

Åbn ikke apparatet. Du udsætter dig selv for fare for elektrisk stød!

BEMAERK

Kontakt producenten i forbindelse med detaljerede spørgsmål om inverterens data (adresse, se vejledningens bagside).

LED'en (fig. 5 2, side 4) viser fejlen med rød:

LED-visning Årsag Udbedring

Blinker hurtigt For høj indgangsspænding Kontrollér indgangsspændingen, og reducér den.
Blinker langsomt For lav indgangsspænding Batteriet skal oplades.Kontrollér ledningerne og forbindel-serne.
Blinker periodisk Termisk overbelastning Sluk inverteren og forbrugeren.Vent ca. 5 – 10 minutter, og tænd inverteren igen uden forbruger.Reducér belastningen, og sørg for en bedre ventilation af inverteren.Tænd derefter forbrugeren igen.
Lyser konstant Kortslutning eller ombytning af polerneFor kraftig belastning	Sluk inverteren, og fjern forbrugeren.Tænd derefter inverteren uden for-bruger igen. Hvis der nu ikke læn-gere vises for kraftig belastning, foreligger der en kortslutning på for-brugeren, eller den samlede belast-ning var højere end effekten, der er anført i databladet. Apparatsikringen skal, efter den har udløst ved over-strøm, trykkes manuelt ind igen.Kontrollér ledningerne og forbindel-serne.

13 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

14 Bortskaffelse

▶Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

15 Tekniske data

	MSI2312T MSI2324T MSI351		2T MSI3524T
Art.nr.: 9102600119 9102600	120 910260012	9102600122
Nominal indgangsspænding:	12 V---	24 V---	12 V---	24 V---
Udgangseffekt ved 25 °C i 10 min.:	2300 W 3500 W
Maks. udgangseffekt: 4000 W 6000 W
Udgangsspænding: 200 – 240 V~ ren sinusbølge (THD < 3%)
Udgangsfrekvens: 50 eller 60 Hz
Tomgangsstrømforbrug:	3,1 A	1,5 A	2,7 A	1,3 A
Standby-strømforbrug:	1,1 A	0,7 A	1,1 A	0,7 A
Indgangsspændings-område:	10,5 V – 16 V	21 V – 32 V	10,5 V – 16 V	21 V – 32 V
Virkningsgrad indtil:	92 %	92 %	92 %	92 %
Udenomstemperatur drift:	-20 °C til 50 °C
Udenomstemperatur opbevaring:	-30 °C til +70 °C
Mål B x D x H:	283 x 436 x 128,4 mm se fig. 13, side 8		283 x 496 x 128,4 mm se fig. 13, side 8
Vægt:	7,5 kg		9 kg

Overspændingsbeskyttelse

Apparat	Overspændings-advarsel	Overspænding
		Frakobling Gen	start
MSI2312T, MSI3512T 15,5 V	16 V 15 V
MSI2324T, MSI3524T 31 V 3	2 V 30 V

Underspændingsbeskyttelse

Apparat	Underspændings-advarsel	Underspænding
		Frakobling Genstart
MSI2312T, MSI3512T 10,5 V	10 V 12 V
MSI2324T, MSI3524T 21,5 V	20 V 25 V

Godkendelser

Apparatet har E13-godkendelsen.

I overensstemmelse med EMC-direktiv 2004/108/EF inkl. 2009/19/EF og lavspændingsdirektiv 2006/95/EF

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

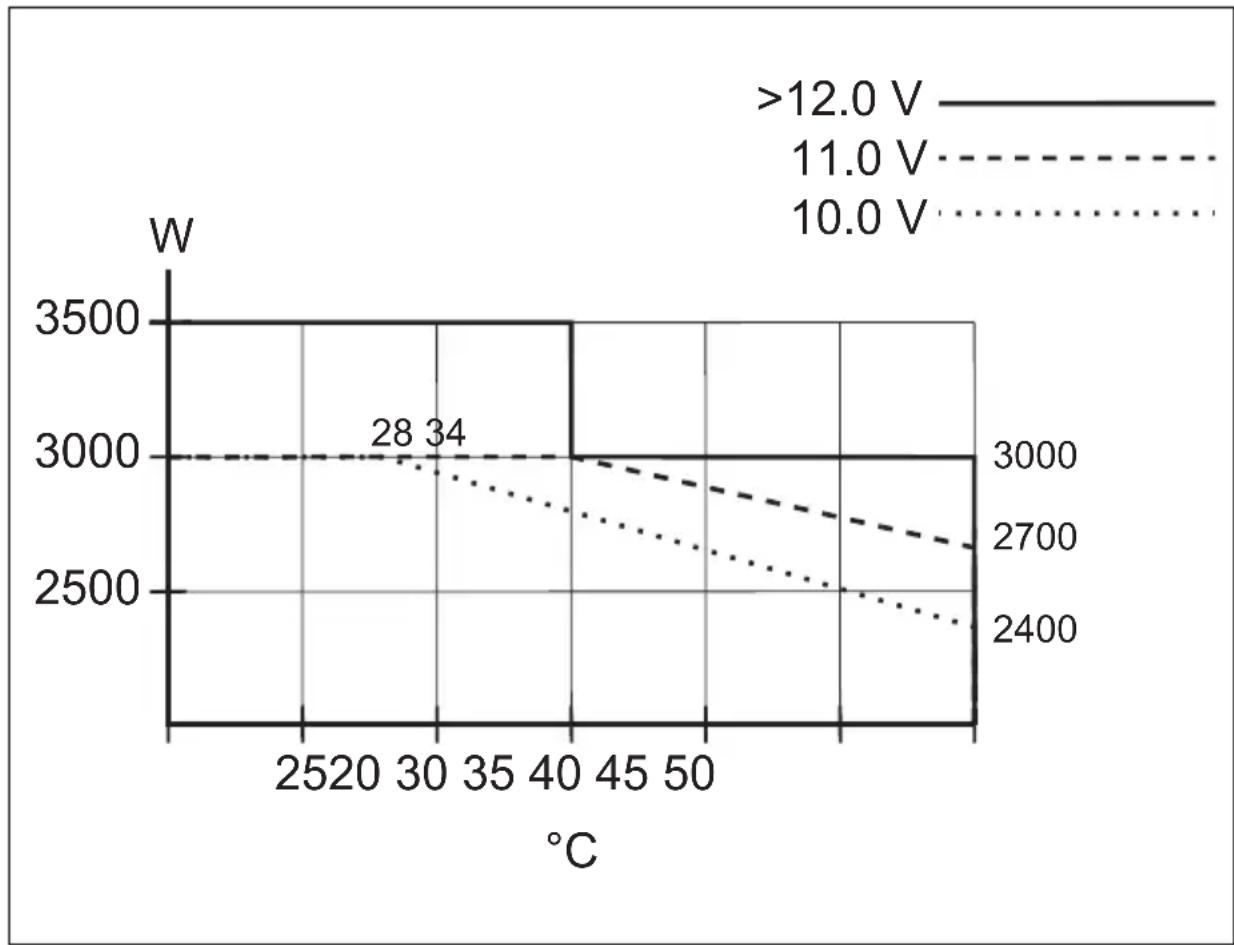

Udgangseffekt afhængig af udenomstemperaturen og indgangsspændingen

8.2 Monteringsanvisningar

9.3 Ansluta 230 V-elkabeln

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

Pos. i fig. 1, Betegnelse side 3

1 Sinus vekselretter

2 Tilkoblingskabel med jordet kobling (for 230-V~ -utgang)

3 Tilkoblingskabel med jordet støpsel (for 230-V~ -forsyning)

– Bruksanvisning

4 Tilbehør

Betegnelse Art.nr.

Fjernkontroll MCR-7

Fjernkontroll MCR-9

5 Målgruppen for denne veiledningen

ADVARSEL!

Vekselretteren har en energisparemodus, den kan kobles til slik at batteriene som er koblet til ikke blir ladet ut for raskt.

Med parallelldrift er det mulig å drifte to til maksimalt tre vekselrettere (av samme modell) samtidig.

Vekselretteren kan styres bekvemt med en fjernkontroll (tilbehør).

7.1 Betjeningselementer

Betjeningselementene til vekselretteren (fig. 5, side 4)

8.2 Råd vedrørende montering

• Vekselretteren kan monteres både horisontalt og vertikalt.
• Vekselretteren må monteres på et sted som er beskyttet mot fuktighet.
• Vekselretteren må ikke brukes i omgivelser hvor det er lettantennelige materialer.

- Monteringsstedet må være godt luftet. Ved installasjon i lukkede rom, må man sørge for skikkelig lufting. Minimumsklaringen rundt vekselretteren må minimum være 25 cm (fig. 2, side 3).

- Montasjeflaten må være plan og sterk nok.

PASS PÅ!

Pass på at du ikke bytter polaritet. Feil polaritet kan skade vekselretteren.

MERK

Trekk til skruene eller mutrene med et dreiemoment på 15 Nm. Løse forbindelser kan føre til overoppheting.

9.3 Koble til 230-V-tilførselsledningen

▶ Plugg 230-V\~--tilkoblingskabelen med jordkoblingen (fig. 1 3, side 3) i 230-V\~-inngangshylsen (fig. 5 6, side 4).

9.4 Koble til 230-V-utgangskabel

ADVARSEL!

Før tilkobling av 230-V\~ -utgangsledningen må du forsikre deg om at vekselretteren er slått av med hovedbryteren.

▶ Plugg 230-V～-tilkoblingskabelen til jordkoblingen (fig. 1 2, side 3) i 230-V～-utgangskontakten (fig. 5 7, side 4).

Åpne ikke apparatet. Du kan få elektrisk støt!

MERK

Ved detaljerte spørsmål om data for vekselretteren kan du ta kontakt med produsenten (adressen finner du på baksiden av veiledningen).

Lysdioden (fig. 5 2, side 4) indikerer feilen med rødt:

Lysdiodeindikering Årsak Tiltak
