BRUGSANVISNING SinePower MSI3524T WAECO

Monterings- og betjeningsvejledning

SV 175 Sinus voxelriktare

Læs davon vegledning omhyggeligt igennemør installation ogibrugtagning, og opbevar den. Giv den til brugeren, hvis du giverproduktetvidere.

Indholdsfortegnelse

1Forklaring af symbolerne 154
2 Generelle sikkerhedshenvisninger. 154
3 Leveringsomfang 156
4 Tilbehør 156
5Mälgruppe fordennevejledning. 157
6 Korrekt brug 157
7 Teknisk beskrivelse 158
8 Montering af inverteren 161
9 Tilslutning af inverteren 162
10 Anvendelse af inverteren 167
11Vedligeholdelse og rengaring af inverteren 170
12 Udbedring af fejl. 170
13 Garanti 171
14 Bortskaffelse 172
15 Tekniske data. 172

1 Forklaring af symbolerne

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medfore død eller alvorlig kvæstelse.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænsè produits Funktion.

Fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3".

BEMAERK

Supplerende informationer om betjening af produit.

Handling: Dette symbol viser dig, at du skal gore noget. De pakraveh handleringer beskrives trin for trin.
Dette symbol beskriver resultatet af en handling.

2 Generelle sikkerhedshenvisninger

2.1 General sikkerhed

Producenten pátager sig intet ansvar for skader i følgende tilfælde:

• Monterings-ller tilslutningsfejl
• Beskadigelser på produitet på grund af mekanisk pavirkning og overspænding
• AEndringer på produit ut den udtrykkelig tilladelse fra producenten
• Anvendelse til andre formal end dem, der er beskrevet i vegledningen

ADVARSEL!

• Anvend kun apparatet til det formal, som det er bestemt til.
• Anvend IKE apparatet i fugtige aller våde omgivelser.
• Anvend seks apparatet i nærheden af brændbare materialer.

• Anvend ikke apparatet i områder med eksplosionsfare.

• Vedligeholdelse og reparation mA kun foretages af fagfolk, der kender farerne, der er forbundet hermed, og de pagaelende forskrifter.

• Personer (inkl. børn), der på grund af deres fysiske, sanse- ellentale evner eller deres uerfarenhed aller uvidenhed ikke er i stand til at anvendeproduk tet sikkert, bør kun anvende dette produit under en ansvarlig persons opsyn eller anvisning.
• El-apparater er/DDke legeto! Opbevar og anvend apparatetumen for borns rækkevidde.

2.2 Sikkerhed ved installation af apparatet

ADVARSEL!

• Installationen af apparatet mA udelukkende foretages af fagfolk med tilsvarende uddannelse, der kender forskrifterne og sikkerhedsforanstaltningerne, der skal anwendes.
• Ved forkert installation af elektriske apparater på en bad kan der forekommen korrosionsskader på baden. Installation af apparatet bør foretages af en sagkyndig (bad-)elektriker.

VIGTIGT!

Sorg for, at apparatet star sikkert!
Apparatet skal opstilles og fastgores sikkert, södet ikke kan vælte eller falde ned.
- Udsæt ikke apparatet for varmekilder (sol, varmeapparater osv.). På den på undgår du yderligere opvarmning af apparatet.
- Hvis ledninger skal fores gennem pladevægge aller andre vægge med skarpe kanter, skal du anvende.tomme rør aller leddningsgennemføringer.
- Træk ikke ledninger løst eller med skarpe knæk ved elektrisk ledende materialer (metal).
- Træk ikke ledninger.
- Træk ikke 230 V-netledningen og 12/24 V-jævnstrømsledningen sammen i den samme ledningskanal (tomme rør).
- Fastgør ledningerne godt.
- Træk ledningerne, sö der ikke er fare for at falde over dem, og en beskadigelse af kablet er udelukket.

2.3 Sikkerhed under anvendelse of apparatus

ADVARSEL!

• Anvend kun apparatet, hvis kabinettet og ledningerne er ubeskadigede.
• Også selv om beskyttelsenordningen (sikring) udløses, er der spænding på dele af inverteren.
• Afbryd altid strømforsyningen ved arbejder på apparatet.

VIGTIGT!

• Tildæk ikke apparatets luftind- og -udgange.
• Sørg for god ventilation. Inverteren producerer overskudsvarme, der skal fores bort.
• Forbind/DD:230-V-udgangen paa inverteren (fig. 5 7, side 4) med en anden 230-V-kilde.

3 Leveringsomfang

Pos. pá fig. 1, Betegnelse side 3

1 Sinus inverter

2 Tilslutningskabel med Schuko-kobling (til 230-V~-udgang)

3 Tilslutningskabel med Schuko-stik (til 230-V~-forsyning)

- Betjeningsvejledning

4 Tilbehør

Betegnelse Art.nr.

Fjernbetjening MCR-7

Fjernbetjening MCR-9

5 Målgruppe forienne vejledning

ADVARSEL!

Den elektriske installation (kapitlet „Tilslutning af inverteren" på side 162) på kun udføres af kvalificerede elektrikere, som er fortrolige med direktiver og de nationale standarder, der gælder i det land, som apparatet skal installereres eller anwendes i.

6 Korrekt brug

ADVARSEL!

Inverteren pågressive anvendesi koretøjer, hvor batteriets pluspol er forbundet med chassiset.

Inverterne anwendes til at transformere jævnspænding fra

• 12V = (MSI2312T, MSI3512T)
• 24V= (MSI2324T, MSI3524T)

til en 200 - 240-V-vekselspænding på 50 Hz eller 60 Hz.

Inverterne kan anvendes overall, hvor der er

• en 12-V---tilslutning (MSI2312T, MSI3512T)
• en 24-V---tilsutninq (MSI2324T, MSI3524T)

til rådighed. På grund af den begrænsede vægt og den kompakte konstruktion kan dette apparat utden problemer monteres i autocampere, erhversvkø-retøjer og motor- og sejlyachter.

Udgangsspændingen svarer til almindelig spænding fra stikdåsen (ren sinusspænding, THD < 3%).

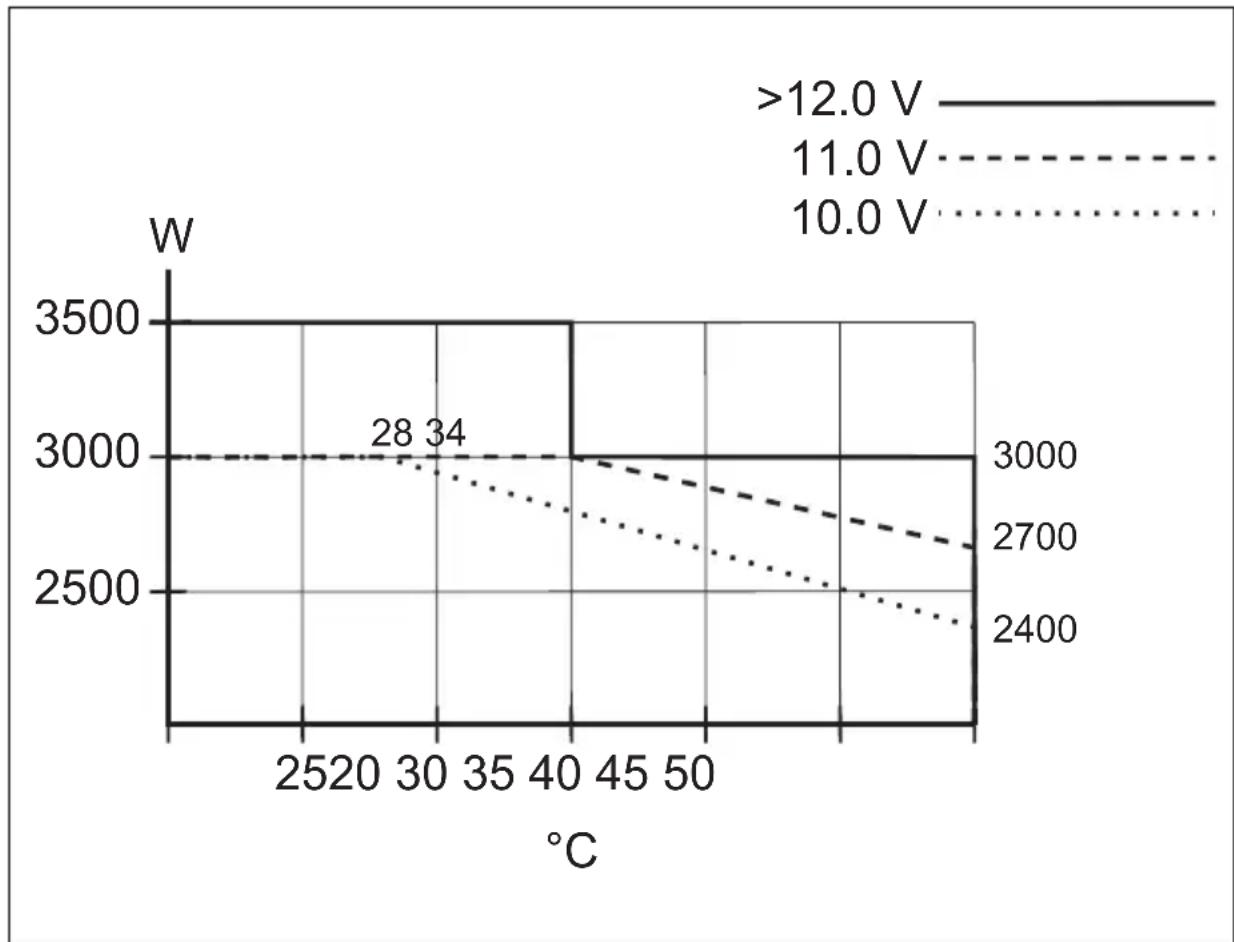

Overhold værdierne for konstant udgangseffekt og spids-udgangseffekt, som de er anført i kapitlet „Tekniske data" på side 172. Apparater, der har et højere effektforbrug, på ikke tilsluttes.

BEMAERK

Vær ved tilslutning af apparater med elektrisk drev (f.eks. bore-maskine, koleskab osv.) opmærksom på, at disse ofte har brug for en højere effekt, end der er angivet på typeskiltet,ningar de startes.

Inverteren har forskellige beskyttelsesmekanismer:

• Overspændingsbeskyttelse: Inverteren frakobles, hvis spændingsvær-dien stiger over frakoblingsværden. Den starter ingen, nr spændingen falder til genstartsværden.
• Underspændingsbeskyttelse: Inverteren frakobles, hvis spændingsværdien falder under frakoblingsværdien. Den starterigen, nr spændingen stiger til genstartsværdien.
• Overtemperaturbeskyttelse: Inverteren frakobles, hvis temperaturen i apparatet uller temperaturen pa kolelegemet stiger over en frakoblingsværdi. Den starter igen, när spendingen stiger til genstartsværdien.
• Overbelastningsbeskyttelse og beskyttelse mod kortslutning: LED'en på inverteren melder en driftsmelding (konstant rødt lys),ningar der er tilsluttet en for stor belastning, eller här der er en kortslutning. Apparatsikringen skal, after den har udlost ved overstrøm, trykkes manuelt indigen.
• Polbeskyttelse: Polbeskyttelsen forhindrer en forkert polaritet ved tilstunning af inverteren.

BEMAERK

De enkelte koblingsværdierfindes i kapitlet „Tekniske data" på side 172.

Inverteren har en 230-V~-stikdase og en tilslutningsklemliste til fast tilslutning.

Som følge af spændingssynkroniseringen med AC-indgangsspændingen er inverteren egnet til drift af folsomme forbrugere, som reagerer på uregelmaessigheder i forsyningsspændingen.

Derudover kan apparatet konfigureres med en pc via et RS-232-interface og med DIP-omskifterne på apparatet.

Inverteren kan kobles på energibesparelsesmodus, sä det tilslutte batteri ikke aflades.

Paralleldriften gør det muligt at anvende to til maks. tre invertere (samme modeller) samtidigt.

Med en fjernbetjening (tilbehør) er det n empt og bekvent at styre inverteren.

7.1 Betjeningselementer

Inverterens betjeningselementer (fig. 5, side 4)

Pos. Betegnelse Beskrivelse

1 DIP-omskifter Foretager indstillinger på inverteren

(f.eks. netspænding, netfrekvens, energia-besparelsesemodus)

2 Lysdiode Se kapitlet „Driftsvisninger" på side 167

3 Hovedafbryder

"ON/OFF/

REMOTE

Tilkobler og frakobler eller sætter appa-

ratetidriftviafjernbetjeningen(tilbehør)

4 Sikring Beskytter inverteren mod overbelastning.

Pos. Betegnelse Beskrivelse
6 AC Input 230-V~-indgangsstik
7 AC Output 230-V~-udgangsstik
8 Stel-klemme Jordforbindelse på køretøjets karosseri
9 POS+ Plusklemme
10 CAN1- og CAN2-port CAN-BUS-tilslutninger
11 Grøn klemme Indstilling af fjernafbryder og paralleldrift
12 RS232-interface, REMOTE-port	Tilslutting af en pc via et seri-elt RS232-interface eller til-slutting af fjernbetjeningen MCR-7, MCR-9
13 NEG- Minusklemme
14 LCM	Tilslutting til fjernbetjening

8 Montering af inverteren

8.1 Nødvendigt værktøj

Til den elektriske tilslutning har du brug for følgende hjælpemidler:

Krympetang
- 3 forskelligfarvede, fleksible tilslutningskabler. Det pakrævede tværsnit findes i tabellen i kapitet „Tilslutning af inverteren" på side 162.
Kabelsko og muffer

Til at fastgore inverteren har du brug for falgende monteringsmaterialia:

• Maskinskruer (M4) med spændeskiver og selvåsende møtrkker eller
• plade- eller traeskruer.

8.2 Monteringshenvisninger

Vær opmaerkso mø følgende henvisninger ved valg af monteringssted:

Inverteren kan bade moneres horisontalt og vertikalt.
Inverteren skal moneres pa et sted, der er beskyttet mod fugt.
- Inverteren må ikke monteres i omgivelser med antændelige materialer.
Inverteren mä ikke monteres i støvholdige omgivelser.
- Monteringsstedet skal vare godt ventileret. Ved installation i lukkede, sma rum skal der findes ventilation og udluftning. Den fri minimumafstand omkring inverteren skal mindst vare pa 25 cm (fig. 2, side 3).
- Luftindgangen på undersiden og luftudgangen på bagsiden af inverteren skal forblive fri.
- Ved udenomstemperaturer, der er højere end 50^ (f.eks. i motor-ller fyringsrum, direkte sollys), kan der på grund af inverterens egen opvarmning ved belastning forekomme automatisk frakobling.
- Monteringsfladen skal vare plan og tilstrækeligt fast.

VIGTIGT!

För du borer, skal du kontrollere, at elektriske kabler aller andre dele på køretøjet ikke beskadiges,ningar der bores,saves uller files.

8.3 Montering af inverteren

Hold inverteren på det valgte monteringssted, og markér fastgorelsespunkterne (fig. 3 A, side 4).
Fastgør inverteren iht. din valgte fastgorelsesemetode (fig. 3 B, side 4).

9 Tilslutning af inverteren

9.1 Generelle henvisninger

ADVARSEL!

• Tilslutningen på udelukkende installereres af fagfolk med tilsvarende uddannelse. De afterfolgende informationer henvender sig til fagfolk, der kender forskrifterne og sikkerhedsforanstaltningerne, der skal anvendes.
• Ved koretøjer, hvor batteriets pluspol er forbundet med chassiset, på inverteren ikke anvendes.

• Hvis der/DDne en sikring i batteriets plus-ledning, kan ledningerne blive overbelastet, og der kan opstå brand.

• Inverteren skal ved installation i køretøjer eller både+vare forbundet med chassiset eller stel.

• Overhold de gældende forskrifter, Near der etableres en stikdaseforderer-kreds (netetablering).
• Anvend udelukkende kobberkabler.
  Kablerne skal vare sa korte som muligt (< 1m)
• Overhold det pakrævede kabeltværsnit, og montér en kabelsikring (fig. 4 3, side 4) są tæt som muligt på batteriet i plus-ledningen (se tabel).

Apparat	Påkrævet kabeltværsnit	Kabelsikring (fig. 4 3, side 4)
MSI2312T 70 mm² 350 A
MSI2324T 50 mm² 175 A
MSI3512T 95 mm² 400 A
MSI3524T 70 mm² 200 A

9.2 Tilslutning af inverteren til batteri

VIGTIGT!

Polerne på ikke byttes om. Forkert polaritet kan beskadige inverteren.

BEMAERK

Spænd skruerne eller møtrikkerne fast med et drejningsmoment på maks. 15 Nm. Løse forbindelse kan medføre overophedning.

Stil hovedafbryderen (fig. 5 3, side 4) på „OFF".
Løsn skruen (fig. 4 1, side 4) fra den rode plus-klemme (fig. 4 2, side 4).
Skub kabelskoen (fig. 4 2, side 4) på plus-kabet ind i den røde plus-klemme, og fastgør den med skruen.
Tilslut på tilsvarende**) Mode minus-ktablet til denorte minus-klemme (fig. 4 4, side 4).
Træk pluskablet fra inverteren til pluspolen på koretojets batteri, og tilslut det der.
Træk minuskablet fra inverteren til minuspolen på køretøjets batteri, og tilslut det der. Der kan opstå en lille gnist, hvis kondensatorerne i inverterer er opladede.
Forbind stel-klemmen (fig. 5 8, side 4) med karosseristel.

9.3 Tilslutning af 230-V-forsyningsledningen

Sæt 230-V~-tilsutningskablet med Schuko-stik (fig. 1 3, side 3) i 230-V~-indgangsstikket (fig. 5 6, side 4).
Tilslut Schuko-stikket til 230-V-vekselstrømnettet.

9.4 Tilslutning af 230-V-udgangsledning

ADVARSEL!

Kontroller før tilslutningen af 230-V~-udgangsledningen, at inverteren er frakoblet på hovedafbryderen.

Sæt 230-V~-tilsutningskablet med Schuko-kobling (fig. 1 2, side 3) i 230-V~-udgangsstikket (fig. 5 7, side 4).

9.5 Tilslutning af flere forbrugere

Apparatet er fra fabrikken udstyret med galvanisk adskillese. Af hensyn til sikker drift af flere forbrugere er det tvingende nødvendigt, at der monteres en sikkerhedsafbryder (fejlstrømrelæ) i stikdasefordelerkredsen, se eksempel på strømskema på fig. 6, side 5.

Forklaring til eksemplet på strømskema:

Pos. på fig. 6, Forklaring side 5

1 230-V~-spændingskilde

2 Andre apparater som f.eks. batterilader, køleskab

3 DC-spændingskilde (batteri)

4 Inverter

5 Jordforbindelsesbro etableret (leveringstilstand: likke etableret, vist stiplet)

6 Sikkerhedsafbryder (fejlstrømsrelæ)

7 Stikdasefordererkreds til forbrugere

ADVARSEL! Livsfare på grund af elektrisk stød!

Hvis der skal tilsluttes mere end en forbruger til inverteren og i den forbindelse etableres en stikdasefordelerkreds, skal der moneres en sikkerhedsafbryder (fejlstrømsrelæ) og jordforbindelsen etableres i inverteren.

Montér et fejlstrømsrelæ i stikdasefordelerkredsen.

9.6 Etablering af jordforbindelsen (fig. 5, side 4)

Skru jordskruen ud af det nederste hul.
Skru skruen i det overste hullet.

9.7 Tilslutning af fjernbetjening MCR-7 eller MCR-9 (tilbehør)

BEMAERK!

• Sæt kun tilslutningen til fjernbetjeningen i Remote-porten. Apparatet kan blive beskadiget som fjelse af forkert tilslutning.
• Sørg for, at fjernbetjeningen og inverteren forsynes med den samme indgangsspændingsværdi.
• Overhold vegledningen til fjernbetjeningen.

Tilslut fjernbetjeningen (tilbehør) Remote-porte (fig. 5 12, side 4).

9.8 Tilslutning af en eksterne kontakt til til- og frakobling

BEMAERK

Anvend kabler med et kabeltværsnit på 0,25 - 0,75 mm².

Som ekstern kontakt kan følgende anvendes:

• Ekstern Kontakt, spændingsforsyning fra inverteren: fig. 8, side 6
  Styreenhed med relae- eller transistorkobling (TR): fig. 9, side 6
• Ekstern kontakt med spændingsforsyning via køretøjets batteri (BAT): fig. 10, side 6
• Ekstern kontakt med egen spændingsforsyning (DC POWER), f.eks. fra tændingen: fig. 11, side 6
  Sæt hovedafbryderen (fig. 5 3, side 4) på „OFF“. og kontrollér, at tilslutningen til fjernbetjeningen (fig. 5 12, side 4) ikke er optaget.
  Sæt hovedafbryderen (fig. 5 3, side 4) på „REMOTE".
  Tilslut den eksterne til-/fra-kontakt med tilslutningskablet på den grønne klemme (fig. 5 11, side 4).

9.9 Tilslutting af paralleldrift

VIGTIGT!

• Anvend kabler med et kabeltværsnit på 0,25 - 0,75 mm² for til-slutning til klemmerne i forbindelse med paralleldrift.
• Paralleldriften kan kun indstilles med modeller af samme type (samme artikelnumre).
  Der kan maks. anvendes tre inverte parallelt.
• De parallelt anvende invertere skal have de samme indstillinger for netspænding og netfrekvens (se kapitlet „Indstilling af inverteren“ på side 168.

Stil hovedafbryderen (fig. 5 3, side 4) på „OFF".
Tilslut inverteren iht. det eksemplariske strømskema (fig. 12, side 7).

Vær især opmaerksom på, at jumperne for paralleldriften er indstillet korrekt:

9.10 Stikbensbelægninger

BEMAERK

Sørg for, at kabellaengderne er SSE korte som muligt (<10 m), SSE der ikke opstår tab under signaloverførslen.

10 Anvendelse af inverteren

10.1 Tilkobling af inverteren

Stil hovedafbryderen (fig. 5 3, side 4) på inverteren på kontaktstilling „ON".

Stil til/fra-kontakten på „OFF“ for at frakoble.

Inverteren udforer en selvtest.

Under selvdiagnosen lyder der toner fra den interne højttaler, og LED'en blinker.

After vellykket selvtest lyser LED'en gront (fig. 5 2, side 4).

10.2 Driftsvisninger

LED'en (fig. 5 2, side 4) viser inverterens driftstilstand.

Visning	Indgangsspænding
Grøn, lyser konstant	Normal drift
Grøn, blinker langsomt Energibesparelsesmodus
Orange, blinker hurtigt	Indgangsspænding for hj
Orange, blinker langsomt	Indgangsspænding for lav
Rød, blinker to gange	Inverter overophedet
Rød, blinker hurtigt	Overspænding
Rød, blinker langsomt Underspænding
Rød, lyser konstant Overbelastning
Rød, blinker langsomt + blinker to gange	Ventilatorfejl

Inverteren frakobles, hvis

• batterispændingen falder til under 10 V (12-V=--tilslutning) hhv. 20 V (24-V=--tilslutning),
• batterispændingen stiger til over 16 V (12-V---tilslutning) hhv. 32 V (24-V---tilslutning),
• inverteren overophedes.

Sluk i dette tilfaelde inverteren med hovedafbryderen (fig. 5 3, side 4).
Kontroller, om inverteren er tilstrækkeligt ventileret, og om ventilatorabningerne og ventilationsåbningerne er fri.

Vent ca. 5 - 10 min., og taend inverteren igen.uden forbruger.

Hvis inverteren anwendes over længere tid og med stor belastning, anbefales det at starte motoren for at genoplade køretøjets batteri.

10.3 Indstilling af inverteren

Du kan tilpasse apparatet ved hjælp af DIP-omskifteren (fig. 5 1, side 4).

Indstilling af netspænding

Netspændingen kan indstilles med DIP-omskifterne S1 og S2.

Netspænding S1 S2	DIP-omskifter
200 V Fra Fra
220 V Til Fra
230 V Fra Til
240 V Til	Til

Indstilling af netfrekvens

ADVARSEL! Livsfare på grund af elektrisk stød!

Indstil kun DIP-omskifter S3, hvis den pagaelende frekvens for udgangsspændingen skal anvendes.

Med DIP-omskifter S3 er det muligt at indstille netfrekvensen.

DIP-omskifter
Net frekvens S3
50 Hz Fra
60 Hz Til

Indstilling af energibesparelsesmodussen

Energibesparelsesmodussen kan indstilles med DIP-omskifterne S4, S5 og S5. Derved aflades batteriet, som inverteren tilsluttes til, ikke sa hurtigt.

Inverteren arbejder derefter i energibesparelsesmodus, sa lenge den kræve de effekt ligger under den indstillede effektværdi. Hvis den kræve de effekt ligger over den indstillede effektværdi, arbejder inverteren i normal drift.

Værdierne, der skal indstilles for inverteren, vindes i den følgende tabel:

Fastlæggelse af indstillingerne

Med DIP-omskifteren S8 kan man fastlægge, om indstillingen af parametre-ne skal ske via tilslutningen for fjernbetjeningen eller via DIP-omskfterne.

Parameter S8	DIP-omskifter
Tilslutning til fjernbetje-ning	Fra
DIP-omskifter	Til

11 Vedligeholdelse og rengring af inverteren

VIGTIGT!

Anvend ikke skarpe eller härde genstande eller rengøringsmidler til rengøring, da det kan beskadigeproduktet.

Rengor af og tilproduktet med en fugtig klud.

12 Udbedring af fejl

ADVARSEL!

Abn/DD. Du udsætter dig selv for fare for elektrisk stød!

BEMAERK

Kontakt producenten i forbindelse med detailjerede sporgsmål om inverterens data (adresse, se vegledningens bagside).

LED'en (fig. 5 2, side 4) viser fejlen med rød:

LED-visiting Årsag Udbedring
Blinker hurtigt For hj indgangsspænding Kontrollér indgangsspændingen, og reducér den.
Blinker langsomt For lav indgangsspænding Batteriet skal oplades.Kontrollér ledningerne og forbindelsene.
Blinker periodisk Termisk overbelastning Sluk inverteren og forbrugeren.Vent ca. 5 - 10 minutter, og tænd inverteren ingen,uden forbruger.Reducér belastningen, og sørg for en bedre ventilation af inverteren.Tænd derefter forbrugeren ingen.
Lyser konstant Kortslutting eller ombytning af polerneFor kraftig belastning	Sluk inverteren, og fjern forbrugeren.Tænd derefter inverteren,uden forbrugerigen.Hvis der nu ikke læn-gere vises for kraftig belastning, foreligger der en kortslutting på for-brugeren, eller den samlede belast-ning var hjere end effekten, der er anført i databladet. Apparatsikringenskal, after den har udløst ved over-strøm,trykkes manuelt ind ingen.Kontrollér ledningerne og forbindelsene.

13 Garanti

Den lovbestemtegarantiperiodegælder.Hvisproduktererdefekt,skaldu kontakte producentensafdelingiditland(adresser,sevejledningengsbagside)llerdinforhandler.

Ved reparation aller krav om garanti skal du medsende falgende bilag:

En kopi af regningen med kobsdato
- En reklamationsgrund aller en fejlbeskrivelse

14 Bortskaffelse

Bortskaf sá víd t muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produit endegyldigt ud af drift, skal du kontakte det纳税estre recyclingcenter aller din faghandel for at fä de pageldende forskritter om bortskaffelse.

15 Tekniske data

	MSI2312T MSI2324T MSI351		2T MSI3524T
Art.nr.: 9102600119 9102600120 9102600121 9102600122
Nominel indgangsspænding:	12 V==	24 V==	12 V==	24 V==
Udgangseffekt ved 25 °C i 10 min.:	2300 W 3500 W
Maks. udgangseffekt: 4000 W 6000 W
Udgangsspænding: 200 - 240 V~ ren sinusbølge (THD < 3%)
Udgangsfrekvens: 50 aller 60 Hz
Tomgangsstrømforbrug:	3,1 A	1,5 A	2,7 A	1,3 A
Standby-strømforbrug:	1,1 A	0,7 A	1,1 A	0,7 A
Indgangsspændings-område:	10,5 V - 16 V	21 V - 32 V	10,5 V - 16 V	21 V - 32 V
Virkningsgrad indtil:	92 %	92 %	92 %	92 %
Udenomstemperatur drift:	-20 °C til 50 °C
Udenomstemperatur opbevaring:	-30 °C til +70 °C
Mål B x D x H:	283 x 436 x 128,4 mm se fig. 13, side 8		283 x 496 x 128,4 mm se fig. 13, side 8
Vægt:	7,5 kg		9 kg

Overspændingsbeskyttelse

Apparat	Overspændings- adversel	Overspænding
		Frakobling Gen	start
MSI2312T, MSI3512T 15,5 V	16 V 15 V
MSI2324T, MSI3524T 31 V	32 V 30 V

Underspændingsbeskyt telse

Apparat	Underspændings- adversel	Underspænding
		Fragobling Gen	start
MSI2312T, MSI3512T 10,5 V	10 V 12 V
MSI2324T, MSI3524T 21,5 V	20 V 25 V

Godkendelser

Apparatet har E13-godkendelsen.

I overensstemmelse med EMC-direktiv 2004/108/EF inkl. 2009/19/EF og lav-spændingsdirektiv 2006/95/EF

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

Udgangseffekt afhängig af udenomstemperaturen og indgangsspændingen

8.2 Monteringsanvisningar

9.4 Ansluta 230 V-utgangskabeln

WARNING!

10.1 Slå på væxelriktaren

Produkten har E13-godkannande.

Hvis man ikke overholderijke regelen, kan det fjre til materielle skader og skade funksjonen tilproduktet.

Pos. i fig. 1, Betegnelse side 3

1 Sinus vekselretter

2 Tilkoblingskabel med jordet kobling (for 230-V~-utgang)

3 Tilkoblingskabel med jordet støpsel (for 230-V~-forsyning)

- Bruksanvisning

4 Tilbehør

Betegnelse Art.nr.

Fjernkontroll MCR-7

Fjernkontroll MCR-9

5 Målgruppen for denne veiledningen

ADVARSEL!

Vekselretteren har en energisparemodus, den kan kobles til sik at batteriene som er koblet til/DDE blr ladet ut for raskt.

Med paralleldrift er det mulig Å drifte to til maksimalt tre vekselrettere (av samme modell) samtidig.

Vekselretteren kan styres bekvemt med en fjernkontroll (tilbehør).

7.1 Betjeningselementer

Betjeningselementene til vekselretteren (fig. 5, side 4)

• Maskinskruer (M4) med underlagsskiver og selvfestende muttere eller
  Plate-eller treskruer.

8.2 Råd vedrørende montering

Pass på at du ikke bytter polaritet. Feil polaritet kan skade vekselretteren.

MERK

Trekk til skruene eller mutrene med et dreiemoment på 15 Nm. Lose forbindelser kan före til overoppheting.

Still hovedbryteren (fig. 5 3, side 4) på «OFF».
Still hovedbryteren (fig. 4 1, side 4) fra den rode plussklemmen (fig. 4 2, side 4).
Skyv kabelskoen (fig. 4 2, side 4) på plusskabelen inn i den rode plussklemmen og fest den med skruen.
Koble til minus-kabelen tilsvarende til den svarte minus-klemmen (fig. 4 4, side 4).
Legg pluss-kabelen fra vekselretteren til plusspolen på kjoretbybatteriet og koble den til der.
Legg minus-kabelen fra vekselretteren til minuspolen på kjoretbybatteriet og koble den til der. Det kan oppsta en liters gnist nrkondensatoren i vekselretteren er ladet opp.
Koble jordklemmen (fig. 5 8, side 4) til kjoretyets karosseri.

9.3 Koble til 230-V-tilførssledningen

Plugg 230-V~-tilkoblingskabelen med jordkoblingen (fig. 1 3, side 3) i 230-V~-inngangshylsen (fig. 5 6, side 4).
Koble jordstopslet til 230 V vekselstrømnettet.

9.4 Koble til 230-V-utgangskabel

ADVARSEL!

Før tikkobling av 230-V~-utgangsledningen ma du forsikre deg om at vekselretteren er slatt av med hovedbryteren.

Plugg 230-V~-tilkoblingskabelen til jordkoblingen (fig. 1 2, side 3) i 230-V~-utgangskontakten (fig. 5 7, side 4).

Apne ikke apparatet. Du kan fæ elektrisk støt!

MERK

Ved detailjerte spørsmål om data for vekselretteren kan du ta kontakt med produsenten (adressen finner du på baksiden av veileddningen).

Lysdioden (fig. 2, side 4) indikerer feilen med rødt:

Lysdiodeindikering Åsak Tiltak
