KÄYTTÖOHJE SinePower MSI3524T WAECO

FI 221 Sinus -vaihtosuntaaja

Asennus- ja kayttoohje

PT 243 Conversor sinusoidal

Lue tämä ohje huolellisesti lapi ennen asennusta ja käyttoönonottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpän, anna ohje tällöin edel-leen uudelle käytäjälle.

Sisallysluettelo

1 Symbolien selitys 222
2 Yleisiä turvallisuusohjeita. 222
3 Toimituskokonaisuus 224
4 Lisavarusteet 224
5 Taman kayttoohjeen kohderyhma 225
6 Tarkoituksenmukainen kaytto 225
7 Tekninen kuvaus 226
8 Vaihtosuntaajan asentaminen 228
9 Vaihtosuntaajan liittäminen 230
10 Vaihtosuntaajan kayttaminen. 236
11 Vaihtosuntaajan hoitjo ja puhdistus 239
12Vianetsintä 239
13 Tuotevastuu 240
14Havittaminen 240
15 Tekniset tiedot 241

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jattaminen voi aiheuttaa hengenvaaran taivakavan loukkaantumisen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivauroihin ja Haitata tuotteen toimintaa.

OHJE

Tuotteen käytöö koskevia lisātietoja.

Menettely: Tämä symboli ilmaisee, etta sinun tulee tehdä jotakin. Tarvit-tava menettely kuvataan askel askeleelta.
Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tassā esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Yleisiä turvallisuusohjeita

2.1 Yleinen turvallisus

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus-tai liitantävirheet
• tuotteseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen

VAROITUS!

• Käytä laitetta ainoastaan sen märäysten mukaiseen tarkoitukseen.
• Älä käytä laitetta kosteassa tai marassa ympäristössa.

• Älä käytä laitetta palavien materiaalien lahellä.

• Älä käytä laitetta paikoissa, joissa olemassa on rajähdysvaara.

• Laitetta saa huoltaa ja korjata vain ammattimies, joka tuntee tohin liittyvat vaarat sekä vastaavat märäykset.
• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttaa tuotetta turvallisesti fyssisten, sensoristen tai psyykkister taitojensa takia tai kokemattomuuden tai tietämattomyden vuoksi, ei tulisi käyttaa tuotetta ilman valvontaa tai vastuullisen henkilön opastusta.
  Sähkölaitteet eivat ole lasten leluja! Säilytä ja käytä laitetta lasten ulottumattomissa.

2.2 Turvallisus laitteen asentamisen yhteydessä

VAROITUS!

• Laitteen saa asentaa ainoastaan vastaavasti koulutetu ammattilainen, joka tuntee kaytettävät direktiivit ja turvallisuusmaäräyket.
  Sähkölaitteiden asentaminen värärin voi aiheuttaa veneisiin korroosioaurioita. Anna laitteen asentaminen asiantuntevan (vene-)sähkömiehen tehtäväksi.

HUOMAUTUS!

Huomaa tukeva seisonta! Laite tayty sijoittaa ja kiinnittä niin vakaasti, etta se ei voi kaatua tai pudota.
- Alä aseta laitetta altiiksi millekään lampölähteelle (auringonpaiste, lammitys jne.). Välta nän laitteen lisälampenemistä.
- Käytä putkitusta tai lapivientikappaleita, jos johtimet tãytyy viedä peltiseinien tai muiden teravareunaisten seinien lapi.
- Älä aseta johtimia lóysälle tai teräville taitteille sahköä johtavien materiaalien (metalli) paälle.
- Alä kisko johtimista.
- Älä aseta 230 V -verkkjohohtoa ja 12/24 V -tasavirtajohdinta samaan johdinkanavaan (putkitus).
Kiinnitä johtimet hyvin.
- Vedä johtimet siten, että niihin ei voi kompastua ja että johdon vaurioitumisen mahdollisuus on pois suljettu.

2.3 Laitteen käytöturvallisuus

VAROITUS!

• Käytä laitetta vain, kun laitteen kotelossa ja johtimissa ei ole vaurioita.
  Vaihtosuntaajan osat ovat jannitteisiä myös suojalaitteiston (sulakteen) lauettua.
• Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.

HUOMAUTUS!

• Huolehdi siitä, että laitteen ilmantulo- ja -poistoaukkoja ei peite-ta.
• Huolehdi hyvastä tuuletuksesta. Vaihtosuntaaja synnyttäa lampöä, joka taytyy johtaa pois.
• Älä yhdistä vaihtosuuntaajan 230 V -lähtöä (kuva 5 7, sivulla 4) toiseen 230 V -lähteeseen.

3 Toimituskokonaisuus

Kohta - kuva 1, Nimitys sivulla 3

1 Sini-vahtosuuntaaja

2 Liitäntäjohto suojapistorasialla (230 V~-lähtöön)

3 Liitäntäjohto suojapistokkeella (230 V~-syöttöön)

- Käyttoehje

4 Lisävarusteet

Nimitys Tuotenro

Kaukosäädin MCR-7

Kaukosäädin MCR-9

5 Tämän käyttoohjeen kohderyhma

VAROITUS!

Sähköisen asennuksen (kap. "Vaihtosuntaajan liittäminen" sivulla 230) saa suorittaa vain patevä ammattilainen, joka suntee laitteen asennus- tai käytömaassa voimassa olevat direktiivit ja normit.

6 Tarkoituksenmukainen käytto

VAROITUS!

Vaihtosuntaajaa ei saa käyttaa ajoneuvoissa, joiden akun plusnapa on yhdistetty runkoon.

Vaihtosuntaajia kaytetaan tasajannitteen

• 12V = (MSI2312T, MSI3512T)
• 24 V= (MSI2324T, MSI3524T)

muuntamiseen 200 - 240 V -vaihtojännitteeksi, jonka taajuus on 50 Hz tai 60 Hz.

7 Tekninen kuvaus

Vaihtosuntaajia voidaan kayttaa kaikkialla, miss on

12 V= -liitanta (MSI2312T, MSI3512T)
- 24 V= -liitäntä (MSI2324T, MSI3524T)

olemassa. Laitteen keveyden ja kompaktin rakenteen ansiosta se voidaan asentaa ongelmittat matkailuautoihin, hyötyajoneuvoihin sekä moottori- tai purjevenesiin.

Lähtöjannite vastaa kotitalouksien pistorasian jännitettä (puhdas sinimuotoinen jännite, THD < 3%).

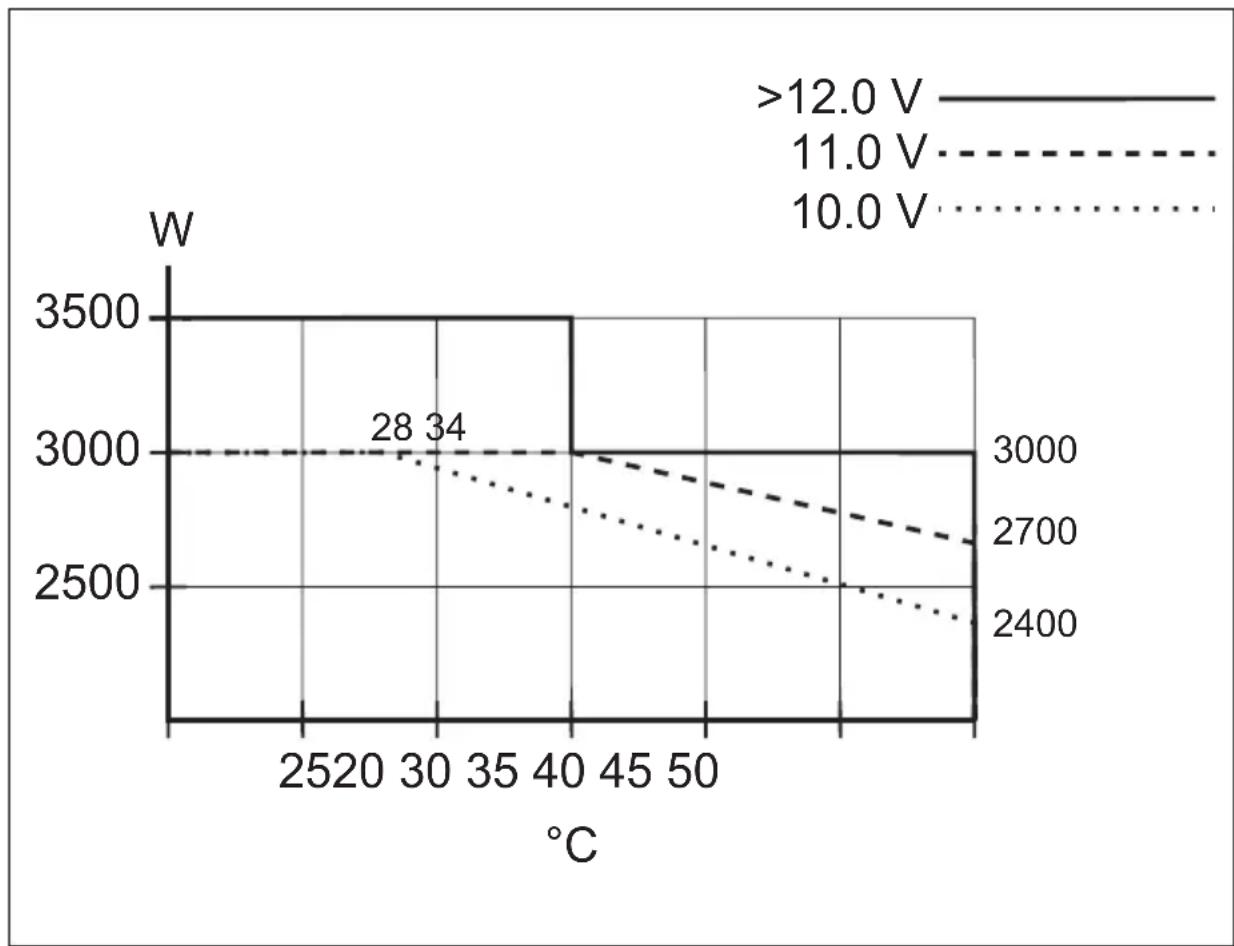

Ole hyvä ja noudata jatkuvaa lahtötehoa ja huippulähtötehoa koskevia arvoja, jotka ilmoitetaan kap. "Tekniset tiedot" sivulla 241. Laitteeseen ei saa liittäa laitteita, joiden tehontarve on tata suurempi.

OHJE

Huomaa moottoroituja sahkolaitteita liittäessäsi (esim. porakone, jäkaappi jne.), etta namä tarvitsevat käynnistyäkseen usein suu remman tehon kuin mitä typpikilvessä ilmoitetaan.

Vaihtosuntaajassa on erilaisia suojamekanismeja:

• Ylijännitesuoja: Vaihtosuuntaaja kytkeytyy pois päältä, jos jännitearvo kohoaakatkaisuarvoa suuremmaksi. Se käynnistyy jälleen, kun jännite laskee uudellenkäynnistysarvoon.
• Alijannitesuoja: Vaihtosuntaaja kytkeytyy pois paälta, jos jannitearvo laskee katkaisuarvoa alemmaksi. Se käynnistyy jälleen, kun jännite nousee uudellenkäynnistysarvoon.
• Ylikuumenemissuoja: Vaihtosuntaaja kytkeytyy pois pälta, jos lampö-tila laitteen sisallä tai jähdytyselementin lampötila kohoaay li katkaisuar-von. Se käynnistyy jälleen, kun jännite nousee uudellenkäynnistysarvoon.
• Ylikuormitussuoja ja oikosulkusuoha: Vaihtosuntaajan LED ilmaisee toimintahairion (jatkuva punainen valor), jos liitetty kuorma on lian suuri tai on syntynyt oikosulku. Laitteen varoke tayty painaa manuaalisesti takaisin sisään sen jälkeen kun se on lauennut ylivirrasta.
• Napaisuussuojaus: Napaisuussuojaus体系建设的，napaisuuden kytkemisen vaärin pän vaihtosuntaajaa liitetäessä.

OHJE

Yksittäiset kytkentaarvot lótyvät kap. "Tekniset tiedot" sivulla 241.

Vaihtosuntaajassa on 230V -pistorasia ja riviliitn kiinteaa asennusta var- ten.

Jännitesynkronointi AC-tulojännitteen takia tekee vaihtosuuntaajasta sopi van käytettväksi sellaisten sahkolaitteiden kanssa, jotka reagoivat syötöjännitteen epäsäannöllisyyksiin.

Lisäksi laitteen voi konfiguroida RS 232 -liitannän kautta PC-tietokoneella sekä laitteen omilla DIP-kytkimillä.

Vaihtosuntaajan voi kytkeä energiansäastötilan, jotta siihen yhdistetty akku ei purkaudu liian nopeasti.

Rinnakkaiskayttö tekee mahdolliseksi käyttaa kahta tai korkeintaan kolmea vaihtosuntaajaa (samaa mallia) samanaikaisesti.

Vaihtosuntaajaa voidaan ohjata mukavasti kaukosaatimellä (lisavaruste).

7.1 Kayttolaitteet

Vaihtosuntaajan käytöläitteet (kuva 5, sivulla 4)

Kohde Nimitys Kuvaus

1 Dip-kytkin Tekee vaihtosuuntaajan asetukset (esim. verkkojännite, verkkotaajuus, energiansäastötila)

2 LED Katso kap. "Toimintailmaisimet" sivulla 236

3 P ä ä Kytkee laitteen päläle, POis taiikayttoon kaukosätimellä (lisävaruste) "ON/OFF/ REMOTE"

4 Sulake Suojaa vaihtosuuntaajaa ylikuormituk-selta. Sulake voidaan painaa takaisin sisään, jos se on lauennut.

5 Maadoitusruuvi Asettaa tai poistaa maadoitussillan

7.2 Liitannat

Vaihtosuntaajan liitännät (kuva 5, sivulla 4)

Kohde Nimitys Kuvaus
6	A	C
1	n	p
3	u	t
7	AC Output 230 V~-lähtöliitin
8	Maa-liitin Maadoitus ajoneuvon koriin
9	POS+	Plus-liitin
10	CAN1- ja CAN2-portti	CAN-BUS-liittimet
11	Vihreä liitin	Kaukokytkimen ja rinnakkais-käytön asetus
12	RS232-liitin, REMOTE-portti	PC-tietokoneen liitäntäRS232-sarjaportin kautta tai MCR-7, MCR-9-kaukosäädinen liitäntä
13	NEG-	Miinus-liitin
14	LCM	Kaukosäätimen liitäntä

0

8 Vaihtosuntaajan asentaminen

8.1 Tarvittavat tyokalut

Sahköiseen liitantaan tarvitaan seuraavia apuvalineita:

Abico-pihdit
- 3 eriväristä, joustavaa liitäntäjohtoa. Vaadittavan halkaisijan lóydät taulukosta kap. "Vaihtosuntaajan liittäminen" sivulla 230.
Kaapelikenkä ja paäteholkkeja johtimiin

Vaihtosuntaajan kiinnittämiseen tarvitaan seuraavia asennusvalineita:

• pultteja (M4) ja prikkoja sekä itsestäänlukittuvia muttereita tai
• pelti-tai puuruuveja

8.2 Asennusohjeita

Noudata asennuspaikkaa valitessasi seuraavia ohjeita:

Vaihtosuuntaaja voidaan asentaa sekä pystysuoraan etta vaakasuoraan.
Vaihtosuuntaaja taytyy asentaa kosteudelta suojattuin paikkaan.
- Vaihtosuuntaajaa ei saa asentaa ympäristöön, jossa on syttyviä materi-aaleja.
Vaihtosuntaajaa ei saa asentaa polyiseen ymparistoon.
- Sijoituspaikassa pitäa olla hyvä tuuletus. Asennettaessa laite pioneen suljettuun tilaan siinä pitäa olla ilmanvaihtoaukot tulo- ja poistoilmalle. Vaihtosuntaajan ympärillä täytyy olla vähintään 25cm vapaata tilaa (kuva 2, sivulla 3).
Vaihtosuntaajan alapuolella olevan ilmanoton ja takapuolella olevan ilmanpoiston taytyy olla vapaina.
- Yli 50^ :n ympäristölampötiloissa (esim. moottori- tai lammitystiloissa, suora auringonpaiste) vaihtosuntaajaan kuormitettuna synnyttämä lampo saattaa johtaa automaattiseen sammutukseen.
- Asennuspinnan tāytyy olla tasainen ja kyllin luja.

HUOMAUTUS!

Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai vilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.

8.3 Vaihtosuntaajan asentaminen

Pidä vaihtosuntaaja valitsemassasi asennuspaikassa ja merkitse kiinitsypisteet (kuva 3 A, sivulla 4).
Kiinnitä vaihtosuuntaaja valitsemallasi kiinnitysmenetelmällä (kuva 3 B, sivulla 4).

9 Vaihtosuntaajan liittäminen

9.1 Yleisiä ohjeita

VAROITUS!

Vaihtosuuntaajan saavat liittä yksinomaan vastaavan koultuksen omaavat ammattilikkeet. Seuraavat tiedot on suunnatu ammattilaisille, jotka tuntevat sovellettavat direktivit ja turvajärjestelyt.
Vaihtosuntaajaa ei saa kayttä ajoneuvoissa, joiden akun plus-napa on yhdistetty runkoon.
- Jos et asenna sulaketta akun plus-johtimeen, johdot voivat ylikuormittua ja aiheuttaa tulipalon.

Vaihtosuuntaaja taytyy yhdistäa runkoon tai maahan, jos se asennetaan ajoneuvoihin tai veneisiin.
- Noudata pistorasiaverkkoa rakentaessasi (verkko) voimassa olevia määräyksiä.
Käytä yksinomaan kuparijohtoja.
- Pidä johdot niin lyhyinä kuin mahdollista (< 1 m).
- Noudata tarvittavaa johtohalkaisijaa ja aseta johtosulake (kuva 4 3, sivulla 4) plus-johtimeen mahdollisimman lahelle akkua (kts. taulukko).

Laite vaadittu johtohalkaisija

Johtosulake

(kuva 4 3, sivulla 4)

MSI2312T 70 mm² 350 A

MSI2324T 50 mm² 175 A

MSI3512T 95 mm² 400 A

MSI3524T 70 mm² 200 A

9.2 Vaihtosuntaajan liittäminen akkuun

HUOMAUTUS!

Huolehdi siitä, ettā napaisuus ei mene ristiin. Väärä napaisuus voi vaurioittaa vaihtosuntaajaa.

OHJE

Kiristä ruuvit ja mutterit maks. 15 Nm:n väantömomentilla. Löysät liitokset voivat johtaa ylikuumenemiseen.

Aseta pääkytkin (kuva 3, sivulla 4) asentoon "OFF".

Avaa ruuvi (kuva 4 1, sivulla 4) punaisesta plus-liittimestä (kuva 4 2, sivulla 4).
Työnnä plus-johdon kaapelikenkä (kuva 4 2, sivulla 4)punaiseen plus-liittimeen ja kiinnitä se ruuvilla.
Liitä miinus-johto vastaavasti mustaan miinus-liittimeen (kuva 4, sivulla 4).
Veda plus-johto vaihtosuuntaajasta ajoneuvon akun plus-napaan ja liitä se sihen.
Veda miinus-johto vaihtosuntaajasta ajoneuvon akun miinus-napaan ja liitä se siihen. Pieni kipinä voi syntyä, jos vaihtosuntaajan kondensaatto-rit ovat latautuneet.
Yhdistä maa-liitin (kuva 8, sivulla 4) ajoneuvon koriin.

9.3 230 V-syötöjohtimen liittäminen

Työnnä 230 V~-liitäntäjohto, jossa on suojakosketinpistoke, (kuva 1 3, sivulla 3) 230 V~-tuloliittimeen (kuva 5 6, sivulla 4).
Liitä suojakosketinpistoke 230 V -vaihtovirtavernkoon.

9.4 230 V-lähtöjohtimen liittäminen

VAROITUS!

Varmista ennen 230V -lahtjohtimen liittamista,etta vaihtosuuntaaja on kytketty pois pälta päkytkimellä.

Työnnä 230 V~-liitäntäjohto, jossa on suojakosketinpistorasia, (kuva 1 2, sivulla 3) 230 V~-lahtölliittimeen (kuva 5 7, sivulla 4).

9.5 Useampien sahkolaitteiden liittäminen

Laitteessa on toimituskunnossa galvaaninen erotus. Useampien sahkolaiteiden turvallisen käytön vuoksi on pistorasiaverkkoon välttämätontä asenta a suojakytkin (vikavirtasuojaktykin), katso esimerkki-kykt Kentäaavio kuva 6, sivulla 5.

Esimerkki-kytkentäkaavion selitsy:

Kohta - kuva 6, Selitys sivulla 5

1 2 3 0 V ~-jännitelähde

2 Muut laitteet, esim. akkulaturi, jäkaappi

3 DC-jännitelähde (akku)

4 Vaihtosuuntaaja

5 Maadoitussila asetettu (toimituskunnossa: ei asetettu, kuvattu katkoviivalla)

6 Suojakytkin (vikavirtasuojakytkin)

7 Pistorasiaverkko sähkölaitteita varten

VAROITUS! Sähköiskusta johtuva hengenvaara!

Jos haluat liittä vaihtosuntaajaan enemmän kuin yhden sahkö-laitteen ja rakennat tātā varten pistorasiaverkon, on asennettava suojakytkin (vikavirtasuojakytkin) ja vaihtosuntaajan maadoitussila on suljettava.

Asenna pistorasiaverkkoon vikavirtasuojaktykin.

9.6 Aseta maadoitussilta (kuva 5 5, sivulla 4)

Ruuvaa maadoitusruuvi ulos alemmasta reiästä.

Ruuvaa ruuvi ylempaan reikaaan.

9.7 MCR-7 tai MCR-9 -kaukosäätimen (lisävaruste) liittäminen

HUOMIO!

• Työnnä kaukosaätimen liitäntä vain Remote-porttiin. Väärä liittäminen voi vaurioittaa laitetta.
• Varmista, etta kaukosädin ja vaihtosuuntaaja saavat virtaa samalla tulojännitearvolla.
  Noudata kaukosaaatimen kayttoohjetta.

Liitä kaukosäädin (lisävaruste) Remote-porttiin (kuva 5 12, sivulla 4).

9.8 Käynnistyksen ja sammutuksen ulkoisen kytkimen liittäminen

OHJE

Käytä johtoa, jonka poikkileikkaus on 0,25 - 0,75mm^2

Ulkoisena kytkimenä voit käyttaa seuraavia:

• Ulkoinen kytkin, jannitesyöttö vaihtosuntaajasta: kuva 8, sivulla 6
• Ohjausyksikkö rele- ja transistorikytkennällä (TR): kuva 9, sivulla 6
• Ulkoinen kytkin jannitesyötöllä ajoneuvon akun (BAT) kautta: kuva 10, sivulla 6
• Ulkoinen kytkin omalla jannitesyötöllä (DC POWER), esim. virtalukosta: kuva 11, sivulla 6
  Aseta päkytkin (kuva 3, sivulla 4) asentoon "OFF" ja varmista, etta kaukosäätimen liitäntä (kuva 12, sivulla 4) ei ole käytössä.
  Aseta pääkytkin (kuva 3, sivulla 4) asentoon "REMOTE".
  Liitä ulkoinen käynistys-/sammutuskytkin liitäntäjohdolla vihreaan liittimeen (kuva 5 11, sivulla 4).

9.9 Rinnakkaiskayton liittäminen

HUOMAUTUS!

• Käytä liittimien liittämiseksi rinnakkaiskäyttoën johtoa, jonka poikkileikkaus on 0,25 - 0,75 ~mm^2 .
• Rinnakkaiskäytto on mahdollista vain samanlaisten mallien (sama tuotenumero) yhteydessä.
• Rinnakkain voidaan käytäk korkeintaan kolmea vaihtosuuntaajaa.
• Rinnakkain käytettävissä vaihtosuuntaajissa täytyy olla samat verkkojännite- ja verkkotaajuusasetukset (katso luku kap. "Vaihtosuuntaajan säätäminen" sivulla 237.

Aseta pääkytkin (kuva 3, sivulla 4) asentoon "OFF".
Kytke vaihtosuntaaja esimerkkikyktkentäkaavion mukaisesti (kuva 12, sivulla 7).

Huolehdi erityisesti siitä, ettärinnakkaiskayton hyppylangat on asetetu oikein:

• Hyppylanka (kuva 12 1, sivulla 7) otetu pois vaihtosuntaajasta A, asettu vaihtosuntaajissa B ja C.

OHJE

Ensimmäinen vaihtosuuntaaja, joka kytketaän rinnakkaiskäytön asennuksen jälkeen, on master-laite.

9.10 Napakytkennät

OHJE

Pida johtoen pituudet niin lyhyina (<10 m) kuin mahdollista, jotta signaalin siirrossa ei synny havikkia.

RS232-portin navat on kytketty seuraavasti:

Vaihtosuuntaja Tietokone Napa Kuvaus Kuvaus Napa
1 Ei käytössä Ei käytössä 1
2	G	N	D
3	R	X	D
4	T	X	D
5 Ei käytössä Ei käytössä
6 Ei käytössä Ei käytössä

R

Kaukosäätimen liitännän navat on kytketty seuraavasti:

Vaihtosuuntaaja		Kaukosäädin
Napa	Kuvaus	Napa
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Vaihtosuntaajan käytäminen

10.1 Vaihtosuntaajan pälle kytkeminen

Aseta vaihtosuntaajan pääkytkin (kuva 3, sivulla 4) asentoon "ON" Sammuta laite asettamalla pääle/pois-kytkin asentoon "OFF".
Vaihtosuuntaaja testaa itsensä.
Itsetestauksen aikana laitteen sisäisestä kovaääänisestä kuuluu äniä ja LED vilkkuu.
✓ Onnistuneen itsetestauksen jälkeen LED palaa vihreäna (kuva 5 2, sivulla 4).

10.2 Toimintailmaisimet

LED (kuva 2, sivulla 4) ilmaisee vaihtosuntaajan toimintatilan.

Näytö Tulojännite

Vihrea, Ioistaa jatkuvasti Normaalikaytto

Vihrea, hidas vilkku Energiansaastotila

Oranssi, nopea vilkku Tulojannite liian korkea.

Oranssi, hidas vilkku Tulojannite lian matala

Punainen, kaksoisvilkku Vaihtosuntaaja ylikuumentunut

Punainen, nopea vilkku Ylijannite

Punainen, hidas vilkku Alijannite

Punainen, loistaa jatkuvasti Ylikuormitus

Punainen, hidas vilkku + kaksois-Tuuletinvirhe vilkku

Vaihtosuntaaja kytkeytyy pois pälta, jos

• akkujännite alle 10 V (12 V=--liitäntä) tai 20 V (24 V=--liitäntä) laskee,
• akkujännite yli 16 V (12 V=--liitäntä) tai 32 V (24 V=--liitäntä) nousee,
• vaihtosuntaaja ylikuumenee.

Kytke vaihtosuntaaja tassä tapauksessa pääkytkimellä (kuva 3, sivulla 4) poised päältä.
Tarkasta, onko vaihtosuntaajan tuuletus riittavä ja ovatko tuuletinaukot ja tuuletusrakoset vapaina.

Odota n. 5 - 10 min ja kytke vaihtosuuntaaja jälleen paälle ilman liitettyä sähkölaitetta.

Kun vaihtosuntaajaa kaytetaan pitkään suurella kuormalla, on suositeltavaa kaynnistäa moottori ajoneuvon jotta akku latautuu uudelleen.

10.3 Vaihtosuntaajan säätäminen

Voit sovittaa laitteen DIP-kytkimien (kuva 1, sivulla 4) avulla.

Verkkojännitteen asettaminen

Voit asettaa verkkojannitteen Dip-kytkimillä S1 ja S2.

Dip-kytkin
Verkkojennite S1 S2
200 V Pois Pois
220 V Päällä Pois
230 V Pois Päällä
240 V Päällä Päällä

Verkkotaajuuden asettaminen

VAROITUS! Sähköiskusta johtuva hengenvaara!

Säädä DIP-kytkintä S3 ainoastaan, jos vastaavaa lahtöjannitteen taajuutta tulee käyttaa.

Voit asettaa verkkotaajuuden Dip-kytkimellä S3.

Verkkotaajuus S3	Dip-kytkin
50 Hz	Pois
60 Hz	Päällä

Energiansäastötilan asettaminen

Voit asettaa energiansäastötilan Dip-kytkimillä S4, S5 ja S6. Tällöin akku, jo-hon liität vaihtosuntaajan, ei purkaudu niin nopeasti.

Vaihtosuntaaja toimii tällöin energiansäastötilassa niin pitkään, kun vaadittu teho on säädetyn tehoarvon alapuolella. Jos vaadittu teho ylittäa säädetyn tehoarvon, vaihtosuntaaja toimii normalalikäytötilassa.

Katso vaihtosuntaajan saadettavat arvot seuraavasta taulukosta:

Energiansäbstöila	S4 S5 S6	Dip-kytkin
Pois Pois Pois Pois
2% Päällä Pois Pois
3% Pois Päällä Pois
4% Päällä Päällä Pois
5% Pois Pois Päällä
6% Päällä Pois Päällä
7% Pois Päällä Päällä
8% Päällä Päällä Päällä

Saatöjen asettaminen

Dip-kytkimellä S8 voit märätä, suoritetaanko parametrien asetus kaukosäätimen liitännän vai Dip-kytkimien avulla.

Parametri S8	Dip-kytkin
Kaukosäätimen liitäntä Pois
Dip-kytkin	Päällä

11 Vaihtosuntaajan hoit ja puhdistus

HUOMAUTUS!

Puhdistukseen ei saa kayttä teräviä tai kovia valseita eikä puhdistusaineita, koska tämä voi johtaa tuotteen vahingoittumiseen.

Puhdista tuote toisinaanulkopuolelta kostealla liinalla.

12 Vianetsintä

VAROITUS!

Alä avaa laitetta. Siitä aiheutuu sinulle sahköiskuvaara!

OHJE

Känny valmistajan puoleen, jos sinulla on vaihtosuntaajan tietoja koskevia yksityiskohtaisia kysymyksiä (Osoitteet käyttoohjeen takasivulla).

LED (kuva 2, sivulla 4) osoittaa punaisena virheen:

LED-näytö Syy Poistaminen

Nopea vilkku Liian korkea tulojannite Tarkista tulojannite ja pienennä sitä.

Hidas vilkku Lian matala tulojannite Akku taytyy ladata uudelleen.

		Tarkasta johtimet ja liitännät.
Jaksottainen vilkku	Terminen ylikuormitus	Kytke vaihtosuuntaaja ja sähkolaitepois päältä.Odota n. 5 – 10 minuuttia ja kytkevaiktosuuntaaja jälleen päälle ilmanliitettyä sähkolaitetta.Vähennä kuormitusta ja huolehvidvaiktosuuntaajan paremmasta tuule-tuksesta. Kytke sitten sähkolaite jäl-leen päälle.

LED-näytö Syy Poistaminen

Loistaa jatkuvasti Oikosulku tai napaisuus väärin

Lian suuri kuormitus

Kytke vaihtosuntaaja pois pälta ja poista sihen liitetty sahkolaite.

Kytke vaihtosuntaaja jälleen paälle ilman sahkölaitetta. Jos liian suurta kuormitusta ei ena almaista, liitetynä olleessa sahkolaitteessa on oikosulku tai kokonaiskuormitus oli suurempi kuin tietolehtisessmaarietely teho. Laitteen varoke taytyy paina manuaalisesti takaisin sisään sen jäldeen kun se on lauennut ylivirrasta.

Tarkasta johtimet ja liitannat.

13 Tuotevastuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan vialinen, känny maasi valmistajan toimipisteen puoleen (osoitteet kaytöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lahetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nagyy OSTOPAIVA,
  valitusperuste tai vikakuvaus.

14 Havittäminen

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjäteen joukkoon.

Jos poistat tuotteen lopullisesti käytösta, pyydba tietao sen havittämista koskevista märäyksista lahimmastä kierratyskesukkestatai ammattilikkeestasi.

15 Tekniset tiedot

	MSI2312T MSI2324T MSI351		2T MSI3524T
Tuotenro: 9102600119 9102600120 9102600121 9102600122
Nimellinen tulojännite:	12 V==	24 V==	12 V==	24 V==
Lähtöteho 25 °C:ssa 10 min:	2300 W 3500 W
Hüippulähtöteho: 4000 W 6000 W
Lähtöjännite: 200 - 240 V~ puhdas siniaalto (THD < 3%)
Lähtötaajus:	50 tai 60 Hz
Lepovirrankulutus:	3,1 A	1,5 A	2,7 A	1,3 A
Virrankulutus valmiusti-lassa:	1,1 A	0,7 A	1,1 A	0,7 A
Tulojännitealue:	10,5 V - 16 V	21 V - 32 V	10,5 V - 16 V	21 V - 32 V
Hyötysuhde jopa:	92 %	92 %	92 %	92 %
Ympäristön lämpötila, käyttrö:	-20 °C ... 50 °C
Ympäristön lämpötila, varastointi:	-30 °C ... +70 °C
Mitat L x S x K:	283 x 436 x 128,4 mm katso kuva 13, sivulla 8		283 x 496 x 128,4 mm katso kuva 13, sivulla 8
Paino:	7,5 kg		9 kg

Ylijannitesuoja

Laite	Ylijännitevaroitus	Ylijännite
		Katkaisu	Uudelleenkäyn-nistys
MSI2312T, MSI3512T	15,5 V	16 V	15 V
MSI2324T, MSI3524T	31 V	32 V	30 V

Alijannitesuoja

Laite	Alijännitevaroitus	Alijännite
		Katkaisu	Uudelleenkäyn-nistys
MSI2312T, MSI3512T	10,5 V	10 V	12 V
MSI2324T, MSI3524T	21,5 V	20 V	25 V

Hyväksynnät

Laitteella on E13-hyväksyntä.

Sähkömagneettista yhteensopivuutta koskevan direktiivin 2004/108/EY sekä 2009/19/EY ja matalajännitedirektiivin 2006/95/EY mukainen

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

Lähtöteho ympäristön lampötilasta ja tulojännitteestä riippuen
