KÄYTTÖOHJE SinePower MSI2312T WAECO

FI 221 Sinus -vaihtosuuntaaja

Asennus- ja käyttöohje

PT 243 Conversor sinusoidal

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Sisällysluettelo

1 Symbolien selitys 222
2 Yleisiä turvallisuusohjeita....222
3 Toimituskokonaisuus 224
4 Lisävarusteet 224
5 Tämän käyttöohjeen kohderyhmä 225
6 Tarkoituksenmukainen käyttö 225
7 Tekninen kuvaus 226
8 Vaihtosuuntaajan asentaminen ..... 228
9 Vaihtosuuntaajan liittäminen 230
10 Vaihtosuuntaajan käyttäminen....236
11 Vaihtosuuntaajan hoito ja puhdistus 239
12 Vianetsintä 239
13 Tuotevastuu 240
14 Hävittäminen 240
15 Tekniset tiedot 241

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

▶ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

√Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Yleisiä turvallisuusohjeita

2.1 Yleinen turvallisuus

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet
• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

VAROITUS!

• Käytä laitetta ainoastaan sen määräysten mukaiseen tarkoitukseen.
• Älä käytä laitetta kosteassa tai märässä ympäristössä.

• Älä käytä laitetta palavien materiaalien lähellä.

• Älä käytä laitetta paikoissa, joissa olemassa on räjähdysvaara.

• Laitetta saa huoltaa ja korjata vain ammattimies, joka tuntee töihin liittyvät vaarat sekä vastaavat määräykset.
• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa takia tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön opastusta.
• Sähkölaitteet eivät ole lasten leluja!
  Säilytä ja käytä laitetta lasten ulottumattomissa.

2.2 Turvallisuus laitteen asentamisen yhteydessä

VAROITUS!

• Laitteen saa asentaa ainoastaan vastaavasti koulutettu ammat- tilainen, joka tuntee käytettävät direktiivit ja turvallisuusmäärä- ykset.
• Sähkölaitteiden asentaminen väärin voi aiheuttaa veneisiin korroosiovaurioita. Anna laitteen asentaminen asiantuntevan (vene-)sähkömiehen tehtäväksi.

HUOMAUTUS!

• Huomaa tukeva seisonta!
  Laite täytyy sijoittaa ja kiinnittää niin vakaasti, että se ei voi kaatua tai pudota.
• Älä aseta laitetta alttiiksi millekään lämpölähteelle (auringon-paiste, lämmitys jne.). Vältä näin laitteen lisälämpenemistä.
• Käytä putkitusta tai läpivientikappaleita, jos johtimet täytyy vie-dä peltiseinien tai muiden teräväreunaisten seinien läpi.
• Älä aseta johtimia löysälle tai teräville taitteille sähköä johtavien materiaalien (metalli) päälle.
• Älä kisko johtimista.
• Älä aseta 230 V -verkkojohtoa ja 12/24 V -tasavirtajohdinta samaan johdinkanavaan (putkitus).
• Kiinnitä johtimet hyvin.
• Vedä johtimet siten, että niihin ei voi kompastua ja että johdon vaurioitumisen mahdollisuus on pois suljettu.

2.3 Laitteen käyttöturvallisuus

VAROITUS!

• Käytä laitetta vain, kun laitteen kotelossa ja johtimissa ei ole vaurioita.
• Vaihtosuuntaajan osat ovat jännitteisiä myös suojalaitteiston (sulakkeen) lauettua.
• Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.

HUOMAUTUS!

• Huolehdi siitä, että laitteen ilmantulo- ja -poistoaukkoja ei peite-tä.
• Huolehdi hyvästä tuuletuksesta. Vaihtosuuntaaja synnyttää lämpöä, joka täytyy johtaa pois.
• Älä yhdistä vaihtosuuntaajan 230 V -lähtöä (kuva 5 7, sivulla 4) toiseen 230 V -lähteeseen.

3 Toimituskokonaisuus

Kohta – kuva 1, Nimitys sivulla 3

1 Sini-vaihtosuuntaaja
2 Liitäntäjohto suojapistorasialla (230 V\~ -lähtöön)
3 Liitäntäjohto suojapistokkeella (230 V\~ -syöttöön)
- Käyttöohje

4 Lisävarusteet

Nimitys Tuotenro

Kaukosäädin MCR-7

Kaukosäädin MCR-9

5 Tämän käyttöohjeen kohderyhmä

VAROITUS!

Sähköisen asennuksen (kap. "Vaihtosuuntaajan liittäminen" sivulla 230) saa suorittaa vain pätevä ammattilainen, joka tuntee laitteen asennus- tai käyttömaassa voimassa olevat direktiivit ja normit.

6 Tarkoituksenmukainen käyttö

VAROITUS!

Vaihtosuuntaajaa ei saa käyttää ajoneuvoissa, joiden akun plus-napa on yhdistetty runkoon.

Vaihtosuuntaajia käytetään tasajännitteen

● 12 V== (MSI2312T, MSI3512T)
● 24 V== (MSI 2324T, MSI3524T)

muuntamiseen 200 – 240 V -vaihtojännitteeksi, jonka taajuus on 50 Hz tai 60 Hz.

7 Tekninen kuvaus

Vaihtosuuntaajia voidaan käyttää kaikkialla, missä on

● 12 V---liitäntä (MSI2312T, MSI3512T)
● 24 V---liitäntä (MSI2324T, MSI3524T)

olemassa. Laitteen keveyden ja kompaktin rakenteen ansiosta se voidaan asentaa ongelmitta matkailuautoihin, hyötyajoneuvoihin sekä moottori- tai purjeveneisiin.

Lähtöjännite vastaa kotitalouksien pistorasian jännitettä (puhdas sinimuotoinen jännite, THD < 3%).

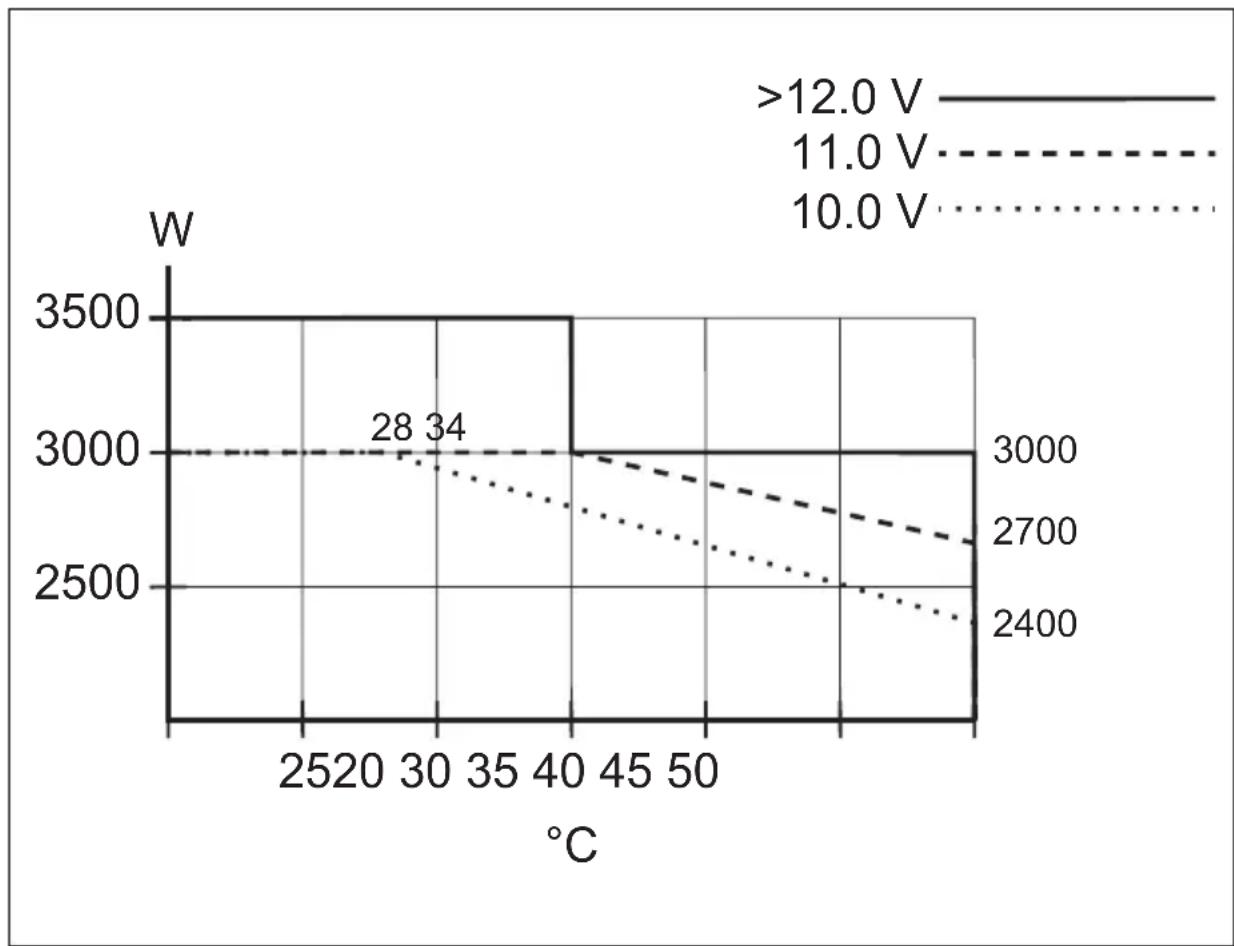

Ole hyvä ja noudata jatkuvaa lähtötehoa ja huippulähtötehoa koskevia arvoja, jotka ilmoitetaan kap. "Tekniset tiedot" sivulla 241. Laitteeseen ei saa liittää laitteita, joiden tehontarve on tätä suurempi.

OHJE

Huomaa moottoroituja sähkölaitteita liittäessäsi (esim. porakone, jääkaappi jne.), että nämä tarvitsevat käynnistyäkseen usein suuremman tehon kuin mitä tyyppikilvessä ilmoitetaan.

Vaihtosuuntaajassa on erilaisia suojamekanismeja:

• Ylijännitesuoja: Vaihtosuuntaaja kytkeytyy pois päältä, jos jännitearvo kohoaa katkaisuarvoa suuremmaksi. Se käynnistyy jälleen, kun jännite laskee uudellenkäynnistysarvoon.
• Alijännitesuoja: Vaihtosuuntaaja kytkeytyy pois päältä, jos jännitearvo laskee katkaisuarvoa alemmaksi. Se käynnistyy jälleen, kun jännite nousee uudellenkäynnistysarvoon.
• Ylikuumenemissuoja: Vaihtosuuntaaja kytkeytyy pois päältä, jos lämpötila laitteen sisällä tai jäähdytyselementin lämpötila kohoaa yli katkaisuarvon. Se käynnistyy jälleen, kun jännite nousee uudellenkäynnistysarvoon.
• Ylikuormitussuoja ja oikosulkusuoja: Vaihtosuuntaajan LED ilmaisee toimintahäiriön (jatkuva punainen valo), jos liitetty kuorma on liian suuri tai on syntynyt oikosulku. Laitteen varoke täytyy painaa manuaalisesti takaisin sisään sen jälkeen kun se on lauennut ylivirrasta.
• Napaisuussuojaus: Napaisuussuojaus estää napaisuuden kytkemisen väärin päin vaihtosuuntaajaa liitettäessä.

OHJE

Yksittäiset kytkentäarvot löytyvät kap. "Tekniset tiedot" sivulla 241.

Vaihtosuuntaajassa on 230 V\~ -pistorasia ja riviliitin kiinteää asennusta var- ten.

Jännitesynkronointi AC-tulojännitteen takia tekee vaihtosuuntaajasta sopivan käytettäväksi sellaisten sähkölaitteiden kanssa, jotka reagoivat syöttöjännitteen epäsäännöllisyyksiin.

Lisäksi laitteen voi konfiguroida RS 232 -liitännän kautta PC-tietokoneella sekä laitteen omilla DIP-kytkimillä.

Vaihtosuuntaajan voi kytkeä energiansäästötilaan, jotta siihen yhdistetty akku ei purkaudu liian nopeasti.

Rinnakkaiskäyttö tekee mahdolliseksi käyttää kahta tai korkeintaan kolmea vaihtosuuntaajaa (samaa mallia) samanaikaisesti.

Vaihtosuuntaajaa voidaan ohjata mukavasti kaukosäätimellä (lisävaruste).

7.1 Käyttölaitteet

Vaihtosuuntaajan käyttölaitteet (kuva 5, sivulla 4)

Kohde Nimitys Kuvaus
1 Dip-kytkin Tekee vaihtosuuntaajan asetukset (esim.verkkojännite, verkkotaajuus, energiansäästötila)
2 LED Katso kap. "Toimintailmaisimet"sivulla 236
3 P ä ä"ON/OFF/REMOTE"	Kytkee laytteen päälle, pois taiikäyttöön kaukosäätimellä (lisävaruste)
4 Sulake Suojaa vaihtosuuntaajaa ylikuormituk-selta.Sulake voidaan painaa takaisin sisään,jos se on lauennut.
5 Maadoitusruuvi Asettaa tai poistaa maadoitussillan

7.2 Liitännät

Vaihtosuuntaajan liitännät (kuva 5, sivulla 4)

Kohde Nimitys Kuvaus
6	A	C	I	n	p	u	t 2 3
7 AC Output 230 V~ -lähtöliitin
8 Maa-liitin Maadoitus ajoneuvon koriin
9 POS+				Plus-liitin
10	CAN1- ja CAN2-portti				CAN-BUS-liittimet
11	Vihreä liitin				Kaukokytkimen ja rinnakkais-käytön asetus
12	RS232-liitin, REMOTE-portti				PC-tietokoneen liitäntäRS232-sarjaportin kautta taiMCR-7, MCR-9-kaukosäädin-ten liitäntä
13	NEG-				Miinus-liitin
14	LCM				Kaukosäätimen liitäntä

8 Vaihtosuuntaajan asentaminen

8.1 Tarvittavat työkalut

Sähköiseen liitäntään tarvitaan seuraavia apuvälineitä:

• Abico-pihdit
• 3 eriväristä, joustavaa liitäntäjohtoa. Vaadittavan halkaisijan löydät taulukosta kap. "Vaihtosuuntaajan liittäminen" sivulla 230.
• Kaapelikenkiä ja pääteholkkeja johtimiin

Vaihtosuuntaajan kiinnittämiseen tarvitaan seuraavia asennusvälineitä:

• pultteja (M4) ja priikkoja sekä itsestäänlukittuvia muttereita tai
• pelti- tai puuruuveja

8.2 Asennusohjeita

Noudata asennuspaikkaa valitessasi seuraavia ohjeita:

• Vaihtosuuntaaja voidaan asentaa sekä pystysuoraan että vaakasuoraan.
• Vaihtosuuntaaja täytyy asentaa kosteudelta suojattuun paikkaan.
• Vaihtosuuntaajaa ei saa asentaa ympäristöön, jossa on syttyviä materiaaleja.
• Vaihtosuuntaajaa ei saa asentaa pölyiseen ympäristöön.
• Sijoituspaikassa pitää olla hyvä tuuletus. Asennettaessa laite pieneen suljettuun tilaan siinä pitää olla ilmanvaihtoaukot tulo- ja poistoilmalle. Vaihtosuuntaajan ympärillä täytyy olla vähintään 25cm vapaata tilaa (kuva 2, sivulla 3).
• Vaihtosuuntaajan alapuolella olevan ilmanoton ja takapuolella olevan ilmanpoiston täytyy olla vapaina.
• Yli 50 °C:n ympäristölämpötiloissa (esim. moottori- tai lämmitystiloissa, suora auringonpaiste) vaihtosuuntaajaan kuormitettuna synnyttämä lämpö saattaa johtaa automaattiseen sammutukseen.
• Asennuspinnan täytyy olla tasainen ja kyllin luja.

HUOMAUTUS!

Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.

8.3 Vaihtosuuntaajan asentaminen

▶Pidä vaihtosuuntaaja valitsemassasi asennuspaikassa ja merkitse kiinnityspisteet (kuva 3 A, sivulla 4).
Kiinnitä vaihtosuuntaaja valitsemallasi kiinnitysmenetelmällä (kuva 3 B, sivulla 4).

9 Vaihtosuuntaajan liittäminen

9.1 Yleisiä ohjeita

VAROITUS!

• Vaihtosuuntaajan saavat liittää yksinomaan vastaavan koulutuksen omaavat ammattiliikkeet. Seuraavat tiedot on suunnattu ammattilaisille, jotka tuntevat sovellettavat direktiivit ja turvajärjestelyt.
• Vaihtosuuntaajaa ei saa käyttää ajoneuvoissa, joiden akun plus-napa on yhdistetty runkoon.

• Jos et asenna sulaketta akun plus-johtimeen, johdot voivat ylikuormittua ja aiheuttaa tulipalon.

• Vaihtosuuntaaja täytyy yhdistää runkoon tai maahan, jos se asennetaan ajoneuvoihin tai veneisiin.

• Noudata pistorasiaverkkoa rakentaessasi (verkko) voimassa olevia mää-räyksiä.
• Käytä yksinomaan kuparijohtoja.
• Pidä johdot niin lyhyinä kuin mahdollista (< 1 m).
• Noudata tarvittavaa johtohalkaisijaa ja aseta johtosulake (kuva 4 3, sivulla 4) plus-johtimeen mahdollisimman lähelle akkua (kts. taulukko).

Laite vaadittu johtohalkaisija	Johtosulake(kuva 4 3, sivulla 4)
MSI2312T 70 mm ^2 350 A
MSI2324T 50 mm ^2 175 A
MSI3512T 95 mm ^2 400 A
MSI3524T 70 mm ^2 200 A

9.2 Vaihtosuuntaajan liittäminen akkuun

HUOMAUTUS!

Huolehdi siitä, että napaisuus ei mene ristiin. Väärä napaisuus voi vaurioittaa vaihtosuuntaajaa.

OHJE

Kiristä ruuvit ja mutterit maks. 15 Nm:n vääntömomentilla. Löysät liitokset voivat johtaa ylikuumenemiseen.

▶ Aseta pääkytkin (kuva 5 3, sivulla 4) asentoon "OFF".
▶ Avaa ruuvi (kuva 4 1, sivulla 4) punaisesta plus-liittimestä (kuva 4 2, sivulla 4).
▶ Työnnä plus-johdon kaapelikenkä (kuva 4 2, sivulla 4)punaiseen plus-liittimeen ja kiinnitä se ruuvilla.
▶ Liitä miinus-johto vastaavasti mustaan miinus-liittimeen (kuva 4 4, sivulla 4).
▶Vedä plus-johto vaihtosuuntaajasta ajoneuvon akun plus-napaan ja liitä se siihen.
▶Vedä miinus-johto vaihtosuuntaajasta ajoneuvon akun miinus-napaan ja liitä se siihen. Pieni kipinä voi syntyä, jos vaihtosuuntaajan kondensaatto-rit ovat latautuneet.
▶ Yhdistä maa-liitin (kuva 5 8, sivulla 4) ajoneuvon koriin.

9.3 230 V-syöttöjohtimen liittäminen

▶ Työnnä 230 V\~ -liitäntäjohto, jossa on suojakosketinpistoke, (kuva 1 3, sivulla 3) 230 V\~ -tuloliittimeen (kuva 5 6, sivulla 4).

▶Liitä suojakosketinpistoke 230 V -vaihtovirtaverkkoon.

9.4 230 V-lähtöjohtimen liittäminen

VAROITUS!

Varmista ennen 230 V\~ -lähtöjohtimen liittämistä, että vaihtosuuntaaja on kytketty pois päältä pääkytkimellä.

▶ Työnnä 230 V\~ -liitäntäjohto, jossa on suojakosketinpistorasia, (kuva 1 2, sivulla 3) 230 V\~ -lähtöliittimeen (kuva 5 7, sivulla 4).

9.5 Useampien sähkölaitteiden liittäminen

Laitteessa on toimituskunnossa galvaaninen erotus. Useampien sähkölaitteiden turvallisen käytön vuoksi on pistorasiaverkkoon välttämätöntä asentaa suojakytkin (vikavirtasuojakytkin), katso esimerkki-kytkentäkaavio kuva 6, sivulla 5.

Esimerkki-kytkentäkaavion selitys:

Kohta – kuva 6, Selitys sivulla 5
1	2	3	0	V	~-jännitelähde
2 Muut laitteet, esim. akkulaturi, jääkaappi
3 DC-jännitelähde (akku)
4 Vaihtosuuntaaja
5 Maadoitussilta asetettu (toimituskunnossa: ei asetettu, kuvattu katkoviiivalla)
6 Suojakytkin (vikavirtasuojakytkin)
7 Pistorasiaverkko sähkölaitteita varten

VAROITUS! Sähköiskusta johtuva hengenvaara!

Jos haluat liittää vaihtosuuntaajaan enemmän kuin yhden sähkö- laitteen ja rakennat tätä varten pistorasiaverkon, on asennettava suojakytkin (vikavirtasuojakytkin) ja vaihtosuuntaajan maadoitus- silta on suljettava.

▶Asenna pistorasiaverkoon vikavirtasuojakytkin.

9.6 Aseta maadoitussilta (kuva 5 5, sivulla 4)

▶Ruuvaa maadoitusruuvi ulos alemmasta reiästä.
▶Ruuvaa ruuvi ylempään reikään.

9.7 MCR-7 tai MCR-9 -kaukosäätimen (lisävaruste) liittäminen

HUOMIO!

• Työnnä kaukosäätimen liitäntä vain Remote-porttiin. Väärä liittäminen voi vaurioittaa laitetta.
• Varmista, että kaukosäädin ja vaihtosuuntaaja saavat virtaa samalla tulojännitearvolla.
• Noudata kaukosäätimen käyttöohjetta.

▶ Liitä kaukosäädin (lisävaruste) Remote-porttiin (kuva 5 12, sivulla 4).

9.8 Käynnistyksen ja sammutuksen ulkoisen kytkimen liittäminen

OHJE

Käytä johtoa, jonka poikkileikkaus on 0,25 – 0,75 mm ^2 .

Ulkoisena kytkimenä voit käyttää seuraavia:

• Ulkoinen kytkin, jännitesyöttö vaihtosuuntaajasta: kuva 8, sivulla 6
• Ohjausyksikkö rele- ja transistorikytkennällä (TR): kuva 9, sivulla 6
• Ulkoinen kytkin jännitesyötöllä ajoneuvon akun (BAT) kautta: kuva 10, sivulla 6
• Ulkoinen kytkin omalla jännitesyötöllä (DC POWER), esim. virtalukosta: kuva 11, sivulla 6
  Aseta pääkytkin (kuva 5 3, sivulla 4) asentoon "OFF" ja varmista, että kaukosäätimen liitäntä (kuva 5 12, sivulla 4) ei ole käytössä.
  ▶ Aseta pääkytkin (kuva 5 3, sivulla 4) asentoon "REMOTE".
  ▶ Liitä ulkoinen käynnistys-/sammutuskytkin liitäntäjohdolla vihreään liittimeen (kuva 5 11, sivulla 4).

9.9 Rinnakkaiskäytön liittäminen

HUOMAUTUS!

• Käytä liittimien liittämiseksi rinnakkaiskäyttöön johtoa, jonka poikkileikkaus on 0,25 – 0,75 mm ^2 .
• Rinnakkaiskäyttö on mahdollista vain samanlaisten mallien (sama tuotenumero) yhteydessä.
• Rinnakkain voidaan käyttää korkeintaan kolmea vaihtosuuntaajaa.
• Rinnakkain käytettävissä vaihtosuuntaajissa täytyy olla samat verkkojännite- ja verkkotaajuusasetukset (katso luku kap. "Vaihtosuuntaajan säätäminen" sivulla 237.

▶ Aseta pääkytkin (kuva 5 3, sivulla 4) asentoon "OFF".
Kytke vaihtosuuntaaja esimerkkikytkentäkaavion mukaisesti (kuva 12, sivulla 7).

Huolehdi erityisesti siitä, että rinnakkaiskäytön hyppylangat on asetettu oikein:

- Hyppylanka (kuva 12 1, sivulla 7) otettu pois vaihtosuuntaajasta A, asetettu vaihtosuuntaajissa B ja C.

OHJE

Ensimmäinen vaihtosuuntaaja, joka kytketään rinnakkaiskäytön asennuksen jälkeen, on master-laite.

9.10 Napakytkennät

OHJE

Pidä johtojen pituudet niin lyhyinä (<10 m) kuin mahdollista, jotta signaalin siirrossa ei synny hävikkiä.

RS232-portin navat on kytketty seuraavasti:

Vaihtosuuntaaja Tietokone
Napa Kuvaus Kuvaus Napa
1 Ei käytössä Ei käytössä 1
2	G	N	D	G
3	R	X	D	T
4	T	X	D	R
5 Ei käytössä Ei käytössä
6 Ei käytössä Ei käytössä

Kaukosäätimen liitännän navat on kytketty seuraavasti:

Vaihtosuuntaaja		Kaukosäädin
Napa	Kuvaus	Napa
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Vaihtosuuntaajan käyttäminen

10.1 Vaihtosuuntaajan päälle kytkeminen

▶ Aseta vaihtosuuntaajan pääkytkin (kuva 5 3, sivulla 4) asentoon "ON" Sammuta laite asettamalla päälle/pois-kytkin asentoon "OFF".
▶Vaihtosuuntaaja testaa itsensä. Itsetestauksen aikana laitteen sisäisestä kovaäänisestä kuuluu ääniä ja LED vilkkuu.
√ Onnistuneen itsetestauksen jälkeen LED palaa vihreänä (kuva 5 2, sivulla 4).

10.2 Toimintailmaisimet

LED (kuva 5 2, sivulla 4) ilmaisee vaihtosuuntaajan toimintatilan.

Näyttö Tulojännite

Vihreä, loistaa jatkuvasti Normaalikäyttö

Vihreä, hidas vilkku Energiansäästötila

Oranssi, nopea vilkku Tulojännite liian korkea.

Oranssi, hidas vilkku Tulojännite liian matala

Punainen, kaksoisvilkku Vaihtosuuntaaja ylikuumentunut

Punainen, nopea vilkku

Ylijännite

Punainen, hidas vilkku

Alijännite

Punainen, loistaa jatkuvasti

Ylikuormitus

Punainen, hidas vilkku + kaksois-vilkku

Tuuletinvirhe

Vaihtosuuntaaja kytkeytyy pois päältä, jos

• akkujännite alle 10 V (12 V---liitäntä) tai 20 V (24 V---liitäntä) laskee,
• akkujännite yli 16 V (12 V---liitäntä) tai 32 V (24 V---liitäntä) nousee,
  ● vaihtosuuntaaja ylikuumenee.

Kytke vaihtosuuntaaja tässä tapauksessa pääkytkimellä (kuva 5 3, sivulla 4) pois päältä.
Tarkasta, onko vaihtosuuntaajan tuuletus riittävä ja ovatko tuuletinaukot ja tuuletusrakoset vapaina.
Odota n. 5 – 10 min ja kytke vaihtosuuntaaja jälleen päälle ilman liitettyä sähkölaitetta.

Kun vaihtosuuntaajaa käytetään pitkään suurella kuormalla, on suositeltavaa käynnistää moottori ajoneuvon jotta akku latautuu uudelleen.

10.3 Vaihtosuuntaajan säätäminen

Voit sovittaa laitteen DIP-kytkimien (kuva 5 1, sivulla 4) avulla.

Verkkojännitteen asettaminen

Voit asettaa verkkojännitteen Dip-kytkimillä S1 ja S2.

Dip-kytkin

Verkkojännite S1 S2

200 V Pois Pois

220 V Päällä Pois

230 V Pois Päällä

240 V Päällä Päällä

Verkkotaajuuden asettaminen

VAROITUS! Sähköiskusta johtuva hengenvaara!

Säädä DIP-kytkintä S3 ainoastaan, jos vastaavaa lähtöjännitteen taajuutta tulee käyttää.

Voit asettaa verkkotaajuuden Dip-kytkimellä S3.

Dip-kytkin
Verkkotaajuus S3
50 Hz	Pois
60 Hz	Päällä

Energiansäästötilan asettaminen

Voit asettaa energiansäästötilan Dip-kytkimillä S4, S5 ja S6. Tällöin akku, johon liität vaihtosuuntaajan, ei purkaudu niin nopeasti.

Vaihtosuuntaaja toimii tällöin energiansäästötilassa niin pitkään, kun vaadittu teho on säädetyn tehoarvon alapuolella. Jos vaadittu teho ylittää säädetyn tehoarvon, vaihtosuuntaaja toimii normaalikäyttötilassa.

Katso vaihtosuuntaajan säädettävät arvot seuraavasta taulukosta:

Energiansäästötila	Dip-kytkin
	S4 S5 S6
Pois Pois Pois Pois
2% Päällä Pois Pois
3% Pois Päällä Pois
4% Päällä Päällä Pois
5% Pois Pois Päällä
6% Päällä Pois Päällä
7% Pois Päällä Päällä
8% Päällä Päällä Päällä

Säätöjen asettaminen

Dip-kytkimellä S8 voit määrätä, suoritetaanko parametrien asetus kaukosää- timen liitännän vai Dip-kytkimien avulla.

	Dip-kytkin
Parametri S8
Kaukosäätimen liitäntä Pois
Dip-kytkin	Päällä

11 Vaihtosuuntaajan hoito ja puhdistus

HUOMAUTUS!

Puhdistukseen ei saa käyttää teräviä tai kovia välineitä eikä puhdistusaineita, koska tämä voi johtaa tuotteen vahingoittumiseen.

▶ Puhdista tuote toisinaan ulkopuolelta kostealla liinalla.

12 Vianetsintä

VAROITUS!

Älä avaa laitetta. Siitä aiheutuu sinulle sähköiskuvaara!

OHJE

Käänny valmistajan puoleen, jos sinulla on vaihtosuuntaajan tietoja koskevia yksityiskohtaisia kysymyksiä (Osoitteet käyttöohjeen takasivulla).

LED (kuva 5 2, sivulla 4) osoittaa punaisena virheen:

LED-näyttö Syy Poistaminen

Nopea vilkku Liian korkea tulojännite Tarkista tulojännite ja pienennä sitä.

Hidas vilkku Liian matala tulojännite Akku täytyy ladata uudelleen.

		Tarkasta johtimet ja liitännät.
Jaksottainen vilkku	Terminen ylikuormitus	Kytke vaihtosuuntaaja ja sähkölaite pois päältä.Odota n. 5 – 10 minuuttia ja kytke vaihtosuuntaaja jälleen päälle ilman liitettyä sähkölaitetta.Vähennä kuormitusta ja huolehdi vaihtosuuntaajan paremmasta tuule-tuksesta. Kytke sitten sähkölaite jäl-leen päälle.

LED-näyttö Syy Poistaminen

Loistaa jatkuvasti Oikosulku tai napaisuus vää-rinLiian suuri kuormitus

Kytke vaihtosuuntaaja pois päältä ja poista siihen liitetty sähkölaite.Kytke vaihtosuuntaaja jälleen päälle ilman sähkölaitetta. Jos liian suurta kuormitusta ei enää ilmaista, liitet- tynä olleessa sähkölaitteessa on oikosulku tai kokonaiskuormitus oli suurempi kuin tietolehtisessä määri-telty teho. Laitteen varoke täytyy pai-naa manuaalisesti takaisin sisään sen jälkeen kun se on lauennut ylivir-rasta.Tarkasta johtimet ja liitännät.

13 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka-sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

14 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

15 Tekniset tiedot

	MSI2312T MSI2324T MSI3512T MSI3524T
Tuotenro: 9102600119 9102600120 9102600121 9102600122
Nimellinen tulojännite:	12 V---	24 V---	12 V---	24 V---
Lähtöteho 25 °C:ssa10 min:	2300 W 3500 W
Huippulähtöteho: 4000 W 6000 W
Lähtöjännite: 200 – 240 V~ puhdas siniaalto (THD < 3%)
Lähtötaajuus:	50 tai 60 Hz
Lepovirrankulutus:	3,1 A	1,5 A	2,7 A	1,3 A
Virrankulutus valmiusti-lassa:	1,1 A	0,7 A	1,1 A	0,7 A
Tulojännitealue:	10,5 V – 16 V	21 V – 32 V	10,5 V – 16 V	21 V – 32 V
Hyötysuhde jopa:	92 %	92 %	92 %	92 %
Ympäristön lämpötila,käyttö:	-20 °C ... 50 °C
Ympäristön lämpötila,varastointi:	-30 °C ... +70 °C
Mitat L x S x K:	283 x 436 x 128,4 mmkatso kuva 13, sivulla 8		283 x 496 x 128,4 mmkatso kuva 13, sivulla 8
Paino:	7,5 kg		9 kg

Ylijännitesuoja

Laite	Ylijännitevaroitus	Ylijännite
		Katkaisu	Uudelleenkäyn-nistys
MSI2312T, MSI3512T	15,5 V	16 V	15 V
MSI2324T, MSI3524T	31 V	32 V	30 V

Alijännitesuoja

Laite	Alijännitevaroitus	Alijännite
		Katkaisu	Uudelleenkäyn-nistys
MSI2312T, MSI3512T	10,5 V	10 V	12 V
MSI2324T, MSI3524T	21,5 V	20 V	25 V

Hyväksynnät

Laitteella on E13-hyväksyntä.

Sähkömagneettista yhteensopivuutta koskevan direktiivin 2004/108/EY sekä 2009/19/EY ja matalajännitedirektiivin 2006/95/EY mukainen

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

Lähtöteho ympäristön lämpötilasta ja tulojännitteestä riippuen
