NÁVOD K OBSLUZE SinePower MSI3512T WAECO

CS 316 Sinusovy měnič

Návod k montáži a obsluze

DE Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Domatic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.domatic-waeco.de
EN We will be happy to provide you with further information about Domatic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.domatic-waeco.com
FR Demandez d'autres informations relatives à la large gamme de produits de la maison Domatic WAECO. Commandez tout simplement notre catalogue gratuite et sans engagement à l'adresse internet suivante : www.domatic-waeco.com
ES Solicitás more información sobre la amplia gama de productos de la Empresa Dometic WAECO. Solicite simplement nuestros catálogos de forma gratuite y sin compromiso en la direccion de Internet: www.dometic-waeco.com
IT Per ottenere maggiori informazioni sull'ampia gamma di prodotti Domatic WAECO è possibile ordinare una copia gratuite e non vincolante del nostro Catalogo all'indirizzo Internet: www.domatic-waeco.com
Maak kennis met het omvangrijke productscala van de firma Domatic WAECO. Bestel
une catalogus gratis en vrijblijvend onder het internetadres:
www.domatic-waeco.com
DA Bestil yderligere information om det omfattende produktudvalg fra Domatic WAECO. Bestil vores katalog gratis og uforpligmente på internetadressen: www.domatic-waeco.com
SV Inhämta mer information om den omfattande produktpalletten fran Domatic WAECO: Beställ våra kataloger gratis och utan forpliktelser under var Internetadress: www.domatic-waeco.com
No Be om mer informasjon om det rikholdige produktutvalget fra Domatic WAECO. Bestill var katalog gratis uforbindtlig på Internettadressen: www.domatic-waeco.com
Pyytäkää lisää tietoja Domatic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.domatic-waeco.com
PT Peça mais informação sobre a ampla gama de produits da Empresa Dometic WAECO. Peça simplementmente os outros CATALOGOS de forma gratuita e sem qualquer compromisso, disponivel no site: www.dometic-waeco.com
RU 3anpocnte daJIbHeIyIO nHΦopMaIIO o6 obuHnPOM accOpTmMeHTe npOdyKcN KOMpaHn Dometic WAECO. PrcTo 3aKaJnte Haun KaTaONn Ha caITe www.dometic-waeco.com; 3ta ycLyra npedocTabJeTc8ecnPaTHo Hn K YeMy He 6b3bBaet.
PL Prosze sie zapoznać z informacjami na temat szerokiej gamy produktów Domatic WAECO. Prosze zamȩwość naz bezplatny katalog i zapoznać sie z niewiaręczą oferta pod adresem: www.dometic-waeco.com
CS Žádejte další informace o rozsáhlé nabídce vyrobkú firmy Domatic WAECO. Stačí zdarma a nezávizně objednat naše katalogy na internetové adrese: www.domatic-waeco.com

1

2

3

4

5

13

Pred zahajenim instalace a uvedenim do provozu si pečlive prečtěte除去 námod a uschovejte jej. V pripadě dalšího prodeje vyrobku prědejte námod novému uživateli.

Obsah

1 Vysvětlení symbolù 317
2 Vseobecne bezpecnostnipokyny 317
3 Rozsah dodávky 319
4 Prisluesentvi 319
5 Cilová skupina tohoto námodu 320
6 Pouzitiv souladusucelem 320
7 Technicky popis 320
8 Montazmenice. 323
9 Pripojeni meiice 324
10 Používáni měniče 330
11 Ciisteni a pece o menei 333
12 Odstrańovani zavad. 333
13 Zaruka 334
14 Likvidace 334
15 Technické udaje. 335

1 Vysvětlení symbolů

VYSTRAHA!

Bezpečnostní poukyny: Následkem nedodrženi poukynů mohou byt smrtná nebo vázné zraněni.

POZORI

NedodrženiPokynu muze mít za následek hmotné škody a naruseni funkce vyrobku.

POZNÁMKA

Doplnujici informace tykajici se obsluhy vyrobku.

Činnost: Tento symbol vás vyvä k tomu, abyste něco učinili. Potřebné Činnosti jsou popisovány v príslušném pořadi.
Tento symbol popisujevysledek urcité cinnosti.

Obr. 1 5, strana 3: Tento udaj odkazuje na prvek, zobrazeny na obrázku. Na toto prikladu se jeder o „pozici 5 na obrázku 1 na strane 3".

2 Všeobecné bezpečnostní poukyny

2.1 Obecná bezpečnost

V následujících prípadech nepřebrá vyrobce zháné záruky za škody:

Chybná montáž nebo chybné pripojeni
- Poškození vyrobku púsobením mechanickych vlivů a prepetí
Změna vyrobku bez vyslovného souhlasu vyrobce
- Použití k jiným učelüm, než jsou popsány v tomto námodu

VYSTRAHA!

• Používejte prístroj pouze v souladu s jeho určením.
• Nepoužívejte prístroj ve vlhkém nebo mokrém prostředí.
• Nepoužívejte prístroj v blízkosti hořlavych materialu.

• Nepoužívejtepristroj v oblastech s nebezpecim vybuchu.

• Udržbu a opravy smí provést pouze specializované provozovny, které jsou seznámeny s nebezpecimi, ktera jsou s touto Čiností spojena, a s príslušnými prédpisy.

• Osoby (včetné děti), které z důvodu svych fyzických, senzorických nebo duševnich schopnosti, nebo své nezkusenosti nebo neznalosti, nejsou schopny bezpečné používat vyrobek, nešměji tento vyrobek používat bez dohledu odpovědné osoby nebo bez jejího poučeni.
• Elektrické pristroje nejsou hračky pro děti!
  Přistroj používejte a skladujte mimo dosah děti.

• Installaci pristroje smí provest vyhradné specializovaná provozovna, ktera je seznámena s príslušnými směrnicemi a bezpeč-nostními prédpisy.
  V pripadē nesprávné instalace elektrickych pristrojū na lodích mûze dojít ke korozi lodi. Instalaci zařizení smí provadět vyhradné specializovaný (iodní) elektrikář.

POZOR!

• Pamatujte na bezpečnou stabilitu!
  Přistroj musí byt umistěn a upevněn tak, aby se nemohl prěvážit nebo SPDnout.
• Nevystavujte pristroj zdroji tepla (slunečni zářeni, topení apod.). Zabránité tak dalšimu zahrivání pristroje.
• Pokud museji byt rozvody vedeny plechovymi stěnami nebo ji-nymi stěnami s ostrymi hranami, použijte chránicky nebo pruchodky.
• Nepokládejte rozvody volně nebo ostře zalomené na elektricky vodíve materiały (kov).
• Netahejte za rozvody.
• Nepokládejte sítové rozvody 230 V a rozvody stejnosměrného proudu 12/24 V společné ve stejném kabelovém kanálu (pruchodce).
  Vodice要做upevnete.
• Instalujte vodiče tak, aby nefrozilo nebezpeći zakopnutí a nemohlo dojit k poškození kabelů.

• Prístroj používejte pouze za prédpokladu, ze jsou kryt prístroje a rozvody neposkozené.
• I po vypnuti ochranného zařizení (pojistky) zustavaji současti meniće pod napétím.
• Pri przyci na pristroji vždy preruste napajeni elektrický proudem.

POZORI

• Dbejte, aby nedoslo k zakryti vstupu a vystupu vzduchu pristroje.
• Pamatujte na dostatečné prívod vzduchu. Měnic generuje ztrátové teplo, které musí byt odvádeno.
• Nepropojute vystup 230 V měniče (obr. 5 7, strana 4) s jiným zdrojem 230 V.

3 Rozsah dodávky

Poz. na obr. 1, Název strana 3
1	S i n u s o v y m Čenič
2	Prívodní kabel se spojkou s ochranným kontaktem (Schuko) (pro vystup 230 V~)
3	Prívodní kabel se zástrčkou s ochranným kontaktem (Schuko) (pro napájení 230 V~)
- Námod k obsluze

4 P Žíslušenství

Název Č. výrobku

Dálkový ovladač MCR-7

Dálkový ovladač MCR-9

5 Cílová skupina tohoto námovodu

VYSTRAHA!

Elektrickou instalaci (kap. „Pripojeni měniče“ na strani 324) smějí provést pouze kvalifikovani elektrikáři seznáméní se směrnicemi a normami platnými v zemi, ve které je prístroj instalován nebo používán.

6 Použití v souladu s učelem

VYSTRAHA!

Měnic nesmite používat ve vozidlech, ve kterych je cladné pol batarie spojen se šasi.

Měniče slouží k transformaci stejnosměrného napěti

• 12V = (MSI2312T, MSI3512T)
• 24V = (MSI2324T, MSI3524T)

na stridavé napétí 200 - 240 V o frekvenci 50 Hz nebo 60 Hz.

7 Technicky popis

Měnije můžete používat všude, kde je dostupné:

• 12V = pripojka (MSI2312T, MSI3512T)
• 24V = pripojka (MSI2324T, MSI3524T)

Díky nižsí hmotnosti a kompaktní konstrukci muzete tento prístroj snadno instalovat v oybytnych automobilech, užitkovych vozidlech nebo motorovych lodích a jachtách.

Vystupné napěti odpovída napěti v domácnosti ze zásuvky (cisté sinusové napěti, THD < 3%).

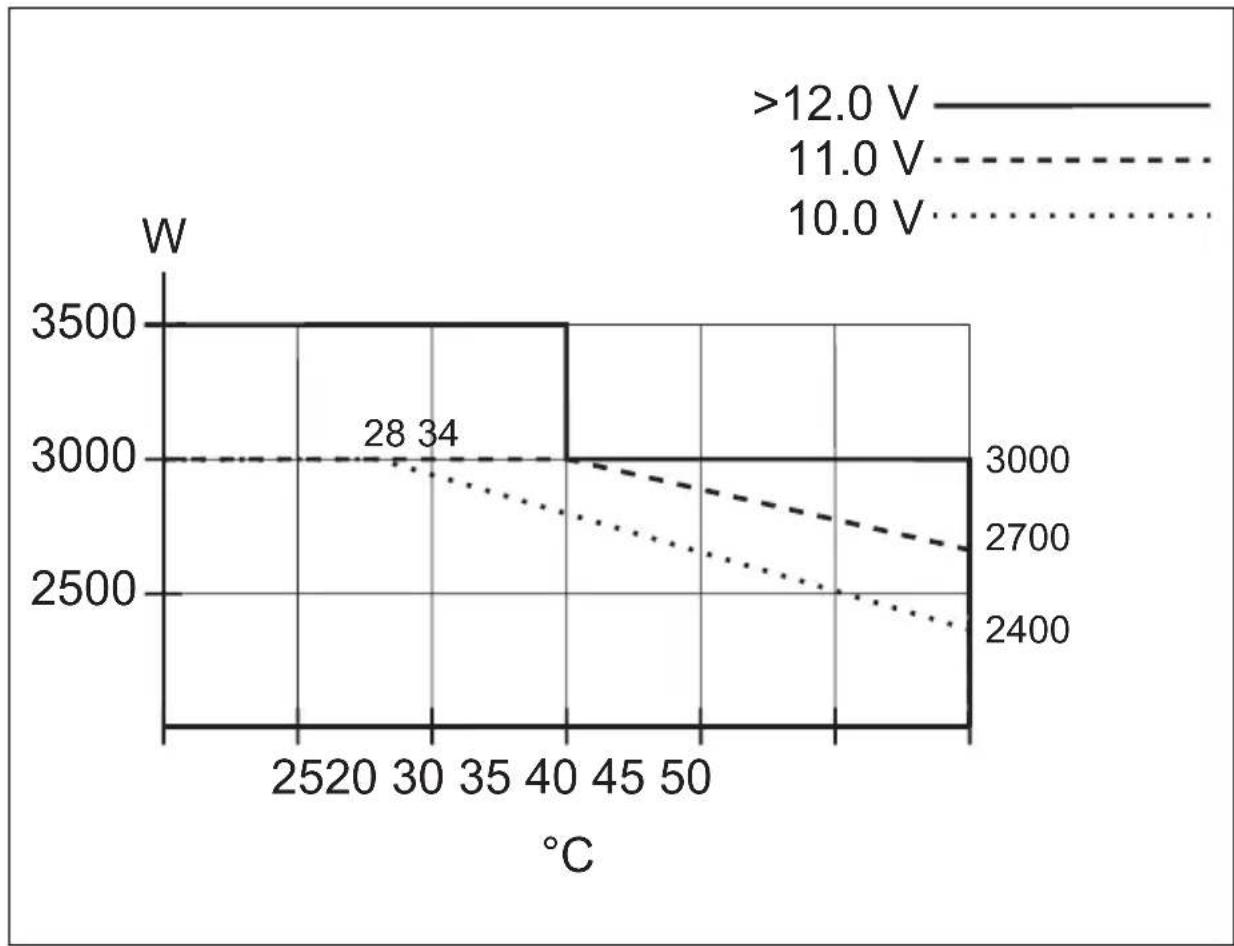

Dodržujte prosím hodnoty trvalého vystupniho vykonu a špičkového vystupniho vykonu tak, jak jsou uvedeny v kap. „Technické udaje“ na strani 335. Nesmite pripojovat prístroje s vyšim príkonem.

POZNÁMKA

Pamatujte pri pripojovani pristroju s elektrickym pohonem (napr. vrtacky, chladnicky apod.), ze tyto pristroje pri rozbehu casto vyzadují vyssí vykon než je uvedeno na typovém štitku.

Měnic je vybaven rūznymi ochrannymi mechanismy:

• Přepěťová ochrana: Měnič vypne,Pokud napěti prekroci hodnotu k vypnutí. Aktivujte se opět, jakmile napěti klesne na hodnotu pro spustě-ní.
• Podpetová ochrana: Měnic vypne, pokud napětiPoklesne pod hodnotu k vypnutí. Aktivujé se opět, jakmile se napěti zvyší na hodnotu pro spustěné.
• Ochrana proti prehřivani: Měnič se vypne, jakmile teplota v prístroji nebo teplota na chladicim tělese prekroci hodnotu k vypnutí. Aktivuje se opět, jakmile se napěti zvýší na hodnotu pro spustěné.
• Ochrana proti przytenia zkratu: Kontrolka LED hlásí provozní poruchu (trvalé Červé světlo),Pokud byla przypojena przyliš velká zátež nebo došlo ke zkratu. Pojistka przystroje se musí po vyskočeni z důvodu nadproudu opět ručné zamačknout.
• Ochrana proti prepólování: Ochrana proti prepólování zabrańuje pri przyposjení mnieche nesprávné polarité.

POZNÁMKA

Jednotlivé spinaci hodnoty naleznete v kap. „Technické udaje“ na strani 335.

Měniče jsou vybaveny 230 V~ zásuvkou a pripojovací svorkovnicí pro pevné pripojení.

Díky synchronizaci napěti se vystupním napětím AC se měnic hodík provozu citlivych spotřebičú, které reaguji na nepravidelnosti napájecího napěti.

Navic muzete pristroj konfigurovat pres rozhrani RS 232 pomoci poctaţe a pomoci prepinaču DIP na pristroji.

Měnic lze prepnout do režimu uspory energia, aby se pripojená baterie príliš rychle nevybila.

Paralelní provoz umožnije provozovat dva až maximálné tri meniće (stejné modely) současně.

S použitím dálkového ovladace (příslušenství) lze menic pohodné ovladat.

7.1 Ovladaci prvky

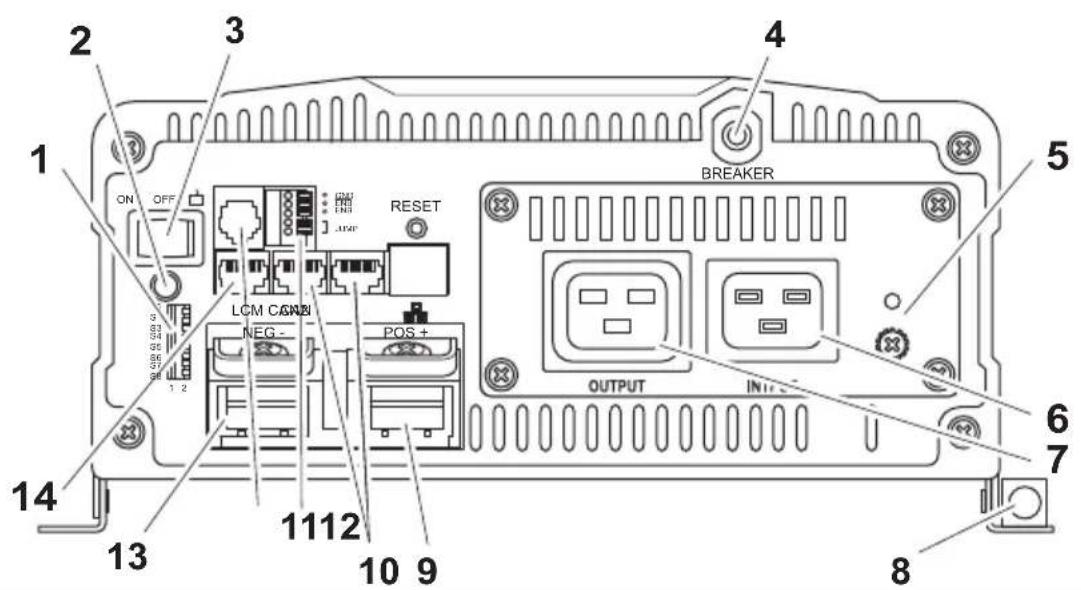

Ovladaci privky měniče (obr. 5, strana 4)

Poz. Název Popis
1	Přepínač DIP	Provádi nastavení na měniči (např. sítové napětí, sítová frekvence, režim úspory energia)
2	Kontrolka LED Viz kap. „Provozní kontrolky“ na strani 330
3	Hlavné vypínač Přepínač „ON/OFF/ REMOTE“	Zapne Či vypne prístroj, nebo jej prěpne do provozu s dálkovým ovladačem (prí-slušenstvi)
4	Pojistka	Chrání měnič prěd prětižením. Pojistku lze opět zamáčknout, po pá, co vyskočila.
5	Zemnicí šroub	Vkladá nebo odstražuje zemnicí můstek

7.2 Prípojky

Přípojky měniče (obr. 5, strana 4)

Poz. Název Popis
6 AC Input Vstupné zásuvka 230 V~
7 AC Output Výstupné zásuvka 230 V~
8	Svorka ukostření	Uzeměníná na karoserii auta
9 POS (+)		Kladná svorka
10	Port CAN1 a CAN2	Přípojky sběrnice CAN
11	Zelená svorka	Instalace dálkového spínače a paralelniho provozu
12	Rozhrani RS232, port REMOTE	Připojení počitače pomoci sériového Rozhrani RS232 nebo prípojení dálkového ovladače MCR-7, MCR-9
13	NEG (-)	Zápopná svorka
14	LCM	Přípojka dálkového ovladače

8 M o n t a z m eni

K elektrickému pripojení budete potřebovat následujíci pomůcky:

Lisováci klesté
- 3 rúznobarevné pružné prívodní kably. Potřebné průřez majdete v tabulce v kap. „Pripojeni měniče“ na strani 324.
Kabelová oka a kabelové koncovky

Pro upevní měniče budete potřebovat následujíci montážné prostředky:

Strojni srouby (M4) s podložkami a samopojistnými maticemi nebo
- srouby do plechu ci vruty.

8.2 Montážní poukyny

Při vybru mista instalace doržujte následujíciPokyny:

• Měnicůžete namontovat horizontalé i vertikálné.
• Měnic musí byt instalován na mistě chráněnémpred vlhkosti.
• Měnic nesmite instalovat v prostředí s hořlavými materiały.
• Měnic nesmíte instalovat v prasném prostředí.

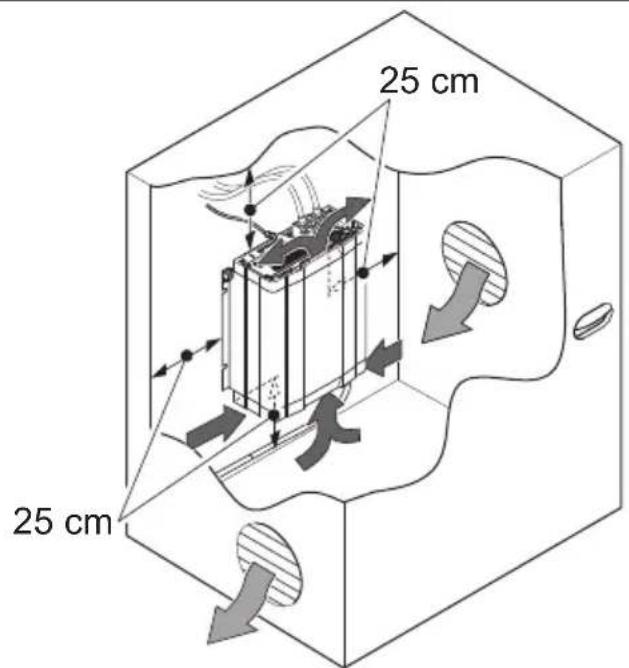

• Místo instalace musí byt dobre odvětrávané. V przypadě instalace v malych uzavřenych prostorech musí byt zajistěn prívod a odvod vzduchu. Minimální volné prostor kolem měniče musí Činit 25 cm (obr. 2, strana 3).
• Musí zústat volný vstup vzduchu na spodní straně príp. vystup vzduchu na zadní straně měniče.
  V priadé okolnich teplot vyssich než 50 °C (napr. motorovy prostor nebo prostor topení, príme slunečni zárení) můze dojit vlastnim zahriváním meniće pri zatizeni k automatickému vypnutí.
  Montážní plocha musí byt rovná a dostatečné pevná.

POZOR!

Dříve než provedete jakékoliv otvory zkontrolujte, zda nebudou vrtáním, Žežáním a pilováním poškozeny elektrické kabely nebo jiné současti vozidla.

8.3 Montáž meniće

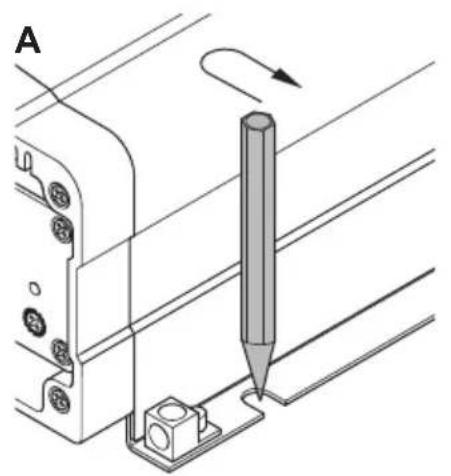

Podržte měnic na Vámí zvoleném misté instalace a označte body k upevněné (obr. 3 A, strana 4).

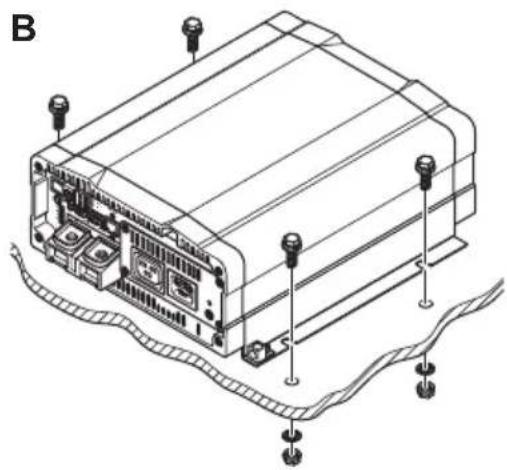

Upevněte měnič Vámí zvoleným způsobem upevněné (obr. 3 B, strana 4).

9 Pripojeni mene

9.1 VseobecnéPokyny

VYSTRAHA!

• Připojení měnice smí provést vyhradné specializovaná firma s potřebnými znalostmi. Následujíci informace jsou určeny odborníkům, kterí jsou seznámeni s príslušnými platnými směrniciemi a bezpečnostními predepísy.
  V pripadé vozidel, u kterych je kladný pol baterie spojen se šasi, nesmite menic používat.

• Pokud nepoužijete Žádné jišěné v kladné m vodiči baterie, muže dojít k pretižení vodičú a ke vzniku požáru.

• Měnic musité prí instalaci do vozidel nebo lodi spojit se šasi nebos kostrou.

• Pri instalaci zasuvkového obvodu (instalaci sîte) dodržujte platné prédipisy.
• Používejte výhradné meděné kably.

• Volte nejkratsí moyen délyk kabelu (< 1 m).

• Dodržujte potřebný průrez kabelu a instalujte jištěné kabelu (obr. 4 3, strana 4) conejblíze k baterii v kladné m vodiči (viz tabulka).

Přístroj	Potřebný průřez kabelu	Jištěné kabelu (obl. 4 3, strana 4).
MSI2312T 70 mm² 350 A
MSI2324T 50 mm² 175 A
MSI3512T 95 mm² 400 A
MSI3524T 70 mm² 200 A

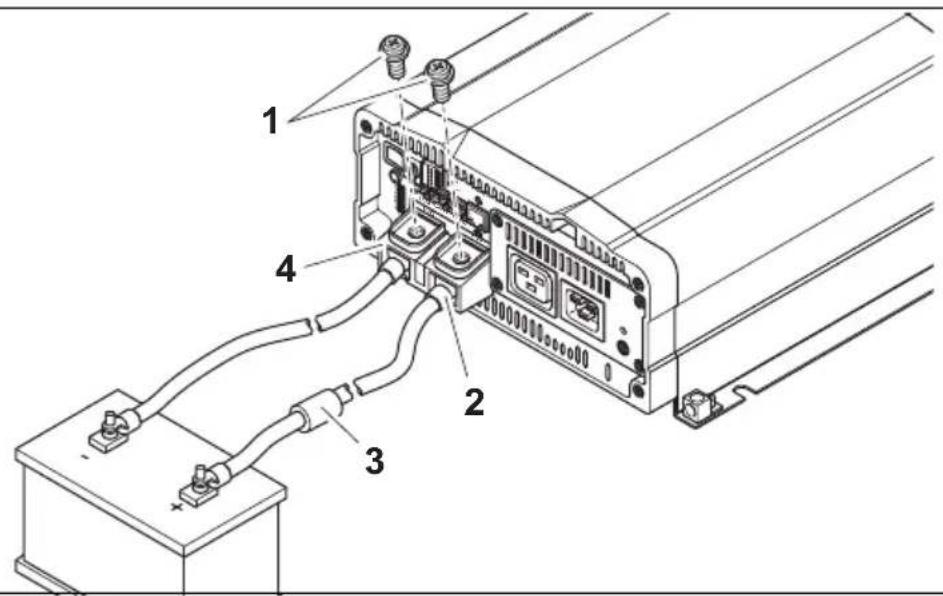

9.2 Pripojeni mene k baterii

POZORI!

Dávejte pozor, abyste nezaměnili polaritu. Nesprávná polarita muže poskodit měnič.

POZNÁMKA

Utáhněte šrouby a matice maximálím utahovacím momentem 15 Nm. Volné spoje mohou zpúsobovat prehrivání.

Prepnete hlavní vypínač (obr. 5 3, strana 4) do polohy „OFF".

Uvolněte šroub (obr. 4 1, strana 4) z Červné kladné svorky (obr. 4 2, strana 4).
Nasunte kabelové.oko (obr. 4 2, strana 4) kladného kabelu do Červéné cladné svorky a upevněte jej pomoci šroubu.
Pripojte ząporny kabel stejnźm zpúsobem k Černé ząporny svorce (obr. 4 4, strana 4).
Ved'te kladny kabel z měniče ke kladnému polu baterie vozidla a tam jej pripoje.
Ved'te záporný kabel z měniče k zápornému polu baterie vozidla a tam jej prípojté. Nabité kondenzátrory v měniči mohou vyvolat malou jiskru.
Spojte svorku ukostreni (obr. 5 8, strana 4) s karoseri vozidla.

9.3 Pripojeni napajecicho napeti 230 V

Zapojte privodni kabel 230 V~ se zástrčkou s ochranným kontaktem (Schuko) (obr. 1 3, strana 3) do 230 V~ vstupné zásuvky (obr. 5 6, strana 4).
Pripojte zastrochku s ochrannym kontaktem (Schuko) k siti stridaveho proudu 230 V.

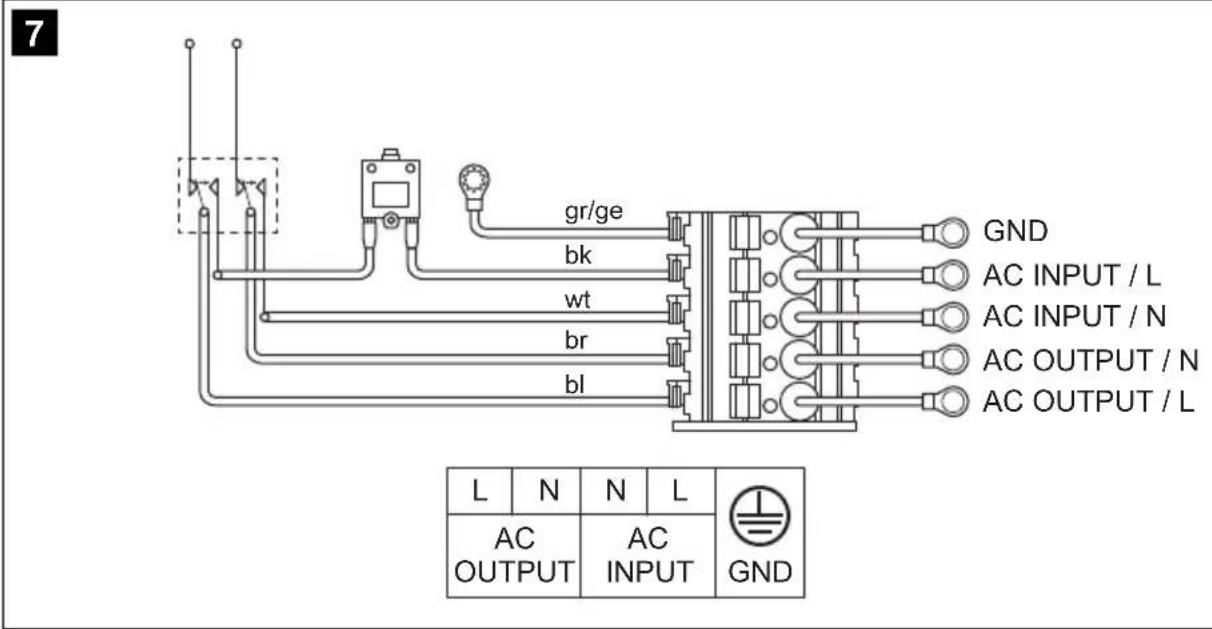

9.4 Pripojeni vystupniho vodice 230 V

VYSTRAHA!

Před pripojením vystupného vodiče 230 V~ zkontrolujte, zda je měnič vypnut hlavním vypínačem.

Přístroj je po dodání vybaven galvanickým odpojováčem. K bezpečnému provozu několika spotřebičů je nezbytně nutné, aby byl v zásuvkovém obvodu instalován ochranným spínač (spínač Fl), viz príklad schématu zapojení obr. 6, strana 5.

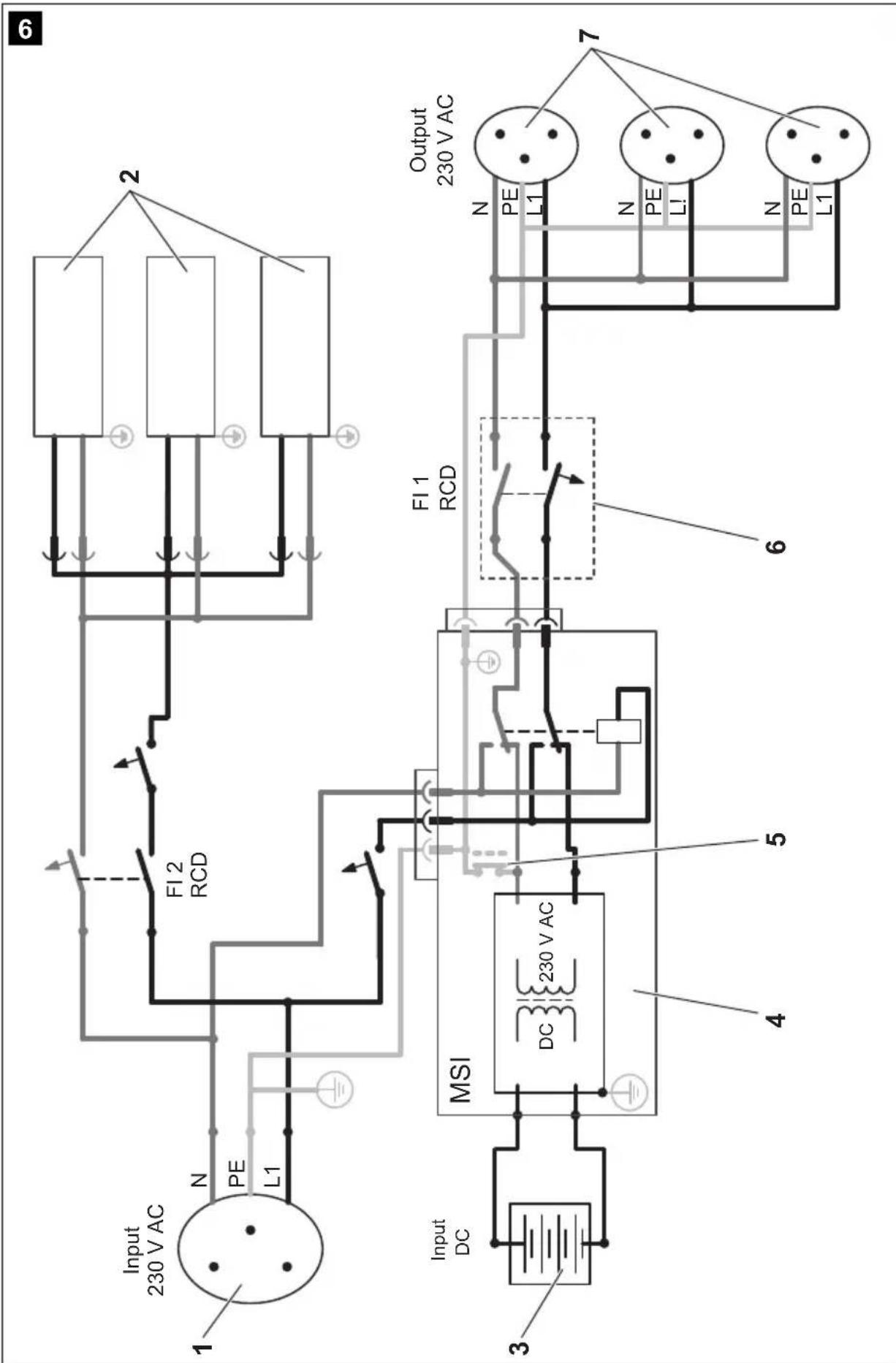

Legendakprikladuschématuzapojeni:

Poz. na obr. 6, strana 5	Vysvětlení
1	Zdroj napěti 230 V~
2	Další prístroje jako např. nabiječka baterie, chladnička
3	Zdroj napěti DC (baterie)
4	M ďnič
5	Je instalován zemnicí mûstek (stav prí dodání: není vložen, zobrazeno Čárkovaně)
6	Ochranný vypínač (vypínač FI)
7	Zásuvkový obvod pro spotřebič

Pokud si prejete pripojit k měniči vice než jedem spotřebic, a navic instalovat zásuvkový obvod, musité instalovat bezpečnostní vypínač (vypínač F1) a instalovat do měniče zemnicí mastek.

Instalujte vypinač FI do zásuvkového obvodu.

9.6 Zapojeni zemnicico hou mustku (obr. 5 5, strana 4)

Vysroubujte zemnici srob ze spodniho otvoru.

Našroubujte šroub do horního otvoru.

9.7 Pripojen dalkového ovladače MCR-7 nebo MCR-9 (príslušenství)

POZOR!

• Zapojte przypojku daskovocho ovladače pouze do portu Remote. Nesprávné zapojeni muže poškodit prístroj.
• Zkontrolujte, zda jsou dalkovy ovladač a měnic napájeny stejnou hodnotou vstupniho napěti.
  Dodržujte námov k použití pro dálkové ovládání.

Pripojte dalkovy ovladač (příslušenství) k portu Remote (obr. 5 12, strana 4)

9.8 Připojení externího vypínače k zapnutí a vypnutí prístroje

POZNÁMKA

Použijte kably o průrezu 0,25 - 0,75 mm².

Jako externí spinač mûžete použít následujici:

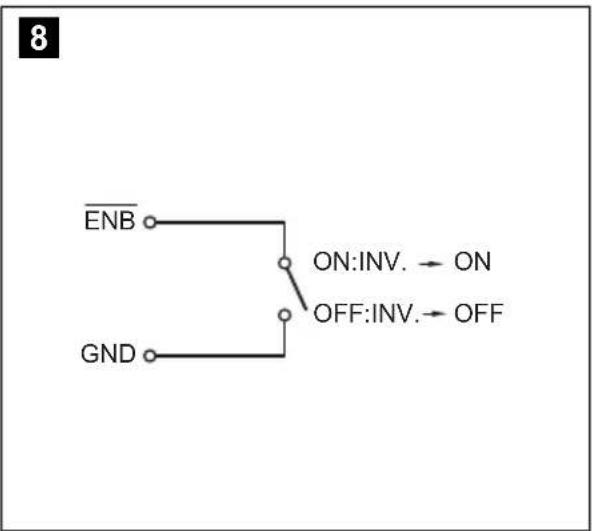

• externí spinač, napájecí napěti z měniče: obr. 8, strana 6

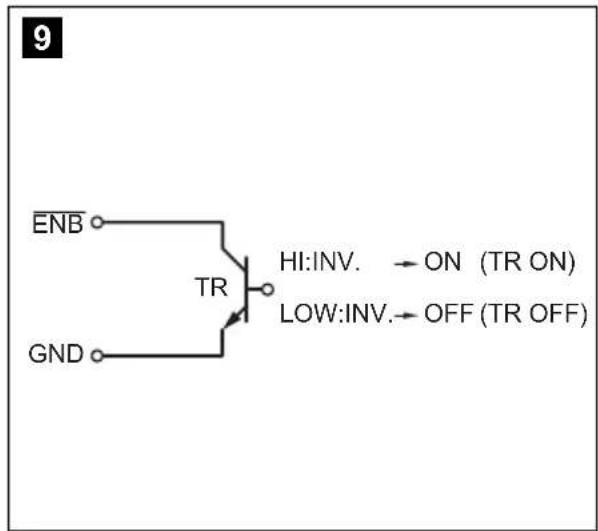

• rídici jednotka s reléovém nebo tranzistorovém zapojením (TR): obr. 9, strana 6

• externí vypínač s napájením z baterie (BAT) automobilu: obr. 10, strana 6

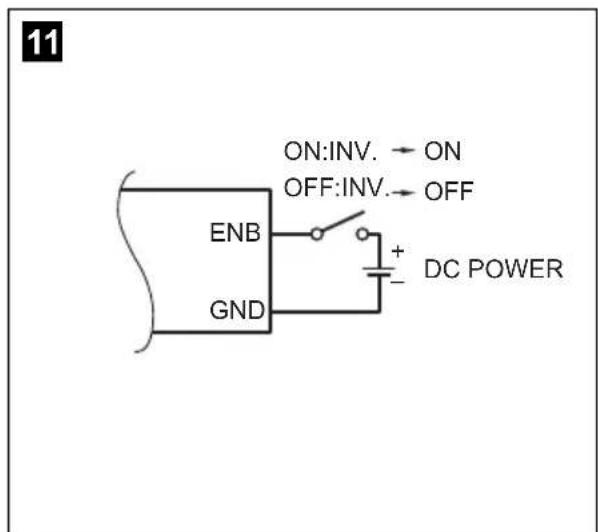

• externí vypínačs vlastním napájením (DC POWER), např. ze zapalování: obr. strana 6
  Prepněte hlavní vypínač (obr. 5 3, strana 4) do polohy „OFF“ a zajistěte, aby prípojka pro dálkový ovladač (obr. 5 12, strana 4) nebyla obsazena.
  Prepnete hlavní vypínač (obr. 5 3, strana 4) do polohy „REMOTE".

  Připojtě externí vypínač k zapnutí a vypnutí prístroje privodním kabelem k zelené svorce (obr. 5 11, strana 4).

9.9 Pripojeni parallelniho provozu

POZOR!

• Pro pripojeni ke svorkám pro paralelní provoz použijte kabel o průrezu 0,25 - 0,75 mm².
• Paralelní provoz lze realizovat jen u stejnych modelu (stejné cislo vyrobku).
• Paralelné mohou-byt provozovány maximálne tři menice.
• Paralelné provozované měniče musí mit stejné nastavení sítoveho napěti a sitové frekvence (viz kap. „Zapnutí měniče“ na strani 331.

Prepnete hlavní vypínač (obr. 5 3, strana 4) do polohy „OFF".
Pripojte menece podle prikladu schematu zapojeni (obr. 12, strana 7).

Dbeje predevs'm na to, aby byly spravné vlozeny mustky pro paralelní provoz:

• Mûstek (obr. 12 1, strana 7) u měniče A odstraněn, u měniče B a C vložen.

POZNÁMKA

Měnic, ktery se po instalaci paralelniho provozu zapne jako první, je hlavní měnic (master).

9.10 Zapojeni Jednotlivych pin (koliku)

POZNÁMKA

Délky kabelü by mély byt conejkratsí (<10 m),aby nedocházelo ke ztrátam pri prenosu signálu.

Kolíky portu RS232 jsou obsazeny následovné:

Měnič		Počítač
Pin Popis	Popis Pin
1 Neobsazeno	Neobsazeno 1
2	G	N	D
3	R	X	D
4	T	X	D
5 Neobsazeno	Neobsazeno
6 Neobsazeno	Neobsazeno

Kolíky prípojky dálkového ovladače jsou obsazeny následovné:

Měnič		Dálkový ovladač
Pin	Popis	Pin
1	CANH	1
2	CANL	2
3	PON	3
4	VCC-	4
5	VCC+	5
6	DIS	6
7	5VS-	7
8	5VS+	8

10 Používání měnǐče

10.1 Zapnutí měnǐče

Přepnéte hlavní vypínač (obr. 5 3, strana 4) měniče do polohy „ON". Prístroj vypnete prepnutím vypínače do polohy „OFF".
Měnič provede autodiagnostický test.
Během autodiagnostíky generuje interní reproduktor zvukové signály a kontrolka LED blíká.
Po uspěšném autodiagnostickém testu svítí kontrolka LED zelené (obr. 5 2, strana 4).

10.2 Proozni kontrolky

Kontrolka LED (obr. 5 2, strana 4) informuje o provoznim stavu měniče.

Indikace Vstupné napěti

Zelená, svítí Bězný provoz

Oranžová, rychle bliká Vstupné napěti je prílíš vysoké

Červená, dvojite bliká Přehrátě měniče

Červená, rychle blíká Přepěti

Červená, pomalu blíká Podpěti

Červěná, svítí Přetížení

Červená, pomalu bliká + dvojitě bliká Závada ventilátoru

Měnic se vypína za těchto podmínek:

V takovém prípadě vypněte měnič hlavním vypínačem (obr. 5 3, strana 4).
Zkontrolujte dostatečné větrání meniće a présveděcte se, ze jsou ventilacné otvory a větraci dražky volné.
Vyčkejte cca 5 - 10 minut a zapnéte měnič znovu bez spotřebiece.

Za delsiho provozu meneiice pri vyssim zatizeni doporučujeme nastartovat motor, abyste opét dobili baterii automobilu.

10.3 Zapnutí měnije

Přistroj můžete prízpúsobit pomoci prepínace DIP (obr. 5 1, strana 4).

Nastavení sit'ového napěti

Sitové napěti muzete nastavit pomoci prepinaču DIP S1 a S2.

Sít'ové napěti	Přepínač DIP
	S1	S2
200 V Vypnuto Vypnuto
220 V Zapnuto Vypnuto
230 V Vypnuto Zapnuto
240 V Zapnuto Zapnuto

Nastaveni sit'ové frekvence

Prepinejte prepinač DIP S3 pouze za prdepokladu, ze má byt použita príslušná frekvence pro vystupné napěti.

Sitovou frekvenci muzete nastavit pomoci prepinace DIP S3.

Sítová frekvence S3	Přepínač DIP
50 Hz Vypnuto
60 Hz Zapnuto

Nastavení režimu úspory energia

Režim urspory energie mužete nastavit pomoci prepinaču DIP S4, S5 a S6. Tento režim zabrañuje prilis rychlému vybiti baterie, ke které je menić priopojen.

V takovémto pripadě pracuje měnič v režimu uspory energia tak dlouho, dokud požadovaný vykon leží pod nastavenou hodnotou vykonu. Je-li potřebný vykon nad nastavenou hodnotou vykonu, začne měnič pracovat v bežnéme režimu.

Hodnoty, které je třeba na Vašem měniči nastavit, majdete v následujíci tabulce:

Režim urspory energie	Přepínač DIP
	S4 S5 S6
Vypnuto Vypnuto Vypnuto Vypnuto
2% Zapnuto Vypnuto Vypnuto
3% Vypnuto Zapnuto Vypnuto
4% Zapnuto Zapnuto Vypnuto
5% Vypnuto Vypnuto Zapnuto
6% Zapnuto Vypnuto Zapnuto
7% Vypnuto Zapnuto Zapnuto
8% Zapnuto Zapnuto Zapnuto

Deklarováni nastavení

Spinačem DIP S8 muzete urcit, zda má byt nastavení parametrů provedeno prostřednictvím prípojky dalkového ovladace nebo prostřednictvím prepínaců DIP.

Parametry S8	Přepínač DIP
Přípojka dálkového ovladače	Vypnuto
Přepínače DIP	Zapnuto

11 Čišění a peče o měnič

POZOR!

Nepoužívejte k Čišěni Žádné tvrdé nebo ostré prědměty, muže dojít k poškození vyrobku.

Prilezitostne vycistete vyrobek zvlhcenou uterkou.

12 Odstrańovani zavad

VYSTRAHA!

Přistroj neotevírejte. V opačném prípadě se vystavujete nebezpečí zásahu elektrickým proudem!

POZNÁMKA

Podrobnějs informace o technickych udajich menice ziskáte od vyrobce (adresy viz zadní strana námodu).

Kontrolka LED (obr. 2, strana 4) sviti Červene a indikuje chybu:

Indikace LED	Přižina	Odstraněné
Rychlé blikány	Příliš vysoké vystupné napětí	Zkontrolujte vystupné napětí a snižte jej.
Pomalé blikány	Příliš nízké vystupné napětí	Musít dobit baterii. Zkontrolujte vodiče a spoje.
Periodické blikány	Tepelné prětižení	Vypněte měnič a spotřebič. Vyčkejte cca 5 – 10 minut a zapnéte měnič bez spotřebiče. Snižte zatížení a zajistěte lepší odvětrávní měniče. Potom opět zapnéte spotřebič.
Svití	Zkrat nebo prěpólovány Příliš vysoké zatížení	Vypněte měnič a odpoje spotřebič. Zapnéte měnič bez spotřebiče. Pokud již není indikováno prěliš vysoké zatížení, došlo ve spotřebičí ke zkratu nebo bylo celkové zatížení vyšsí než vykon specifikovaný v technickém lista. Pojistka prístroje se musí po vyskočení z důvodu nad-proudu opět ručné zamáčknout. Zkontrolujte vodiče a spoje.

13 Záruka

Na vyrobek je poskytována záruka v souladu s platnymi zákony. Zjistíte-li, ze je vyrobek vadné, zašlete jej do pobocky vyrobce ve vaší zemi (adresy viz zadní strana tohoto námodu) nebo do specializovanému proedgejni.

K vyrizeni opravy nebo zaruky nezapomente odeslat nasledujici dokumenty:

• Kopii učtenky s datem zakoupení,
  Uvedeni duvodu reklamace nebo popis vady.

14 Likvidace

Obalovy material likvidujte v odpadu urceném k recyklaci.

Jakmile vyrobek zcela vyradite z provozu, informujte se v prislušnych recyklačnich centrech nebo u specializovaného prodejce o prislušnych predpisech o likvidaci opadu.

15 Technické udaje

	MSI2312T MSI2324T MSI351		2T MSI3524T
Výr. Č.: 9102600119 9102600120 9102600121 9102600122
Jmenovité vystupné napěti:	12 V==	24 V==	12 V==	24 V==
Výstupné výkon při 25 °C na 10 min.:	2300 W 3500 W
Špičkový výstupné výkon	4000 W		6000 W
Výstupné napěti:	200 - 240 V~ Čistá sinusová vlna (THD < 3%)
Výstupné frekvence: 50 nebo	60 Hz
Příkon pří chodu naprázdno:	3,1 A	1,5 A	2,7 A	1,3 A
Pohotovostné príkon:	1,1 A	0,7 A	1,1 A	0,7 A
Rozsaḥ vystupného napěti:	10,5 V - 16 V	21 V - 32 V	10,5 V - 16 V	21 V - 32 V
Účinnost až:	92 %	92 %	92 %	92 %
Okolní teplota za provozu:	-20 °C až 50 °C
Okolní teplota pří sklado-vání:	-30 °C až +70 °C

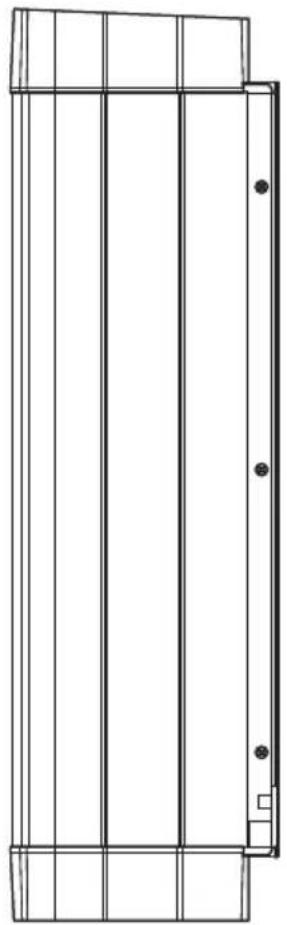

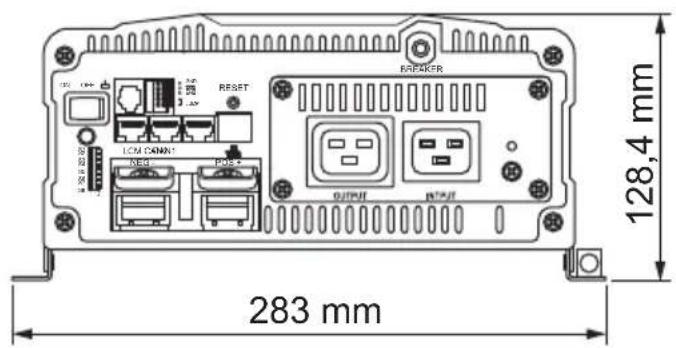

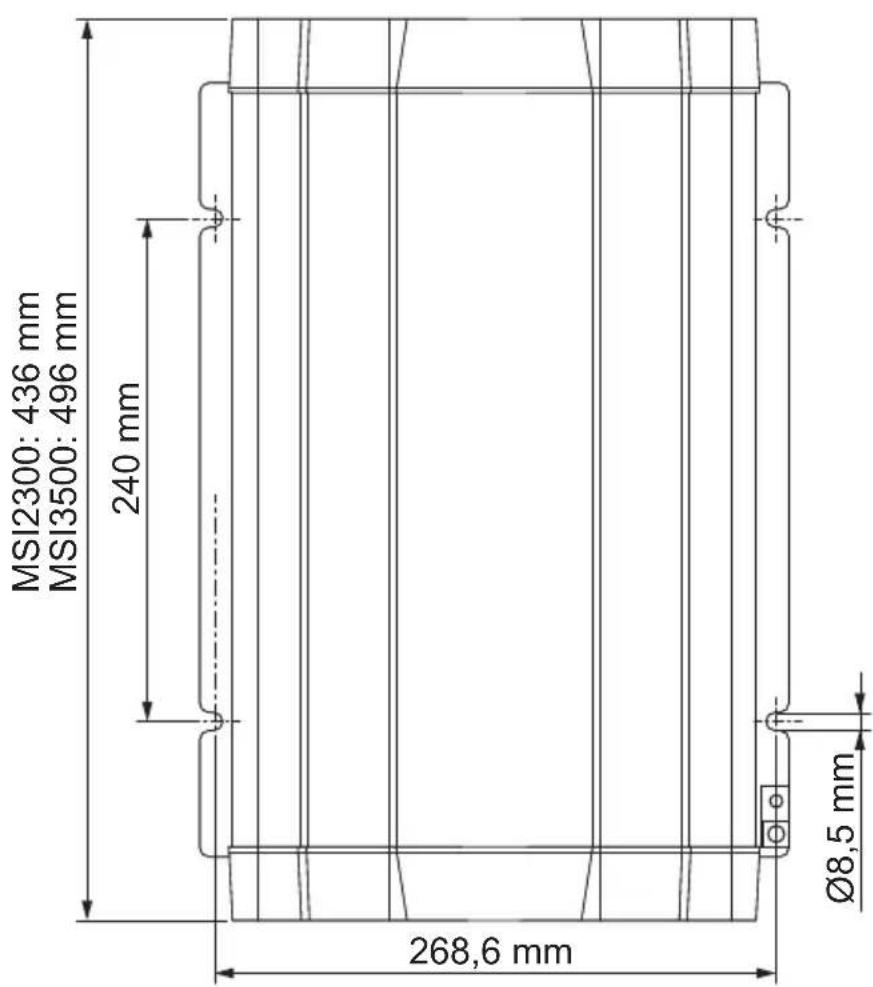

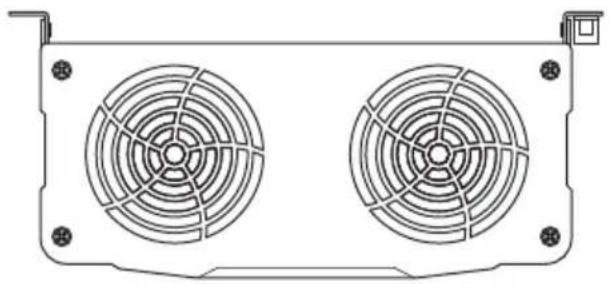

Rozměry Š × H × V:	283 x 436 x 128,4 mmviz obr. 13, strana 8		283 x 496 x 128,4 mmviz obr. 13, strana 8
Hmotnost:	7,5 kg		9 kg

Přepěťová ochrana

Přístroj	Výstraha prì pre-pětí	Přepětí
		Vypnutí Restart
MSI2312T, MSI3512T 15,5 V	16 V 15 V
MSI2324T, MSI3524T 31 V 32 V 30 V

Podpě'tová ochrana

Přistoř	Výstraha prì pod-pěti	Podpěti
		Vypnutí Restart
MSI2312T, MSI3512T 10,5 V	10 V 12 V
MSI2324T, MSI3524T 21,5 V	20 V 25 V

Certifikace

Pristroj je vybaven certifikatem E13.

V souladu se směrnici o elektromagnetické snášenlivosti 2004/108/ES, včetné směrnice 2009/19/ES a směrnice o nízkém napěti 2006/95/ES.

IEC61558-1
IEC61558-2-16
EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3

Vystupni vykon na okolni teplote a vstupnim napeti

AUSTRALIA
