Acoustimass 3 V - Głośniki BOSE - Bezpłatna instrukcja obsługi

Typ produktu	Pasywny system głośników stereo z subwooferem i satelitami
Marka	Bose
Model	Acoustimass 3 V
Zalecana moc	10 do 200 W na kanał
Impedancja	4 do 8 omów
Technologia	Acoustimass dla głębokiego i naturalnego basu
Głośniki satelitarne	Direct/Reflecting® seria II lub Virtually Invisible® seria II
Łączność	Przewody głośnikowe (w zestawie) z zaciskami śrubowymi
Montaż na ścianie	Możliwy z opcjonalnymi wspornikami (sprzedawanymi osobno)
Ochrona	Automatyczny obwód ochronny przed przeciążeniem
Czyszczenie	Miękka, sucha ściereczka; odkurzacz o niskiej mocy do kratek
Konserwacja	Brak szczególnej konserwacji; unikać płynów, aerozoli i środków chemicznych
Gwarancja	Ograniczona gwarancja (szczegóły w instrukcji)
Kompatybilność	Wzmacniacze i amplitunery stereo (10-200 W, 4-8 Ω)
Zawartość opakowania	Moduł Acoustimass, 2 głośniki, przewody głośnikowe (2), gumowe nóżki (2)
Numer seryjny	Na panelu połączeń modułu Acoustimass

Często zadawane pytania - Acoustimass 3 V BOSE

Jak podłączyć głośniki do modułu Acoustimass?

Użyj dołączonych przewodów głośnikowych. Włóż wtyczkę oznaczoną L do lewego głośnika, a R do prawego, etykietą do dołu. Podłącz drugi koniec do zacisków OUTPUTS TO CUBE SPEAKERS modułu (L dla lewego, R dla prawego), zachowując polaryzację (przewód z pierścieniem do zacisku czerwonego +, przewód bez pierścienia do czarnego -).

Jak podłączyć moduł Acoustimass do wzmacniacza?

Użyj przewodów głośnikowych bez wtyczek. Podłącz je do zacisków INPUTS FROM AMP OR RECEIVER modułu: przewód z pierścieniem do zacisku dodatniego (+) czerwonego, przewód bez pierścienia do ujemnego (-) czarnego dla każdego kanału (L i R). Następnie podłącz drugi koniec do zacisków głośnikowych wzmacniacza, zachowując polaryzację.

Jaka jest zalecana moc wzmacniacza?

System jest kompatybilny ze wzmacniaczami lub amplitunerami o mocy 10 do 200 watów na kanał przy impedancji 4 do 8 omów.

Gdzie umieścić moduł Acoustimass, aby zoptymalizować bas?

Umieść moduł na gumowych nóżkach przy ścianie, około 1,5 m od kąta. Przybliż go do kąta, aby zwiększyć bas. Zachowaj co najmniej 50 mm odstępu między otworem a ścianą, i odsuń go co najmniej 0,6 m od telewizora, aby uniknąć zakłóceń magnetycznych.

Czy mogę zamontować głośniki na ścianie?

Tak, głośniki można zamontować na wsporniku ściennym, podstawce stołowej lub stojaku podłogowym. Zestawy montażowe są dostępne osobno u dealera Bose. Używaj wyłącznie zatwierdzonych wsporników Bose.

Co zrobić, jeśli dźwięk jest zniekształcony lub go brak?

Najpierw sprawdź wszystkie przewody i polaryzację. Przetestuj moduł z innym wzmacniaczem, aby zlokalizować problem. Jeśli tylko jeden głośnik nie działa, zamień przewody, aby sprawdzić kanał wzmacniacza. Zajrzyj do sekcji Rozwiązywanie problemów w instrukcji.

Jak czyścić system?

Do czyszczenia powierzchni używaj miękkiej, suchej ściereczki. Do kratek używaj odkurzacza o niskiej mocy, aby nie uszkodzić głośników. Nigdy nie używaj rozpuszczalników, środków chemicznych ani aerozoli. Unikaj przedostawania się płynów do otworów.

Co oznacza automatyczna ochrona?

Przy wysokim poziomie głośności aktywuje się obwód ochronny, aby zapobiec uszkodzeniom elektrycznym. Głośność nieznacznie spada, co wskazuje, że moc przekracza bezpieczne poziomy. Zmniejsz głośność, aby wyłączyć ochronę.

Czy mogę użyć dłuższego przewodu głośnikowego?

Tak, możesz użyć dłuższego przewodu głośnikowego i złącza Bose. Dla przekroju 0,75 mm² maksymalna długość to 9 m; dla 1,5 mm² do 14 m. Skontaktuj się z dealerem Bose w sprawie akcesoriów.

Gdzie znaleźć numer seryjny?

Numer seryjny znajduje się na panelu połączeń modułu Acoustimass. Zapisz go i przechowuj wraz z fakturą do celów serwisowych.

INSTRUKCJA OBSŁUGI Acoustimass 3 V BOSE

Ten symbol oznacza, ze produktu nie nalezy wyrzuac raczem z innymi opadkami z gospodarstwa domowego. Produkt nalezy dostarczy do odpwiedniego mischiefa zbiorki w celu recylingu. Wsi ciwy spoosb utyilizaci y recyikungmo pormaga chronic zaosby naturalne, ludzkie zdrowie i srodowisko naturale. Aby uzyska wiej informaj na temat utyilizaci ic recyikungtoego produktu, skontaktuj sie z sanmazadem lokalyn, zo zakladem utyilizaci odpadow albo ze skelem, w ktoym prodkt zostal nabyty. Firma Bose Corporation ninejszym deklarue. zen PRODUCT jest godny z podstawomywymaganiami i zaleceniami okreslonym w dyrektywie 1999/5/WE oraz innych obwiazujacych dyrektywach UE. Pema trecd Deklaraci zgodnosci jest dostepna w vitrynie www.Bose.com/compliance.

Nazwy i zawartosci toskysznych lub szkodliewychsubstancji albo pierwiastków
Nazwa	Toksyczne lub szkodliewesubstancje albo pierwiastki
	Ofw (Pb)	Rtć (Hg)	Kadm (Cd)	Szekiortockiowy chrom (Cr(VI))	Polibromowany bifenyI (PBB)	Polibromowany difenyloeter (PBDE)
Polichlorowane bifenyI (PCB) X00000
Czeci metalowe X00000
Czeci z tworzyw szt. 000000
Głowniki X00000
Kable	X00000
0: Wskazuje, ze dana substancja toskyszna lub szkodlwa, która jest zwarta we wszystkich homogenizcnych materialach dla tej czeci, nie przykracza limitu okreslonego w normie SJ/T 11363-2006.
X: Wskazuje, ze dana substancja toskyszna lub szkodlwa, która jest zwarta w co najmiejnejdym z homogenizcncy materialów uzytych dla tej czeci, przykracza limit okreslony w normie SJ/T 11363-2006.

Prosimy wpisac i zachowac nastepujuce informace.

Numery seryne znajduja sie na panelu zlaczy modulu Acoustimass.

Numer seryjny:

Numer modelu:

Data zakupu:

Nalezy zachowac dowód zakupu razem z podręcznikiem uzytkownika.

©2015 Bose Corporation. Žadnej噤ci jej noel powelać, moyfikowac, rozpowscechniać lub wykorzystwyw winy spośb bez uzyskania pisemnégo zezwolenia.

Spistresci

Wprowadzenie

System glosnikow stereo Bose Acoustimass 4

Funkcje systemu 4

Rozpakowanie systemu 4

Przygotowanie systemu

Zalecenia dotyczace Rozmieszczenia 5

Przykladowe umiejscowienie systemu. 5

Podlaczanie glosnikow do modu Acoustimass 6

Mocowanie gtosnikow 6

Podlaczanie moduAcoustimass do odiornika lub wzmacniacza 7

Przed podlaczeniem do odbiornika lub wzmacniacza 7

Sprawdzanie systemu 7

Opis automatycznej ochry systemu 7

Konserwacja

Rozwiagywanie problemów 8

Sprawdzanie kanałow gośnikowych odiornika lub wzmacniacza 8

Czyszczenie 8

Dziaf Obslugi Klientow 8

Ograniczona gwarancja 8

Informacja techniczna

Zgodnosc 9

Zalecenia dotyczne przywodow 9

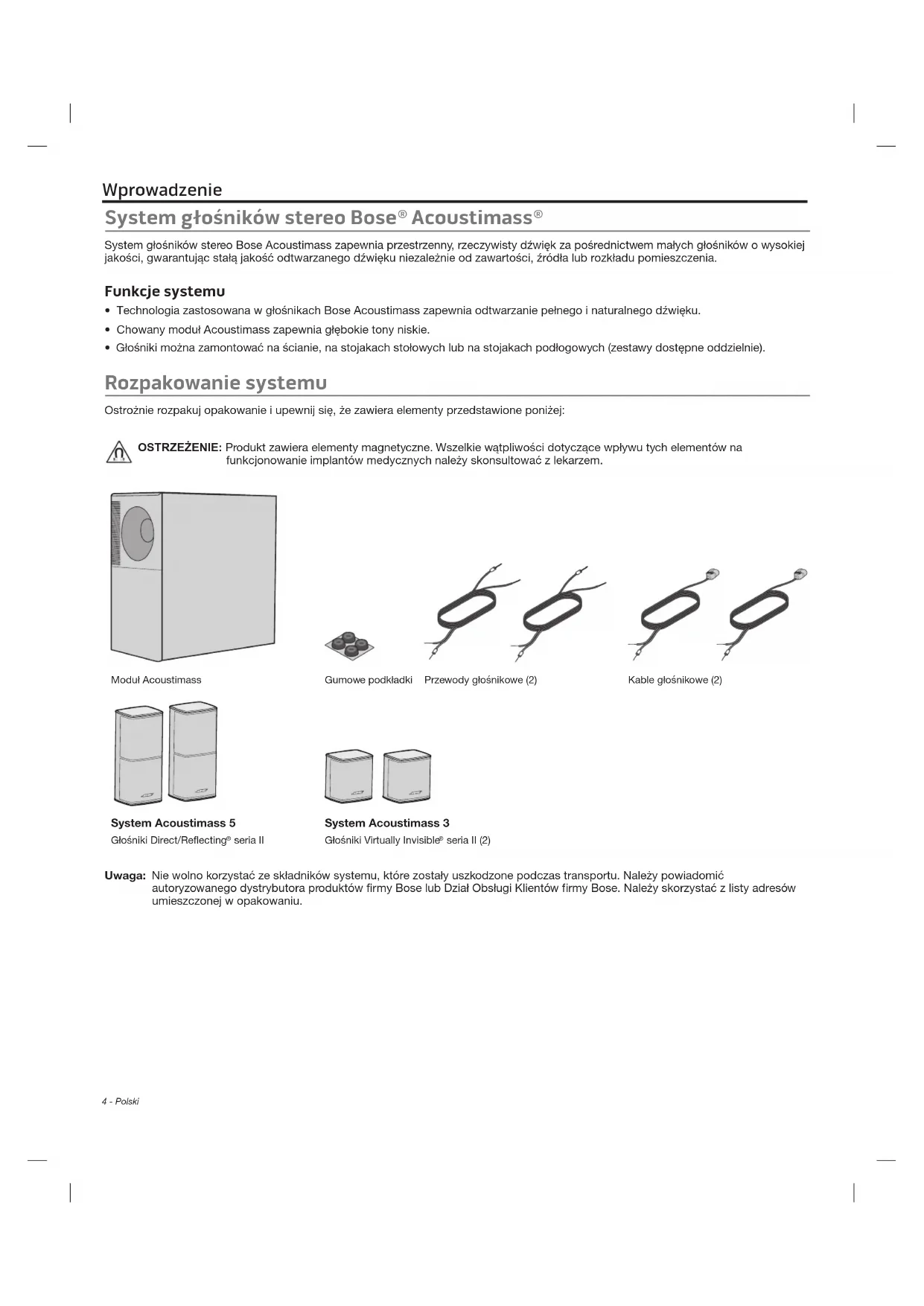

Wprowadzenie

System gólosników stereo Bose® Acoustimass®

System glosnikow stereo Bose Acoustimass zapewnia przestrzenny, rzechwystj dzwiek za posrechnictwem malych glosnikow o wysokiej jakosci, gwarantujac sta ja jakoc odwartanego dzwieku niedawartosci, zrodla lub Rozkladu pomieszczenia.

Funkcje systemu

• Technologia zastosowana w glosnikach Bose Acoustimass zapewnia odtwarzanie peñego i naturalneo dzwieku.
• Chowany modul Acoustimass zapewnia glebokie tony niskie.
  Glosniki mozna zamontowac na scianie, na stojakach stolychwch lub na stojakach podlogowch (zestawy dostepne oddzielnie).

Rozpakowanie systemu

Ostrożnie Rozpakuj opakowanie i upewnij sie, ze zawiera elementy przygodstawione ponizej:

OSTRZEZENIE: Produkt zawiera elementy magnetyczne. Wszelkie wąpliwość dotyczȩ wptywu tych elementów na funkcjonowanie implantów medycznych daneź skonsultowac z lekarzem.

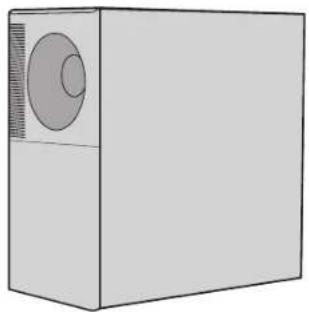

Modul Acoustimass

Gumowe podkadjaki

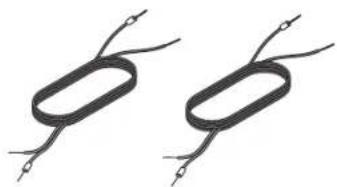

Przewody glośnikowe (2)

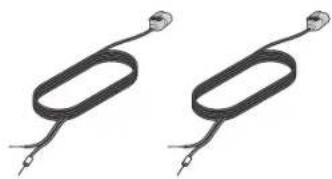

Kable glosnikowe (2)

System Acoustimass 5
Glosniki Direct/Reflecting^a seria II

System Acoustimass 3
Glosniki Virtually Invisible^a seria II (2)

Uwaga: Nie wolno korzystać ze skladników systemu, kró zostaly uszkodzone podczas transportu. Naleź powiadomic autoryzowanego dystrybutora produktów firmy Bose lub Dzial Oblugi Klientów firmy Bose. Naleź skorzystać z listy adresów umieszczonej w opakowaniu.

Zalecenia dotyczace rozmieszczenia

Umieśc system poza metalowymi szafkami i z dala od nich, z dala od innych komponentów audio-video, a takź z dala od bezpośrednich zródelciepla.

Modul Acoustimass°

• Umieść modu na gumowych podkladkach przy scianie, w odlegloi sci nie większej niż 1,5 m od naroznika. Aby zȩkaźyc poziom gołosnocki tonów niskich, umieść modu blüzej naroznika. • Wybierz stabilność powierzchnie. Wibracja moga spowodowej przy resuwanie modulu (szczególnie w przypadku glówn kW powierzchni - np. z marmuru, szkla czy wypolerowanego drewna). • Pozostaw przynejcie 5 cm odstepu między otworem a sciania. • Umieść co najmieiej 0,6 m od odiornika TV, abyuniknać zȩćoczenia magnetycznych obrazu na odiorniku TV. Zȩkaź odlegloi, jestil pojawość zȩćocenia.

Głowniki • Umieść gołycki w odlegloi sci 1-4,6 m od siebie. • Umieść gołycki co najmieiej 15 cm od jakiegokolwiek odiornika TV typu CRT (kineskopowiego).

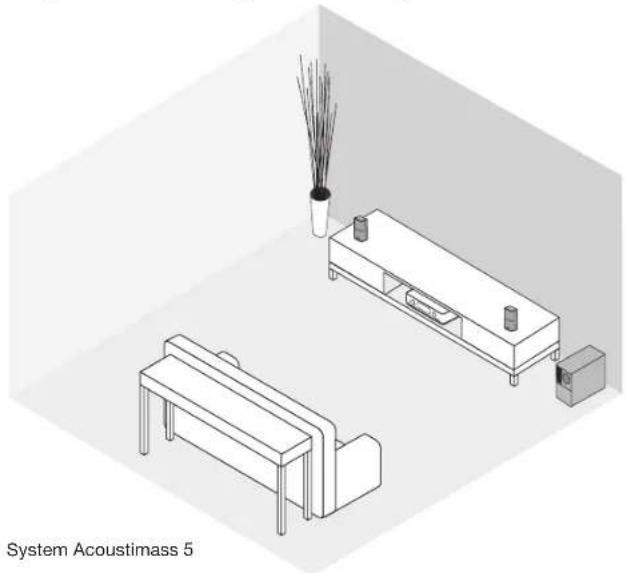

Przyktheadowe umiejscowienie systemu

Uwaga: Przymocuj gumowe podkadjki do modulu Acoustimass, aby zabezpieczy podloge.

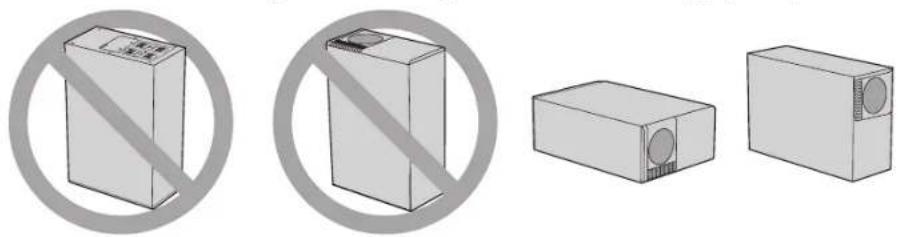

PRZESTROGA: Podczas uzywania nie ustawiaj modulu Acoustimass na loro panelu przydnim ani tylnym.

Przygotowanie systemu

Podłuczanie gólowników do moduło Acoustimass

Aby podlączyć glośniki do moduł Acoustimass, daneź uzyć dostarczonych kabli glosnikowych.

PRZESTROGA: Przed wykonaniem polaczn wyłacz i wypnij z sieci zasilania wzystkie componenty.

1. Wsun wtyczke L lewego kabla glosnikowego do lewego glosnika etykieta skierowan a do dolu.
2. Wsu wtzck R prawego kabla glosnikowego do prawego glosnika etykieta skierowan do dolu.

System Acoustimass 3

System Acoustimass 5

PRZESTROGA: Nie nalezy podlaczac wzmacniacza ani odiornika bezposrednio do glosnikow. Glosniki nalezy podlaczyc do modulu Acoustimass w celu unikniecia uszkodzenia systemu.

1. Podlacz drugi koniec lewego kabla gólsnikowej do złacza L (lewy) OUTPUTSTO CUBE SPEAKERS na panelu złaczy modulu Acoustimass.

A. Wsuń przywoź d z oznaczeniem do dodatniogo (+) zlacza (z czerwonym oznaczeniem).
B. Wsuń przyzwód z bez oznaczenia do ujemnégo (-) zlacza (z czarnym oznaczeniem).

1. Powtorz krok 3 dla prawego kabla glosnikowego, podlaczajac loro przydowy do zlacza R (prawy).

Mocowanie gtośników

Gloński systemuMZa zamocawac na uchwytach sciennych,ustawi na stojakach stolowych lub stojakach podlogowych. Aby zwiekszy odlegtość między glosnikami a modulo Acoustimass, moza rownie uzyc dodatkowy przemodu glosnikowego oraz złacza Bose. Aby kuci te akcesoria, nalezy skontaktować sie z lokalnym dystrybutorem produktów firmy Bose lub odwiedzic witrynę www.Bose.com

PRZESTROGA: Nie nalezy uzywać zadnégo innego sprzȩtu do montaź gośników.

Podłuczanie modułu Acoustimass® do odbiornika lub wzmacniacza

Przewody glosnikowbez wyczek sluza do podlaczenia modlu Acoustimass do odiornika lub wzmacniacza. Niniejszy system glosnikow obsluguje odiorniki lub wzmacniacze o mocy od 10 do 200 watow na kanal, o impedancji od 4 do 8 ohmow. Nalezy skorzysta z podrecznika uzytkownika odiornika lub wzmacniacza.

PRZESTROGA: Nieprawidlowe podlączenia przyzwodów sąskowych zaskowac zaskim poziemem tonów zaskich lub ich brakiem i sączne doprowadzyc do uszkodzenia systemu.

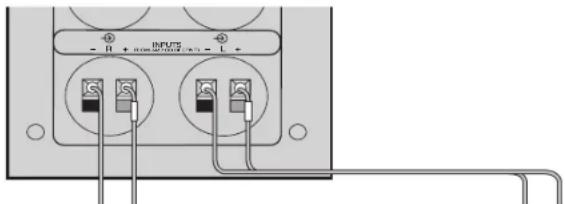

1. Podlacz przywodny glosnikowe do zlaczy INPUTS FROM AMP OR RECEIVER na tylnym panelu zlaczy modulu Acoustimass:

A. Podlacz przywod z oznaczeniem do zlokacja dodatniego (+) pary zlokcie wejsciowych oznaczonych L (lewy).
B. Podlacz przywod bez oznaczenia do zlokacja ujmennego (-) pary zlokcie wejsciowych oznaczonych L (lewy).
C. Powtorz kroki A i B dla pozwodow glośnikowych dla pary zȩczy wejsciowych oznaczonych R (prawy).

1. Podlacz drugie końce kabli do zączy glosnikowych wzmacniacza lub odiornika.

A. Podlacz przywoz z oznaczeniem podlączony do pary zlokzy wejsciowych modulu oznaczonych L (lewy) do LEWEGO dodatniego (+) zlokza wzmacniacza lub odbiornika.
B. Podlacz przywoźbe oznaczenia podlączony do pary zȩczy wejsciowych modulu oznaczonych L (lewy) do LEWEGO ujemnégo (-) zȩcza wzmacniacza lub odiornika.
C. Powtór kroki A i B dla przywodu podlączonego do pary zȩczy wejsciowych moduł Acoustimass oznaczonych R (prawy) oraz PRAWEJ pary zȩczy wejsciowych wzmacniacza lub odiornika.

Przed podtaczeniem do odbiornika lub wzmacniacz:

• Upewnij sie, ze zadna z zyl przywodu z zadnego ze zlaczy nie styka sie z innym zlaczm. Takie „zmostkowane" przywodny wywojag zwarecia, ktore moga doprowadzic do uszkodzenia odiornika lub wzmacniacza.
• Aby uniknac uszkodzenia glosnikow, sprawd z poprawnosc wszystkich polaczei. Upewnij sie, ze glosniki sa podlaczone do modulu, a nie bezposrednio do wzmacniacza lub odiornika.

Sprawdzanie systemu

Po podłaczeniu do zasilania wzmacniacz i modulu Acoustimasse system powinien zachowywać sie w nastepujczy spośb:

• Po przyȩczeniu we wzmacniaczu balansu w lewo dzwiek dochodzi wylącznie z lewego gólınika modulu Acoustimass.
• Po przyaczeniu we wzmacniaczu balansu w sprawo dzwiek dochodzi wylącznie z sprawego glosnika modut Acoustimass.
• Po ustawieniu balansu w pozycji centralnej muzyka i niskie tony powinny miec tak a sama lub Wieksza glosno sc ni z przy ustawieniu balansu w lewo lub w prawo.

Jesli system nie zachowujie sie w opisany spośob, nalezy sprawdzić,czy wszystkie przewody są prawidlowo podlaczone (dodatni dodatniego, ujemny do ujemnégo). Jesli system nadal nie działa poprawnie, patrz „Rozwiazywanie problemów" na stronie 8.

Opis automatycznej ochryny systemu

Podczas odwrzania dzwieku o duzej glosnosci nastepuje aktywacj obwodu automatycznej ochry systemu Acoustimass, ktory zabepiecza system prez pepieciem elektrycznym lub preczieniem. Gdy ma to mijsce, moza zaobserwowa niewielkie zmniejszenia poziumu glosnosci. Oznacu to, ze napiecie wejsciowe prerekroczylo bezpieczny poziom. Ustawianie glosnosci na takim lub wyzsym poziomie na dluzszy czas jest niezalecane.

Konserwacja

Rozwiagywanie problemów

Problem Zalecane czynnosci

Znieksztatcony dzwiiek lub brak dzwiiek

• Odlacz wzmacniacz lub odiornik od systemu i podlacz ponownie modui Acoustimass do innego poprawnie dzialajacego wzmacniacza lub odiornika. Jesli teraz system dziala, problem dotyczy wzmacniacza lub odiornika.
• Wylacz wzmacniacz lub odiornik i sprawdź prawidłowosc wszystkich połaczenia pólęź gośnikami, modulo oraz wzmacniaczem lub odiornikiem.
• Aby uzyskć dodatkowe informacja dotyczné rozwymiptywania problemów, przyȩcznych podȩcznych uzytkownika wzmacniacza lub odiornika.
  Patrz Rozdzial, Sprawdzanie kanatow glosnikowych odiornika lub wzmacniacza".

Sprawdzanie kanałów gólownikych odiornika lub wzmacniacza

Jesli jeder z glosnikow nie odtwarza dzwieku lub emitowany przyez niego dzwiek jest znieksztalcony, moze to oznaczać, ze kanai glosnikowy wzmacniacza lub odiornika jest uszkodzony.

1. Odacz oba kable glosnikowe od wzmacniacza lub odtwarzacza.
2. Podlacz kabel ze zlacca modulu Acoustimass 念 oznaczonego L INPUTS do sprawego zlacza glosnikowego we wzmacniaczu lub odbiomiku.
3. Odlacz oba kable glosnikowe od wzmacniacza lub odtwarzacza. Podlacz kabel ze zlacza moduAcoustimassOznaczonego L INPUTS do prawego zlacza glosnikowego we wzmacniaczu lub odiorniku.
4. We wzmacniaczu lub odiorniku ustaw balans calkowiecige w prawo i wlacz zasilanie. Jesli lewy glosnik odwtarza teraz dzwiek prawidlowo, lewy kanai glosnikowy wzmacniacza lub odiornika moze byc uszkodzony.
5. Powtorz procedure sprawdzania dla prawego glosnika, podlaczajac kabel ze zlacza modu oznaczonego R INPUTS do lewego zlacza glosnikowego wzmacniacza lub odiornika.

PRZESTROGA: NIE WOLNO podlacza drugiego glosnika do kanalu, ktory moze byc uszkodzony. Jesli kanal jest uszkodzony, moze to spowodawc uszkodzenie systemu Acoustimass.

Czyszczenie

• Do czyszczenia powierzchni systemu uzy miękkiej, suchen sciereczki.
• W pouch elementow systemu nie wolno uzywac Rozpylaczy. Nie nalezy uzywac Rozpuszczalników, chemikaliow lub sroków czyszczacych zawierajacych alkohol, amoniak lub materiały scieme.
• Nalezy chronić urzadzenie przy przemostaniem sie plynów do szczelin w obudowie.
• Można odkurzac osłony gośników. Aby uniknac uszkodzenia gośników znejdujacych sie bezposrednio pod osłona, naleź uzyc niskiej mocy ssania.

Dziat Obstugi Klientów

Aby uzyskac dodatkowa pomoc, nalezy skontaktowac sie z Dzialem Oblugi Klientów firmy Bose. Nalezy skorzysta c z listy adresów umieszczonej w opakowani.

Ograniczona gwarancja

System jest objety ograniczone gwarancja. Szegőowe informace dotyczse ograniczonej gwarancji sa dostepne na dostarczonej razem z urzadzeniem karcie rejestracyjnej produktu. Na karcie moza rowniezznalezec informace dotyczse sposobu rejestracji. Rezygnacja z rejestracji nie ma wplywu na uprawniena winikajace z ograniczonej gwarancji.

Dolaczone do tego produktu informace na temat gwarancji nie dotycza Australii i Nowej Zelandii. Szegolewec informace dotyczagwarancj w Australii i Nowej Zelandii przyznalec pod adresem www.bose.com.au/warranty lub www.bose.com.nz/warranty.

Zgodnosc

Zgodny z odiornikami lub wzmacniaczami o impedancji 4-8 ohmow.

Zgodny z odiornikami lub wzmacniaczami o mocy 10-100 watów na kanal.

Moc wg standardu IEC: 50 watów na kanai

Zalecenia dotyczę przemodów

W oparciu o maksymalna dewiacje charakterystyki czestotliwośćowejwynoszcā ±0,5 dB.

GrubosćDlugosć
0,75 mm²	Maksymalnie 9 m
1,5 mm²	Maksymalnie 14 m
