Type de produit	Système d'enceintes stéréo passif avec caisson de basses et satellites
Marque	Bose
Modèle	Acoustimass 3 V
Puissance recommandée	10 à 200 W par canal
Impédance	4 à 8 ohms
Technologie	Acoustimass pour des basses profondes et naturelles
Enceintes satellites	Direct/Reflecting® série II ou Virtually Invisible® série II
Connectivité	Câbles d'enceinte (fournis) avec bornes à vis
Installation murale	Possible avec supports optionnels (vendus séparément)
Protection	Circuit de protection automatique contre les surcharges
Nettoyage	Chiffon doux et sec ; aspirateur basse puissance pour les grilles
Entretien	Aucun entretien particulier ; éviter liquides, aérosols et produits chimiques
Garantie	Garantie limitée (voir notice pour détails)
Compatibilité	Amplificateurs et récepteurs stéréo (10-200 W, 4-8 Ω)
Contenu du carton	Module Acoustimass, 2 enceintes, câbles d'enceinte (2), pieds en caoutchouc (2)
Numéro de série	Sur le panneau de connexion du module Acoustimass

FOIRE AUX QUESTIONS - Acoustimass 3 V BOSE

Comment brancher les enceintes au module Acoustimass ?

Utilisez les câbles d'enceinte fournis. Insérez la fiche marquée L dans l'enceinte gauche et R dans l'enceinte droite, étiquette vers le bas. Raccordez l'autre extrémité aux bornes OUTPUTS TO CUBE SPEAKERS du module (L pour gauche, R pour droit), en respectant les polarités (fil avec bague sur la borne rouge +, fil uni sur la borne noire -).

Comment connecter le module Acoustimass à mon amplificateur ?

Utilisez les fils d'enceinte sans fiches. Raccordez-les aux bornes INPUTS FROM AMP OR RECEIVER du module : fil avec bague sur la borne positive (+) rouge, fil uni sur la borne négative (-) noire pour chaque canal (L et R). Puis reliez l'autre extrémité aux bornes d'enceinte de l'amplificateur en respectant les polarités.

Quelle est la puissance recommandée pour l'amplificateur ?

Le système est compatible avec les amplificateurs ou récepteurs délivrant 10 à 200 watts par canal sous une impédance de 4 à 8 ohms.

Où placer le module Acoustimass pour optimiser les basses ?

Placez le module sur ses pieds en caoutchouc contre un mur, à environ 1,5 m d'un angle. Rapprochez-le de l'angle pour augmenter les graves. Laissez au moins 50 mm entre l'ouverture et le mur, et éloignez-le d'au moins 0,6 m d'un téléviseur pour éviter les interférences magnétiques.

Puis-je fixer les enceintes au mur ?

Oui, les enceintes peuvent être installées sur un support mural, un pied de table ou un pied de sol. Des kits de fixation sont disponibles séparément chez votre revendeur Bose. Utilisez uniquement des supports Bose approuvés.

Que faire si le son est déformé ou absent ?

Vérifiez d'abord tous les câbles et les polarités. Testez le module avec un autre amplificateur pour isoler le problème. Si une seule enceinte ne fonctionne pas, échangez les câbles pour vérifier le canal de l'amplificateur. Consultez la section Résolution des problèmes de la notice.

Comment nettoyer le système ?

Utilisez un chiffon doux et sec pour la surface. Pour les grilles, utilisez un aspirateur à faible puissance pour ne pas endommager les haut-parleurs. N'utilisez jamais de solvants, produits chimiques ou aérosols. Évitez que du liquide pénètre dans les ouvertures.

Que signifie la protection automatique ?

À volume élevé, le circuit de protection s'active pour éviter les dommages électriques. Le volume diminue légèrement, indiquant que la puissance dépasse les niveaux de sécurité. Réduisez le volume pour désactiver la protection.

Puis-je utiliser un câble d'enceinte plus long ?

Oui, vous pouvez utiliser un câble d'enceinte plus long et un connecteur Bose. Pour une section de 0,75 mm², la longueur maximale est de 9 m ; pour 1,5 mm², jusqu'à 14 m. Contactez votre revendeur Bose pour les accessoires.

Où trouver le numéro de série ?

Le numéro de série se trouve sur le panneau de connexion du module Acoustimass. Notez-le et conservez-le avec votre facture pour le service après-vente.

MODE D'EMPLOI Acoustimass 3 V BOSE

Informations réglementaires

C

Bose Corporation declare que ce prodit est conforme aux crites essentiels et autres dispositions de la Direite 1999/5/CE et des autres directives européennes applicables. L'attestation complète de conformité est disponible à l'adresse www.bose.com/compliance/

Noms et contenu des substances ou éléments toxiques ou dangereux
Nom	Substances ou éléments toxiques ou dangereux
	Plomb (Pb)	Mercure (Hg)	Cadmium (Cd)	Chrome hexavalent (CR(VI))	Biphényle polybromé (PBB)	Éther de diphényle polybromé (PBDE)
Polychlorobiphenyles X00000
Pièces métalliques X00000
Pièces en plastique 000000
Enceintes X00000
Câbles X00000
0: indicate que la quantité de cette substance toxique ou dangereuse contenue dans tous les composants homogènes de cette pièce est inférieure à la limite définie dans SJ/T 11363-2006.
X: indicate que la quantité de cette substance toxique ou dangereuse contenue dans au moins un des composants homogènes de cette pièce est supérieur à la limite définie dans SJ/T 11363-2006.

Rensignements à noter et conserver :

Le numero de série se trouve sur le panneau de connexion du module Acoustimass¹⁰.

Numéro de série :

Modèle :

Date d'achat :

Conservez votre facture avec cette notice d'utilisation.

©2015 Bose Corporation. Toute reproduction, modification, distribution ou autre utilise, même partielle, de ce document est interdite sans autorisation écrite préalable.

2-Francais

Table des matieres

Introduction

A propos de votre système d'enceintes stéreo Bose Acoustimass 4

4

Déballage du système 4

Installation

Conseils de positionnement 5

Example de positionnement du système 5

Connexion des enceintes au module Acoustimass 6

Installation des enceintes 6

Raccordement du module Acoustimass à votre ampli-tuner ou amplificateur 7

Avant de brancher votre ampli-tuner ou votre amplificateur 7

Vérification du système 7

Description de la fonction de protection automatique du système 7

Entretien

Résolution des problèmes 8

Vérification des canaux d'enceinte de votre ampli-tuner ou de votre amplificateur 8

Nettoyage 8

Service client 8

Garantie limitée 8

Informations techniques

9

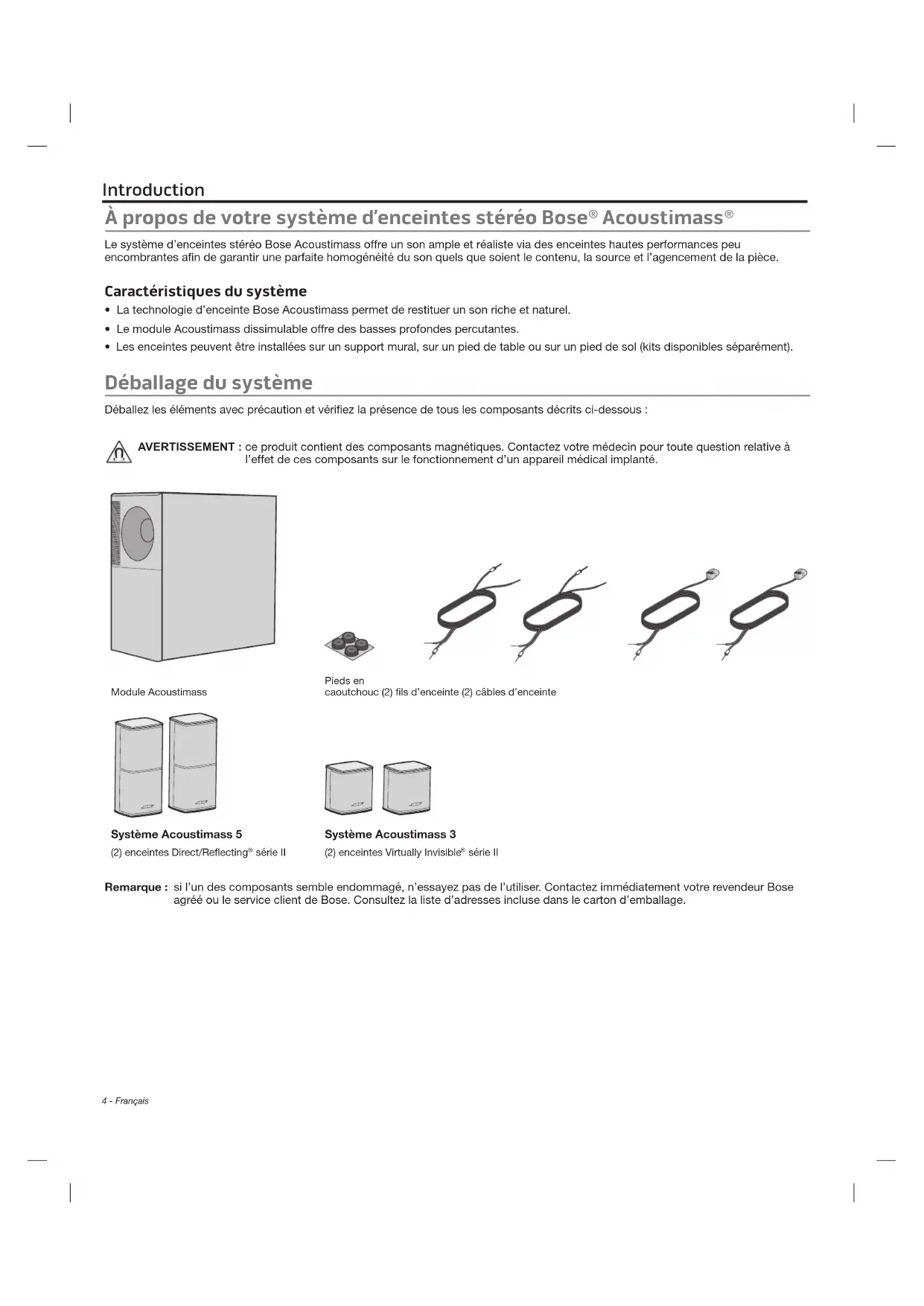

À propos de votre système d'enceintes stéreo Bose® Acoustimass®

Le système d'enceintes stéreo Bose Acoustimass offre un son ample et réaliste via des enceintes haute performances peu encourbrantes afin de garantir une parfaite homogénéité du son quels que soient le contenu, la source et l'agencement de la pièce.

\section*{Caracteristiques du système}

• La technologie d'enceinte Bose Acoustimass permet de restituer un son riche et naturel.
• Le module Acoustimass dissimulable offre des basses profondes percutantes.
• Les enceintes peuvent etre installes sur un support mural, sur un pied de table ou sur un pied de sol (kits disponibles séparation).

Déballage du système

Déballez les éléments avec précaution et vérifie la présence de tous les composants décrites ci-dessous :

AVERTISSEMENT : ce produit contient des composants magnétiques. Contactez vous mèdecin pour toute question relative à l'effet de ces composants sur le fonctionnement d'un apparéil Médical implanté.

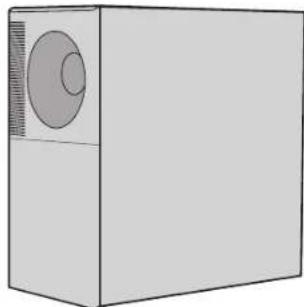

Module Acoustimass

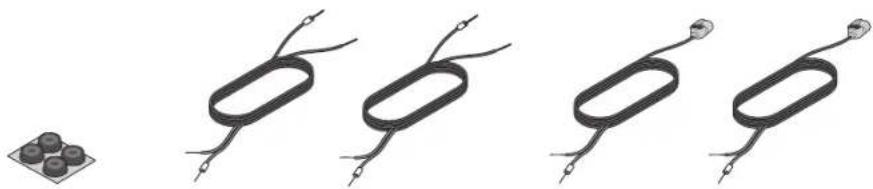

Pieds en caoutchouc (2) fils d'enceinte (2) cables d'enceinte

Système Acoustimass 5

Système Acoustimass 3
(2) enceintes Direct/Reflecting^® série II
(2) enceintes Virtually Invisible^® série II

Remarque: si l'un des composants semble endommage, n'essayez pas de l'utiliser. Contactez immédiatement votre revendeur Bose agéré ou le service client de Bose. Consultez la liste d'adresses incluse dans le carton d'emballage.

Conseils de positionnement

Placez le système à l'écart d'étagères métalliques, autres apparéils audio/video et des sources de chaleur directe.

Module Acoustimass®

• Placez le module sur ses pieds en caoutchouc contre un mur à 1,5 m de l'angle. Pour augmenter les graves, rapproche le module d'un angle. • Choisissez une surface plane et stable. Le module risque de bouger sous l'effet des vibrations, en particulier s'il est placé sur une surface lisse telle que du marbre, du verre ou du bois cière. • Laissez un espace d'au moins 50 mm entre l'ouverture et le mur. • Placez-le à au moins 0,6 m d'un téléviseur afin d'éviter les interférences magnétiques avec celui-ci. Éloignez-le davantage si des interférences continuente de se produit.

Enceintes • Éloignez les

enceintes de 1 à 4,6 m. Éloignez les enceintes d'au moins 15 cm d'un téléviseur à tube cathodique.

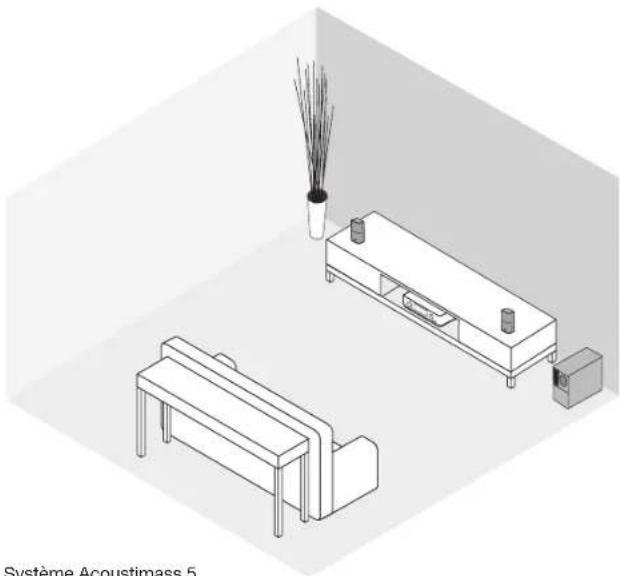

Exemple de positionnement du système

Systeme Acoustimass 5

Remarque: fixez les pieds en caoutchou au module Acoustimass afin de protégger votre sol.

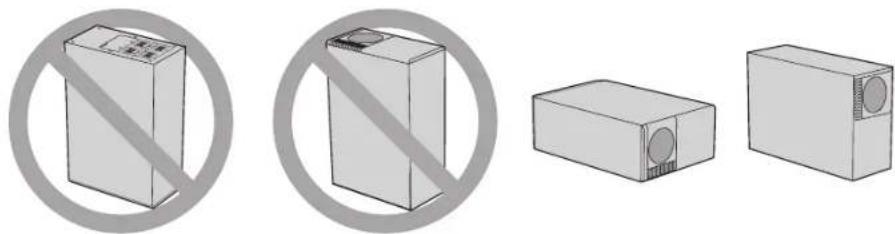

ATTENTION : veillez à ne pas placer le module Acoustimass sur son panneau avant ou arriere lorsque vous l'utilisez.

Installation

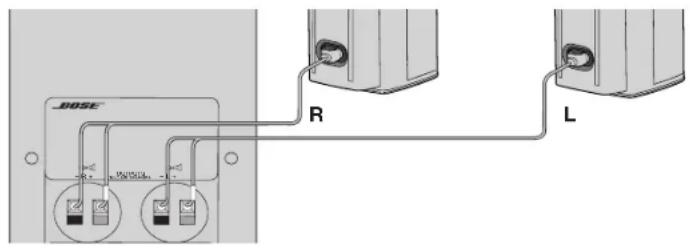

Connexion des enceintes au module Acoustimass

Utilisez les deux cables d'enceinte fournis pour raccorder vos enceintes au module Acoustimass.

ATTENTION : mettez tous les composants hors tension et débranchez-les avant de proceder aux raccordements.

1. Insérez la fiche L du cable d'enceinte gauche dans l'enceinte gauche en orientant l'étiquette vers le bas.
2. Insérez la fiche R du cable d'enceinte droit dans l'enceinte droite en orientant l'étiquette vers le bas.

Systeme Acoustimass 3

Système Acoustimass 5

ATTENTION: ne raccordez pas toute amplificateur ou ampli-tuner directement aux enceintes. Raccordez les enceintes au module Acoustimass pour éviter d'endommager votre système.

1. Raccordez l'autre extrémité du cable d'enceinte gauche à la borne OUTPUTSTO CUBE SPEAKERS L (gauche) sur le panneau de connexion du module Acoustimass.

A. Insérez le fil portant une bague dans la borne positive (+) de couleur rouge.
B. Insérez le fil un dans la borne positive (+) de couleur noire.

1. Repetez l'etape 3 pour le cable d'enceinte droit en raccordant les fils à la borne R (droite).

Installation des enceintes

you pouze instaler les enceintes sur un support mural, un pied de table ou un pied de sol. Vou puez par ailleurs utilise un autre fil d'enceinte et un connecteur Bose pour augmenter la distance entre les enceintes et le module Acoustimass. Pour acheter ces accessoires, contactez your revendeur Bose ou consultez la page www.Bose.com

ATTENTION : n'utilise aucun autre support pour fixer les enceintes.

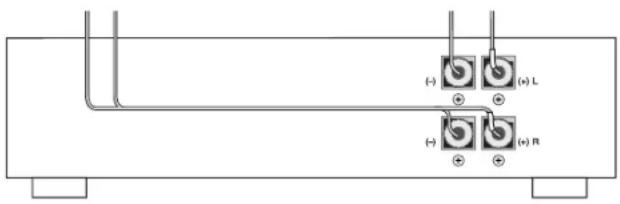

Raccordement du module Acoustimass® à votre ampli-tuner ou amplificateur

Les fils d'enceinte sans fiches permettent de raccorder le module Acoustimass à votre ampli-tuner ou amplificateur. Notre système d'enceintes est compatible avec les ampli-tuners ou amplificateurs dont la puissance est comprise entre 10 et 200 watts par canal avec une impédance de 4 à 8 ohms. Consultez la notice d'utilisation de votre ampli-tuner ou de votre amplificateur.

ATTENTION: un cablage incorrect risque de réduire considérablement les basses (voire de les supprimer) et d'endommager le système.

1. Raccordez les fils d'enceinte aux bornes INPUTS FROM AMP OR RECEIVER sur le panneau arriere du module Acoustimass :

A. Raccordez le fil portant une bague à la borne positive (+) de la paire de bornes d'entrée L (gauches).
B. Raccordez le fil uni à la borne négative (-) de la paire de bornes d'entrée L (gauches).
C. Repetez les étapes A et B avec l'autre fil d'enceinte pour la paire de bornes d'entrée R (droites)

1. Raccordez les autres extrémités des cables aux bornes d'enceinte de votre amplificateur ou ampli-tuner.

A. Raccordez le fil portant une bague (connecté à la paire de bornes d'entrée L (gauches) sur le module) à la borne positive LEFT (+) de l'amplificateur ou de l'ampli-tuner.
B. Raccordez le fil uni (connecté à la paire de bornes d'entrée L (gauches) sur le module) à la borne négative LEFT (-) de l'amplificateur ou de l'ampli-tuner.
C. Repétez les étapes A et B avec le fil raccordé à la paire de bornes d'entrée R (droites) sur le module Acoustimass et la paire de bornes d'entrée RIGHT sur l'amplificateur ou l'ampli-tuner.

Avant de brancher votre ampli-tuner ou votre amplificateur :

Veillz a ce qu'aucun brin n'entre en contact avec les bornes adjacentes. Dans le cas contraire, cela peut creer des courts-circuits qui risquent d'endommagerYOUR ampli-tuner ouvoe amplificateur.
- Verifie tous les raccordements afin d'eviter d'endommager vos enceintes. Assurez-vous que les enceintes sont raccardées au module et non directement à l'amplificateur ou à l'ampli-tuner.

Vérification du système

Mettez sous tension vous amplificateur et votre module Acoustimass, puis vérifie que le système fonctionne de la manière décrite ci-dessous :

Lorsque la commande de balance de votre amplificateur est reglee a gauche, le son doit provenir du module Acoustimass et de l'enceinte gauche uniquement.
Lorsque la commande de balance de votre amplificateur est reglee a droite, le son doit provenir du module Acoustimass et de l'enceinte droite uniquement.
Lorsque la commande de balance est reglee au centre, lessons les plus graves doivent etre identiques ou plus puissants quel que soit le reglage de cette commande (au centre, a gauche ou a droite).

Si voit syste ne fonctionne pas de la maniere decrite ci-dessus, verifiez tous les fils et assurez-vous que les polarités sont respectees (positifs a positifs et négatifs a négatifs). Si voite syste ne fonctionne always pas, consultez la section « Résolution des problèmes », page 8.

Description de la fonction de protection automatique du système

A un volume d'ecoute elevé, le circuit de protection automatique de votre système Acoustimass s'active pour éviter tout dommage électrique ou surcharge du système. Lors de l'activation de ce circuit, le volume baisse légarement. Cela indique que la puissance sonore a dépasse les niveaux de sécurité. Il est donc recommendé de ne pas dépasser ce niveau de volume.

Entretien

Résolution des problèmes

Problème Mesure corrective

Absence de son ou son déformé

• Déconnectez l'amplificateur ou l'ampli-tuner du système, puis reconnectez le module Acoustimass à un autre amplificateur ou ampli-tuner qui fonctionne correctement. Si le système fonctionne, votre amplificateur ou ampli-tuner est à l'origine du problème.
• Mettez l'amplificateur ou l'ampli-tuner hors tension, puis vérifie tous les cables qui reliient les enceintes, le module et l'amplificateur ou l'ampli-tuner.
• Consultez la notice d'utilisation de l'amplificateur ou de l'ampli-tuner pour obtenir de plus amples informations de dépannage.
  Voir « Verification des canaux d'enceinte de votre ampli-tuner ou de votre amplificateur »

Vérification des canaux d'enceinte de votre ampli-tuner ou de votre amplificateur

Si l'une des enceintes n'émet aucun son ou restitue un son déformé, il est possible que le canal d'enceinte de votre amplificateur ou ampli-tuner soit défectueux.

1. Déconnectez les deux cables d'enceinte de l'amplificateur ou de l'ampli-tuner.
2. Reconnectez le cable de la borne L INPUTS du module Acoustimass aux bornes d'enceinte droite de l'amplificateur ou de l'ampli-tuner.
3. Deconnectez les deux cables d'enceinte de l'amplificateur ou de l'ampli-tuner. Reconnectez le cable de la borne L INPUTS du module Acoustimass aux bornes d'enceinte droite de l'amplificateur ou de l'ampli-tuner.
4. Reglez la commande de balance de l'amplificateur ou de l'ampli-tuner a droite, puis metteze ce dernier sous tension. Si le son de l'enceinte gauche est désormais correct, il est possible que le canal gauche de votre amplificateur ou ampli-tuner soit defectueux.
5. Repetecz thise procdu pour verifier voite enceinte droite en reconnectant le cable de la borne R INPUTS du module aux bornes d'enceinte gauche de I'amplificateur ou de I'ampli-tuner.

ATTENTION: ne raccordez PAS l'autre enceinte au canal potentiellement defectieux. Si le canal est defectieux, il pourrait endommager votre système Acoustimass.

Nettoyage

• Vous pouvez nettoyer la surface du système avec un chiffon doux et sec.
  Nutilise pas d'areols a proximite du systeme. Nutilise pas de solvents, de produits chimiques, ni de liquides de nettoyage contenant de I'alcool, de I'ammoniac ou des substances abrasives.
  Veiliez a ce qu'aucun liquide ne pénétre dans les ouvertures.
• Vous pouvez utiliser un aspirateur pour nettoyer les grilles. Pour éviter d'endommager les haut-parleurs situés directement derrière la grille, utilisez un aspirateur de faible puissance.

Service client

Si you've aess beo d'une aide supplémentaire, contactez le service client de Bose. Consultez la listede adresses incluse dans le carton d'emballage.

Garantie limitée

Votr s t e r i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Les informations de garantie qui occuppant ce produit ne s'appliquent ni en Australiai ne en Nouvelle-Zelande. Consultez notre site Web www.bose.com.au/warranty ou www.bose.con.nz/warranty pour plus d'informations sur les conditions de garantie en Australie et Nouvelle-Zelande.

Compatibilité

Compatible avec les ampli-tuners ou les amplificateur dont la puissance est comprise entre 4 et 8 ohms

Compatible avec les ampli-tuners ou les amplificateur dont la puissance est comprise entre 10 et 100 watts par canal

Puissance CEI: 50 watts par canal

Base sur une variation maximale de la réponse en fréquence de ± 0,5 dB.

Section Longueur
0,75 mm²	9 m maximum
1,5 mm²	14 m maximum
