Johdanto

Esittelyssa Bose® Acoustimass® -stereokaiutinjärjestelma

Bose Acoustimass -stereokaiutjarestmelu tuottaa laajan tilavaikutelman ja todentuntuiista aantpiien suorituskykisten kaiuttimien avulla, joten aani kuulu yhdenu mukaisena sisallosta, lajeesta ja huoneen muodosta riippumatta.

Järestelman ominaisuudet

• Bose Acoustimass -kaiutinteknikka tuotta tayeläisen luonnollista äntä.
• Piilotettava Acoustimass®-moduuli varmistaa vaikuttavan bassotoiston.
  Kaiuttimet voidaan kiinnittaa seinaan tai poyta- tai lattiajalustoihin (sarja on hankittava erikseen).

Pakkauksenavaaminen

Avaa pakkaus varovasti. Tarkista, etta pakkaus sisaittakaikke seuraavat osat:

VAARA: Tämä laite sisältaa magneetin. Jos mielessävi on kysmyksivaikutuksesta laakietieelliseen implanttiin, ota yhteys läkärin.

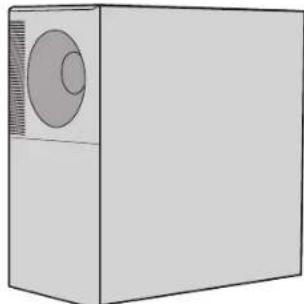

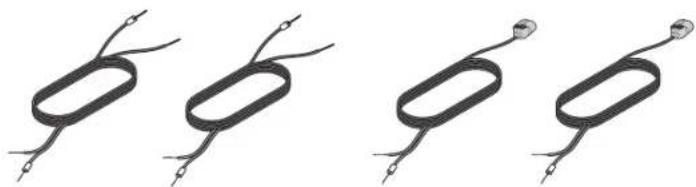

Acoustimass-moduuli Kumijalat (2) kaiutinjohtoa (2) kaiutinjohtoa

Acoustimass 5 -järestelma

(2) Direct/Reflecting* series II -kaiuttimet

Acoustimass 3 -järestelmä

(2) Virtually Invisible series II -kaiuttimet

Huomautus: Jos joku jarestelmän osa on vauroitunut, alä käytä sitä. Ota yhteys valtuutettuun Bose-jalleenmyyjän tai Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

Paikan valitseminen

Aä aseta järestelmää metalliseen kaappiin tai muiden äni- tai videolaitteiden tai lammonlåhteiden lahelle.

Acoustimass-moduuli

· Aseta moduuli kumijaloilleen 1,5 metrin etäisyddelle huoneen nurkasta. Voit tehostaa bassoäniä siirtämllä moduulin lähemmäksi nurkkaa. · Valitse vakaa ja tasainen alusta. Tärinä voi saada moduulin siirtymään varsinkin tasaisella pinnalla, kuten marmorì, lasi tai erittäin kiilävä puu. · Jatä aukon jaASNAN VÄIIN VÄHINTÄN 50 mm tilaa. · Aseta vähintään 0,6 m:n päähan televisiosta, jotta magneettikenttä ei Häritse tv-kuvaa. Jos häröitä èsiintyy, silrä moduulla kauemmas.

Kaiuttimet · Aseta kaiutt

timet 1-4,6 metrin päähän toisistaan. · Jos television on kuvaputkityyppinen, kaiuttimen tulee olla vähintään 15 cm:n päässä siità.

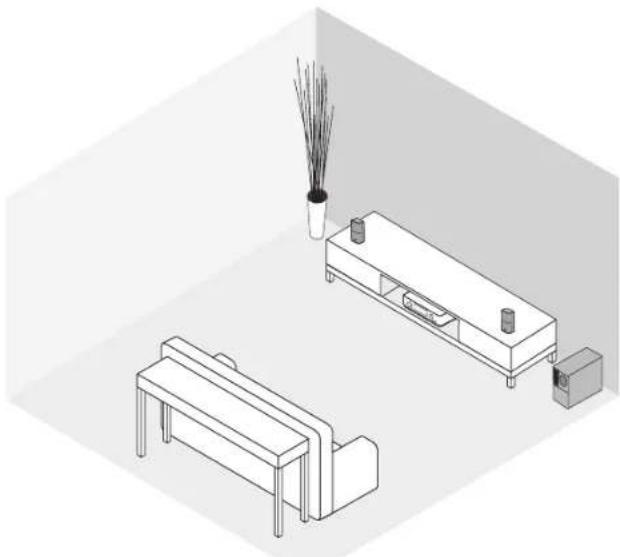

Järestelmän sijoittamisesimerkki

Acoustimass 5 -järestelmä

Huomautus: Kiinnitä Acoustimass-moduulin kumjalat lattian suojaamiseksi.

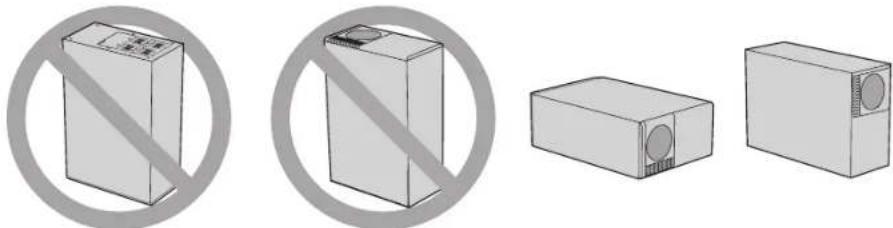

VAROITUS: Kun Acoustimass-moduuli on käytössä, älä aseta sitä etu-tai takaosa alaspän.

Ottaminen käyttoön

Kaiuttimien yhdistäminen Acoustimass-moduulin

Yhdistä kaiuttimet Acoustimass-moduulin kahden mukana toimitetun kaiutinjohdon avulla.

VAROITUS: Sammuta kaikista laitteista virta ennen johtoen yhdistämista.

1. Yhdistä vasemman kaiuttimen johdon L-liitin vasempaaan kaiutttimeen tarra alaspain.
2. Yhdistä oikean kaiuttimen johdon R-liitin oikeaan kaiuttimeen tarra alaspain.

Acoustimass 3 -järestelma

Acoustimass 5 -järestelmä

VAROITUS: Älä yhdistä vahvistinta tai vastaanotinta suoraan kaiuttimiin. Yhdistä kaiuttimet Acoustimass-moduulin, jotta järestelmä ei vauroidu.

1. Yhdista vasemman kaiuttimen johdon toinen paa Acoustimass-moduulin liitantapaneelin L (vasempaan) OUTPUTSTO CUBE SPEAKERS -liitantaan.

A. Yhdistä merkitty johto punaisella merkittyyn plusliitantaan.
B. Yhdistä merkitsemätön johto mustalla merkittyyn miinusliiäntäan.

1. Toista vaiheen 3 toimet oikeanpuoleisen kaiuttimen johdulle eli yhdista sen johtimet oikeanpuoleisiin R-liitantoihin.

Kaiuttimien asentaminen

Järestelmän kaiuttimet voidaan kiinnittä seinä- tai pöytatelineisin tai lattiajustoihin. Voit halutessasi asentaa kaiuttimet kauemmas Acoustimass-moduulista kayttamällä Bose-liitintä ja jatkojohtoa. Voit ostaa naita tarvikkeita ottamalla yhteyden Bose-jalleenmyyjän tai osoitteesta www.Bose.com.

VAROITUS: Alä kiinnita kaiuttimia millaan muilla tavoin.

Acoustimass®-moduulin yhdistäminen vastaanotttimeen tai vahvistimeen

Acoustimass-moduuli yhdistetaa vastaanotttimeen tai vahvistimeen kaiutinjohtoen avulla, joissa e ole liittimi. Kaiutinjarestmasi on yhteensopiva vastaanottimien ja vahvistimien kanssa, joiden teho on 10-200 wattia kanavaa kohden ja joiden impedanssi on 4-8 ohmia. Lisatietoja on vastaanottimen tai vahvistimen kaytttoohjeessa.

VAROITUS: Jos johdot yhdistetaan vaarin, bassoaret vaimenevat tai eivat kuulu olenkaan ja jarestelma voi vauroitua.

1. Yhdistä kaiutinjohdot Acoustimass-moduulin takapaneelin INPUTS FROM AMP OR RECEIVER liitantöihin:

A. Yhdistä merkitty johdin vasempaaan (L) plusiitantäan (+).
B. Yhdistä merkitsemetät johdin vasempaan (L) minusilitäntään (-).
C. Toista toimet A ja B toiselle kaiutinjohdolle sekä oikeanpuoleiselle (R)-liitäntäparille.

1. Yhdistä johtoen toiset paat vastaanottimen tai vahvistimen kaiutinliitantöihin.

A. Yhdistä moduulin L (vasen) -tulolitantapariin yhdistetty merkitty johto vahvistimen tai vastaanottimen VASEMMANPUOLEISEEN plusitantään (+).
B. Yhdistä moduulin L (vasen)-tulolitantöihin yhidistyetty merkitsematön johto vahvistimen tai vastaanottinen VASEMMANPUOLEISEEN miinusliitantaan (-).
C. Toista vaiheet A ja B Acoustimass-moduulin R (oikea) -tulolitantapariin yhdistetylle johdolle ja vahvistimen tai vastaanotttim OIKEANPUOLESELLE tulolitantaparille.

Ennen yhdistämista vastaanotttimeen tai vahvistimeen:

• Varmista, etta litannastä lhteva johdon saie ei kosketa tosta liitantaa. Muutoin syntyy oikosulku, joka voi vauroittaa vastaanotinta tai vahvistinta.
• Tarkista kaikki liitannat kaiuttimien vahingoittumisen valttamiseksi. Varmista, etta kaiuttimet on yhdistetty moduulin eikä suoraan vastaanottimeen tai vahvistimeen.

Järestelmän tarkistaminen

Kun vahvistimeen ja Acoustimass^®-moduiliin on yhidistytty virta, järestelmän tulee toimia seuraavasti:

• Kun vahvistimen tasapainonsäadin on kännetty vasemmalle, äntä kuuluu vain Acoustimass-moduulista ja vasemmanpuoleisesta kaiuttimesta.
  Kun vahvistimen tasapainonsädin on kännetty oikealle, äntä kuuluu vain Acoustimass-moduulista ja oikeanpuoleisesta kaiuttimesta.
• Kun tasapainonsäadin on keskellä, bassosävisen musiikin pitäisi kuulua yhtä voimakkaana tai voimakkaampina sätimen ollessa keskiasennossa kuin vasemmalla tai oikealla.

Jos jarestelmäsi ei toimi kuvatulla tavalla, tarkista, etta plusjohdot on yhdistetty pluslittantöihin ja minusjohdot minuslitantöihin. Jos jarestelmä ei vielakään toimi oikein, katso "Ongelmanratkaisu" sivulla 8.

Järnestelmän automaattinen sujaustoiminto

Jos aantkuunnellaan suurela voimakkuudella, Acoustimass-jarjestelman automaattinen suojauspiiri esta ylikuormitusa vauroittamasta jarjestelmaa. Taliin aanenvoimakkuus hiljenee hieman. Tamsoittaa, etta teho saattaa yllttau turvallisen tason. E ole susokiteltavaa pitaa anenvoimakkuutta nain lujalla pitkia aikoja.

Hoito ja kunnossapito

Ongelmanratkaisu

Ongelma Toimintaohjeet

Äantä ei kuulu tai siinä esiintyy häiriöitä.

· Irrota vahvistin tai vastaanotin järjestelmästä. Yhdistä Acoustimass®-moduili toiseen vahvistimeen tai vastaanotttimeen, joka toimii oikein. Jos järjestelmä toimii nyt, vika on vahvistimessa tai vastaanottimessa. · Katkaise virta vahvistimesta tai vastaanottimesta ja tarkista kaikki kaiuttimien ja moduulin seksä vastaanottimen tai vahvistimen väliset liitännät. · Lisätietoja on vahvistimen tai vastaanottimen käytöohjeessa. · Katso "Vastaanottimen tai vahvistimen kaiutinkanavien tarkistaminen".

Vastaanottimen tai vahvistimen kaiutinkanavien tarkistaminen

Jos jostain kaiuttimesta ei kuulu aantä tai siitä kuuluvassa aenessä esiintyy hairöitä, vahvistimen tai vastaanottimen kaiutinkanava voi olla vialinen.

1. Irota molemmat kaiutinjohdot vastaanottimesta tai vahvistimesta.
2. Yhdistä Acoustimass -moduolin L INPUTS -liitännästa låhtevä johto vastaanottimen tai vahvistimen oikeanpuoleisin kaiutinlittäntöihin.
3. Irrota molemmat kaiutinjohdot vastaanottimesta tai vahvistimesta. Yhdista Acoustimass -moduclin L INPUTS -liitannastä lhteva johto vastaanottimen tai vahvistimen oikeanpuoleisin kaiutinlitantöihin.
4. Kännä vahvistimen tai vastaanottimen tasapainnsään kokonaan oikealle. Kytke virta. Jos äni kuuluu nyt vasemmasta kaiuttimesta oikein, vahvistimen tai vastaanottimen vasen kanava voi olla vialinen.
5. Tarkista oikeanpuoleinen kaiutin toistamalla toimet. Yhdistä moduulin R INPUTS -liitannastä låhtevä johto vastaanottimen tai vahvistimen vasemman kaiuttinen liitantöihin.

VAROITUS: ALA yhdista toista kaiutinta mahdollisesti vialseen kanavaan. Jos kanava on vialinen, Acoustimass-jarjestelm voi vauroitua.

Puhdistaminen

• Pyyhi järestelmän pinta pehmeällä kuivalla liinalla.
• Älä käytä järestelmän lähellä mitään sumutettavia aineita. Älä käytä liuottimia, kemikaaleja tai puhdistusaineita, joissa on alkoholia, ammoniakkia tai hankausaineita.
  Varo, ettei aukkoihin paae nesteita.
• Voit myös imuroida säleikön varovaisesti. Voit välttä suoraan säleikön suojakankaan takana sijaitsevan yksikon vahingoittumisen painamalla vain kevyesti.

Asiakaspalvelu

Saat lisatietoja ottamalla yhteyden Bose ^® -asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

Rajoitetti takuu

Järestelmällä on rajoitettu takuu. Rajoitetun takuun lisätiedot ovat järestelman mukana toimitetussa rekisteröintikortissa. Kortissa kerrotaan takuun rekisteröimisetä. Rekisteröinnin laiminlyöminen ei vaikuta rajoitetttuun takuuseen.

Täm tuotteen mukana toimitet tut sukutiedot eivat ole voimassa Australiassa eivatkä Uusi-Seelannissa. Oositteessa www.bose.com.au/warranty ja www.bose.com.nz/warranty kerrotaan Australiassa ja Uusi-Seelannissa voimassa olevasta takuusta.

Yhteensopivuus

Yhteensopiva 4-8 ohmin vastaanottimien tai vahvistimien kanssa

Yhteensopiva 10-100 watin kanavakohtaisen tehon tuottavien vastaanottimien tai vahvistimien kanssa

IEC-luokitus: 50 wattia kanavaa kohden

Johtosuositukset

Perustuen enintaan ± 0,5 dB:n tajuusvaiheluu

Läpimitta Pituus
18 (0,75 mm²)	Enintään 9 metriä
16 (1,5 mm²)	Enintään 14 metriä
