GEBRUIKSAANWIJZING Acoustimass 3 V BOSE

Wettelijk verplichte informatie

Dit symbol betekent dat het product Niet mag worden weggegood als huishoudelijk afval enaar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de mensijlei gezondheid en het milieu te beschemen. Voor更是 informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u wont, de afvalwerkingsservice, de of winkel waar u dit product hebgetecht.

Bose Corporation verkaart hierbij dat dit product voldoet aan de essentiele vereisten en andere relevante bepalingen van richtlij 1999/5/EG en alle andere vereisten van de van toepassing zijnde EU-richtlijn. De volledige conformiteitsverklaring kunt u vinden op www.Bose.com/compliance.

Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen
Naam onderdeel	Giftige of gevaarlijke stoffen en elementen
	Lood (Pb) Kwik	Hg) Cadmium (Cd) Zesw	aardig chrom (Cr(VII)) Polybroombifenyl (PBB) Poly	broomdifenylether (PBDE)
PCB's X00000
Metalen onderdelen X00000
Plastic onderdelen 000000
Luidsprekers	X00000
Kabels	X00000
0: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materielen van dit onderdeel onder de maximaal toegelaten waarden in SJ/T 11363-2006 ligt.
X: Geeft aan dat de giftige of gevaarlijke stof in minstens een van de voor dit onderdeel gebrukte homogene materielen boven de maximaal toegelaten waarden in SJ/T 11363-2006 ligt.

Vul het volgende in en bewaar deze informatatie voor uw administratie.

De serienummers kunt u vinden op het aansluitpaneel van de Acoustimass ^® -module.

Serienummer:

Modelnumber:

Aankoopdatum:

Bewaar uw ontvangstbewijs samen met deze gebruikershandleiding.

©2015 Bose Corporation. Niets in deze uitgave mag worden gereprodueerd, gewijzigd, gedistribuereerd of op andere wijze gebruikt zonder vooraafgaande schrifelijke toestemming.

Inhoudsopgave

Inleiding

Over uw Bose Acoustimass-stereoluidsprekersystem 4

Eigenschappen van het system 4

Het systeme uitpakken 4

Installatie

Richtlijnen voorplaatsing 5

Voorbeeld van deplaatsing van het systeme 5

De luidsprekers op de Acoustimass-module aansluten 6

De luidsprekers bevestigen 6

De Acoustimass*module op uw ontvanger of versterker aansluten 7

Alvorens uw ontvanger of versterker op het lichtnet aan te sluiten 7

Het systemeymontroleren 7

Automatische systeembescherming begrijpen 7

Verzorging en onderhoud

Problemen oplossen 8

De luidsprekerkanalen van uw ontvanger of versterker controeren 8

Schoonmaken 8

Klantenservice 8

Beperkte garantie 8

Technische informatie

9

Aanbevelingen voor de draden 9

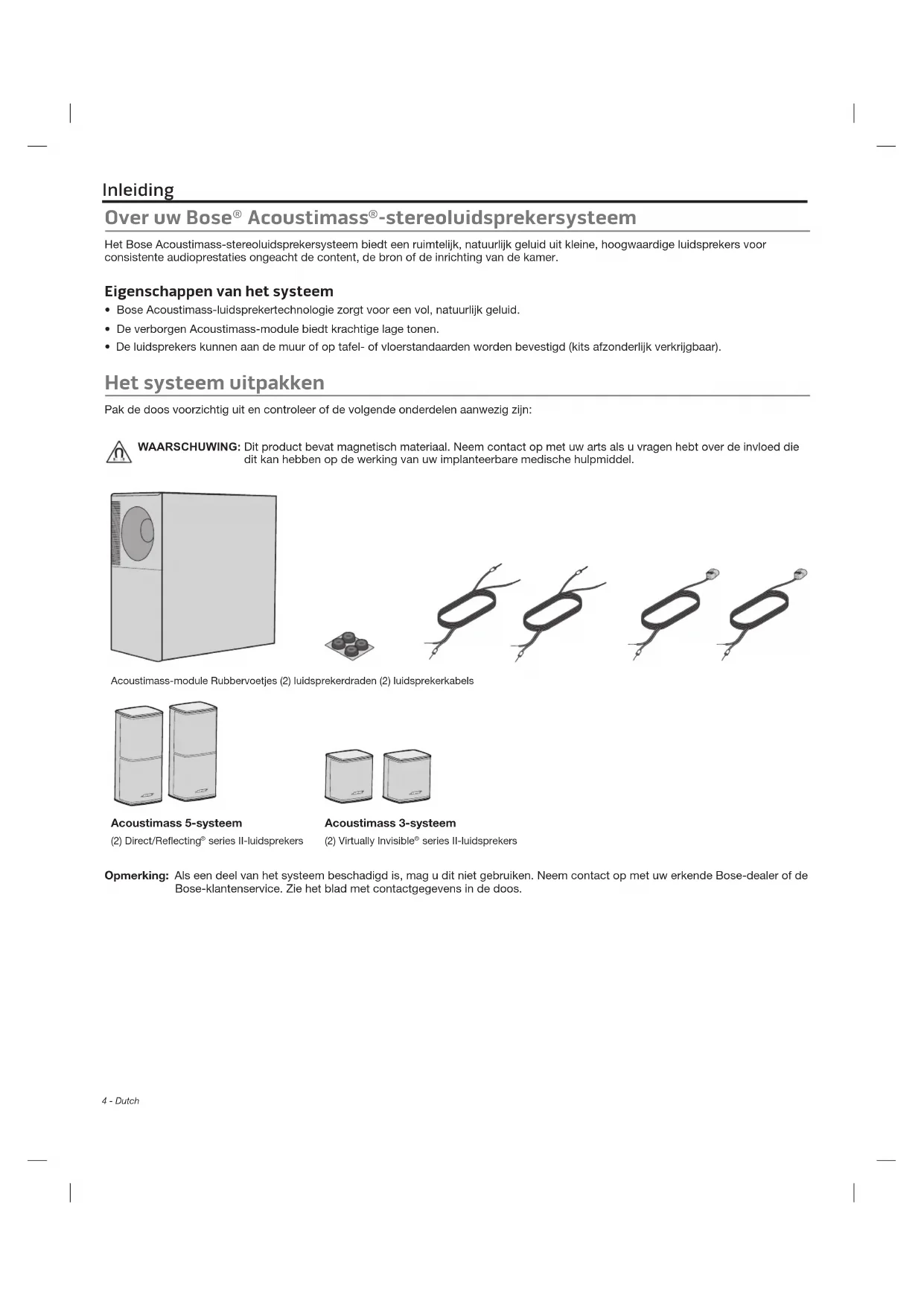

Inleiding

Over uw Bose® Acoustimass®-stereoluidsprekersysteme

Het Bose Acoustimass-stereoluidsprekersystemeem biedt een ruimtelijk, natuurlijk geluid uit kleine, hoogwaardige luidspekers voor consistente audioprestaties ongeacht de content, de bron of de inrichting van de kamer.

Eigenschappen van het systeme

• Bose Acoustimass-luidspreketechnologie zorgt voor een vol, natuurlijk geluid.
• De verborgen Acoustimass-module biedt krachtige lage tonen.
• De luidspekers konnen aan de muur of op tafel- of vloerstandaarden worden bevestigd (kits afzonderlijk verkrrijgbaar).

Het systeme uitpakken

Pak de doos voorzichtig uit en controller of de volgende onderden aanwezig zijn:

WAARSCHUWING: Dit product bevat magnetisch materialaal. Neem contact op met uw arts als u vragen hebbt over de invloed die dit kan hebben op de werking van uw implanteerbare medische hulpmiddel.

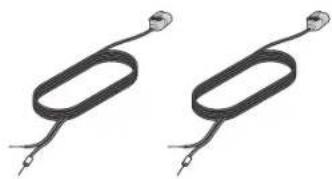

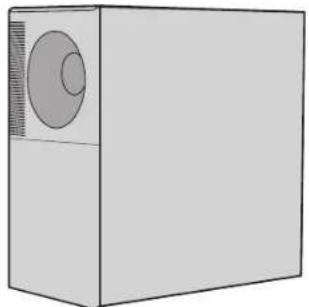

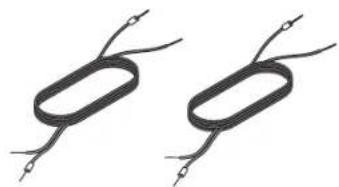

Acoustimass-module Rubbervoetjes (2) luidsprekerdraden (2) luidsprekerkabels

Acoustimass 5-system

(2) Direct/Reflecting* series II-luidsprekers

Acoustimass 3-system

(2) Virtually Invisible* series II-luidsprekers

Opmerking: Als een deel van het systeme beschadigd is, mag u dit Niet gebruiken. Neem contact op met uw erkende Bose-dealer of de Bose-klantenservice. Zie het blad met contactgeevens in de doos.

Richtlijnen voorplaatsing

Plaats het systemen Niet in of in de buurt van metalen kasten, andere audio-/videocomponenten en directe warmtebronnen.

Acoustimass®-module

• Plaats de module op+zijn rubbervoetjes langs een muur binnen 1,5 m van de hoek. Plaats de module richter bij een hoek ommeer lage tonen te krijgen.Kies een stabel en vlak oppervlak. Trillingen+kennen erto leiden dat de module gaat schuiven, met name op gladdeoppervlakken zoals märmer, glas of gepolijst hout.Laat ten minste 50 mm ruimte tussen de opening en de muur.Plaats op een afstand van ten minste 0,6 m van een tv om magnetische interferentie met het tv-beeld te voorkomen. Plaatsde module verder weg als er nog steeds storing is.

Luidsprekers • Plaats de

Luidsprekers 1 - 4,6 muit elkaar.Plaats de luidsprekers ten minste 15 cm van een CRT-TV (beeldbuis).

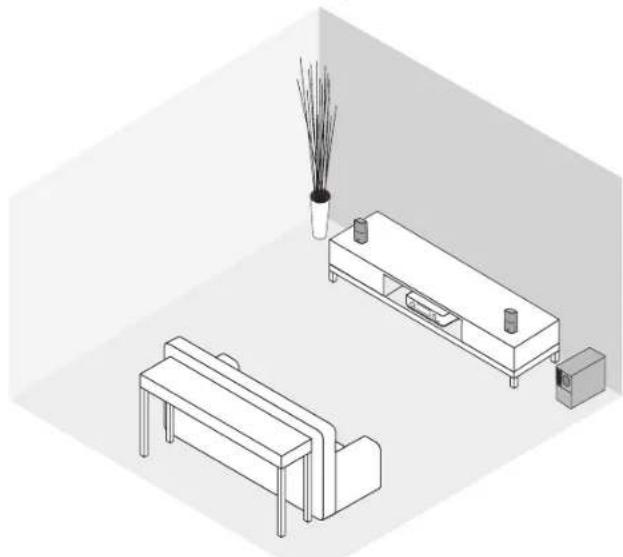

Voorbeeld van deplaatsing van het systeme

Acoustimass 5-systeem

Opmerking: Bevestig de rubbervoetjes aan de Acoustimass-module om de vloer te beschemen.

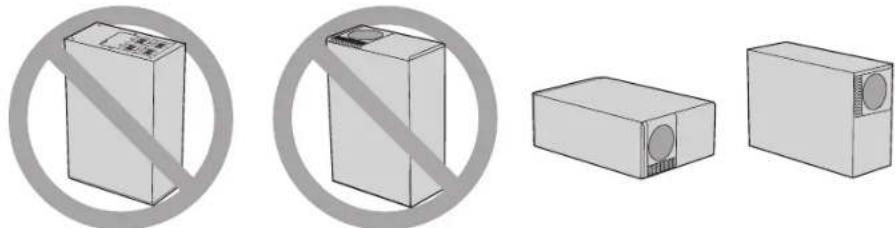

LET OP: Plaats de Acoustimass-module Niet op de Voorkant of achterkant wanner deze in gebruik is.

Installatie

De luidsprekers op de Acoustimass-module aansluiten

Gebruik de twee bijgeleverde luidsprekerkabels om de luidsprekers op de Acoustimass-module aan te sluiten.

LET OP: Zet alle componenten af en koppel alle stekkers los voordat u de aansluitingen maakt.

1. Sluit de L-stekker van de kabel van de linkerliquidspreker aan op de linkerliquidspreker, met het label omlaag gericht.
2. Sluit de R-stekker van de kabel van de rechterluidspreker aan op de rechterluidspreker, met het label omlaag gericht.

Acoustimass 3-system

Acoustimass 5-system

LET OP: Sluit uw versterker of ontvanger Nietrechtstreeks op de luidspekers aan. Sluit de luidspekers aan op de Acoustimass-module om schade aan het systeme te vermijden.

1. Sluit het andere uiteinde van de kabel van de linkerluidspreker aan op de L (linker) OUTPUTSTO CUBE SPEAKERS-klem op het aansluitpaneel van de Acoustimass-module.

A. Steek de draad met marketing in de positieve (+) klem (met de rode marketing).
B. Steek de draad zonder markering in de negatieve (-) klem (met de Zwarte markering).

1. Herhaal stap 3 voor de kabel van de rechterluidspreker en sluit de draden waarvan aan op de R (rechtter) klem.

De luidsprekers bevestigen

U kunt de systeemluidsprekers op wandsteunen, tafelstandaarden of vloerstandaarden plaatsen. U kunt ook een extra luidsprekerdraad en een Bose-connector gebruiken om de afstand tussen de luidsprekers en de Acoustimass-module te vergroten. Als u deze accessoires wilt kopen, neem dan contact op met uw plaatelijkke Bose-dealer of gaat u maar www.Bose.com

LET OP: Gebruik geen ander bevestigingsmaterialaal voor de luidspekers.

De Acoustimass®-module op uw ontvanger of versterker aansluten

De luidsprekerdraden zonder stekkers dienen om de Acoustimass-module op uw ontvanger of versterker aan te sluiten.

Uw luidsprekersysteme merkt met ontvangers of versterkers van 10 tot 200 W per kanaal met een impedantie van 4 tot 8 ohm. Zie de gebruikershandleiding van uw ontvanger of versterker.

LET OP: Als de draden verkeerd worden aangesloten leidt dit tot weinig of geen lage tonen en kan dit het system beschadigen.

1. Sluit de luidsprekerdraden aan op de INPUTS FROM AMP OR RECEIVER-klemmen op het achterpaneel van de Acoustimass-module:

A. Sluit de draad met marking aan op de positieve (+) klem van het L (linker)aar ingangsklemmen.
B. Sluit de draad zonder markings aan op de negatieve (-) klem van het L (linker) paar ingangsklemmen.
C. Herhaal stap A en B met de andere luidsprekerdraad voor het R (rechter)aar ingangsklemmen.

1. Sluit de andere uiteinden van de kabels aan op de luidsprekerklemmen van uw versterker of ontvanger.

A. Sluit de draad met marketing die is aangesloten op het L (linker)aar ingangsklemmen op de module aan op de LINKER positieve (+) klem op uw versterker of ontvanger.
B. Sluit de draad zonder markering die is aangesloten op het L (linker) paar ingangsklemmen op de module aan op de LINKER negatieve (-) klem op uw versterker of ontvanger.
C. Herhaal stap A en B met de draad die is aangesloten op het R (rechte) paar ingangsklemmen op uw Acoustimass-module en het RECHTER paar ingangsklemmen op uw versterker of ontvanger.

Alvorens uw ontvanger of versterker op het Lichtnet aan te sluiten:

• Controller of er geen draadjes van een klem een andere klem raken. Dergelijkke "brugdraden" leiden tot kortsluiting, waardoor uw ontvanger of versterker kan worden beschadigd.
• Controller alle aansluitingen om schade aan uw luidspekers te voorkomen. Zorg dat de luidspekers op de module waar aangesloten en Nietrechtstreeks op de versterker of ontvanger.

Het systeme controleren

WanneruwversterkerenAcoustimass*-moduleaanstaan,hoort het systeme als volgtreageren:

• Met de balansknop op de versterkeraar links gedraaid,komt er alleen geluid uit de Acoustimass-module en de linkeruidspreker.
• Met de balansknop op de versterker waar rechts gedraaid, komt er alleen geluid uit de Acoustimass-module en de rechterluidspreker.
• Met de balansknop in de middelste stand hoog muziek met lage tonen hetzelfde te zich als of harder dan dan met de knop maar links of rechts gedraaid.

Als uw systeme niet reageert als beschreven, controlleren dan alle draden om te zien of deze goed zich aangesloten, positief op positief en negatif op negatif. Als uw systeme nog alttijd niet goed reageert, raadpleeg dan "Problemen oplossen" op pagina 8.

Automatische systeembescherming begrijpen

Wanneer het Acoustimass-system op een hoog volume speelt, worden het automatische beschemmingscircuit van het systeme ingeschaken om schade aan het systeme door elektrische belasting of overbelasting te voorkomen. Wanneer dit geeurt,kest u merken dat het volume enigszins daalt. Dit wijst erop dat het ingangsvermogen de veilige waarden heeft overschreden. Er worden afgeraden om het volume gedurende langere tijd op of boven dieze waarde in te stellen.

Verzorging en onderhoud

Problemen oplossen

Probleem Wat te doeen

Vervormd of geen geluid

• Koppel de versterker of ontvanger los van het systeme en sluit de Acoustimass®-module verwolgens aan op een andere versterker of ontvanger die goed werkt. Als het systeme nu wel werkt, zit het probleem in uw versterker of ontvanger. • Zet de versterker of ontvanger uit en controllerer alle aansluitingen:tussen de luidsprekers, de module en de versterker of ontvanger. • Raadpleeg de gebruikershandleiding van uw versterker of ontvanger voor meer informatie over het oplossen van problemen. • Zle “De luidsprekerkanalen van uw ontvanger of versterker controeren”.

De luidsprekerkanalen van uw ontvanger of versterker controeren

Als een van de luidsprekers geen geluid of een verrormd geluid geeft, kan hetijken dat het luidsprekerkanaal van uw versterker of ontvanger defect is.

1. Koppel beide luidsprekerkabels los van de versterker of ontvanger.
2. Sluit de kabel van de L INPUTS van de Acoustimass -module opnieuw aan op de klemmen voor de rechterluidspreker op de versterker of ontvanger.
3. Koppel beside luidsprekerkabels los van de versterker of ontvanger. Sluit de kabel van de L INPUTS van de Acoustimass®-module opnieuw aan op de klemmen voor de rechterluidspraker op de versterker of ontvanger.
4. Zet de balansregeling van de versterker of ontvanger volledig maar rechts en zet deze aan. Als de linkerluidspreker nu goed werkt, kan het zich dat het linkerluidsprekerkanaal van uw versterker of ontvanger defect is.
5. Herhaal dit om uw rechterluidspreker te controleren, door de kabel van de R INPUTS op de module opnieuw aan te sluiten op de klemmen voor de linkerluidspreker op de versterker of ontvanger.

LET OP: Sluit de andere luidspreker NIET aan op het mogelijk defecte kanaal. Als het kanaal defect is, kan dit leiden tot schade aan het Acoustimass-system.

Schoonmaken

• Maak de buitenkant van het systeme schoon met een zachte, droge doeK.
• Gebruik geen spuitbussen in de buurt van het system. Gebruik geen oplosmiddelen, chemicalien of schoonmaakproducten die alcohol, ammoniak of schuurmiddelen bevatten.
  Zorg dat er geen vloeistof in openings worden gemorst.
• U kurz de luidspekerroosters voorzichtig stofzuigen. Om schade aan de drivers die zich direct acheer het rooster bevinden te voorkomen, mag u Niet hard drukken.

Klantenservice

Voor verdere hulp neemt u contact op met de Bose-klantenservice. Zie het blad met contactgevevens in de doos.

Beperkte garantie

Voor uw systeme geldt een beperke garantie. Informatie over de beperkte garantie wordt vermeld op de productregistratiekaart in de doos. Zie de kaart voor informatie over hoe u het product registreert. Als u het product Niet registreert, is dit nicht van invloed op uw rechten onder de beperkte garantie.

De bij dit product verstrekte garantie-informatie is nicht van toepassing in Australi en Nieuw-Zeeland. Zie once website op www.bose.com.au/warranty of www.bose.co.nz/warranty voor informatie over de garantie voor Australi en Nieuw-Zeeland.

Compatibility

Compatible met ontvangers of versterkers van 4 - 8 ohm

Compatible met ontvangers of versterkers van 10 - 100 W per kanaal

Toelaatbaar vermogen volgens IEC: 50 W per kanaal

Aanbevelingen voor de draden

Gebaseerd op een Tmaxale frequentiereresponsafwijking van ± 0,5 dB.

Dikte Lengte
0,75 mm2	maximaal 9 m
1,5 mm2	maximaal 14 m
