INSTRUKCJA OBSŁUGI BBC842N FAGOR

Likwidowanie zakłóceń: urządzenie zostało zaprojektowane zgodnie z dyrektywami dotyczącymi likwidacji zakłóceń. Kompatybilność elektromagnetyczna: urządzenie odpowiada Dyrektywom dotyczącymi kompatybilności elektromagnetycznej. a. Płyta z powłoką antyadhezyjną. b. Uchwyty z izolacją termiczną. c. Łącznik z termostatem regulacji ciągłej i wskaźnik temperatury. d. Regulator temperatury. e. Ruszt z powłoką antyadhezyjną. f. Tacka na odpady. g. Łyżka.

3. ZACHOWANIE BEZPIECZEŃSTWA!

Instrukcje obsługi stanowią ważne wskazówki dotyczące zachowania bezpieczeństwa oraz są informacją na temat działania urządzenia. Przeczytaj uważnie niniejsze instrukcje, przechowaj je do późniejszych konsultacji oraz przekaż je ewentualnym nowym właścicielom urządzenia. Wszystkie wskazówki dotyczące bezpieczeństwa mają również na celu zagwarantowanie twojego bezpieczeństwa! Uwagi dotyczące zachowania bezpieczeństwa podczas podłączania urządzenia do sieci elektrycznej:

• Urządzenie zostało zaprojektowane zgodzie z obowiązującymi normami bezpieczeństwa dotyczącymi urządzeń elektrycznych.

• W przypadku uszkodzenia przewodu zasilającego może być on wymieniony tylko w autoryzowanym serwisie technicznym.

• Napięcie sieci elektrycznej w pomieszczeniu musi odpowiadać parametrom wskazanym na tabliczce znamionowej urządzenia o Bezpieczeństwo elektryczne urządzenia jest zapewnione tylko wówczas kiedy jest ono podłączone do instalacji z uziemieniem tak jak to przewidują normy dotyczące bezpieczeństwa elektrycznego.

• Nie pozostawiaj przewodu w kontakcie z ostrymi brzegami, zaplątanego lub w kontakcie z rozgrzanymi elementami urządzenia.

• Urządzenie wyposażone jest w zabezpieczenie przeciw wilgoci klasy IPX4, i może być używane na wolnym

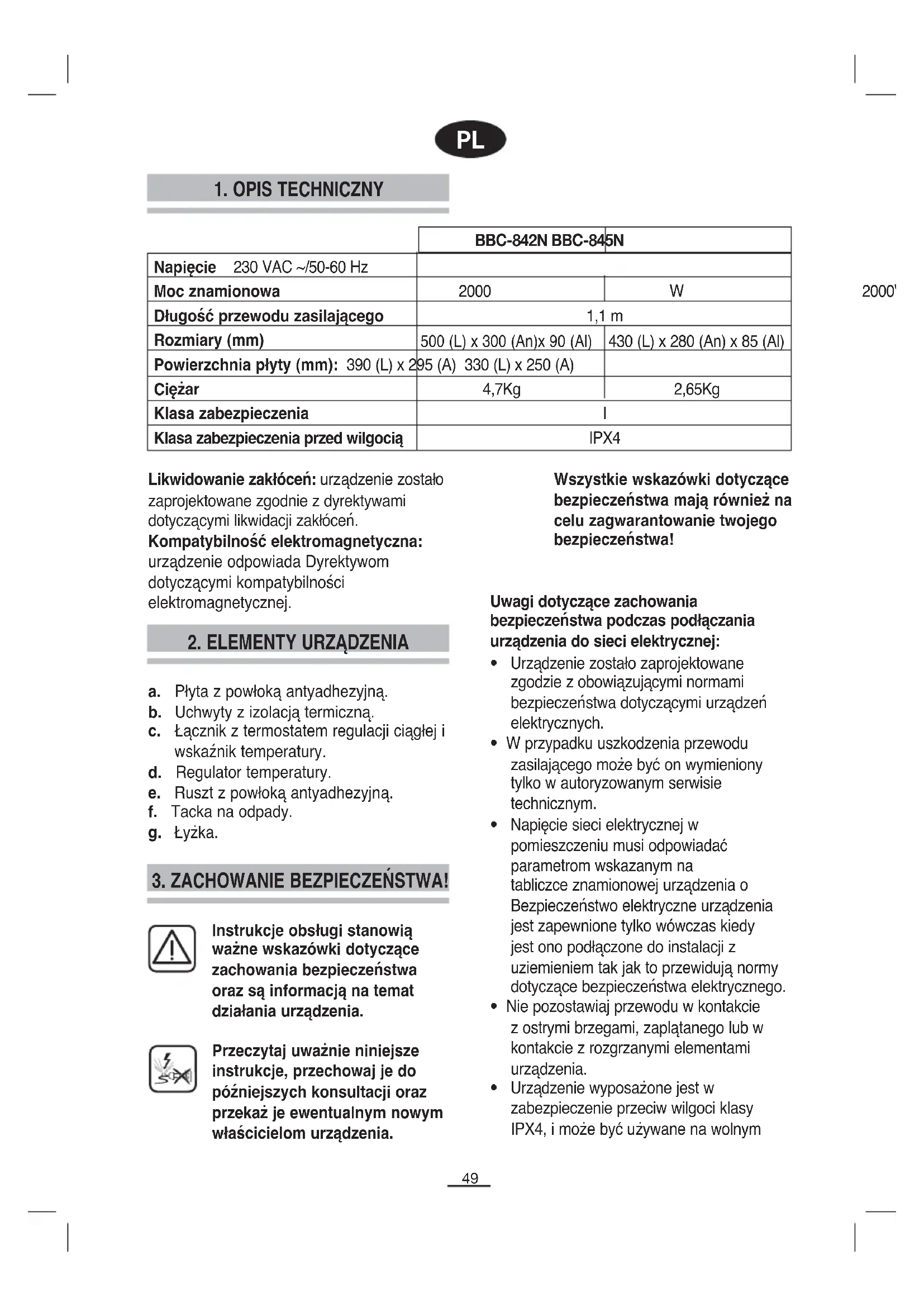

Napięcie 230 VAC ~/50-60 Hz Moc znamionowa 2000 W 2000W Długość przewodu zasilającego 1,1 m Rozmiary (mm) 500 (L) x 300 (An)x 90 (Al) 430 (L) x 280 (An) x 85 (Al) Powierzchnia płyty (mm): 390 (L) x 295 (A) 330 (L) x 250 (A) Ciężar 4,7Kg 2,65Kg Klasa zabezpieczenia I Klasa zabezpieczenia przed wilgocią IPX450 Urządzenie przeznaczone jest wyłącznie do przygotowywania produktów (przede wszystkim mięs i ryb oraz warzyw). Producent nie ponosi odpowiedzialności za szkody spowodowane nieprawidłowym

4. ŚRODKI OSTROŻNOŚCI DOTYCZĄCE

UŻYTKOWANIA powietrzu, nie mniej jednak chroń przewód zasilający przed nadmierną wilgocią!

• Jako dodatkowe zabezpieczenie zalecamy zainstalowanie wyłącznika prądu różnicowego nieprzekraczającego 30 mA (DDR). Skonsultuj się z instalatorem.

• Wprowadź łącznik do gniazdka urządzenia zanim podłączysz je do sieci elektrycznej mając urządzenie ustawione w pozycji "MIN".

• Urządzenie może być używane wyłącznie z łącznikiem podłączeniowym do sieci elektrycznej dostarczonym wraz z urządzeniem (typ 9129 S). Nie używaj innego typu łącznika z siecią elektryczną.

• W przypadku stosowania przedłużaczy należy używać tylko przewodów o przekroju co najmniej 1,5 mm

Odpowiadają one obowiązującym normom bezpieczeństwa i zapobiegają przekroczeniu dopuszczalnej granicy mocy wskazanej na przedłużaczu.

• Nie uruchamiaj urządzenia jeżeli: - przewód zasilający jest uszkodzony, - urządzenie upadło, - na urządzeniu są widoczne uszkodzenia. Kontroluj regularnie ewentualne uszkodzenie urządzenia.

• Ustawiaj urządzenie tylko na powierzchniach poziomych i stabilnych!

• Nie ustawiaj urządzenia na powierzchniach rozgrzanych np. Piekarnikach, płytach kuchennych, palnikach gazu i im podobnym.

• Nie należy używać urządzenia w pobliżu materiałów palnych (zasłony, etc.). Uwagi dotyczące bezpieczeństwa użytkowania:

• Urządzenie należy stosować do użytku domowego do którego zostało przeznaczone i zgodnie ze wskazówkami w niniejszej instrukcji!

• Nie pozostawiaj urządzenia pod napięciem bez dozoru. Przechowuj urządzenie z dala od dzieci i osób niesprawnych.

• Osoby z problemami poruszania się nie mogą używać urządzenia bez nadzoru drugiej osoby, która może służyć pomocą w razie potrzeby.

• Nie używaj urządzenia bez tacki na odpady. (4).

• Urządzenie jest całkowicie wyłączone w przypadku kiedy łącznik jest wyciągnięty z gniazdka. (8). Przy ustawieniu regulatora temperatury w pozycji "MIN" urządzenie nadal jest podłączone i może podgrzewać.

• Nie należy przykrywać płyt i produktów spożywczych folią aluminiową lub innymi przedmiotami.

• Kiedy urządzenie jest włączone wytwarza bardzo wysokie temperatury i istnieje niebezpieczeństwo poparzeń

• Nigdy nie przestawiaj urządzenia kiedy jest ono jeszcze gorące! Po skończeniu użytkowania wyłącz wtyczkę z kontaktu (8) i pozostaw urządzenie do ostygnięcia.

• W przypadku usterek podczas eksploatowania urządzenia wyłącz urządzenie z sieci elektrycznej i pozostaw je do ostygnięcia.

• Wyłączając urządzenie z sieci elektrycznej nie pociągaj za kabel.

• Nie obsługuj urządzenia mając mokre ręce!

• Uwaga! Istnieje niebezpieczeństwo porażenia prądem! Chroń łącznik przed wilgocią! Nie wkładaj go nigdy do zmywarki! Nie zanurzaj go nigdy w wodzie!

• Aby zachować w dobrym stanie powłokę antyadhezyjną płyt nie używaj przyrządów metalowych. Używaj wyłącznie przyrządów drewnianych lub plastikowych odpornych na wysokie temperatury.51 użytkowaniem urządzenia, jego błędnym naprawianiem lub stosowaniem urządzenia do celów innych niż te, które opisane zostały w niniejszej instrukcji obsługi. Tym samym powyższe przypadki nie są objęte gwarancją. Urządzenie nie jest przeznaczone do użytku profesjonalnego! Zanim uruchomisz urządzenie musisz dokładnie umyć ruszt i płytę (a/e) oraz tacę na odpady (f). Uwaga: ruszt i płyta mogą być myte w zmywarce (1).

Przygotowanie urządzenia Urządzenie może być używane z obydwu stron. Ruszt (e) z powierzchnią żłobkowaną służy do przygotowywania befsztyków, kotletów lub im podobnych. Płyta (a) z gładką powierzchnią służy do przygotowywania plastrów warzyw, owoców morza, smażonych jaj lub im podobnym.

• Wyciągnij z urządzenia tacę na odpady (2).

• Wybierz odpowiednią stronę do przygotowywania produktów ustawiając ją odwróconą w górę (3).

• Włóż tacę na odpady pod spód płyty do żłobków przeznaczonych w tym celu (4). Uwaga: pozostaw wolną przestrzeń między urządzeniem a ścianą aby umożliwić wolny przepływ powietrza. Chwytaj urządzenie wyłącznie za uchwyty. Przed odwróceniem urządzenia wyciągnij tacę na odpady (2). Podłączenie urządzenia

• Upewnij się czy regulator temperatury znajduje się w pozycji "MIN". Wprowadź łącznik (c) do gniazdka w urządzeniu (5/1.). Podłącz urządzenie do sieci elektrycznej (5/2.).

• Ustaw żądaną temperaturę za pomocą regulatora (6). Pilot kontrolny temperatury się zaświeci. Uwaga: podczas pierwszego uruchamiania z urządzenia może ulatniać się dym. Czas nagrzewania wynosi około 4-6 minut w zależności od ustawionej temperatury. Kiedy osiąga się żądaną temperatur ę pilot kontrolujący temperaturę się wyłącza. Następnie można wkładać na ruszt lub płytę produkty spożywcze (7). Uwaga: przy każdym etapie rozgrzewania pilot kontrolujący nagrzewanie zaświeca się aż do momentu osiągnięcia ustawionej temperatury. Regulator temperatury Regulator temperatury (d) służy do ustawiania temperatury rusztu lub płyty. Rada: jeżeli potrzebujesz b. Wysokiej temperatury ustaw regulator tem. w pozycji "MAX" i zaczekaj aż zaświeci się i zgaśnie kilka razy pilot kontrolny rozgrzewania – w ten sposób ruszt lub płyta osiągną jednolitą temperaturę. Odwracanie urządzenia Jeżeli po użyciu jednej płyty urządzenia chcesz użyć drugiej:

• Przekr ęć regulator temperatury (d) do pozycji "MIN" i wyłącz urządzenie z sieci (patrz także "Wyłączanie urządzenia z sieci elektrycznej").

• Umyj dokładnie tę stronę płyty którą używałeś. Do usuwania przyklejonych do rusztu lub płyty resztek pokarmu używaj wyłącznie załączonej łyżki (g) (patrz "Mycie i konserwacja").

• Wyciągnij tackę na odpady (2).

• Odwróć urządzenie chwytając za uchwyty. (3).

• Włóż tacę na odpady do żłobień pod spód płyty (4).

• Podłącz ponownie urządzenie do sieci elektrycznej. Wyłączanie urz ądzenia z sieci elektrycznej

• Przekręć regulator temperatury (d) do52 pozycji "MIN" i wyciągnij łącznik z sieci elektrycznej.

• Wyciągnij łącznik z urządzenia (8).

• Poczekaj aż urządzenie ostygnie. Nie przestawiaj nigdy urządzenia kiedy jest ono rozgrzane. Urządzenie można przechowywać w pomieszczeniach o małej powierzchni (9).

• Istnieje niebezpieczeństwo porażenia prądem! Przed przystąpieniem do mycia wyłącz urządzenie z sieci elektrycznej i wyciągnij łącznik z rusztu.

• Istnieje niebezpieczeństwo poparzeń! Odczekaj aż urządzenie ostygnie.

• Do czyszczenia nie używaj nigdy przyrządów metalowych takich jak noże, widelce, etc. Mógłbyś w ten sposób zniszczyć powłokę antyadhezyjną.

• Wyciągnij z urządzenia tacę na odpady (2).

• Do usuwania przyklejonych do rusztu i płyty resztek pokarmu używaj wyłącznie załączonej łyżki (g) (10/11).

• Ruszt i płytę można myć w zmywarce lub ręcznie używając w tym celu szczotki plastikowej i ciepłej wody z płynem. Tacę na odpady należy myć zawsze ręcznie.

• Nie używaj agresywnych detergentów i produktów

9. MYCIE I KONSERWACJA (FIG. 10-11)

Cała ryba około 8-10 minut Filety rybne około 5-7 minut Krewetki około 3-6 minut Nóżki kurczaka około 25-30 minut Skrzydełka kurczaka około 10-15 minut Befsztyk około 6-10 minut Kotlety około 12-15 minut Kebab / przekąski około 10-12 minut Parówki około 12-15 minut Bekon około 4-6 minut Podany czas jest czasem zalecanym jednak czas przygotowywania potraw uzależniony jest od:

• Ustawienia regulatora temperatury: aby utrzymać potrawy ciepłe lub aby przygotować delikatne potrawy np. Rybę należy wybrać najniższą temperaturę. Mięso wieprzowe i cielęce należy przygotowywać w temperaturze wysokiej.

• Rodzaju i grubości produktu.

• Temperatury produktu: produkty powinny mieć zawsze temperaturę otoczenia. Nie wkładaj nigdy na ruszt / płytę produktów zamrożonych – mogłyby pozostać twarde.

7. CZAS PRZYGOTOWANIA POTRAW

• Kruche filety mięsne bardziej się nadają do smażenia na ruszcie. Mięso nieco twardsze robi się bardziej kruche jeżeli pozostawimy je na noc w marynacie.

• Marynatę zawsze przygotowujemy z oliwą (aby zapewnić wilgoć), octem (aby

8. WSKAZÓWKI DOTYCZĄCE

PRZYGOTOWYWANIA zmiękczyć) i z mieszanką przypraw.

• Mięso nie powinno być pieczone zbyt długo; nawet wieprzowina jest smaczniejsza kiedy jest ona na wpół upieczona.

• Jeżeli nie jest to konieczne nie przekłuwaj mięsa. Używając widelców do przewracania mięsa na drugą stronę wysuszamy mięso; zalecamy używać w tym celu drewnianych patyczków.

• Zalecamy przewracanie mięsa i ryb na drugą stronę tylko jeden raz; kilkakrotne odwracanie produktu jest zbędne i go wysusza.

• Do odwracania ryb używaj szerokiej, drewnianej łyżki, za pomocą której można unieść cały kawałek ryby. Jeżeli na ruszcie pozostaną przyklejone resztki żywności wyczyść ją od czasu do czasu za pomocą kawałka papieru kuchennego nasiąkniętego oliwą.53 Istnieje niebezpieczeństwo porażenia prądem! Łącznika (c) wraz z przewodem elektrycznym nie należy umieszczać w zmywarce. Wysusz wtyczki kontaktowe podstawy łączeniowej rusztu po umyciu.

Na koniec okresu użyteczności produktu nie należy wyrzucać do odpadów miejskich. Można go dostarczyć do odpowiednich ośrodków segregujących odpady przygotowanych przez władze miejskie lub do jednostek zapewniających takie usługi. Osobne usuwanie sprzętu AGD pozwala uniknąć negatywnych skutków dla środowiska naturalnego i zdrowia z powodu jego nieodpowiedniego usuwania i umożliwia odzyskiwanie materiałów, z których jest złożony, w celu uzyskania znaczącej oszczędności energii i zasobów. Aby podkreślić konieczność współpracy z ośrodkami segregującymi odpady, na produkcie znajduje się informacja przypominająca, iż nie należy wyrzucać urządzenia do zwykłych kontenerów na odpady. Więcej informacji można zasięgnąć kontaktując się z lokalnymi w ładzami lub ze sprzedawcą sklepu, w którym zostało zakupione urządzenie.54
