RTRF - Termostat DANFOSS - Bezpłatna instrukcja obsługi

Typ produktu	Termostat pokojowy
Marka	Danfoss
Model	RTRF (RT51/52, RT51-RF/RT52-RF)
Zastosowanie	Regulacja temperatury dla ogrzewania
Wymiary (Dł x Wys x Gł)	110 x 88 x 28 mm
Zasilanie	2 baterie alkaliczne AA (LR6)
Żywotność baterii	Około 1 roku (w zależności od użytkowania)
Zakres temperatury	5 do 30 °C
Dokładność temperatury	±1 °C
Tryb pracy	Włącz/Wyłącz (ON/OFF) lub Chrono-proporcjonalny
Programowanie	Temperatura Dzień i Noc, minutnik (RT52)
Wyświetlacz	LCD z ikoną baterii
Typ styku (wersja przewodowa)	SPDT, 3(1)A, 10-230 V~
Częstotliwość radiowa (modele RF)	433,92 MHz
Zasięg radiowy (modele RF)	Maks. 30 m (bez metalowej przeszkody)
Zegar (RT52)	Dokładność ±1 minuta na miesiąc
Stopień ochrony	IP20
Normy	EN 60730-2-9, EN 300220 (RF)
Instalacja	Przez wykwalifikowanego elektryka, zgodnie z normami IEEE
Konserwacja	Czyścić miękką, suchą szmatką; wymieniać baterie alkaliczne
Resetowanie	Wyjąć baterie na 2 minuty, a następnie włożyć z powrotem
Recykling	Poziom recyklingu stopień 2
Temperatura badania kulkowego	75 °C
Napięcie udarowe znamionowe	2,5 kV

Często zadawane pytania - RTRF DANFOSS

Jak ustawić temperaturę Dzień i Noc?

Aby ustawić temperaturę Dzienna, naciskaj przyciski ▲ lub ▼ aż do uzyskania pożądanej temperatury. Aby ustawić temperaturę Nocną, naciśnij jednocześnie ▲ i ▼ (pojawi się symbol 'n'), następnie dostosuj za pomocą ▲ lub ▼. Naciśnij ponownie jednocześnie ▲ i ▼, aby przełączać między trybami.

Jak ustawić zegar w RT52?

Naciśnij raz PROG, użyj ▲ lub ▼ aby ustawić godzinę, następnie naciśnij ponownie PROG aby ustawić godzinę powrotu do trybu Dzienna. Naciśnij ponownie PROG aby wrócić do trybu pracy.

Co zrobić, jeśli ekran pozostaje pusty?

Wymień baterie na dwie nowe baterie alkaliczne AA. Jeśli nic się nie wyświetla, zresetuj urządzenie, wyjmując baterie na 2 minuty, a następnie włóż je ponownie. W razie potrzeby skonfiguruj ponownie godzinę i programy.

Jak sparować termostat RF z odbiornikiem?

1. Wyjmij baterie z termostatu na 2 min, a następnie włóż je z powrotem. 2. Na termostacie przytrzymaj przyciski V i + przez 3 sekundy (sygnał nadawany przez 5 min). 3. Na odbiorniku RX1 przytrzymaj PROG i CH1 przez 3 sekundy, aż zacznie migać na zielono. Dla RX2/RX3 powtórz kroki dla odpowiednich kanałów.

Jaki typ baterii stosować?

Używaj wyłącznie wysokiej jakości baterii alkalicznych, typu AA (LR6). Zużyte baterie należy wymienić w ciągu minuty, aby zachować ustawienia.

Jak przejść z trybu Dzienna na tryb Nocna?

Naciśnij jednocześnie przyciski ▲ i ▼. Na ekranie pojawi się 'd' (Dzień) lub 'n' (Noc). Każde naciśnięcie przełącza między dwoma trybami.

Co oznacza migająca ikona baterii?

Baterie są słabe. Masz 15 dni na ich wymianę, zanim urządzenie się wyłączy. Wymień je w ciągu minuty, aby zachować ustawienia.

Termostat nie grzeje pomimo wysokiego ustawienia?

Sprawdź, czy termostat jest w trybie Dzienna (d) i czy temperatura otoczenia jest niższa od zadanej. Upewnij się, że ogrzewanie jest włączone, a odbiornik (modele RF) jest pod napięciem i prawidłowo sparowany.

Jak czyścić termostat?

Czyść obudowę miękką, suchą szmatką. Nie używaj ściernych środków ani wody. Uważaj, aby żaden płyn nie dostał się do środka.

Jaki jest maksymalny zasięg w wersji RF?

Zasięg wynosi 30 metrów wewnątrz pomieszczeń, bez masywnych metalowych przeszkód (kocioł, lodówka) między termostatem a odbiornikiem.

INSTRUKCJA OBSŁUGI RTRF DANFOSS

Instrukcja instalacji Instrukcja Użytkownika

Instrukcja instalacji

PL

Prosimy pamiętać:

Produkt ten powinien być instalowany wyłącznie przez wykwalifi kowanego elektryka lub instalatora ogrzewania. Montaż należy przeprowadzać zgodnie z aktualnymi przepisami dotyczącymi przewodów elektrycznych IEEE.

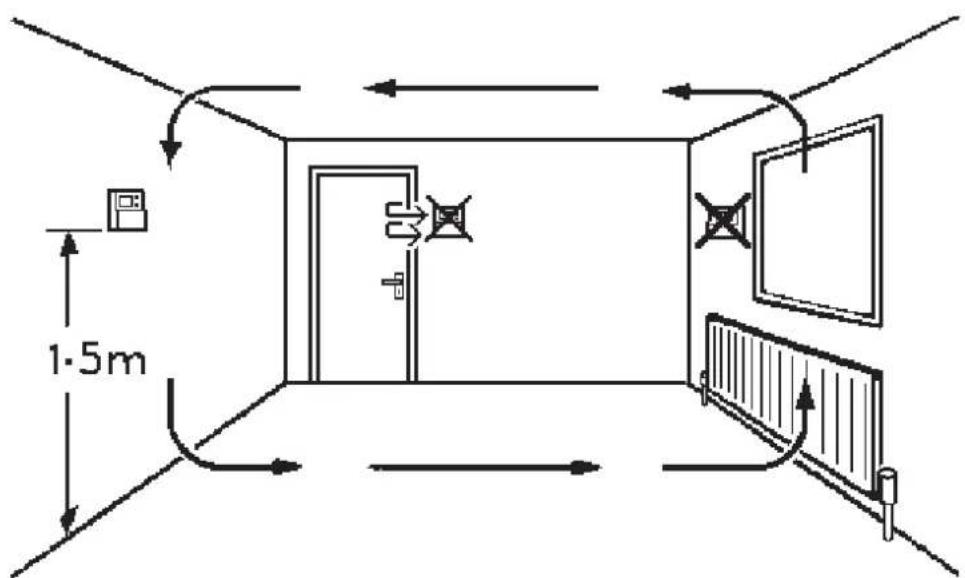

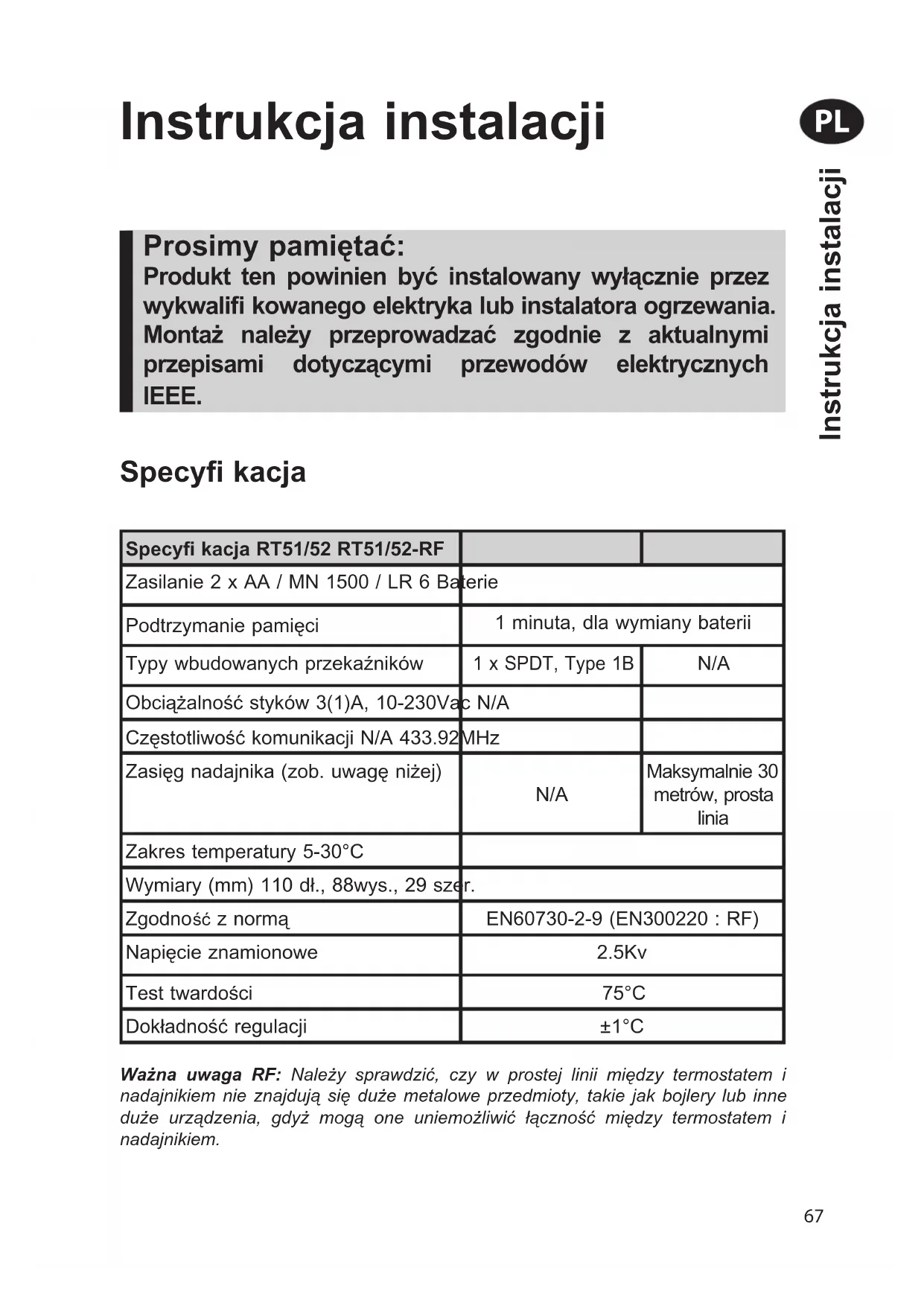

Specyfi kacja

Specyfi kacja RT51/52 RT51/52-RF
Zasilanie 2 x AA / MN 1500 / LR 6 Baterie
Podtrzymanie pamięci	1 minuta, dla wymiany baterii
Typy wbudowanych przekaźników	1 x SPDT, Type 1B	N/A
Obciążalność styków 3(1)A, 10-230Vac N/A
Częstotliwość komunikacji N/A 433.92 MHz
Zasięg nadajnika (zob. uwagę niżej)	N/A	Maksymalnie 30 metrów, prosta linia
Zakres temperatury 5-30°C
Wymiary (mm) 110 dł., 88wys., 29 szer.
Zgodność z normą	EN60730-2-9 (EN300220 : RF)
Napięcie znamionowe	2.5Kv
Test twardości	75°C
Dokładność regulacji	±1°C

Ważna uwaga RF: Należy sprawdzić, czy w prostej linii między termostatem i nadajnikiem nie znajdują się duże metalowe przedmioty, takie jak bojlery lub inne duże urządzenia, gdyż mogą one uniemożliwić łączność między termostatem i nadajnikiem.

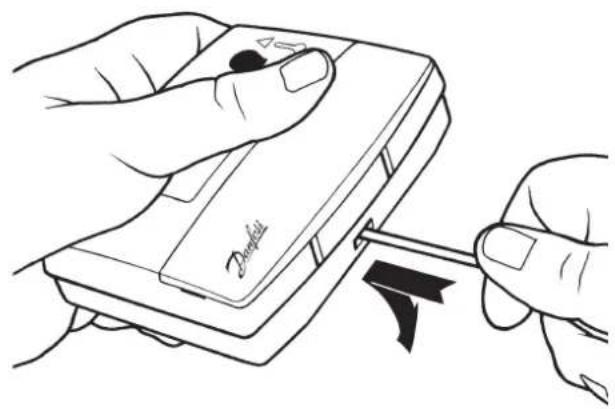

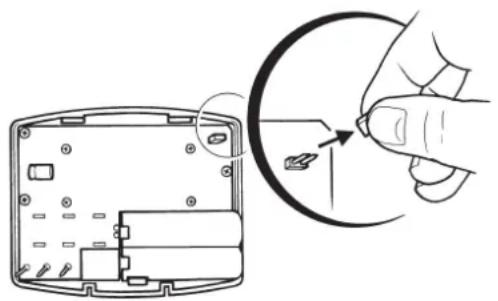

Najpierw usuń pokrywę z tylnej części urządzenia.

Aby zamontować przewód, w lewym górnym rogu pokrywy musi znajdować się wolny obszar o wymiarach przynajmniej 140 mm z prawej strony, 15 mm z lewej, 30 mm powyżej i 100 mm poniżej pokrywy.

☐ Przed montażem urządzenie powinno zostać nastawione na tryb sterowania ON/OFF (WŁ./WYŁ.) lub chronoproporcjonalny tryb sterowania (patrz poniżej).

1) Tryb ON/OFF (WŁ./WYŁ.) – kocioł włącza się, gdy temperatura spada poniżej ustawionej, zaś wyłącza się, gdy temperatura wzrasta powyżej ustawionej wartości.
2) Tryb chronoproporcjonalny – tryb oszczędzający energię, w którym kocioł włącza się w regularnych odstępach czasu w celu utrzymania wyznaczonej temperatury, tworząc ciągłe przyjazne środowisko dla użytkownika.

Niektore termostaty mają podłączony przewód zerowy oraz lub przewód uziomowy. Przewody te nie są wymagane dla modelu RT51/52 i NIE NALEŻY ich podłącać do żadnych złączy RT51/52. Należy je natomiast zaizolować, zwinąć i umieścić we wnęce z tytu urządzenia.

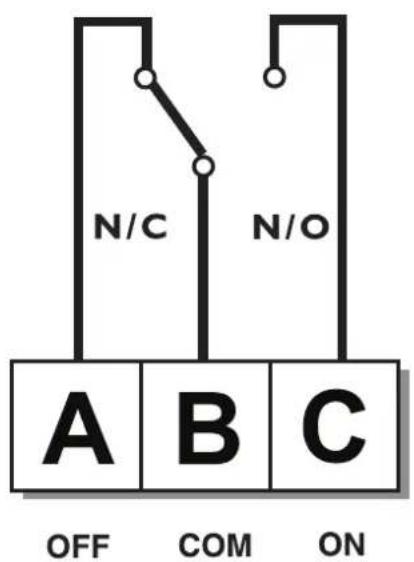

Podłączanie przewodów (tylko dla wersji podłączanych na stałe)

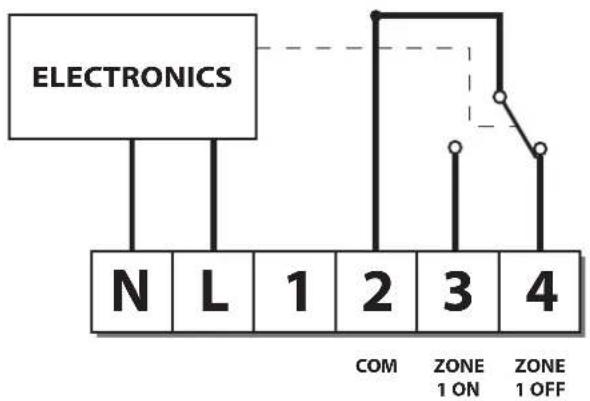

Przewody instalacji elektrycznej odbiornika RX (tylko w modelach RF)

RX1


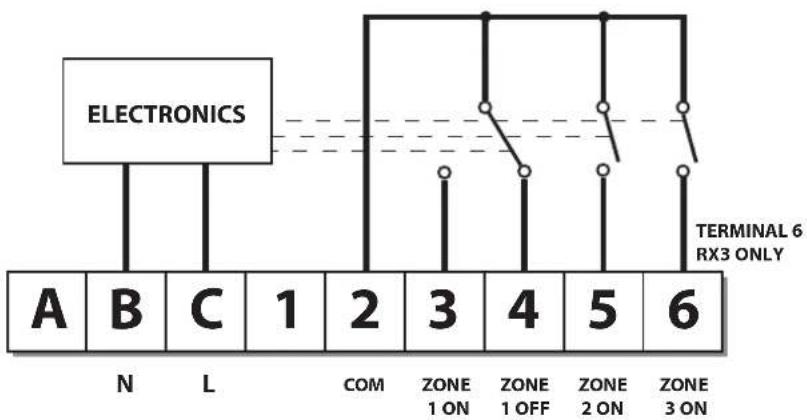

RX2 & RX3

UWAGA: Dla systemów zasilanych z głównego systemu zasilania podłączyć złącze 2 do żyły prądowej.

Jeżeli termostat i odbiornik dostarczone są w jednym, wspólnym opakowaniu, nie ma potrzeby rejestracji termostatu - zostało to wykonane fabrycznie (tylko w model RX1).

Aby nastawić odbiornik RX na częstotliwość sygnału termostatu, należy wykonać czynności opisane w krokach 1-5 poniżej.

Krok 1 RT51/52-RF

Zresetuj urządzenie, usuwając z niego baterie na 2 minuty, a następnie założ je z powrotem.

Krok 2 Naciśnij i przytrzymaj przez 3 sekundy przyciski ▼ oraz + (RT zacznie przesyłać charakterystyczny sygnał ciągły, trwający 5 minut).

Krok 3 RX1

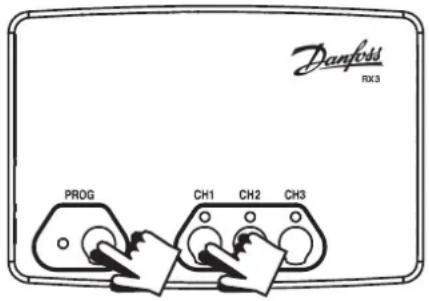

Naciśnij i przytrzymaj przyciski PROG oraz CH1 przez 3 sekundy, aż jeden raz zabłyśnie zielona lampka.

Krok 4 RX2 (jeżeli dotyczy)

Czynność 1 - wykonaj czynności opisane w krokach 1-3.

Czynność 2 - odczekaj 5 min., wykonaj

czynności opisane w krokach 1-2, a następnie naciśnij przyciski PROG oraz CH2 na RX2.

RX3 (jeżeli dotyczy)

Czynność 1 - wykonaj czynności opisane w krokach 1-3.

Czynność 2 - odczekaj 5 min., wykonaj czynności opisane w krokach 1-2, a następnie naciśnij przyciski PROG oraz CH2 na RX3.

Czynność 3 - odczekaj 5 min., wykonaj czynności opisane w krokach 1-2, a następnie naciśnij przyciski PROG oraz CH3 na RX3.

Krok 5 RT51/52-RF

Naciśnij ▲ lub ▼, aby wybrać temperaturę – urządzenie powróci do trybu pracy.

Twój termostat pokojowy

RT51

Urządzenie RT51 jest prostym w obsłudze termostatem pokojowym, który pozwala na zaprogramowanie temperatury na dzień i na noc oraz na łatwe przełączanie z jednego ustawienia na drugie poprzez naciśnięcie 2 przycisków.

RT52

Termostat RT52 jest tak samo funkcjonalny jak model RT51, dodatkowo zaś posiada wbudowany regulator czasowy, który przywraca ustawienia termostatu na temperaturę dzienną w momencie wybranym przez Ciebie.

Bezprzewodowe wersje RF

Oba modele dostępne są w wersjach bezprzewodowych - RT51-RF oraz RT52-RF, posiadających takie same funkcje, jak modele przewodowe.

Każdy termostat współpracuje z odbiornikiem RX, który może znajdować się w odległości do 30 m.

Odczytywanie z wyświetlacza

Przed rozpoczęciem

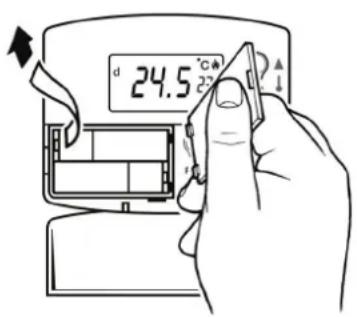

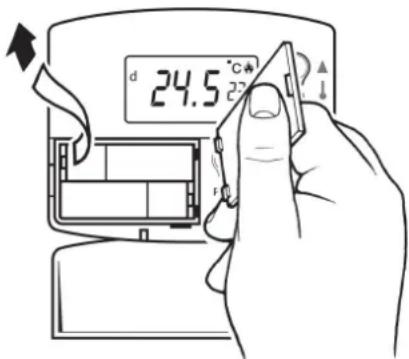

Aby zresetować urządzenie, otwórz klapę znajdująca się z przodu programatora. Wyjmij baterie na 2 minuty, a następnie ponownie je założ.

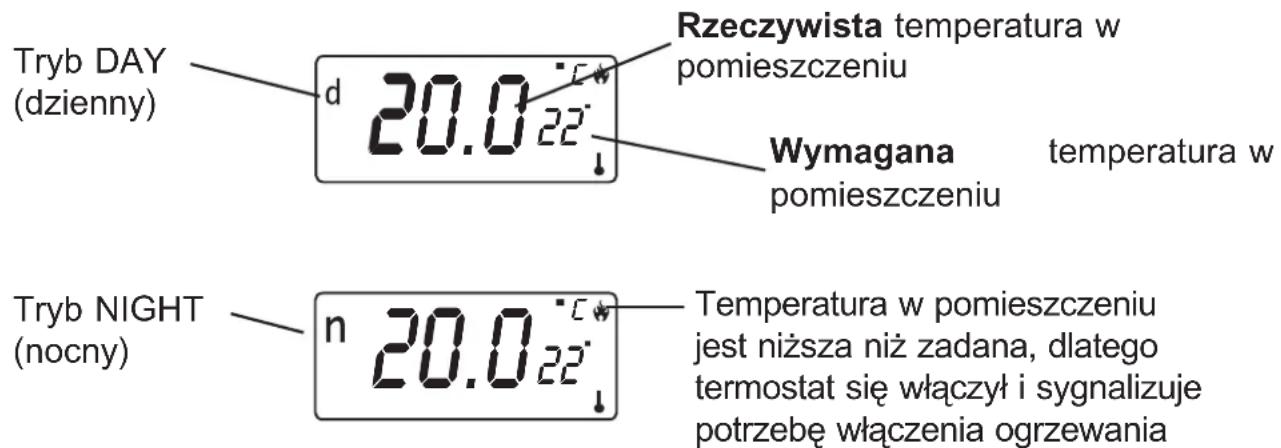

Wyświetlacz automatycznie przestawi się na tryb DAY (dzienny – w lewym górnym rogu wyświetlacza pojawia się litera d) i za pomocą dużych cyfr pokaże temperaturę rzeczywistą, a za pomocą małych cyfr temperaturę zadaną.

Nastawianie temperatury na dzień i na noc

Temperatura dzienna

Manipulować przyciskami ▲ i ▼, aż do wyświetlenia żądanej TEMPERATURY DZIENNEJ.

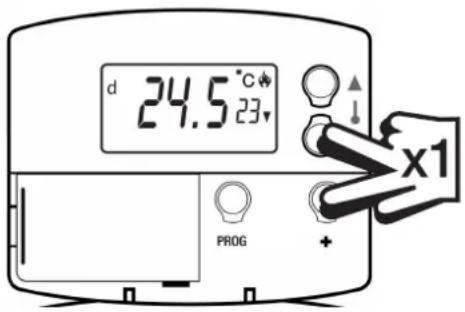

Jednocześnie przycisnąć jeden raz przyciski ▲ i ▼, aby przejść w tryb NIGHT (NOC) (w lewym górnym rogu wyświetlacza pojawi się n).

Naciskaj przyciski ▲ oraz ▼, aż pokaże się żądana obniżona temperatura nocna (pomiędzy 5-30°C lub wyłączone).

Poprzez jednoczesne naciśnięcie przycisków ▲ i ▼, można przechodzić pomiędzy trybami DZIEŃ (d) i NOC (n).

Tylko RT52/52-RF

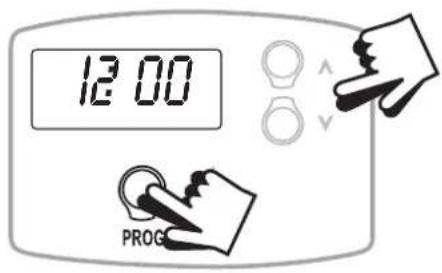

Ustawianie czasu

Wcisnąć jeden raz przycisk PROG.

Manipulować przyciskami ▲ i ▼, aż do wyświetlenia poprawnego czasu.

Nastawianie powrotu do ustawień dziennych

Wcisnąć ponownie przycisk PROG.

Manipulować przyciskami ▲ i ▼, aż do wyświetlenia się poprawnego czasu.

Wcisnąć ponownie przycisk PROG, aby powrócić do trybu RUN (PRACA).

Urządzenie będzie teraz utrzymywało za pomocą ogrzewania temperaturę, którą ustawiłeś

Wymiana baterii

☐ Jeżeli baterie są słabe, symbol baterii na wyświetlaczu LCD będzie błyskać.
□ Masz 15 dni na wymianę baterii – po tym czasie termostat wyłączy się samoczynnie.
☐ Podczas wymiany baterii, wyjmij stare baterie i włóż nowe w ciągu jednej minuty, a ustawienia programów zostaną zachowane.

WAŻNE: zawsze używaj wysokiej jakości baterii alkalicznych.

! UWAGA. Jeśli zdarzy się, że wyświetlacz wyłączy się podczas pracy, to należy wymienić baterie, wyzerować ustawienia urządzenia i ponownie wprowadzić czas i ustawienia programów.
