MANUAL DE USUARIO RTRF DANFOSS

Instrucciones de instalación Instrucciones del usuario

Instrucciones de instalación

ES

Observe que:

Este producto deberá ser instalado solamente por un electricista cualifi cado o por un instalador de calefacción competente y deberá instalarse de acuerdo con la edición vigente de las normas de cableado de la IEEE.

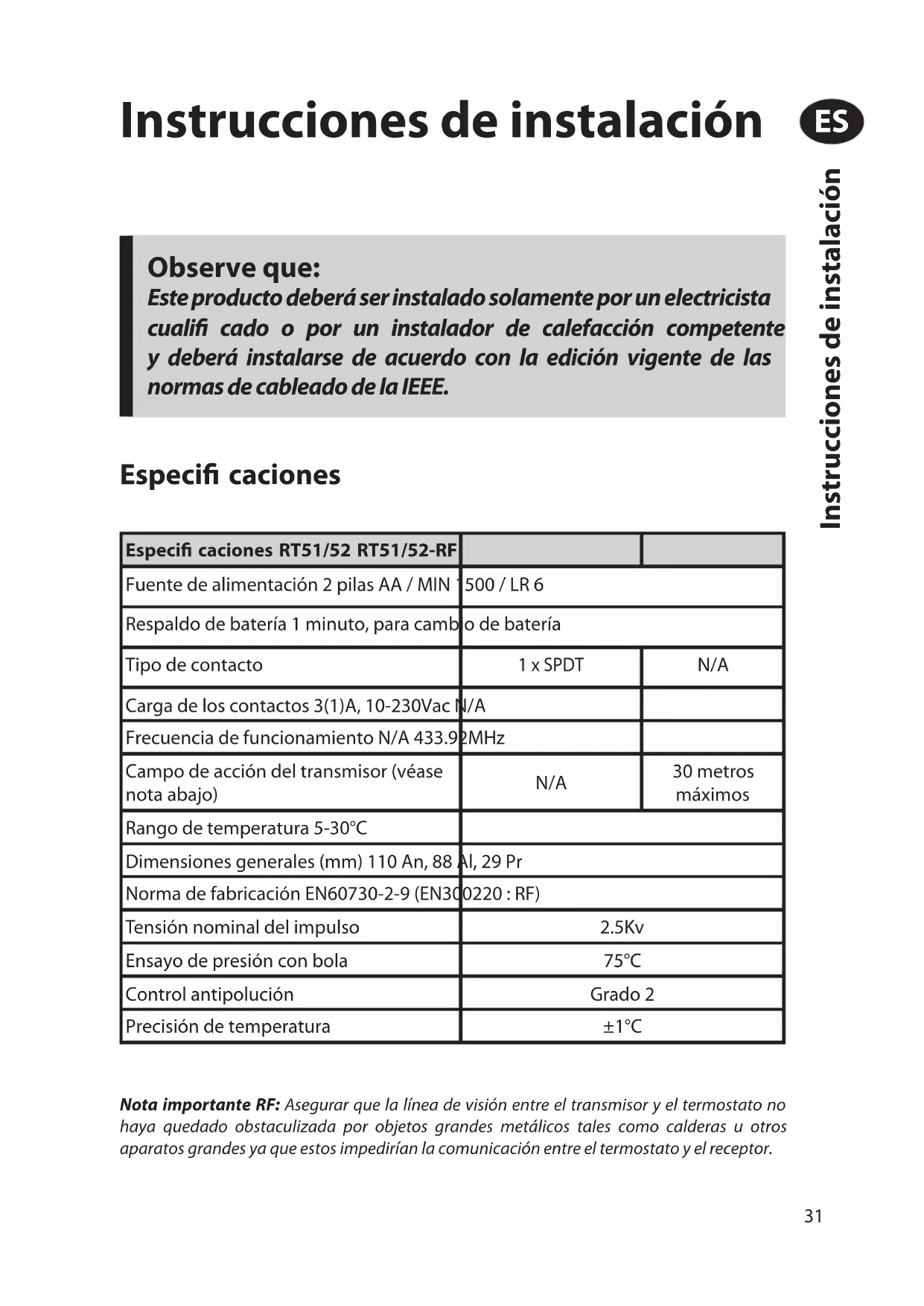

Especifi caciones

Especifi caciones RT51/52 RT51/52-RF
Fuente de alimentación 2 pilas AA / MIN	500 / LR 6
Respaldo de batería 1 minuto, para cambio de batería
Tipo de contacto	1 x SPDT	N/A
Carga de los contactos 3(1)A, 10-230Vac N/A
Frecuencia de funcionamiento N/A 433.92MHz
Campo de acción del transmisor (véase nota abajo)	N/A	30 metros máximos
Rango de temperatura 5-30°C
Dimensiones generales (mm) 110 An, 88 Al, 29 Pr
Norma de fabricación EN60730-2-9 (EN300220 : RF)
Tensión nominal del impulso	2.5Kv
Ensayo de presión con bola	75°C
Control antipolución	Grado 2
Precisión de temperatura	±1°C

Nota importante RF: Asegurar que la línea de visión entre el transmisor y el termostato no haya quedado obstaculizada por objetos grandes metálicos tales como calderas u otros aparatos grandes ya que estos impedirían la comunicación entre el termostato y el receptor.

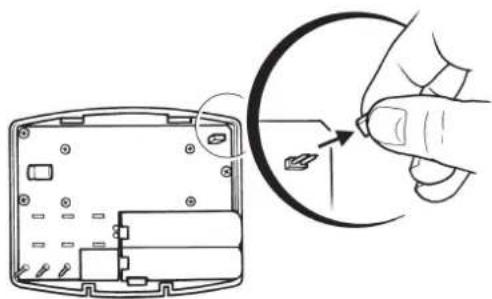

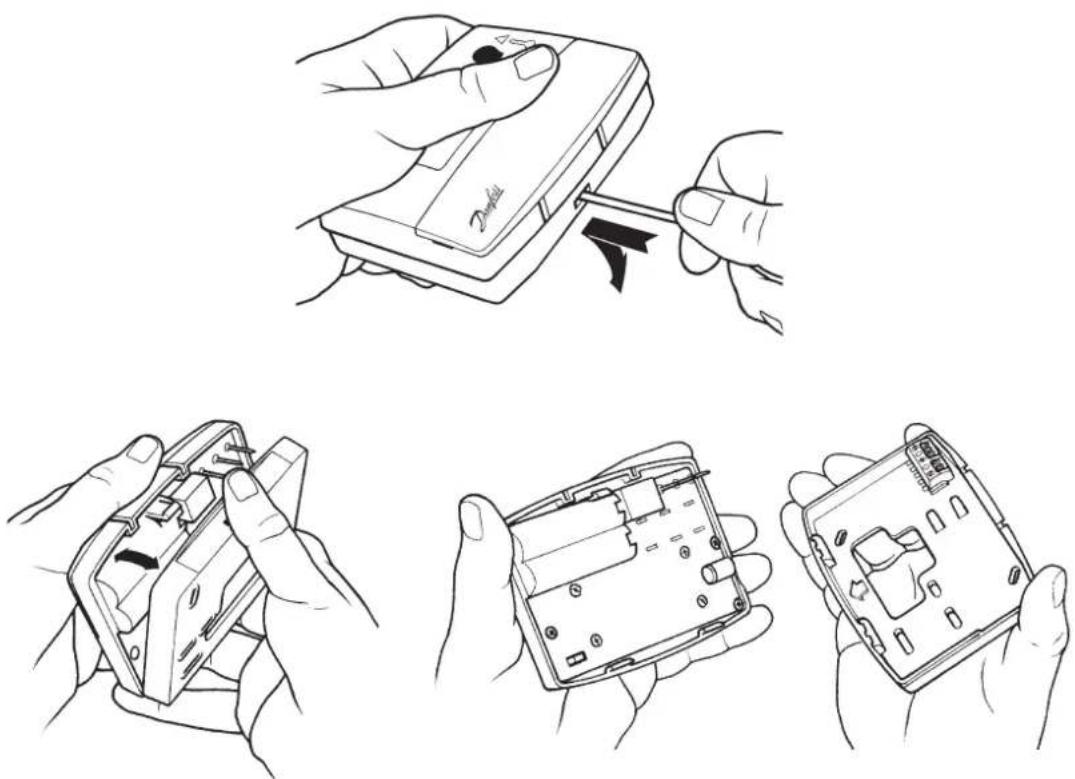

En primer lugar, quitar la placa mural de la parte trasera de la unidad.

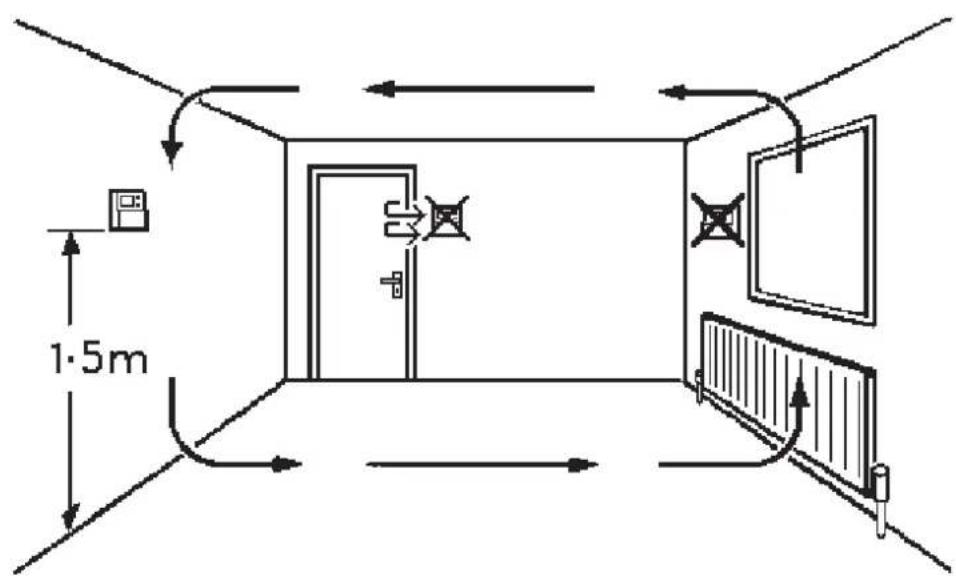

□ Desde la esquina superior izquierda de la placa mural, debe haber un espacio libre de al menos 140mm a la derecha, de 15mm a la izquierda, de 30mm arriba y de 100mm abajo con el fin de montar el módulo enchufable.

1·5m

□ Antes de proceder a su montaje la unidad deberá ponerse en modo ON/OFF o en modo de control crono-proporcional (ver abajo).

1) ON/OFF : la caldera cambia a ON cuando está a una temperatura inferior a la establecida y a OFF cuando está a una temperatura superior.

2) Crono-proporcional : confi guración de ahorro de energía en la cual la caldera se enciende a intervalos periódicos para mantener una temperatura establecida, obteniéndose una temperatura ambiente constante para el usuario.

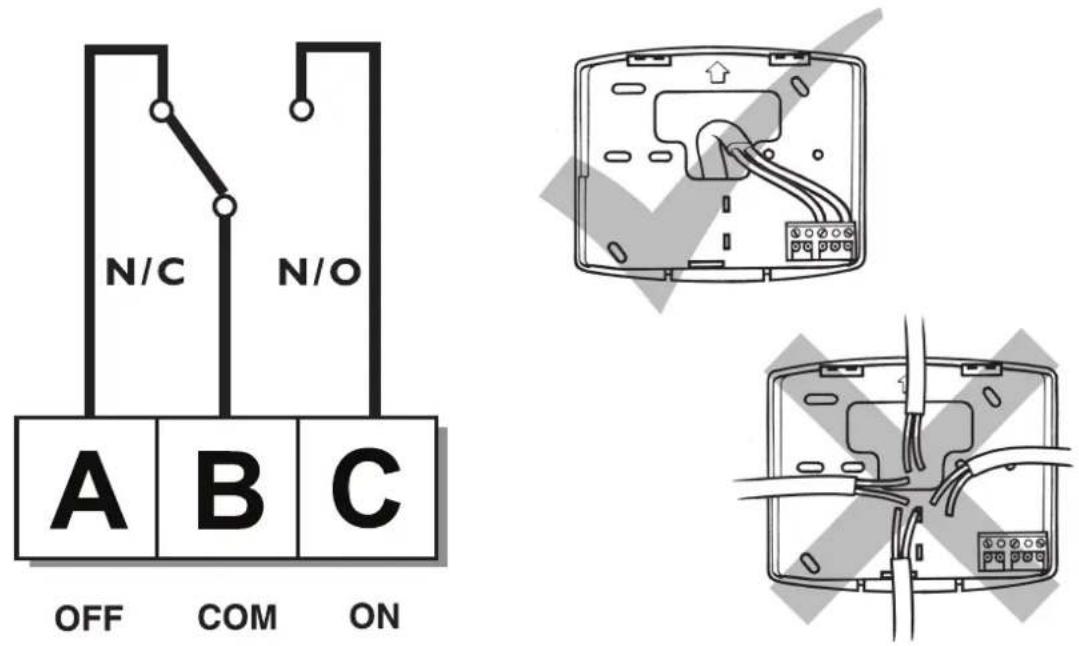

Algunos termostatos existentes tendrán un cable Neutro y/o un cable de conexión a Tierra. Estos cables no son necesarios para el RT51/52 y NO deben conectarse a ningún terminal del RT51/52. En lugar de eso los cables deberán aislarse eléctricamente de modo seguro y enrollarse dentro de un hueco en la parte trasera del RT51/52.

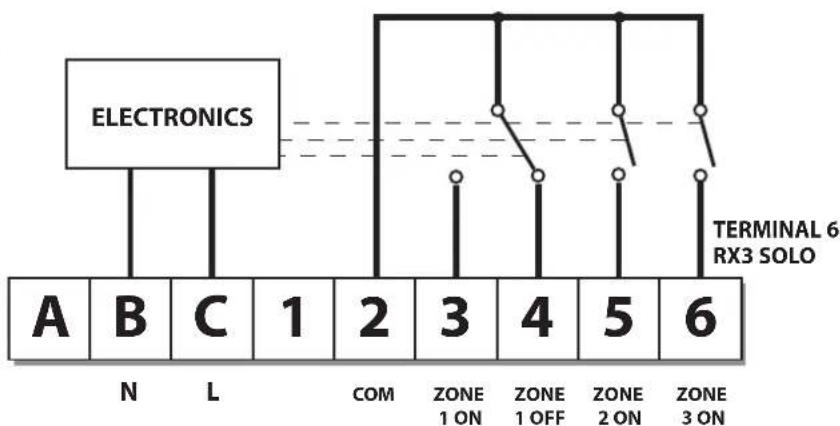

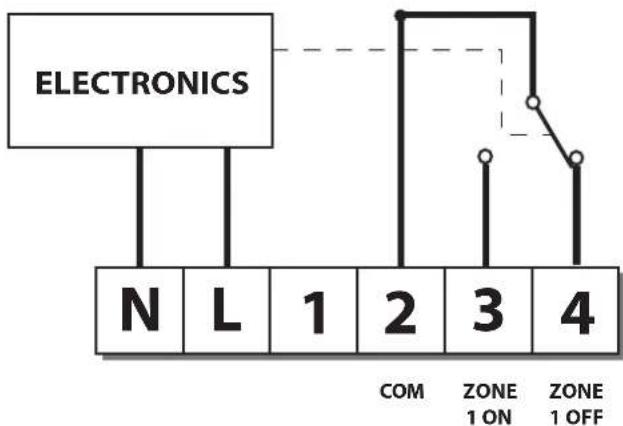

Cableado del Receptor RX (solo para modelos RF)

RX1

RX2 & RX3

N.B. Para sistemas que funcionen con la tensión de la red unir el terminal 2 con la alimentación de la red

Si el termoestato y el receptor se han suministrado juntos en un paquete combinado, las unidades han sido emparejadas en la fábrica y no será necesaria ninguna operación (solo modelos RX1).

Para sintonizar el receptor RX en la frecuencia de la señal del termostato, seguir los pasos 1-5 indicados a continuación.

Paso 1 RT51/52-RF

Restablecer la unidad retirando las baterías durante 2 minutos y a continuación volver a colocarlas.

Paso 2 Oprimir los botones V y + y mantenerlos oprimidos durante 3 segundos (La RT51/52-RF transmite ahora una señal única continuamente durante 5 minutos).

Paso 3 RX1

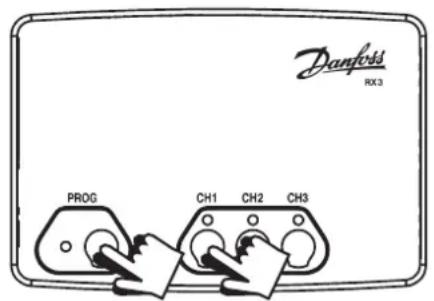

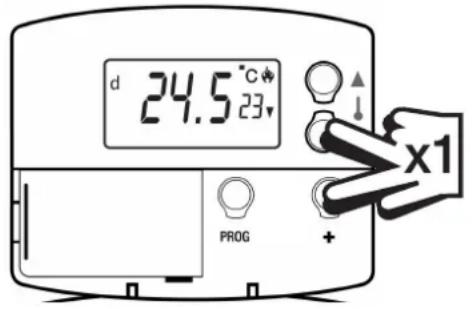

Oprimir los botones PROG y CH1 y mantenerlos oprimidos durante 3 segundos hasta que la luz verde dé un destello.

d 24.5°C PROG x1

Danfoss RX3 PROG CH1 CH2 CH3

Paso 4 RX2 (si es aplicable)

Stat 1 – ejecutar los pasos 1-3.

Stat 2 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH2 en el RX2.

RX3 (si es aplicable)

Stat 1 - ejecutar los pasos 1-3.

Stat 2 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH2 en el RX3.

Stat 3 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH3 en el RX3.

Paso 5 RT51/52-RF Oprimir V o Λ para seleccionar temperatura; la unidad volverá al modo operativo.

Su termostato de ambiente

RT51

El RT51 es un termostato de ambiente de fácil utilización que permite la programación de una temperatura de día y otra de noche, y el cambio entre los dos ajustes simplemente pulsando dos botones.

RT52

El RT52 tiene la misma funcionalidad que el RT51 con la ventaja adicional de un temporizador integrado, que cambiará el termostato a temperatura de día a una hora elegida por usted.

Versiones RF sin hilos

Ambos modelos están disponibles en versiones sin hilos: RT51-RF y RT52-RF, que tienen exactamente las mismas funciones que los modelos con conexión alámbrica.

Cada termostato está comunicado con un receptor RX, que puede situarse hasta a 30m de distancia.

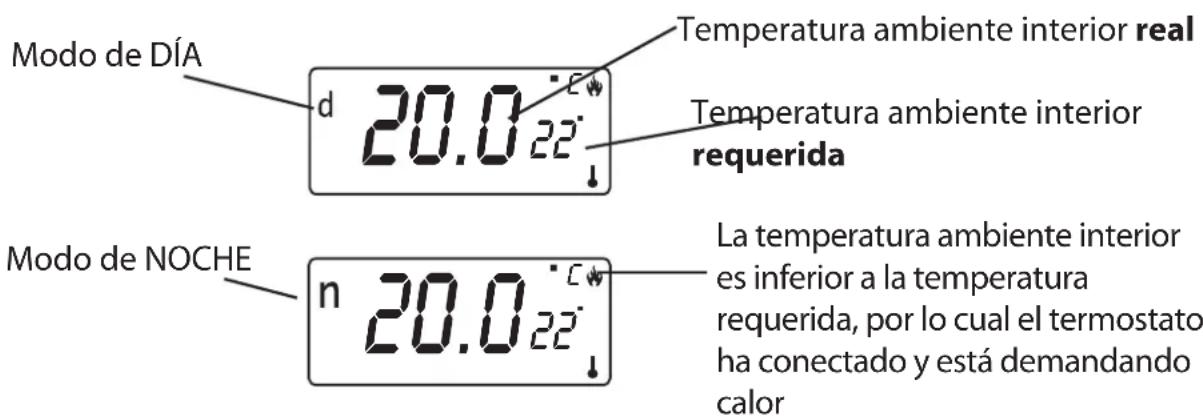

Leyendo la pantalla

Modo de DÍA d 20.0 22° Temperatura ambiente interior real Temperatura ambiente interior requerida Modo de NOCHE n 20.0 22° La temperatura ambiente interior es inferior a la temperatura requerida, por lo cual el termostato ha conectado y está demandando calor

Antes de comenzar

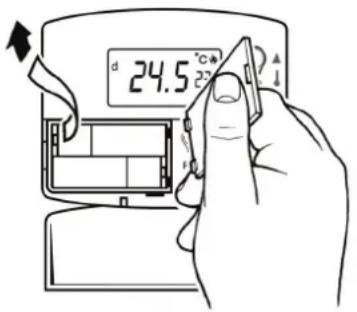

Para restablecer la unidad, abrir la tapa frontal del programador. Retirar las baterías durante 2 minutos, y a continuación volver a colocarlas.

La pantalla mostrará automáticamente por omisión el modo de DÍA (aparece "d" en la parte superior izquierda de la pantalla) e indicará la temperatura actual en caracteres de gran tamaño y la temperatura requerida en caracteres de menor tamaño.

d 24.5 °C 22°

Ajuste de las temperaturas de DÍA y de NOCHE

La Temperatura diurna

Utilice los botones ▲ y ▼ hasta que se muestre la TEMPERATURA DIURNA deseada.

Pulse los botones ▲ y ▼ a la vez una vez para seleccionar el modo NOCHE (aparece n en la parte superior izquierda de la pantalla).

x1

Utilizar los botones ▲ y ▼ hasta que la temperatura de NOCHE requerida (reajustada) aparezca en pantalla (entre 5-30°C o "Off").

n 20.022

Si desea cambiar entre el modo DÍA (d) y NOCHE (n), pulse los botones ▲ y ▼ a la vez una vez.

x1

RT52/52-RF sólo

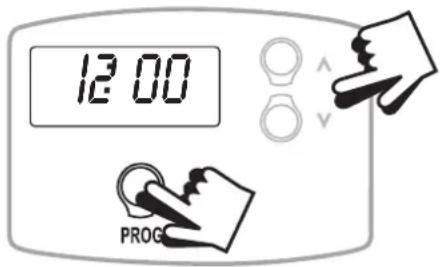

Poner en hora el reloj

Pulse el botón PROG una vez.

Utilice los botones ▲ y ▼ hasta que se muestre la HORA correcta.

Pulse el botón PROG otra vez.

Utilice los botones ▲ y ▼ hasta que se muestre la HORA correcta.

Pulse de nuevo PROG para volver al modo RUN.

La unidad controlará ahora su calefacción a las temperaturas que usted haya fi jado.

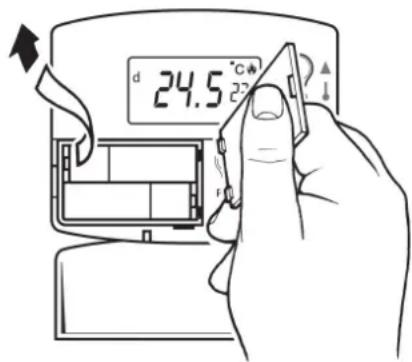

Cambio de pilas

□ Cuando las baterías están bajas aparece destelleando un símbolo de batería en la pantalla LCD.
☐ Dispone de 15 días para cambiar las pilas antes de que la unidad se apague.
☐ Durante el cambio de pilas, quite las pilas antiguas e introduzca las nuevas en UN MINUTO y no se perderá la programación.

20.0°C ↓

d 24.5 °C 22°

IMPORTANTE: utilice siempre pilas alcalinas de alta calidad.

!

NB. Si la pantalla se queda en blanco alguna vez durante el funcionamiento normal, se deberán volver a cambiar las pilas y reajustar la unidad, los programas y la hora.

Bemærk:

Punto 4 RX2 (se previsto)
