Produkto tipas	Patalpų termostatas
Prekės ženklas	Danfoss
Modelis	RTRF (RT51/52, RT51-RF/RT52-RF)
Naudojimas	Šildymo temperatūros reguliavimas
Matmenys (I x A x G)	110 x 88 x 28 mm
Maitinimas	2 šarminės AA baterijos (LR6)
Baterijų veikimo laikas	Maždaug 1 metai (pagal naudojimą)
Temperatūros diapazonas	5–30 °C
Temperatūros tikslumas	±1 °C
Veikimo režimas	Įjungta/išjungta (ON/OFF) arba chrono-proporcinis
Programavimas	Dienos ir nakties temperatūra, laikmatis (RT52)
Ekranas	LCD su baterijos piktograma
Kontakto tipas (laidinis variantas)	SPDT, 3(1)A, 10-230 V~
Radijo dažnis (RF modeliai)	433,92 MHz
Radijo veikimo nuotolis (RF modeliai)	Maks. 30 m (be metalinių kliūčių)
Laikrodis (RT52)	Tikslumas ±1 minutė per mėnesį
Apsaugos klasė	IP20
Standartai	EN 60730-2-9, EN 300220 (RF)
Montavimas	Kvalifikuoto elektriko, laikantis IEEE standartų
Priežiūra	Valyti minkšta sausa šluoste; pakeisti šarmines baterijas
Atstatymas	Išimti baterijas 2 minutėms, tada vėl įdėti
Perdirbimas	Perdirbimo lygis 2 laipsnis
Rutulinio bandymo temperatūra	75 °C
Vardinė smūgio įtampa	2,5 kV

Dažnai užduodami klausimai - RTRF DANFOSS

Kaip nustatyti dienos ir nakties temperatūrą?

Norėdami nustatyti dienos temperatūrą, spauskite ▲ arba ▼ mygtukus, kol pasieksite norimą temperatūrą. Norėdami nustatyti nakties temperatūrą, vienu metu spauskite ▲ ir ▼ (pasirodys simbolis 'n'), tada reguliuokite ▲ arba ▼. Vėl vienu metu spauskite ▲ ir ▼, kad perjungtumėte režimus.

Kaip nustatyti laikrodį RT52?

Vieną kartą paspauskite PROG, naudokite ▲ arba ▼ valandai nustatyti, tada dar kartą paspauskite PROG, kad nustatytumėte grįžimo į dienos režimą laiką. Dar kartą paspauskite PROG, kad grįžtumėte į veikimo režimą.

Ką daryti, jei ekranas lieka tuščias?

Pakeiskite baterijas dviem naujomis šarminėmis AA baterijomis. Jei niekas nerodomas, atstatykite išimdami baterijas 2 minutėms, tada vėl įdėkite. Jei reikia, iš naujo nustatykite laiką ir programas.

Kaip susieti RF termostatą su imtuvu?

1. Išimkite termostato baterijas 2 minutėms, tada vėl įdėkite. 2. Ant termostato 3 sekundes palaikykite nuspaudę V ir + mygtukus (signalas perduodamas 5 min.). 3. Ant imtuvo RX1 3 sekundes palaikykite nuspaudę PROG ir CH1, kol pradės mirksėti žaliai. RX2/RX3 atveju pakartokite veiksmus su atitinkamais kanalais.

Kokias baterijas naudoti?

Naudokite tik kokybiškas šarmines AA (LR6) baterijas. Panaudotas baterijas reikia pakeisti per minutę, kad išlaikytumėte nustatymus.

Kaip perjungti iš dienos režimo į nakties režimą?

Vienu metu spauskite ▲ ir ▼ mygtukus. Ekrane rodoma 'd' (diena) arba 'n' (naktis). Kiekvienas paspaudimas perjungia tarp dviejų režimų.

Ką reiškia mirksinti baterijos piktograma?

Baterijos yra silpnos. Jūs turite 15 dienų jas pakeisti, kol prietaisas išsijungs. Pakeiskite jas per minutę, kad išlaikytumėte nustatymus.

Termostatas nešildo, nors nustatymas aukštas?

Patikrinkite, ar termostatas yra dienos režime (d) ir ar aplinkos temperatūra yra žemesnė už nustatytą. Įsitikinkite, kad šildymas įjungtas, o imtuvas (RF modeliai) yra įjungtas ir teisingai susietas.

Kaip valyti termostatą?

Išorę valykite minkšta sausa šluoste. Nenaudokite abrazyvinių priemonių ar vandens. Užtikrinkite, kad į vidų nepatektų skysčių.

Koks maksimalus veikimo nuotolis RF versijoje?

Viduje veikimo nuotolis yra 30 metrų, jei tarp termostato ir imtuvo nėra masyvių metalinių kliūčių (katilo, šaldytuvo).

NAUDOJIMO INSTRUKCIJA RTRF DANFOSS

Montavimo instrukcijos Informacija Vartotojui

Ši gamini prijungti gali tik kvalifi kuotas elektrikas arba kompetentingas šildymo sistemos instaliuotojas, o prijungimas turi būti suderintas su IEEE elektros laidų montavimo reglamento dabartine redakcija.

Specifi kacija

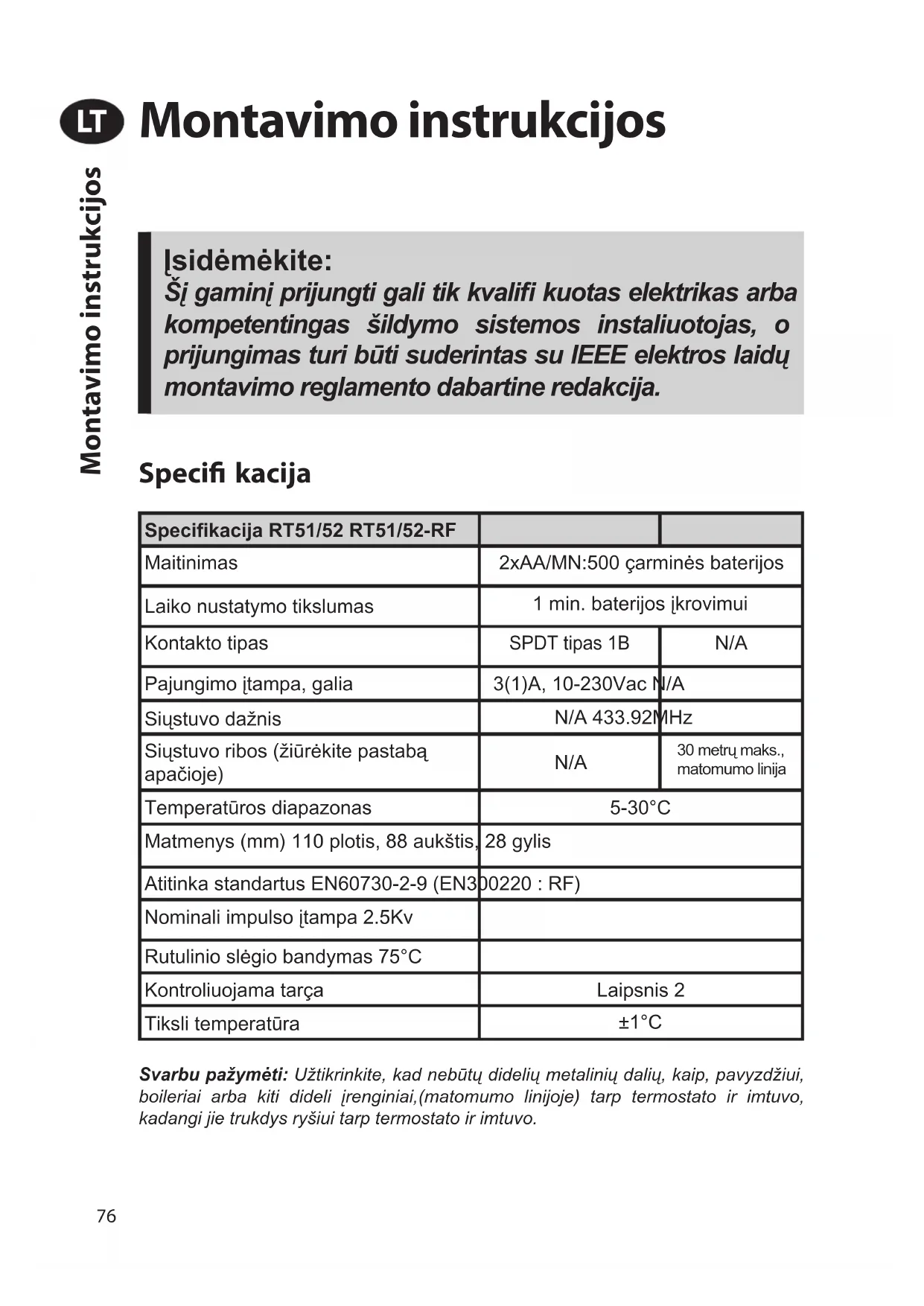

Specifikacija RT51/52 RT51/52-RF
Maitinimas	2xAA/MN:500 çarminės baterijos
Laiko nustatymo tikslumas	1 min. baterijos įkrovimui

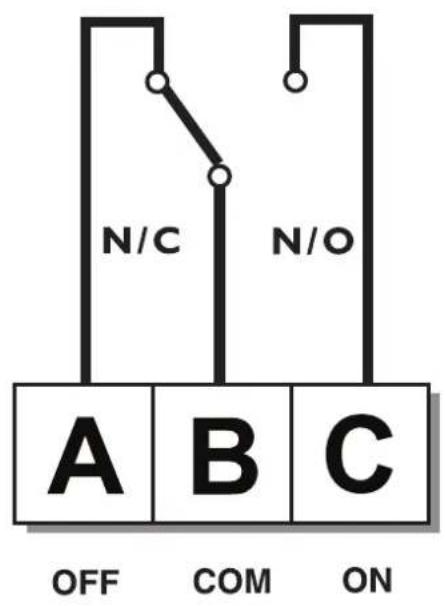

Kontakto tipas	SPDT tipas 1B	N/A
Pajungimo įtampa, galia	3(1)A, 10-230Vac N/A
Siųstuvo dažnis	N/A 433.92MHz
Siųstuvo ribos (žiūrėkite pastabą apačioje)	N/A	30 metru maks., matomumo linija
Temperatūros diapazonas	5-30°C
Matmenys (mm) 110 plotis, 88 aukštis,	28 gylis
Atitinka standartus EN60730-2-9 (EN300220 : RF)
Nominali impulso įtampa 2.5Kv
Rutulinio slėgio bandymas 75°C
Kontroliuojama tarça	Laipsnis 2
Tiksli temperatūra	±1°C

Svarbu pažymėti: Užtikrinkite, kad nebūtu dideliu metaliniu daliu, kaip, pavyzdžiui, boileriai arba kiti dideli jrenginiai,(matomumo linijoje) tarp termostato ir imtuvo, kadangi jie trukdys ryšiui tarp termostato ir imtuvo.

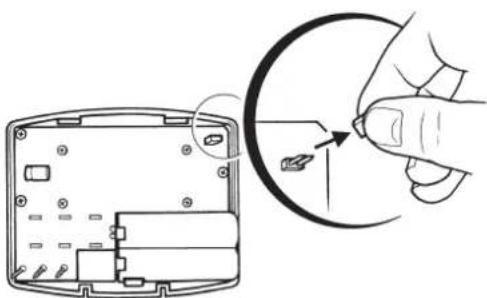

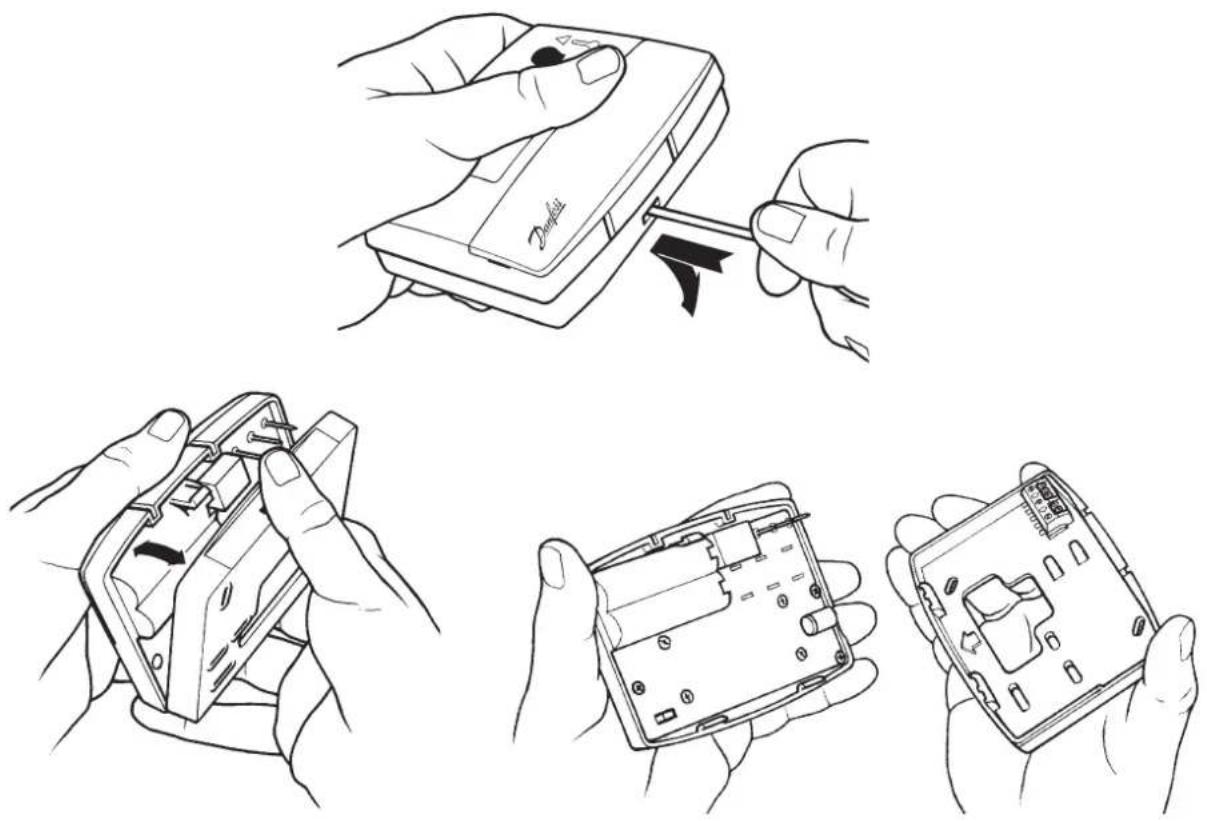

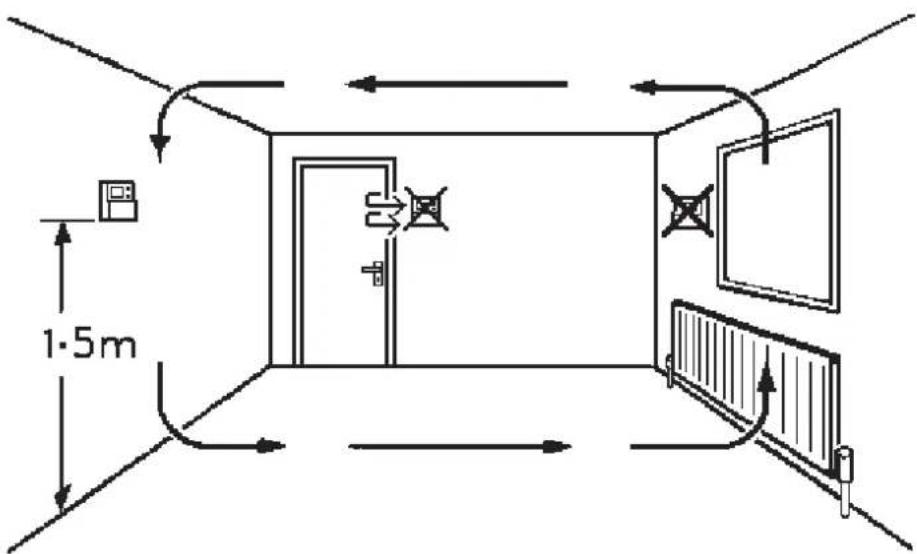

☐ Iš pradžių nuimkite sienos plokštelę nuo prietaiso galo.

Nuo viršutinio kairiojo sienos plokštelės kampo iki dešiniojo krašto turi būti mažiausiai 140 mm, iki kairiojo krašto – 15 mm, 30 mm viršuje ir 100 mm apačioje tarpas, kad būtų galima sumontuoti jungiamą kištuku modulį.

☐ Prieš montuodami prietaisą, nustatykite jį i ON/OFF arba reguliavimo pagal laiką režimą (žr. toliau).

1) ON/OFF – boileris įsijungia (ON), jei temperatūra nukrenta žemiau už nustatytaja, ir išsijungia (OFF), jei temperatūra pakyla aukščiau už nustatytaja.
2) Reguliavimo pagal laiką režimas – tai taupantis energiją režimas, kai boileris kaitinamas reguliariais intervalais, kad būtų išlaikyta nustatyta temperatūra, taip užtikrinant reikiamas aplinkos sąlygas.

! Prie kai kurių termostatų gali būti prijungtas neutralus irl arba ižeminimo laidas. Jų nereikia RT51/52 prietaisams ir jų NEREIKIA prijungti prie RT51/52 gnybtų. Juos galite atjungti nuo elektros tinklo ir susukę įdėti į angą RT51/52 gale.

Dèmesio! Jei naudojate su maitinimo šaltiniais veikiančias sistemas, prijunkite 2 gnybta prie maitinimo šaltinio.

Jeigu termostatas ir imtuvas tiekiami kartu vienoje pakuotėje, jie parenkami gamykloje, todėl derinimas nereikalingas (tik RX1 modeliams).

Norėdami suderinti RX imtuvą su termostato signalo dažniu, atlikite toliau nurodytus 1-5 veiksmus.

1 RT51/52-RF

Iš naujo paleiskite prietaisą: 2 minutėms ištraukite baterijas, o paskui jas pakeiskite.

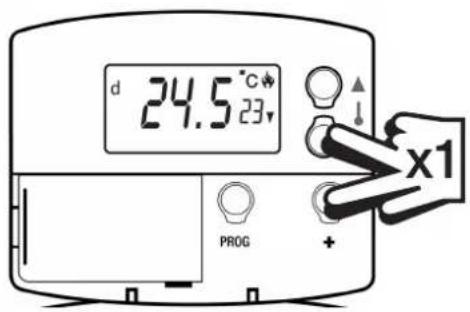

2 Paspauskite ▼ ir + klavišus ir palaikykite juos nuspaudę 3 sekundes. (RT51/52 dabar 5 minutes nepertraukiamai siunčia unikalius signalus).

3 RX1

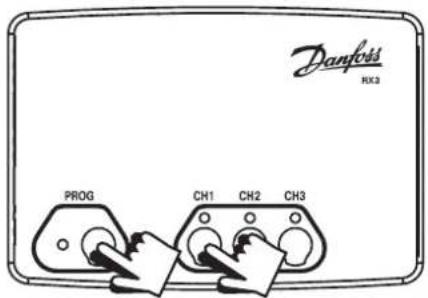

Paspauskite kartu PROG ir CH1 klavišus ir palaikykite 3 sekundes juos nuspaudę, kol vieną kartą blykstelės žalia šviesa.

4 RX2 (jei taikoma)

Stat 1 – atlikite 1-3 veiksmus;

Stat 2 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH2, esančius RX2.

RX3 (jei taikoma)

Stat 1 – atlikite 1-3 veiksmus;

Stat 2 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH2, esančius RX3;

Stat 3 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH3, esančius RX3.

5 RT51/52-RF

Norėdami pasirinkti temperatūrą, paspauskite ▼ ar ▼ – prietaisas persijungs i darbo režimą.

Informacija Vartotojui

Jūsų kambario termostatas

RT51

RT51 yra nesudėtingas kambario termostatas, leidžiantis užprogramuoti dienos ir nakties temperatūrą bei perjungti iš vieno nustatymo į kitą tiesiog paspaudžiant 2 klavišus.

RT52

RT52 būdingos tos pačios funkcijos kaip ir RT51, tačiau jame papildomai įmontuotas laikmatis, jūsų pasirinktu laiku perjungiantis termostatą į dienos temperatūrą.

Bevieliai RF modeliai

Abu modelius galima įsigyti kaip bevieles versijas (RT51-RF ir RT52-RF), kurioms būdingos visiškai tos pačios funkcijos kaip ir modeliams su laidais.

Visi termostatai palaiko ryši su RX imtuvu, kuris gali būti sumontuotas iki 30 m atstumu.

Jūsų rodmenų nuskaitymas

Prieš pradedant naudoti

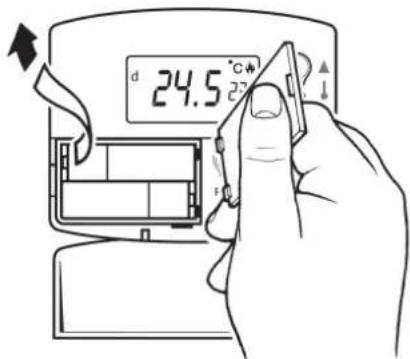

Jei norite iš naujo paleisti prietaisa, atidarykite skydelj programavimo prietaiso priekinėje dalyje. 2 minutėms išimkite baterijas, tada pakeiskite jas.

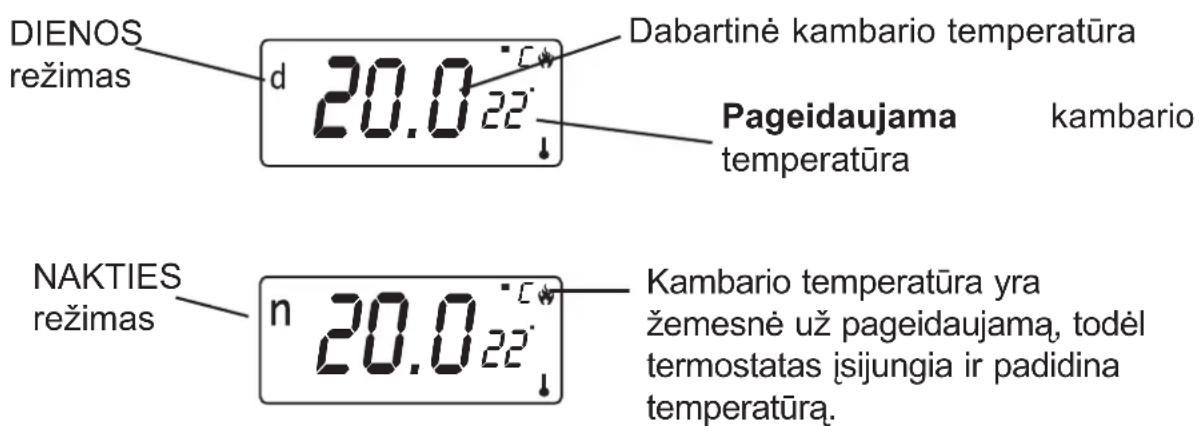

Ekranas automatiškai persijungs i dienos režimą (kairėje ekrano pusėje pasirodo raidė „d“) ir jame pasirodys dabartinė temperatūra dideliais skaitmenimis, o pageidaujama temperatūra – mažesniais skaitmenimis.

Dienos ir nakties temperatūros nustatymas

Dienos temperatūros nustatymas

Spauskite ▲ ir ▼ mygtukus, kol pasirodys reikiama DIENOS TEMPERATŪRA.

Nakties temperatūros nustatymas

Norëdami pasirinkti NAKTIES režimą (n parodyta ekrano virõuje kairëje pusëje), vienu metu nuspauskite abu ▲ ir ▼ mygtukus.

Spauskite ▲ ir ▼ klavišus tol, kol pasirodys pageidaujama nakties (mažesnė) temperatūra (nuo 5 iki 30°C arba šildymas išjungiamas).

Norėdami perjungti iš DIENOS (d) i NAKTIES (n) režimą arba atvirkščiai, vienu metu nuspauskite abu ▲ ir ▼ mygtukus.

Tik RT52/52-RF

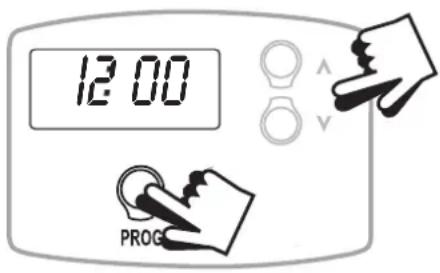

Laikrodžio nustatymas

Vieną kartą paspauskite PROG mygtuka.

Spauskite ▲ ir ▼ mygtukus, kol pasirodys tinkamas LAIKAS.

Gržimo prie dienos laiko nustatymas

Vėl paspauskite PROG mygtuką.

Spauskite ▲ ir ▼ mygtukus, kol pasirodys tinkamas LAIKAS.

Norėdami sugrižti i RUN režima, vėl spauskite PROG.

Dabar prietaisas reguliuos çildymą pagal jūsų nustatytą temperatūrą.

Bateriju pakeitimas

☐ Jei išsikrauna baterijos, LCD ekrane ima mirksėti baterijos simbolis.
☐ Baterijas galėsite pakeisti per 15 dienu, po to prietaisas išsijungs.

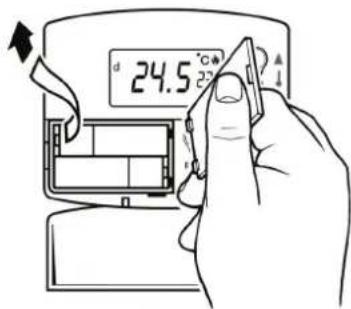

□ Keisdami baterijas, per vieną minutę išimkite senąsias ir įdėkite naująsias baterijas – tuomet nustatyta programa išliks.

SVARBU! Naudokite tik aukštos kokybės šarmines baterijas.

! Isidémékite! Jei normalaus veikimo metu ekranas išsijungia, reikia pakeisti baterijas, perkrauti prietaisą bei vėl nustatyti laiką bei programas.
