Type de produit	Thermostat d'ambiance
Marque	Danfoss
Modèle	RTRF (RT51/52, RT51-RF/RT52-RF)
Utilisation	Régulation de température pour chauffage
Dimensions (L x H x P)	110 x 88 x 28 mm
Alimentation	2 piles alcalines AA (LR6)
Autonomie des piles	Environ 1 an (selon usage)
Plage de température	5 à 30 °C
Précision de la température	±1 °C
Mode de fonctionnement	Marche/Arrêt (ON/OFF) ou Chrono-proportionnel
Programmation	Température Jour et Nuit, minuterie (RT52)
Affichage	LCD avec icône de pile
Type de contact (version filaire)	SPDT, 3(1)A, 10-230 V~
Fréquence radio (modèles RF)	433,92 MHz
Portée radio (modèles RF)	30 m maximum (sans obstacle métallique)
Horloge (RT52)	Précision ±1 minute par mois
Indice de protection	IP20
Normes	EN 60730-2-9, EN 300220 (RF)
Installation	Par électricien qualifié, respect des normes IEEE
Entretien	Nettoyer avec un chiffon doux et sec ; remplacer les piles alcalines
Réinitialisation	Retirer les piles 2 minutes, puis replacer
Recyclage	Niveau de recyclage degré 2
Température d'essai à la bille	75 °C
Tension de choc nominale	2,5 kV

FOIRE AUX QUESTIONS - RTRF DANFOSS

Comment régler la température Jour et Nuit ?

Pour régler la température Jour, appuyez sur les touches ▲ ou ▼ jusqu'à obtenir la température souhaitée. Pour la température Nuit, appuyez simultanément sur ▲ et ▼ (le symbole 'n' apparaît), puis ajustez avec ▲ ou ▼. Appuyez à nouveau simultanément sur ▲ et ▼ pour basculer entre les modes.

Comment régler l'horloge sur le RT52 ?

Appuyez une fois sur PROG, utilisez ▲ ou ▼ pour régler l'heure, puis rappuyez sur PROG pour régler l'heure de retour en mode Jour. Appuyez à nouveau sur PROG pour revenir en mode fonctionnement.

Que faire si l'écran reste vide ?

Remplacez les piles par deux piles alcalines neuves AA. Si rien ne s'affiche, réinitialisez en retirant les piles 2 minutes, puis réinsérez-les. Reconfigurez l'heure et les programmes si nécessaire.

Comment associer le thermostat RF au récepteur ?

1. Retirez les piles du thermostat pendant 2 min puis remettez-les. 2. Sur le thermostat, maintenez enfoncées les touches V et + 3 secondes (signal transmis 5 min). 3. Sur le récepteur RX1, maintenez PROG et CH1 3 secondes jusqu'à clignotement vert. Pour RX2/RX3, répétez les étapes avec les canaux correspondants.

Quel type de piles utiliser ?

Utilisez uniquement des piles alcalines de qualité, type AA (LR6). Les piles usagées doivent être remplacées dans la minute pour conserver les réglages.

Comment passer du mode Jour au mode Nuit ?

Appuyez simultanément sur les touches ▲ et ▼. L'écran affiche 'd' (Jour) ou 'n' (Nuit). Chaque pression alterne entre les deux modes.

Que signifie le symbole de pile clignotant ?

Les piles sont faibles. Vous disposez de 15 jours pour les remplacer avant que l'appareil ne s'éteigne. Remplacez-les dans la minute pour garder vos réglages.

Le thermostat ne chauffe pas malgré un réglage haut ?

Vérifiez que le thermostat est en mode Jour (d) et que la température ambiante est inférieure à la consigne. Assurez-vous que le chauffage est allumé et que le récepteur (modèles RF) est sous tension et correctement appairé.

Comment nettoyer le thermostat ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou d'eau. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur.

Quelle est la portée maximale en version RF ?

La portée est de 30 mètres en intérieur, sans obstacle métallique massif (chaudière, réfrigérateur) entre le thermostat et le récepteur.

MODE D'EMPLOI RTRF DANFOSS

Instructions d'installation Instructions d'utilisateur

Instructions d'installation

Remarque:

Ce produit doit être installé exclusivement par un électricien qualifi é ou un installateur de chauff age compétent et doit être conforme à la version en vigueur des réglementations de câblage IEEE.

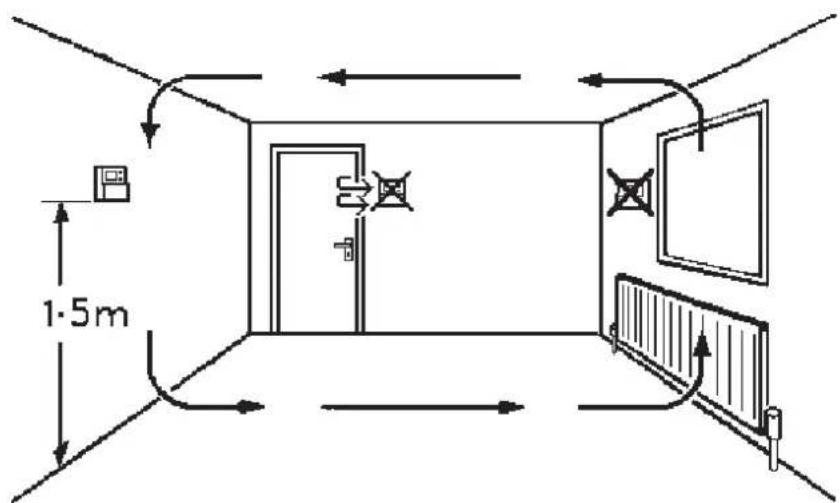

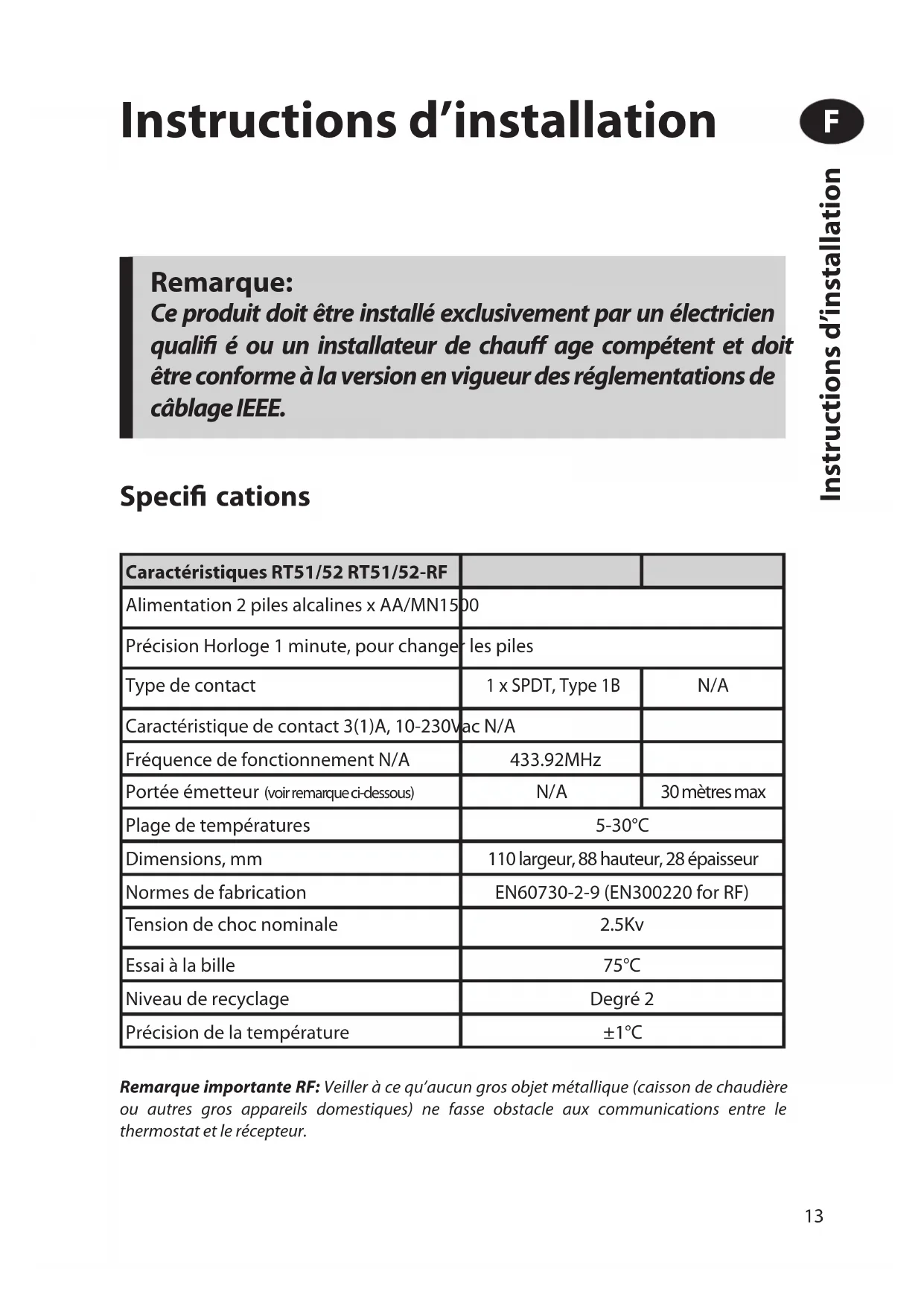

Specifications

Caractéristiques RT51/52 RT51/52-RF
Alimentation 2 piles alcalines x AA/MN1500
Précision Horloge 1 minute, pour changer les piles
Type de contact	1 x SPDT, Type 1B	N/A
Caractéristique de contact 3(1)A, 10-230Vac N/A
Fréquence de fonctionnement N/A	433.92MHz
Portée émetteur (voir remarque ci-dessous)	N/A	30 mètres max
Plage de températures	5-30°C
Dimensions, mm	110 largeur, 88 hauteur, 28 épaisseur
Normes de fabrication	EN60730-2-9 (EN300220 for RF)
Tension de choc nominale	2.5Kv
Essai à la bille	75°C
Niveau de recyclage	Degré 2
Précision de la température	±1°C

Remarque importante RF: Veiller à ce qu'aucun gros objet métallique (caisson de chaudière ou autres gros appareils domestiques) ne fasse obstacle aux communications entre le thermostat et le récepteur.

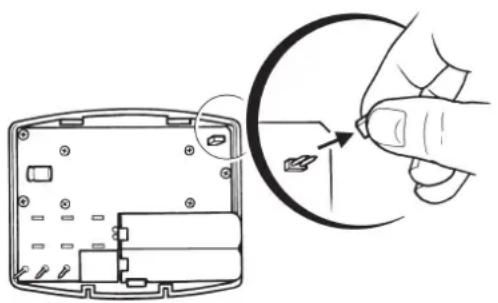

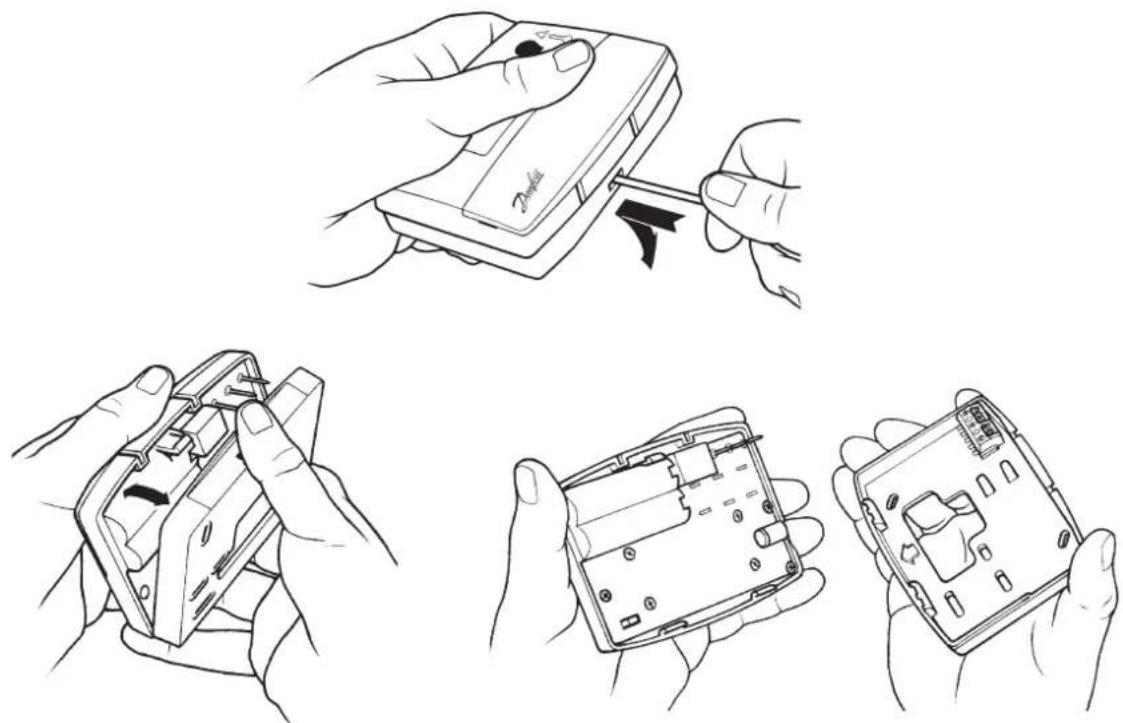

Retirez tout d'abord la plaque murale de l'arrière de l'appareil.

Par rapport au coin gauche supérieur de la plaque murale, vous devez disposer d'espacements d'au moins 140 mm à droite, 15 mm à gauche, 30 mm au-dessus et 100 mm en-dessous afi n de pouvoir monter le module enfi chable.

□ Avant de monter l'appareil, ce dernier doit être en mode ON/OFF (Marche/Arrêt) ou réglage chrono-proportionnel (voir ci-dessous).

ON/OFF (Marche/Arrêt) – la chaudière se met en marche lorsque la température est inférieure à la température défi nie et s'arrête lorsque la température est supérieure.

Chrono-proportionnel – fonction d'économie d'énergie qui déclenche la chaudière à intervalles réguliers pour maintenir une température défini nie, off rant un environnement ambiant constant à l'utilisateur.

Certains thermostats existants compteront un câble Neutre et/ou Terre connecté. Ces derniers ne sont pas nécessaires au modèle RT51/52 et NE doivent PAS être connectés à l'une des bornes du
- RT51/52. Ils doivent en revanche être isolés et enroulés dans le renfoncement à l'arrière du RT51/52.

F

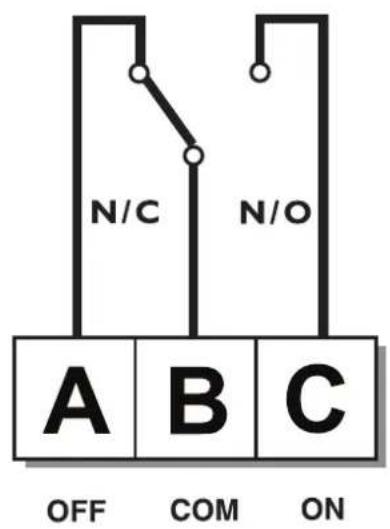

Câblage (versions câblées seulement)

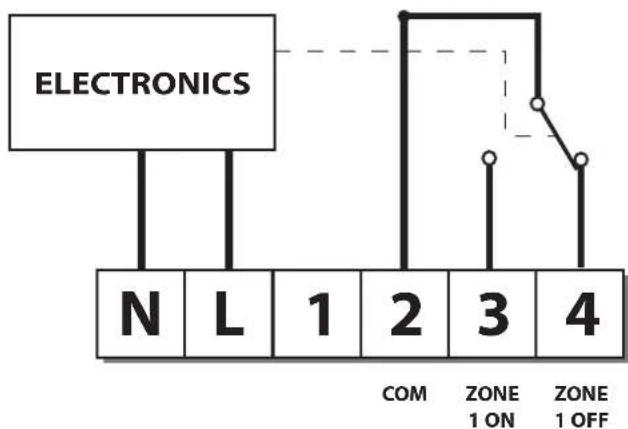

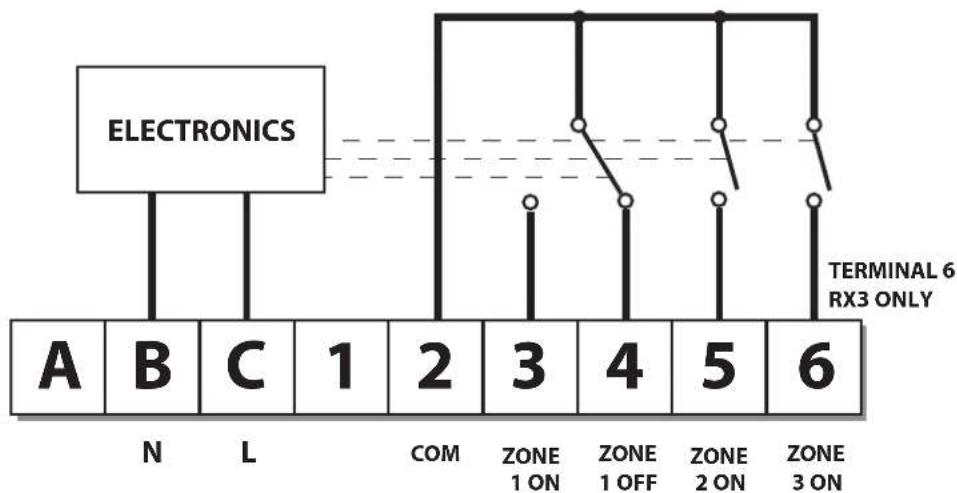

Câblage du Récepteur RX (modèles RF uniquement)

RX1

RX2 & RX3

NB. Pour les systèmes alimentés sur secteur, reliez la borne 2 à la phase du secteur.

Si le thermostat émetteur et le récepteur ont été fournis ensemble dans un kit, ces deux éléments peuvent communiquer directement sans manipulation particulière (Modèles RX1 uniquement).

Pour ajuster le récepteur RX à la fréquence du signal du thermostat, suivez les points 1-5 ci-dessous.

Etape 1 RT52/52-RF

Réinitialisez l'appareil en retirant les piles pendant 2 minutes, puis replacez ces dernières.

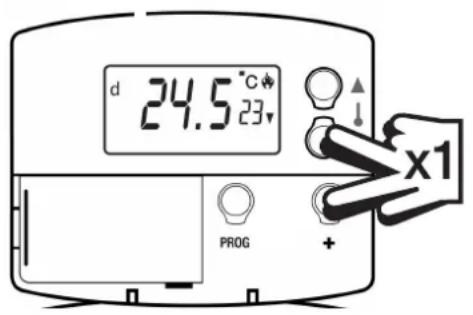

Etape 2 Appuyez sur les touches V et + en les maintenant enfoncées pendant 3 secondes. (Le thermostat transmet alors un signal unique en continu pendant 5 minutes).

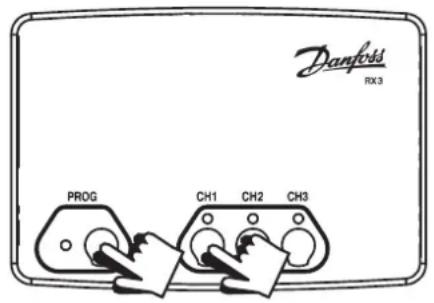

Appuyez sur les touches PROG et CH1 en les maintenant enfoncées pendant 3 secondes jusqu'à ce que le voyant vert clignote une fois.

Etape 4 RX2 (si applicable)

Etat 1 – exécutez les points 1-3.

Etat 2 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les touches PROG et CH2 du RX2.

RX3 (si applicable)

Etat 1 – exécutez les points 1-3.

Etat 2 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les touches PROG et CH2 du RX3.

Etat 3 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les touches PROG et CH3 du RX3.

Etape 5 RT51/52-RF

Appuyez sur V ou Λ pour sélectionner la température – l'appareil repassera en mode de fonctionnement.

F

Instructions d'utilisateur

Votre thermostat d'ambiance

RT51

Le RT51 est un thermostat d'ambiance simple d'emploi qui vous permet de programmer une température Jour et une température Nuit, et de basculer entre les deux réglages en appuyant simplement sur 2 touches.

RT52

Le RT52 a la même fonctionnalité que le RT51, mais intègre également une minuterie, qui fera repasser le thermostat à la température Jour à l'heure que vous avez choisie.

Modèles RF sans fi I

Les deux modèles sont disponibles en versions sans fi l - RT51-RF et RT52-RF – qui off rent exactement les mêmes fonctions que les modèles câblés.

Chaque thermostat communique avec un récepteur RX, qui peut être placé jusqu'à 30 m du thermostat.

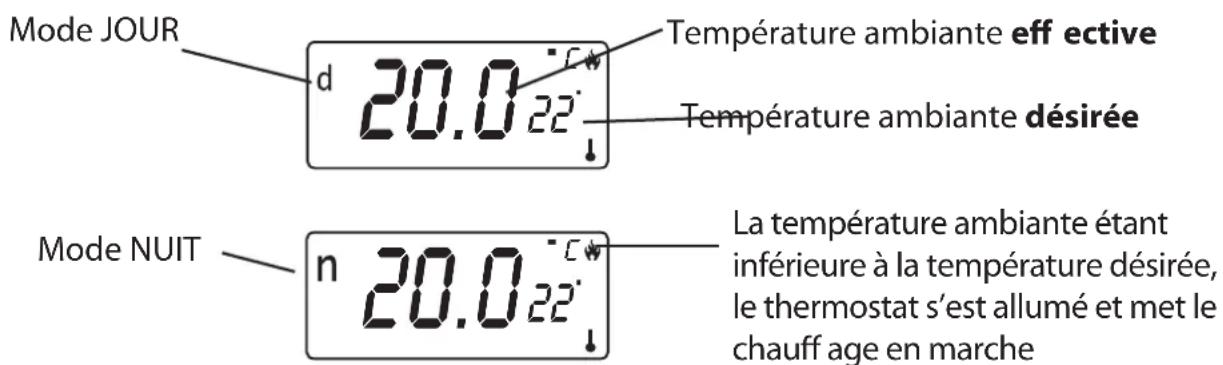

Lecture de l'écran

Avant de commencer

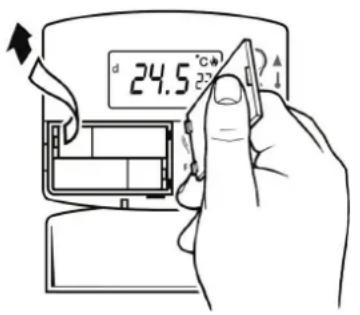

Pour réinitialiser l'appareil, ouvrez le couvercle à l'avant du programmateur. Retirez les piles pendant 2 minutes, puis replacez ces dernières.

L'écran affi chera automatiquement par défaut le mode JOUR (lettre d affichée en haut et à gauche de l'écran) et indiquera la température eff ective en gros caractères et la température désirée en petits caractères.

Réglage des températures JOUR & NUIT

La Température de la Journée

Appuyer sur les boutons ▲ ou ▼ jusqu'à ce que la TEMPERATURE DE LA JOURNEE requise s'affi che.

La Température de la Nuit

Appuyer une fois simultanément sur les boutons ▲ et ▼ pour sélectionner le mode NUIT (n s'affiche en haut et à gauche de l'écran).

Appuyer sur les boutons ▲ ou ▼ jusqu'à ce que la TEMPERATURE DE LA NUIT (mise en réduit) requise s'affi che (entre 5-30°C ou Arrêt).

Appuyer une fois simultanément sur les boutons ▲ et ▼ pour basculer entre les modes JOURNEE (d) et NUIT (n) selon les besoins.

RT52/52-RF uniquement

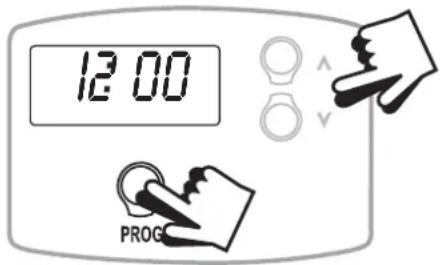

Régler l'horloge

Appuyer une fois sur le bouton PROG.

Appuyer sur les boutons ▲ ou ▼ jusqu'à ce que l'HEURE correcte s'affi che.

Régler l'Heure de Retour à la Température de la Journée

Appuyer une nouvelle fois sur le bouton PROG.

Appuyer sur les boutons ▲ ou ▼ jusqu'à ce que l'HEURE correcte s'affi che.

Mode RUN (Fonctionnement)

Appuyer une nouvelle fois sur PROG pour repasser en mode FONCTIONNEMENT.

L'appareil régulera désormais votre chauff age aux températures que vous avez défi nies.

Remplacement des Piles

☐ Lorsque les piles sont usagées, un symbole de pile clignotera sur l'écran LCD.
□ Vous disposez de 15 jours pour remplacer la pile avant que l'appareil ne s'éteigne.

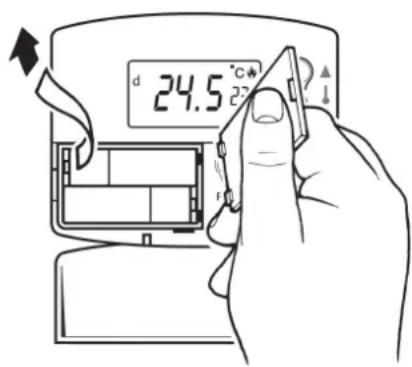

☐ Lorsque vous remplacez les piles, retirez les piles usées et insérez les piles neuves dans LA MINUTE qui suit pour préserver vos programmations.

IMPORTANT: toujours utiliser des piles alcalines de qualité.

NB. Si rien ne s'affi che à l'écran pendant le fonctionnement normal de l'appareil, les piles doivent être remplacées, l'appareil réinitialisé, et l'heure et les programmes redéfinis.
