Typ produktu	Okap pochyły
Marka	ROSIERES
Model	RDG9DCK3B
Zasilanie	220-240 V ~ 50 Hz
Moc silnika	Wysoka moc (nieokreślona)
Liczba prędkości	3 prędkości + booster
Oświetlenie	LED, max 1,5 W
Typ filtra tłuszczowego	Filtr tłuszczowy zmywalny (aluminiowy)
Filtr węglowy	Opcjonalny, do recyrkulacji
Średnica wywiewu	150 mm
Minimalna odległość nad płytą	65 cm
Maksymalna odległość nad płytą	75 cm
Klasa elektryczna	Klasa I (obowiązkowe uziemienie)
Główny materiał	Szkło i metal
Typ sterowania	Przyciski podświetlane lub dotykowe w zależności od wersji
Minutnik	Tak, do 60 minut
Alarm czyszczenia	Tak, po 14 godzinach pracy
Instalacja	Wywiew zewnętrzny lub recyrkulacja
Akcesoria w zestawie	Kominy, wsporniki, deflektor powietrza, śruby, kołki
Maksymalna liczba palników nad	4 palniki
Przeznaczenie	Tylko do użytku domowego

Często zadawane pytania - RDG9DCK3B ROSIERES

Jak wyczyścić filtr tłuszczowy?

Filtr tłuszczowy należy czyścić co miesiąc. Użyj środka czyszczącego i miękkiej ściereczki. Zatkany filtr może stwarzać ryzyko pożaru i zmniejszać siłę ssania.

Jak wymienić filtr węglowy?

Filtr węglowy jest używany w trybie recyrkulacji. Aby go wymienić, najpierw wyjmij filtr tłuszczowy, a następnie obróć filtr węglowy zgodnie z ruchem wskazówek zegara, aby go zablokować. Wymieniaj go przynajmniej raz w roku.

Jak wymienić żarówkę LED?

Odłącz okap, usuń śruby z płyty szklanej, odłącz oprawki, a następnie wymień cały zestaw żarówka, oprawka i przewód (LED max 1,5W). Zmontuj w odwrotnej kolejności.

Co zrobić, gdy okap mocno wibruje?

Sprawdź, czy turbina nie jest zablokowana i czy silnik jest dobrze zamocowany. Upewnij się również, że okap jest prawidłowo zamontowany na wsporniku ściennym. Jeśli problem nie ustąpi, skontaktuj się z profesjonalistą.

Dlaczego siła ssania jest słaba?

Odległość między okapem a płytą kuchenną może być zbyt duża. Ustaw ją między 65 a 75 cm. Sprawdź również, czy filtry nie są zatkane i czy przewód wywiewny nie jest zablokowany.

Jak ustawić minutnik?

Gdy okap działa, naciśnij przycisk minutnika, aby aktywować odliczanie. Każde naciśnięcie dodaje jedną minutę (maks. 60 minut). Wyświetlacz LCD pokazuje symbol minutnika i pozostały czas.

Jak ustawić godzinę na wyświetlaczu LCD?

W trybie czuwania (silnik wyłączony), naciśnij przycisk minutnika, aby wejść w ustawienia. Użyj przycisku prędkości do ustawienia godzin, a przycisku oświetlenia do minut.

Co to jest funkcja booster?

Funkcja booster włącza maksymalną prędkość na 5 minut, aby szybko usunąć duże ilości dymu lub pary. Aby ją aktywować, naciśnij odpowiedni przycisk (w zależności od modelu). Po 5 minutach okap wraca do poprzedniej prędkości.

Czy okap można zamontować nad płytą gazową?

Tak, ale upewnij się, że odległość wynosi między 65 a 75 cm, a pomieszczenie jest dobrze wentylowane. Powietrze wywiewane nie powinno być odprowadzane do przewodu używanego do spalin.

Co zrobić, gdy oświetlenie działa, ale wentylacja nie?

Może to oznaczać, że turbina jest zablokowana lub silnik jest uszkodzony. Wyłącz okap i wezwij profesjonalistę do naprawy.

INSTRUKCJA OBSŁUGI RDG9DCK3B ROSIERES

Usuwanie możliwych problemów 47

Serwis 47

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed montażem i użytkowaniem okapu, co zapewni bezpieczną i prawidłową eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

CE

Poprzez umieszczenie oznakowania na produkcie, oświadczamy, na własną odpowiedzialność, zgodność z wszystkimi wymogami bezpieczeństwa europejskiego, zdrowia i ochrony środowiska określonymi w przepisach dla tego produktu.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone, aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić, czy przewód przyłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację, jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.

Urządzenie nie jest przeznaczone do obsługi przez osoby (w tym dzieci) o ograniczonych właściwościach fizycznych, czuciowych lub umysłowych lub nieposiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób

odpowiadających za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Pod okapem nie wolno używać otwartego ognia.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

• Zapewnić odpowiednią wentylację pomieszczenia, gdy jednocześnie używany jest okap kuchenny oraz urządzenia spalające gaz lub inne paliwa (nie dotyczy urządzeń, które tylko odprowadzają powietrze z powrotem do pomieszczenia);
• szczegóły dotyczące metody i częstotliwości czyszczenia.
• istnieje ryzyko pożaru, jeśli czyszczenie nie zostanie przeprowadzone zgodnie z instrukcją;
• nie palić pod okapem;
• UWAGA: Dostępne części mogą się nagrzewać, gdy są używane z urządzeniami do gotowania.

Niebezpieczeństwo porażenia elektrycznego

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

Instalacja elektryczna

Cała instalacja musi być przeprowadzona przez kompetentną osobę lub wykwalifikowanego elektryka. Przed podłączeniem zasilania upewnij się, że napięcie odpowiada napięciu na tabliczce znamionowej.

Bezpośrednie połączenia

Urządzenie należy podłączyć bezpośrednio do sieci elektrycznej za pomocą wyłącznika wielobiegunowego o minimalnym otworze 3 mm między stykami.

Instalator musi zapewnić prawidłowe połączenia elektryczne zgodne ze schematem połączeń.

Kabel nie może być zgięty ani ściśnięty.

Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń.

Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zestaw dostępny u producenta lub w autoryzowanym serwisie.

OSTRZEŻENIE: To urządzenie klasy I MUSI być uziemione

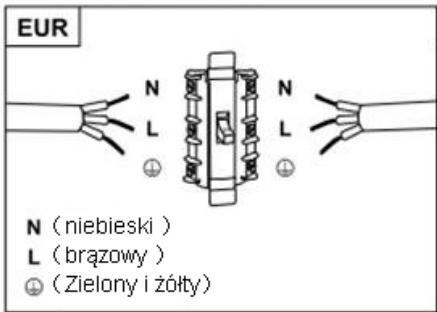

To urządzenie jest dostarczane z 3-żyłowym kablem sieciowym w kolorze jak następuje:

brązowy = L lub faza, niebieski = N lub neutralny

Zielony i żółty = E lub ziemia

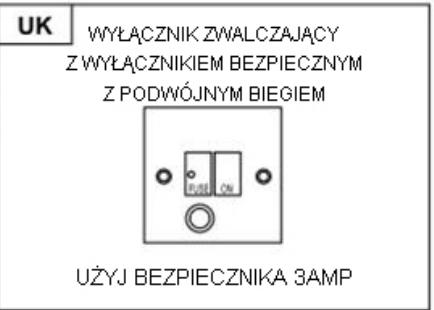

Bezpiecznik musi mieć wartość 3 A.

SPECYFIKACJA

Część	Wygliad	ilość
Okap		1
Komin górnny		1
Komin dolny		1
Kątownik komina dolnego		1
Kątownik komina górnego		1
Wspornik okapu		1
Kolki Rozporowe		9
Wkręty 4×30mm		9
Śruby 4 x 8mm		2

Jeśli możliwe jest odprowadzenie oparów na zewnątrz, okap należy zamontować jak na rysunku poniżej, z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150 mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75 cm nad płytą kuchenną, co gwarantuje najlepszą skuteczność.

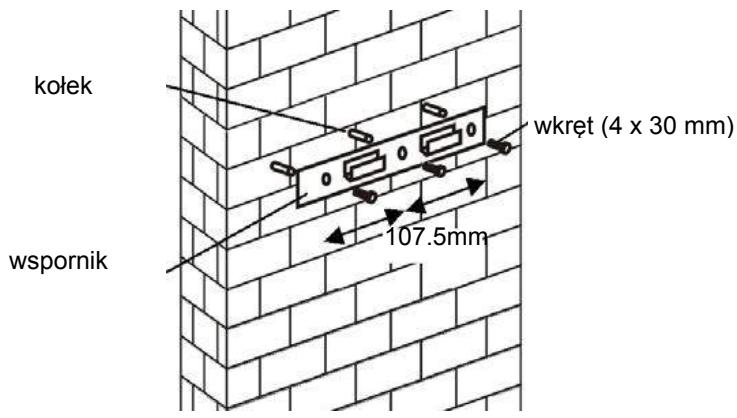

1. Wywiercić 3 otwory 8 mm i przykręcić wspornik 3 wkrętami.

• Przed instalacją należy wywiercić 2 dodatkowe otwory o średnicy 8 mm oraz przygotować odpowiednie kołki i wkręty.

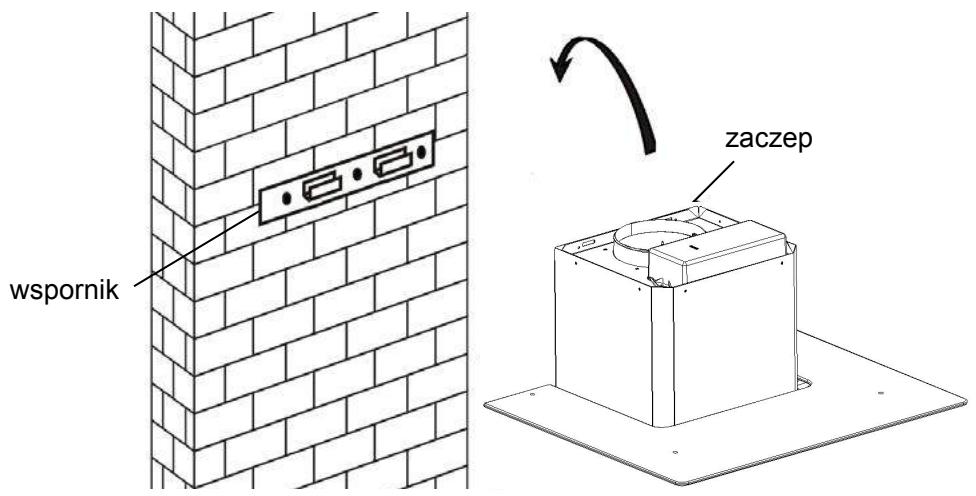

1. Okap zaczepić na wsporniku.

1. Zamocować zwrotnicę na wylocie okapu, a następnie założyć kanał wylotowy, jak pokazano na rysunku.

kanał wylotowy

6.

• Umieść na okapie we właściwym położeniu szklaną osłonę.
• Przykręcić osłonę za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła, nie dokręcać śrub zbyt mocno.

7.

Zmontować komin wewnętrzny i zewnętrzny i rozsunąć na właściwą wysokość.

• Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących, jak pokazano na rysunku poniżej.

8.

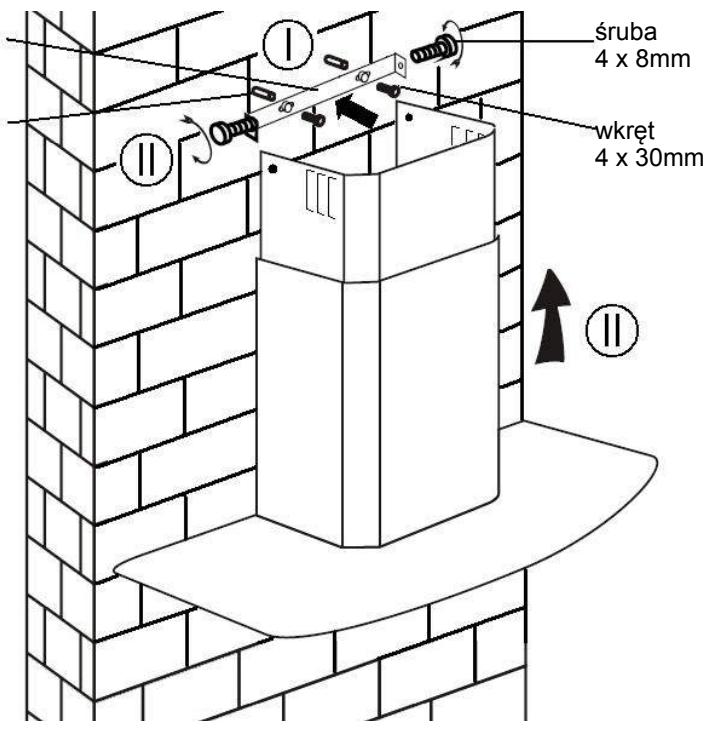

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik

kotek

SPECYFIKACJA

Część	Wygliad	ilość
deflektor powietrza		1
wspornik		1
Kołyrozporowe		2
Wkręty 4×30mm		2
Śruby 3.5 x 12mm		2

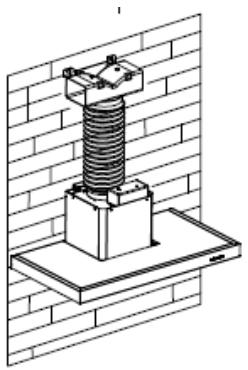

INSTALACJA (ODBLYWACZ POWIETRZA DO MODELI T-SHAPE, SZKŁA Z KRZYWEM, SZKŁA PŁASKIEGO):

Deflektor powietrza jest wymieniony jako dołączony i nie jest OPCJONALNY.

1. Przed montażem zagiąć oba końce wspornika, jak pokazano poniżej:

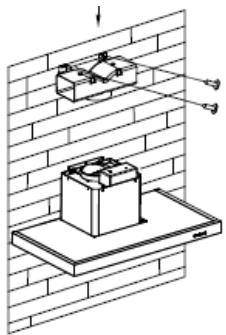

1. Przymocuj wspornik do plastikowej gniazdka w kształcie litery T za pomocą 2 dołączonych śrub ST3.5x12mm.

1. Wywierć 2 otwory, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą dostarczonych śrub ST4x30 mm.

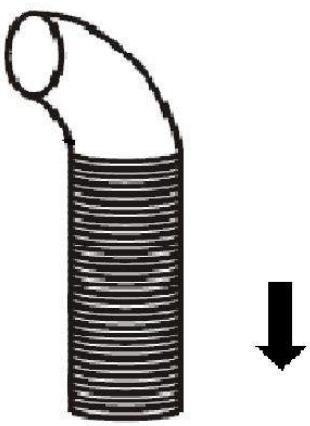

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazano poniżej:

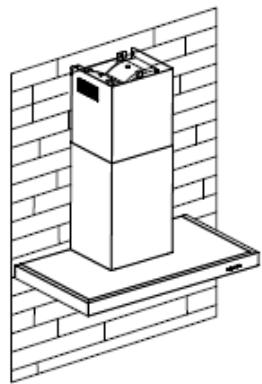

5. Zainstaluj komin na urządzeniu i napraw go.

Uwaga: nie można używać plastikowej wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowej wylotu w kształcie litery T, bez dodatkowej klapki w kształcie litery V.

Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowania produktu.

SPECYFIKACJA

Część	Wygliad	ilość
deflektorgowietra		1
wspornik		1
Koło rozporowe		2
Wkrety 4×30mm		2
Śruby 3.5 x 12mm		2

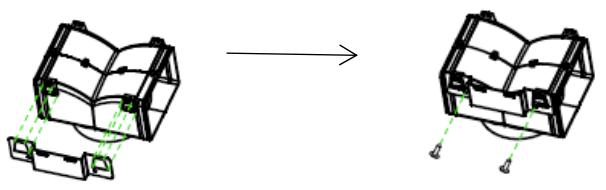

INSTALACJA DEFLEKTORA POWIETRZA DLA MODELI PIRAMIDY I SKÓRY):

Deflektor powietrza jest wymieniony jako dołączony i nie jest opcjonalny.

1. Przymocuj wspornik do plastikowej gniazdka w kształcie litery T za pomocą 2 śrub ST3.5x12mm dostarczonych jak pokazano poniżej:

1. Wywierć 2 otwory w ścianie, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą dostarczonych śrub ST4x30 mm.

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazano poniżej:

4. Zainstaluj komin na urządzeniu i napraw go.

Uwaga: nie można używać plastikowej wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowej wylotu w kształcie litery T, bez dodatkowej klapki w kształcie litery V.

Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowania produktu.

MONTAŻ (WERSJA Z RECYRKULACJĄ)

Jeżeli nie ma możliwości wyprowadzenia oparów na zewnątrz pomieszczenia, to montaż jest podobny do montażu w wersji wywiewowej, z tym że nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wcisnąć zaczep i zdjąć filtr, odchylając go ku dołowi.

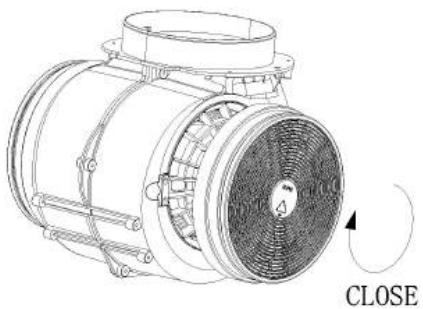

Włóż filtr węglowy do gniazda w okapie i zamocuj, obracając w prawo. Powtórz czynność dla filtra po drugiej stronie, jeśli konstrukcja okapu tego wymaga.

UWAGA:

Proszę sprawdzić, czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie. Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

KONFIGURACJA 1

1 2 3

DZIAŁANIE

Przycisk 1

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy niskiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora.

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Przycisk 2

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy średniej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Prędkość przeznaczona do normalnego gotowania.

Przycisk 3

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy wysokiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 2

0

1

2

3

DZIAŁANIE

Przycisk Off

Jest używany do wyłączania wentylatora.

Mała prędkość wentylatora 1

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora 2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora 3

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 3

① Przycisk On / Off

Jest używany do włączania / wyłączania wentylatora.

• Przycisk Plus (zwiększanie prędkości)

W celu zwiększenia prędkości wentylatora.

Przycisk Minus (zmniejszanie prędkości)

W celu zmniejszenia prędkości wentylatora.

Lampka przycisku

8 Wyświetlacz cyfrowy

Pomiar prędkości wentylatora: "1" dla niskiej prędkości, "2" dla średniej prędkości, "3" dla dużej prędkości, "4" dla funkcji Booster.

Szybki timer: Naciśnij przycisk + i - i przytrzymaj przez 1 sekundę, wyświetlacz cyfrowy zacznie migać i odliczać 5 minut, po 5 minutach silnik zgaśnie automatycznie i zabrzmi brzęczyk przez 1 sekundę.

Funkcja Booster

Aby aktywować funkcję Booster, naciśnij +, aby wybrać prędkość 4, okap będzie pracował z największą prędkością przez 5 minut, po czym wróci do zwykłej prędkości.

KONFIGURACJA 04

Przycisk timera

1. Ustawianie pory dnia

Gdy okap znajduje się w trybie czuwania (silnik nie działa), naciśnij przycisk timera, aby wprowadzić ustawienia czasu.

Naciśnij przycisk „Prędkość wentylatora”, aby ustawić godzinę, a następnie naciśnij przycisk „Światło”, aby ustawić minuty.

1. Ustawianie timera

Gdy okap jest w trybie pracy, naciśnij przycisk timera, aby ustawić odliczanie.

Naciśnij jeden raz przycisk timera, a następnie odliczanie wzrośnie o jedną minutę. Maksymalne odliczanie wynosi 60 minut.

Przycisk zmniejszania prędkości

Do zmniejszania prędkości wentylatora.

Przycisk prędkości plus

Do zwiększenia prędkości wentylatora

Przycisk ŚWIATŁA

Do włączania i wyłączania oświetlenia.

Wyświetlacz LCD

1. Symbol silnika będzie się obracał podczas pracy silnika;
2. Wyświetlanie czasu;
3. Symbol timera pojawi się, gdy timer jest ustawiany i odlicza;
4. Symbol światła;
5. Prędkość silnika;
6. Symbol prędkości turbo pojawi się, gdy prędkość jest najwyższa;
7. Symbol alarmu pojawi się 5 sekund po zakończeniu odliczania timera.
8. Alarm czyszczenia, pojawia się, gdy całkowity czas pracy do 14 godzin lub po raz pierwszy po użyciu po podłączeniu.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć i odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu zabezpieczy nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz, przez co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony, to zapycha się tłuszczem (potencjalnie zapalnym).

Filtr należy czyścić detergentem do mycia naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymuje zapachy. Należy wymieniać go nie rzadziej niż raz do roku, w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem z oprawkami i przewodami (żarówki LED MAX 1.5W).

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać, aby nie dokręcić ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Dziajanie
Świeci swiatto, ale wentylator nie działa	Zablokowy wentylator	Odłączyć od zasilania, weźwać autoryzowy serwis
	Uszkodzony silnik
Nie działa ani swiatto ani wentylator	Przepalone oswietlenie	Wymiemenić zarowykę
	Nie podȩczone zasilanie	Podȩczyć zasilanie
Poważna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, weźwać autoryzowy serwis
	Nie zamocowy silnik wentylatora	Odłączyć od zasilania, weźwać autoryzowy serwis
	Niewość wiedzieszony okap na wsporniku	Zdȩć okap, sprawdzićczy wspornik jest sąsciwo zamocowy.
Zbyt.Mała wydajnosć okapu	Okap zawieszonym zbyt wysoko na płyta kuchenna.	Zamoczenia w odlegloiść 65-75cm od płyty.
	Zabrudzone filtry	Wyczyscić lub wymiemenić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki, należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wzywaniu serwisu ważne jest podanie modelu urządzenia oraz 16-cyfrowego numeru fabrycznego (zaczynają się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/UE dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczynia się do uniknięcia potencjalnych szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
