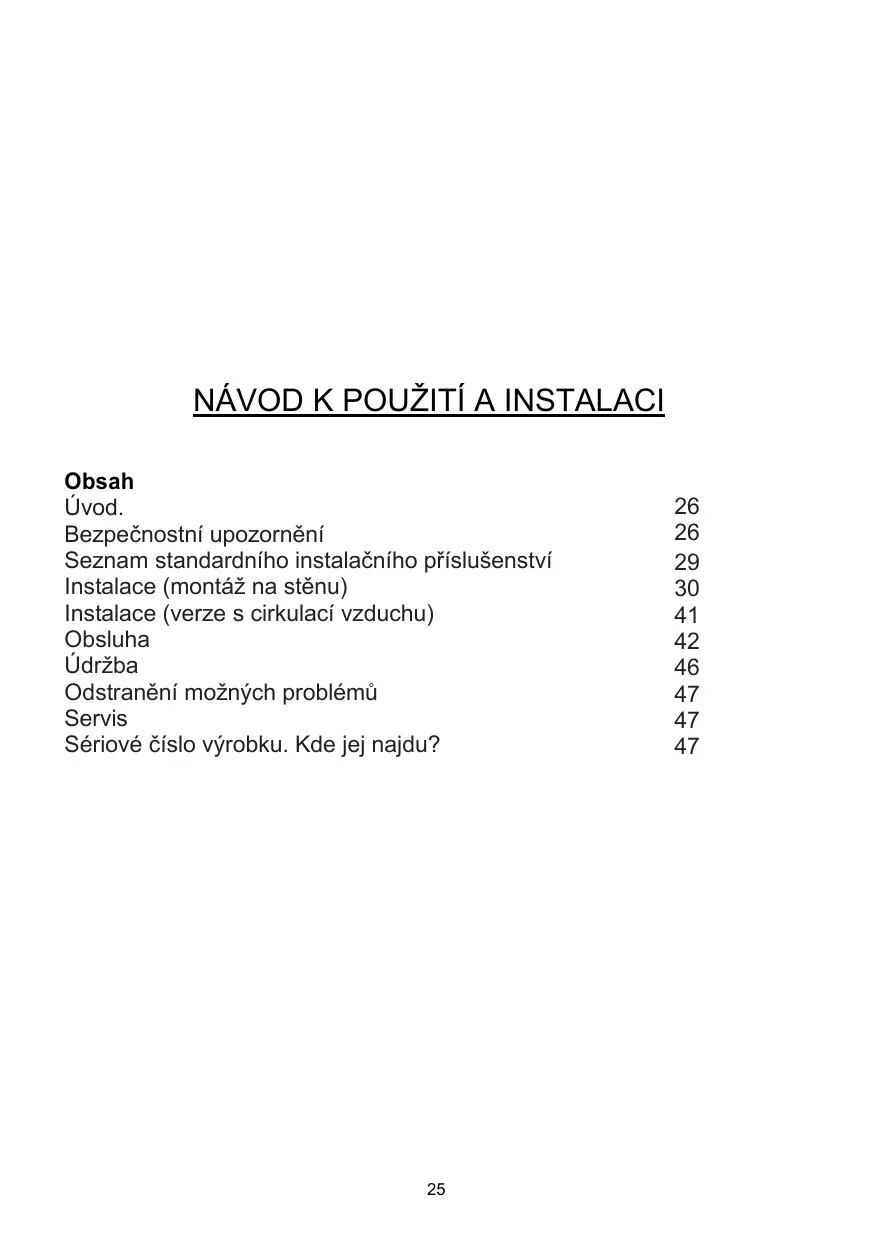

NÁVOD K OBSLUZE RDG9DCK3B ROSIERES

Bezpečnostní upozorněné 26

Seznam standardniho instalacnico príslušenství 29

Instalace (montáž na stěnu) 30

Instalace (verze s cirkulací vzduchu) 41

Obsluha 42

Udrzba 46

Sériové Číslo výrobku. Kde jej majdu? 47

Uvod

Děkujeme za volbu tohoto odsavače.

Tento námov k použití je navržený pro poskytnutí všech potřebnychPokynú k instalaci, použití a udrzbe spotřebiče. Pro správnou a bezpečnou obsluhu spotřebiče si prečtěte tyto pokyny prěd instalaci a použitím.

Odsavač je vyrobený z vysoko kvalitních materialú a v aerodynamickém dizajnu. Vybavený vykonním elektrickým motorem a odstředivým ventilátorem nabízi velký sací vykon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

CE umistěním označeni na tomto vyrobku, prohrašujeme na naši vlastné odpovědnost, dodržováni prédpisu pro všechny evropské bezpečnosti, zdraví aŽivotního prostředí stanovenych právními prědpisy pro tento produkt.

Bezpečnostní upozorněné

• Nedovolte dětem obsluhovat spotřebic.
• Odsavač je určeny pro použití v domácnosti, nevhodné pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidné Čistit k zachováni dobráho provozního stavu.
• Cistěte odsavač podlePokynu v námodu k použití a zabraťe riziku požáru.
  Zabraţe vystupu volného plamene z plynového sporáku.
  Zajistěte v kuchyni dostatečný prívod vzduchu.
• Před prípojení spotřebiče se ujistěte, zda není poškozený prívodníkabel. Poškozený prívodníkabel musí vyměnit kvalifikovaný servisní technik.
  V místnosti musí být dostatečná ventilace,Pokud se používa najednou i zařizení spalujíć plyn nebo jiná paliva;
  Vybod odsavače nesmí být vedený do komínu, který sesoučasné vyuzíva na odvod zplodin spalujících plyn nebo jiná paliva;

Dodržujte prédispy týkajíc se odvodu vzduchu.
- Tento spotřebič není určený pro použití osobami (včetné dětí) se sníženými fyzickými, senzorickými nebo mentalními schopnostmi, nebo bez dostatečných zkušeností a znalostí,Pokud nejsou pod dohledem nebo nebyly poučené o použití osobou odpovědnou za jejich bezpečnost.
- Nedovolte dětem hrát si se spotřebičem.
- Pod odsavačem neflambujte.
- Odsavač není určený pro instalaci nad varnou desku s více nežětyři hořáky.

• Musí se jegnat o dostatečné větrání mistrnosti,Pokud je kapotáž dosahu používána současné Čas, kdy spotřebiće spaluji plyn nebo jiná paliva (nevztahuje se na spotřebiće, které vampoustěj pouze vzduch zpět do mistrnosti);

• podrobnosti týkajíc se metody a Četnosti Čistěné.

• existuje riziko požáru, pokud není Čišěné provádećo v souladu sPokyny;
• neplamte pod odsavačem par;
• POZOR: Pristupné casti se mohou pri použití s kuchyneyskymi spotřebici zahrát.

Riziko zasaženi elektrickým proudem

• Spotbrebič prípojute pouze ke správně uzemné zásuvce. Pokud si nejste jisti, kontaktujte kvalifikovaného elektrikáře.
• Nedodržením těchtoPokynú mǔžete zpúsobit zranění,požár nebo zasaženi elektrickým proudem.

Elektrická instalace

Celá instalace musí být provedena kvalifikovanou osobou nebo kvalifikovanou osobou elektrikár.

Před pripojením sítového napájení se ujistě te, ze je sítová napě tí odpovédá napě tí na typovém štǐtu.

Prémé spojení

Spotbrebic musi byt pripojen primo k siti pomoci

Omnipolarni jisti s minimalmim otvorem mezi 3 mm kontakty.

Instalatér musí zajistit správné elektrické pripojení provedeno a ze odpopídá schématu zapojení.

Kabel nesmi byt ohnuty ani stlaceny.

Pravidelné kontrolujte, zda není poškozena sítová zástrčka a napajeci kabel. Pokud

napájecí kabel je poskozen, musí byt vymě něn za SPECIALNÍ kabel nebo montáž je k dispozici od vyrobce nebo jeho servisniho zástupce.

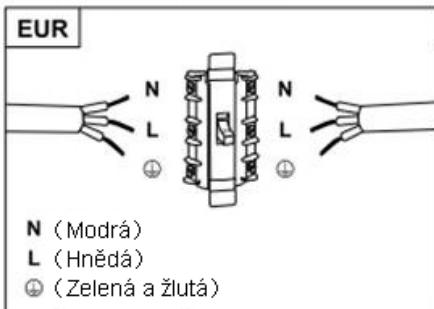

VAROVÁNÍ: Toto je zařizení trídy I a MUSÍ být uzem něno

Tento spotbrebič je dodáván se 3žilovým sítovým kabelem barevně označen ym jako následuje:

Hnédá = L nebo Zǐf

Modrá = N nebo Neutrálíní

Zelená aŽlut =áE nebo Země (½)

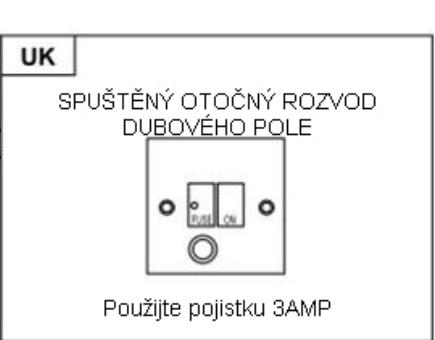

Pojistka musi byt dimenzována na 3 A.

Seznam standardniho instalacniho príslušenství

Popis	Obrázek	Množství.
Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodního krytu		1
Držák horního krytu		1
Závěsný držák		1
φ8 hmoždinky φ8×φ6 tílé		9
Šrouby ST4.0×30		9
φ7.2 šrouby ST4.0×8		2

Instalace (montáž na stěnu)

Pokud mate vyvod venku, odsavač muzete pripojit podle obrázku níže pomoci odtahového potrubí (smalt, hliník, Flexibilní hadice nebo nehořlavý material s vinitříním prùměrem 150 mm).

1. Pred instalaci odsavač vypněte a odpojte od sítové zásuvky.

1. Odsavač instalujte ve vzdálenosti 65~75 cm nad varnou desku pronejlepší efekt.

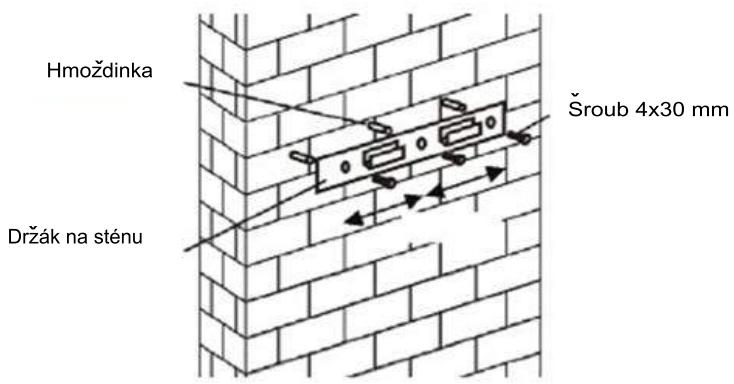

1. Vyvrtejte 3 × 8 mm otvory pro upevné držáku. Našroubujte a utáhněte držák na stěnu pomocić dodanjch šroubů.

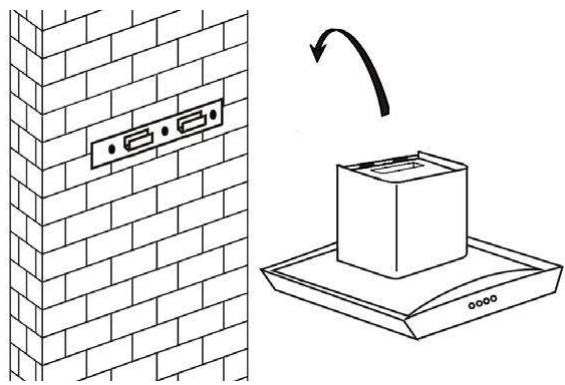

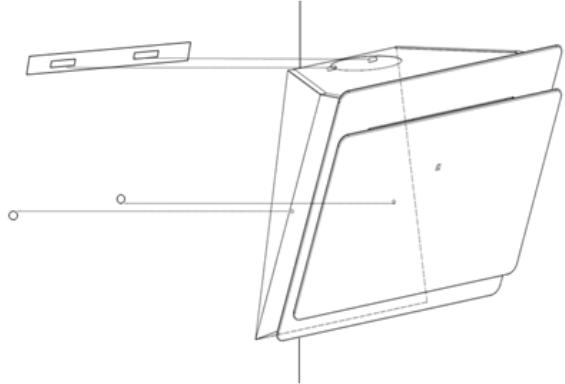

Pro modely se šikmouplochou

• préd instalaci je třeba vy vrtat dalí 2x8mm díry, nasadit upevnovác sroubya šroubové uzávěry.

1. Pověste odsavač na držák na stěné

5. Připevněte jegnocestný ventil k vystupu vzduchu odsavače. Poté

i. Umistete sklo do prislušné pozice na horní stranu odsavače.
ii. Připevněte 4 šrouby a podložkami. Abyste zabránil prasknutí skla, neutahujte šrouby prříliš.

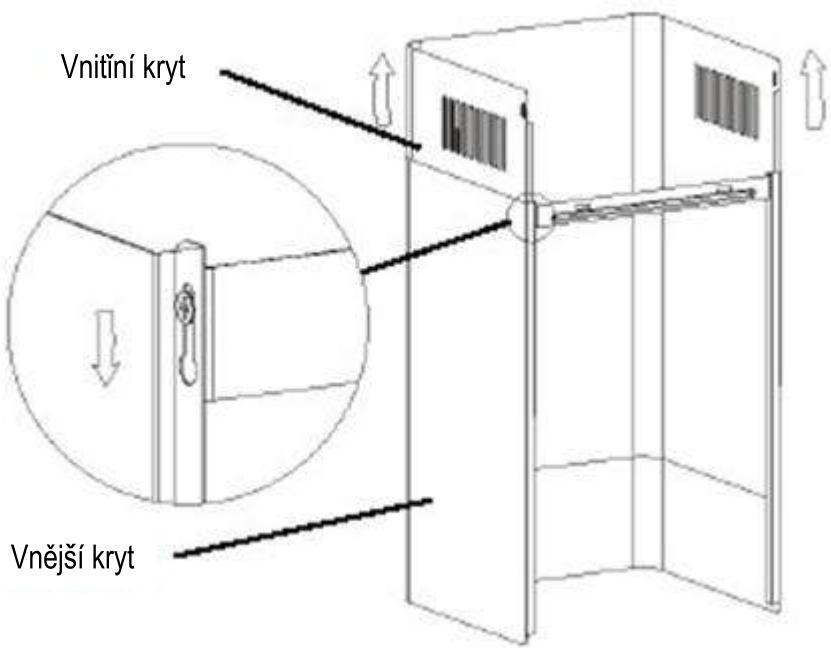

i. Vložte vunitří kryt komínu do vnějsího krytu. Poté vytáhněte vnitří kryt nahoru. Nastavte na

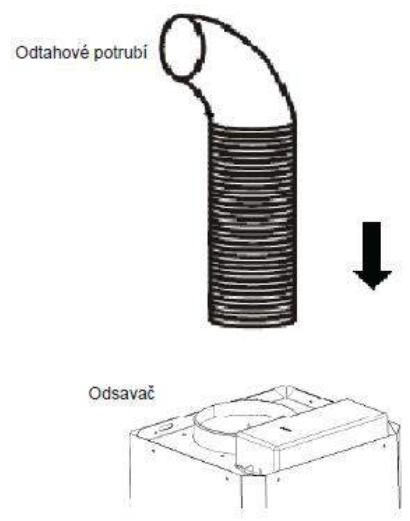

pripevnete odtahové potrubík jegnocestnému ventilu podle obrázku.

6. požadovanou výšku

ii. Vysunutím krytu nastavte vyšku odsavače. Po dosaženi požadované vyšky pripevněte upevnovaci otvor šrouby podle obrázku.

8.

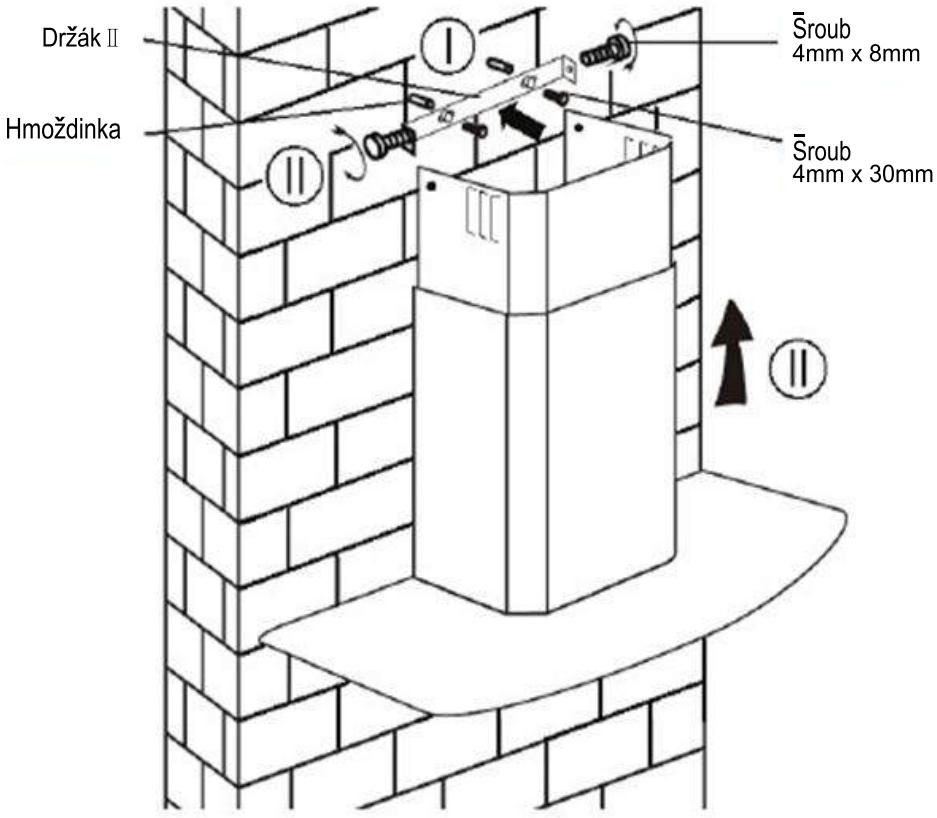

i. Vyvrtejte 2 x 8 mm otvory pro upevnéni držáku II. Našroubujte a utáhněte držák II na stěnu
pomocí dvou dodanych šroubú.
ii. Nasad'te sestaveny kryt kominu na jegnotku a upevnete 2 smrouby.

Seznam standardniho instalacniho príslušenství

Popis	Obrázek	Množství.
deflektor vzduchu		1
Závorka		1
φ8 hmožinky φ8×φ6 bié		2
Šrouby ST4.0×30		2
φ7.2 šouby ST3.5×12		2

INSTALACE (DEFLEKTOR VZDUCHU PRO T-SHAPE, OBRÁBÉNÉ SKLO, MODELY PLOCHÉHO SKLA):

Deflektor vzduchu je uveden jako zahrnuty a není volitelný.

1. Pred instalaci zakrivte oba konce drzaku, jak je znazorneno niz:

1. Připevněte držák k plastovému vývodu tvaru T pomoci dodanjch šroubú 2ks ST3,5x12mm.

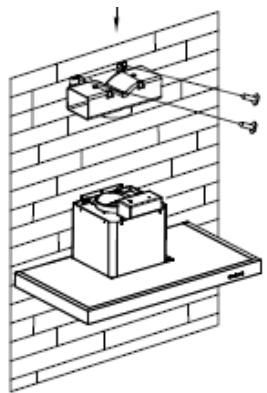

1. Vyvrtejte 2 otvory, aby se do nich vešly hmoždinky, poté zašroubujte a utáhněte držák na zed' pomoci dodanjch šroubů 2ks ST4x30mm.

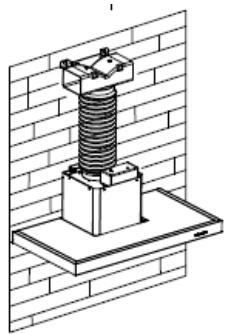

1. Připojté výfukové potrubí k vystupu vzduchu odsavače par, jak je znázorněno níže:

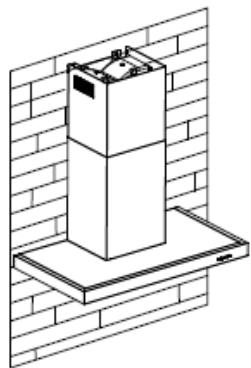

5.Nainstalujte komín do jegnotky a upevněte jej.

o „Vezměte prosím na vědomí: Plastový vytok ve tvaru písmene T a klapky v nelze použít současné. Múžete je použít dvěma způsoby: 1) Přidejte v-klapku na existujíci zásuvku; 2) Použijte plastový vyvod ve tvaru písmene T, bez prídavné klapky. “

o „Poznámka: Produkt je vybaven príslušenstvím v-klapky. Toto príslušenstvíně povinné pro instalaci, provoz a používání produktu. “

Seznam standardniho instalacniho príslušenství

Popis	Obrázek	Množství.
deflektor vzduchu		1
Závorka		1
φ8 hmožinky φ8×φ6 bié		2
Šrouby ST4.0×30		2
Šrouby ST3.5×12		2

INSTALACE (DEFLEKTOR VZDUCHU PRO MODELY PYRAMIDÜ A SLANTÜ):

Deflektor vzduchu je uveden jako zahrnuty a není volitelný.

1. Připevněte držák k plastovému vývodu ve tvaru T pomoci 2ks šroubù ST3.5x12mm, jak je uvedeno níže:

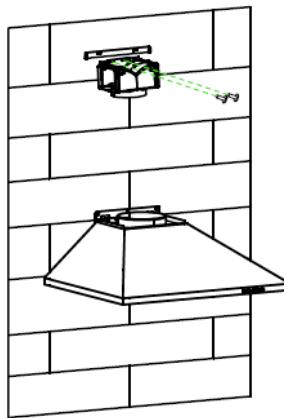

1. Vyvrtejte 2 otvory na stěné, aby se do nich vešly hmoždinky, poté zařoubujte a utáhněte držák na zed' pomoci dodaních šroubů 2ks ST4x30mm.

1. Připojtě výfukové potrubí k vystupu vzduchu odsavače par, jak je znázorněno níže:

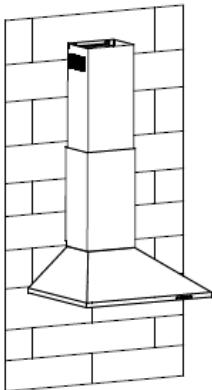

1. Nainstalujte komín do jegnotky a upevněte jej.

o „Vezměte prosím na vědomí: Plastový vytok ve tvaru písmene T a klapky v nelze použít současné. Múžete je použít dvěma způsoby: 1) Přidejte v-klapku na existujíci zásuvku; 2) Použijte plastový vyvod ve tvaru písmene T, bez prídavné klapky. “

o „Poznámka: Produkt je vybaven príslušenstvím v-klapky. Toto príslušenstvíně povinné pro instalaci, provoz a používání produktu. “

Instalace (verze s cirkulaci vzduchu)

Pokud nemáte vystup vzduchu do exterioru, není nutné odtahové potrubí a instalace je podobná jako v Časti „Instalace (instalace na stěnu)”.

K zachycení výparù se používa uhlíkový filtr.

K instalaci aktivniho uhlikového filtru musite nejdříve vyjmout tukový filtr. Stisknéte pojistku a vytáhněte dolú.

Vložte aktivní uhlíkový filtr na hlavní Jednotku a otočte ve směru hodinovych ručiček.

Opakujte stejný postup pro druhou stranu.

Poznamka:

• Ujistěte se, zda je filtr pevné zajištěný. V opačné mřípadě se uvolní a prěstavůje riziko pádu.
• Pokud je nasazený aktivní filtr, sací vykon se sníží.

Popis componentü

KONFIGURACE 1

1 2 3

Obsluha

Tlačitko 1

Tlačítko je označeno podsvícením, když stisknete tlačítko, podsvícení bude Zapně te a ventilátor se zapne nízkou rychlostí. Pri dalším stisknutí se ventilátor vypne.

Slouží k vě trání kuchyně. Vhodné pro mírné vaření s malým množstvím páry.

Tlačitko 2

Tlačitko je označeno podsvićením, po stisknutí tlacitka se podsvićení zapne a ventilátor se zapne středné rychlostí. Při dalším stisknutí se ventilátor vypne.

Tlačitko je označeno podsvicením, po stiskutí tlacitka se podsvicení zapne a ventilátor se zapne vysokou rychlostí. Pri dalísim stiskutí se ventilátor vypne. V przypadě vysoké intensity páry zvolte tento vykon pro nejvyší učinek odsavace.

fungovat na nejvyššim vykonu.

Tlačitko osvětlení

Poznámka: Pokud stiskete najednou tlačítka nízkého/středního/vysokého vykonu, spotřebič bude

KONFIGURACE 2

0 1 2 3

Obsluha

Off tlačitko 0

Používa se pro vypnutí ventilátoru.

Tlačitko nízkého vykonu 1

Slouží k větrání kuchyně. Vhodný pro mírné vařeni s malým množstvím páry.

tlačítko středního vykonu 2

Ideálni odsávání vzduchu pro standardné vařeni.

Tlačitko vysokého vykonu 3

V pripadé vytoké intensity páry zvolte tento vykon pro nejvyšíć učinek odsavače.

fungovat na nejvyšsím vykonu.

Tlačitko osvětlení

Poznámka: Pokud stiskete najednou tlacítka nízkého/středniho/vysokého vykonu, spotřebič bude

KONFIGURACE 3

On / Off tlačitko

Používa se pro zapnutí / vypnutí ventilátoru.

Rychlost Tlačitko plus

Pro zvyšení rychlosti ventilátoru

Tlačítko rychlostiPoklesu

Pro snifieni rychlosti ventilatoru.

Tlačitko světlo

Digitálni displej

Displej Fan rychlost: "1" pro nízké rychlosti, "2" pro střední rychlost, "3" pro vysoké rychlosti, "4" pro funkci Booster.

Rychly Časovač: Press + & držet po dobu 1 sekundy, digitálné displej bude blíkat a do 5 minut odpočítávat Čas, po 5 minutách motoru a zhasne automatické a zvuková signalizace po dobu 1 sekundy.

Funkce Booster

Tentoodsavačmáfunkci Booster.Pro aktivacitétofunkcestiskněte + na uroven 4 (nejvyší stipen rychlosti odsávání) a rychlost se zvyší na 5 minut, po uplynuti teto doby se rychlost opět sníží.

KONFIGURACE 04

Tlačitko Časovace

1. Nastavení Času dne

Pokud je kapota v pohotovostnim režimu (motor nefunguje), stisknutím tlačitka chasovače zadejte nastavení Času

Stisknutim tlacitka „Rychlost ventilatoru" nastavte hodinu dne a stisknutim tlacitka „Svetlo" nastavte minutu.

1. Nastavení Časováče

Pokud je kapota v provozním režimu, odpočítávání nastavíte stisknutím tlačítka Časovace.

Stiskněte tlacítko Časováče jeder Časováča odpočítávání se zvyší o)\ jednu minutu. Maximálné odpočítávání je 60 minut.

Tlačitko sníženi rychlosti

Pro snizeni rychlosti ventilatoru.

Tlačitko Speed plus

Pro zvyseni rychlosti ventilatoru

Tlačitko LIGHT

Pro zapnuti a vampnuti osvětlení.

LCD displej

1. Symbol motoru se bude otáčet, když motor pracuje.
2. Zobrazení Času;
3. Symbol Časovače se objeví, když je Časovac nastaven a počítán;
4. Světelný symbol;
5. Otáčky motoru;
6. Symbol rychlosti turbo se objeví, když je nastavena nejvyšsí rychlost
7. Symbol poplachu se objeví 5 sekund po skončeni odpočitávání casovace
8. Alarm Čišění, objeví se pri celkové pracovné době až 14 hodín nebo pri prvním použití po zapojeni.

Udrzba

Před Čišěnín spotřebič vypněte a odpoje od sítove zásuvky.

I. Pravidné Čistěné

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky,chemikálie, drsné materialy ani tvréd kartáče k Čištěné spotřebiče.

II. Mészíčné cishtěné tukovych filtrů

DULEZITE: cisténím filtru každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tik, kouř a prac...... proto filtr prímo ovlivné jeefektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vycistěte jej běznám mycím prostředkem na nádobí.

III. Ročné Čistěné aktivniho uhlikového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do extériérú). Tento filtr zachycuje zámchy a musité jej vyměnit nejménye{jednou ročné v závislosti od frekvence použití odsavače.

IV. Vyměnažárovky

Vyjměte šrouby na skele, sejměte sklo odsavače. Najděte Žárovku, kterou je nutné vyměnit.

Odpojte bod spojeni zarovky a vyjměte zarovku a vodiče z odsavače. Dúležité: nelze vyměnit zarovky Jednotlivě, musité vyměnit zarovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasad'te nahradni Žárovky, držák Žárovek a vodiče stejnám zpúsobem, jako original. Poté pripojte pripojovací bod vodičú. Nasad'te skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda jsou šrouby pevně utažené.

Odstraněni możnych problemü

Závad	Přižina	Rešeni
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypáléná halogenová Žárovka.	Vyměnte Žárovku za novou.
	Volné elektrické pripojení.	Zkontrolujte pripojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Motor není správné upevněný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Jednotka není správně zavěšená na držák.	Sejměte odsavač a zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsáványí.	Velká vzdálenost mezi odsavačem a hamou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemûžete zjistit príćinu závady, spotřebič vypněte a ontaktujte servisné středisko.

Sériové Číslo vyrobku. Kde jej majdu?

Je duležité sdělit servisinímu středisku kód vyrobku a sérióve Číslo (16 znakový kód začinajíc Číslicí 3); mužete jej najít na záručním listě nebo na vyrobním štǐtku umistěním na spotřebiči. Pomůze zabránit zbytečnám vyjezdům techniku, Čímž (a značné) ušetří s tím spojené náklady.

Informace pro uživatele k likvidaci elektrickych

a elektronickych zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená,Že použité elektrické a elektronické vyrobky nesmí být pridány do bežného komunálného odpadu.Ke správné likvidaci, obnově a recyklaci doručte tyto vyrobky na určéná sběrná mista, kde budou prijata zdarma. Alternativné v některych zemích můžete vrátit své vyrobky mistrímu prodejci pri koupi ekvivalentného nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenne
prirodní zdroje a napomáháte prevenci potenciálnich negativnich
dopadù naživotné prostředí a lidské zdraví, což by mohy být
dusledky nesprávné likvidace odpadù. Dalné podrobnosti si vyžádejte
od mistroho uřadu nebo nejblížsího sběrného mística.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními prědpisy udělenyPokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodevjce nebo dodavatele.

Informace k likvidaci vostatnich zemich mimo Evropskou unii

Tento symbol je platný Jen v Evropské unii.Chcete-li tento vyrobek zlikvidovat, vyžádejte si potřebné informace o správném zpúsobu likvidace od mistrohuch uradů nebo od svého prodevjce.
