MANUAL DE UTILIZARE RDG9DCK3B ROSIERES

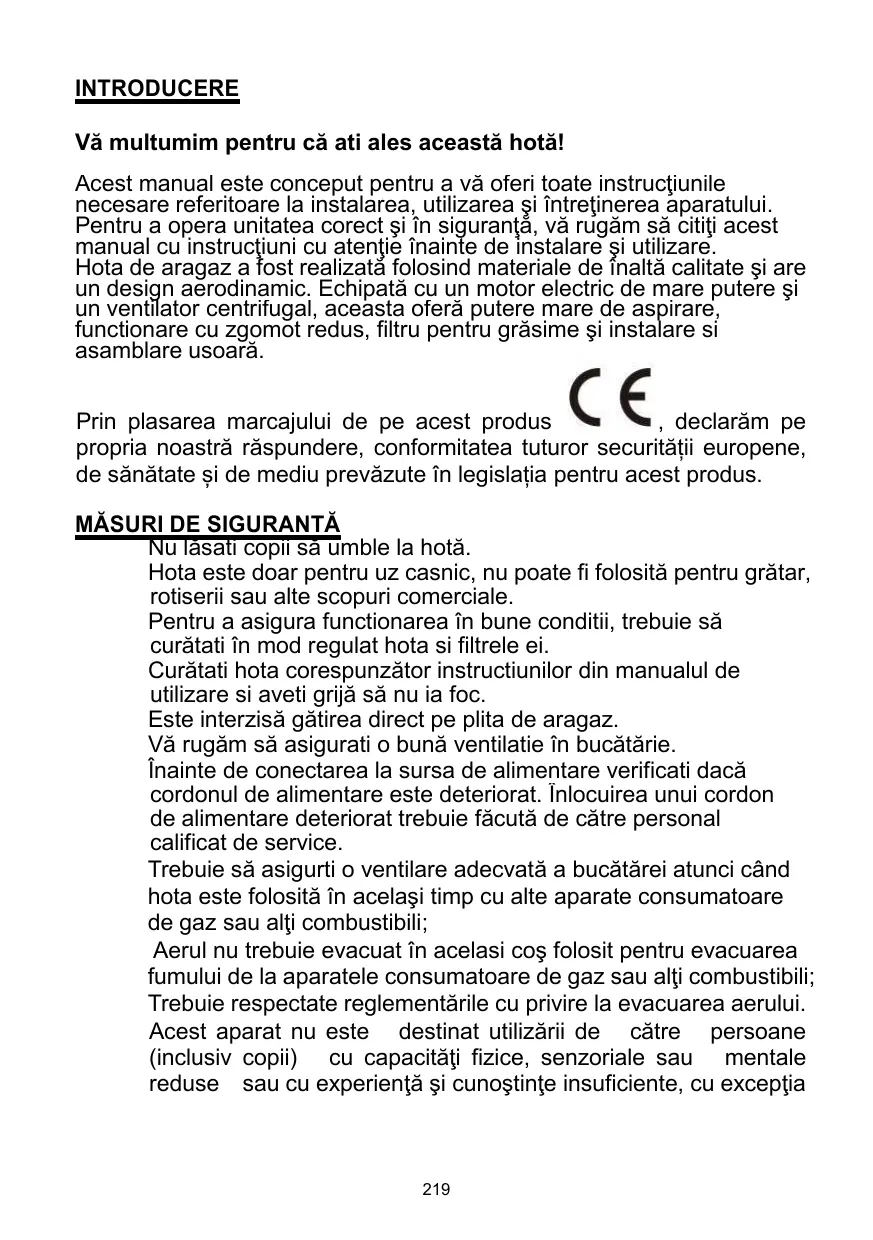

Vă multumim pentru că ati ale's această hotă!

Acest manual este conceput pentru a va oferi toate instructiunile necessities referitoare la instalarea, Utilizarea si intretnerea aparatului. Pentru a opera unitatea corect si in siguranta, va rugam sa cititi acest manual cu instruciuni cu atentie inainte de instalare si utilizare. Hota de aragaz a fost realizata folosind materiale de inaltă calitate si are un design aerodinamic. Echipata cu un motor electric de mare putere si un ventilator centrifugal, aceasta ofera putere mare de aspirare, functionare cu zgomot redus, filtru pentru grasime si instalare si asamblare usoară.

C E

Prin plasarea marcajului de pe acest produs , declaram pe propria noastră raspundere, conformitatea tuturor secretatii europene, de sanătateși de mediu prevăzute in legislația pentru acest produs.

MÁSURI DE SIGURANTA

Nu lasati copii sa umble la hota.

Hota este doar pentru uz casnic, nu poate fi folosită pentru gratar, rotiserii sau alte scopuri commerciale.

Pentru a asigura functionarea in bune conditii, trebuie sa curatati in mod regulat hota si filtrele ei.

Curătati hota corespunzător instructiunilor din manualul deutilizare si aveti grijă să nu ia foc.

Este interzisă gătirea direct pe plita de aragaz.

Vă rugăm să asigurati o bună ventilatie în bucătărie.

Înainte de connectarea la sursa de alimentare verificati dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorar treatreu făcută de câtre personal calificat de service.

Trebuie să asigurti o ventilare adecvataă a bucătărei atunci cand hota este folositate în același tamp cu alte aparate consumatoare de gaz sau alti combustibili;

Aerul nu trebuie evacuat in acelasi cos folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alte combustibili; Trebuie respectate reglementarile cu privire la evacuarea aerului.

Acest aparat nu este destinat utilizări de câtre persone (inclusiv copii) cu capacitate fizice, senzoriale sau mentalae reduse sau cu experientăși cunoștinte insufficiente, cu exceptiona

cazului in care acestea sunt supravegheate sau primesc instruktioni cu privire la utilizes area aparatului de la o persona responsabilă pentru siguranta lor.

Copiii trebuie supravegheati pentru a va asigura că nu se joacă cu acest produs electrocasnic.

Nu folositi flacără deschisa sub hotă.

Hota nu este destinata instalari deasupra unei plite de aragaz cu mai mult de 4 ochiuri.

• Acestea trebuie sá fie o ventila ie adevvata a incäperi i atunci cánd hota este utilizata in acela i timp timpul ca aparatele care ard gaz sau al i combustibili (nu se aplică aparatelor care descarc aerul inapoi in camera);
• detaliile privind metoda.si freventa de curatare.
• există risc de incendiu dacă curățarea nu se efectuează în conformitate cu instructiunile;
• nu aruncati flacără sub capota;
• ATENTIE: Piesele accesibile pot deveni fierbinti atunci cando sunt utilizes cu aparate de gatat.

Pericole cauzate de electricitate

Conectati hota doar la prize cu impamantare care functionează corespunzător. Daca nu sunteti siguri ca przy indeplineste acesto conditi, consultati un inginer calificat.

Dacă nu urmati aceste instructiuni se pot produce socuri electrice, incendii tau chiar răniri mortale.

Instalatie electrica

Toate instalările trebuie efectuate de o personă competță sau calificăță electrician. Inainte de a conecta alimentarea, asigurăți-vă ca rețeaua tensiunea corespunde tensiunii de pe placă nominală.

Conexiune directa

Aparatul trebuie connectat direct la reteaua electrica folosind un dispositiv de alimentare intreruptor omnipolar cu o deschidere minimă de 3 mm他们在 contactele.

Instalatorul trebuie să se asigure că are conexiunea electrică corectă a fost făcutși că respectă schema de cablare.

Cablul nu trebuie indoit sau comprimat.

Verificazioni in mod regulat deteriorare a mufei sì cablului de alimentare. Dacă cablul de alimentare este deteriorat, acesta trebuie他们在 locuit cu un cordon special sau montaj disponibil de la producţor sau agentu său de service.

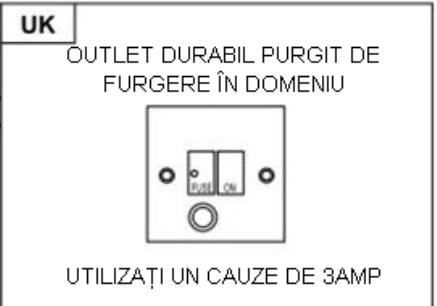

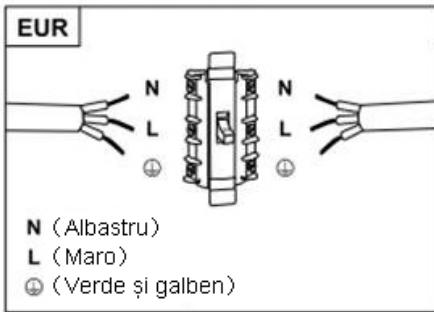

AVERTIZARE: Acesta este un aparat de classe I.si TREBUIE să fie legat la pâmânţ

Acest aparat este livrat cu un cablu de 3 nuclee colorat ca urmează: Maro =L sau Trăi

Albastru = N sau Neutru

Verde 山 galben = E sau Pamant

Siguranatrebuie sa fienominala la3Amperi.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
Carcasa hoteli		1
Cosul superior		1
Cosul inferior		1
Suport cos inferior		1
Suport cos superior		1
Placa de prindere		1
Bolturi de φ8		9
Suruburi ST4.0×30		9
Suruburi φ7.2 ST4.0×8		2

*Versiunea in limba engleza este de referinta.

Dacă aveti o iesire spre exterior, puteti conecta evacuarea hotei la această iesire, asa cum se poate vedea în imaginea de mai jos, folosind o teava de evacuare (din email, alumniiu, tub flexibil sau material inflamabil cu un diamétru interior de 150 mm)

1. Inainte de instalare, opriti aparatul si scoateti-l din przyă.

1. Pentru efect optim, hota trebuie positionata la o distantă de 65~75cm deasupra plitei aragazului.

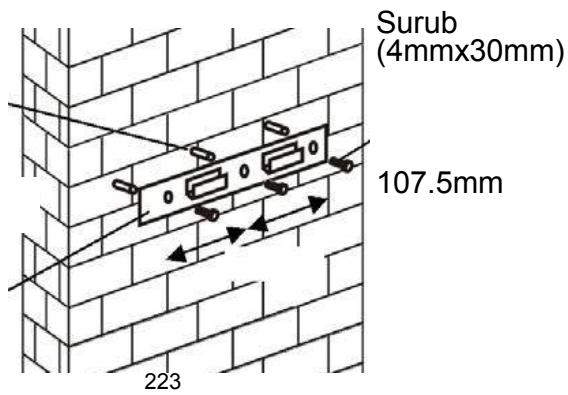

1. Faceti găuri în perete de 3 × 8mm pentru a monta suportul. Prindeti strâns suportul pe perete folosind suruburile ce v-au fost livrate odatață cu produsul.

Prindere in perete

Suport de perete

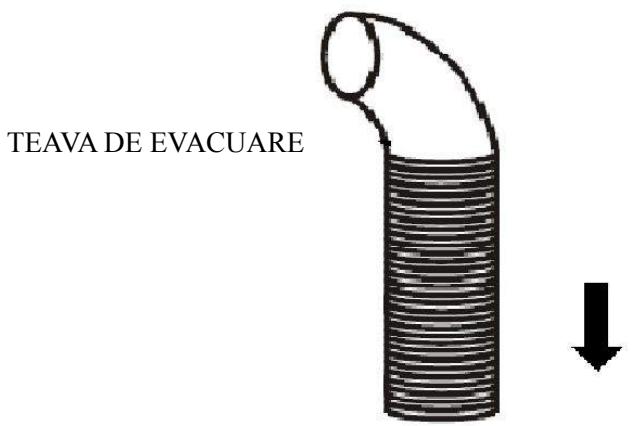

Pentru panoul inclinat model

• nevoie pentru a detalia 2x8mm găuri suplimentareșișuruburi de fixareși dopuri îniate de instalare.

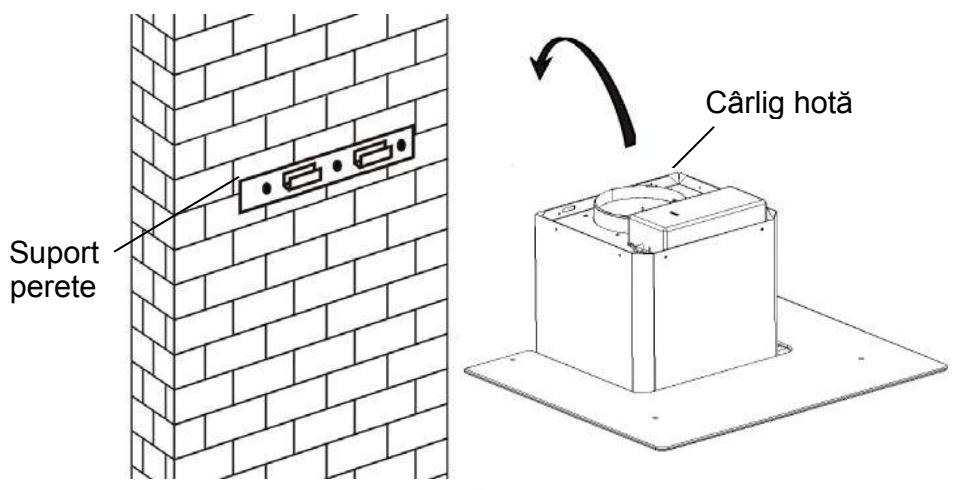

1. Ridicati hota si montati-o in caryligele suportului de perete.

1. Fixati valva cu un singur sens la supapa de evacuare a aerului. Apoiatasati teava de evacuare la valva cu un singur sens, asa cum se prezinta in imaginea de mai jos :

HOTA

6.

i. Asezati partea din sticla a hotei in pozitia corespunzatoare.
ii. Fixati cu 4 suruburi. Pentru a evita craparea sticlei nu strangeti prea tare suruburile.

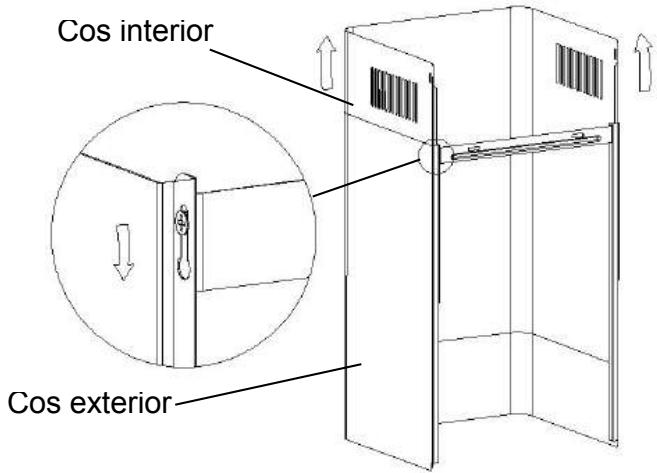

i. Apoi montati cosul interior al hotei in cosul exterior. Trageti in sus cosul interior până ce il ajustati la inaltimea dorita.

ii. Glisati cosul pentru a i i ajusta inaltimea. Cánd ati obtinut inaltimea dorita, asezati gaurile de fixare peste suruburile de fixare, asa cum se arata in imaginea de mai jos:

8.

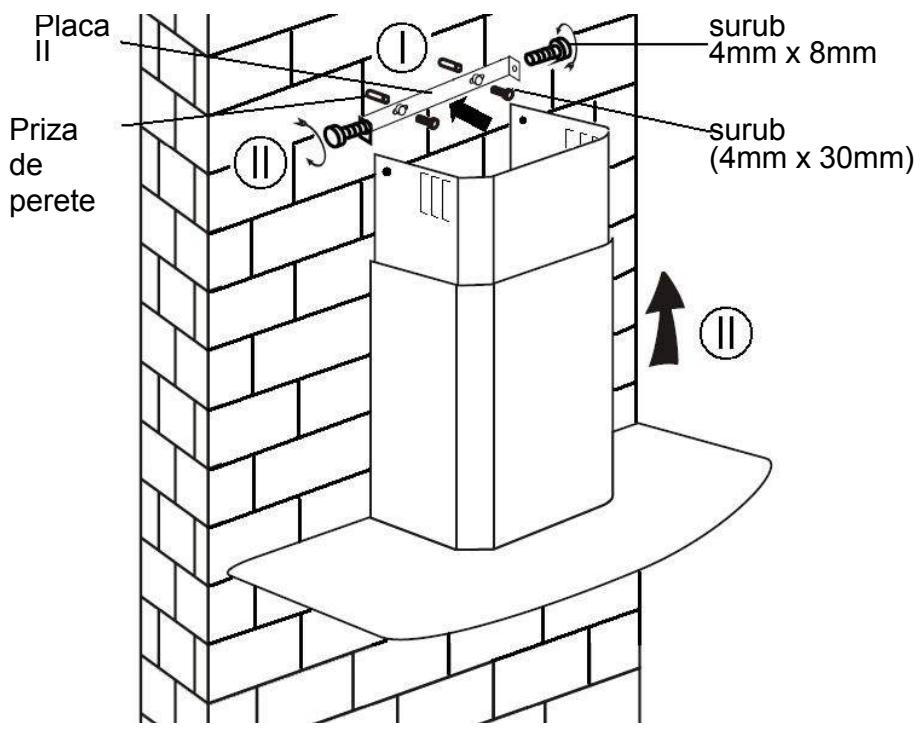

i. Dati găuri de 2 x 8mm pentru a monta placă II. Fixati si înurubati placă II în perete folosind 2+dentre suruburile ce v-au fost livrate.
ii. Montati codul in unitate si fixati-l cu 2 suruburi.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
deflector de aer		1
parantezza		1
Bolturi de φ8		2
Suruburi ST4.0×30		2
Suruburi ST3.5×12		2

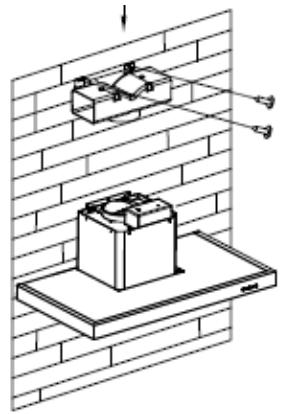

INSTALARE (DEFLECTOR DE AER PENTRU T-SHAPE, STICLA CURBA, MODELE DE STICLA):

Aer deflector este mentionat ca incluse si nu facultativă.

1. Inainte de instalare, curbați ambele capete ale bracketului, așa cum se arata mai jos:

2.Fixati suportul la iesirea din plastic in forma de T cu suruburile ST3.5x12mm de 2 buc.

3.inchidei 2 gauri pentru a găzdui mufele de perete, apoi insrubatiș strângei suportul pe perete cu Šuruburile de 2 buc ST4x30mm furnizate.

1. Ataşati conducţa de ᵠapament la iesirea de aer a hotei aragazului, aşa cum se arata mai jos:

1. Instalati cosul in unitate 山 reparati-l.

o „Vă rugăm să fie remarcat: priză de plastic în formă de Tși v-clapele nu pot fi utilizesțin același tamp. Le puteți/utiliza în două moduri: 1) Adăugăți v-clapă la priza existente; 2) Utilizarea în formă de T de evacuare din plastic, fãră adăugare v-flap."

o „Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatorie pentru instalarea, operarea și utilizarea produsului."

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
deflector de aer		1
parantezza		1
Bolturi de φ8		2
Suruburi ST4.0×30		2
Suruburi ST3.5×12		2

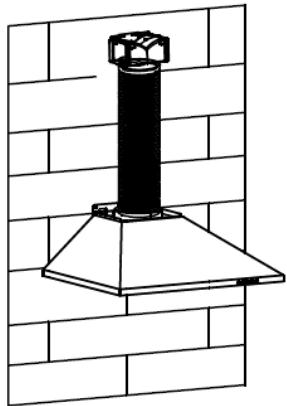

INSTALARE (DEFLECTOR DE AER PENTRU MODELE PIRAMIDE ŞI SLAN):

Aer deflector este mentionat ca incluseși nu facultativă.

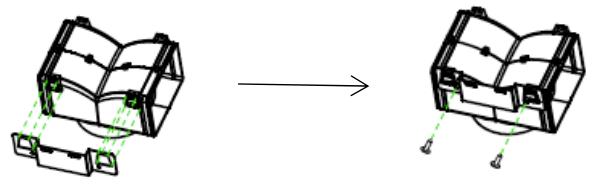

1. Fixaţi suportul la iesirea din plastic în formă de T cu Šuruburi de 2 buc ST3.5x12mm furnizate după cum se arata mai jos:

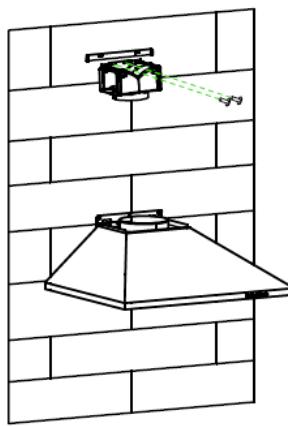

1. Inchidei 2 găuri pe perete pentru a găzdui mufele de perete, apoi insrubatişi strângei suportul pe perete cu Šuruburile de 2 buc ST4x30mm furnizate.

3.Şezaşi conducţa de evacuare pe iesirea de aer a hotei aragazului, aça cum se arata mai jos:

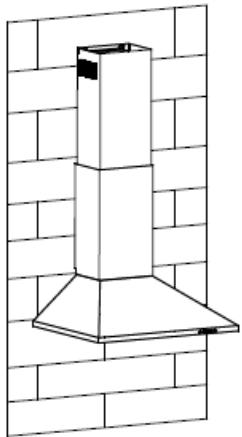

1. Installati cosul in unitate 日 reparati-l.

o „Vă rugăm să fie remarcat: priză de plastic în formă de Tși v-clapele nu pot fi utilizesțn același timp. Le puteți/utiliza în două moduri: 1) Adăugăti v-clapă la priza existente; 2) Utilizarea în formă de T de evacuare din plastic, fãră adăugare v-flap."

o „Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatorie pentru instalarea, operarea și utilizarea produsului."

INSTALARE (VENTILARE IN INTERIOR)

Dacă nu aveti o iesire de evacuire către exterior, atunci nu aveti nevoie de teava de evacuire si instalarea hotei se face similar cu cea prezentata în sectiunea INSTALARE (VENTILARE în EXTERIOR)

Puteti folosi filtru de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai intăi să scoateti filtrul pentru grăsime. Apăsati și namerul si trageti-l în jos.

Montati filtrul de carbon activin unitate si rotiti-l in sensul acelor de ceasornic. Repetati operatiunea in partea cealaltă.

NOTA:

o Asigurati-vá că filtrul este bine montat si securizat. Altfel poate să

se desfacă si să cauzeze posibile deteriorări Sau pericole.
o Când este montat filtrul de carbon activ, puterea de aspirare si evacuare a aerului este mai mică.

DESCRIEREA COMPONENTELOR

CONFIGURE 1

1 2 3

OPERARE

Buton 1

Butonul este indicat cu iluminare din spate, cánd apăsăti butonul, iluminarea din spate va fi pornităși ventilatorul va fi pornit la viteză mică. cánd apăsăti din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicata pentru gătitul la foc mic si al máncărurilor care nu fac mult abur.

Buton 2

Butonul este indicat cu iluminare din spate, cánd apăsăti butonul, iluminarea din spate va fi pornităși ventilatorul va fi pornit la Viteza medie. cánd apăsăti din nou, va opri ventilatorul.

Viteza fluxului de aer este ideală pentru ventilarea în timul gătitului standard.

Buton 3

Butonul este indicat cu iluminare din spate, cánd apăsăti butonul, iluminarea din spate va fi pornităși ventilatorul va fi pornit la viteza mare. cánd apăsăti din nou, va opri ventilatorul.

Când găti si se produce mult fum sau abur, apăsati butonul pentru viteza maximă pentru a obtine cea mai eficientă ventilatie.

NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în acelasi tamp, hota va functiona la viteză maximă.

Buton luma

CONFIGURE2

0 1 2 3

OPERARE

Butonul Off

Este folosit pentru oprirrea ventilatorului..

Buton viteză minimă 1

Este folosit pentru ventilarea bucătăriei. Această viteză este indicata pentru gătitul la foc mic si al mânçărurilor care nu fac mult abur.

Buton viteză medie 2

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Butonul de viteză maxima 3

Cánd gātiti si se produce mult fum sau abur, apāsati butonul pentru viteza maximă pentru a obtine cea mai eficientă ventilatie.

NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate.toate în acelasi tamp, hota va functiora la viteză maximă.

Buton luma

CONFIGURARE 3

① Butonul On / Off

Este fososit pentru pornerea / oprirea ventilatorului..

+ Speed plus buton

Pentru cresterea vitezei ventilatorului

Buton descreştere viteză

Pentru reducerea turatiei ventilatorului.

Buton luma

8 Afisaj digital

Ventilator Viteza de afisare: "1" pentru viteză micaă, "2" pentru viteza medie, "3" pentru mare viteză, "4" pentru functția Booster.

Timer rapida:: Apasaş + - tinei apasat tamp de 1 secunda, afisaj digital se va aprinde intermitent.si in 5 minute conta in jos, dupa 5 minute, motorul si lumina se va opri automat de sunet & buzzer tamp de 1 secunda..

Functia Booster

Acest lucru hota are o functie de rapel. Pentru a activa rapel, presă pentru a accelera 4, intră în cea mai mare viteză, în timpe ce hota este în functiuneși va crește viteza timp de 5 minute, îniate de a în cetini din nou.

CONFIGURE 04

Buton Timer

1. Setarea orei zilei

Cánd hota este in modul de aseptare (motorul nu functionează), apasati butonul cronometru pentru a intra in setarea timului.

Apăsăti tasta „Viteza ventilatorului" pentru a seta ora zileiși apăsăti tasta „Lumina" pentru a seta minutul.

1. Setarea cronometrului

Cánd hota este in modul de fonctionare, apañsi butonul cronometrupsentru a seta numáratoarea inversă.

Apăsăti butonul cronometru un cronometru, apoi numărătoarea inversă va crește cu un minut. Contorizarea maximă este de 60 de minute.

Buton de reducere a vitezei

Pentru scaderea vitezei ventilatorului..

Buton Speed plus

Pentru cresterea vitezei ventilatorului

Buton LUMINA

Pentru iluminare ON / OFF.

Ecran LCD

1. Simbolul motorului, se va roti atunci când motorul functionează;
2. Afisarea timpului;
3. Simbolul cronometru, va apărea atunci cánd cronometrul este setat Şi numărat;
4. Simbolul luminii;
5. Viteza motorului;
6. Simbolul vitezei turbo, va apărea atunci când viteza este cea mai mare setata;
7. Simbolul de alarmă va apărea 5 secunde când numărătoarea cronometrului este încheiata.
8. Alarma de curătare, apare atunci cand timpul de lucru total este de până la 14 ore sau la prima data Čand se utilizeaza după conectare.

MENTENANTA

Inainte de a o curata, opriti hota si scoteti-o din przya.

I. Curătarea normală

Folosiţi o càrpă moale, umeziţă cu apă calda si cu putin săpun sau detergent de uz casnic pentru curățare. Nu folosiţi niciodata bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curătarea lunară a filtrului pentru grăsime

ESENTIAL: Curătarea lunară a filtrului poate preveni riscul producerii unui incendiu.

Filtrul colectează grăsime, fum si graf, asadar afectează direct eficienta hotei. Dacă nu este curătat, rezidurile de grăsime (cu potential inflamabil) se vor imbiba în filtru.Curătati-l cu detergent de uz casnic pentru curătare.

III. Curătarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instale ca unitate de recirculare a aerului (nu si pentru cele cu ventilatie în exterior). Acest filtru captează mirosurile neplăcute si trebuie înlocuit mucar o data pe an, în functie de freventa cu care folositi hota.

IV. Schimbarea unui bec

Scoateti suruburile de fixare si mai apoi sticla. Găsiti becul care trebuie inlocuit. Becurile se află in spatiul pentru lumini situat în interiorul sectiunii expuse de pe bolta hotei.

Deconnectati caburile electrice si scoateti suportul becurilor cu totul. Important: Nu puteti schimba doar un singur bec, trebuie să înlocuiti suportul cu totul(LED : MAX 1.5W).

Asezati noul suport acelasi mod care era positionat cel original.

PROBLEM TEHNICE

Defect	Cauză	Solutie
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Opriti hota si apelati la personal calificat de service pentru reparati.
	Motorul este defect
Nici lumina si nici ventilatorul nu functionează	Becul s-a ars.	Înlocuiti becul.
	Cordonul de alimentare a iesit din priză.	Conectati la sursa de alimentare
Unitatea vibrează puternic	Lamela ventilatorului este defectă	Opriti hota si apelati la personal calificat de service pentru reparati.
	Motorul ventilatorului nu este bine fixat.	Opriti hota si apelati la personal calificat de service pentru reparati.
	Hota nu este bine fixató pe suport.	Scoateti unitatea si verificati dacă suportul este bine positizonat.
Aspirarea nu se face în mod optim	Distantă prea mareÎntre plita aragazului si hotă	Reajustati distanta la 65-75cm

SERVICE ASISTENTÁ CLIENTI

Dacă nu puteti identifică de ce produsul nu functionează corespunzător, opriti-l si contactati Serviciul de Asistentă clienti.

NUMARUL DE SERIE. Unde il gasec?

Este Indicates sa le spuneti celor de la Serviciul de Asistentă cliente care este codul produsului si Serbia lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garantie sau pe eticheta cu date tehnice de pe produs.

Acest lucru va evita drumurile inutile făcute de/ la tehncieni si mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service.

Conform prederilor legislatiei privind gestionarea deseurilor, este interzisă eliminarea deseurilor de echipamente eletriceși electronicae (DEEE) alături de deseurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societățile autorizate de colectare/reciclare sau distribuiitori (in cazul in care se achizitionează echipamente nei de acelaști tip).

Autoritàtile locale trebuie să asigure spatile necessare pentru colectarea selectiva a deşeurilor precum Şi functionalitatea acestora. Contactati societatea de salubrizare sau compartmentul specializat din cadrul primărie pentru informazioni detaliate.

Deşeurile de echipamente electrice Şi electronice pot fi predate Şi distribuitorilor, la achizitionarea de echipamente noi de acelaşi tip (schimb 1 la 1).

Predarea, de câtre utiliser, a deseurilor de echipamente electriceși electronicne, la punctele de colectare municipale, sociétàtile autorizate de colectare/reciclare sau distribuiitori (in cazul in care se achizitoneażá echipamente nei de acelaşi tip) faciliteză refolosirea, reciclarea sau alto forme de valorificare a acestora.

Deşeurile de echipamente electrice Şi electronice pot confine substante periculose care pot avea un impact negativ asupra mediului Şi sanătăti umane in cazul in care DEEENu sunt colectate selectiv Şi gestionate conform prevederilor legale.

Simbolul alatur (o pubelă cu roti barata cu două linii in forma de X), aplicat pe un echipament electric sau electronic, semnifică faptul ca acesta face obiectul unei colectări Separate Şi nu poate fi eliminat impreună cu deşeurile municipale nasortate.

Importer: CANDY HOOVER ROMANIA SRL

Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, Bucuresti

Tel/Fax: [phone]
