BEDIENUNGSANLEITUNG RDG9DCK3B ROSIERES

INSTALLATIONSANLEITUNG

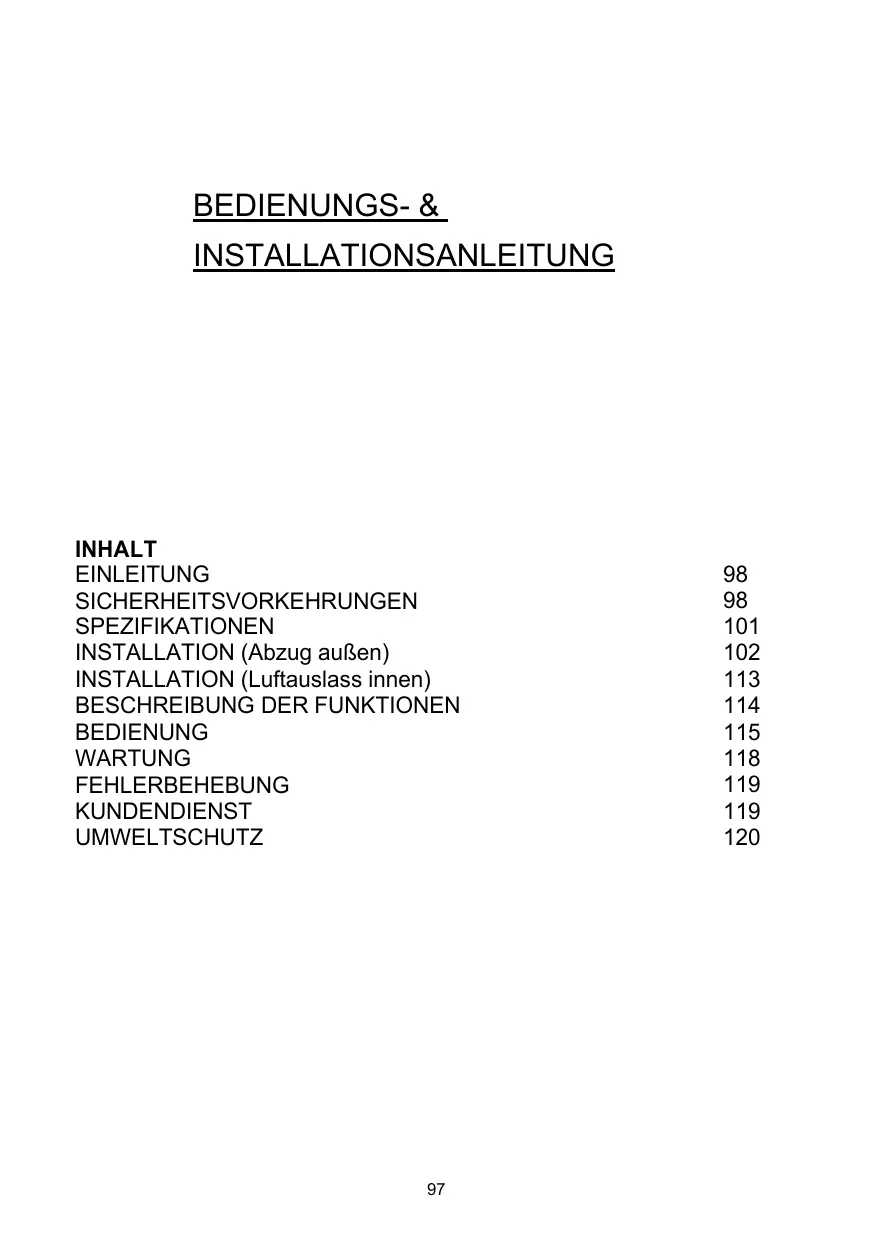

INHALT

EINLEITUNG 98

SICHERHEITSVORKEHRUNGEN 98

SPEZIFIKATIONEN 101

INSTALLATION (Abzug außen) 102

INSTALLATION (Luftauslass innen) 113

BESCHREIBUNG DER FUNKTIONEN 114

BEDIENUNG 115

WARTUNG 118

FEHLERBEHEBUNG 119

KUNDENDIENST 119

UMWELTSCHUTZ 120

Einleitung

Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube entschieden haben

These Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der Wartung des Gerätesieten.

Um das Gerät richtig und sicher zu betreiben,lesen Sieitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspultauglichen Edelstahl Filterkassetten ausgestattet.

CE

Durch die Platzierung auf dieser Produktkennzeichnung, erklaren wir in alleiniger Verantwortung, die Einhaltung aller europäischen Sicherheit, Gesundheit und Umwelt in den Rechtsvorschriften festgelegten Anforderungen für diese Produkte.

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.

Die Dunstabzugshaube und die Filter sollen den regelmäßig gereinigt werden.

Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten sie das Gerät von brenbaren Materialien fern.

Das Brennen vom Gasherd ist strengstens verboten.

Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt werden.

Der Raum sollte ausreichend beluftet sein wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Die Luftarf nicht in einem Kamin,der zum Absaugen von Rauch verwendet wird entladen werden.

Die Regularien über die Entlastung der Luft müssen erfüllt sein.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine angemessene Aufsicht oder ausfuhrliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten.

Kinder sollen den beaufsichtigt warden, um sicherzustellen, dass sie nicht mit dem Gerät spielten.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4 Kochplatten installiert werden.

• These müssen eine ausreichende Belüftung des Raumes gewährleisten, wenn gleichzeitig die Dunstabzugshaube verwendet wird
  Zeit als Geräte, die Gas oder andere Brennstoffe verbrennen (gilt nicht für Geräte, die nur die Luft zurück in den Raum leiten);
• Einzelheiten zu Art und Häufigkeit der Reinigung.
• Es besteht Brandgefahr, wenn die Reinigung nicht gemäß den Anweisungen durchgeführt wird.
• nicht unter der Dunstabzugshaube flammen;
• VORSICHT: Zugängliche Teile konnen beim Gebrauch mit Kochgeräten bereits werden.

Stromschlaggefahr

Schließen Sie diesen Gerät nur an eine ordnungsgemäß geerdete Steckdose. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischen Schlag führen.

Elektroinstallation

Alle Installationen müssen von einer kompetenten oder qualifizierten Person durchgeführt werden Elektriker. Stellen Sie vor dem Anschlieben der Netzspannung sicher, dass die Netzspannung vorhanden ist spannung entspricht der spannung auf dem typenschild.

Direkte Verbindung

Das Gerät muss direkt mit dem Stromnetz verbunden werden allpoliger Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen die Kontakte.

Der Installateur muss}sicherstellen,dass der elektrische Anschluss korrekt ist hergestellt wurde und dem Schaltplan entspricht.

Das Kabelarficht geknicht oder zusammengedrückt werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschadigt ist, muss es durch ein spezielles Kabel oder ersetzt werden den Baugruppe beim Hersteller oder seinem Servicevertreter erhältlich.

WARNING: Dies ist ein Gerät der Klasse I und MUSS geerdet sein

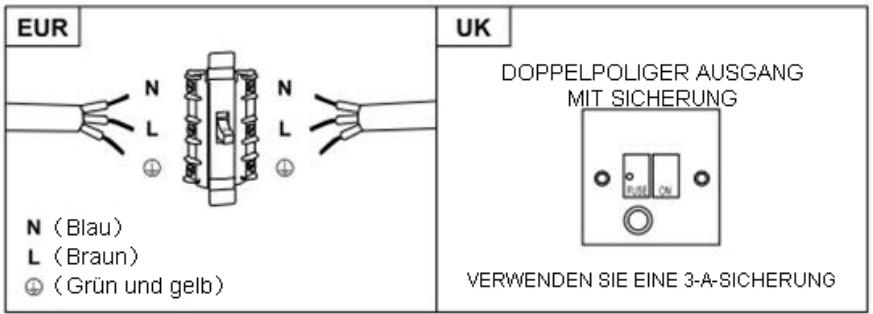

Dieses Gerät wird mit einem 3-adrigen Netzkabel gefelwert, das in der Farbe folgt:

Braun = L Oder Leben

Grün und geh = E Oder Erde

Die Sicherung muss für 3 Ampere ausgelegt sein.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
φ8 Dübel φ8×φ6 weiss		9
Schrauben ST4.0×30		9
φ7.2 Schrauben ST4.0×8		2

Wenn Sie einen Abzug nach draußen haben, dann konnen Sie ihre Dunstabzugshaube wie im Bild unter durch einen Abluftkanal anschließen (Emaille, Aluminium oder einem flexiblen Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdoseziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über der Arbeitsplatte angebracht werden.

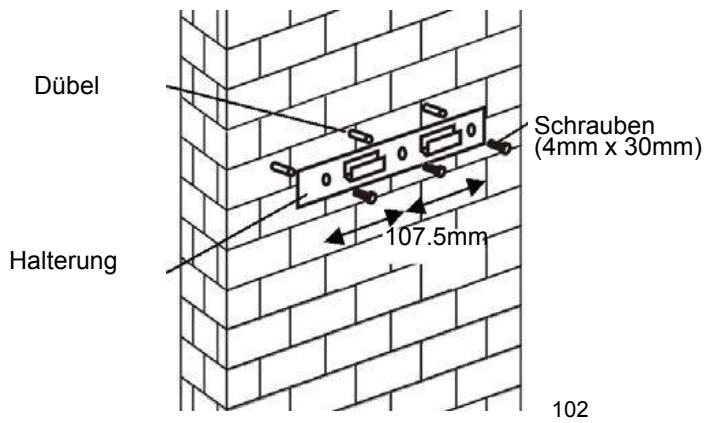

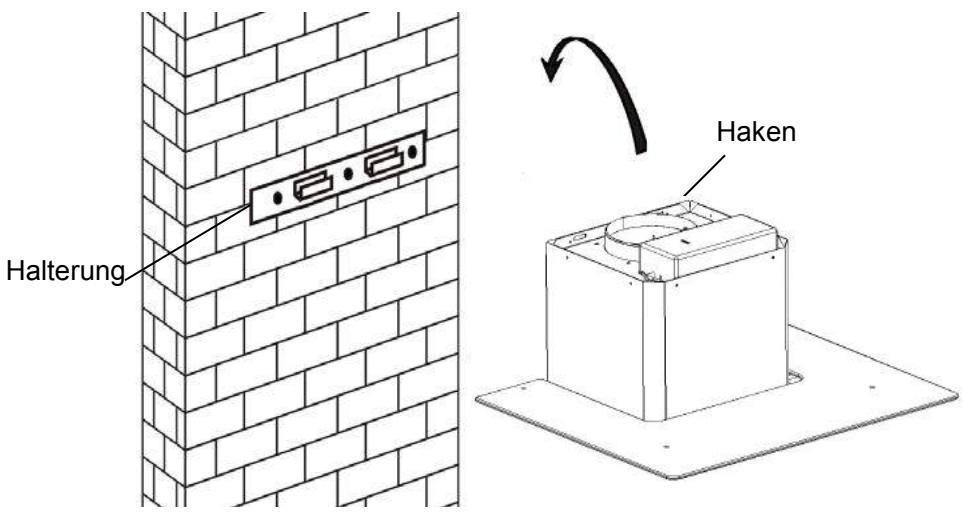

1. Bohren Sie 3 × 8 mm Löcher, um die Halterung zu fixieren. Schrauben undziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

Für Schragblende

• mösen vor dem Einbau 2x8mm zusätzliche Löscher & Befestigungsschrauben & Schraubstopfen bohren.

1. Fixieren Sie die Dunstabzugshaube an der Halterung.

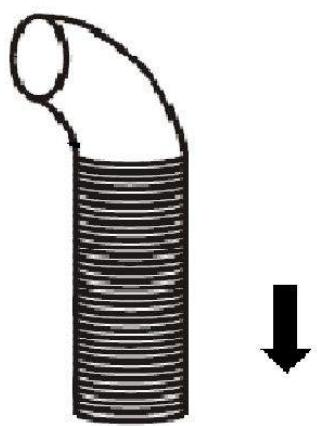

1. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann wie unter angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

Abluftschlauch
Dunstabzugshaube

6.

i. Das Glass in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.
ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest damit das Glass nicht beschädigt wird.

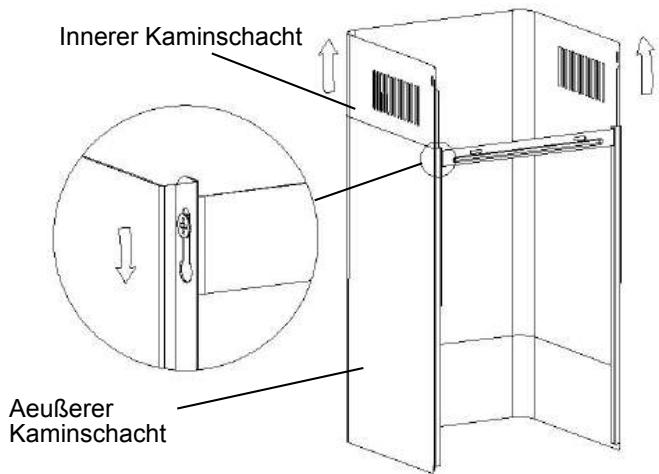

i. Verschieben Sie den inneren Kaminschacht über den äußerten Kaminschacht. Ziehen Sie den inneren Kaminschacht komplettraus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, dann hangen Sie die Befestigungsböhrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

8.

i. Bohren Sie 2 × 8 mm LÖcher zur Befestigung der Platte II. Schrauben undziehen Sie die Platte II auf die Wand mit 2 Schrauben.
ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie es mit 2 Schrauben.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Luftleitblech		1
Halterung		1
φ8 Düel φ8×φ6 weiss		2
Schrauben ST4.0×30		2
Schrauben ST3.5×12		2

INSTALLATION (LUFTABWEISER FÜR T-FORM, GEBOGENES GLAS, FLACHGLASMODELLE):

Luftleitblech wird als im Lieferumfang enthalten und nicht optional erwähnt.

1.Biegen Sie beiden Enden der Halterung vor der Installation wie folgt:

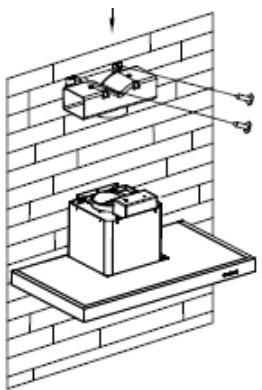

1. Befestigen Sie die Halterung mit den 2 mitgelieferten ST3.5x12mm-Schrauben am T-förmigen Kunststoffauslass.

1. Bohren Sie 2 Löscher, um die Dübel aufzunehmen, und schrauben Sie dann die Halterung mit den mitgelieferten 2 Stück ST4x30mm-Schrauben an die Wand.

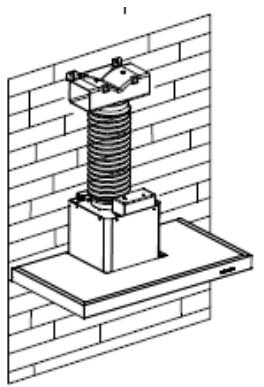

1. Bringen Sie den Auspuff wie unter gezeigt am Luftauslass der Dunstabzugshaube an:

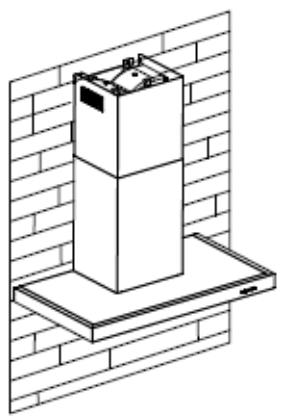

1. Installieren Sie den Schornstein am Gerät und befestigen Sieihn.

o “Bitte beachten Sie: T-formiger Kunststoffauslass und V-Klappen können nicht gleichzeitig verwendet werden. Sie konnen sie auf zwei Arten verwenden: 1) Fügen Sie eine V-Klappe in die vorhandene Steckdose ein; 2) Verwenden Sie einen T-formigen Kunststoffauslass ohne zusätzliche V-Klappe.”

o "Hinweis: Das Produkt ist mit einer V-Klappe ausgestattet. Dieses Zubehör ist für die Installation, den Betrieb und die Verwendung des Produkts nicht obligatorisch."

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Luftleitblech		1
Halterung		1
φ8 Düel φ8×φ6 weiss		2
Schrauben ST4.0×30		2
Schrauben ST3.5×12		2

INSTALLATION (LUFTABWEISER FÜR PYRAMID- UND

SLANT-MODELLE):

Luftleitblech wird als im Lieferumfang enthalten und nicht optional erwähnt.

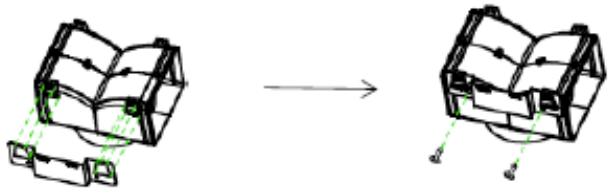

1. Befestigen Sie die Halterung mit den 2 Stück ST3.5x12mm-Schrauben (siehe Abbildung unten) am T-förmigen Kunststoffauslass:

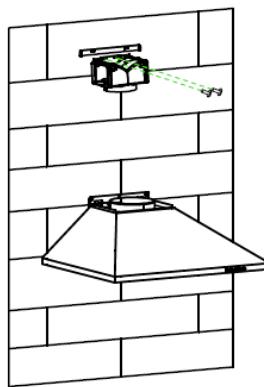

1. Bohren Sie 2 Löscher in die Wand, um die Dübel aufzunehmen, und schrauben Sie dann die Halterung mit den mitgelieferten 2 Stück ST4x30mm-Schrauben an der Wand fest.

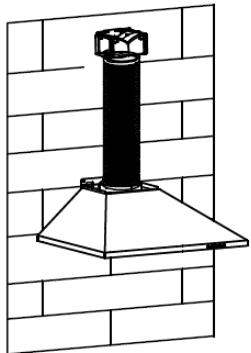

1. Bringen Sie den Auspuff wie unter gezeigt am Luftauslass der Dunstabzugshaube an:

4.Bauen Sie den Schornstein in das Gerät ein und befestigen Sieihn.

o “Bitte beachten Sie: T-förmiger Kunststoffauslass und V-Klappen können nicht gleichzeitig verwendet werden. Sie können sie auf zwei Arten verwenden: 1) Fügen Sie eine V-Klappe in die vorhandene Steckdose ein; 2) Verwenden Sie einen T-förmigen Kunststoffauslass ohne zusätzliche V-Klappe.”

o "Hinweis: Das Produkt ist mit einer V-Klappe ausgestattet. Diese Zubehör ist für die Installation, den Betrieb und die Verwendung des Produkts nicht obligatorisch.

Installation (Luftauslass Innen)

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorgen Abschnitt.

Aktivkohlefilter konnen eingesetzt werden um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollen den Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung undziehen ihn nach unten.

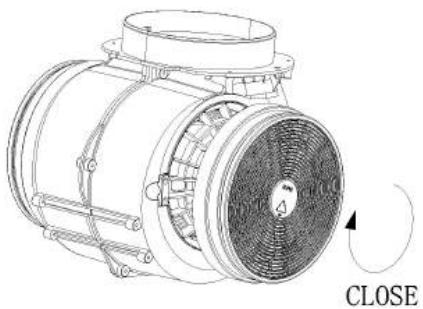

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sieihn im Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite.

HINWEIS:

o Vergewissern Sie sich, dass der Filter safer verriegelt ist. Sollte er losgelost sein und nicht verriegelt kann es gefährlich werden.
o Wenn der Aktivkohlefilter eingesetzt wird dann wird die Saugleistung gesenkt.

AUFBAU1

1 2 3

BEDIENUNG

Taste 1

Die Taste ist beleucht. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit niedriger Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Es wird für die Lüftung in der Köche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht.

Taste 2

Die Taste ist beleucht. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit mittlerer Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang

Taste 3

Die Taste ist beleucht. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit hoher Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für höchste effektive Belüftung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der hochsten Drehzahl.

Taste Beleuchtung

AUFBAU 2

0

1

2

3

BEDIENUNG

Aus-Taste 0

Es ist zum Ausschalten der Lüfter verwendet.

Taste geringste Stufe 1

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet welche nicht viel Dampf verursacht.

Taste mittlere Stufe 2

Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang.

Taste hochste Stufe 3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drucken Sie die High Speed Taste für hochste effektive Belüfung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der hochsten Drehzahl.

Taste Beleuchtung

AUFBAU 3

Ein/Aus-Taste

EsistzumEin-/AusschaltenderLüfterverwendet.

• Speed-Plus-Taste

Für die Geschwindigkeit des Lufters zunehmenden

Geschwindigkeitsabnahme Taste

Für die Drehzahl des Geblases abnimmt.

Licht-Taste

8 Digitaler Bildschirm

Lüfterdrehzahl -Anzeige: "1" für Low Speed, "2" für mittlere Geschwindigkeit, "3" für High-Speed, "4" für Boosterfungtion.

Schnelle Zeit: Drücken Sie + & -1 Sekunde halten, werden

Digitalanzeige blinkt und in 5 Minuten Countdown, nach 5 Minuten Motor & Licht schaltet sich automatisch und Summerton für 1 Sekunde.

Booster-Funktion

These Haube hat eine Boosterfungtion. Um den Booster zu aktivieren, drücken Sie auf die Geschwindigkeit 4, geben Sie die höchste Geschwindigkeit ein, während die Motorhaube in Betrieb ist, und erhöhen Sie die Geschwindigkeit für 5 Minuten, bevor Sie die Geschwindigkeit verlangsamen.

AUFBAU 04

Timer-Taste

1. Tageszeit einstellen

Wenn sich die Haube im Standby-Modus befindet (Motor Funktioniert nicht), drücken Sie die Timer-Taste, um die Zeiteinstellung einzugeben.

Drücken Sie die Taste "Lüftergeschwindigkeit", um die Stunde des Tages einzustellen, und drücken Sie die Taste "Licht", um die Minute einzustellen.

2. Timer einstellen

Wenn sich die Haube im Betriebsmodus befindet, drücken Sie die Timer-Taste, um den Countdown einzustellen.

Drücken Sie die Timer-Taste einen Timer, dann erhöht sich der Countdown um eine Minute. Der maximale Countdown beträgt 60 Minuten.

Taste zum Verringern der Geschwindigkeit

Zum Verringern der Drehzahl des Lufters.

Geschwindigkeit plus Taste

Zum Erhöhen der Drehzahl des Lüfters

LIGHT-Taste

Zum Ein- und Ausschalten der Beleuchtung.

LCD Bildschirm

1. Motorsymbol, dreht sich, wenn der Motor arbeitet;
2. Zeitanzeige;
3. Das Timer-Symbol wird angezeigt, wenn der Timer eingestellt und gezahlt wird;
4. Lichsymbol;
5. Motordrehzahl;
6. Das Turbogeschwindigkeitssymbol wird angezeigt, wenn die Drehzahl am hochsten eingestellt ist;
7. Das Alarmsymbol wird 5 Sekunden lang angezeigt, wenn der Countdown des Timers abgelaufen ist.
8. Reinigungsalarm, erscheint bei einer Gesamterbeitszeit von bis zu 14 Stunden oder bei der ersten Verwendung nach dem Einsteinen.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeder Monat, so wird das Risiko einer Brandgebung verhindert.

Der Filter sammelt Fett, Rauch und Staub......so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgefuhrt. Diese Filter nimmt Gerüche auf und muss mindestensomal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der Haube. Entfernen Sie die Gluhbirne die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfern den Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die Gluhbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED_Licht: G4, MAX 1,5 W)

Ersetzen Sie die Gluhbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schreiben Sie die Lichtverdraughtung wieder an.

Setzen Sie das Glass auf die Haube undziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator faktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter faktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den wichtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal
	Das Gerät ist nicht richtig an der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in der richtigen Position befestigt ist
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben konnen: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die Seriennummer konnen Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden.itte recycleln soweit es möglich ist. Erkundigen Sie sich bei ihrer Gemeinde oder Ihr hem Handler im Bezug auf die Wiederverwertung.

Dieses Gerät ist gemäß EU Direktive 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung theses Produktes helfen Sie potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Verschwendungshandhabung von thisem Produkt verursacht werden konnte. Das Symbol auf dem Produkt zeigt an, dass theses Produkt nicht in den Haushaltsmull gehört. Es soll zum zutreffenden Sammlungspunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß der örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detailierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung von thisem Produkt, Kontaktieren Sieitte ihre örtliche Stadtverwaltung, ihre Müllabfuhr oder ihren Verkafer.
