BEDIENUNGSANLEITUNG RMB 9685 IN ROSIERES

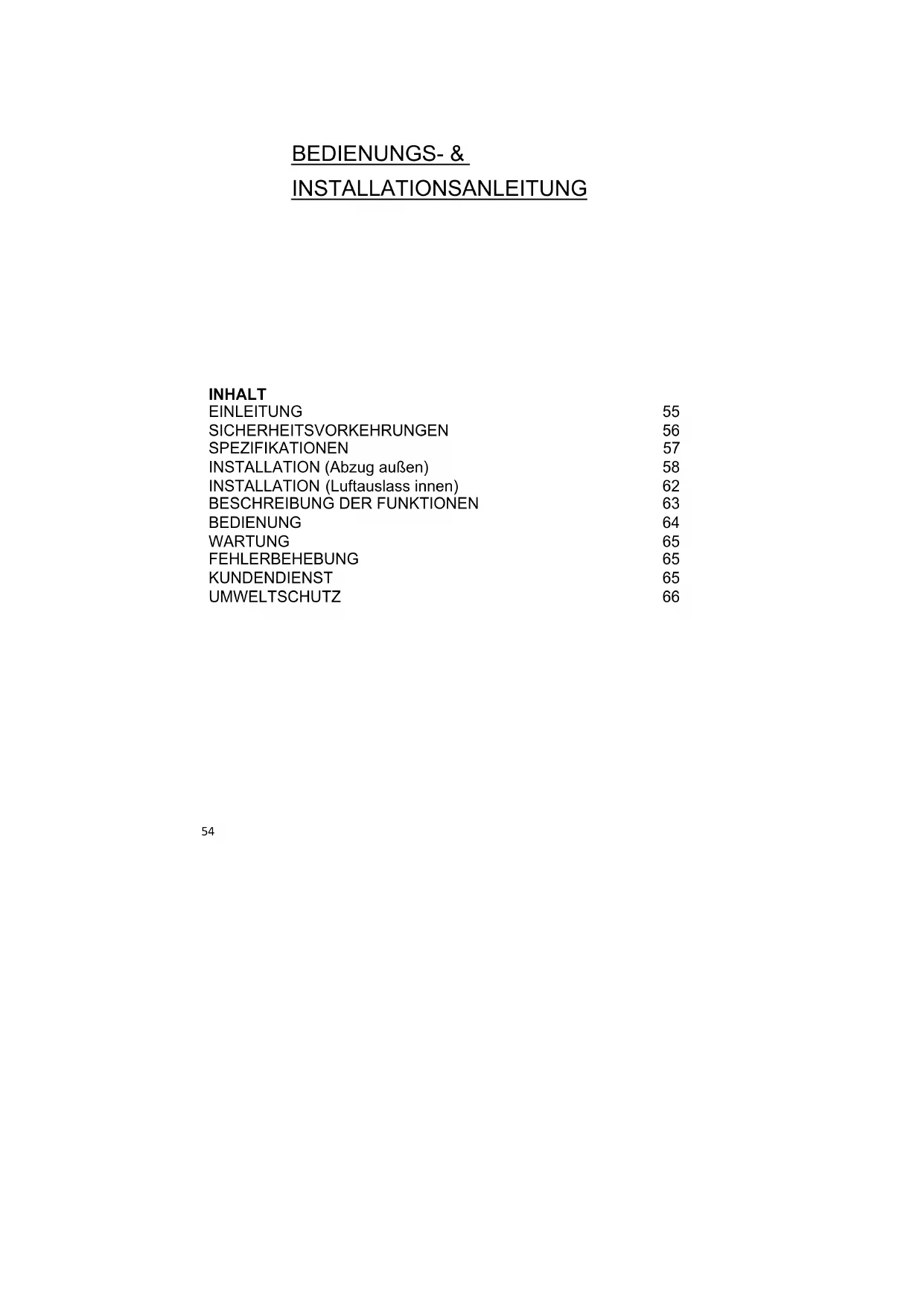

INSTALLATIONSANLEITUNG INHALT EINLEITUNG

SICHERHEITSVORKEHRUNGEN

INSTALLATION (Abzug außen)

BESCHREIBUNG DER FUNKTIONEN

Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der

Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf

nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt

Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt

Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung

und halten sie das Gerät von brennbaren Materialien fern.

Das Brennen vom Gasherd ist strengstens verboten.

Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Beschädigung

des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt

Der Raum sollte ausreichend belüftet sein wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas

oder anderen Brennstoffen verwendet wird.

　　　　　Die Luft darf nicht in einem Kamin,der zum Absaugen von

Rauch verwendet wird entladen werden.

Die Regularien über die Entlastung der Luft müssen erfüllt sein.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten

oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine

angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des

Gerätes durch eine Person erhalten.

Kinder sollten beaufsichtigt warden, um sicherzustellen, dass sie nicht

mit dem Gerät spielen.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4

Kochplatten installiert werden.

Schließen Sie dieses Gerät nur an eine ordnungsgemäß

geerdete Steckdose. Im Zweifelsfall konsultieren Sie das

entsprechende Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer

oder elektrischen Schlag führen.57

Lieferumfang Zubehörliste

Spezifikation Abbildung Menge

Aeußerer Kaminschacht

Unterer Kaminschacht

Untere Kaminschacht Halterung 1

Aeußere Kaminschacht Halterung 1

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre

Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen

(Emaille, Aluminium oder einem flexiblen Rohr mit einem Innendurchmesser

1. Vor der Installation das Gerät ausschalten und den Stecker aus der

2. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über

der Arbeitsplatte angebracht werden.

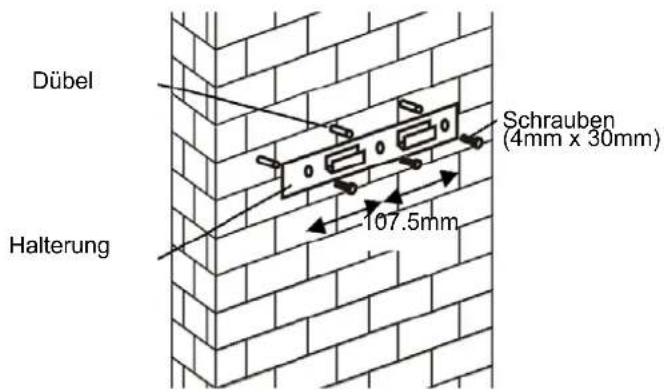

3. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren.

Schrauben und ziehen Sie die Halterung an der Wand mit den

mitgelieferten Schrauben fest.

4. Fixieren Sie die Dunstabzugshaube an der Halterung.

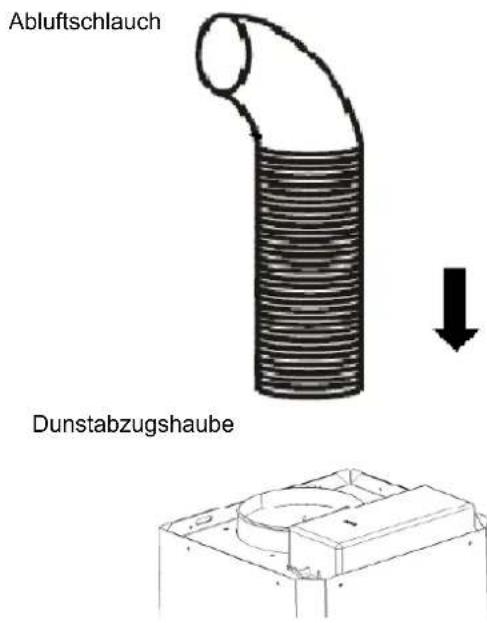

5. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der

Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am

Ein-Weg-Ventil der Haube befestigen.

i. Das Glass in der entsprechenden Position auf der Oberseite

der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen

Sie die Schrauben nicht zu stark fest damit das Glass

nicht beschädigt wird.

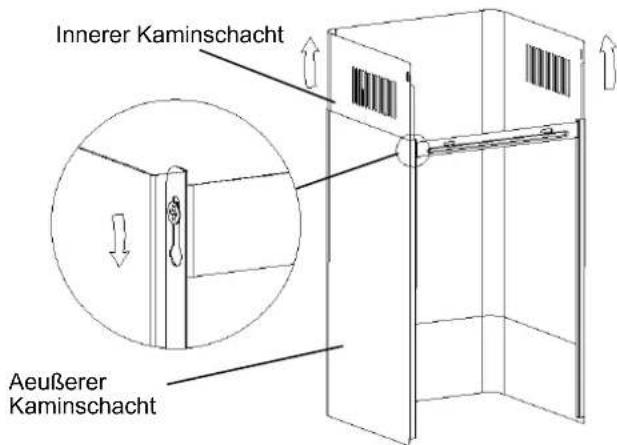

i. Verschieben Sie den inneren Kaminschacht über den äußeren

Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett

raus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn

die richtige Höhe erreicht ist, dann hängen Sie die

Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die

entsprechende Position.

Innerer Kaminschacht

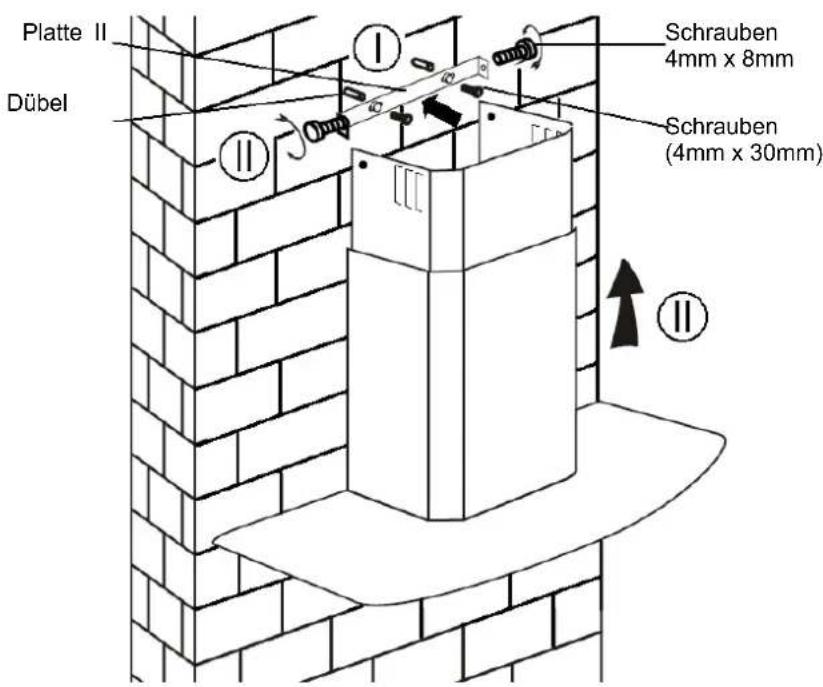

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II.

Schrauben und ziehen Sie die Platte II auf die Wand mit 2

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie es

Installation (Luftauslass Innen)

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der

Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen

Aktivkohlefilter können eingesetzt werden um Gerüche aufzufangen.

Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst

gelöst werden. Drücken Sie die Verriegelung und ziehen ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im

Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite.

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er

losgelöst sein und nicht verriegelt kann es gefährlich werden.

o Wenn der Aktivkohlefilter eingesetzt wird dann wird die

Saugleistung gesenkt.63

Beschreibung der Funktionen

BEDIENUNG Taste geringste Stufe 1

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das

Kochen geeignet welches nicht viel Dampf verursacht.

Taste mittlere Stufe 2

Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard

Taste höchste Stufe 3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie

die High Speed Taste für höchste effektive Belüftung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet

das Gerät nur bei der höchsten Drehzahl.64

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden

Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals

Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum

Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko

einer Brandgefahr verhindert.

Der Filter sammelt Fett, Rauch und Staub…….so stellt der Filter die

Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so

sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird

keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und

muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der

Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung

und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die

Glühbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe,

Lampenfassung und die Verkabelung als komplettes Teil zu erhalten.

(LED_Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der65

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung

Setzen Sie das Glass auf die Haube und ziehen Sie die Schrauben zu. Achten

Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG Fehle

Schalten Sie das Gerät aus

und lassen Sie es durch

qualifiziertes Fachpersonal

Der Motor ist beschädigt

Halogen Glühbirne brennt

Ersetzen Sie die Glühbirne

Netzkabel locker Schließen Sie es an die

Stromversorgung wieder an.

Der Lüfterflügel ist

Schalten Sie das Gerät aus

und lassen Sie es durch

qualifiziertes Fachpersonal

Schalten Sie das Gerät aus

und lassen Sie es durch

qualifiziertes Fachpersonal

Das Gerät ist nicht richtig

an der Halterung befestigt

Nehmen Sie das Gerät ab

und prüfen Sie ob es in der

richtigen Position befestigt

und der Arbeitsplatte

Stellen Sie den Abstand auf

KUNDENDIENST Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät

vom Stromnetz trennen. Die Seriennummer und Modellnummer des

Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer

mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die Seriennummer

können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes

(befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ Elektroschrott sollte nicht mit dem Hausmüll entsorgt

werden. Bitte recyceln soweit es möglich ist. Erkundigen

Sie sich bei Ihrer Gemeinde oder Ihrem Händler im

Bezug auf die Wiederverwertung.

Dieses Gerät ist gemäß EU Direktive 2002/96/EC gekennzeichnet.

Durch fachgerechte Entsorgung dieses Produktes helfen Sie potenzielle

negative Folgen für die Umwelt und die menschliche Gesundheit zu

verhindern, die sonst von ungeeigneter Verschwendungshandhabung von

diesem Produkt verursacht werden könnte. Das Symbol auf dem Produkt

zeigt an, dass dieses Produkt nicht in den Haushaltsmüll gehört. Es soll

zum zutreffenden Sammlungspunkt für die Wiederverwertung elektrischer

und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß

der örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden.

Für detaillierte Informationen über Behandlung, Rückgewinnung und

Wiederverwertung von diesem Produkt, kontaktieren Sie bitte Ihre örtliche

Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.67
