NAVODILA ZA UPORABO RDG9DCK3B ROSIERES

Idealni odsavani vzduchu pro standardn' vaareni.

Tlačitko 3

VGRADNJA IN PRIKLIUCITEV (pritrditev na zd) 247

VGRADNJA (krozenje zraka) 258

OPIS DELOVANJA 259

VZDRZEVANJE 263

ODRAPVLJANJE NEPRAVILNOST V DELOVANJU 264

POMOCUPORABNIKOM 264

ENVIRONMENTAL PROTECTION 265

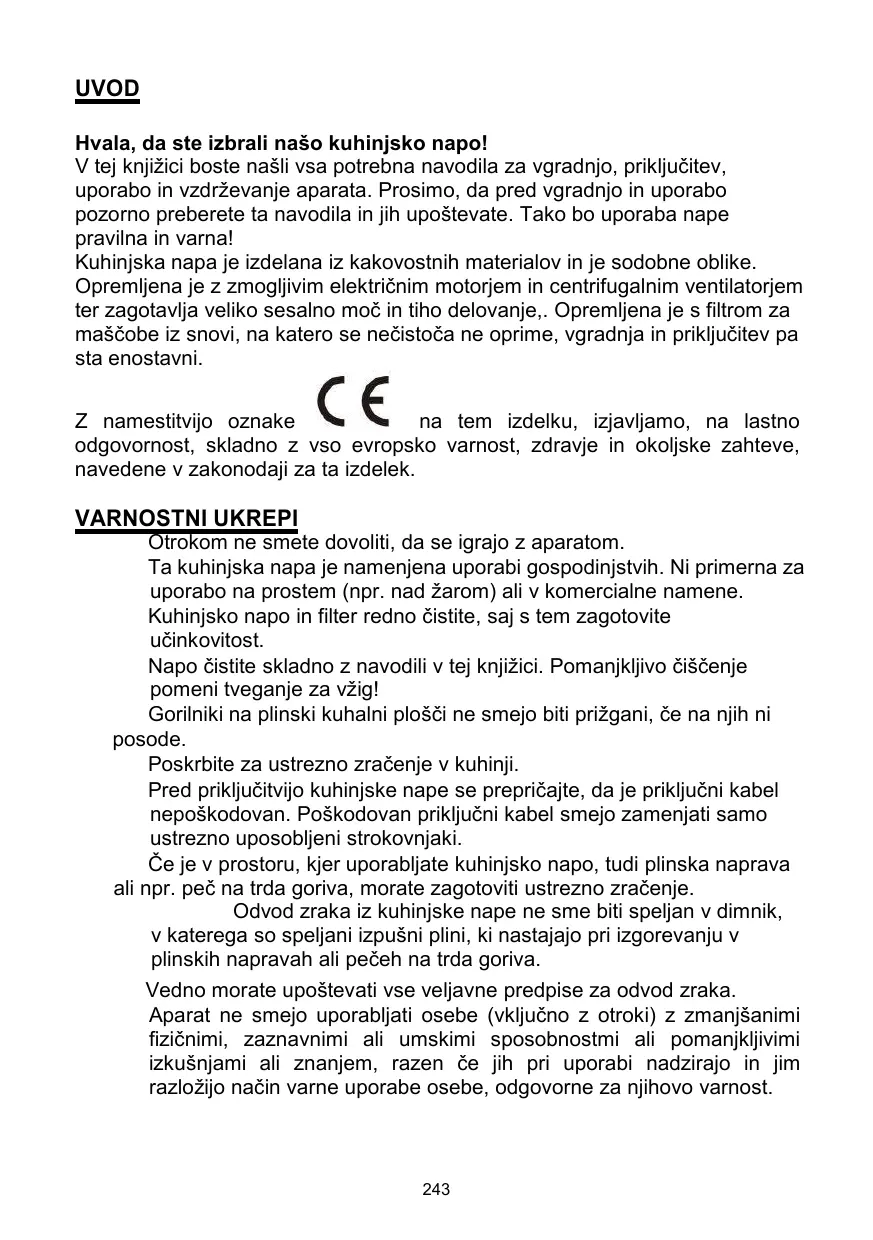

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdřevanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je zzmogljivim elektrichnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje., Opremljena je s filtrom za masčobe iz snovi, na katero se nečistoca ne oprime, vgradnja in priključitev pa sta enostavni.

CE

Z namestitvijo oznake

odgovornost, skladno z vso evropsko varnost, zdravje in okoljske zahteve, navedene v zakonodaji za ta izdelek.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi gospodinjstvih. Ni primerna za uporabo na prostem (npr. nad zarom) ali v komercialne namene.

Kuhinjsko napo in filter redno Čistite, saj tem zagotovite učinkovitost.

Napo Čistite skladno z navodili v tej knjižici. Pomanjkljivo Čiščenje pomeni tveganje za vžig!

Gorilniki na plinski kuhalni plošči ne smejo biti prižgani, Če na njih ni posode.

Poskrbite za ustrezno zračenje v kuhinji.

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno uposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprava ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik, v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.

Aparat ne smejo uporabljati osebe (vključno z otroki) z zmanjsanimi fizichnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen če jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jim ne dovolite, da se igrajo s kuhnjsko napo.

Nikoli ne flambirajte pod kuhinjsko napo.

Ta kuhinjska napa ni primerana za vgradnjo nad kuhalno plošćo z več kot štirimi kuhališći oz. gorilniki.

• To mora biti zastosno prezračevanje prostora, ko se hkrati uporablja tudi napa Čas kot naprave, ki gorijo plin ali druga goriva (ne velja za naprave, ki zrak odvajajo samo nazaj v prostor);
• podrobnosti o načinu in pogostosti Čišćenja.
• obstaja nevarnost požara,Če cisčenja ne izvajamo v skladu z navodili;
• ne plamen podPokrovom dosega;
• POZOR: Pri uporabi s kuharskimi napravami lahko dostopni deli postanejo vroci.

Tveganje za elektricni udar

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neuostovanje the navodil pomeni tveganje za resne poškodbe ali smrt, požar ali elektrčni udar.

Elektricna napeljava

Vsa namestitev mora izvesti usposobljena oseba ali usposobljena oseba elektricar. Preden prikljucite na elektricno omrezej, se prepricjte, da je elektricno omrezej napetost ustreza napetosti na tipski plošcici.

Neposredna povezava

Naprava mora biti prikljucena neposredno na elektricno omrezej s pomocjo omnipolarni odklopnik z najmanj 3 mm odprtino stike. Monter mora zagotoviti pravilno elektricno povezavo Izdelana je in je skladna s shemo ožicenja. Kabel ne sme biti upognjen ali stisnjen. Redno preverajte, da so napajalni kabel in napajalni kabel poškodovani. Če je napajalni kabel poškodovan, ga morate zamenjati s posebnim kablon ali montaža na voljo pri proizvajalu ali njegovem servisnom zastopniku.

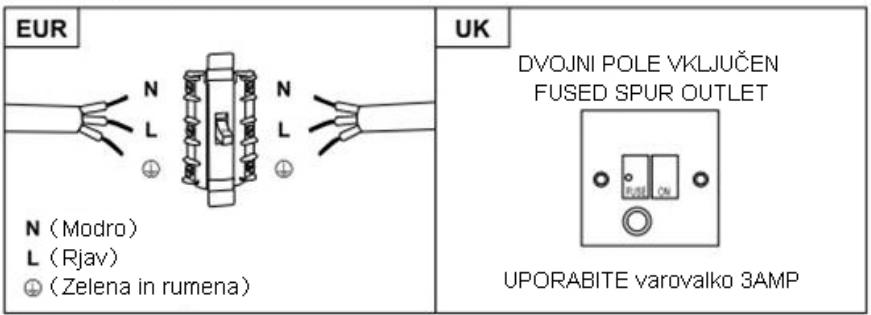

OPOZORILO: To je aparat razreda I in ga je MORAJO ozemljiti Naprava je opremljena s 3-jedrnim omrežnim kablon, obarvanim kot sledi:

Rjav = L ali VŽivo Modro = N ali Nevtralno Zelena in rumena = E ali Zempljo

Varovalka mora imeti vrednost 3 amperov.

Seznam sestavnih delov

Spec.	Slika	Količni a
Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1
Nosilec		1
φ8 zidni vložki φ8×φ6 bele barve		9
Vijaki ST4.0×30		9
φ7.2 vijaki ST4.0×8		2

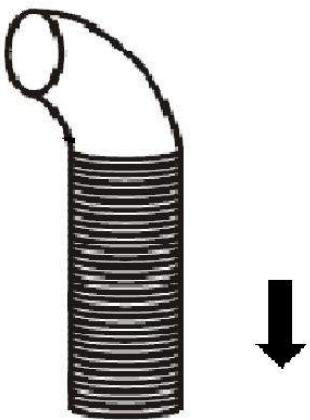

Če obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napeljete takto, kot je prikazano spodaj (uporabite cev iz emajla, aluminija, ali gibljivo cev iz negorljive snovi z notranjim premerom 150 mm)

1. Pred priključitevanjem cevi izklopite napo in potegnite vtikač iz vtčnice.

1. Napa bo njabolj učinkovita, Če bo od kuhalne povrsine oddaljena 65~75cm.

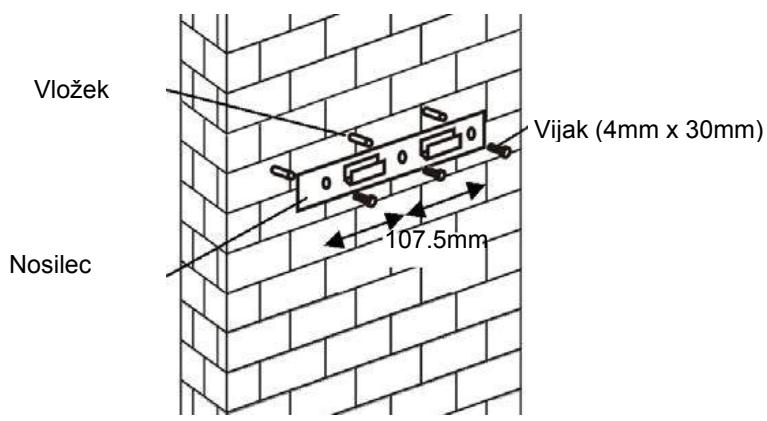

1. Za nosilec izvirtajte 3 luknje s premerom 8 mm. Nosilec pritirdite na zid s prilozenimi vijaki; dobro jih zategnite.

Zamodelznagnjeno plosco

Pred montažo zvrtajte 2 dodatni luknji s premerom 8 mm, vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

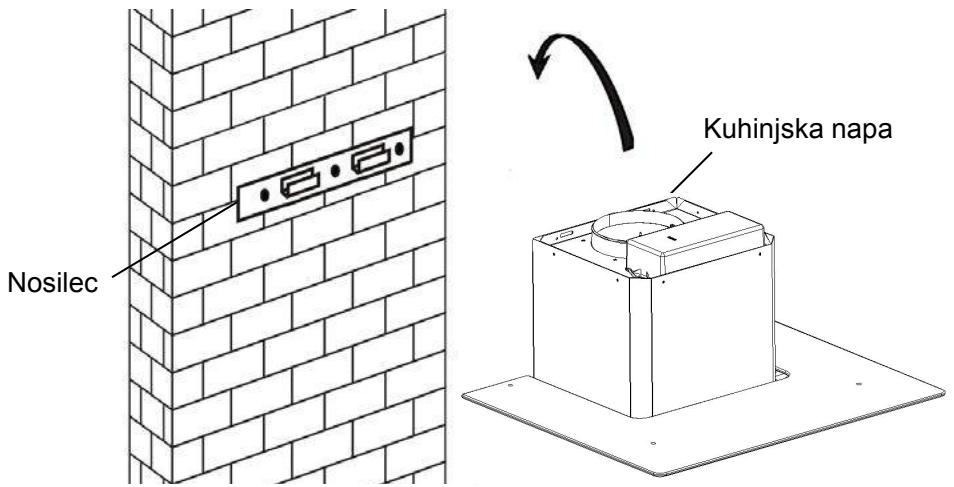

1. Napo obesite na kavlje na nosilcu, ki ste ga pritrdili na zid.

1. Na odprtino za izhod zraka iz nape namestite enosmerni ventil. Nato pa nanj namestite cev za odvod zraka, kot je to prikazano spodaj.

Cev za odvod zraka

Kuhnjska napa

6.

i. Namestite stekleni del na kuhinjsko napo v pravilnem položaju.
ii. Pritrdite ga s 4 vijaki s podložko. Vijakov ne zategujte preveč, da steklo ne bi počilo.

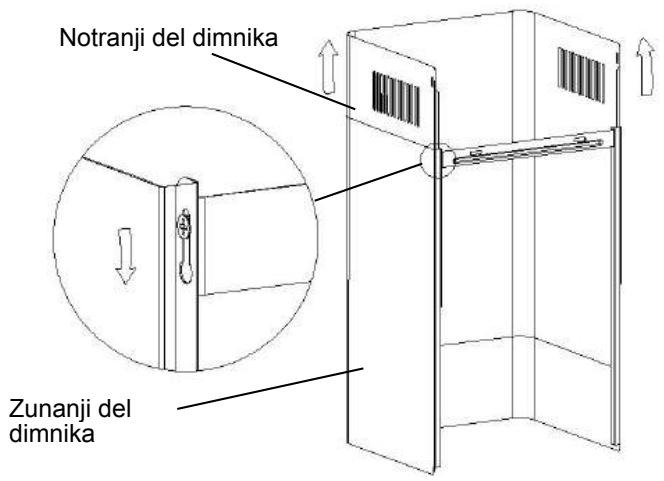

i. Vstavite notranji del dimnika v zunanji del dimnika. Nato potegnite notranji del dimnika navzgor. Prilagodite visino.

ii. Višino dimnika prilagodite situaciji. Ko je dovolj dolg, ga s pomočjo lukenj namestite na temu namenjene vijake, kot je to prikazano na sliki.

8.

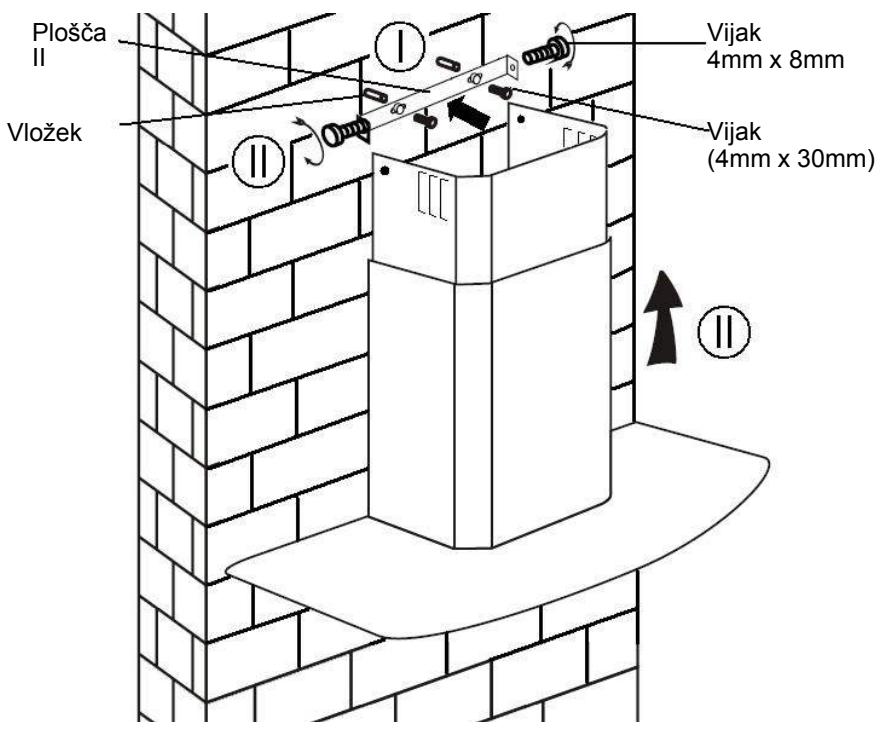

i. Izvrtajte 2 luknji s premerom 8mm za plošćo II. Nato s priloženima vijakoma pritrdite plošćo II na zid in ju zategnite. ii. Namestite sklop dimnika na napo in ga pritrdite z 2 vijakoma.

Seznam sestavnih delov

Spec.	Slika	Količni a
odsevnik zraka		1
nosilec		1
φ8 zidni vloži φ8×φ6 bele barve		2
Vijaki ST4.0×30		2
vijaki ST3.5×12		2

NAMESTITEV (ZRAČNI DEFLEKTOR ZA T-OBLIKO, VREČNO STEKLO,

MODELI Ploščanega stekla):

Zračni odsevnik je omenjen kot priložen in neobvezno.

1. Pred namestitvijo ukrivite oba konca nosilca, kot je prikazano spodaj:

1. Pritrdite nosilec na plastično vtičnico v obliki Črke T s priloženimi vijaki 2 kos ST3.5x12 mm.

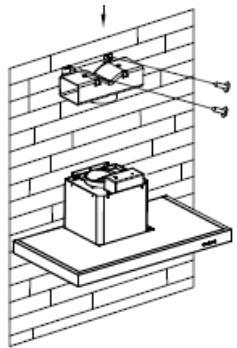

3.Zadite 2 luknji za pritrditev stenskih Čepov, nato privijte in pritrdite nosilec na steno s priloženimi vijaki 2pcs ST4x30mm.

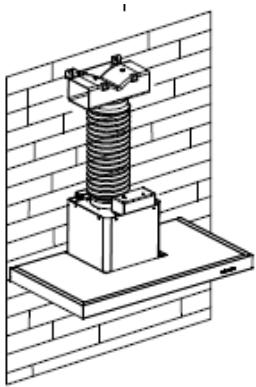

1. Namestite izpušno cev na odvod zraka na štedilniku, kot je prikazano spodaj:

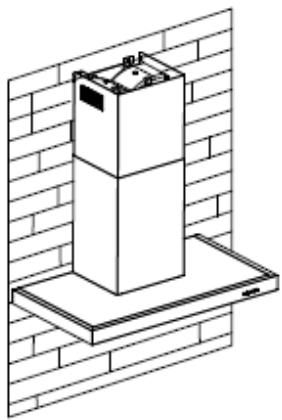

1. Namestite dimnik na enoto in ga pritrdite.

o „Prosimo, bodite pozorni: plastične vtičnice in lopute v obliki Črke T ne morete uporabljati hkrati. Uporabite jih lahko na dva načina: 1) dodajte v-loputo v obstojće vtičnico; 2) Uporabljajte plastično vtičnico v obliki Črke T, ne dodajte v-lopute."

o „Opomba: Izdelek je opremljen z v-loputo dodatno opremo. Ta dodatna oprema ni obvezna za namestitev, delovanje in uporabo izdelka."

Seznam sestavnih delov

Spec.	Slika	Količni a
odsevnik zraka		1
nosilec		1
φ8 zidni vloži φ8×φ6 bele barve		2
Vijaki ST4.0×30		2
vijaki ST3.5×12		2

NAMESTITEV (ZRAČNI DEFLEKTOR ZA PIRAMIDNE IN SLANT MODELE):

Zračni odsevnik je omenjen kot prilozěn in neobvezno.

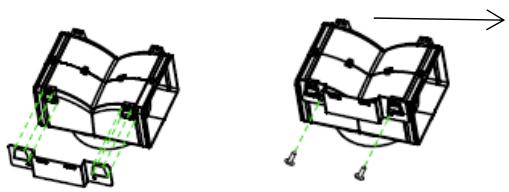

1. Pritrdite nosilec na plasticno vtičnico v obliki Črke T z vijaki 2pcs ST3,5x12mm, kot je prikazano spodaj:

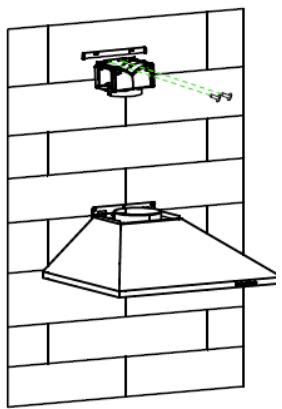

2.Držite 2 luknj na steni, da namestite stenske Čepe, nato privijte in pritrdite nosilec na steno s priloženimi vijaki 2pcs ST4x30mm.

3.Pripustite izpušno cev na odprtino za odvod zraka, kot je prikazano spodaj:

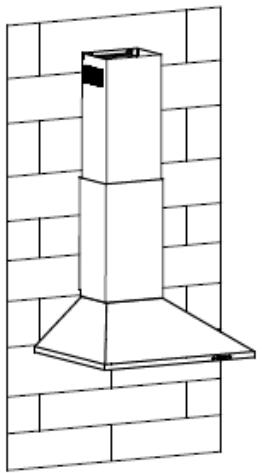

1. Namestite dimnik na enoto in ga pritrdite.

o „Prosimo, bodite pozorni: plastične vtičnice in lopute v obliki Črke T ne morete uporabljati hkrati. Uporabite jih lahko na dva načina: 1) dodajte v-loputo v obstojće vtičnico; 2) Uporabljaje plastično vtičnico v obliki Črke T, ne dodajte v-lopute. "

o „Opomba: Izdelek je opremljen z v-loputo dodatno opremo. Ta dodatna oprema ni obvezna za namestitev, delovanje in uporabo izdelka."

VGRADNJA (krozenje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejsnjem poglavju.

V tem primeru v napo vstavite filter z aktivnim oglem, ki zadrži vonjave. Najprej morate sneti filter za maščobe, nato pa lahko vstavite ogleni filter. Potisnite na zapah in potegnite filter za maščobe navzdol.

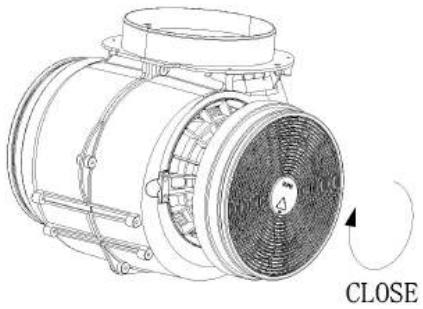

Potisnite aktivni ogleni filter v napo in ga zavrtite v desno, v smeri vrtenja urinega kazalca. Postopek ponovite na drugi strani nape.

(PRITRJEVANJE)

OPOMBA:

• Prepričajte se, da je filter varno namescen. V nasprotnem primeru bi se lahko zrahljal, to pa bi lahko bilo nevarno.
  o Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

KONFIGURACIJA 1

1 2 3

Gumb 1

Gumb je z osveltlitvijo, ko pritisnete tipko, se vklopi osveltitev ozadja in ventilator se vklopi pri nizki hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, kone nastaja veliko pare.

Gumb 2

Gumb je s pri Kazom osvetljen, ko pritisnete tipko, se osvetli osvetlitev in ventilator vklopi pri srednji hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Ta stopnja je idealna izbira pri obicajnm kuhanju.

Gumb 3

Gumb je s pri Kazano osvetlitvijo, ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri visoki hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 2

0 1 2 3

Gumb za izklop

To se uporablja za izklop ventilatorja.

Tipka za počasno hitrost 1

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri obicajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z najvećjo hitrostj.

Tipka za luc

KONFIGURACIJA 3

Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

Hitrost plus gumb

Za povečanje hitrosti ventilatorja

Gumb za hitro zmanjsanje

Za zmanjšanje hitrosti ventilatorja.

Gumb za osvetlitev

Digitalni prikaz

Fan prikaz hitrost: "1" za nizko hitrost, "2" za srednje hitrosti, "3" za visoke hitrosti, "4" za funkcjio Booster.

Hitro timer: Press + in - zadržite 1 sekundo, digitalni prikazovalnik utripa in v 5 minutah odšteva, bo po 5 minut motorja in luči izklopiti samodejno in zvok brencala za 1 sekundo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka.Vključite jo tak, da med delovanjem s tipko + nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

KONFIGURACIJA 04

Gumb timerja

1. Nastavitevčasa dneva

Ko je napa v stanju pripravljenosti (motor ne deluje), pritisnite gumb za merjenjeČasa, da vnesete nastavitevČasa.

Pritisnite tipko 'Hitrost ventilatorja', da nastavite uro dneva, in pritisnite tipko 'Light', da nastavite minuto.

1. Nastavitev Časovnika

Ko je napa v delovalnem načinu, pritisnite gumb za merjenje šça, da nastavite odštevanje.

Pritisnite gumb za merjenjeČasa, en odstevalnik se bo nato odsteval za eno minuto. Največje odstevanje je 60 minut.

Gumb za zmanjsanje hitrosti

Za zmanjsanje hitrosti ventilatorja.

Gumb za hitrost plus

Za povečanje hitrosti ventilatorja

Gumb SVETLO

Za vklop in izklop osvetlitve.

LCD zaslon

1. Simbol motorja se bo vrtel, ko motor deluje;
2. Prikaz casa;
3. Simbol Časovnika se prikaže ob nastavitvi in štetijstevca;
4. Svetlobni symbol;
5. Hitrost motorja;
6. Simbol turbo hitrosti se prikaze, ko je nastavljena najvisja hitrost;
7. Ko je odstevanje stevca konec, se 5 sekund prikaze simbol alarma.
8. Alarm za cisćenje se prikaže, Če je skupni delovni Čas do 14 ur ali ko prvič uporabite po prikljucitvi.

VZDRŽEVANJE

Pred Čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno Čišćenje

Napo Čistite z mehko krpo, navlaženo z raztopino detergent za pomivanje posode in mlačne vode. Za Čišcenje nikoli ne uporabljajte jaklenih gobic, jegikh kemičnih snovi ali grobih Čistilnih pripomočkov.

II. Mesečno Čišćenje filtra za mašćobe

ZELO POMEMBNO: Filter morate redno Čistiti enkrat mesečno, da preprećite tveganje za vžig.

V filtru se nabira mašćoba in prah, takao da neosredno vpliva na učinkovitost kuhinjske nape. Če filtra ne šistite redno, se v njem nabere mašćoba, ki je vnetljiva. Filter šistite z obicajnim detergentom, ki se uporablja v gospodjinstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglmim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, ne gledo na to, kako pogosto uporabljate napo.

IV. Zamenjava Žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, kateraŽarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Odklopite Žico za Žarnico in z nape odklopite držalo Žarnice in Žico. Pomembno: Ni mogoče zamenjati samo Žarnico, ampak potrebujete komplet - Žarnico, nosilec in Žico. (lučka LED: G4, MAX 1.5W)

Pritrdite novo Žarnico z nosilcem inŽico takoto, kot je bila pritrjena pregorela Žarnica. Nato ponovno priključiteŽico.

Ponovno namestite steklo in privijte vijake. Prepričajte se, da ste jih do konca zategnili.

ODPRAVLJANJE NEPRAVILNOST V DELOVANJU

Napaka	Razlog	Rešitev
Luč gori,ventilator pa ne deluje	Ovirano vrtenje lopatieventilatorja	Izklopite napo inPokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne lučne ventilator	Pregorela halogenskažarnica.	Zamenjaježarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičnico.
Hude vibracije	Poškodovanventilator	Izklopite napo inPokličite pooblaščeni servis.
	Motor ventilatorj nidovolj trdno pritrijen	Izklopite napo inPokličite pooblaščeni servis.
	Napa ni pravlno oběsena na nosilec	Snomite napo in se prepričajte, da je nosilec pravlno pritrijen.
Majhma sesalna moč	Razdalja med kuhalnoprošćo in napo je prevelika	Prilagodite razdaljo, ta mora znažat med 65 in 75cm

POMOCUPORABNIKOM

Ce sami ne morete ugotoviti razloga za nepravilnost v delovanju, napo izklopite iz elektricnega omrežja in se obrnite na najblizji pooblašeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblašćeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3), ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

ENVIRONMENTAL PROTECTION

Odpadne elektricne naprave ne smete zavreci skupaj z odpadki iz gospodinjstva. Izdelek odepljite na ustrezno zbirno mesto za predelavo elektricne in elektronske opreme.

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2012/19/EU o opadni elektrčni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje lijudi, ki bi jih lahko povzročilo nepravlno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot z običajnimi gospodinskimi opadki. Izdelek opeljite na ustrezno zbirno mesto za predelavo elektrickne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalmimi okoljevarstvenimi predpis i odstranjevanju opadkov.

Za podronejse informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje oppadkov, komunalno sluzbo ali trgovino, v kateri ste izdelek kopili.
